Шаг обрешетки под профилированный, сотовый и монолитный поликарбонат

Что и как считать

Из всех перечисленных конструкций навесов наиболее устойчивой к внешним воздействиям является арочная система.

Устройство арки таково, что даже при очень сильных нагрузках от ветра и снега несущие элементы арочных ферм работают на сжатие. Относительное удлинение единичного силового элемента стальной фермы, за исключением самих арочных дуг, не превышает 10. Что это значит?

В этом случае запас прочности и устойчивости арочной фермы самой арки, даже при использовании самого распространенного профиля 50х50х2 мм или 25х50х2 мм, будет значительно больше, чем это требуется по условиям прогиба или предельного состояния. Для проверки можно рассчитать любой из популярных вариантов арочной крыши из поликарбоната с помощью специальной программы проектирования.

Важно! Чтобы рассчитать параметры арки навеса ручным способом, требуется хорошее знание основ сопротивления материалов и методики расчета.

Кроме того, если посмотреть на эпюры нагрузки арки от ветра и снега и рассчитать влияние здания, то становится понятным, что для конструкций навесов из поликарбоната, расположенных в непосредственной близости к дому, ветровая нагрузка из-за «затенения» сводится к 4-5 кг/м2 вместо определенных СНиПом реальных 25 кг/м2.

Распределение снежной массы по арочной крыше преимущественно сводится к нагрузке вертикальных стоек, поэтому нет смысла рассчитывать представленную арку на прогиб под давлением снега.

Если использовать односкатный или плоский вариант крыши, то нужно будет рассчитать несколько проверочных характеристик навеса из поликарбоната:

1. Прочность вертикальных опор на сжатие;
2. Устойчивость опорных стоек;
3. Рассчитать прочность самого листа поликарбоната, находящегося в наиболее неблагоприятных условиях нагружения.

Стоит отметить, что рассчитать условия для листового поликарбоната намного сложнее, чем для любого другого материала, так как на сегодня фактически не имеет четких норм СНиП или СП. Мало того, большинство характеристик, необходимых, чтобы рассчитать покрытие навеса из поликарбоната, приходится использовать по заявлению производителя. В этом случае проблему, как рассчитать навес из поликарбоната, приходится решать комплексным путем, приближенно рассматривать лист, как составную конструкцию.

Расчет обрешетки под поликарбонат

Для изготовления обрешетки под навес из поликарбонатного полотна можно использовать:

1. Трубы. Лучше выбирать для этих целей продукцию из сортового металлопроката с сечением 20×20 мм. При необходимости создать арочный вид кровли конкретного радиуса, следует применять для изгиба роликовый станок.
2. Уголки из стали. Для сборки стального каркаса понадобятся уголки, болты, винты и специальные крепежные элементы. Во избежание негативных последствий в дальнейшем (прогиба под снеговой нагрузкой) расстояние между фермами должно быть не более 150 см.
3. Алюминиевые комплектующие. В отличие от стального каркаса этот вид конструкции имеет неоспоримое преимущество – не подвержено коррозийным изменениям. Но его недостатком считается высокая стоимость, почти в 2,5 раза.
4. Дерево. Для создания каркаса под поликарбонатные листы оптимально применять клееную древесину. Использовать обычные доски и массивные бруски в данном случае не рационально, их поведет, что спровоцирует появление трещин, щелей и деформацию.

Шаг обрешетки под монолитный поликарбонат

Литой полимерный пластик отличается повышенными прочностными характеристиками и способностью противостоять механическим повреждениям благодаря высокой степени плотности. Чаще всего застройщик выбирает для создания прозрачной кровли панели толщиной 2, 3 и 4 мм. Под укладку монолитного поликарбоната следует делать каркас с шагом:

• до 50 см для обустройства скатной крыши листами толщиной 2 мм и арочной – 70 см;
• 80 см и 100 см соответственно при применении панелей толщиной в 3 мм;
• 120 и 150 см при использовании листов толщиной 4 мм.

Если производится укладка монолитного полимерного пластика толщиной 5 и 10 мм, то необходимо следовать указаниям производителя.

Шаг обрешетки под сотовый поликарбонат

Ячеистый полимер является востребованным строительным материалом за счет относительно невысокой стоимости и достаточной степени прочности. При его применении допускается изготовление более разреженного каркаса, если делать его из металлической продукции. Для того чтобы правильно произвести расчеты, нужно учитывать не только тип конструкции, но и толщину полотна, ширину и длину пролетов, а также регион, в котором будет строиться объект.

Итак, для изготовления прочного каркаса, необходимо учитывать шаг под сотовый полимерный пластик:

1. Для обрешетки под поликарбонат 4 мм (для обустройства тепличного комплекса, конструкции временного характера) необходимо выполнять монтаж на расстоянии 40-50 см для крыш скатного типа и 60 см – арочных конструкций.
2. Для обрешетки под листы толщиной 6 мм при изготовлении навесов, козырьков, тепличных помещений, нужно придерживаться шага в 60-70 см и 70-90 см соответственно.
3. Для обрешетки под поликарбонат 8 мм, который зачастую применяется при оборудовании зимних теплиц, навесов под автомобили и остальных объектов, рекомендуется придерживаться шага в 80-90 см для кровли скатного типа и 100-120 см – для арочного типа.
4. Для обрешетки под поликарбонат 10 мм, где предусмотрена чрезмерная нагрузка на конструкцию, стоит учитывать шаг в 100-120 см для обустройства скатных кровель и до 150 см – для арочных.

Если используются полимерные листы толщиной свыше 10 мм для изготовления конструкций специфического характера, то расстояние между фермами в обрешетке должно рассчитываться в индивидуальном порядке. Особенно это актуально для качественной продукции.

Каркас и материал

Простой тип каркаса – тонкостенные трубы 20х20 мм с шагом 60-80 см. Если нужно изготовить кровлю арочной формы, тогда трубы можно согнуть, используя станок.

Каркас из стали собирается на месте, используя уголки, болты и прочие крепежные элементы. Шаг ферм — менее 1,5 м. Это позволит поверхности выдержать вес снега.

Алюминиевая обрешетка не подвержена коррозии, поэтому отлично эксплуатируется снаружи. Но удорожание проекта, если сравнивать со стальным вариантом, — более 2,5 раз.

Древесина также может применяться для изготовления каркаса, но только она должна быть клееной. Иначе конструкцию ждут трещины и деформация.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

• для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
• на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
• сечение стоек, подкосов и прогонов – 10 х 5 см;
• обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

1. Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
2. Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
3. Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
4. Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

• под металлочерепицу – 35 см;
• для профнастила и шифера – 50—60 см;
• под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Односкатная крыша своими руками — чертежи и фото

Односкатная кровля может иметь различное исполнение. В зависимости от угла наклона принято выделять:

1. Плоские. Формируемая плоскость образуется с горизонтом угол не более 5 градусов;

2. Малоуклонные. Их угол с горизонталью находится в интервале 5 – 10 градусов;

3. Крутоуклонные. У таких конструкций скат образует с горизонтальной поверхностью угол более 30 градусов.

Два первых вида предъявляют повышенные требования к процессу устройства. Должна быть качественная изоляция поверхности и предусмотрен отводы воды.

Учитывая, что наклон ската сравнительно небольшой, снег на такой кровле сначала хорошо задерживается, формируя толстый слой, а затем начинает таять снизу. Тепло для этой цели генерирует сам дом.

Назначение и виды навесов

Как во дворе дачи или частного дома, так и в центре мегаполиса, всегда найдется много мест, которые необходимо защитить от снега, дождя и разрушительного воздействия солнечного излучения. Отличным решением данного вопроса является строительство навесов — легких, недорогих, практичных и быстровозводимых сооружений открытого типа.

Наиболее часто навесы из поликарбоната устанавливаются для защиты от воздействия природных факторов, таких объектов:

• стоянки автомобиля;
• открытого бассейна;
• летнего душа;
• мангала или барбекю;
• детской игровой площадки;
• места отдыха;
• входных ворот и калиток;
• открытых площадок летних кафе;
• торговых точек.

Как правило, для возведения козырьков и навесов используется цветной сотовый пластик с низкой степенью светопроницаемости. Это делается для того, чтобы не допустить чрезмерного нагревания пространства под кровлей и создания комфортной теневой зоны.

В строительстве применяются различные варианты формы крыши из полимерного пластика. Выбор зависит от фантазии хозяина и дизайна окружающей обстановки.

По форме крыши различают следующие виды навесов:

1. Ровные прямые.
2. Наклонные прямые.
3. Наклонные вогнутые или выгнутые, односкатные и двускатные.
4. Куполообразные.
5. Арочные.
6. Пирамидальные.
7. Многогранные.
8. Волнообразные.

Простота монтажа и несложный расчет навеса из поликарбоната позволяют, даже на небольшой даче, строить эти сооружения самой фантастической формы и невероятной красоты.

Разнообразие каркасов для поликарбонатных крыш

Чтобы сделать обрешетку навеса из поликарбоната, можно задействовать:

Трубную продукцию из сортового металлопроката сечением 20х20 миллиметров. Чтобы соорудить арочную кровлю согласно заданному радиусу, трубы изгибают с помощью роликового станка.
Стальной каркас. Его собирают с применением уголков, винтов, болтов и специального крепежа. Для недопущения прогиба элементов каркаса под тяжестью снежных масс шаг ферм не должен превышать 150 сантиметров.
Конструкция из алюминиевых комплектующих. Она лучше стального варианта для улицы, поскольку не подвержена коррозийным процессам. Но такой каркас обойдется гораздо дороже, примерно в 2,5 раза.
Деревянная опалубка. Для нее используют клееную древесину. Стандартные доски и массивные бруски обязательно поведет, в результате чего листы материала начнут трескаться и деформироваться и в них появятся широкие трещины и щели

Также важно знать, чем крепить поликарбонат к деревянному каркасу, чтобы крепление было надежным и долговечным.

Особенности и недостатки материала

Листы поликарбоната имеют высокую ударную прочность

Поликарбонат и терраса — это отличное во всех отношениях сочетание конструкции и ее обрамления. Основную практическую и эстетическую функцию выполняют именно прозрачные панели. Изготавливаются они из поликарбоната, основой которого является углерод. В состав пластика входят вещества, сохраняющие инертность при любой температуре.

Основные преимущества поликарбоната:

• высокая ударная прочность;
• гибкость;
• отсутствие осколков при разбивании;
• экологическая безопасность;
• небольшой удельный вес;
• простота обработки;
• нет необходимости в отделке веранды;
• отличное пропускание света;
• широкий выбор цветов и структуры;
• низкая теплопроводность.

Жидкость, скопившаяся в пустотах, при замерзании может разорвать материал

Недостатки материала:

• ограниченный срок эксплуатации (до 15 лет);
• наличие пустот, в которых скапливается конденсат, что со временем приводит к внутренним загрязнениям;
• значительный коэффициент теплового расширения;
• мягкая поверхность, на которой остаются потертости и царапины.

С такими несовершенствами можно смириться. Панели относительно недорогие. Их периодическая замена не доставит особых хлопот и крупных расходов.

Шаг обрешетки

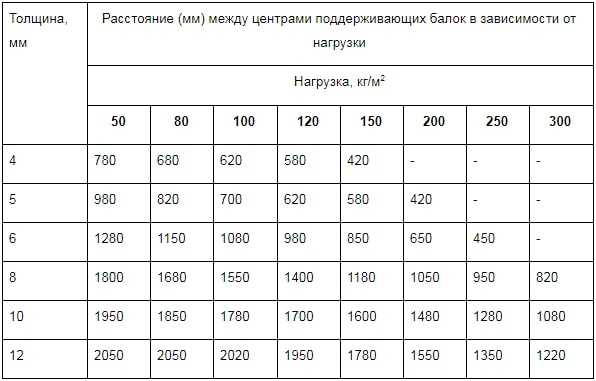

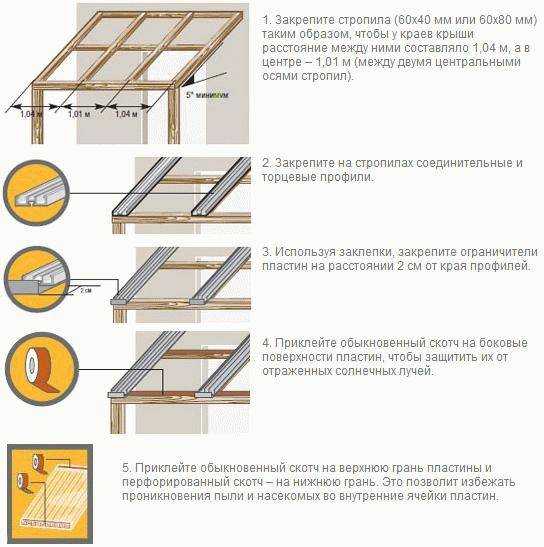

Этот показатель определяется толщиной листов поликарбоната, уклоном крыши и радиусом изгиба материала.

Кровля, если она полая, должна иметь уклон до тридцати градусов. А шаг должен соответствовать ее толщине. Так, 4 мм лист – шаг 40 см, 9 мм – 90 см. Считается, что лучший угол – 50 градусов.

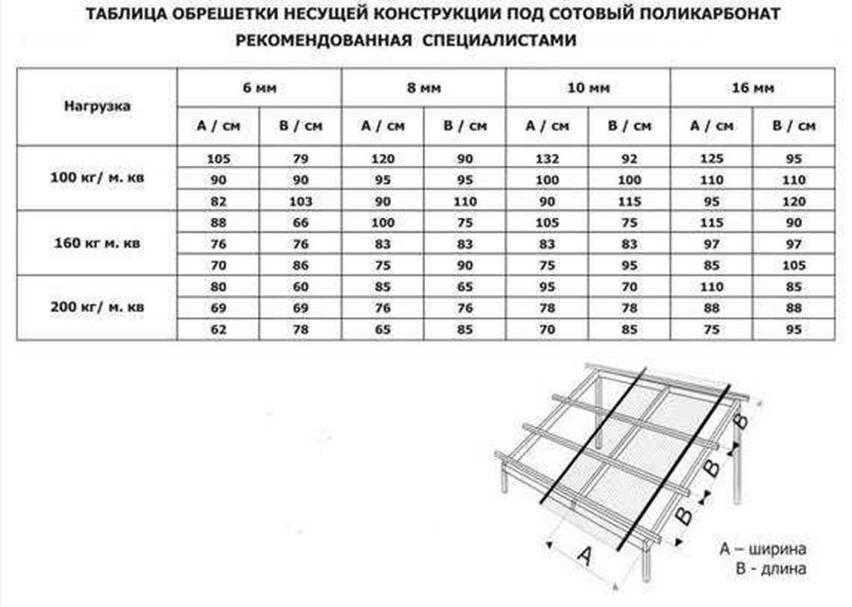

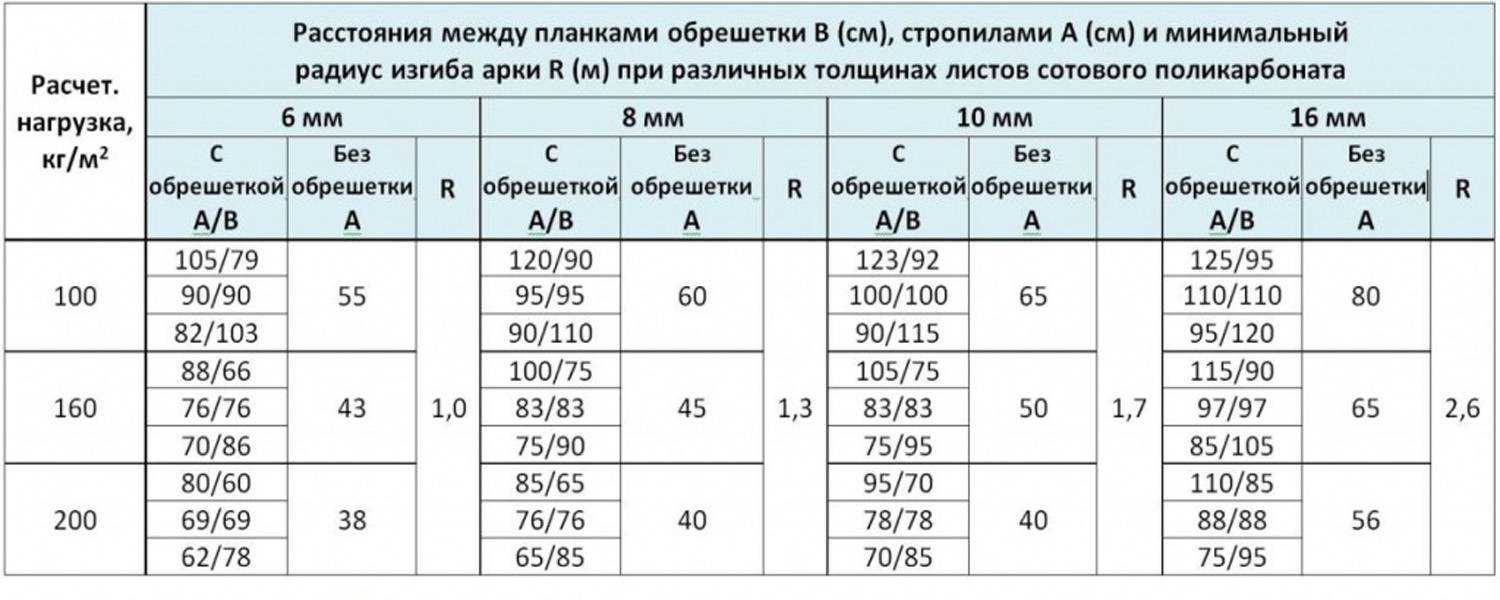

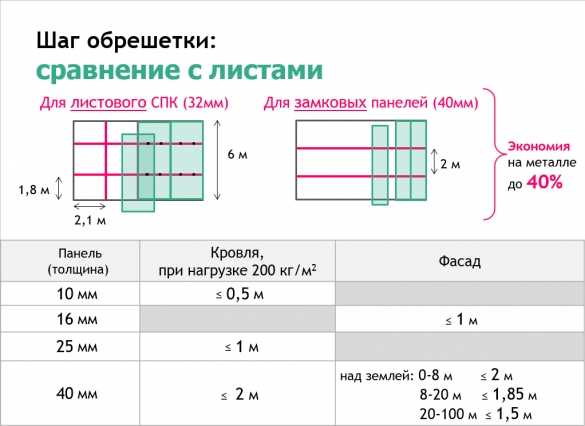

Используя специальные программы, таблицы, допустимо сделать расчет максимального значения прочности изделия, которое получается при ответном размере радиуса изгиба. При уменьшении толщины поликарбоната уменьшается и шаг.

Нельзя забывать и о снежных нагрузках зимой, поэтому шаг в таких регионах должен быть меньше. Однако такое решение вызвало бы существенное удорожание проекта, поэтому стараются проектировать крышу таким образом, чтобы накопление снега было минимальным. Уклона в тридцать градусов будет достаточно, если вспомнить, какой гладкой является поверхность поликарбоната.

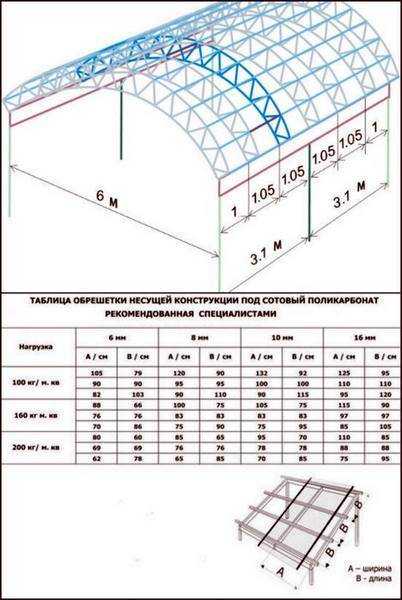

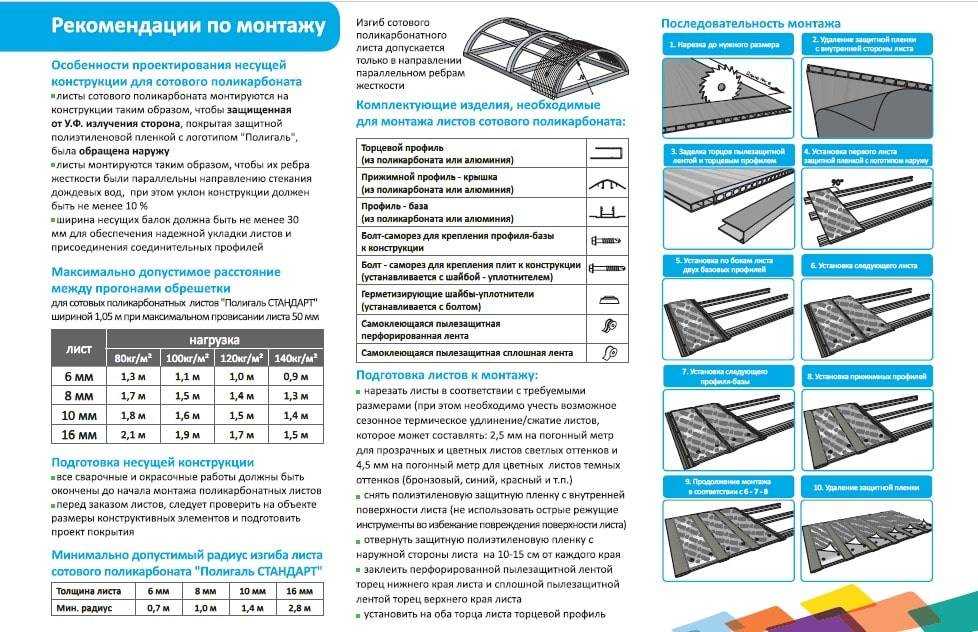

Однако, допустим, для обустройства веранды лучше выбирать арочную конструкцию, способную хорошо противодействовать большим нагрузкам. Опалубка может и не использоваться при радиусе и шаге стропил 2,3 м, а толщине – 16 мм.

Ребра жесткости конструкции должны находиться под углом девяносто градусов. В итоге более возвышенно выглядит материал самой большой толщины.

Расчет позволяет сделать выбор: частая – тонкий материал, разряженная – лист большей толщины.

Разнообразие каркасов для поликарбонатных крыш

Чтобы сделать обрешетку навеса из поликарбоната, можно задействовать:

Трубную продукцию из сортового металлопроката сечением 20х20 миллиметров. Чтобы соорудить арочную кровлю согласно заданному радиусу, трубы изгибают с помощью роликового станка.
Стальной каркас. Его собирают с применением уголков, винтов, болтов и специального крепежа. Для недопущения прогиба элементов каркаса под тяжестью снежных масс шаг ферм не должен превышать 150 сантиметров.
Конструкция из алюминиевых комплектующих. Она лучше стального варианта для улицы, поскольку не подвержена коррозийным процессам. Но такой каркас обойдется гораздо дороже, примерно в 2,5 раза.
Деревянная опалубка. Для нее используют клееную древесину. Стандартные доски и массивные бруски обязательно поведет, в результате чего листы материала начнут трескаться и деформироваться и в них появятся широкие трещины и щели

Также важно знать, чем крепить поликарбонат к деревянному каркасу, чтобы крепление было надежным и долговечным.

Свойства материала

Поликарбонат является современным высокотехнологичным материалом на основе полимерного пластика, который обладает ячеистой структурой. Этот материал пропускает свет, выпускают бесцветные, цветные и узорчатые изделия. Навес и поликарбоната станет отличной крышей для беседки и гаража, пристроенного к дому, или отдельностоящего сооружения. Этот материал завоевал популярность благодаря следующим качествам:

1. Легкость. Вес листа поликарбоната в 7-8 раз легче стекла такого же размера. Поэтому он используется для строительства своими руками легковесных конструкций, не требующих основательного фундамента.

Расчет обрешетки

Не стоит забывать при проектировании каркаса об экономичности. И поэтому появляется вопрос, сделать частую обрешетку или же выбрать толще пластик. Поскольку металлические изделия обойдутся дороже, стоит использовать разреженную обрешетку. При этом не требуется как минимум одна операция – сварка, в отличие от работы с металлическими конструкциями.

Чтобы рассчитать обрешетку, стоит воспользоваться одной из программ, разработанных непосредственно для этой цели. И подобные программные средства учитывают такие параметры:

• регион, где применяется конструкция;
• высота арки;
• длина, ширина пролета;
• толщина материала;
• тип кровли.

Сделать расчет шага обрешетки доступно, если воспользоваться специальными таблицами.

Как построить односкатный навес из поликарбоната своими руками?

Двор частного жилого или дачного дома со временем обрастает хозяйственными постройками, упрощающими быт хозяевам, строительство которых, как правило, происходит своими руками. Односкатный навес с поликарбонатным покрытием – простейшая конструкция, которая может служить в качестве беседки, места хранения дров, содержания машины и других хозяйственных нужд. Поликарбонат придает постройкам современный, привлекательный вид, не требуя финансовых вложений и сложного ухода. Эта статья расскажет, как рассчитать, выполнить чертежи односкатного навеса из этого недорогого материала.

Расчет обрешетки

Не стоит забывать при проектировании каркаса об экономичности. И поэтому появляется вопрос, сделать частую обрешетку или же выбрать толще пластик. Поскольку металлические изделия обойдутся дороже, стоит использовать разреженную обрешетку. При этом не требуется как минимум одна операция – сварка, в отличие от работы с металлическими конструкциями.

Чтобы рассчитать обрешетку, стоит воспользоваться одной из программ, разработанных непосредственно для этой цели. И подобные программные средства учитывают такие параметры:

• регион, где применяется конструкция;
• высота арки;
• длина, ширина пролета;
• толщина материала;
• тип кровли.

Сделать расчет шага обрешетки доступно, если воспользоваться специальными таблицами.

Режем листы поликарбоната

Оборудование: строительный нож, перчатки, защитные очки, рулетка, карандаш.

1. Ширина листов 2,1 м при длине 3 м, 6 м или 12 м. Исходя из этих размеров, нужно расчертить поликарбонат по параметрам вашей стройки. Чтобы правильно разрезать листы, нужно учесть, что края панелей должны упираться в несущие опоры. Лучшая ширина листов — 1 м или 70 см.
2. Поликарбонат нужно резать вдоль сот. Для листов толщиной от 4 до 10 мм можно применить обычный строительный нож. Чтобы срез получился более ровный, рекомендуется использовать электрический лобзик или высокоскоростные пилы. В этом случае необходимо закрепить панели, чтобы они не вибрировали.
3. После резки необходимо очистить листы от стружки, мусора и грязи.

Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

• Брус — шаг составляет от 1,5 до 2 метров;
• Одинарная доска — от 0,6 до 1,3 м;
• Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки

В последнюю очередь устанавливают кровельный материал

В последнюю очередь устанавливают кровельный материал

Технология его укладки может быть разной в зависимости от вида материала

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°

Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них; В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°; Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком; Металлочерепица стелется при значении от 14°; Ондулин – от 6°; Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки; Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен

Они с успехом могут применяться на плоских крышах

Меньшее значение потребует обработку всех стыков герметиком; Металлочерепица стелется при значении от 14°; Ондулин – от 6°; Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки; Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы

Крепежные элементы

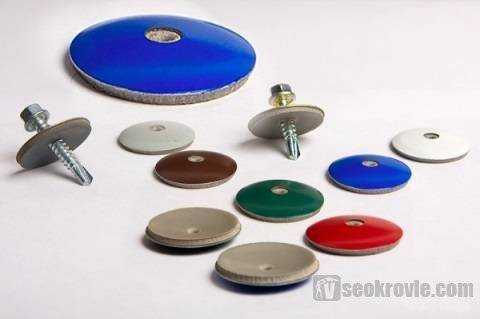

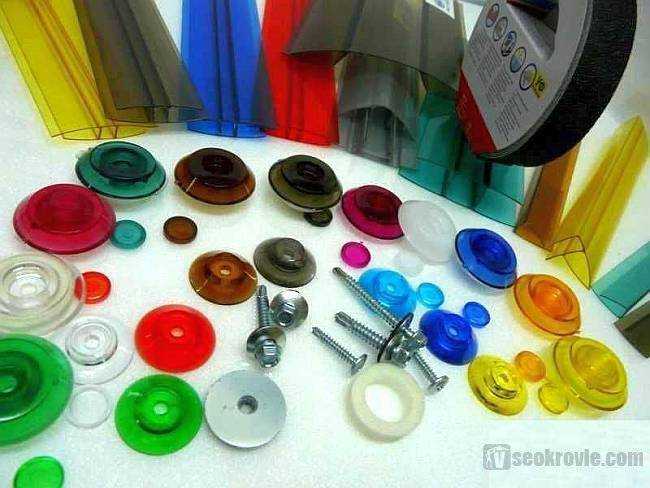

На скорость, удобство, качество монтажа и долговечность конструкции влияет выбор крепежных элементов

Следует обратить внимание на следующие параметры:

• характеристики самореза (крепеж подбирается в зависимости от материала конструкции – металла или дерева);
• материал изготовления и параметры шайбы.

Саморезы могут продаваться в комплекте с шайбами либо приобретаться отдельно. Если поликарбонатное остекление требуется деревянной конструкции, в качестве крепежа следует выбрать саморезы по дереву. Крепление сотового поликарбоната к металлическому каркасу рекомендуется производить саморезами с оцинкованным наконечником или наконечником-буром из нержавеющей стали.

Различные крепежные элементы

Термошайбы поликарбонатные

Специально для крепежа листов поликарбоната выпускаются шайбы из того же материала, что позволяет подобрать вариант, идеально подходящий по цвету – такой крепеж выглядит эстетично и не бросается в глаза.

Термошайба состоит из следующих элементов:

• выпуклая верхняя часть с широкой ножкой и отверстием под саморез;
• уплотнитель из эластичного полимера (кольцо);
• заглушка отверстия под саморез.

Высоту ножки термошайбы требуется подбирать исходя из толщины панели. Ножка ограничивает прижим, за счет чего лист фиксируется плотно, но без пережатия. Благодаря этому остекление остается ровным даже при нагревании под солнечными лучами.

Правила крепления термошайбой

Толщина ножки влияет на выбор сверла, которым выполняют отверстие под крепежные элементы. Диаметр отверстия должен на 3 мм превышать диаметр ножки, чтобы не происходило деформации листовых элементов при температурном расширении.

Поликарбонатные термошайбы – самый практичный и привлекательный вариант для декоративных конструкций. При условии правильного монтажа они герметично закрывают крепежное отверстие и надежно фиксируют листовой материал на каркасе. Срок службы термошайб из поликарбоната составляет порядка 20 лет.

Термошайбы полипропиленовые

Полипропиленовая термошайба также представляет собой полимерную крышечку с отверстием под саморез и заглушкой, которая плотно прижимает к поверхности листового покрытия уплотнительное кольцо. Такое изделие отличается от поликарбонатной шайбы:

• менее эластичным уплотнителем, который выполнен из вспененного пластика;
• отсутствием ножки у шайбы;
• отсутствием покрытия, защищающего от ультрафиолета;
• непрозрачностью и относительно небольшой цветовой гаммой.

Поскольку у шайбы нет ножки, прикручивать крепеж следует внимательно, чтобы не перетянуть. Полипропиленовые шайбы в течение считаных лет выгорают на солнце, теряют цвет и начинают разрушаться. Небольшой выбор цветов и отсутствие точного соответствия с материалом ограничивают использование крепежа – он подходит для не просматриваемых мест и для конструкций внутри помещений, для монтажа парников и теплиц из тонкого поликарбоната, рассчитанного на 3–4 года эксплуатации.

Термошайбы из полипропилена

Достоинством полипропиленовых шайб можно назвать доступную стоимость – они дешевле поликарбонатных. Этот вид предназначен для крепежных элементов толщиной 6 мм. Соответственно, отверстия в листах требуется выполнять сверлом 9 мм для соблюдения термического зазора при монтаже.

Остальные виды шайб

Если нет особых требований к эстетичности конструкции, закреплять листы поликарбоната на каркасе можно при помощи обычных плоских широких шайб. При этом для конструкций внутри помещения достаточно использовать тонкий резиновый уплотнитель, для сооружений на улице требуется толстый эластичный уплотнитель, чтобы предотвратить попадание влаги в крепежное отверстие в поликарбонате.

Вогнутые тарельчатые шайбы из нержавеющей или оцинкованной стали в комплекте с зонтичной прокладкой из вспененного полимера или толстой EMDP резины. Такой крепеж позволяет надежно зафиксировать покрытие из поликарбоната на каркасе из металла, если требуется постройка сооружения с большой площадью остекленной поверхности в регионе с сильными ветрами. Чтобы прикрутить шайбу с прокладкой, используют саморезы или болты, желательно устойчивые к коррозии, так как шляпка крепежного элемента остается открытой атмосферным осадкам.

Тарельчатые нержавеющие шайбы

Тарельчатые нержавеющие шайбы имеют серьезное преимущество перед обычными плоскими – они способны обеспечить герметичность крепежного отверстия.

Разнообразие каркасов для поликарбонатных крыш

Чтобы сделать обрешетку навеса из поликарбоната, можно задействовать:

Трубную продукцию из сортового металлопроката сечением 20х20 миллиметров. Чтобы соорудить арочную кровлю согласно заданному радиусу, трубы изгибают с помощью роликового станка.
Стальной каркас. Его собирают с применением уголков, винтов, болтов и специального крепежа. Для недопущения прогиба элементов каркаса под тяжестью снежных масс шаг ферм не должен превышать 150 сантиметров.
Конструкция из алюминиевых комплектующих. Она лучше стального варианта для улицы, поскольку не подвержена коррозийным процессам. Но такой каркас обойдется гораздо дороже, примерно в 2,5 раза.
Деревянная опалубка. Для нее используют клееную древесину. Стандартные доски и массивные бруски обязательно поведет, в результате чего листы материала начнут трескаться и деформироваться и в них появятся широкие трещины и щели

Также важно знать, чем крепить поликарбонат к деревянному каркасу, чтобы крепление было надежным и долговечным.

Заключение

Если рассчитать аналогичные показатели для монолитного поликарбоната, то результат будет более чем неожиданным – для плоского покрытия прогиб монолита, толщиной в 8 мм, составит более 3 см. Наилучшим материалом для навеса, независимо от формы и конструкции крыши, будет сотовый поликарбонат минимальной толщины. Для сравнения, стоимость квадрата сотовой «восьмерки» обойдется в 11 долларов, а монолит тех же размеров в 6-7 раз дороже. При этом очевидного преимущества для прочности навеса не будет, так как всю конструкционную нагрузку воспринимает стальной каркас.

Что еще почитать по теме?
