Технология и правила монтажа ондулина

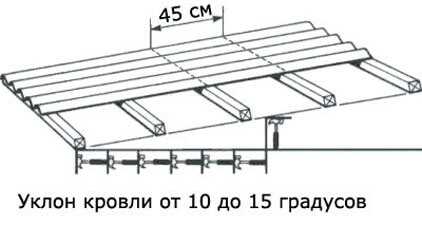

Угол наклона в 10-15º — как крепить правильно

В данном случае можно обойтись разреженной дощатой обрешеткой, уложенной с шагом в 45 см. При этом схема укладки ондулина предполагает нахлест в одну волну сбоку, и вертикальное перекрытие в 20 см.

Наклон свыше 15º

На таком уклоне скатов монтировать ондулин можно на дощатую обрешетку с шагом в 60 см. Боковое перекрытие в данном случае составит ширину одной волны, а вертикальное – 17 см.

В соответствии с правилами укладки ондулина на скатных кровлях с уклоном более 10º, рабочая площадь 1 листа материала достигает 1,6-1,64 м2. Этот параметр используется для расчета необходимого объема материала для кровельных работ. Для этого общую площадь поверхности крыши делят на полезную площадь одного листа ондулина.

Если предварительно заготовить шаблон, набить доску обрешетки ровно и на одинаковом расстоянии будет очень просто.

Как выбрать качественный еврошифер

Несмотря на то, что вы уже четко знаете процесс изготовления ондулина, материал на рынке может оказаться подделкой или браком. Дело в том, что на сегодняшний день цехи по производству данного покрытия стоят по всему миру, но только качественные производители могут позволить себе дать гарантию покупателю на свою продукцию. В качестве примера могу привести двух знакомых. Оба покупали еврошифер на строительном рынке. У первого, он пролежал на крыше более 15 лет и каждый год подвергался неоднократным испытаниям погоды. У второго, покрытие выцвело и начало сыпаться уже через 2 года.

Чтобы отличать качественную продукцию от подделки нужно придерживаться следующих правил:

• В первую очередь нужно изучить внешнюю форму листа и его характеристики. В листе стандартного ондулина находится 10 волн, его ширина составляет 950 миллиметров, а длина ровно 2000 миллиметров. Масса колеблется в пределах от 3-3,5 килограмм, а толщина листа равняется 3 миллиметрам. Сегодняшние подделки могут довольно точно имитировать характеристики, но их часто можно отличить по количеству волн на листе.
• Если вам предлагают рассмотреть ондулин похожий на черепицу, то не стоит сразу бросаться в штыки и говорить, что такого продукта просто не существует. Скорее всего, вам предлагают современный продукт под названием «ондувилла». В качестве кровельного полотна он смотрится куда более привлекательно, но стоит заметить, что в таком случае монтаж и ценник будет отличаться.
• На качественный еврошифер производители дают гарантию в 15 лет, сам же он в состоянии пролежать на крыше порядка 25 лет. Если вам предлагают гарантийный срок меньше этого, то не стоит доверять такой продукции.

На сложных кровельных системах целесообразнее использовать черепицу, а на более простых ондулин.

В качестве заключения всего вышеописанного можно сказать следующее. В состав материала входят безопасные для человеческого организма вещества, благодаря которым ондулин можно считать экологически чистым продуктом. Из-за большого количества натуральных компонентов, материал может потерять свою форму уже после первого сильного дождя

Приобретая еврошифер в качестве кровельного полотна очень важно изучить все плюсы и минусы, это поможет вам определиться, подходит он для вашего региона проживания или нет

Что собой представляет еврошифер и как его изготавливают

Наверное, каждый владелец частного дома, прежде чем приобретать то или иное кровельное покрытие, поинтересуется его характеристиками и материалом, из которого оно изготовлено. Многие удивятся, но в качестве основного сырья, используемого в производстве ондулина, выступает обычная прессованная макулатура.

В очищенные бумажные отходы добавляют различные минеральные наполнители и синтетические смолы с красящими пигментами. Полученные листы под высоким давлением пропитывают битумом, который делает их достаточно прочными и устойчивыми к воздействию атмосферных явлений.

Как отличить оригинальный ондулин от подделки

Оригинальный материал не отличается высокими показателями качества, поддельные кровельные покрытия намного хуже, покупать и монтировать их даже на временные сооружения не стоит.

Настоящий фирменный ондулин имеет несколько признаков, на которые следует обращать внимание перед покупкой:

• обратная сторона с рифленой черной сеткой, все прожилки отчетливо заметны;
• на листе только десять волн, края для стыков несколько тоньше для уменьшения перепадов на кровле;
• лицевая поверхность немного шероховата, что свидетельствует об основании из целлюлозы;
• последняя волна с маркировкой производителя, датой изготовления, кодом завода.

Обращайте внимание на качество листов ондулина

Аксессуары имеют маркировку — ондулин

Оригинальный лист ондулина имеет компьютерную пропечатку на крайней волне листа ондулина с указанием кода завода

По первому требованию продавцы должны предоставить сертификаты качества. Если будут отговорки, что все документы на товар в центральном офисе – вам пытаются продать стопроцентную подделку, не покупайте ничего у недобросовестных реализаторов. Сегодня приобрести ондулин не проблема, этим товаром забиты все магазины строительных товаров.

Порядок монтажа

После возведения стен в вашей постройке важно правильно разместить балки и стропила по всему периметру. Для этого интервал между ними должен быть такой, чтобы доски и брус ложились ровно на стропила и, при этом, чтобы хвосты не висели незакрепленные

Для этого интервал между ними должен быть такой, чтобы доски и брус ложились ровно на стропила и, при этом, чтобы хвосты не висели незакрепленные.

Такие незакрепленные части приведут к скорой порче ондулина.

После того как балки и стропила будут размещены по всей стене и закреплены должным образом, необходимо закрепить гидроизоляционный материал, который обеспечивает дополнительную герметизацию крыши и при этом, если вода попала под еврошифер, она не сможет проникнуть под крышу помещения.

Гидроизоляционная мембрана прибивается с помощью строительного степлера к стропилам.

Сам же материал в местах стыков кладется внахлест.

Когда с гидроизоляцией будет покончено, необходимо приступать к монтажу обрешетки, который делится на несколько действий.

Сначала необходимо четко решить, какой тип обрешетки можно и нужно использовать с учетом геометрии крыши.

Установка обрешетки под ондулин делится на следующие этапы:

• В первую очередь происходит оформление карниза, на который крепятся держатели желобов. Стоит помнить о том, что нижняя доска должна быть с большим сечением.

  При этом расстояние до следующей доски существенно меньше, нежели до последующих и составляет всего 28-30 сантиметров.

• После того как с карнизной доской будет покончено, приступаем к монтажу всех оставшихся досок и брусьев, параллельно карнизной доске. Все элементы крепятся при помощи саморезов или специальных кровельных гвоздей.
• Не следует забывать и о том, что необходимо установить и ветровую доску, которая будет защищать крышу от сильных порывов ветра.
• Завершающим этапом при монтаже обрешетки считается установка коньковых досок, к которым после завершения кровельных работ будет прибит специальный конек, предотвращающий попадание снега и дождя в средину помещения.

Важно при монтировании обрешетки под ондулин, чтобы все элементы располагались в одном уровне и не было перекоса. Поскольку, если будут неровности, то еврошифер в этом месте придет в негодность

Поскольку, если будут неровности, то еврошифер в этом месте придет в негодность.

Если же будет перекос, то после завершения кровельных работ ваша крыша будет выглядеть косо, что будет являться неприятным моментом.

При монтаже обрешетки также очень важно помнить о некоторых особенностях монтажа:

• Если по ширине крыши необходимо наращивать доски, то в этом случае они должны располагаться в шахматном порядке, чтобы не получилось так, что целые листы шифера находятся только на стыках и при этом не имеют нужного упора.
• Если делается сплошная обрешетка из досок, то при их монтаже следует выдерживать зазор в размере 1 см. Если же выполняется обрешетка из листов фанеры или OSB, то в этом случае листы крепятся вплотную друг к другу.

По своей технологии крепление ондулина и обрешетки под него напоминает монтаж кровли из металлочерепицы.

При этом разница между ними заключается в шаге между досками, а также по способу крепления самого материала.

Видео об обрешетке под ондулин.

Что еще почитать по теме?

Правила укладки ондулина

Главное правило для тех, кто решил осуществить монтаж крыши своими руками, чтение инструкции! Соблюдение правил написанных в инструкции главное условие гарантии от производителя, сроком на 15 лет! Если неправильно смонтирована обрешетка крыши под ондулин, не соблюдены другие правила гарантию могут аннулировать.

Правила укладки листов битумного шифера, которые необходимо соблюдать:

• не наступать на листы, в случае крайней необходимости наступать исключительно на гребешок;
• производить работы при температуре от +5° до +25°, не монтировать в мороз;

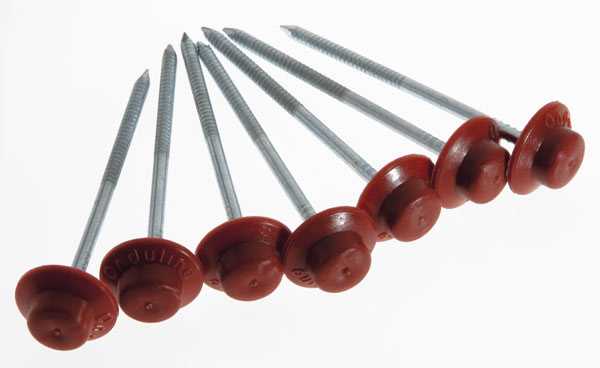

• крепить к обрешетке специальными гвоздями для ондулина – 20 штук на один лист.

Вот и все правила, если не хотите, чтобы улетела крыша при сильном ветре, а вместе с ней и гарантия – соблюдайте их.

Совет! Используйте бечевки, чтобы положить листы ровно, одна, две или даже три бечёвки позволят вам семь раз определить правильные размеры, чтобы потом отрезать правильно!

Схема расположения гвоздей

Порядок крепления Ондулина зависит от шага досок обрешетки, которая определяется углом наклона ската. Помимо этого необходимо знать схему расположения гвоздей.

Для первичной фиксации положения устанавливают четыре гвоздя по краям. Для облегчения этой задачи производитель сделал отверстия в местах крепления.

Кроме них установка гвоздей необходима в следующих местах:

• В горизонтальном верхнем и нижнем ряду крепеж выполняется в каждый верх волны. Причем верхний устанавливается вместе со следующим листом, монтируемым внахлест;
• Прибивать лист в центральной части нужно в шахматном порядке через волну, как указано на схеме крепления.

Гвозди нужно забивать в верх волны четко под углом 90° относительно плоскости крыши. Нарушение может привести к деформации листа и протечкам.

Угол наклона кровли	Расстояние между рядами гвоздей, мм
5 — 10°	450
10 — 15°	550
От 15° и более	610

Сначала выполняется монтаж боковин, затем верхнего и нижнего ряда. Ондулин не должен испытывать поверхностное натяжение, иначе это может привести к его деформации и частичному разрушению.

Преимущества и недостатки

Положительные качества ондулина таковы:

• небольшая масса;
• нечувствительность к атмосферным осадкам и перепадам температур;
• длительный срок эксплуатации — порядка 50 лет при правильном монтаже;
• легкость укладки без профессиональных инструментов.

Данный кровельный материал имеет некоторые особенности:

• шершавая поверхность листа способна задерживать снежные осадки, если уклон крыши невелик;
• при существенном понижении температуры окружающей среды ондулин становится более ломким и теряет гибкость;
• внешняя поверхность материала размягчается при сильной жаре или в результате длительных осадков, поэтому при увеличении нагрузки она может деформироваться.

Исходя из описанных особенностей, нежелательно наступать на ондулиновую кровлю при некоторых обстоятельствах. Кроме того, на низкоуклонных крышах под ондулин необходима сплошная обрешетка.

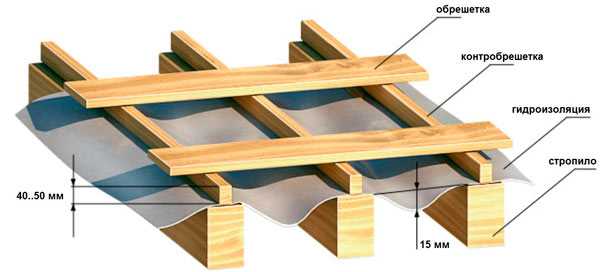

Монтаж обрешетки

Сначала проводят работы по устройству утепления чердака, крепят гидроизоляцию и лишь, затем делается обрешетка для ондулина. Для этого закрепляют ветровые доски, производят монтаж ограничительного бруса по краям крыши. Далее делают контробрешетку в виде брусьев параллельных стропилам. Крепёж производят с помощью саморезов.

Начинают с крепления карнизной доски, которую выравнивают самым тщательным образом. Малейший перекос приведёт к тому, что все следующие элементы обрешетки будут лежать криво. Чтобы идеально выдержать расстояние используют «кондуктор». Это отмеренный заранее брусок нужного размера.

Иногда применяют шахматный порядок крепления брусков или досок. Это происходит в том случае, когда длина их короче длины скатов крыши

Важно следить, чтобы высота досок была одинаковой

ОСБ плиты или фанера не укладываются стык в стык. Если используется доска, зазор не должен превышать 1 см.

Совет! Укладывайте ОСБ плиты или фанеру с зазором в 2-3 см. Экономия материала в таком случае будет ощутимой. Можно сэкономить до 10%.

Последовательность монтажа

Обрешетка крыши под ондулин устанавливается после настилки гидроизоляционного ковра и прибивания реек контробрешетки по направлению стропильных ног. После этого обустраивается свес крыши, крепится карнизная доска. Ее сечение должно быть чуть больше, чем сечение элемента системы обрешетки. Следующая доска крепится параллельно карнизной планке на расстоянии 28-30 см. Установка всех последующих досок обрешетки производится с выбранным шагом перпендикулярно направлению стропил.

Для фиксации досок используем гвозди или саморезы. Если основание под укладку, образуемое стропилами и контррейками, идеально ровное, то для фиксации можно использовать гвозди, которые забиваются по одному в оба конца бруска или по 2 шт. в каждый конец доски. Если основание неровное и нужно корректировать высоту элементов обрешетки, то лучше в качестве креплений использовать саморезы. Если длина ската большая, то доски придется стыковать торцами. Соединение нескольких элементов лучше выполнять в шахматном порядке.

После того как работы по монтажу кровельного основания завершены, проверяют геометрию крышной конструкции. Это делают с помощью шпагата, которым меряют диагонали каждого ската. Они должны быть равны. Если значения отличаются, то придется исправлять недочеты. После этого в торцах скатов устанавливаются ветровые доски. Они должны превышать высоту обрешетки на 3,5-4 см. Теперь параллельно карнизному свесу можно прибивать коньковые доски.

О том, как правильно сделать обрешетку под ондулин, вы можете узнать из предложенного видео:

Качественно и правильно сделанная основа под покрытие из ондулина обеспечивает требуемые функциональные характеристики кровли. Такая конструкция в процессе эксплуатации может с легкостью выдерживать расчетные нагрузки. Кроме этого, она будет иметь небольшой запас прочности.

Основные этапы монтажа кровельного настила

Технология укладки ондулина достаточно проста. Работы выполняются в несколько этапов.

1. Разметка листового материала. Ондулин имеет форму традиционного волнистого шифера. Для разметки рекомендуется взять цветной карандаш, контрастный по отношению к окраске еврошифера. Чтобы линии разметки были ровными, в качестве линейки удобно использовать обрезок того же материала.
2. Резка листов. Чтобы самостоятельно разрезать лист ондулина вдоль или поперек, достаточно использовать обычную ножовку по дереву. Чтобы полотнище ножовки не застревало в процессе распилки, его рекомендуется слегка смазывать маслом в процессе работы. Для резки ондулина также можно применить ручную или циркулярную электропилу.

3. Установка листов. Подъем материала на крышу не требует использования приспособлений – лист ондулина весит около 6 кг. Чтобы правильно уложить еврошифер, предварительно требуется определить преобладающее направление ветров в данной местности. Монтаж ондулина должен начинаться с подветренного ската. Первым монтируется нижний ряд ондулина, начиная с целого листа. Второй ряд требуется начать с половины листа, чтобы минимизировать количество нахлёстов на боковом стыке. Использование натянутой веревки поможет укладывать листы материала строго параллельно карнизу.

4. Крепление ондулина. Крепить листовой материал необходимо при помощи гвоздей (около 20 штук на лист), которые забиваются на концах листов в нижней части волны и в нахлёстах. Крепления должны приходиться на бруски обрешетки.

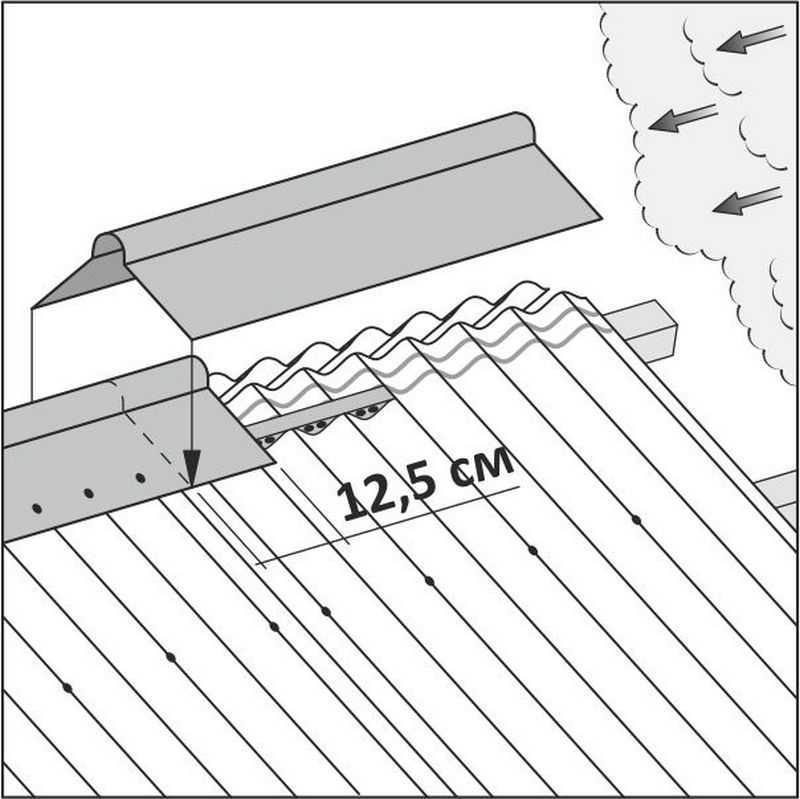

5. Монтаж конькового элемента. Крепить коньковый элемент требуется к добавочным доскам обрешетки. Гвозди вбиваются в наружные части волн ондулина, стыкующиеся с коньковым элементом.

6. Оформление ендов, щипца, ребер крыши, бокового стыка кровли. Для этих целей используются фирменные материалы Ондулин – ендовы, коньковые и щипцовые элементы. В местах стыков рекомендуется предусмотреть дополнительную гидроизоляцию.
7. Установка кровельного вентилятора. Элемент монтируется по каждой волне в местах сопряжения с листовым материалом. Верхний лист должен иметь нахлест на основание кровельного вентилятора.
8. Убираем просветы между листами своими руками. Если требуется ликвидировать просветы между настилом кровли и карнизом либо коньком, используется специальный наполнитель. При этом необходимо позаботиться о вентиляции кровельного пирога и чердачного помещения.
9. Монтаж на крышу вентиляционных труб Ондулин. Труба крепится гвоздями по каждой волне основания, при этом ее верхняя часть монтируется внахлест поверх основания.
10. Вентиляционная гребенка на крышу. Данный элемент препятствует попаданию в кровельный пирог птиц и насекомых. Вентиляционная гребенка устанавливается на карниз под листы еврошифера. Крепится при помощи гвоздей.

Правила укладки еврошифера предписывают особое внимание уделять качественной гидроизоляции стыков, карнизов кровли и других проблемных мест. Производители кровельного материала Ондулин рекомендуют использовать специально разработанную ленту Ондуфлеш. Инструкция по монтажу ондулина позволяет создать качественное, надежное и долговечное кровельное покрытие своими руками

При использовании фирменных дополнительных элементов вы получите эстетичную кровлю, которая будет привлекательно выглядеть и прекрасно дополнять общий облик дома, коммерческого сооружения или другой постройки

Инструкция по монтажу ондулина позволяет создать качественное, надежное и долговечное кровельное покрытие своими руками. При использовании фирменных дополнительных элементов вы получите эстетичную кровлю, которая будет привлекательно выглядеть и прекрасно дополнять общий облик дома, коммерческого сооружения или другой постройки.

Типичные ошибки

Гарантия на материал компания Onduline даёт на 15 лет. На Ютубе можно найти большое количество роликов, где показывается удручающее состояние ондулина через 10-20 лет после укладки. Виноват в этом не материал. Причин может быть несколько:

• Приобретение дешёвых аналогов. Экономия получится небольшая, а проблемы могут начаться уже по прошествии нескольких лет. Во избежание, лучше брать материал у официальных представителей компании-производителя. Их консультанты всегда помогают с расчётами и подскажут, какие требуются дополнительные элементы.
• Некачественная укладка, неправильно установленные стропила, обрешётка. Хотя часто пишут, что ондулин легко уложить без наличия опыта, делать этого не стоит. Гораздо лучше, если укладку будет вести бригада профессионалов. Затраты на монтаж окупятся долгой службой кровли без необходимости ремонта или переделки.
• Небрежно сделанные примыкания к трубам, некачественная установка конька, ендов, щипцовых элементов, отсутствие заполнителя в щелях. Подобная работа требует квалификации, внимательности и опыта. Лучше, если её сделает специалист. Особенно это относится к примыканиям к дымоходам и вентиляции.

Пример небрежной кладки листов: замятые волны, отсутствие заполнителя, не до конца забитые гвозди Источник ytimg.com

Распространенные ошибки при укладке ондулина

К сожалению, несмотря на относительную простоту монтажа кровельного материала, неопытные строители допускают досадные ошибки, которые оказывают негативное влияние не только на внешний вид крыши, но и на ее герметичность и долговечность эксплуатации.

Несоблюдение рекомендованной схемы забивания гвоздей в листы ондулина во время монтажа, надавливание на них, растягивание волн. В итоге крыша неровная, волны кривые и т. д. Такое здание существенно теряет свою привлекательность. Кровля получается плавающей, со временем негативный эффект усиливается. Часто приходится крышу перекрывать, иного способа исправления брака не существует.

При монтаже допущены ошибки стыковки гидрозамка, не учитывалось направление ветров. Как уже упоминалось, стыки и так во время эксплуатации немного приподнимаются, если они еще будут подрываться ветром, то негативные последствия значительно возрастают.

Строители игнорируют совет начинать парные ряды с половины листа. Четыре листа в одном углу становятся причиной вспучивания покрытия, оно неровное по площади, бугорки заметы даже с земли. Кроме дизайнерского дефекта появляются и эксплуатационные проблемы, в больше щели попадает влага.

Слишком большие усилия во время забивания гвоздей. Шляпки должны только немного касаться поверхности ондулина, а не вдавливать его.

При монтаже конькового элемента не применяется вентиляционная защитная лента, стык полностью перекрывается.

Цены на различные виды кровельных коньков
Конек кровельный
Как следствие – полное отсутствие естественной вентиляции подкровельного пространства. Это очень неприятная ошибка, имеет крайне негативные последствия, в некоторых случаях несущие элементы стропильной системы теряют свою прочность до такой степени, что приходится их капитально ремонтировать или полностью менять

Ремонт кровли по стоимости часто превосходит затраты на строительство нового покрытие.

При обустройстве конька нужно принимать во внимание углы наклона скатов и в зависимости от их значений подрезать фартук.

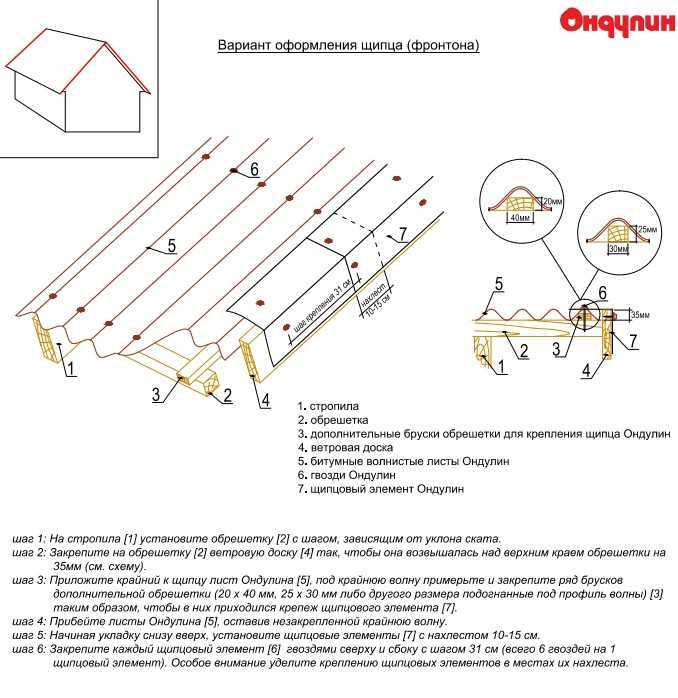

При установке щипца волны элементов должны четко совпадать, запрещается присутствие щелей и перекосов. Только такое положение гарантирует полную герметичность соединение весь период эксплуатации.

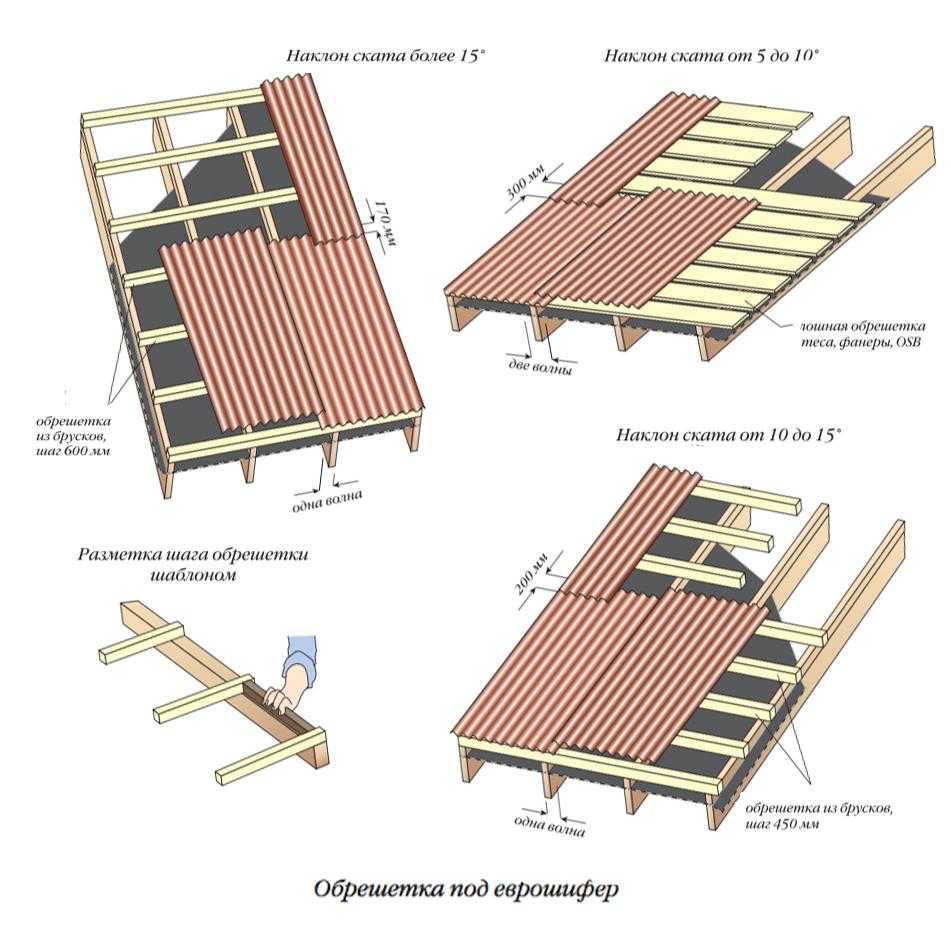

Шаг обрешетки под ондулин

Шаг обрешетки для ондулина зависит от угла уклона кровельных скатов.

При наклоне 5-10 градусов потребуется сооружение сплошной обрешетки, для которой можно использовать доску, фанеру или OSBплиты.

Крепление ондулина (расстояние обрешетки) рассчитывается по следующей схеме: если уклон ската кровли составляет 10-15 градусов, шаг поперечных брусьев (сечением 40х50 – 50х60 мм) должен составлять 0,4-0,45 м.

Для монтажа обрешетке на крыше, угол наклона которой превышает 15 градусов, можно увеличить расстояние между брусьями до 0,6 м.

В снежных регионах рекомендуется сократить шаг конструкции до 0,45 м, чтобы кровельный материал не прогибался под снеговой нагрузкой.

обрешетка под ондулин: размеры и шаг крепления

Заключение

Если в точности соблюдать рекомендации профессиональных строителей, покупать только качественный материал от ответственных производителей, постоянно проверять техническое состояние кровли и своевременно устранять выявленные проблемы, то срок службы ондулина увеличится до 15 лет.

Если монтаж выполнен по всем правилам, срок службы покрытия увеличивается

Но это не гарантийный срок, а общий. В чем разница между двумя понятиями? Гарантийный срок – это время, за которое кровля не ухудшает свои первоначальные показатели. Не меняется цвет, не нарушается линейность и т. д. Общий срок – время, в течение которого сохраняется герметичность кровли. Листы могут коробиться и выгорать, внешний вид заметно ухудшается, но крыша еще не протекает. Такие эксплуатационные характеристики удовлетворяют лишь неответственные и непрестижные постройки. Для жилых домов рекомендуется применять более качественные материалы.

Категорически не советуем использовать ондулин на мансардных крышах с окнами и дверными проемами. Это очень сложные элементы, они требуют большого внимания во время герметизации. Довольно часто на места примыканий действуют большие разнонаправленные нагрузки. Ондулин не может выдерживать даже средние усилия, особенно летом и зимой. Летом он деформируется в результате критического нагрева, а зимой становится хрупким и трескается. По периметру окон и дверей обязательно появятся протечки, а для теплых кровель это очень опасное последствие. Результатом попадания влаги может быть необходимость капитального ремонта не только крыши, но и всех внутренних помещений.

Ондулин лучше монтировать на кровли без мансардных окон.

С учетом всех вышеперечисленных проблем, возникающих во время эксплуатации ондулиновой кровли, в настоящее время застройщики редко используют этот материал.
