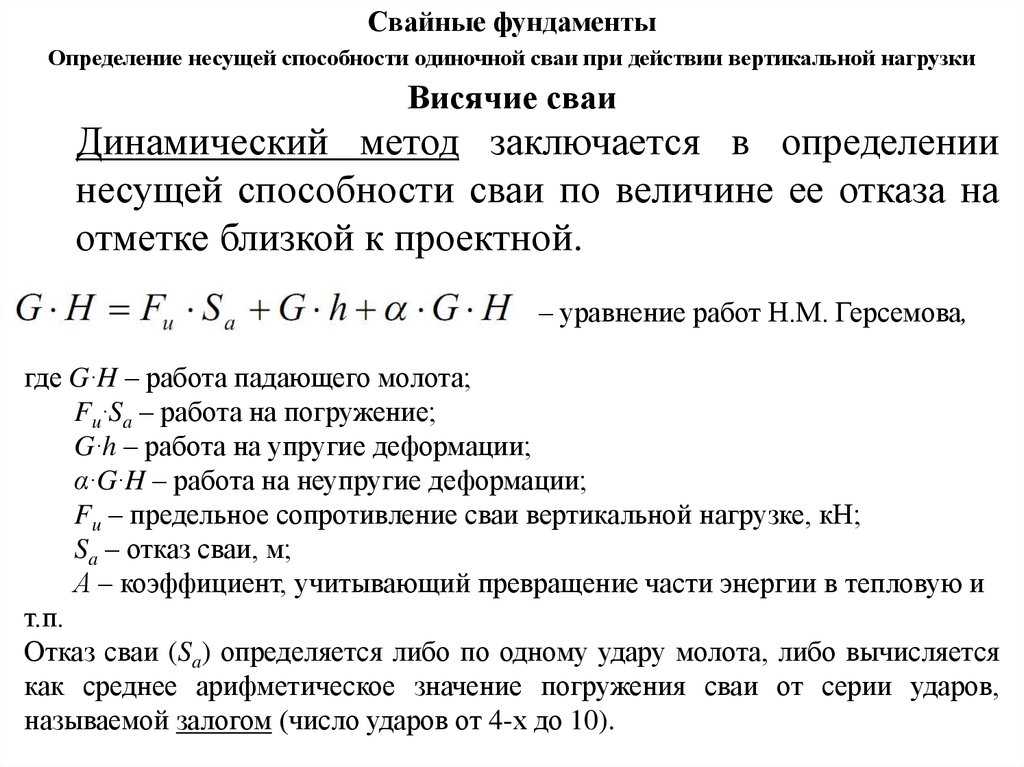

Формула герсеванова для расчета отказа свай

Проектный отказ сваи — это страшно для постройки или нет?

В современном мире новых технологий при выполнении строительных работ акцент делается на экономичности.

Одной из таких новинок является свайный фундамент. При его монтаже одним из главных факторов является расчёт и отказ сваи.

Что это за величина?

Схема заглубления сваи

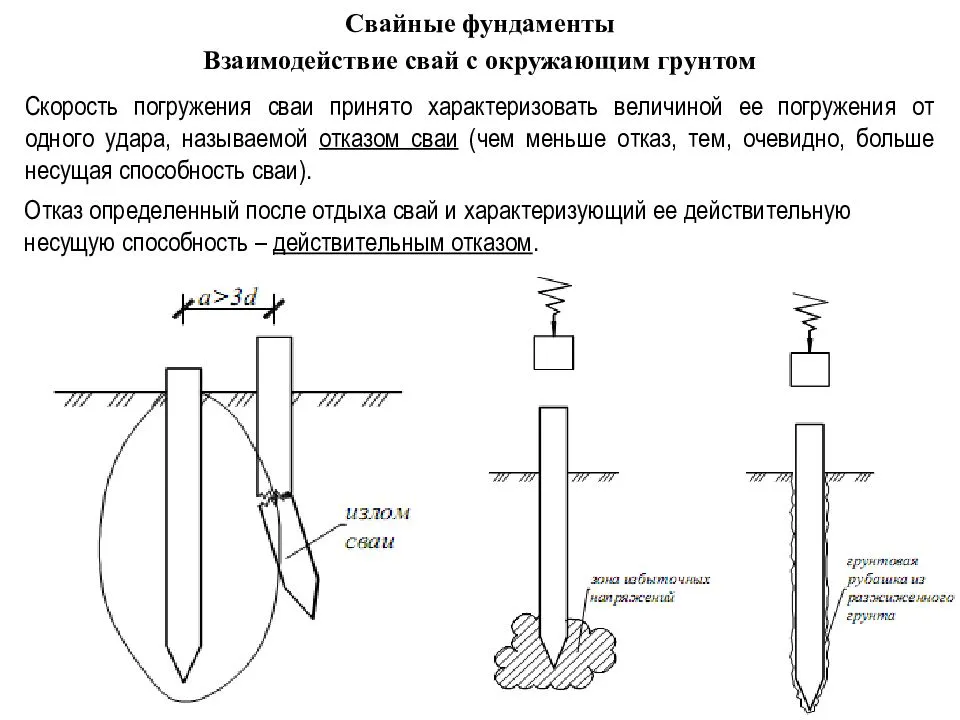

Отказ сваи в строительстве – это величина, которая показывает, насколько углублена конструкция. При этом её нижнее основание должно упираться в прочные глубинные грунты, которые обладают высокой плотностью.

Отказ сваи это мера, суть которой заключается в размере частичного углубления устройства после единичного удара молота. Существует специальный прибор, который позволяет измерять данную величину – прогибомер. Его погрешность составляет одну десятую миллиметра. Рассматривают два вида отказа – по проекту и по факту.

Проектный отказ сваи определяется с учётом характеристики грунтов, свай и техники, которая используется для забивки конструкции. Погружение железобетонного столба считается выполненным тогда, когда отказы по проекту и по факту совпали.

Залог в свайном фундаменте

На практике определить величину продвижения столба после единичного удара молота невозможно, поэтому при расчёте этой величины применяют такое понятие, как залог сваи. Залог – это определённое количество ударов механизма, с помощью которого производят забивку. Или промежуток времени, в течение которого работает механизм.

Процесс забивания сваи

Залог зависит от используемого оборудования:

• Если используется дизельный молот одиночного действия, то серия залога состоит из десяти ударов.
• Если используется механизм двойного действия (гидромолот), то залог рассчитывается за одну минуту работы техники.

После того как произведено количество ударов равное залогу измеряют глубину погружения. Если механизм работает по времени, то необходимо сосчитать количество ударов за это время.

Разделив длину погружения на количество ударов, получим среднюю величину углубления свайного столба за один удар. Полученный результат сверяется с проектным отказом. При их совпадении завершается работа.

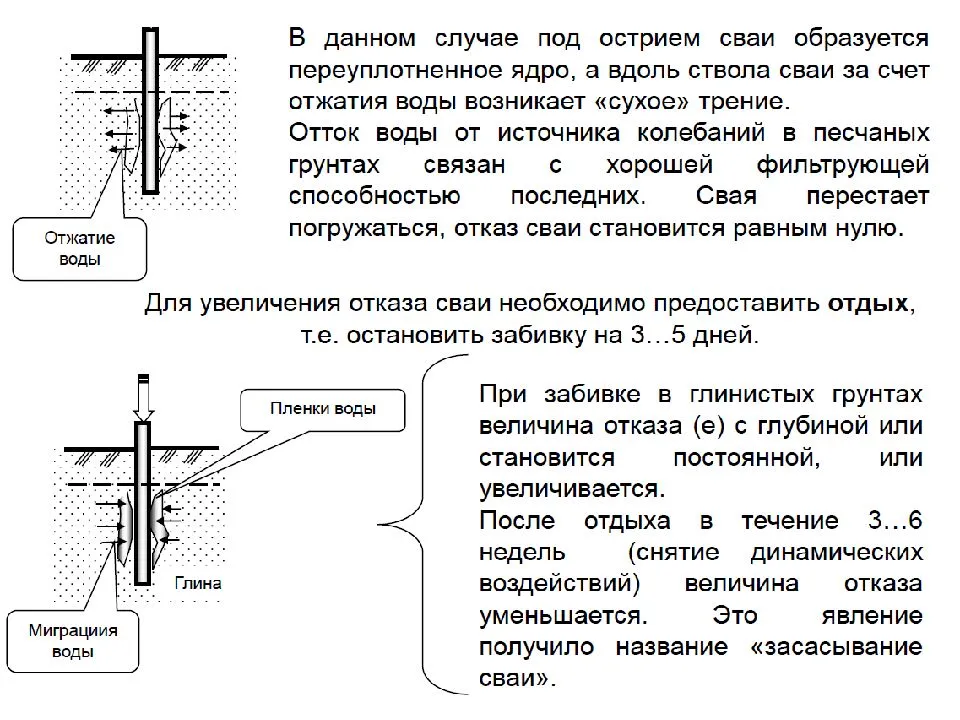

Но очень часто бывает так, что фактически погружение почти прекратилось, а отказ сваи отличается от проектных данных. Причиной этого может быть:

• Нижняя часть конструкции попала на твёрдый пласт почвы, который создаёт сопротивление при ударных нагрузках.
• Произошёл отток воды от грунтов, которые контактируют с основанием свайного столба. Уменьшилась влажность почвы, следовательно, увеличилась сила трения о ствол.

Решить проблему можно временным прекращением работ на 5–7 суток. За это время почва ослабевает и следует завершить механизм забивки до получения нужного результата.

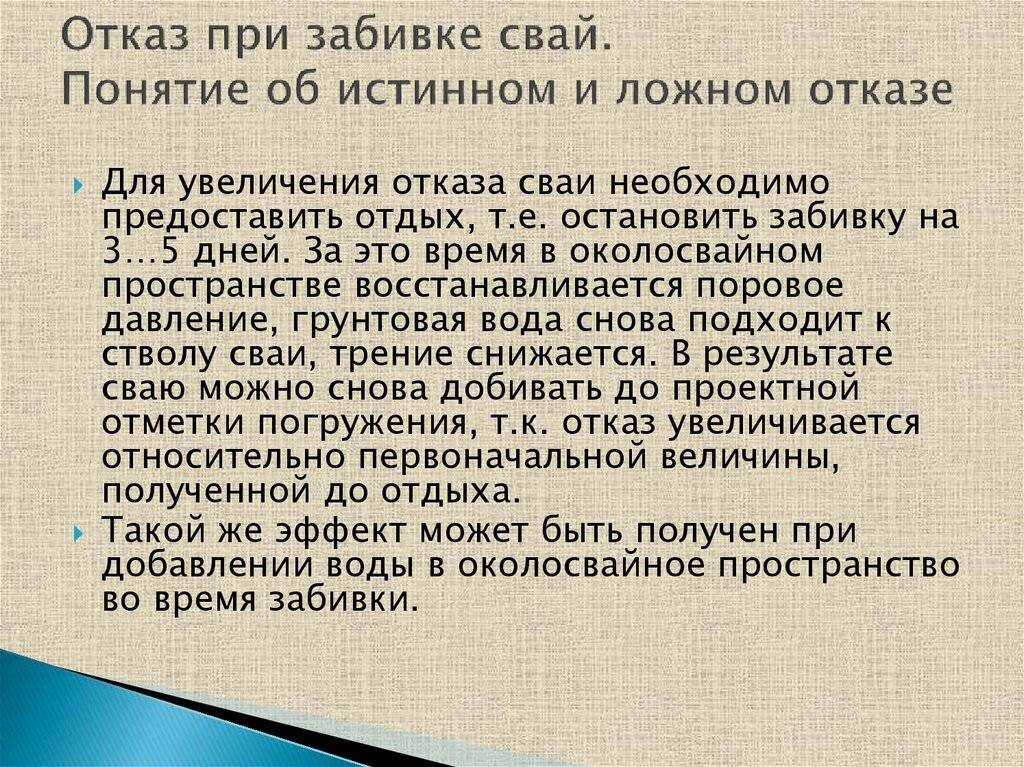

Ложный отказ сваи

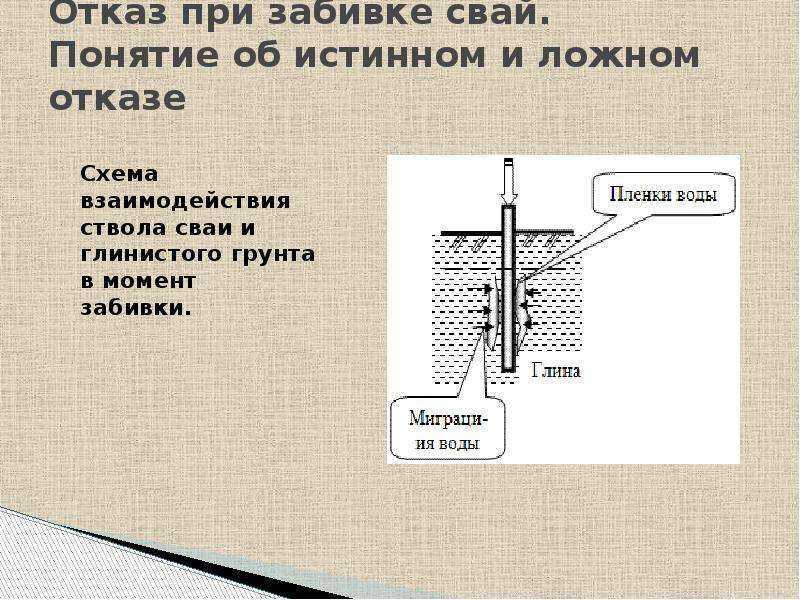

Во время погружения конструкции происходит уплотнение почвы по причине выдавливания свайным столбом определённого её объёма.

Поэтому показатели сразу после завершения работ могут быть неточными для определения прочности конструкции. Этот показатель называют ложным отказом. Особенно это касается глинистых и песчаных грунтов.

Посмотрите видео, как забивают сваи специализированным оборудованием.

После некоторого перерыва в работе грунты, соприкасающиеся с основанием свайного столба, восстанавливают свою первоначальную структуру. Показатели, снятые после периода отдыха, называют истинным отказом. Продолжительность отдыха зависит не только от видов грунтов. Значение имеет плотность и влажность однотипной почвы. Иногда этот период может доходить до нескольких недель.

Как производить расчёт?

После погружения конструкции на определённую глубину с учётом всех данных рассчитывается её несущая способность.

Дом на винтовых сваях

Рассмотрим параметры, которые учитывают при расчёте:

• Механизм, используемый при забивке и его масса.
• Масса ударной части молота.
• Постоянная величина сопротивления грунта, которая для разных видов грунта своя.
• Создаёт сопротивление и площадь сечения сваи.
• Обязательно учитывается вес конструкции.
• Энергия механизма, используемого при забивании свайного столба.
• Остаточный и упругий отказы стержня.

Все вычисления необходимо произвести по специальным формулам.Получаем величину,которая является проектной.

Иногда на практике возможна ситуация, когда проектный результат соответствует фактическому показателю, а сама конструкция не достигла твёрдых грунтов. В этом случае работы следует продолжать

Обращаем внимание, забивка производится опять же до тех пор, пока не будет, достигнут отказ сваи

Если работы не продолжать, то масса будущего строения может ослабить прочность несущей конструкции.

Расчёты проводимые для определения отказа сваи

Чтобы провести проектные расчеты по определению отказа железобетонной сваи необходимо обладать следующей исходной информацией:

• Масса ударной части сваебойного молота, с помощью которого производится погружение сваи;
• Общая масса сваебойного оборудования;
• Фактический коэффициент сопротивления почвы, определенный в процессе геодезических изысканий;
• Массогабаритные характеристики погружаемой сваи — площадь ее сечения и вес;
• Ударная энергия, которую развивает использующееся для забивки сваи оборудование;
• Величина упругого и остаточного (фактического) отказа, полученная в процессе забивки пробных свай.

Расчет проектного отказа свай может проводиться по одной из двух формул, выбор которых зависит от величины остаточного отказа (Sa) пробных свай. Если предварительная забивка показала, что величина Sa меньше 2 миллиметров, используется формула:

Если показатель Sa превышает 2 мм., используется формула:

В которых:

• А — площадь сечения ствола сваи;
• М — фактический коэфф. сопротивления грунта;
• Еd — ударная энергия использующегося сваебойного оборудования;
• м1 — общая масса ударного молота либо вибропогружателя;
• м2 — совокупная масса наголовника сваебойного механизма и сваи;
• м4 — вес ударной части сваебойного оборудования;
• Sа — величина остаточного отказа пробных свай;
• Sеl — упругий отказ пробных свай.

Полученная величина отказа является проектной, именно с ней сопоставляется фактический отказ и принимается решение о завершении погружения опоры либо необходимости выжидания отдыха грунта для последующей добивки сваи.

Что такое забивные сваи?

Все, кто имел отношение к строительству серьезных сооружений, будь то многоэтажные и высотные здания, промышленные объекты и т.д., имеет представление, что такое забивные сваи. Забивные железобетонные сваи уже более полувека применяют на больших стройках в качестве несущих элементов фундаментов и сооружений. Стандартные сваи, которые используют в гражданском и промышленном строительстве, начинаются от сечения 300х300 мм, длиной 3-12 м. В частном малоэтажном строительстве, когда речь идет о нестабильных и сложных грунтах, проектировщики зачастую разрабатывают проекты фундаментов на основе забивных свай, потому что альтернативных вариантов фактически нет. Кошелек клиентов от таких конструкторских решений существенно страдает, ведь забивка таких свай встает «в копеечку». Существенную часть затрат составляет перебазировка и аренда тяжелой строительной техники. Зачастую все это усугубляется сложностями с подъездными путями на участок и индивидуальными особенностями самого участка. Несколько лет назад появились забивные сваи, ориентированные на малоэтажное коттеджное строительство – сваи сечением 150х150 и 200х200 мм длинами 3, 4 и 5 метров. Также появилась мини-забивная техника, способная беспрепятственно выполнять забивку таких свай в любых даже самых сложных условиях на участке. Использование забивных свай стало не только доступным по бюджету мероприятием, но во многих случаях даже и выигрышным с точки зрения общих затрат на строительство фундамента в сравнении с другими технологиями. Если же сравнивать надежность и несущую способность фундаментов на основе забивных свай с другими типами фундаментов – то в большем числе случаев, опираясь на геологические исследования грунтов и конструкторские расчеты нагрузок дома, фундаменты на забивных сваях оказываются вне конкуренции.

Итак, в статье пойдет речь, в первую очередь, о забивке железобетонных свай для малоэтажного и частного строительства, т.е. о сваях сечением 150х150 и 200х200 мм.

Глубина погружения свай от залога

Залог сваи Истинный и ложный отказ сваи Расчёты для определения отказа сваи СНиП Заказ свайных работ в нашей компании Измерение отказа сваи осуществляется с помощью прогибомера — механизма, позволяющего с точностью до 0.

1 миллиметра определить перемещение железобетонной конструкции в вертикальной плоскости. Залог определяется исходя из типа используемого для погружения сваи оборудования: В таком случае погружение сваи прекращается на определенный срок от 3 до 7 дней.

По истечению данного времени происходит разуплотнение грунта под острием сваи, после чего производится ее добивка до получения требуемого отказа.

Залог погружения

Тошнота (роман) — Стиль этой статьи неэнциклопедичен или нарушает нормы русского языка. Статью следует исправить согласно стилистическим правилам Википедии … Википедия Список серий телесериала «Возвращение Мухтара» — Ниже приведён полный список и описание всех серий телесериала «Возвращение Мухтара».

В данный момент идёт трансляция 8 сезона сериала.

В аналогичном значении слово «тайна» (греч. must»riun) встречается и в… … Библиологический словарь

Большая Энциклопедия Нефти и Газа

Следует также отметить, что при погружении сваи вдавливанием без больших затруднений может быть непосредственно получена основная контрольная величина — максимальное усилие вдавливания.

Бурение дополнительной скважины ( с целью облегчения процесса погружения сваи ) не допускается. В нижний конец сваи вставлен сильно армированный наконечник, облегчающий погружение сваи . Например, для агрегатов С-714 и С-878 с молотом С-268 время погружения сваи сечением 30 х 30 см. на глубину 5 5 — 6 0 м может быть принято равным пяти минутам. Например, для агрегатов С-714 и С-878 с молотом С-268 время погружения сваи сечением 30 х 30 см на глубину 5 5 — 6 0 м может быть принято равным пяти минутам. Динамический метод заключается в установлении предельного сопротивления сваи по ее отказу — величине погружения сваи от удара молота.

. Поведение грунта при погружении сваи динамическими способами зависит от многих параметров, но в первую очередь от вида грунта и его водонасыщения. При устройстве насыщенных сваями свайных кустов вышеперечисленные явления усугубляются.

Эти явления объясняются следующими обстоятельствами.

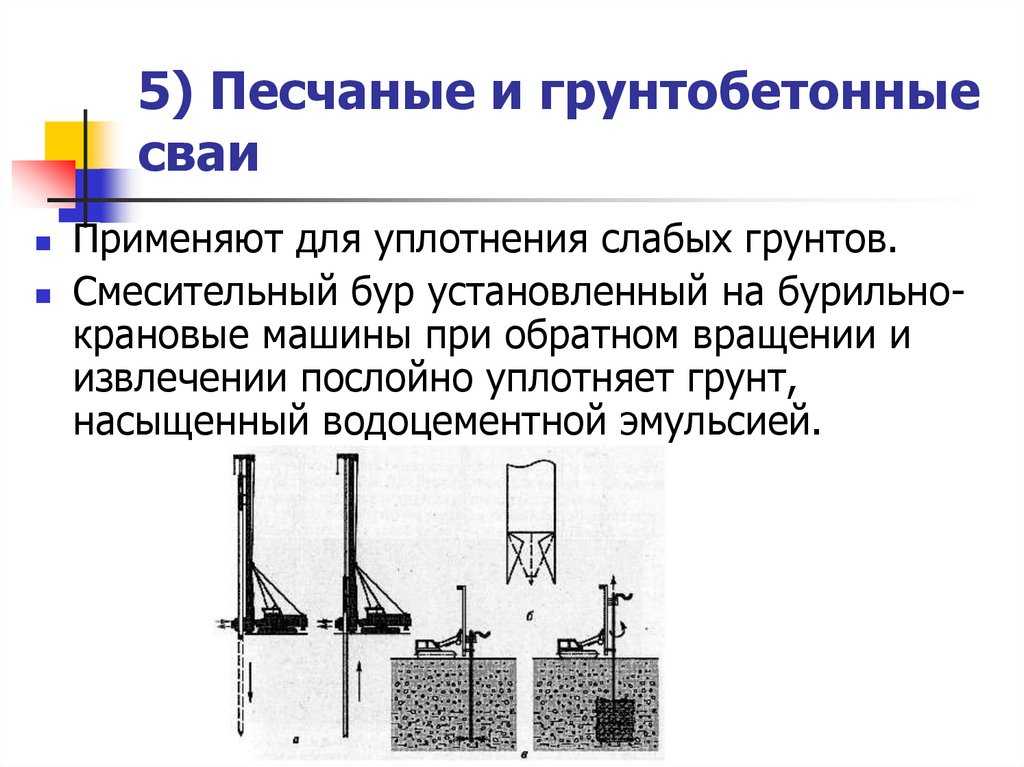

Технология погружения готовых свай

Забиваются деревянные, железобетонные, стальные сваи и шпунтовые ограждения (рис.1) Рис.

1. Погружение готовых свай а — с помощью экскаватора, оборудованного навесной мачтой; б — деревянных; в — железобетонных; г — стальных; д, е, ж — стального шпунта корыто-, зетаобразного и плоского профиля.

Забивка свай ведется до получения заданного проектом отказа. Отказ — глубина погружения сваи от одного удара.

При погружении свай дизель-молотами и паровоздушными молотами одиночного действия залог принимается равным 10 ударам, при погружении свай молотами двойного действия и вибропогружателями залог принимают равным числу ударов за 1 мин забивки.

(наименование и месторасположение, ЖУРНАЛ № _____ ПОГРУЖЕНИЯ СВАЙ Ответственный за ведение журнала ____________________________________________ 1.

Система копра (тип направляющего оборудования) _____________________________ 2.

Тип молота ______________________________________________________________ 3. Характеристика амортизаторов свайного наголовника __________________________ (материал, толщина, площадь, периодичность замены) 8.

Отметка уровня воды ____________________________________________________ м 9.

Забивные сваи изготавливают на поверхности земли, а затем погружают в грунт в вертикальном или наклонном положении.

Существует несколько методов погружения забивных свай.

Забивка свай ведется до получения заданного проектом отказа. Отказ — глубина погружения сваи от одного удара.

Кроме контроля за погружением свай для обеспечения точности расположения их в плане, определяют величину отказов сваи путем периодических замеров глубины ее погружения.

Рис. 4.18. Определение отказов нанесением рисок на свае по неподвижно­му реперу: 1 — свая; 2 — неподвижные реперы; 3 — опора репера; 4 — риски на свае после каж­дого удара молота Измерять отказы следует при подъеме ударной части молота на ее полный ход и поддержании давления пара или воздуха в соответствии с данными паспорта.

Проектный отказ сваи — это страшно для постройки или нет?

В современном мире новых технологий при выполнении строительных работ акцент делается на экономичности.

Одной из таких новинок является свайный фундамент. При его монтаже одним из главных факторов является расчёт и отказ сваи.

Что это за величина?

Отказ сваи в строительстве – это величина, которая показывает, насколько углублена конструкция. При этом её нижнее основание должно упираться в прочные глубинные грунты, которые обладают высокой плотностью. Отказ сваи это мера, суть которой заключается в размере частичного углубления устройства после единичного удара молота. Существует специальный прибор, который позволяет измерять данную величину – прогибомер. Его погрешность составляет одну десятую миллиметра. Рассматривают два вида отказа – по проекту и по факту. Проектный рассчитывается с помощью формул на основании строительных норм при проектировании фундамента.

Проектный отказ сваи определяется с учётом характеристики грунтов, свай и техники, которая используется для забивки конструкции. Погружение железобетонного столба считается выполненным тогда, когда отказы по проекту и по факту совпали.

Залог в свайном фундаменте

На практике определить величину продвижения столба после единичного удара молота невозможно, поэтому при расчёте этой величины применяют такое понятие, как залог сваи. Залог – это определённое количество ударов механизма, с помощью которого производят забивку. Или промежуток времени, в течение которого работает механизм.

Процесс забивания сваи

Залог зависит от используемого оборудования:

Если используется дизельный молот одиночного действия, то серия залога состоит из десяти ударов. Если используется механизм двойного действия (гидромолот), то залог рассчитывается за одну минуту работы техники.

После того как произведено количество ударов равное залогу измеряют глубину погружения. Если механизм работает по времени, то необходимо сосчитать количество ударов за это время. Разделив длину погружения на количество ударов, получим среднюю величину углубления свайного столба за один удар. Полученный результат сверяется с проектным отказом. При их совпадении завершается работа. Но очень часто бывает так, что фактически погружение почти прекратилось, а отказ сваи отличается от проектных данных. Причиной этого может быть:

Нижняя часть конструкции попала на твёрдый пласт почвы, который создаёт сопротивление при ударных нагрузках. Произошёл отток воды от грунтов, которые контактируют с основанием свайного столба. Уменьшилась влажность почвы, следовательно, увеличилась сила трения о ствол.

Решить проблему можно временным прекращением работ на 5–7 суток. За это время почва ослабевает и следует завершить механизм забивки до получения нужного результата.

Ложный отказ сваи

Во время погружения конструкции происходит уплотнение почвы по причине выдавливания свайным столбом определённого её объёма. Поэтому показатели сразу после завершения работ могут быть неточными для определения прочности конструкции. Этот показатель называют ложным отказом. Особенно это касается глинистых и песчаных грунтов. Посмотрите видео, как забивают сваи специализированным оборудованием.

После некоторого перерыва в работе грунты, соприкасающиеся с основанием свайного столба, восстанавливают свою первоначальную структуру. Показатели, снятые после периода отдыха, называют истинным отказом. Продолжительность отдыха зависит не только от видов грунтов. Значение имеет плотность и влажность однотипной почвы. Иногда этот период может доходить до нескольких недель.

Как производить расчёт?

После погружения конструкции на определённую глубину с учётом всех данных рассчитывается её несущая способность.

Дом на винтовых сваях

Рассмотрим параметры, которые учитывают при расчёте:

Механизм, используемый при забивке и его масса. Масса ударной части молота. Постоянная величина сопротивления грунта, которая для разных видов грунта своя. Создаёт сопротивление и площадь сечения сваи. Обязательно учитывается вес конструкции. Энергия механизма, используемого при забивании свайного столба. Остаточный и упругий отказы стержня.

Все вычисления необходимо произвести по специальным формулам.Получаем величину,которая является проектной.

Если работы не продолжать, то масса будущего строения может ослабить прочность несущей конструкции.

При закладке фундамента на забивных железобетонных сваях очень важно соблюдение всех указаний и требований проектных документов

Расчёты проводимые для определения отказа сваи

Чтобы провести проектные расчеты по определению отказа железобетонной сваи необходимо обладать следующей исходной информацией:

• Масса ударной части сваебойного молота, с помощью которого производится погружение сваи;
• Общая масса сваебойного оборудования;
• Фактический коэффициент сопротивления почвы, определенный в процессе геодезических изысканий;
• Массогабаритные характеристики погружаемой сваи — площадь ее сечения и вес;
• Ударная энергия, которую развивает использующееся для забивки сваи оборудование;
• Величина упругого и остаточного (фактического) отказа, полученная в процессе забивки пробных свай.

Расчет проектного отказа свай может проводиться по одной из двух формул, выбор которых зависит от величины остаточного отказа (Sa) пробных свай. Если предварительная забивка показала, что величина Sa меньше 2 миллиметров, используется формула:

Если показатель Sa превышает 2 мм., используется формула:

В которых:

• А — площадь сечения ствола сваи;
• М — фактический коэфф. сопротивления грунта;
• Еd — ударная энергия использующегося сваебойного оборудования;
• м1 — общая масса ударного молота либо вибропогружателя;
• м2 — совокупная масса наголовника сваебойного механизма и сваи;
• м4 — вес ударной части сваебойного оборудования;
• Sа — величина остаточного отказа пробных свай;
• Sеl — упругий отказ пробных свай.

Полученная величина отказа является проектной, именно с ней сопоставляется фактический отказ и принимается решение о завершении погружения опоры либо необходимости выжидания отдыха грунта для последующей добивки сваи.

Важно: встречаются ситуации, когда соответствие фактического отказа проектному наступает на разном уровне углубления свай в почву. Для этого еще на стадии разметки фундамента производится определение и разбивка нулевого уровня, согласно которому все свайное поле выравнивается по одной высоте посредством обрезки голов железобетонных конструкций сваерезкой

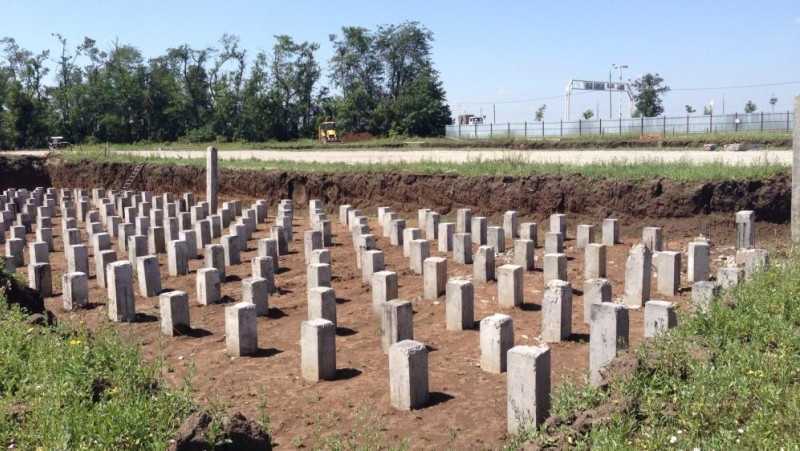

Рис 1.6: Пример разной высоты свайного поля

Отказ ложный отказ и отдых сваи сп

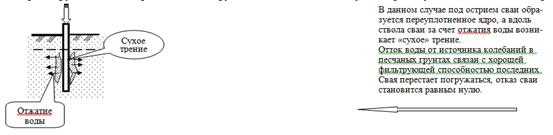

Также причиной нулевой продуктивности забивки сваи может стать отток воды от контактирующих со стенками сваи грунтов, в результате чего возрастает сила «сухого» трения почвы о ствол сваи. Рис 1.3: Схема оттока грунтовых вод при забивке свай В таком случае погружение сваи прекращается на определенный срок от 3 до 7 дней.

1. Рекомендации Рекомендации по проектированию и устройству свайных фундаментов с погружением свай до заданной отметки
2. Залог сваи
3. Отказ при забивки свай
4. Основные термины и определения
5. Технология устройства свай
6. Отказ сваи
7. Расчет отказа свай
8. Глава V. ФУНДАМЕНТЫ ИЗ ЗАБИВНЫХ СВАЙ И ШПУНТОВЫЕ ОГРАЖДЕНИЯ
9. Журнал забивки свай
10. Расчет отказа сваи

Глава V.

Отказ сваи

• Масса ударной молота. • Упругость отказов стержня. — М — коэффициент, зависящий от вида грунта

— А — площадь сечения сваи — Sel- упругий отказ сваи — Ed — расчетная энергия вибропогружателей или удара молота — m1 — масса молота или вибропогружателя — m2 — масса сваи и наголовника — m4 — масса ударной части дизель молота — Sa — остаточный отказ сваи

Расчет отказа сваи при забивке

Это величина, на которую опора готова погружаться.

https://youtube.com/watch?v=WAeuQsQHH-o

Ложный отказ сваи может произойти из-за медленного или слишком часто ритма забивания опоры.

Также такую задержку могут вызвать особенности слоев грунта. В любом случае, если остановка погружения происходит до выхода на заданную расчетную глубину, или до отметки залога, то следует продолжать работы. Истинный отказ сваи является конечной целью.

Благодаря проектным работам и предпроектным изысканиям удается выявить эту отметку и необходимо на неё выходить.

Определение проектного отказа свай

В дорожном строительстве с такими усло­виями приходится встречаться при возведении фундаментов опор мостов и других водопропускных сооружений.

Перемычками называют временные сооружения, предназначенные для ограждения места постройки фундамента от поверхностных вод.

Перемычки используют не только для постройки фундамента, но и для возведения дру­гих частей сооружения, расположенных ниже горизонта вод.

Отказ залог сваи

Кроме этого, важно точно провести геологические изыскания на объекте и вычислить глубину отказа сваи – так удастся оптимально использовать возможности свайного основания и предотвратить его разрушение. Проектный отказ сваи это определенный на основе множества исходных данных уровень грунта, на котором погружение сваи становится проблемным. Отказ измеряется в миллиметрах

Отказ измеряется в миллиметрах

Отказ измеряется в миллиметрах.

Важным понятием в производстве забивных работ является залог сваи.

Это величина, на которую опора готова погружаться.

Отказ сваи: понятие и расчеты

Это явление называется ложным отказом сваи.

Расчётный отказ – величина сугубо проектная.

При достижении данной величины свая погрузится до определённой отметки и сможет нести определённую нагрузку. Фактический отказ сваи нужен для того чтобы сравнивать его с расчётным отказом.

Для расчёта несущей способности свай сначала проводят всевозможные испытания:

1. Статистическое зондирование.
2. Испытание свай (статистические и динамические).
3. Исследование грунтов.

Расчёт производится согласно СНИП 2.02.03-85 «Свайные фундаменты». Где:

1. Sel — упругий отказ сваи
2. m4 — масса ударяемого элемента;
3. m1 — масса ударяемого приспособления;
4. Ed — расчётная энергия от удара молота по стержню
5. m2 — масса стержня и наголовника;
6. А – поперечная площадь сваи;
7. Sa — остаточный отказ сваи
8. М – специальный коэффициент категории грунтов;

Что такое отказ сваи при забивке

Суть этого принципа заключается в следующем: измерения производятся после определённого числа ударов, а полученное значение потом делится на их количество.Измерение залога сваи зависит от типа сваебойного механизма.

Если он оснащен дизельным молотом одиночного типа, то измерения можно производить после 10 ударов.При применении гидромолота лучше опираться не на количество ударов, а на время работы механизма.

Расчетный период чаще устанавливается в минуту. Затем требуется узнать, сколько ударов произвел гидромолот за отведенное время, а после разделить полученную глубину сваи при забивке на число ударов.В современном строительстве сваи можно не только вбивать, но и вдавливать. Для этого используются специальные механизмы.

Так как гидромолот не приспособлен наносить удары по свае, залог также рассчитывается исходя из времени его работы. С таким устройством работы выполняются в несколько приёмов.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Динамический метод определения несущей способности свай по грунту.

Динамический метод заключается в определении несущей способности сваи по величине отказа сваи после отдыха. Отказ – это величина, на которую погружается свая за один удар после отдыха. Висячим сваям, не добивая до проектной отметки, дают отдых (пески – одна неделя, супеси – 2 недели, глина — 3). После отдыха производят добивку сваи до проектной отметки и измеряют отказ сваи. По величине отказа по формуле Герсиванова определяется несущая способность сваи. Динамический метод испытывается для контроля фактической несущей способности сваи на строительной площадке. Зная параметры сваебойного оборудования, определяется проектный отказ. Если фактический отказ оказывается больше проектного, то фактическая несущая способность сваи меньше проектной и, соответственно, в проект вносятся изменения. Забитые опорные стержни в песчаный грунт и выдерживают 3 суток. Опоры в глинистой почве выдерживают 6 суток. Потом приступают к динамическим испытаниям. Это объясняется тем, что возникает ложный отказ и засасывание опорных стержней. После серии ударов по оголовнику, опора перестаёт погружаться в основание. Через несколько суток опора опять продолжает погружаться под ударами молота. Такое явление называют ложным отказом. Ложный и истинный отказы свай Происходит ложный отказ при погружении опор в грунтовое основание средней плотности из-за частых ударов молота. Вокруг конца опорного стержня образуется грушевидное уплотнение почвы, которое оказывает повышенное сопротивление продвижению сваи вглубь. За время остановки забивки опор на несколько суток, уплотнение вокруг свайного стержня рассасывается за счёт медленного отжима воды из этой области. При возобновлении забивки, свая продолжает погружаться. Весь процесс повторяют, пока опора не займёт своё проектное положение. Погружение свай в глинистую почву может вызвать её разжижение, то есть происходит нарушение грунтового основания. Такое нарушение вызывает поднятие грунтовой воды вверх вдоль ствола опоры. Это значительно уменьшает сопротивление почвы погружению сваи. Происходит засасывание опоры. Погружение сваи прерывают. Через несколько суток сопротивление основания восстанавливается. Забивку свай продолжают до полной установки. Посмотрите видео, как монтировать сваю до проектного положения. Испытания свай динамическим методом 1. Явления, происходящие в грунте при забивке сваи.

Величина погружения

Для увеличения отказа

Такой же эффект может быть получен при добавлении воды в около свайное пространство во время забивки. При погружении свай через водонасыщенные глинистые грунты величина отказа с увеличением глубины забивки может увеличиваться и свая как бы проваливается в водонасыщенное основание.

Получение истинного

В 1911 г. профессор Н.М. Герсеванов

Достоинства 1. Простота2. Малая стоимость Недостатки 1. Не точные результаты для глини-стых грунтов Отказ сваи – погружение сваи от 1 удара молота. Отдых – время, в течение которого перестают забивать сваю и происходит релаксация напряжений (2-5 недели) Отказ до отдыха – ложный, после отдыха – истинный. Добивку свай после «отдыха» производят свайным молотом массой в 1.5…1.25 раза больше массы сваи, а при длинных сваях – молотом с массой не менее массы испытываемой сваи. Чем глубже погружается свая, забиваемая свайным молотом, тем больше сопротивление оказывает грунт ее внедрению. В результате от каждого удара получается все меньший и меньший отказ. Недостатком динамических испытаний является необходимость перехода от сопротивления сваи динамическому погружению к сопротивлению ее под действием статической нагрузки.

Поможем написать любую работу на аналогичную тему

Динамический метод определения несущей способности свай по грунту.

Динамический метод определения несущей способности свай по грунту.

Динамический метод определения несущей способности свай по грунту.

Источник

Размеры свай разного вида

Помимо геологических условий и конструктивных особенностей возводимых зданий глубина заложения свайного основания зависит и от типа опор.

Винтовые

Винтовые сваи

Для определения параметров опор оснований под легкие постройки небольших размеров иногда достаточно поверхностного анализа на участке. Если в самом низком месте строительной площадки на глубине до 50 см встречается глинистый или песчаный грунт повышенной плотности, то длина винтовых свай должна быть не менее 2 м. В других условиях производят расчет, учитывая уровень промерзания почвы.

К примеру, для строительства различных объектов в Подмосковье чаще всего используют винтовые сваи длиной 2-3 м. Конструктивные элементы небольшого диаметра востребованы при возведении заборов и беседок, а аналогичные изделия значительного сечения применяют для сооружения частного дома в несколько этажей.

Буронабивные

Они заливаются в предварительно подготовленные скважины, количество и расположение которых определяется проектом здания и технической документацией. Глубина бурения зависит от вида опор, которые могут быть без уширения, с корневидным основанием или уширенной пятой. При выборе конструкции определенного вида учитывают характеристики почвы и воздействующие на фундамент нагрузки.

Буронабивные сваи

Длина буронабивной сваи в грунте должна составлять не менее 3 м от подошвы ростверка или поверхности земли. Если используют конструкции без уширения, то их заглубляют в опорный пласт минимум на 1 м. Погружение опор в связный грунт с уширенной пятой не может быть менее 2 м или величины ее диаметра. Если строительство проводится на участках с погребенным слоем торфа, то конец свай располагают на 2 м ниже.

Диаметр стволов буронабивных опор определяется их длиной и высотой дома, и составляет:

• для конструкций до 10 м — 400 мм;
• для сооружений до 15 м — 500 мм.

Прочность свай размером от 15 до 30 м обеспечивается за счет стволов диаметром 600 мм.

Забивные

В зависимости от вида используемых материалов забивные сваи бывают деревянными, металлическими или железобетонными. Конструкции из дерева или металла перед погружением обрабатывают защитными составами. Посмотрите видео, как монтируют забивные сваи.

Минимальная длина железобетонных опор не превышает:

• для полых — 4 м;
• для сплошных — 3 м.

Стандартный размер может составлять от 3 до 16 м. Если глубина установки железобетонных опор предполагает значительное расстояние от поверхности до точки опоры, то используют составные сваи и комбинированный способ монтажа.
