Как работает швеллер на нагрузку

Как рассчитать швеллер на прогиб и изгиб

Расчет швеллера на прогиб – необходимый элемент при проектировании здания или другого объекта, в составе которого используется балка. Вычисления производят самостоятельно или с помощью специальных онлайн-калькуляторов.

Вручную расчеты выполняются следующим образом. Допустим, используется профиль 10П, сделанный из стали 09Г2С. Он имеет шарнирное крепление. Длина его 10 м. В справочнике находят еще несколько необходимых показателей: предел текучести для указанного сорта стали – 345 МПа, момент сопротивления по осям X и Y – 34,9 и 7,37 соответственно.

Максимальная нагрузка на изгиб при шарнирном закреплении появляется посредине балки и вычисления по формуле: M=W*Ryh.

Вычисляют допустимый момент для 2 вариантов:

• стенка расположена вертикально – 34,9*345=12040,5 H*m;
• стенка горизонтальна – 7,37*345=2542,65 H*m.

Вычислив момент, определяют допустимую нагрузку на швеллер:

• g1=8*12040,5/102=-96,3 кгс/м;
• g2=8*2542,65/102=20,3 кгс/м.

Для данного случая очевидно, что несущая способность у балки, расположенной вертикально, в 5 раз лучше, чем у профиля, установленного горизонтально.

Расчетные схемы

Схема укладки швеллера влияет на формулу расчета. По способу распределения давления и типу крепления различают 5 вариантов.

• Однопролетная с шарнирным опиранием – например, профиль, установленный на стены для межэтажного перекрытия. Нагрузка в этом случае равномерно распределена.
• Консольная – балка жестко закреплена одним концом, второй не опирается. Нагрузка равномерно распределена. Вариант применяют при обустройстве козырька из двух элементов.
• Шарнирно-опертая – более сложной конфигурации. Балка устанавливается на 2 опоры и консоль. Так монтирует балконы, например.
• Однопролетная с шарнирным опиранием, но с давлением, оказываемой двумя конструкциями. Примером служит швеллер, на который опирают 2 балки.
• Однопролетная, устанавливаемая на 2 основания и на которую опирается еще одна балка.
• Консольная, сосредоточенная одной силой.

Валера

Голос строительного гуру

Задать вопрос

При одинаковых размерах профиля, но при разном способе опирания профиль будет выдерживать разную нагрузку. Так что учитывать это нужно даже при строительстве козырька над гаражом.

Исходные данные

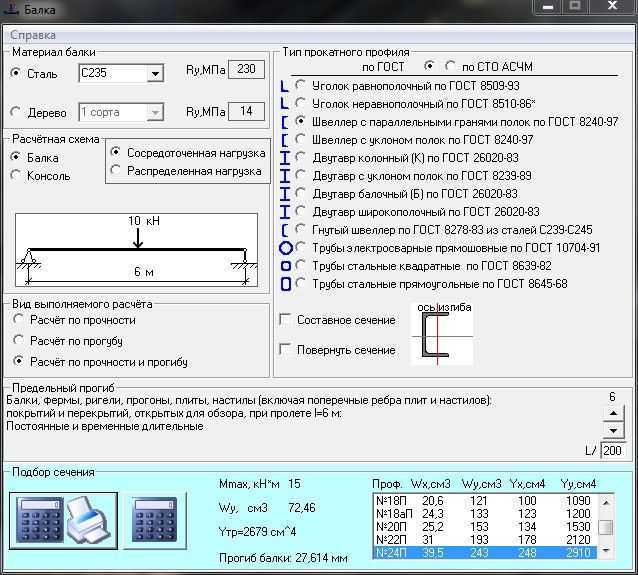

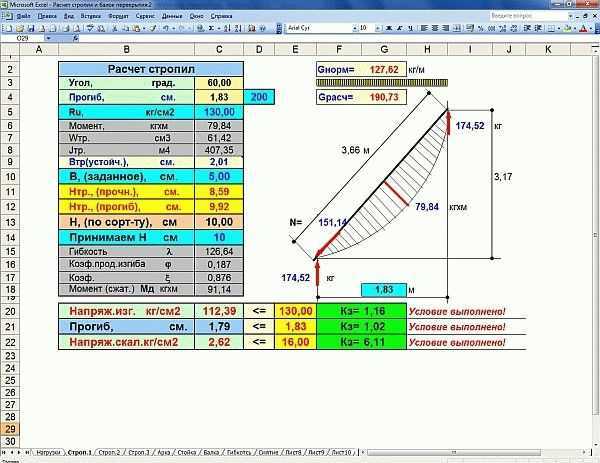

Расчет допустимой нагрузки на швеллер проще рассчитать, используя онлайн-калькуляторы. Чтобы получить результат, необходимо указать нужные данные. Список включает:

• тип расчетной схемы;
• длину пролета в метрах;
• нормативную нагрузку – данные о ней получают из соответствующего ГОСТа;
• расчетную нагрузку, то есть ту, что как предполагается, создает конструкция;
• количество изделий, необходимых для перекрытия, козырька, балкона;
• расположение – вертикальное или горизонтальное;
• расчетное сопротивление – зависит от марки стали;
• тип используемого профиля – указывается вид балки, серия – П, У, Э, и толщину стенки.

Достаточно ввести цифры в соответствующие окошки, чтобы получить необходимую величину.

Анализ результата

Калькулятор выдает итог в виде определенных показателей.

1. Вес балки – точнее 1 погонного метра изделия. Он позволяет оценить вес будущей балки и учесть нагрузку, которую он создает на стену и фундамент.
2. Момент сопротивления швеллера – необходимый для обеспечения стабильности конструкции.
3. Максимальный прогиб, допустимый для швеллера, перекрывающего пролет.
4. Расчет по прочности указывает момент сопротивления изделия, которое решили использовать. Здесь же указывается главный определяющий параметр – запас, то есть, показатель, указывающий, насколько момент сопротивления выбранного профиля больше или меньше расчетного. Если в результате вычислений появляется значение со знаком «+», швеллер можно использовать, если со знаком «-» – балка не подходит.
5. Расчет по прогибу показывает собственно величину прогиба, которая возникает у швеллера под влиянием нормативной нагрузки. Запас определяет, насколько устойчивость профиля превосходит или не дотягивает до предельных.

Прикидочный способ расчета нагрузки на швеллер

Чтобы произвести расчет надо сделать следующее:

-Сперва определить полную нагрузку, которая будет действовать на балку – и умножить ее на нормативный коэффициент надежности по нагрузкам.

-Полученный результат умножить на шаг балок (в данном случае это касается швеллеров).

Далее необходимо сделать расчет максимально изгибающегося момента.

Все данные для швеллера берутся по ГОСТу.

Формула такова: изгибающий момент Мmax будет равен расчетной нагрузке умноженной на длину швеллера в квадрате. Единица измерения — килоНютоны на метр. ( 1 кНм = 102 кгсм)

Затем перейти к вычислению нужного момента сопротивления балки.

Формула такова: момент сопротивления Wтр будет равен Мmax, который умножен на коэффициенты условий работы и поделен на 1,12 (это коэффициент для учета пластически деформаций).

Таким образом получим требуемое сечение. Но при этом нужно помнить, что номер швеллера должен быть больше требуемого момента сечения.

Максимально допустимый прогиб: важнейшая характеристика швеллера

При выборе конструктивного материала и допуске его к использованию в строительстве используются различные расчётные данные: минимальный момент сопротивления, изгибающий момент, нормальное напряжение и т.д.

Однако, самой важной характеристикой является максимально допустимый прогиб. Вычисляется он следующим образом: коэффициент 5/384 умножается на дробь

В числителе дроби находится произведение расчётной нагрузки на ¼ длины пролёта швеллера. В знаменателе – произведение момента инерции на показатель продольной упругости материала, из которого изготовлен швеллер (его модуль).

Полученные результаты являются исчерпывающим расчётом, позволяющим выяснить, действительно ли подходит швеллер для использования в той или иной части конструкции.

Способы выбора оптимального размера сечения профиля

Наиболее точным вариантом подбора номера и типа двутаврового профиля является проведение профессиональных расчетов. Именно этот способ применяется при проектировании ответственных крупногабаритных объектов. При строительстве небольших зданий можно воспользоваться онлайн-калькулятором.

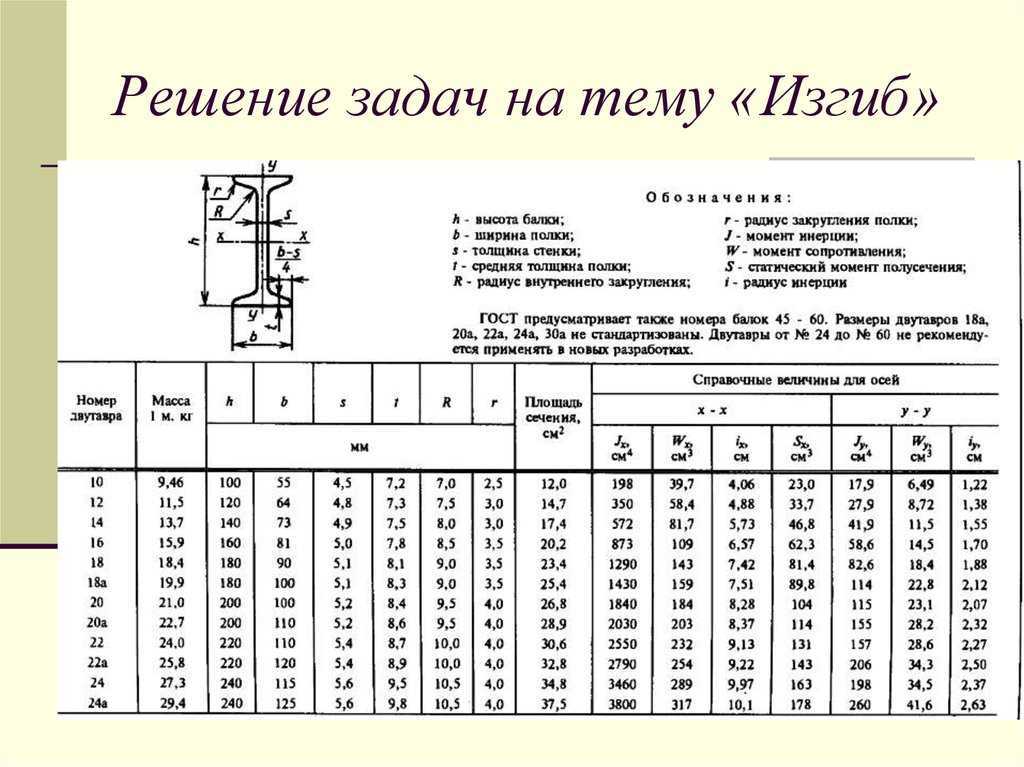

Для примерного определения размера профиля можно воспользоваться таблицей соответствия номера двутавровой балки максимально допустимой нагрузке:

Общая нагрузка, кг/м 2	Длина пролета
3 м при шаге, м	4 м при шаге, м	6 м при шаге, м
1,0	1,1	1,2	1,0	1,1	1,2	1,0	1,1	1,2
300	10	10	10	10	12	12	16	16	16
400	10	10	10	12	12	12	20	20	20
500	10	12	12	12	12	12	20	20	20

Из этой таблицы видно, что для двутавровой балки номер 10 максимальная длина пролета составляет 4 м при шаге 1,2 м, нагрузка – 400 кг/м 2 , для номера 16 длина пролета может достигать 6 м, нагрузка, которую он может выдержать, – 300 кг/м 2 , для профиля 20 – 6 м и нагрузка 400 кг/м 2 .

Номера, литеры и ГОСТы

По способу производства швеллер бывает гнутый и горячекатаный профиль. Различить их легко даже не специалисту — горячекатанный швеллер имеет четко выраженное ребро, а гнутого швеллера оно будет несколько закругленным. Прочие особенности различных видов швеллера определяются уже по их маркировке.

В частности, литеры А,Б и В в отношении партий горячекатанных швеллеров будут обозначать, что прокатка производилась с высокой (А), повышенной (Б) или обычной точностью (В).

Номер швеллера обозначает высоту его сечения, выраженную в сантиметрах.

Ширина профиля соответствует ширине полки и может колебаться в промежутке от 32 до 115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля. Высота сечения швеллера — это вообще главный параметр в его маркировке. Номер швеллера — это его высота с сантиметрах, а соседствующие с ним буквы обозначают, что сечение швеллера может быть:

1) с уклоном граней (серии У и С), где У — это уклон, а С или Сб — специальные серии. 2) с параллельными гранями (серии П, Э и Л), где Э означает экономичную серию, а Л — легкую. Литеры С (например — 18С, 20С и т.д.), можно встретить в изделиях, предназначенных для автомобильной промышленности или для строительства железнодорожных вагонов (ГОСТ 5267.1-90). Встречаются еще иногда и экзотические виды швеллеров. Например, ГОСТ 21026-75 определяют параметры швеллеров с отогнутой полкой (их используют при производстве вагонеток для шахт и рудников).

Самые востребованные размеры швеллеров

Наибольшей популярностью у потребителей пользуются швеллеры с номерами от 8 до 20 Их геометрические параметры в категориях П (то есть с параллельными гранями) и сериях У (с уклоном внутренних граней) совпадают, разница наблюдается только в радиусах закругления и углах наклона полок.

применяется в основном для укрепления конструкций внутри зданий бытового и производственного назначения. При его производстве используются полуспокойные (3ПС) и спокойные (3СП) углеродистые стали, для которой характерна отличная свариваемость.

широко используется в машиностроении, станкостроении и в других областях промышленности. Он также успешно используется при возведении мостов, стен и несущих опор при строительстве корпусов производственных зданий.

очень схож со швеллером «восьмеркой», но имеет более высокие прочностные характеристики и несущую способность, что позволяет снижать металлоемкость конструкций, возводимых с его участием.

— один из наиболее востребованных типов швеллеров. используется в строительных конструкциях для жесткого армирования несущих деталей, придавая им металлоконструкции особую прочность и жесткость. Швеллер 14 бывает обычной точности и повышенной.

Швеллер 20 выступает как несущий элемент при усилении мостов, при армировании перекрытий (в том числе и сложном) многоэтажных домов, в кровельных прогонах.

Благодаря высоким эксплуатационным качествам, «двадцатка» часто применяется в конструкциях с высокими нагрузками — как динамическими, так и статическими.

Встречаются и нестандартные применения швеллеров. Перфорированный (то есть «дырчатый») швеллер позволяет, к примеру, монтировать металлические конструкции без проведения сварочных работ, что значительно сокращает время монтажа. Для перфорации лучше всего подходят швеллеры с большой высотой полок и широким расстоянием между ними. Такие изделия обозначаются буквами ШП — «Швеллер Перфорированный» и чаще всего применяются при строительстве временных конструкций (например — строительных лесов) или складских стеллажей.

Для создания таких сооружений лучше подходят швеллеры с малыми номерами, поскольку вес стеллажа (а значит и швеллера, из которого он собран) не должен быть слишком большим.

При внутренней отделке помещений швеллеры используются в качестве «охранного» каркаса при прокладке проводов электросетей высокого напряжения.

Иногда швеллеры используют еще в качестве направляющего грузоподъемного устройства, в том числе, как пандусы для колясок и тележек.

В общем, применение швеллеров может быть разнообразным, но все-таки главное их назначение — это укрепление конструкций и способность выдерживать длительные нагрузки.

Инструкция к калькулятору

Исходные данные

Расчетная схема:

Длина пролета (L) — пролет через который переброшена балка или длина консоли.

Расстояния (A и B) — расстояния от опор до мест приложения нагрузок. Для 3 схемы А равна длине консоли балки, опирающейся на 2 опоры.

Нормативная и расчетная нагрузки — нагрузки, на которые рассчитывается квадратная труба. Рассчитать их можно с помощью следующих материалов:

• калькулятор по сбору нагрузок на балку перекрытия;
• пример сбора нагрузок на балку перекрытия;
• пример сбора нагрузок на стропила.

F_max  — максимально допустимый прогиб, подбираемой по таблице E.1 СНиПа «Нагрузки и воздействия», в зависимости от вида конструкции. Некоторые значения этого показателя приведены в таблице 1.

Таблица 1. Максимальный прогиб для некоторых конструкций согласно СНиП.

Вид балки	Длина пролета	Требования	Fmax
Балки перекрытий, покрытий, крыши	L ≤ 1 м	Эстетико-психологические, то есть такие, при которых прогиб балки не будет «бросаться в глаза»	1/120 (1/60)
L = 3 м	1/150 (1/75)
L = 6 м	1/200 (1/100)
L = 12 м	1/250 (1/125)
Балки покрытий и перекрытий при наличии на них элементов, подверженных растрескиванию (стяжек, полов, перегородок)	любая	Конструктивные	1/150 (1/75)
Перемычки	любая	Конструктивные	1/200
Примечания: 1. Без скобок Fmax указан для пролета, в скобках — для консоли. 2. В случае промежуточных значений длины пролета L максимальный прогиб Fmax находится по линейной интерполяции.

Количество труб — обычно указывается одна балка, но если есть желание ее усилить и положить рядом еще одну такую же балку, то следует выбрать в графе «две».

Расчетное сопротивление R_y— данный параметр зависит от марки стали. Основные значения этого показателя приведены в таблице 2.

Таблица 2. Расчетное сопротивление стали по ГОСТ 27772-88.

Марка стали	Аналог	Толщина проката	Расчетное сопротивление, Ry
Неизвестно	—	любая	210 МПа
C235	Ст3кп2 по ГОСТ 535-2005	2 — 20 мм	230 МПа
20,1 — 40 мм	220 МПа
С245	Ст3пс5, Ст3сп5 по    ГОСТ 535-2005	2 — 20 мм	240 МПа
20,1 — 30 мм	230 МПа
С255	Ст3Гпс, Ст3Гсп по    ГОСТ 535-2005	4 — 10 мм	250 МПа
10,1 — 20 мм	240 МПа
20,1 — 44 мм	230 МПа
С275	Ст3пс по ГОСТ 535-2005	2 — 20 мм	270 МПа
С285	Ст3сп, Ст3Гпс, Ст3Гсп по ГОСТ 535-2005	4 — 10 мм	280 МПа
10,1 — 20 мм	270 МПа
С345	12Г2С, 09Г2С по ГОСТ 19281-2014	2 — 10 мм	335 МПа
10,1 — 20 мм	315 МПа
20,1 — 40 мм	300 МПа
С345К	10ХНДП по ГОСТ 19281-2014	4 -10 мм	335 МПа

Размер трубы — здесь необходимо выбрать тот размер трубы, который вы хотите проверить на заданные нагрузки.

Результат

Вес балки — масса 1 погонного метра трубы.

W_треб — требуемый момент сопротивления профиля.

F_max — максимальный прогиб в сантиметрах, который допустим для балки, перекрывающей пролет длиной L.

Расчет по прочности:

W_балки — момент сопротивления выбранной трубы по ГОСТ 30245-2003. Если W_балки > W_треб, значит прочность балки обеспечена.

Запас — если в данной графе значение с минусом (-), то балка по прочности не проходит, а если с плюсом (+), то здесь показано, на какой процент балка имеет запас прочности.

Расчет по прогибу:

F_балки — прогиб, возникающий у рассчитываемой трубы под действием нормативной нагрузки.

Запас — то же самое, что и по отношению к моменту сопротивления.

Важность точного расчета прогиба швеллера

Точный расчет прогиба швеллера является важным этапом при проектировании и строительстве различных инженерных сооружений. Прогиб швеллера – это прогиб изгибаемого элемента под воздействием нагрузок. Он оказывает значительное влияние на прочность и устойчивость конструкции.

Неправильный расчет прогиба швеллера может привести к серьезным последствиям: деформациям, разрушению или снижению надежности конструкции. Таким образом, точность расчета прогиба швеллера является ключевым фактором для обеспечения безопасности и надежности сооружений.

Один из способов рассчитать прогиб швеллера – использование специальных калькуляторов. Калькулятор избавляет от необходимости проводить сложные математические вычисления вручную и позволяет быстро получить результаты расчета. Однако, для достижения точности расчета необходимо корректно ввести все необходимые данные, такие как размеры швеллера, тип нагрузки, условия эксплуатации и проч.

Ключевыми параметрами при расчете прогиба швеллера являются: материал швеллера, его геометрические размеры, длина, нагрузка и условия эксплуатации. Использование калькулятора облегчает процесс расчета, но необходимо иметь представление о технических характеристиках и свойствах материала, чтобы выбрать правильные параметры.

Таким образом, точный расчет прогиба швеллера является важным фактором для обеспечения безопасности и надежности конструкций. Использование специальных калькуляторов помогает упростить и ускорить этот процесс, но требует обязательного знания основных параметров и свойств материала

Правильный расчет прогиба швеллера влияет на долговечность и эксплуатационные качества конструкции, что особенно важно при строительстве инженерных сооружений

Какую нагрузку выдерживает швеллер 10

Швеллер считается самым распространенным изделием металлопроката. Это металлическая заготовка в виде балки, которая имеет форму буквы «П». К основным полезным функциям швеллера относят увеличение устойчивости и жесткости разных сооружений, что позволяет последним выдерживать высокие нагрузки.

Изделие изготавливается методом горячей деформации металла на прокатном стане без применения впоследствии дополнительной термической обработки. Все нормы выпуска швеллера 10П указаны в нормах стандарта ГОСТа 8240-97.

Швеллер 10 технические характеристики

В каждом стандарте по ГОСТу указаны технические характеристики швеллера 10П в зависимости от вида и способа его изготовления. Но к основным можно отнести ширину и длину заготовки.

Стандартная длина швеллера 10 варьируется в пределах от 4м до 12м, но встречаются и нестандартные размеры длиною в 13м. В таком случае предприятия металлопроката изготавливают изделие на заказ. После длины проката указывается его маркировка — индекс «П», что означает наличие параллельных граней в металлическом изделии. Ширина швеллера между полками указывает на его номер в сортаменте.

При выпуске изделия применяют обычную сталь марок ПС 3 или СП 3, низколегированную — 09г2с, которая увеличивает прочность и надежность заготовки, так как сталь содержит в себе сплав марганца. Обычно отличить заготовку горячего проката от холодного можно по внешнему виду: горячекатаный швеллер имеет слегка округленный внешний угол. Масса одного метра изделия — 8.59кг.

Какую нагрузку может выдержать 10 швеллер

Благодаря своим техническим характеристикам и конструкции изделие способно выдерживать осевые нагрузки и весьма устойчиво к нагрузкам на изгиб. Небольшая толщина швеллера служит, как правило, для возведения перекрытий на небольшом плече, создании перекидных сооружений средней длины.

С помощью швеллеров делают опоры для высоковольтных линий электропередач, краны, нефтяные вышки и прочие конструкции. Также часто подобные образцы находят применение в станкостроении, машиностроении и вагоностроении.

Большому распространению в промышленном производстве швеллера 10П поспособствовали его высокие характеристики прочности и надежности, а также доступная цена.

Швеллеры бывают разного размера и поэтому для каждого вида работ необходимо подбирать специальный металлопрокат. А для этого нужно знать на какую нагрузку его можно рассчитывать. Расчет нагрузки швеллера производится из того какой вид балки, и куда идет нагрузка. Удобней сделать расчет, представляя схему балки.

Описание и виды швеллеров

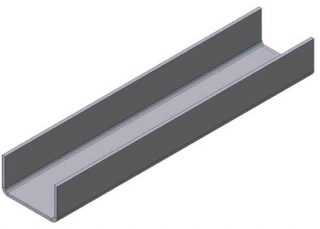

Швеллер – П-образный фасонный профиль

Швеллер – вид фасонного профиля. Это изделие с П-образной конфигурацией, состоит из стенки и полочек. Последние могут быть параллельными друг другу, с уклоном внутрь, разной длины. Конфигурация и габариты изделия определяют его назначения.

Различают горячекатаный швеллер и гнутый.

Горячекатаный – изготавливается методом горячей прокатки. Полосу стали прогревают до температуры в +1000°С и подают на стан. Валки придают заготовке П-образную форму. У такой балки полки точно параллельны друг другу. Углы жесткие. Такие конструкции чаще всего используются для армирования, так как способны выносить очень высокие несущие нагрузки.

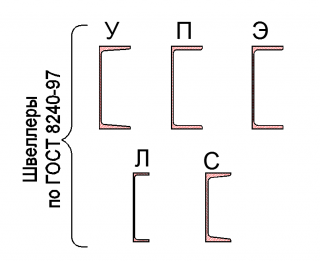

Различают 5 видов горячекатаного швеллера:

• П – элемент с параллельными полочками;
• У – внешние углы граней достигают 90 градусов, а внутри создают уклон за счет разной толщины. Величина наклона не превышает 10%;
• Э – за счет скругления параллельных полочек изделие, в целом, меньше весит, при таких же прочностных характеристиках;
• Л – облегченный вариант с меньшей толщиной стенки и граней;
• С – специальный профиль с конфигурацией, определяемой потребностями промышленной отрасли.

Гнутый профиль отличается скругленными углами внутри и снаружи. Его изготавливают холодным методом. Стальную полосу сгибают на валках без предварительного прогрева. Такая технология дороже, но получаемый швеллер намного прочнее и долговечнее. Его можно использовать для напрягаемого каркаса. Различают 4 варианта:

• В – с наклоненными внутрь гранями;
• П – с параллельными полочками;
• Л – вариант меньшей толщины и массы при других стандартных размерах;
• С – специальный.

На что обращаете внимание при выборе швеллера в первую очередь?

На запас прочности
88.41%

На способ изготовления
6.44%

На наличие сертификата качества
5.15%

Проголосовало: 233

Классификация

Благодаря отличным эксплуатационным характеристикам изделие нашло широкое применение в промышленности. Профиль его поперечного сечения по виду напоминает букву «П», что обеспечивает высокий уровень жесткости. В строительстве, когда необходимо возведение надежного сооружения, незаменим при изготовлении перекрытий, из него получаются разного типа надежные опоры и ограждения, им укрепляют металлические ворота, оконные проемы.

Выпускается швеллер нескольких видов, на группы разделяют по определенным критериям.

По технологии производства. Прокат этой разновидности бывает гнутым и горячекатаным. У изготовленного методом горячей прокатки основание и вертикальные грани находятся под прямым либо острым углом, гнутым присущ округлой формы изгиб. Конструкции сварного вида, изготовленные путем сварки двух уголков, а также стальные балки Н-образной формы называются швеллер двутавровый.

По точности. Металлопрокат этого вида делят на типы: А, Б и В. Первый означает высокую точность, второй – повышенную, третий – обычную.

По прочности. Этот показатель информирует о том, насколько швеллер окажется надёжен к прилагаемым динамическим нагрузкам. Бывает обычной или повышенной прочности.

Горячекатаный стальной швеллер: нормативы, сортамент, характеристики

Сортамент этой продукции определяется ГОСТом 8240-89. Размер профиля характеризуется номером, который равен (примерно) высоте стенки, взятой в сантиметрах. В соответствии со стандартом выпускают продукцию:

• С уклоном внутренних граней полок. В маркировке после номера присутствует буква «У». Норматив предусматривает производство изделий с высотой стенки 50-400 мм, шириной полки 32-115 мм, толщиной стенки 4,4-8,0 мм, толщиной полки 7,0-13,5 мм. Если в обозначении между номером профиля и буквой «У» присутствует буква «а», это означает, что изделие имеет увеличенную ширину и толщину полок. Основная область применения этого вида швеллера – строительство. Благодаря некоторому утолщению во внутренних углах, профиль обладает повышенными прочностными характеристиками. Такая металлопродукция используется в каркасном строительстве, для устройства перекрытий, сооружения ферм, лестниц, малых архитектурных форм, металлических конструкций различного назначения.
• С параллельными внутренними гранями полок. В маркировке после номера указывается буква «П». Индекс «а» свидетельствует о наличии усиленных полок. В соответствии с нормативом, высота стенки изделий находится в диапазоне 50-400 мм, ширина полки – 32-115 мм, толщина стенки – 4,4-8,0 мм, толщина полки – 7,0-13,5 мм. Этот тип швеллера имеет сферы использования, схожие с изделиями с уклоном внутренних граней полок. Профиль с параллельными внутренними гранями эффективен в тех случаях, когда сопряжение с другими частями конструкции происходит по внутренней поверхности изделия.

Таблица геометрических характеристик горячекатаного швеллера

Номер швеллера	Высота профиля, см	Ширина полки, мм	Толщина стенки, мм	Толщина полки, мм	Масса 1 м, кг
С уклоном внутренних граней полок
5У	5	32	4,4	7,0	4,84
6,5У	6,5	36	4,4	7,2	5,9
8У	8	40	4,5	7,4	7,05
10У	10	46	4,5	7,6	8,59
12У	12	52	4,8	7,8	10,4
14У	14	58	4,9	8,1	12,3
16У	16	64	5,0	8,4	14,2
16аУ	16	68	5,0	9,0	15,3
18У	18	70	5,1	8,7	16,3
18аУ	18	74	5,1	9,3	17,4
20У	20	76	5,2	9,0	18,4
22У	22	82	5,4	9,5	21,0
24У	24	90	5,6	10,0	24,0
27У	27	95	6,0	10,5	27,7
30У	30	100	6,5	11,0	31,8
33У	33	105	7,0	11,7	36,5
36У	36	110	7,5	12,6	41,9
40У	40	115	8,0	13,5	48,3
С параллельными гранями полок
5П	5	32	4,4	7,0	4,84
6,5П	6,5	36	4,4	7,2	5,9
8П	8	40	4,5	7,4	7,5
10П	10	46	4,5	7,6	8,59
12П	12	52	4,8	7,8	10,4
14П	14	58	4,9	8,1	12,3
16П	16	64	5,0	8,4	14,2
16аП	16	68	5,0	9,0	15,3
18П	18	70	5,1	8,7	16,3
18аП	18	74	5,1	9,3	17,4
20П	20	76	5,2	9,0	18,4
22П	22	82	5,4	9,5	21,0
24П	24	90	5,6	10,0	24,0
27П	27	95	6,0	10,5	27,7
30П	30	100	6,5	11,0	31,8
33П	33	105	7,0	11,7	36,5
36П	36	110	7,5	12,6	41,9
40П	40	115	8,0	13,5	48,3

Расчет табличного веса швеллера осуществляется с использованием среднего значения плотности различных марок стали – 7,85 г/см3.

Железобетонные ребра жесткости для дома

Согласно стандартам, имеется целых 16 видов балок из железобетона! Наиболее часто используются четыре: стропильная, с параллельными поясами; односкатная; двускатная; подстропильная. Особенность подобных «ребер» в том, что их можно изготавливать не только на производстве, но и самостоятельно. Однако тут есть тоже свои стандарты при расчетах:

• армирование идет по схеме: диаметр прута 12–14 мм, укладка в 4 ряда – 2 сверху, 2 снизу;
• заливка непрерывная, в один прием;
• высота изготовленной балки не ниже 5 % от длины проема;
• пропорция ширины – 7 единиц высоты к 5 единицам ширины.

Стропильная перемычка из железобетона

Помимо преимуществ (оптимальное распределение нагрузки, надежность, неподверженность коррозии, долговечность), есть и существенные недостатки, ограничивающие применение подобных перекрытий. Это необходимость использования специальных приспособлений и большой вес.

Учет марки стали при определении прочности

Когда выполняется вычисление прочности, учитывается марка стали. Для сложных климатических условий двутавровая балка изготавливается из не хрупкой стали. Лучше выбирать максимально прочные марки. Здесь следует учитывать, что изделие более высокой прочности может иметь габариты меньше и, значит, величина допустимого давления будет меньше.

Именно поэтому грамотный расчет прочности выполняется в нескольких разных вариантах, затем параметры сравнивают. Для определения прочности надо разложить прилагаемую силу по осям и определить максимальные моменты вокруг этих осей.
