Самостоятельная установка секционных ворот алютех: инструкция по монтажу

Подготовка к монтажу

Монтажные работы конструкции представленной фирмы должны осуществляться в тех гаражных помещениях, где проем подходит под принятые критерии:

проем и стены должны быть кирпичными, металлическими, бетонными или выполненными из шлака;
несущие сооружения должны отличаться повышенной прочностью и жесткостью. В дальнейшем на них будет оказываться нагрузка;
стороны по бокам должны иметь строго вертикальное положение;
потолок должен быть ровным.

Для установочных работ потребуется:

перфоратор;
дрель;
ключи;
молоток;
рулетка, строительный уровень;
ножницы, режущие металл;
сверла и бур для металла;
отвертки.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

Опорная коробка.
Рулонное полотно.
Направляющие.
Петли.
Валы.
Регулирующие баланс пружинные системы.
Подвесы.
Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

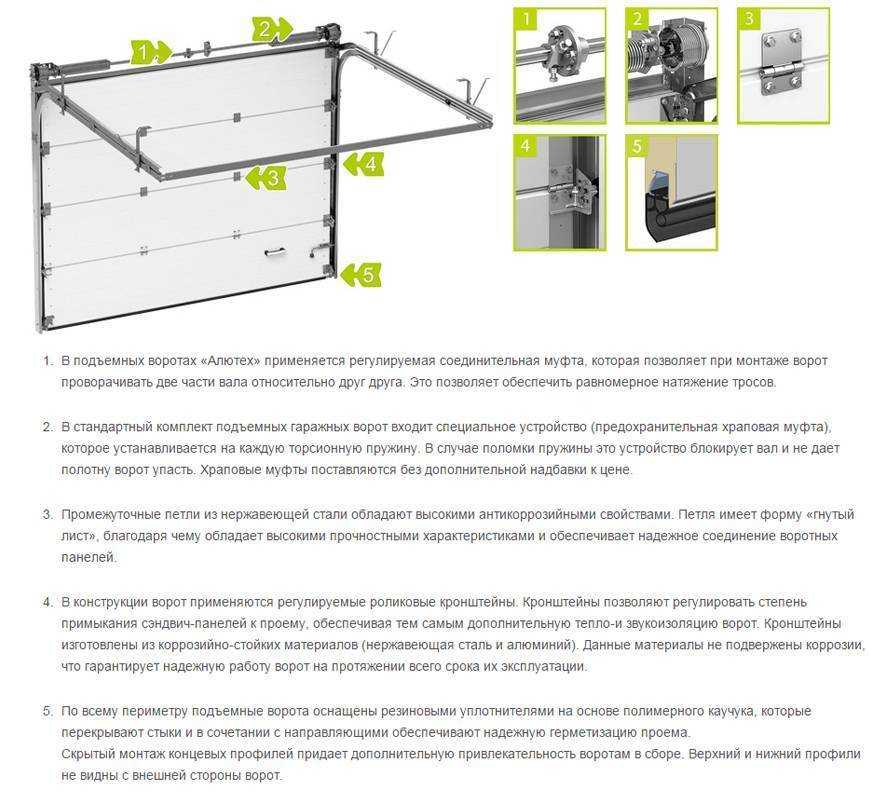

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

Распахивающиеся (4).
Из сэндвич-панелей (секции, 1).
С подъемно-поворотным механизмом (2).
Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Как закрепить направляющие

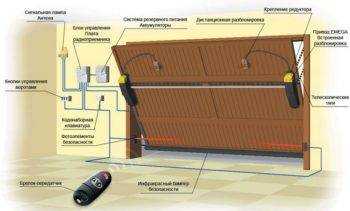

Автоматика для секционных гаражных ворот

Инструкция по монтажу ворот Алютех дает подробное описание работ с указанием мельчайших деталей, нюансов и даже категории инструментов. Первым этапом является монтаж направляющих.

Процедура проводится в такой последовательности:

Проверка комплектности изделия, соответствие его габаритам проема.
Нанесение разметки. Высверливание отверстий под анкерные болты.
Крепление направляющих к основаниям. Сначала крепятся вертикальные, затем потолочные профили. Здесь потребуется помощь нескольких человек для подъема, фиксации и прикручивания конструкций.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

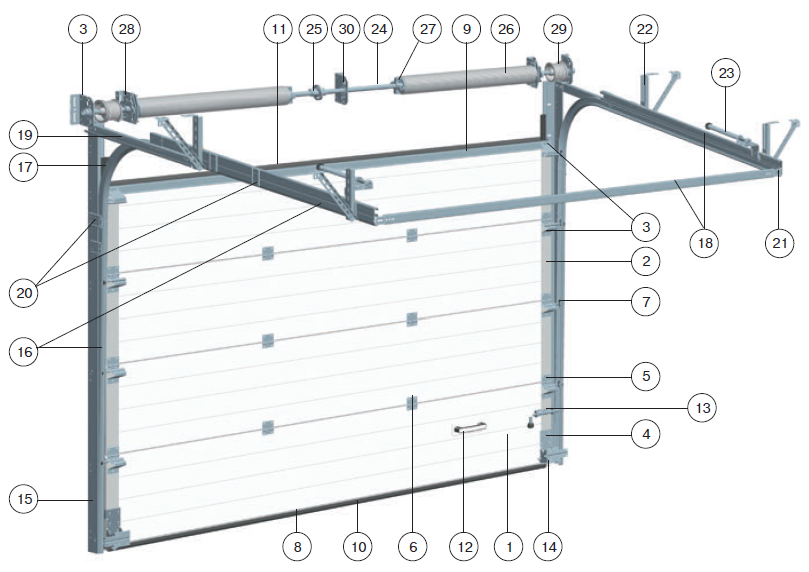

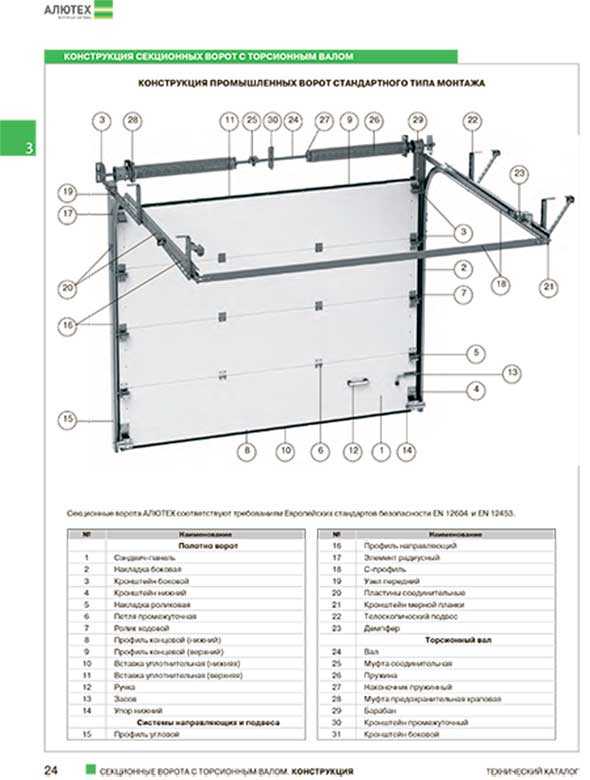

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны
Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
- высокий подъем — прибавить надо 65 мм и 850 мм.

  При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Монтаж распашных ворот

Рекомендуется устанавливать короб тогда, когда возводят сам гараж. А точнее, когда стены на половину построены. Но, в любом случае, схема монтажа всегда остается неизменной:

Подготавливают ямы под столбы размером 0,5 м;
Снизу на столбы приваривают пару перекладин. Они ответственные за удержание деталей в бетоне.

Подготовка столбов перед заливкой фундамента:

К нижней части столба подваривают стальные пластины. Чтобы опора сильнее упиралась в грунт;
0,5 м столба, погруженные в землю, обрабатывают защитным составом от влаги. В качестве такой смеси подойдет битум или можно просто накрыть рубероидом;
Устанавливают короб в подготовленные углубления, точно выставляя его в проеме. Здесь следует воспользоваться строительным уровнем;
Когда возводят стены, в них предварительно кладут детали. К ним приваривают столбы. В роли таких деталей нередко выступает арматура. Ее кладут через каждые 6-8 рядов;
Подготавливают бетонную смесь. В соотношении 1:2:2 берут цемент, песок и щебенку;
Раствор цемента заливают в углубления и утрамбовывают. Можно подумать, что это делают для того, чтобы сделать положение столба более устойчивым. На самом деле, так выдавливают остатки воздуха, который попал в раствор при замешивании. Воздушные поры будут сильно снижать прочность раствора;
Створки вешают на короб только тогда, когда полностью высохнет и схватится бетонный раствор.

Для удобства можно оснастить ворота калиткой. Процесс изготовления и монтажа таких конструкций ничем не отличается.

В одну из половинок воротного полотна вставляют четыре детали, образующие пространство для двери. Вертикальные элементы монтируют в высоту, а горизонтальные выступают в роли перекладин между первыми.

Конструкцию собирают на этапе создания рамы под одну из половинок полотна.

Производство двери ничем не отличается от изготовления секций. Трудности возникают в том, что сама створка должна быть обшита стальным листом. А если нужно сделать дверной проем, то его нужно оставить открытым, а остальное покрыть сталью.

Перед вырезанием проема, делают замеры, пометки. Только после этого приступают к вырезанию.

Вырезанные элементы перекладывают на раму и точечно приваривают. Листовые участки должны образовывать стыки на дополнительных профилях. Это повышает общую жесткость конструкции.

Каждый владелец самостоятельно решает, какого размера будет его калитка. Это зависит от того, насколько удобно ему будет проходить через нее. И, конечно, ее размеры будут зависеть и размеров воротного сооружения.

Если половина полотна имеет ширину 1,5 м, то калитка не должна быть шире одного метра. Высота калитки будет зависеть от общей высоты конструкции и расположения самой двери. Оптимально допустимая высота – 1,8-2,1 м.

Напоследок хочется напомнить, что ворота изготавливают из металла. А этот материал нуждается в надежной защите от коррозии. Поэтому после установки ворота рекомендуется покрыть грунтовкой или покрасить. Так ворота будут не только защищенными от ржавчины, но и станут намного привлекательнее.

Грунтовую смесь наносят валиком или кистью. Грунтовка должна быть нанесена равномерно и тщательно. Нельзя пропускать участки. После просыхания смеси, конструкцию следует окрасить. Если не лениться, а покрасить ворота в два слоя, то цвет станет более насыщенным, а поверхность — более устойчивой к коррозии.

Надеемся, наша статья поможет вам разобраться с задачей – как установить распахивающиеся гаражные ворота своими руками.

Как подготовить проем к установке ворот и осуществить монтаж конструкции

После решения установить ворота приходят первые сомнения.

Как установить?
Как подготовить проем?
Как снять размеры?
Подойдет ли выбранный вид ворот под конструкцию гаража?
Как собирать ворота?

В этой статье мы детально расскажем о:

элементах конструкции;
возможностях монтажа;
работе замерщика и монтажников;
подготовке проема;
проверки ворот после установки.

Конечно, за установку ворот приходятся платить, но с другой стороны вы получаете ряд неоспоримых преимуществ:

Чтобы развеять последние сомнения в заказе монтажа у профессионалов, ответьте на несколько вопросов:

Знаете ли вы особенности проема гаража и материал, из которого он построен?
Что такое перемычка?
Какой у вас размер заплечников?

Если вы не готовы сходу ответить на все вопросы, то это статья предназначена для вас.

Преимущества ворот Алютех

Ворота Алютех можно установить своими руками, пользуясь инструкцией

Конструкции приобретаются в стандартных размерах или изготавливаются на заказ.

Пользователи отмечают следующие достоинства секционных ворот АЛЮТЕХ:

Высокая прочность, обеспечивающая надежную защиту от взлома, случайных и преднамеренных механических воздействий.
Невосприимчивость к коррозии. Все детали сделаны из нержавеющей стали или покрыты цинком, лаком, полимерным напылением.
Презентабельный внешний вид. Изделия смотрятся дорого, броско и престижно.
Длительный срок эксплуатации. Изделия рассчитаны на 25000 циклов, что при ежедневном использовании составляет 15-20 лет.
Широкий выбор вариантов оформления. При стандартных 10 цветах есть более 200 их оттенков. Кроме этого, можно приобрести модели с окошками и калитками.
Отличная теплопроводность. При толщине полотна 45 мм она соответствует кирпичной стене 60 см.
Безопасность. Ворота надежно держатся в откатных направляющих, предусмотрена защита от защемления пальцев.
Герметичность. На секциях установлены лепестки и уплотнители, предотвращающие попадание в гараж влаги, пыли и сквозняков.
Бесшумность. Работа двойных роликов с подшипниками качения практически бесшумна.
Возможность самостоятельного монтажа ворот Алютех. Подробная инструкция делает это мероприятие максимально простым.

Инструкция по монтажу

Рассмотрим, как производится установка секционных ворот Алютех с автоматикой:

Закупаются необходимые комплектующие, в нашем случае. Это направляющая, несколько секций (из которых состоит полотно ворот Алютех), крепежные элементы и прочие доборные детали;
Следующий шаг – подготовка проема гаража. Нужно зачистить его стенки и торцы, на которых будут производиться монтажные работы. От пола по стенам отмеряется 1 метр, на нужном расстоянии ставится отметка. Для удобства можно пользоваться комплектующей направляющей;

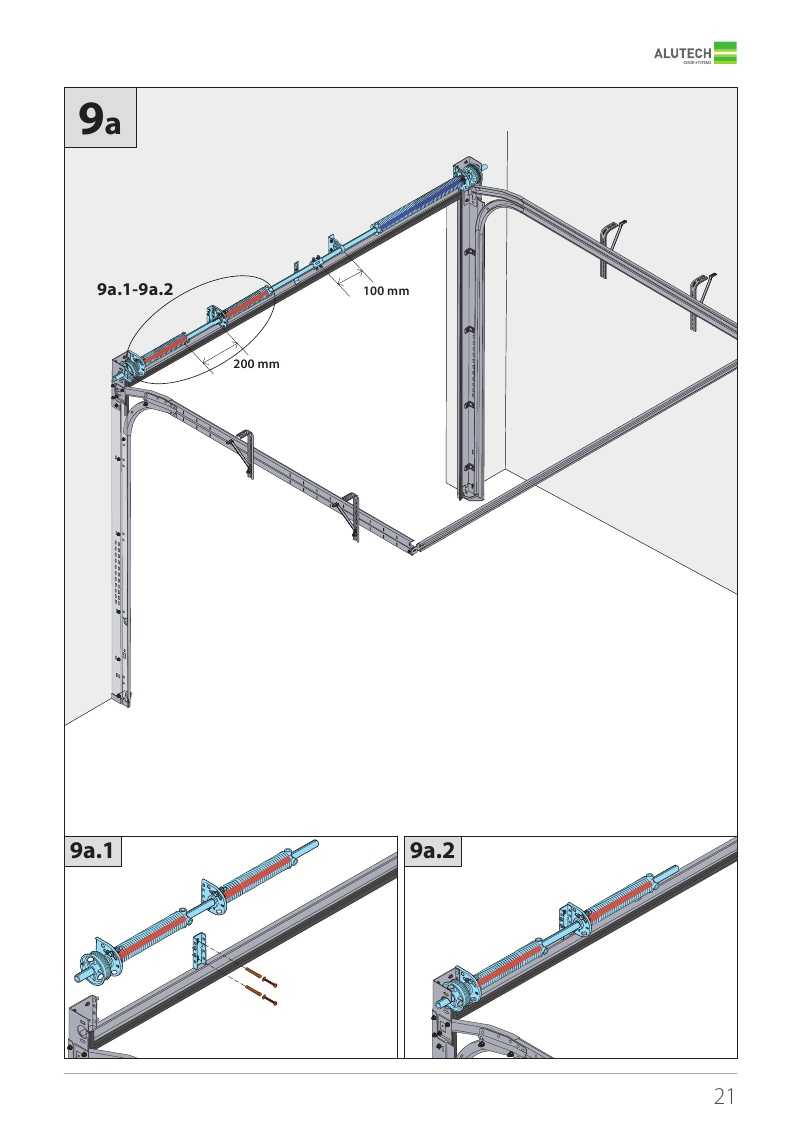

Схема установки секционных ворот Алютех
После собираются вертикальные направляющие. Каждая из них вставляется в отдельный паз, зажимается. Следом нужно их приложить друг к другу. Все уплотняющие должны стыковаться друг с другом, если этого нет, то нужно их подрезать и состыковать;
В пазы между отдельными рельсами вкручиваются винты. Специалисты рекомендуют использовать М6х12 и М8;

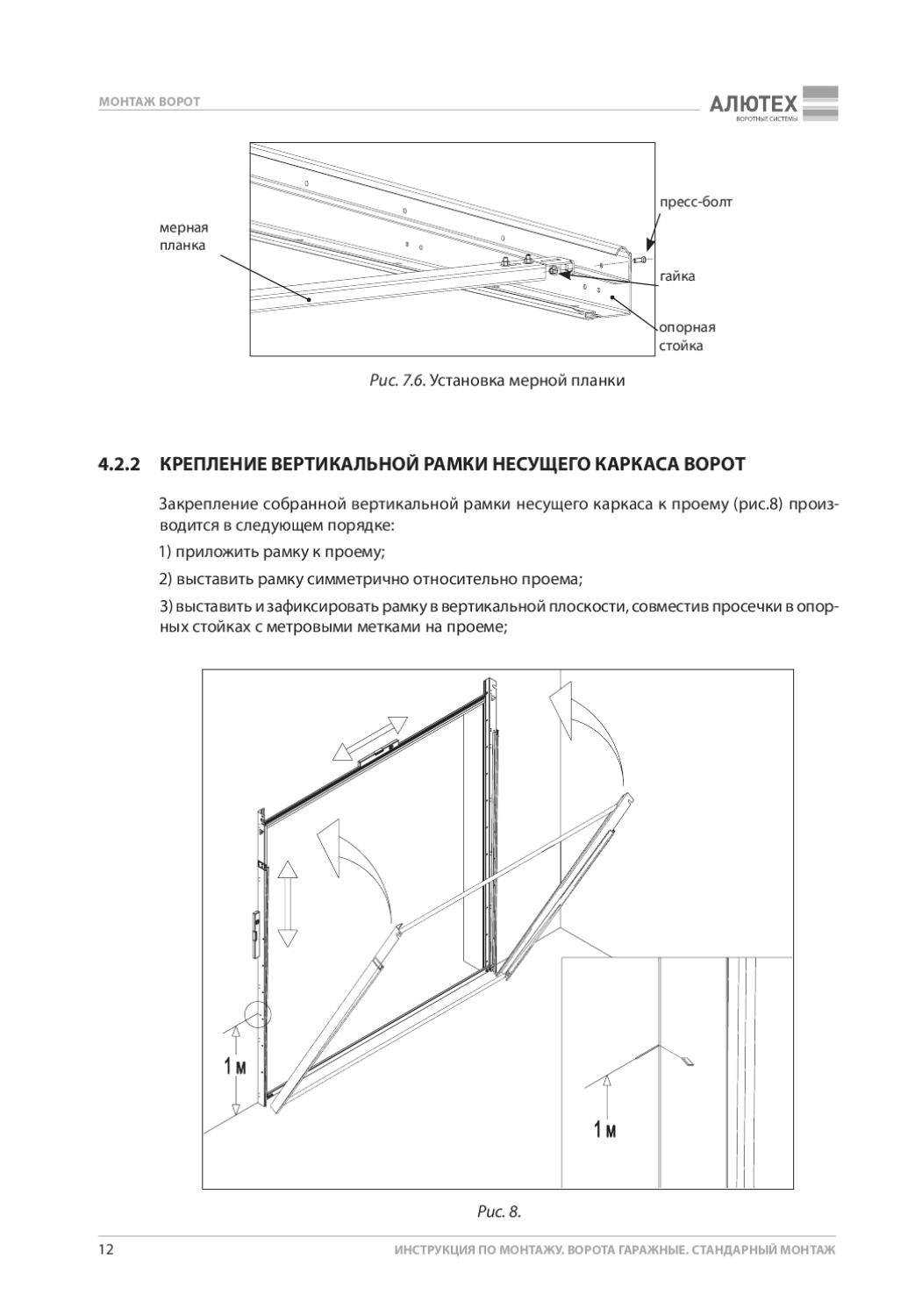

Готовая рамка примеряется к проему. Если размеры подобраны правильно, то она должна без проблем войти в него. На стены по уровню отметок устанавливаются рычаги или приводы, которые будут контролировать движение полотен;
Схема установки привода
На верхнюю часть конструкции крепится подвижный вращающийся механизм. Он будет отвечать за движение и подъем секций. К стене его крепят дюбелями;
В трех равноудаленных между собой, точках, монтируются углы, которые будут служить дополнительным устройством жесткости конструкции;
Перпендикулярно вертикальным направляющим устанавливаются горизонтальные, на которые будут накручиваться панели. На полученную рамку также монтируют рычаги. В итоге должен получиться квадрат, ширина которого ровняется ширине гаражного проема;
Горизонтальная направляющая
Первой устанавливается и закрепляется шпильками и штифтами первая секция, далее к ней прижимается вторая и так до конца. Между собой они соединяются петлями;
В последнюю очередь делается настройка привода, дополнение конструкции сенсорами удаленного управления и проверка всех креплений на прочность.

Такая же схема используется для установки ворот без автоматики, но тогда вместо привода монтируются пружины. Для того чтобы установить откатные ворота применяется похожая инструкция, но только там вместо вертикальных направляющих первыми монтируются горизонтальные напольные.

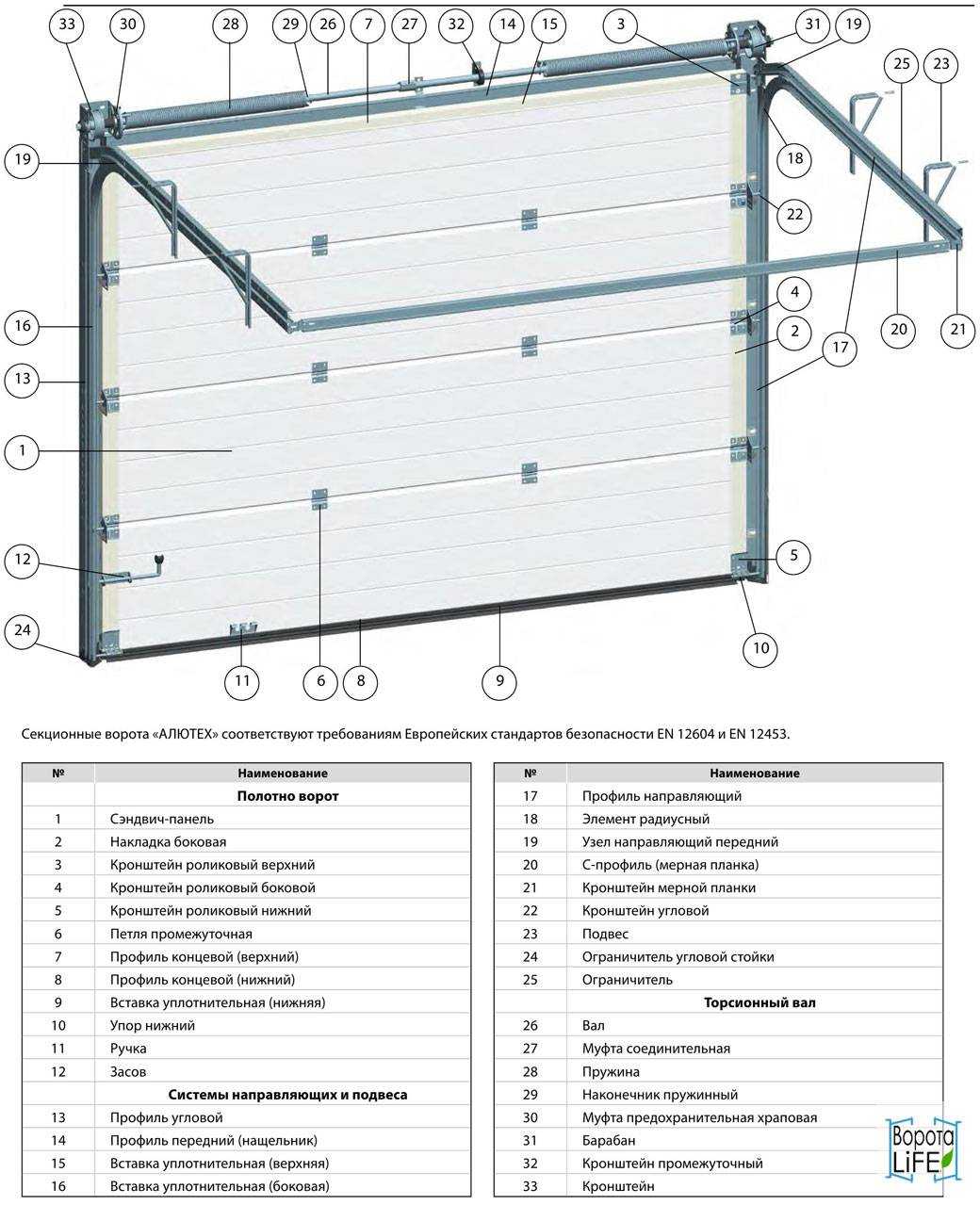

Типовая конструкция

Плановый ремонт проводится раз в год. При осмотре всегда обращайте внимания на крепления и подвижные части конструкции.

Видео-инструкция по монтажу гаражных ворот секционных Алютех Standart

Подготовительные работы

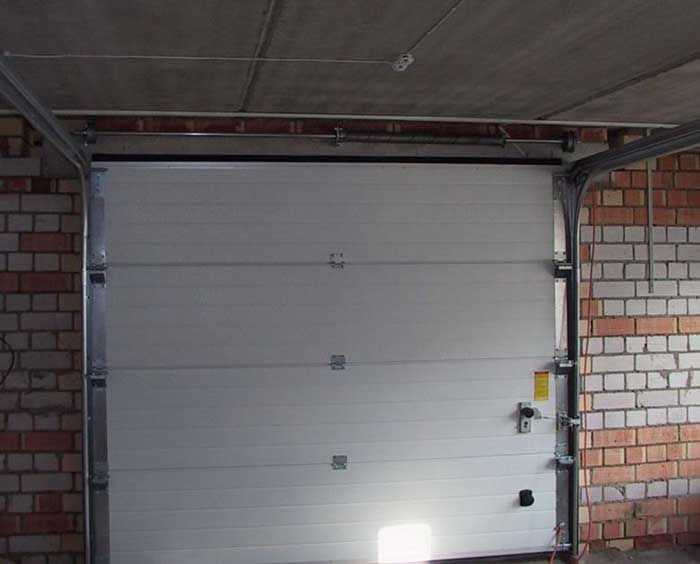

После замера проема монтируют направляющие рельсы

Собрать гаражные секционные ворота Алютех по силам человеку, имеющему элементарные навыки в работе с бытовыми инструментами. Главной проблемой является не процедура сборки, а основание. Критерия тут два — правильность геометрии и плотность, так как практически все гаражи сегодня строятся из газобетона.

Пошаговый процесс подготовки к установке своими руками:

Провести замеры по вертикали, горизонтали и диагонали. Показатели по соответствующим линиям не должны различаться более чем на 5 мм.
Если стены толстые и сделаны из плотного материала, выровнять их цементным раствором, используя маяки и правило.
При необходимости, если несущие конструкции тонкие, неровные и непрочные, сварить рамную конструкцию из наружного и внутреннего контура. Зафиксировать ее анкерными болтами увеличенной длины.
Заполнить щели цементным раствором или монтажной пеной с нулевым расширением.

Гаражные ворота имеют толщину 40-45 мм, благодаря чему они не промерзают. Исходя из этого, необходимо избавиться от боковых просветов. Сама конструкция будет подогнана под существующий проем, если он сделан не под стандарт.

Для изготовления каркаса нужно использовать профильную трубу с толщиной стенки не менее 6 мм. Легкость конструкции кажущаяся, ощущение возникает из-за легкости ее передвижения, которую обеспечивают механизмы балансировки.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

Для классических ворот монтаж механизма начинается после выбора электропривода. Он может быть линейный либо рычажный. Если расстояние между внутренней частью столба и петлёй не более 1,5 см, то потребуется линейный механизм. Он будет стоить меньше и выглядеть привлекательнее.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться. Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот

Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные

К открытым на 90 градусов створкам приваривается кронштейн. Установка приводов к кронштейнам

Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма. После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов

Монтаж перемычек, соответствующих выбранному типу электропривода

Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные. К открытым на 90 градусов створкам приваривается кронштейн. Установка приводов к кронштейнам

Монтаж перемычек, соответствующих выбранному типу электропривода

На этом же этапе следует соединить перемычки к пультам и активировать устройство. Последний шаг заключается в установке концевых выключателей.

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

Проверить работу самой конструкции, она должна плавно передвигаться.
Собрать привод в согласно инструкции, внимательно следуя указаниям.
Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
Провести электропроводку.
Проверить работу автоматики и настроить под себя.

Установка привода для откатных ворот

Автоматика на откатные ворота устанавливается в несколько этапов:

Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
Проверяется работа конструкции.

Чаще всего установкой гаражных ворот занимаются профессионалы, однако некоторые автолюбители предпочитают выполнить работу своими руками

В таком случае важно уделить внимание этапу подготовки, следовать инструкциям, после чего тщательно проверить работу конструкции

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича

И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно

«В одни руки» справиться будет тяжелее, но и это возможно

Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно

«В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Минусы

К значимым недостаткам относится сравнительно высокая стоимость некоторых моделей, которая, однако, уравновешивается надежностью и удобством использования. Другим минусом считается необходимость периодического обслуживания, но оно требуется любой механической системе.

Специалисты не советуют заниматься самостоятельным монтажом гаражных ворот, мотивируя это следующими соображениями:

Автовладелец не обладает нужным запасом знаний и практических навыков, у него отсутствует специальное оборудование. Монтаж «по-своему» приведет к неустойчивой работе воротной конструкции.
Самостоятельная настройка привода чаще всего выполняется «на глазок». Неправильно отрегулированный механизм, в случае несанкционированного срабатывания на закрывание, может нанести ущерб людям и технике.
Производитель не сможет судить о надежности монтажа, сделанного человеком со стороны. Выполняя сборку и отладку самостоятельно, вы лишаетесь гарантийного обслуживания.

Секционные ворота нуждаются в периодическом обслуживании Источник nashgazon.com Поэтому провести установку ворот ДорХан (или любых других) собственными силами можно только в случае, если вы обладаете соответствующим опытом и знаниями в подобных работах. Стремление сэкономить, не подкрепленное соответствующими навыками, не может служить причиной для установки своими руками.

Виды

На данный момент фирма Alutech предлагает своим клиентам приобрести два типа ворот:

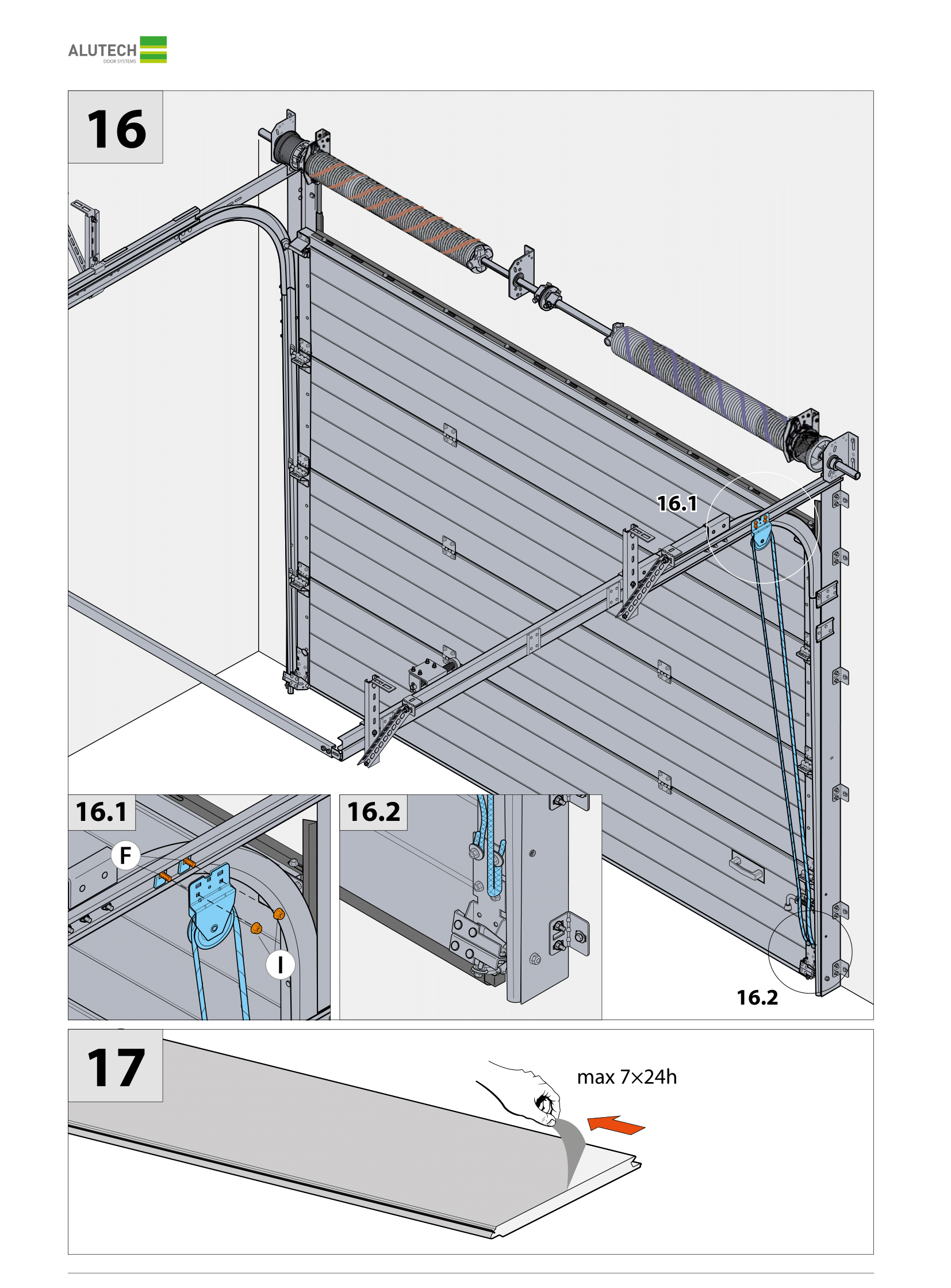

Классические. Торсионные пружины, отвечающие за компенсацию массы полотна, располагаются над конструкцией. С помощью муфты вы сможете самостоятельно без усилий настроить расположение деталей вала в момент монтажных работ. Все пружины, имеющиеся в комплектации, соединяются с храповыми муфтами. Это требуется для безопасности. То есть при поломке пружины муфта станет препятствием для вала и сможет удержать дополнительную массу. Стоит отметить, что Классический тип ворот может монтироваться тремя способами.
Стандарт. Баланс полотна зависит от пружин, которые растягивают его между панелями и профилями. Из-за данных элементов полотно никогда самостоятельно не спустится вниз.

Как поставить панели

Разновидности панелей для гаражных ворот Алютех

Полотно собирается из секций, петель, роликов и крепежных деталей. Плюс ворот Алютех именно в том, что ролики изначально совмещены с петлями.

Последовательность монтажа:

Установка первой секции на пол помещения. Выведение горизонтали ее верхнего края.
Прикрепление к панели роликового блока. Соединение колесиков с направляющей сверху, а затем снизу. Фиксация деталей болтами.
Стыковка второй секции. Она ставится поверх первой и соединяется с ней петлями. Если полотно широкое ставится дополнительно две и более петли. Это укрепит конструкцию и не даст ей провиснуть.
Аналогичным способом присоединяются остальные панели. Обычно их четыре.
Проверка наличия просчетов. Если они остались, то впоследствии их можно устранить путем установки уплотнителя на полотно или несущую раму.

Критерии правильной установки и итоговый результат

Как правило, описание конечного результата, способы наглядной проверки ворот Алютех и работы механизма, описываются в конце инструкции. Более верным будет разобрать его в самом начале, чтобы понимать для чего требуются определенные шаги и сделать все правильно во время установки, а не исправлять недостатки по завершении работ.

Неправильная подрезка утеплителя

Контроль результата можно разделить на две составляющие: внешний вид конструкции и работа системы хода панелей и привода (в случае его установки).

В руководстве производителя момент конечного результата либо вовсе не описан, либо его можно найти на сайтах ритейлеров с грубыми ошибками, которые противоречат даже оригинальной инструкции Алютех.

Проблемы основания и крепления рамы

Первым что проверяется, это соответствие геометрии и проверка косвенных размеров, а именно диагоналей. Сами диагонали не указаны в документации и их можно не высчитывать, суть проверки сводится к замеру отклонений, т.е. размер по смежным линиям не должен отличаться более чем на 5 миллиметров друг от друга.

Не допускаются отклонения по уровню. Дело в том, что любой столярный уровень, имеет значительную погрешность и отклонения проверяются по отрезкам на метр, не более 1.5 мм и по длине конструкции, с допуском в 5 мм.

Главное, с чего стоит начать внешний осмотр, помимо размеров, это наличие просветов. Ворота Алютех выполняются из качественных секций, толщиной 45 мм, которые надежно защищают гараж от холода и не промерзают. Таким образом, наличие просветов, может свести к нулю все показатели самих панелей.

Во-первых, просветы могут появиться из-за неправильной геометрии и регулировки роликов в уплотнителе. Конструкция ворот выполнена очень качественно и просветов в ней при правильном монтаже, быть не должно.

Во-вторых, просветы могут появиться в местах прилегания рамы к стене. С одной стороны, допуски по отклонению стены компенсируются регулировкой и подкладкой шайб при креплении, с другой появившиеся зазоры нужно обязательно заделывать.

Часто можно встретить случаи использования монтажной пены, как при самостоятельной установке, так и фирмами занимающиеся монтажом.

Использование монтажной пены, ни в коем случае не допускается – это может привести к искривлению направляющих, застреванию роликов при их движении и деформации пружины.

Сама рама выполнена из прочного металла, с оцинкованным покрытием, при этом профиль направляющих имеет минимальный необходимый в этом месте размер листа, из которого он изготовлен. За счет этого, уменьшается вес конструкции.

Собственно, этот факт и приводит к тому, что монтажная пена, при застывании и расширении, легко может деформировать профиль. Деформация приводит не только к застреванию роликов как таковых, но и к дополнительной нагрузке, приходящейся на двигатель.

Не менее опасным при деформации может стать и затруднение при работе пружины. В современных моделях Алютех применяется сдвоенная пружина, заменяющая собой торсионный вал. Она имеет сложную конструкцию и ее стоимость в несколько раз выше, чем у других производителей ворот, а ее ремонт и выпрямление невозможен.

Проблемы сборки и компенсация их настройками

Современные модели ворот Алютех комплектуются новыми роликами, которые имеют длинные пазы под винты, а также другие элементы фурнитуры со значительной возможностью настройки. Это приводит к сложности их подгонки и возможным проблемам при первом открытии/закрытии.

После сборки и проверки геометрии, до подключения привода полезно открыть и закрыть ворота. Главным показателем будет плавность хода и равномерный звук движения роликов.

Регулируемый ролик

Затем, при подключении двигателя, проверка осуществляется повторно. Дело в том, что двигатель поднимает и опускает конструкцию с более равномерным усилием и компенсация веса панелей пружинами, уже сказывается меньше на их плавности хода. Таким образом, неравномерный звук работы привода, как при открытии, так и обратной нагрузке при закрытии, должен быть устранен регулировкой роликов.
