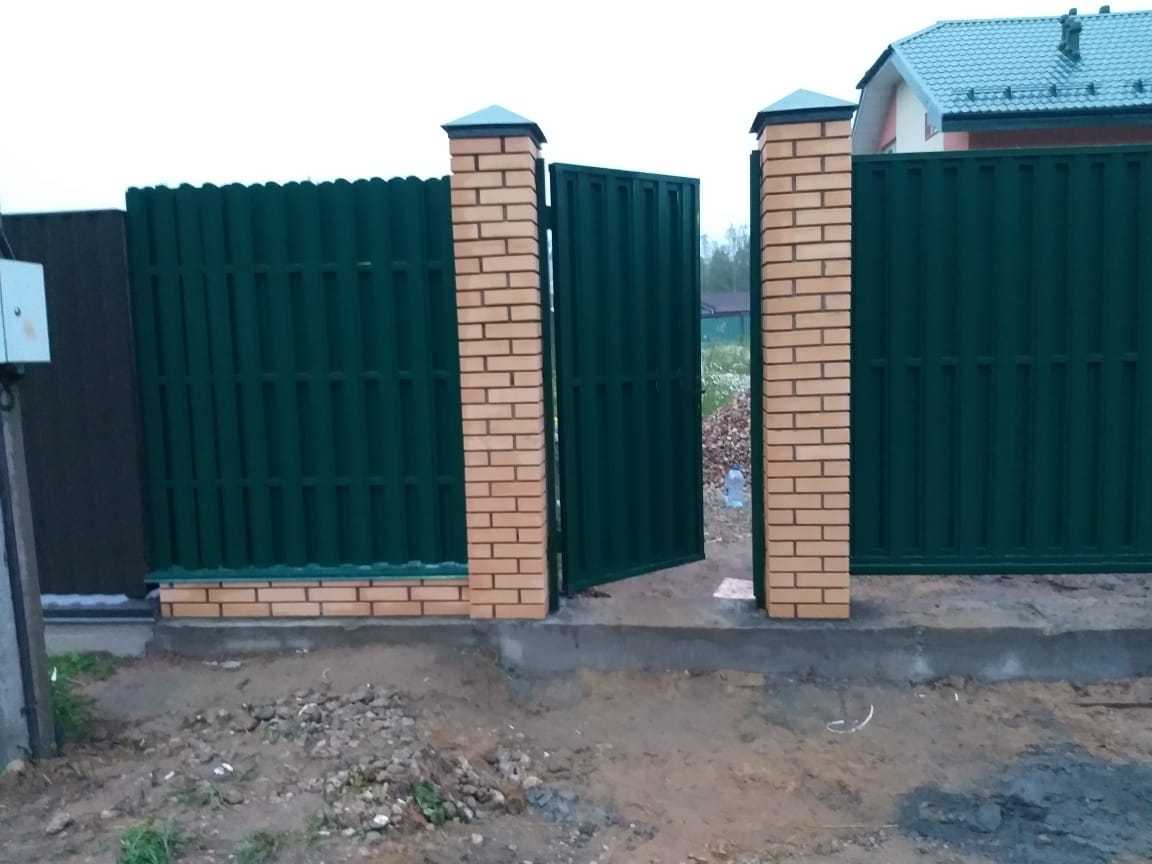

Кирпичные столбы для ворот

Отсутствие внутреннего армирования

Пример установки швеллера

Больше проблем возникнет, если в столбике нет внутреннего армирования. Но и из этой ситуации можно найти выход. В этом случае тоже надо будет установить швеллер. Для этого потребуется кусок большей длины, который глубоко закапывается и бетонируется. Для того чтобы получить гарантированный результат и надёжно закрепить ворота, понадобится подземная перемычка. Что это значит? На самом деле всё очень просто. Нужно поперёк проёма въездной группы прокопать канаву, в которую горизонтально уложить ещё один П-образный металлопрокат в дополнение к двум вертикальным.

Важно! Третий швеллер укладывается так, чтобы нижние края вертикальных соединялись с ним. Далее всё это сооружение нужно одновременно залить бетоном. Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд

Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку

Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку

Далее всё это сооружение нужно одновременно залить бетоном. Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку.

Поговорим о закладных

Одной из характерных ошибок, когда изготавливается кирпичный столб, является вставка стального стержня только внутри него. В результате она становится абсолютно бесполезной. Чтобы сделать крепление столбов ворот, невозможно обойтись без профильного материала:

В этот момент не нужно забывать о закладных. Сначала их вбивают около поверхности земли, а затем в верхний отдел столба. Только после этого к закладным приваривается швеллер.

Такая работа должна быть сделана очень аккуратно.

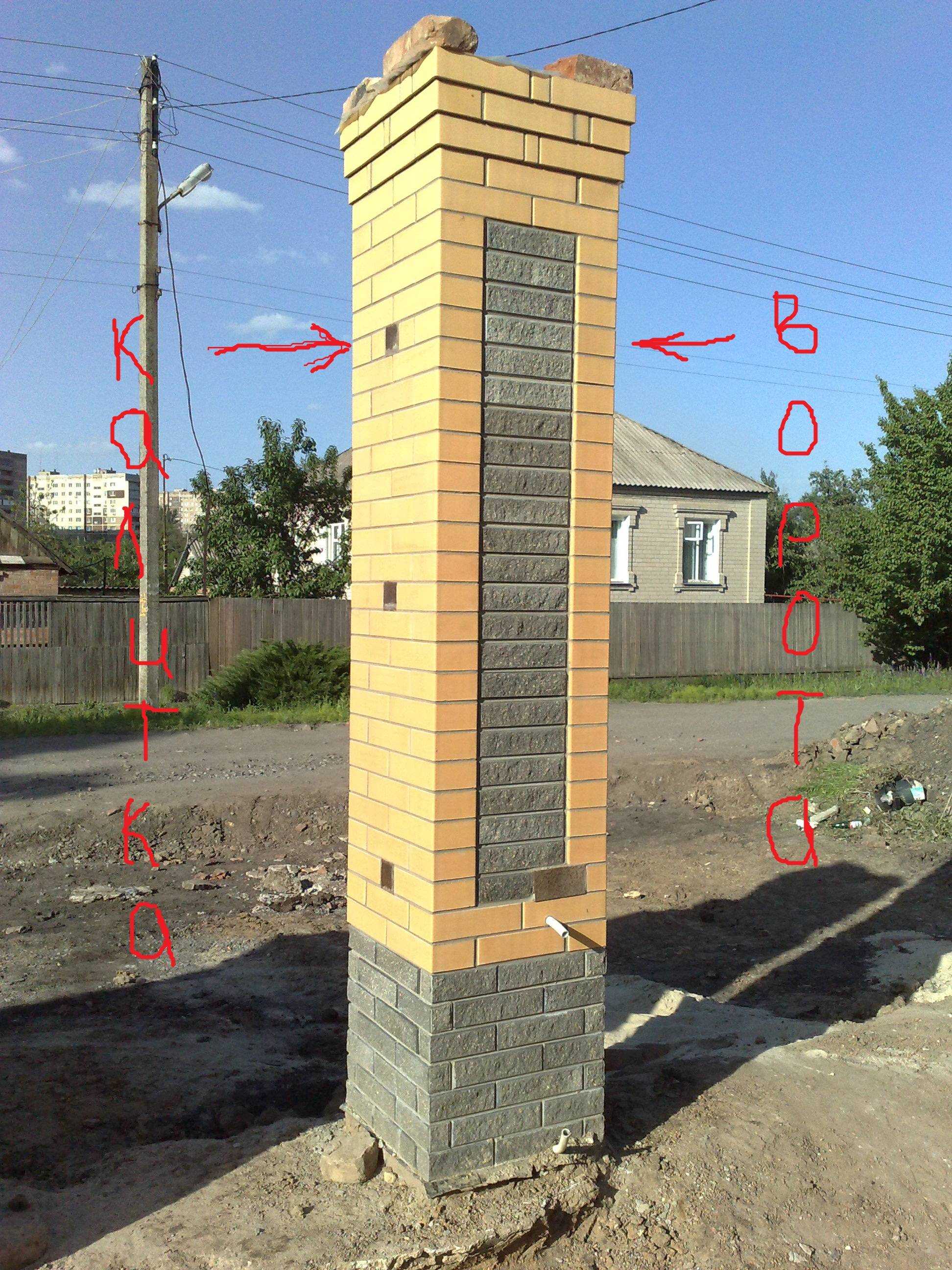

Монтаж закладных в кирпичных столбах для забора

Добавляется третий швеллер, причем его длина должна равняться ширине между столбами ворот.

Схема устройства и установки закладных

Если такая конструкция не создает надежного крепления ворот, приваривается четвертый швеллер. Он устанавливается сверху проезда, и закрепляется к верхним частям кирпичных столбов. Для большей надежности к вертикальным швеллерам привариваются «ушки». Четвертый швеллер будет вставляться прямо в них.

Закладные для ворот в кирпичном столбе

Возведение кирпичных столбов для дальнейшего крепления ворот.

Многие в данном процессе совершают достаточно очевидные ошибки. Первая из них уже была названа, и касается она того, что в столб не вставляется стержень, а если и вставляется, то только внутри, что становится совершенно бесполезным. Для того чтобы закрепить столбы калитки хоть как-то, потребуются толстые металлические швеллеры или трубы. Для этого нужно будет использовать закладные, которые сначала вбиваются в кирпичные столбы у земли и в верхней части столба. После этого к ним приваривается сам швеллер. Если вы сомневаетесь в том, что сможете сделать работу данным способом своими руками аккуратно, то лучше сначала в швеллере проделать отверстия, в которые зайдут закладные. Он просто наденется на закладные, а позже с помощью небольшого количества сварки можно будет аккуратно закрепить их. После чего происходит затирка слишком толстых швов. Не стоит забывать при высверливании отверстий в швеллерах о том, что они должны быть врыты в землю, а не стоять на ней. Это нужно сделать для того, чтобы швеллеры не отваливались от столбов. Вкапывать их в землю тоже необходимо как можно глубже.

Если столбы очень высокие, то только вертикальных швеллеров около каждого столба калитки будет недостаточно. Их следует закрепить еще и внизу с помощью третьего швеллера, длина которого должна быть равна расстоянию между столбами калитки. Он врывается в землю, там обоими концами его приваривают к основаниям первых швеллеров, и все это еще и бетонируется. После этого можно будет засыпать вырытую траншею грунтом и оформлять проезд должным образом. В случае, когда даже такие меры не обеспечивают надежности крепления калитки, придется приварить уже четвертый швеллер (в виде перекладины) над проездом – уже к верхним концам калитки. Для того чтобы он закрепился наверху как можно надежнее, стоит сначала приварить к концам вертикально стоящих швеллеров “ушки”, в которые поместятся концы швеллера-перекладины.

Схема установки кирпичного столба.

Другой распространенной ошибкой при креплении ворот к кирпичным столбам является то, что на этапе закрепления металлического стрежня строители приваривают к нему закладные. После чего они намереваются осуществить на них монтаж калитки. Однако данные мероприятия оказываются лишь пустой тратой сил и времени. Дело в том, что ворота не смогут укрепиться на нескольких небольших участках, торчащих из кирпичной кладки. Поэтому эти закладные, повисев немного на столбе, в скором времени спиливаются с помощью болгарки и становятся причиной ржавых подтеков на белом кирпиче. Итак, для того чтобы ворота можно было повесить на кирпичный забор, необходимо заранее осуществить раскладку всех кирпичных столбов и выделить те, которые и будут служить опорой для калитки. Сам монтаж ворот осуществляется с помощью электрической или газовой сварки. Первый вариант намного предпочтительней, так как он и стоит дешевле, и монтаж осуществляется без наплыва металла на соединение.

Единственное, с чем могут возникнуть проблемы в данном случае, так это в том, что найти толкового сварщика будет достаточно сложно, а самостоятельно проводить подобные работы по привариванию ворот к кирпичным столбам без особой профессиональной подготовки не рекомендуется. В целом же большинство работ, связанных с возведением любого типа забора, вполне возможно провести самостоятельно и даже в одиночку.

На это, конечно же, потребуется много времени, но результат, скорее всего, будет намного лучше того, что получился бы при осуществлении монтажа наемными работниками. Более того, вам наверняка будет приятно рассказывать (и гостям, и детям, и, возможно, даже внукам) о том, что вы своими собственными руками провели такую объемную и сложную работу.

Особенности опор кирпичных столбов

В качестве опорного элемента может использоваться труба различного назначения, начиная с обычной круглой и заканчивая квадратной профильной. Чтобы снизить стоимость монтажных работ, опоры можно изготавливать не из нового проката, а из труб б/у. Желательно выбрать опоры с наибольшей толщиной стенки. Это позволит увеличить срок службы устанавливаемых опор с минимальными финансовыми вложениями.

Прокат внутри опоры

Чтобы полотно была надежно прикреплена к опоре из кирпича, требуется соблюсти три условия:

Опора должна находиться на достаточной глубине в земле, чтобы исключить ее вырывание под приложенной нагрузкой;
Петли створки должны быть приварены к опоре также достаточно прочно. Сделать это можно только в случае соблюдения технологии сварки;
Кирпич должен быть уложен с соблюдением технологических требований.

Если отказаться от арматуры или заливки опоры бетоном, то установленная калитка упадет сразу после окончания монтажных работ или после первого сильного порыва ветра. Именно поэтому все опоры должны устанавливаться по определенной технологии, близкой по своей сути к технологии заливки бетона.

Иногда петли приваривают не к опоре, а к стержням, забитым между кирпичом. Такой вариант возможен, если полотно весит сравнительно немного. Его нагрузка на опоры в этом случае будет минимальной. При этом стержни должны быть забиты правильно, чтобы исключить опрокидывание калитки после захлопывания створки или под действием сильного порыва ветра.

Варианты установки столбов для металлических ворот

Установка столбов для ворот — непростая работа. Если не владеть опытом правильной установки столбов для ворот, то результат будет плачевным. Столбы ворот со временем будут наклоняться, ворота будут подклинивать или вовсе перестанут нормально работать. Всего этого можно избежать. Что необходимо знать, перед тем как начать монтаж столбов для ворот.

Первое, это обратить внимание на материал столбов для ворот. Подходящим материалом будет являться толстостенный металлопрокат

Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб

Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот

Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб. Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот.

Второе, в конструкции металлических столбов для ворот должны в основании присутствовать нижние поперечины. В идеальном варианте, столб перед бетонировкой должен опираться на крестовину уголка 50, 63. А другая крестовина должна быть притоплена на 100 – 200 мм от поверхности земли. Длина поперечин крестовины варьируется от 500 мм до 1 метра.

Третье, это обязательная заливка бетоном основания металлических столбов для ворот. При этом столб для ворот нужно устанавливать на глубину не менее полутора метров, а где-то и больше. Все зависит от состава и свойств грунта, куда будут установлены столбы для ворот.

Четвертое, не пренебрегайте заливкой в столб для ворот, жидкого бетонного раствора. Это позволит сделать из пустотелой трубы прочный железобетонный столб с наружным армированием, достигая тем самым самой жесткой конструкции столба из возможных.

Пятое, надежнее, если фундамент столбов ворот, будет частью общего фундамента забора. И бетонирование при установке столбов для ворот будет осуществляться одновременно с общей заливкой фундамента.

Шестое, целесообразней предусмотреть дополнительное крепление между столбом ворот и забором в его верхней части. Если вы выкладываете забор из кирпича, то кирпичный столб внутри которого спрятан столб для ворот, должен быть дополнительно перевязан толстой металлической полосой с самим забором. Не редко случается так, что кирпичный столб от нагрузки ворот наклоняется и отрывается от кладки забора, образовывая трещину между ними.>

Седьмое, иногда, в сложных глинистых грунтах, невозможно установить столбы для ворот в строго вертикальном положении и надежно их зафиксировать. В этом случае, нужно использовать дополнительные верхние и нижние поперечины (перемычки) между столбами ворот. Нижняя перемычка выполняется из металла, аналогичному тому, что был использован на столбы для ворот, и закапывается в землю на глубину 300 – 400 мм. В дальнейшем, поверх нижней перемычки устраивается обычный проезд. Верхняя поперечина устанавливается по верхним окончаниям столбов ворот. Разумеется, что верхняя перемычка не добавит красоты и аккуратности воротам, но это вынужденная мера и очень эффективная. Верхнюю поперечину необходимо сделать съемной для обеспечения проезда при случае высокой машины или провоз крупногабаритного груза через ворота.

Установка опорных столбов
Изготовление створок ворот
Установка створок на опорные столбы

Ворота, устанавливаемые при въезде на загородный участок, отличаются многообразием конструкций используемых материалов и имеют различную функциональность. К основным типам ворот для дач и загородных участков относятся подъемные, откатные и распашные. Наиболее распространены распашные ворота. По сравнению с другими видами они достаточно просты в монтаже и установка их менее затратна. Распашные ворота можно выполнить из различных материалов, оформить разнообразными декоративными элементами. Сборку и установку ворот такого типа можно провести самостоятельно.

На загородном участке возникает необходимость в установке ворот. Они повышают уровень Вашей безопасности и безусловно являются красивым дополнением к дому.

Его можно выполнить на бумаге или на экране компьютера. На этом этапе рассчитываются размеры сооружения, соответствующие условиям эксплуатации. Определяются конструктивные особенности устройства, перечень и количество необходимых материалов. На эскизе следует изобразить створки ворот в закрытом и открытом положениях для точного отображения размеров. Основные инструменты, которые понадобятся для работы: сварочный аппарат, болгарка, угольник, рулетка, строительный уровень.

Конструктивные особенности забора с кирпичными столбами

Существует несколько типов оград, которые можно возвести с каменными опорами по периметру. Это может быть забор с деревянными пролетами и кирпичными столбами (довольно часто используется имитация дерева или деревянный профнастил), кованная ограда, металлические листы, и даже натуральный камень.

На первый взгляд, построить такой забор своими руками не составляет никакого труда, но на самом деле данное ограждение имеет довольно сложную конструкцию. Виды кладки:

Полуторные столбы, соответственно имеют толщину в полтора кирпича (380х380);
Двойные опоры, толщиной в два кирпича (510х510).

Первые чаще используются для легких оград, в которых вес строительных материалов относительно невысокий. В то время как вторые могут отлично поддерживать забор с кирпичными столбами (кованный, медный, из профлиста), выполненный из тяжелых строительных материалов.

Фото — Забор из профнастила и кирпича

Перед началом работы в обязательном порядке нужно сделать чертёж, эскиз или хотя бы наброску будущего забора. На этой схеме будет четко видно расположение ограды, тип грунта, высоту фундамента. Также, исходя из длины и высоты столбов, Вы сможете рассчитать нужную ширину, расстояние между воротами и шаг опор. В ней же нужно указать параметры калитки и коммуникаций, которые будут проходить через ограду.

Фото — Примерный чертеж забора

Правильный расчет необходим для того, чтобы предупредить нарушение геометрии строения и превышения максимально допустимой нагрузки. Иначе конструкция не выдержит собственный вес и начнет разрушаться.

После окончания конструкторских работ, нужно выбрать фундамент. Оптимальным вариантом для сооружения самому является ленточный, к тому же он самый экономный. По периметру забора нужно выкопать траншею, с глубиной в столбовых ямах не менее половины высоты ограды. Т.е. для забора, высотой в 2 метра, нужно глубина метр, иначе при промерзании почвы будет происходить эффект выдавливания, и столбы могут деформироваться. Шаг также определяется исходя из этих параметров, наиболее часто используют 2-2,5 метра. Итого получается примерно следующая конструкция:

Глубина траншеи – 50-70 см;
Глубина ям под опорные трубы – от 1 метра;
Шаг между опорами – от 2 метров;
Высота забора – от 2 метров.

Фото — Столбовой фундамент для забора

Помните, что в ленточном фундаменте очень важно придерживать равномерной заливки и равной ширины на всех отрезках. Поэтому желательно все работы по этой части ограды завершить за один день. Фото — Схема забора с кирпичными столбами

Фото — Схема забора с кирпичными столбами

После этого, в каждую яму между секциями устанавливаются трубы, при монтаже нужно следить за их геометрической точностью. Труба должна быть хорошего сечения, не менее, чем 80*80. Внутри её также нужно залить цементом. Правильно выдержать между установкой каркаса и опор неделю, нужно чтобы застыл раствор, и укрепилась основа забора. После начинается установка сетки.

Фото — Конструкция забора с кирпичными столбами

Здесь чаще всего используется технология сварки, именно сварные элементы конструкции обеспечат максимальную жесткость. Приваривается арматура в верхней части забора и нижней. Теперь начинается самая интересная часть работы: укладка кирпичных столбов к забору из профнастила.

Фото — Строительство забора из профнастила с кирпичными опорами

Перед началом кладки, позаботьтесь о пароизоляии и гидроизоляции, иначе влага из земли, попадая в сооружение, будет способствовать коррозии трубы между секциями. Тщательно утрамбовывайте каждый кирпич, между элементами ограды не должно быть пустот. Иногда используется схема заливки ограждения при помощи смеси щебня и бетона.

Строительство такого ограждения в зависимости от интенсивности работ, занимает в среднем от двух до четырех недель. При этом большую роль играет сам проект забора с кирпичными столбами, монтаж кирпичей и крышки (если подразумевается). Как для дачи, так и для частного коттежда очень важна не только долговечность конструкции, но и красота. Железный профильный настил можно окрасить в необходимый цвет, дерев декорировать оригинальными элементами.

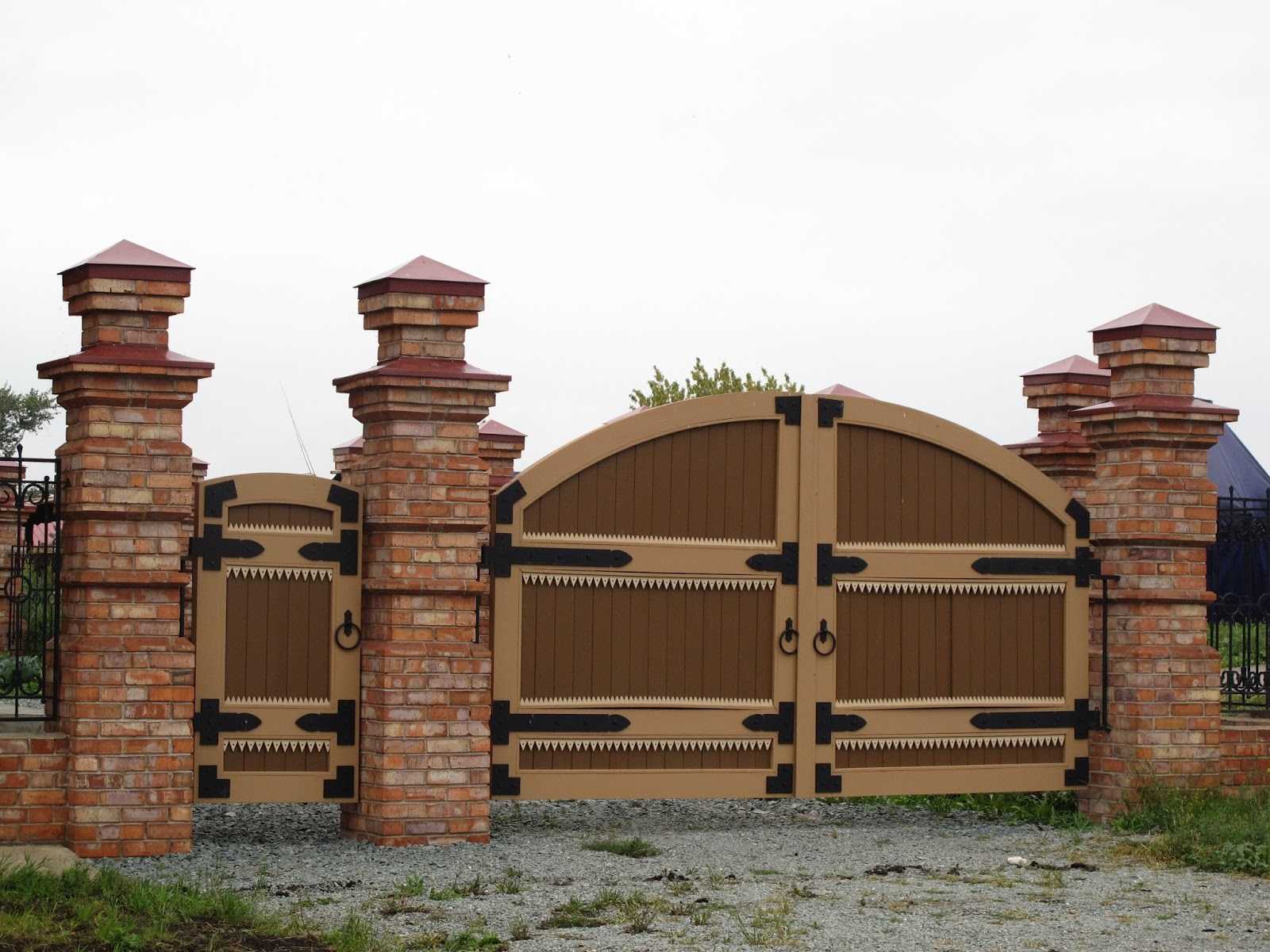

Красивые заборы Вы можете увидеть на наших фото, здесь кирпичные столбы сочетаются с различными основными листами из металлопрофиля, дерева, камня.

Видео: кладка кирпичных столбов для забора

Подготовка необходимого инструмента и материала

Для установки и крепления ворот к кирпичным столбам, монтажа нужных комплектующих требуются специальные инструменты и материалы.

Инструменты:

сварочный аппарат;
болгарка с разными дисками;
инструменты для кладки кирпича;
шуруповерт;
бетономешалка;
лопата;
строительный уровень;
молоток;
гаечные ключи;
рулетка;
стремянка;
защита на глаза и руки.

Материалы:

комплект фурнитуры;
трубы для рам;
обшивка – профилированный настил, дерево, металлические листы с коваными элементами;
цемент, песок, щебень;
кирпич.

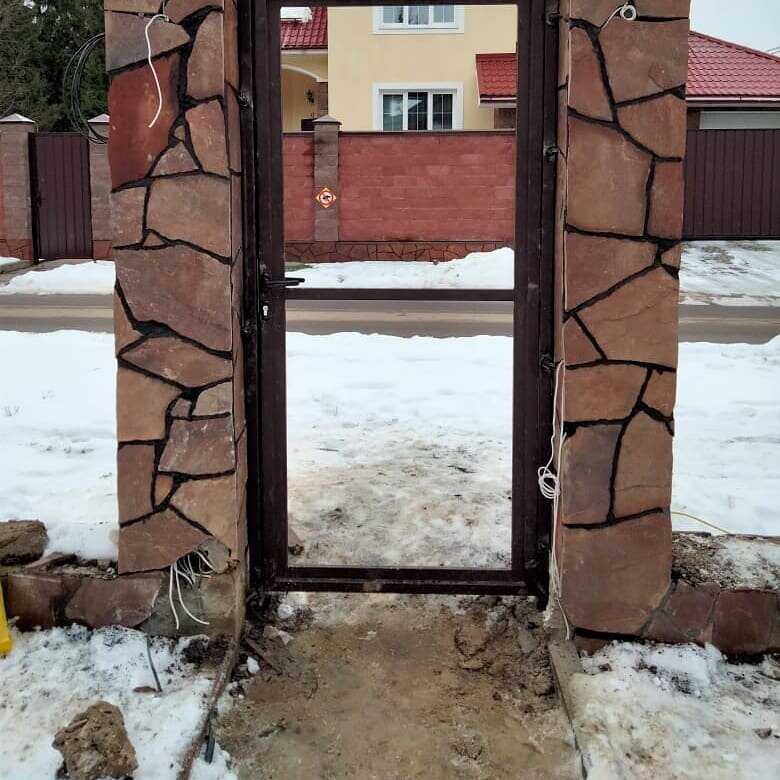

Монтаж распашных ворот

Чтобы разобраться, как крепить ворота к кирпичным столбам, не нужно особых усилий. Порядок действий следующий:

Нижние петли фиксируются на закладные, которые приварены к опорным столбам.
Верхние крепежи устанавливаются на металлический каркас.
Производится установка створок.

В ходе работы нужно постоянно следить за уровнем, на котором привариваются петли, навесы. Если возникнет малейший перекос, ворота не будут нормально открываться и придется переделывать всю конструкцию.

Монтаж откатных ворот

Откатные ворота монтируются сложнее, чем распашные. Главная трудность заключается в подготовке фундамента. Разметка начинается от крайней стороны проезда. По стороне забора нужно отмерить расстояние, которое равно ½ ширины проема. Далее требуется отступить перпендикулярно полметра и построить параллельную линию. Так очерчивается периметр будущего фундамента. Автоматизация предусматривается сразу: между опорами под дорогой прокладывается пластиковая либо металлическая труба с диаметром 25 мм и более, через которую будет подводится кабель.

Далее вынимается грунт, устанавливаются закладные части, и яма заливается бетоном. Как только фундамент закрепится, а это займет минимум 7 дней, можно приступать к монтажу створок. На противоположных сторонах проема закрепляются опорные ролики, после чего на них аккуратно закатывается воротная рама. На основной столб устанавливается верхний направляющий ролик, после чего в него вставляется рама. В передней и задней части несущей балки крепятся опорные ролики и закрываются заглушками.

Чтобы зафиксировать нижние улавливатели, ворота полностью закрываются. Место будущего крепления нижнего уловителя отмечается на ответном столбе. Ролик должен как можно плотнее примыкать к уловителю, чтобы частично снимать нагрузку со всего блока. С помощью соответствующего крепежа устанавливается уловитель. Далее проверяют, насколько легко ворота ходят по рельсам и насколько качественная фиксация в закрытом положении. Крепление верхнего улавливателя происходит на высоте 5 см ниже верха створок, чтобы снизить воздействие ветра.

Большой популярностью пользуется установка привода, позволяющего открывать ворота в автоматическом режиме.

Основной перечень инструментов и материалов

Перед началом работы следует подготовить все необходимое, чтобы не отвлекаться на мелочи в процессе монтажа. Перечень инструментов:

болгарка, нарезные, шлифовальные диски: используются для резки и выравнивания металлических частей конструкции;
сварочный аппарат, электроды: если нет в наличии оборудования для сварки, его можно взять в аренду, но при условии, что есть опыт, в противном случае лучше пригласить специалиста;
рулетка, отвес, строительный уровень;
уголок – используется для контроля прямых углов сооружения;
молоток, кувалда;
металлическая щетка – применяется для удаления шлака, нагара, выравнивания поверхности;
бетономешалка: вручную быстро приготовить цементный раствор не получится, его нужно часто перемешивать, чтобы устранить воздушные пузырьки, с помощью небольшой бетономешалки можно добиться лучшего результата;
лопатка, мастерок: инструмент понадобится для работы с цементным раствором, особенно необходим мастерок, если планируется устанавливать кирпичные столбы;
компрессор, краскопульт – альтернатива кистям, т. к. позволяет за короткий период окрасить крупногабаритное сооружение, вручную сложнее это сделать;

Для выполнения земляных работ используют садовый бур – он позволяет подготовить отверстия в грунте. Материалы, которые необходимы:

фурнитура: петли, замки, задвижка – все, что понадобится для фиксации створок;
материалы для обшивки – позволяют изготовить створки, которые будут навешиваться на вертикальные опоры, это может быть профнастил, сетка рабица, лист металла, кованые элементы или арматура;
песок, щебень, битый камень – для изготовления фундамента;
уголок, профильные трубы (40х20 мм, 40х40 мм, 60х40 мм, 80х80 мм или 100х100 мм), выбор варианта делается с учетом задачи, например, профильные трубы небольшого сечения используются для изготовления рамы ворот, столбы обычно массивные – применяют наиболее крупные разновидности;
деревянные бруски для изготовления опалубки, когда будет создаваться основание для забора;
грунтовочный, лакокрасочный состав для защиты сооружения;
автоматика: с учетом размеров и веса створок, полотна приобретается узел автоматики (привод с блоком управления), устанавливается на заборе или створках, реже – на опорах (если они кирпичные).

Столбы для навесных ворот

Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.

Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:

На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.

Перемычки увязывают столбы в единое целое, не позволяя воротной конструкции играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.
