Пошаговая инструкция по возведению крыши конверта

Строительство конверта своими руками

Проекты домов с крышей конверт очень удобны и эргономичны. Помимо этого, специалисты считают их достаточно прочными и долговечными. Возведение кровли начинается с разработки и постройки мауэрлата. Он является основной деталью конструкции и представляет собой скрепленные брусья и бревна

Эта постройка является основанием всей крыши, поэтому её возведению уделяется особое внимание

Фото — крыша конверт

Стропильная система строится из брусков с толщиной от 4 см до 5. И приблизительной шириной – 15 см. Это оптимальные размеры, которые обеспечивают отличную жесткость конструкции, при этом, не нагружая основание дома. Мы рекомендуем использовать для постройки сосновые деревья, которые являются одновременно прочными и легкими. Помимо этих качеств, они противостоят влажности, гниению, размножению грызунов и различных насекомых-вредителей.

Стропила промежуточного типа обязательно устанавливаются под острым углом меньше 90 градусов, это необходимо для лучшего крепления, более прочной системы и долговечности кровли. В большинстве случаев стропила по диагонали производятся двойного типа и крепятся на углы мауэрлата, а не на конек, как у обычной кровли. Если у Вас достаточно большая площадь крыши, то нужно также монтировать шпренгели, они помогают придать жесткость скатам

Если же Вы устанавливаете вальмовую крышу самостоятельно, то обратите внимание на материал конька. Профессионалы рекомендуют применять тот же, что и при строении стропильной системы, после установки конька, к нему нужно присоединить диагональные стропильные ноги. Чтобы упрочнить конструкцию, промежуточные ноги обязательно опираем на брус конька и обвязку

При строении шатровой классической кровли нужно учитывать, что диагональные стропила уже являются коньками

Чтобы упрочнить конструкцию, промежуточные ноги обязательно опираем на брус конька и обвязку. При строении шатровой классической кровли нужно учитывать, что диагональные стропила уже являются коньками.

Фото — Исполнительные части кровли конверт

Сборка стропильного каркаса

После того как главные детали крыши конвертом были установлены и зафиксированы, можно переходить к изготовлению всех четырёх скатов каркаса. В первую очередь устанавливают рядовые стропила, технология сборки стропильной системы двух главных скатов практически не отличается от работы с обычной двускатной кровлей.

Стропила небольших домиков подрезают и устанавливают непосредственно на крыше. Если дом большой, то стропильные балки для конверта запиливают непосредственно на земле, после чего поднимают на потолочное перекрытие, подгоняют и укладывают на коньковую балку.

По завершению сборки двух главных скатов переходят к обустройству боковых скатов. Основная сложность заключается в том, что каждую балку нарожник необходимо измерить и индивидуально подогнать по длине непосредственно на каркасе, после чего выполняется косой запил концов стропила и укладка его на скат кровли. Все установленные детали стропильного каркаса конверта обязательно усиливаются металлическими накладками и уголками. Несмотря на кажущуюся прочность, деревянная конструкция остаётся очень чувствительной до тех пор, пока не произойдет выравнивание и небольшая усадка в стропильной системе на стенах дома.

На последнем этапе на поверхность скатов набивается обрешетка и контробрешетка, укладывается пароизоляция и все детали кровельного пирога.

Одним из преимуществ является то, что благодаря введению двух дополнительных скатов удается снизить тепловые потери через потолочное перекрытие.

Практически всегда четырехскатные конструкции утепляются минеральным волокном. Если чердак на четырехскатной кровле планируется выполнить по холодной схеме, то в основании каркаса нужно будет обязательно уложить пароизоляцию.

Четырехскатная крыша для беседки: конструкция и этапы монтажа

После хозяйственных и жилых построек начинающие дачники и владельцы частного дома стремятся своими руками обустроить комфортную зону отдыха на приусадебном участке. Так как у большинства россиян процесс восстановления сил после трудовой недели связан с веселыми застольями, жаркой шашлыков на открытом воздухе, ни один двор не может обойтись без красивой беседки. Она создает приятную тень в жаркие дни и защищает от дождя и ветра в непогоду. Если сделать своим руками дом достаточно сложно, то самостоятельная установка беседки под силу даже начинающему строителю, не имеющему практического опыта. Лучший вариант для неопытных мастеров – сооружения квадратной или прямоугольной формы, которым подойдет четырехскатная крыша, делающая незамысловатую конструкцию оригинальной.

Особенности

Огромным минусом конструкции является её сложность: её стропильный каркас рассчитать намного сложнее, чем у вальмового варианта. Специалисты сходятся во мнении, что проектировку и монтаж шатровой крыши лучше заказывать у профессиональных инженеров и строителей.

Помимо этого, к минусам можно отнести:

• большой вес по сравнению с традиционными крышами;
• все четыре ската являются несущими;
• для теплоизоляции мансардного помещения потребуются значительные затраты.

Плюсов у крыши конвертного типа тоже немало.

• Благодаря наклону скатов под кровлей образуется пространство достаточно большого размера для того, чтобы можно было построить второй этаж, так называемую мансарду.
• Уклон скатов создает оптимальные условия, чтобы снег, дождевая и талая воды не задерживались на крыше. Даже сильные снегопады, проливные дожди и резкие оттепели не скажутся негативно на таком виде кровли из-за небольшой нагрузки на каркас.
• Из-за особенностей строения (четыре ската вместо двух) стены, а также наружная отделка не пострадают по причине большого количества атмосферных осадков. Да и сохранят свой внешний вид они намного дольше.
• Помещение под кровлей, будь то мансарда или чердак, будет прогреваться равномерно по причине отсутствия вертикальных фронтонов.
• Отсутствие вертикальных фронтонов также положительно скажется на ветроустойчивости и несущей способности конструкции.

Этапы сборки

После завершения монтажа своими руками каркаса беседки и настила пола, переходят к устройству четырехскатной крыши, действуя согласно плану:

1. Верхнюю обвязку каркаса усиливают доской, можно даже в два слоя, нахлестывая друг на друга. Вдоль длинной стороны сооружения к обвязке на металлические уголки крепят балку-затяжку.

Отступая от середины затяжки по 50 см, устанавливают две стойки высотой 100 см. Чтобы во время монтажа стойки сохраняли вертикальное положения, конструкцию укрепляют временными подкосами. Затем верхушки стоек соединяют коньковым прогоном.
Устанавливают рядовые стропильные ноги. Так как в нашем примере коньковый прогон составляет всего 1 м, монтируют по два стропила с каждой стороны, по его краям. То есть шаг между ними составит также 1 м.

Как рассчитать крышу конверт?

Вальмовую крыша, как и все крыши можно поделить на геометрические фигуры, которые потом легко считать. Я уже подробно писал, как просто узнать площадь  крыши. Обязательно прочтите эту статью, вам сразу станет всё понятно.

1. Боковые стороны треугольников (с) – они же накосные стропила, они же хребты вальм – определяются как отношение длины рядового стропила (b) к синусу угла бокового ската.

2. b: половину длины торцевой стены (a/2) поделить на косинус угла бокового ската.

3. Длина конька вальмовой крыши: (с) умножить на косинус угла торцевого ската и удвоить.

4. Площадь треугольника: высоту треугольника h умножить на c.

5. h находится по теореме Пифагора: квадрат c минус квадрат a/2, извлечь корень.

6. Площадь трапеции: высоту трапеции b умножить на длину основания (бокового карниза), разделить пополам.

7. Суммируя площади всех четырех скатов, находим полезную площадь кровельного материала.

Обратите внимание

Фактическое количество определяется исходя из полезной площади единицы данного покрытия, указанной производителем.

Например, расчет металлочерепицы для крыши-конверта:

• Общую площадь кровли делим на полезную площадь листа, округляем в большую сторону и добавляем запас;
• Суммируем длины всех карнизов. Из общей длины карнизной планки вычитаем 10 сантиметров, необходимые для нахлеста. Делим сумму на полученную величину, округляем в большую сторону. Получаем необходимое количество карнизных планок;

Обратите внимание

Аналогично вычисляем нужное количество коньковых элементов: суммируем длины всех хребтов вальм и конька вальмовой крыши, вычитаем из длины элемента 10 см, делим сумму на полученную цифру.

Количество бруса и досок для устройства стропил рассчитывается в соответствии со схемой каркаса. Сюда включены:

• Мауэрлатный брус;
• Накосные (угловые) стропила;
• Рядовые стропила;
• Короткие стропильные ноги;
• Балки перекрытия;
• Стойки;
• У вальмовых крыш – конек;
• Дополнительные элементы: стяжки, раскосы, подкосы, лежни, боковые прогоны.

Чем хороша крыша конверт – виды и правила монтажа своими руками

Частное домостроение отличается огромным разнообразием форм и видов кровельных конструкций. Это стало возможным благодаря появлению новых, высокотехнологичных материалов для кровли, которые позволяют перекрыть кровли с самыми сложными формами. Но наряду с этим традиционные крыши также пользуются популярностью. Одним из классических архитектурных решений является крыша конверт.

Разновидности крыши в виде конверта

Названием для крыши послужило визуальное сходство вида сверху с почтовым конвертом. Этот тип является классическим вариантом, поэтому пользуется популярностью. Конструктивной особенностью крыши конвертом является отсутствие фронтонов и их замена дополнительными скатами. Для большинства частных застройщиков актуальным является вопрос, как сделать крышу конвертом.

В зависимости от формы ската крыша конвертом может быть двух видов:

• Вальмовая конструкция состоит из четырех скатов: два выполнены в форме трапеции, а два, заменяющие фронтоны, имеют треугольную форму, они-то и называются вальмовыми. Длина конька у вальмовой крыши немного короче, чем аналогичный параметр карнизного ската. Вальмы и основные скаты отличаются углом наклона.
• Шатровая крыша также имеет четыре ската, но одинаковой треугольной формы. Отличительной особенностью такого типа крыши является отсутствие линии конька, стропильные ноги соединяются в одной точке.

По мнению специалистов, крышу в виде шатра возводят над домами квадратной формы, а вальмовая конструкция подходит для прямоугольных домов. Решая проблему, как рассчитать крышу конверт, нельзя забывать о ветровых и снеговых нагрузках.

Преимущества крыши конвертом

Популярность крыши конвертом объясняется наличием некоторых преимущественных моментов:

• Большое чердачное помещение. Высокие потолки и габариты подкровельного пространства дают возможность обустройства жилых помещений на чердаке.
• Беспрепятственный сток воды с крыши. Значительный уклон и большое количество скатов позволяют беспрепятственно стекать талой и дождевой воде с кровли конвертом. Это существенно снижает нагрузку на кровельный материал и стропильную систему.
• Защита от атмосферных осадков. Вальмы, заменяющие фронтоны, и их правильная облицовка надежно защищают стены дома от осадков, тем самым продлевая срок из службы.
• Равномерный прогрев чердачного пространства. Отсутствие вертикальных фронтонов приводит к тому, что кровля и помещение под ней обеспечиваются равномерным прогревом.

Несмотря на сложность монтажа, замена вертикальных фронтонов дополнительными скатами имеет свои преимущества. Крыша в виде конверта отличается повышенной устойчивостью к ветровым нагрузкам, прочностью и хорошей несущей способностью.

Советы и рекомендации

Чтобы дом с крышей конверт прослужил долго, нужно соблюдать некоторые дополнительные правила:

дерево для каркаса нужно выбирать хвойных пород, благодаря высокой смолистости такая древесина более устойчива к гнили и действию влаги, кроме того, сосна, ель или лиственница не боятся насекомых;
при установке каждого элемента тщательно проверяют вертикальность и горизонтальность;
чтобы дерево не гнило, все опорные элементы укладывают на гидроизоляцию;
важно правильно рассчитать предполагаемую нагрузку и, учитывая ее, определить частоту расположения стропил и количество дополнительных подпорных элементов, в противном случае система быстро потеряет устойчивость;
чертеж крыши конверта можно рассчитать самостоятельно, а можно воспользоваться готовым проектом, если он имеет подходящие размеры;
обязательно учитывают вес кровли, если каркас сооружения уже сделан, то заменить материал можно только более легким;
гидроизоляция системы является обязательным условием долгой службы;
если выполняется утепление, то эти работы производят изнутри чердака и только после полного окончания всех влажных работ.

Крыша конвертом – неплохой вариант практически для любой климатической области. Но чем холоднее регион, тем дороже будет сооружение: утепление и хорошая гидроизоляция обходятся недешево.

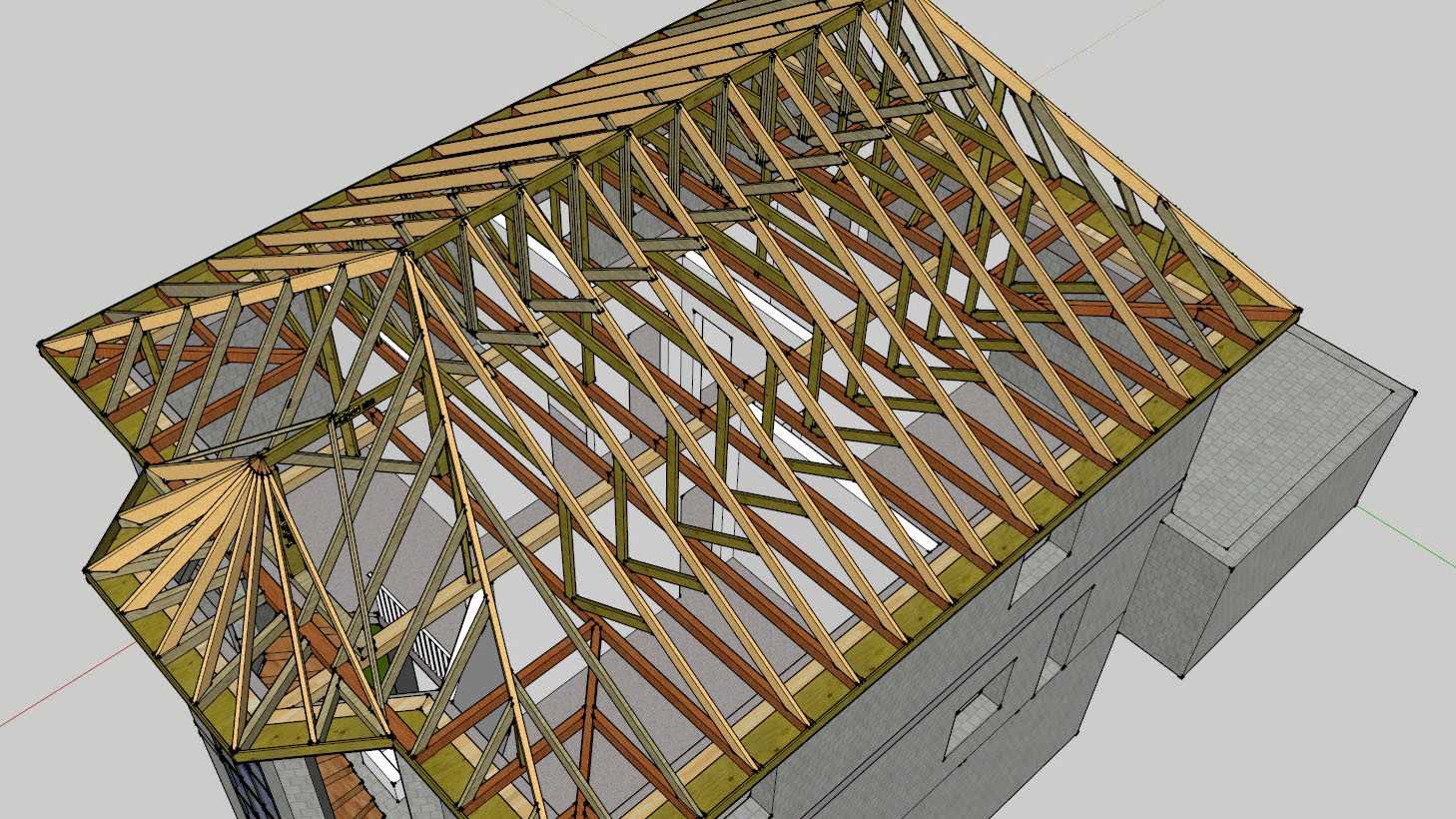

Стропильная система крыши конвертом

Началом возведения крыши конвертом является грамотный монтаж ее стропильной системы, которую предусматривает план крыши.  Все начинается с работы по монтированию мауэрлата, который можно оправданно считать основой всей кровельной конструкции. Он представляет собой скрепленные элементы из брусьев и бревен, повышающие прочность конструкции. Фактически, таким образом возводится основание пирамиды, на которую будут крепиться остальные составляющие кровельной конструкции.

Возведенный мауэрлат является основанием для дальнейшего крепления стропил, которые будут представлять собой каркас будущей кровли.

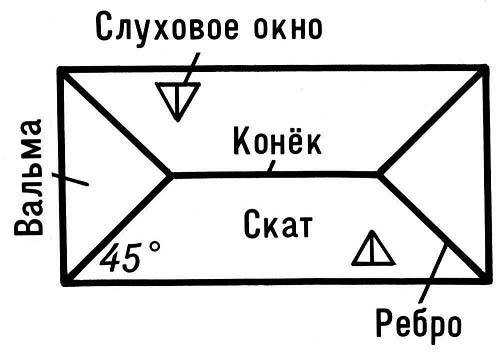

Схема вальмовой крыши

Для стропильной системы лучшим вариантом будет использование бруса или досок толщиной  40-50 мм и с шириной 150 мм.

Наиболее приемлемыми породами деревьев, которые рекомендуется использовать для устройства стропил и обрешетки, являются еловые породы, в частности, ель или сосна. Дерево, используемое в качестве материала для стропил, какие бы варианты кровли вы не использовали, должно быть хорошо высушено.

После осуществления его черновой обработки для улучшения качества стропил деревянные брусья обрабатывают специальной пропиточной смесью. Она защитит их от возможного гниения и разрушительных действий насекомых.

При устройстве стропильной системы следует учитывать, что в отличие от накосных или диагональных стропил промежуточные стропила делаются несколько короче. Их устанавливают под более острым углом, чем стропила, находящиеся на углах. Стропила, расположенные по диагонали, как правило, сдваиваются и закрепляются не на элемент конька, а на угловые элементы устроенного мауэрлата. При этом угол наклона должен быть  одинаковым для всех диагональных стопил.

Когда требуется перекрыть проем довольно внушительного размера, возникает необходимость в установке шпренгелей.

Завершающим этапом в устройстве кровельной конструкции вальмовой  крыши является устройство конька. Его изготавливают, как правило, из той же породы дерева, которая используется для устройства основного каркаса.  С двух сторон конькового бруса к нему производят крепление диагональных ног. Опора промежуточных стропильных ног осуществляется на верхнюю обвязку и коньковый брус. Шатровые крыши обладают  четырьмя  коньками и в этом качестве, как показывает схема крыши, выступают диагональные стропила.

Самостоятельное возведение крыши

Строительство верхней конструкции здания требует определенных знаний и навыков. Однако часто владелец дома принимается за возведение самостоятельно, изучая все конструктивные особенности и следуя правилу: хочешь, чтобы было сделано хорошо – сделай это сам. Кроме того, таким образом можно сэкономить на оплате услуг кровельщиков.

Крыша конвертом довольно сложная в исполнении, что компенсируется превосходным результатом – конструкция эстетически привлекательна, а также надежно защищает внутренние помещения от атмосферных воздействий долгие годы.

Чтобы возвести крышу самостоятельно, не прибегая к услугам специалистов, в первую очередь нужно произвести расчеты и выполнить чертежи.

Для того чтобы узнать, сколько материалов понадобится, пригодятся знания из школьного курса геометрии.

Определяя площадь кровельного покрытия, необходимо учитывать количество отходов при раскройке.

Угол наклона ската рассчитывается, исходя из заданных параметров, немалую роль при этом играет выбор кровельного материала.

После того, как готовы проект и расчеты, можно приступать к монтажу.

Монтаж системы стропил

Установка мауэрлата

Каркас крыши может быть не только деревянным, но и металлическим. Деревянная стропильная система все же используется гораздо чаще, в том числе при самостоятельном возведении крыши, поэтому именно ее особенности устройства мы и рассмотрим.

Соединенные в одно целое и уложенные по периметру дома бревна – мауэрлат – располагают с отступом от внешнего края стены минимум на 5 см.

Это – основа крыши, обеспечивающая равномерное распределение нагрузки на стены дома. На мауэрлат будут опираться нижние концы стропил.

Очередь стропил

Древесину рекомендуется выбирать легкую – чтобы не создавать лишнюю нагрузку на стены и фундамент и прочную – чтобы выдерживала вес кровельного покрытия и успешно противостояла ветровой и снеговой нагрузкам.

Не следует забывать о пропитке, защищающей от гниения и насекомых-древоточцев.

Оптимальные параметры соснового бруса:

• толщина – 40-50 мм;
• ширина – 150 мм.

Промежуточные стропила фиксируются под острым углом.

Диагональные обычно длиннее, их выполняют сдвоенными.

Если площадь крыши большая, то для придания дополнительной жесткости скатам устанавливают шпренгели.

Угол наклона выдерживают для каждого стропила.

Для устройства конька выбираем деревянный брус. С обоих концов конькового бруса, расположенного параллельно мауэрлату, крепятся диагональные стропильные ноги.

Если крыша шатрового типа, роль коньков играют накосные стропила.

Крепление обрешетки

Доски обрешетки фиксируются перпендикулярно стропилам с шагом 10-15 см, в зависимости от типа внешнего покрытия.

Оптимальные размеры доски:

• толщина – 20-25 мм;
• ширина – 140-150 мм.

Кровельное покрытие

Выбрать, как будет выглядеть крыша снаружи, – дело вкуса. Для покрытия крыши конвертом подходят как мягкая битумная черепица, так и жесткие листы металлочерепицы.

Во время монтажа с материалами нужно обращаться бережно, чтобы не повредить покрытие, отвечающее за водонепроницаемость.

Свойства выбранного кровельного материала определяют долговечность кровли, поэтому стоит внимательно изучить характеристики основных покрытий.

Устройство обрешетки

Плоскостной план вальмовой крыши. Когда будет устроена система стропил, понадобится утеплить крышу. Это нужно сделать до того, как будет смонтирована обрешетка. В данном случае все будет зависеть от пожеланий хозяина частного дома и его финансовых возможностей. Можно использовать битумный материал для гидроизоляции, минеральную вату или любой другой.

При выборе толщины утеплительного материала нужно учитывать климатическую зону, в которой располагается частный дом. В данном случае нужно знать показатели температуры воздуха в зимний период.

Перед укладкой материала понадобится натянуть пленку, которая повысит гидроизоляционные характеристики материала для кровли и защитит элементы конструкции кровли от влияния влаги, пара и сырого воздуха. Для ее фиксации надо использовать степлер. Сверху пленки следует выполнить монтаж брусков контробрешетки.

В качестве обрешетки можно использовать рейки толщиной 2,5 см и шириной 15 см. Их надо тщательно просушить, иначе планки могут искривиться. Обрешетку следует прибить к стропильным ногам перпендикулярно. Рейки обрешетки должны находиться на расстоянии 12-15 см друг от друга.

Стропила, их типы, обрешетка

В конструкции крыши конверта стропила опираются на стены по периметру здания, таким образом, все стены становятся несущими. Стропила делаются из брусьев или досок от 40 мм толщиной и 150 мм в ширину. Для устройства стропильной системы и обрешетки рекомендуется хорошо высушенная древесина еловых пород, которую следует обработать специальными пропитками, защищающими от гниения и насекомых. Стропильные фермы подразделяются на два основных типа:

1. Висячие – фиксируются металлическими крепежами (планки или скобы) к мауэрлату и к коньку. Конструкция с висячими стропилами создает на наружные несущие стены распирающую нагрузку, снизить ее поможет металлическая или деревянная стяжка.
2. Наслонные – устанавливаются в домах, имеющих промежуточные опоры или центральную несущую стену.

Схема распределения нагрузки для стропильной системы крыши конверт.

Для надежного крепления стропил, предотвращающего скольжение, применяют следующие типы соединений: упор в конец балки, зуб с упором, зуб с шипом. Количество используемых зубьев (один или два) зависит от величины угла наклона стропильных ног. В дополнение используют специальные металлические уголки для стропил. Расстояние между двумя рядом расположенными стропилами называется шаг стропильных ног. Максимальным шагом считается 1000 мм, минимальным – 600 мм. У вальмовой крыши стропила подразделяются на диагональные или накосные (стропила направленные к углам стен) и, опирающиеся на них, стропила скатов (нарожники, стропильные полуноги). Диагональные стропила длиннее обычных и несут на себе нагрузку нарожников, поэтому их делают сдвоенными.

Чтобы сделать обрешетку, понадобятся деревянные доски 25 мм толщиной и до 150 мм шириной. Перед тем, как ее делать, рекомендуется утеплить крышу. Для правильного расчета толщины утеплителя учитывают, в какой климатической зоне строится дом и какова средняя температура в зимнее время. Затем следует сделать гидроизоляцию: на стропила прикрепляется пленка, защищающая конструкцию от влаги и испарений. Крепится она при помощи строительного степлера. Поверх пленки устанавливают бруски контробрешетки.

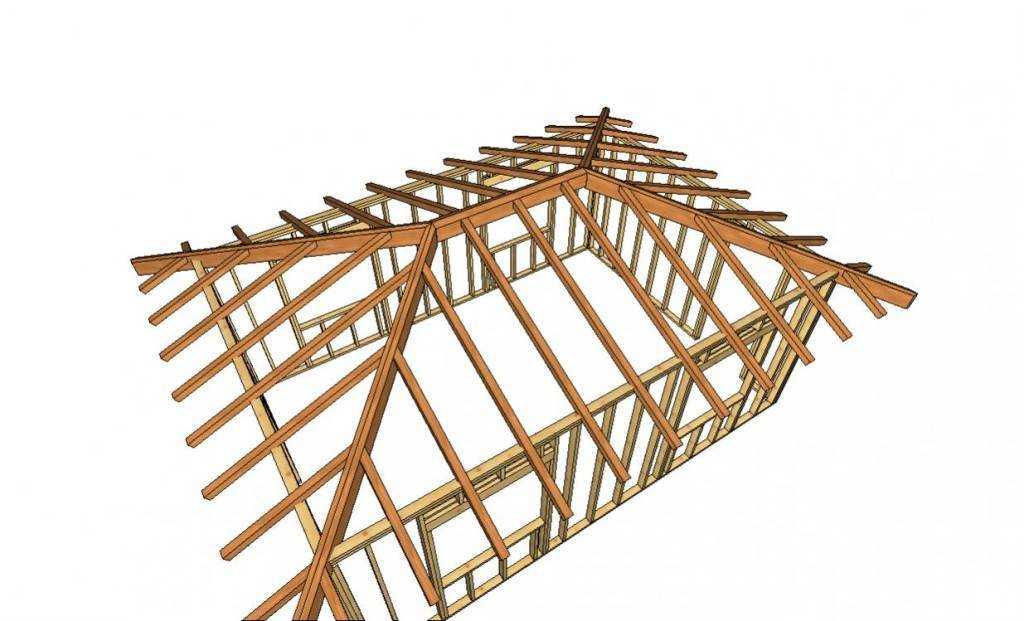

Монтаж стропильной системы

Теперь настал момент, когда крыша своими руками вальмовая будет, наконец, расти на глазах. Все расчеты произведены, осталось осуществить устройство вальмовой кровли.

• Начинают вальмовую крышу с установки опорных стоек. Они будут служить основой для всего каркаса в целом, и для конька в частности. Опорные стойки устанавливают вертикально, опирая их на смонтированные ранее прогоны из бруса сечением 100х200 мм. Брус стоек крепят к прогонам с помощью уголков и подпирают для надежности раскосами.
• Затем на опорные стойки крепят коньковую балку, проверяя ее ровность с помощью уровня по высоте и горизонтали.
• Теперь нужно установить центральные стропила. Их нижний край опирают на мауэрлат, выполнив заранее врезку. Дополнительно фиксируют металлическими уголками. Верхний же край стропил срезают под углом таким образом, чтобы он также врезался в балку по ее верхнему краю. При этом стропилину нужно и срезать косо под углом так, чтобы в итоге она сформировала треугольник с противоположно расположенной стропильной ногой. Для надежности можно скрепить оба противоположных элемента деревянной поперечной рейкой.

• Теперь монтируют диагональные стропила, также опирая их на мауэрлат методом врезки, и фиксируют с помощью металлических крепежей. При этом усилить диагональные стропильные ноги можно с помощью вертикальных по отношению к ногам стоек или угловых подкосов.
• Следующими по очереди для крыши конверта схема монтажа предполагает установку рядовых стропильных ног. Их монтируют по принципу центральных.
• И, наконец, ставят короткие ноги каркаса. Здесь необходимо также делать врезку и дополнительно фиксировать подкосами и металлическими элементами.
• Готовую крышу обшивают обрешеткой и укрывают выбранным кровельным материалом.

Стропила, их типы, обрешетка

В конструкции крыши конверта стропила опираются на стены по периметру здания, таким образом, все стены становятся несущими. Стропила делаются из брусьев или досок от 40 мм толщиной и 150 мм в ширину. Для устройства стропильной системы и обрешетки рекомендуется хорошо высушенная древесина еловых пород, которую следует обработать специальными пропитками, защищающими от гниения и насекомых. Стропильные фермы подразделяются на два основных типа:

1. Висячие – фиксируются металлическими крепежами (планки или скобы) к мауэрлату и к коньку. Конструкция с висячими стропилами создает на наружные несущие стены распирающую нагрузку, снизить ее поможет металлическая или деревянная стяжка.
2. Наслонные – устанавливаются в домах, имеющих промежуточные опоры или центральную несущую стену.

Схема распределения нагрузки для стропильной системы крыши конверт.

Для надежного крепления стропил, предотвращающего скольжение, применяют следующие типы соединений: упор в конец балки, зуб с упором, зуб с шипом. Количество используемых зубьев (один или два) зависит от величины угла наклона стропильных ног. В дополнение используют специальные металлические уголки для стропил. Расстояние между двумя рядом расположенными стропилами называется шаг стропильных ног. Максимальным шагом считается 1000 мм, минимальным – 600 мм. У вальмовой крыши стропила подразделяются на диагональные или накосные (стропила направленные к углам стен) и, опирающиеся на них, стропила скатов (нарожники, стропильные полуноги). Диагональные стропила длиннее обычных и несут на себе нагрузку нарожников, поэтому их делают сдвоенными.

Чтобы сделать обрешетку, понадобятся деревянные доски 25 мм толщиной и до 150 мм шириной. Перед тем, как ее делать, рекомендуется утеплить крышу. Для правильного расчета толщины утеплителя учитывают, в какой климатической зоне строится дом и какова средняя температура в зимнее время. Затем следует сделать гидроизоляцию: на стропила прикрепляется пленка, защищающая конструкцию от влаги и испарений. Крепится она при помощи строительного степлера. Поверх пленки устанавливают бруски контробрешетки.

Обрешетка прибивается к стропилам перпендикулярно. Расстояние между обрешеточными досками 10-15 см. Если для кровли используется мягкий материал, обрешетка делается сплошной. Материалы, используемые для кровли: профнастил, битумная черепица, металлочерепица, шифер. Особого внимания требует закрепление кровельного материала, нужно работать аккуратно, чтобы не повредить его, иначе будет течь. Далее закрепляют коньковые элементы на ребрах крыши. А после этого необходимо сделать систему водостока.

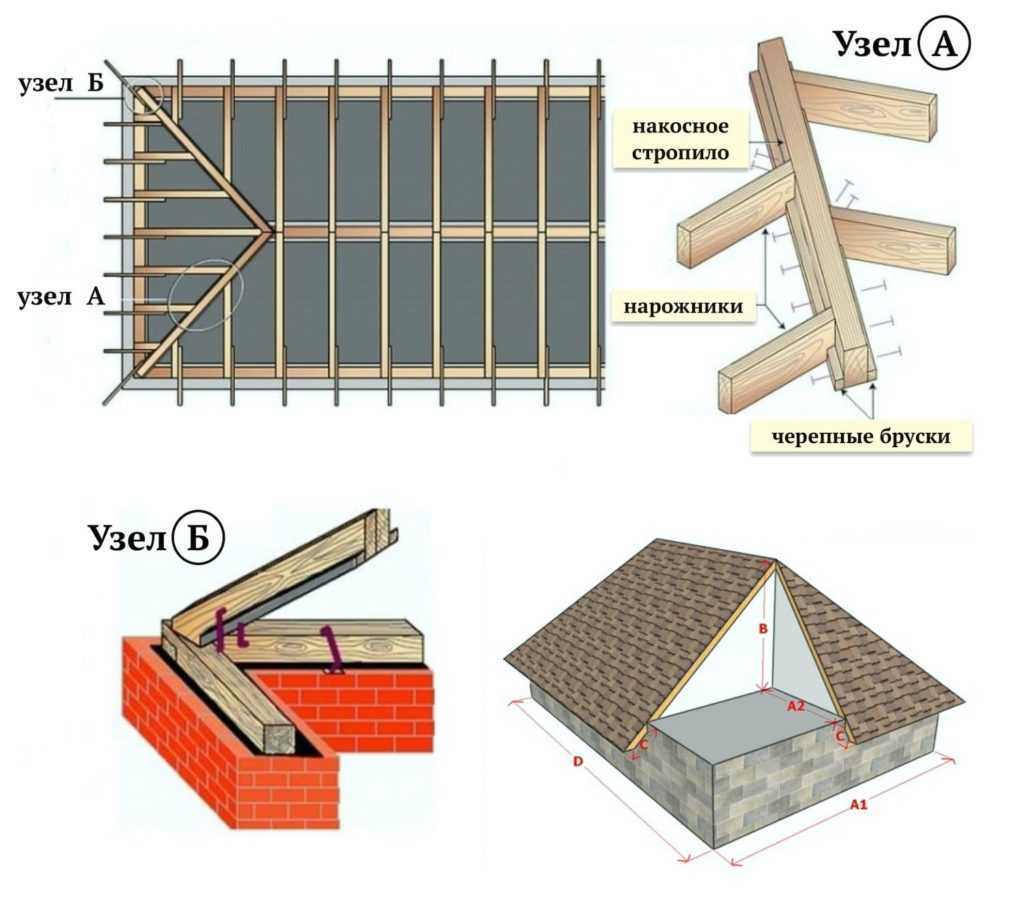

Устройство крыши конвертом

Шатровая и вальмовая крыша конвертом довольно сильно отличаются между собой, хотя относятся к одному типу. Чтобы выбрать оптимальную модель, необходимо оценить устройство каждого варианта.

Конструкция вальмовой кровли такова:

• базой служит мауэрлат, уложенный по периметру здания, это стандартный элемент, выполняющий роль опоры для стропильных ног;
• верхнюю часть стропил укладывают на коньковый прогон, брус фиксируют на прочные опорные стойки;
• усиливают каркас и ребрами ската служат диагональные элементы– накосные стропила;
• стропила крыши конвертом закрепляют на мауэрлат и коньковый прогон;
• дополнительно требуются нарожники – стропила, которые закрепляют на основание и накосные стропила.

Потребуется также лежень – базовый брус, на которой устанавливают опоры под конский прогон, и шпренгели – детали для поддержки накосных стропил. К элементам стропильной системы также относят подпорки, укосины и другие детали, служащие для усиления конструкции.

В шатровой крыше вместо конькового прогона имеется коньковый узел, образованный сочетанием стропильных ног. Для хозяйственных пристроек небольшой площади коньковый узел сооружают без опоры. На жилых зданиях элемент усиливают опорным столбом.

Конструкция кровли конвертом этого типа включает:

• мауэрлат – элемент, обязательный для любой модели кровли;
• накосные стропила – 4 штуки, которые и формируют коньковый узел;
• центральные стропила – опираются на мауэрлат и на накосные ноги;
• опорный столб для узла;
• при необходимости каркас усиливают дополнительными опорными деталями.

В качестве кровельного материала допускается применять и шифер, и металлочерепицу, и рулонную кровлю. Выбор обусловливается не только привлекательностью материала, но и уклоном ската.
