Захваты для монтажа сендвич панелей
Для удобного захвата и монтажа больших панелей применяют механические (винтовой механизм) и вакуумные захваты.
Механические захваты позволяют поднять панель как в горизонтальном положении (для этого применяют захват-стубцину с винтовым механизмом), так и в вертикальном (механич. захват «Майна — Вира»).
Механическое крепление панелей занимает определенное время.
Если использовать вакуумный захват времени уходит значительно меньше, так как панель в таком случае крепиться быстрее. Однако существенным моментом является более высокая цена вакуумного захвата для сендвич панелей.
Данное оборудование, захваты как механические или вакуумные, можно взять на прокат на период стройки.
Готовые панели (более массивные и большие по размеру) поднимаются при помощи крана или лебедки. Сборные варианты проще в монтаже и их легче поднять на необходимую высоту.
Каркасные здания из сэндвич-панелей
Сэндвич и СИП-панели используются также при возведении т.н. «безынерционных» (каркасных) построек. Данная технология характеризуется применением материалов с хорошими утепляющими способностями при небольшой теплоемкости. Отличаются такие объекты очень быстрым повешением температуры воздуха в помещениях, во время чего станы остаются прохладными. Их стараются делать максимально герметичными, что дает возможность затрачивать на обогрев минимальные средства.
Каркасное здание из сэндвич-панелей
Безынерционные конструкции из СИП-панелей действуют по принципу термоса: стены их остывают быстро, а воздух остается теплым продолжительное время даже после выключения отопления. Подобная технология широко используется при возведении современных дач и загородных коттеджей с временным проживанием. Учитывая требования по герметичности, в таких домах потребуется достаточно сложная система вентиляции, воздуховоды которой сооружаются из керамических труб или кирпичных коробов.
С точки зрения экономичности каркасные сооружения являются наиболее дешевыми (особенно если используются СИП-панели). Даже с учетом обязательности применения дорогостоящей приточно-принудительной вентиляции затраты на сооружение каркасного дома уступают кирпичным аналогам примерно на 1/3. Следует иметь в виду, что любое быстровозводимое здание по долговечности на порядок уступает кирпичным или пеноблоковым сооружениям. Строго говоря, подобные сооружение предназначены для проживания одного поколения.

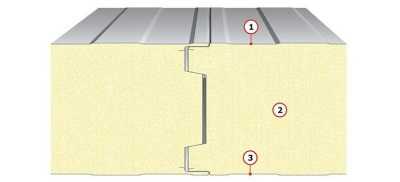

Варианты стыковок
Существует несколько вариантов стыковки сэндвич-панелей между собой:
Замковый открытый тип соединения. Это наиболее распространённый вариант, поскольку отличается лёгкостью и эффективностью. Он заключается в том, что с одного конца первой плиты внешний слой обшивки вставляется в паз, предусмотренный в наполнителе второй плиты. Герметичность и гидроизоляция здесь не страдают, потому что обшивка первой плиты плотно входит в пространство между утеплителем и металлическим покрытием второй плиты. Размер паза выполнен с учётом расширения металла под воздействием высоких температур.
Замковый закрытый тип. Его отличительная особенность – ступенчатая конструкция. Здесь больше свободного пространства по сравнению с первым вариантом, что способствует отводу влажного воздуха и снижает тепловые потери.
Термозамок. Этот вариант обладает наиболее сложной конфигурацией из всех представленных. Это разновидность классического метода, но при дополнительных особенностях. Так, с одной стороны панели есть продольный выступ, а с другой – паз. Соединение осуществляется по принципу «паз-шип», что обеспечивает максимальную прочность: элементы скреплены надёжно и не разъединяются даже под воздействием больших нагрузок. Этот метод применим при возведении зданий в регионах с неблагоприятными климатическими условиями и большими ветровыми нагрузками. Термозамок называют энергосберегающим методом крепления, потому что он не допускает выход тепла из здания.
Эти методы применяются для крепления стеновых панелей, а для кровельных есть свои варианты:
Металлическое покрытие первой плиты накрывает обшивку второй плиты. Стык закрыт полностью, внешняя влага не проходит, однако это не отменяет завершающую обработку герметика.
Металлическая обшивка, выполненная в форме волны, перекрывает обшивку соседней плиты, выполненной в той же форме.
Итак, возведение сэндвич-панелей – это довольно простая процедура, поэтому она широко применяется в строительстве промышленных и жилых зданий. Однако и здесь есть свои правила и тонкости, которые нужно знать, чтобы обеспечить длительный эксплуатационный ресурс конструкции.
Технология монтажа
Процесс монтажа откосов состоит из нескольких этапов:
Основные этапы монтажа
Следует отметить, что отделка откосов пластиковых окон сэндвич панелями и деревянных выполняется одинаково. Далее я подробно расскажу. как осуществляется работа на каждом из этих этапов.
Пример выравнивания оконного проема деревянными рейками
Подготовка поверхности
Перед тем. как установить сэндвич панели на окна, обязательно нужно подготовить поверхность. Делается это следующим образом:
- в первую очередь выровняйте оконный проем. Для этого удалите старые куски штукатурки и прочие неровности. В некоторых случаях для выравнивания проема, по периметру устанавливают деревянные рейки при помощи саморезов или даже дюбель гвоздей. В процессе монтажа реек обязательно используйте строительный уровень, чтобы оконный проем получился ровным;
- также нужно подрезать монтажную пену межу стеклопакетом и оконным проемом, которая может помешать дальнейшей работе;
- затем проем необходимо очистить от пыли. Для этого пропылесосьте поверхность или протрите влажной тряпкой.
Теперь, когда проем подготовлен, можно приступать непосредственно к монтажу.
Монтаж стартового профиля
Установка оконных откосов из сэндвич-панелей предполагает монтаж П-образного профиля по периметру окна. Эта работа осуществляется в такой последовательности:
- первым делом промеряйте раму окна по периметру;
- затем нарежьте профиль на полоски необходимой длины. Для этого можно воспользоваться монтажным ножом или специальными ножницами;
- теперь при помощи строительного уровня нанесите на оконную раму разметку расположения профиля. Это необходимо для того, чтобы вертикальные направляющие располагались строго вертикально, а горизонтальная, соответственно, горизонтально;

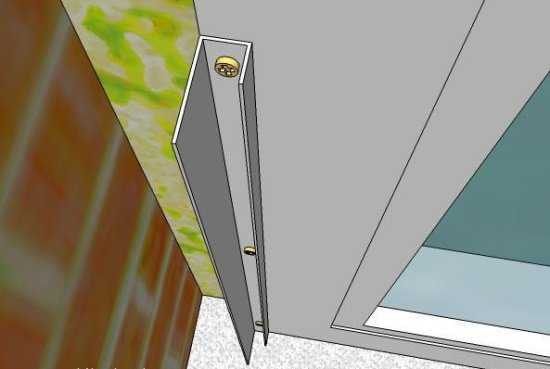

Пример крепления стартового профиля
- теперь прикрепите направляющие к оконной раме по разметке при помощи саморезов. Последние должны располагаться с шагом около 20 сантиметров.
На этом процесс монтажа направляющих завершен.
Раскройка
Раскройка является очень ответственным этапом, поэтому работу необходимо выполнять аккуратно и внимательно. Инструкция выглядит так:
- первым делом промеряйте наружные стороны оконного проема;
- после этого измеряйте глубину проема с каждой стороны в нескольких местах;
- теперь согласно полученным данным нужно нанести разметку на панели с учетом того, что внутренние их торцы, т.е. примыкающие к стеклопакету, должны соответствовать длине направляющих. Чтобы упростить эту задачу, можно воспользоваться специальным угломером (малкой), который позволит измерить углы проема, чтобы потом использовать его как шаблон для нанесения разметки;
- теперь по разметке нужно вырезать заготовки. Для этого можно воспользоваться электролобзиком, монтажным ножом или даже ножовкой по металлу.
600 рублей за м 2 .
Статья по теме: Как определить скольки камерное пластиковое окно
Когда все три заготовки будут готовы, можно приступать к их монтажу.
Запенивание пространства между заготовкой и проемом
Установка откосов
На завершающем этапе устанавливаются откосы из сэндвич панелей на окна. Делается это следующим образом:
- начинайте установку с монтажа верхнего откоса. Для этого вставьте заготовку в направляющую;
- теперь заполните монтажной пеной пространство между панелью и оконным проемом, как показано на фото выше;
- далее надо зафиксировать деталь в горизонтальном положении. Для этого воспользуйтесь малярным скотчем, который следует наклеить на нее полосками с заворотом на стены;
- далее по такой же схеме устанавливаются вертикальные откосы;
На фото – наклеивание уголков
- затем по периметру оконного проема следует установить ПВХ уголки, которые придадут откосам завершенный вид и скроют щели.
Следует отметить, что существует еще один способ монтажа откосов. Он заключается в использовании F-образного профиля, который по периметру проема крепится к стенам. При этом откос вставляется межу двумя хвостиками профиля, в остальном же работа осуществляется по описанной выше схеме.
Вот, пожалуй, и вся информация относительно установки откосов, которой я хотел с вами поделиться.
https://youtube.com/watch?v=IF9kB0oQLgE
Технология монтажа сэндвич панелей видео
Сэндвич-панели: правила установки стеновых панелей
Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.
Монтаж
Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.
Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.
Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:
внахлест;
с использованием вытяжных заклепок;
согласно разработанной схеме;
с подгонкой и подрезкой фасонных элементов;
с последующей герметизацией стыков.
Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии
При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)
Основные моменты вертикальной раскладки:
#8212; рекомендуемая длина панелей – не менее 8 м;
#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;
#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;
#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;
#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);
#8212; утепление стыка выполняют монтажной пеной либо минватой;
#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;
#8212; разгрузочные ригели устанавливаются через каждые 9 метров;
#8212; с помощью отвеса проверяют точность монтажа по вертикали;
#8212; обеспечивают контроль плотности прилегания гребня в замках;
#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.
Рекомендации профессионалов
Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.
Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.
чертежи деревянной и металлической конструкций, разрез
Сэндвич-панель – это материал, который используется для устройства наружных стен и внутренних перегородок, обрамления оконных и дверных проемов.
Основные виды каркасов
Крепление производится на специальную обрешетку, которая может изготавливаться из металла, дерева или железобетона. Каждый из материалов каркаса для сэндвичных панелей обладает своими преимуществами и недостатками.
Древесина
Каркас под сэндвичные панели, выполненный из дерева – самая бюджетная конструкция. С деревянной основы и началось развитие технологии крепления фасадов.
Сейчас деревянные каркасы практически не используются. Это связано с высоким риском возгорания и негативным влиянием влаги. Специальные обрабатывающие средства имеют свой срок службы, поэтому абсолютная защита от негативных факторов в течение всего срока службы невозможна.
Железобетонный каркас
Подобный вид конструкций популярен и надежен. Железобетонные каркасы нашли свое применение в строительстве быстровозводимых домов.
К основным плюсам относят:
- малая теплопроводность;
- не требуется защита от коррозии;
- низкая стоимость;
- долговечность;
- прочность.
Железобетонные конструкции завозятся на строительные площадки уже в готовом виде, поэтому возведение здания ускоряется.
Металлический каркас
Металлокаркасы самые дорогие, однако считаются самыми популярными.
Преимущества металлических каркасов:
- Высокая скорость возведения здания. Монтаж каркаса занимает не более двух недель.
- Универсальность. Металлокаркас под сэндвич-панели подходит для жилых и нежилых построек.
- Отсутствие трещин и деформаций в процессе эксплуатации. Металлическая конструкция не дает усадки в отличие от древесной.
- Высокая прочность и долговечность. Каркас прослужит в течение 50 лет и более.
Недостатки у материала есть, но они незначительные:
- Нужна защита от коррозии. С этой целью используются специальные лакокрасочные покрытия и полимерные пленки.
- Стоимость.
- Требуется установка негорючего теплоизолятора из-за высокой теплопроводности. Теплоизоляция нужна, чтобы защитить металл от воздействия высоких температур.
Недостатки легко устраняются, в результате чего металлические изделия используются чаще всего.
Монтаж конструкции
Эксперты разработали ряд рекомендаций и требований по правильной установке и монтажу облицовки:
- Монтаж лучше начинать с угла здания.
- В случае монтажа крупной конструкции лучше обратиться к специалистам. Это сложная в физическом и технологическом плане работа, которая не рассчитана на осуществление одним человеком.
- Если имеются дефекты установки, их можно скрыть доборными элементами. Они отвечают за эстетические качества и ряд технических показателей.
- Крепление осуществляется с верхнего торца.
- Для уплотнения полотна используется герметик.
- Панель ставится в замок ранее установленной.
- Под облицовку может устанавливаться теплоизоляция.
- После монтажа все стыки нужно уплотнить при помощи минваты.
Следуя пошаговой инструкции, можно самостоятельно выполнить крепление панелей к каркасу по предварительному расчету проекта.
Проведение подготовительных работ
Перед установкой панелей на конструкцию важно провести подготовительные работы. Обязательный этап – проверка ровности каркаса и пропитка его специальными защитными средствами
Участки, которые будут контактировать с панелью, нужно изолировать при помощи специальной ленты.
Панель обязательно должна быть очищена от грязи, пыли, пленки. Ее обрезают под нужные размеры горизонтально по предварительно расчерченной наметке.
Установка стеновых панелей
Установить панели можно горизонтально и вертикально. Первый случай подходит для домов до 3 метров высотой. Вертикальный монтаж применяется для домов 3-7 метров. Панели плотно стыкуются при помощи замков и фиксируются струбцинами. Для крепления используются саморезы по металлу или древесине в зависимости от материала каркаса с шагом 9-12 см.
Установка кровельных панелей
Кровельные панели монтируются под углом 5 градусов. Фиксация происходит на саморезы. Элементы укладываются внахлест. Обязательно укладывается слой герметика в паз замка для качественной изоляции.
Крепление
Крепление сэндвич панелей к каркасу производится при помощи нескольких типов узлов:
- уголковый;
- стык стеновых панелей;
- парапетный;
- крепления стеновых панелей;
- крепления облицовки поэлементной сборки;
- коньковый;
- примыкания крыши;
- стык кровельных панелей.
Для каждого узла разрабатывается специальный чертеж со всеми техническими моментами.
Все крепежи ставятся под углом 90 градусов с помощью шуруповерта.
Сэндвич-панели повышенной огнестойкости: особенности монтажа элементов
Панели повышенной огнестойкости, по словам специалистов, должны монтироваться только специально обученными специалистами. Дело в том, что подобный строительный материал поможет защитить определённый отсек или комнату в случае возникновения в здании пожара. А если работы будут произведены с нарушениями, ни о какой защите речи уже не пойдёт.
Вот так соединяются панели повышенной огнестойкости ФОТО: уфа.стройсистема.рф
Одной из особенностей установки такого материала является необходимость подбора к нему дополнительных составов, вроде монтажной пены, которые будут соответствовать тем же характеристикам огнестойкости. Этот же момент касается дверей, а также окон, если таковые планируются.
Сэндвич-панели повышенной огнестойкости имеет смысл монтировать только в кирпичных и бетонных зданиях и сооружениях. При их установке в деревянном доме все работы и повышенные затраты на материал можно назвать бесполезными.
Повышенная огнестойкость материала должна быть подтверждена свидетельством установленного образца ФОТО: stroi.com
Сэндвич панели

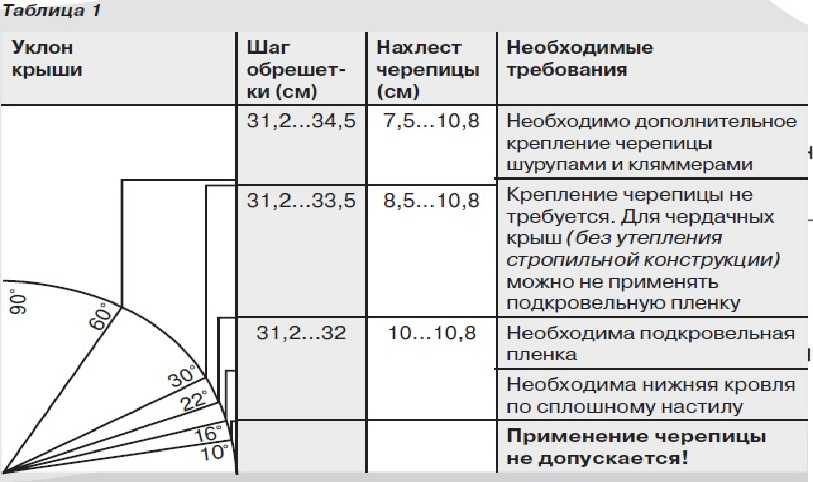

Согласно требованиям СНиП минимальный уклон настила из сэндвич панелей должен составлять примерно 5º (при условии, что покрытие делается сплошным и не имеет стыков по всей длине). Сразу оговоримся, что этот показатель справедлив лишь для случаев, когда в кровле не предусматриваются встроенные окна или другие элементы, нарушающие целостность сплошного покрытия.
При наличии всех указанных нарушений целостности настила минимальный угол уклона такой кровли должен быть не менее 7º.
Еще на стадии проектирования будущей кровельной системы (и, в частности, при выборе варианта конструкции крыши с определенным углом наклона) обязателен учет климатических особенностей вашего района. В том случае если осадки в вашей местности выпадают довольно часто – минимальный показатель крутизны ската под сэндвич панели должен быть не менее 40º, поскольку лишь при таком наклоне кровли дождевая влага не будет задерживаться в стыковочных швах. Ну а в районах с небольшим показателем среднегодовых осадков оптимальным считается уклон порядка 7–22º.
Обратите внимание! Перед обустройством кровель с большими уклонами скатов необходимо учитывать то обстоятельство, что в этом случае вам требуется большее количество строительного материала. С другой стороны, при заниженной величине этого показателя на крыше будет скапливаться вода, которая со временем может разрушить гидроизоляционные уплотнения стыков панелей. А в межсезонье (при наступлении оттепелей и заморозков) из скопившейся влаги образуются ледяные наросты, которые могут повредить защитный слой сэндвич панелей, а также их металлическую оболочку
А в межсезонье (при наступлении оттепелей и заморозков) из скопившейся влаги образуются ледяные наросты, которые могут повредить защитный слой сэндвич панелей, а также их металлическую оболочку
С другой стороны, при заниженной величине этого показателя на крыше будет скапливаться вода, которая со временем может разрушить гидроизоляционные уплотнения стыков панелей. А в межсезонье (при наступлении оттепелей и заморозков) из скопившейся влаги образуются ледяные наросты, которые могут повредить защитный слой сэндвич панелей, а также их металлическую оболочку.
При небольшом уклоне кровли (менее 7º) нет необходимости в дополнительном креплении панелей на каркасной основе из железобетона, дерева или металла. На кровельных конструкциях с большим углом наклона дополнительный крепеж обязателен.
Варианты стыковок
Существует несколько вариантов стыковки сэндвич-панелей между собой:
Замковый открытый тип соединения. Это наиболее распространённый вариант, поскольку отличается лёгкостью и эффективностью. Он заключается в том, что с одного конца первой плиты внешний слой обшивки вставляется в паз, предусмотренный в наполнителе второй плиты. Герметичность и гидроизоляция здесь не страдают, потому что обшивка первой плиты плотно входит в пространство между утеплителем и металлическим покрытием второй плиты. Размер паза выполнен с учётом расширения металла под воздействием высоких температур.
Замковый закрытый тип. Его отличительная особенность – ступенчатая конструкция. Здесь больше свободного пространства по сравнению с первым вариантом, что способствует отводу влажного воздуха и снижает тепловые потери.
Эти методы применяются для крепления стеновых панелей, а для кровельных есть свои варианты:
Металлическое покрытие первой плиты накрывает обшивку второй плиты. Стык закрыт полностью, внешняя влага не проходит, однако это не отменяет завершающую обработку герметика.
Металлическая обшивка, выполненная в форме волны, перекрывает обшивку соседней плиты, выполненной в той же форме.
Итак, возведение сэндвич-панелей – это довольно простая процедура, поэтому она широко применяется в строительстве промышленных и жилых зданий. Однако и здесь есть свои правила и тонкости, которые нужно знать, чтобы обеспечить длительный эксплуатационный ресурс конструкции.

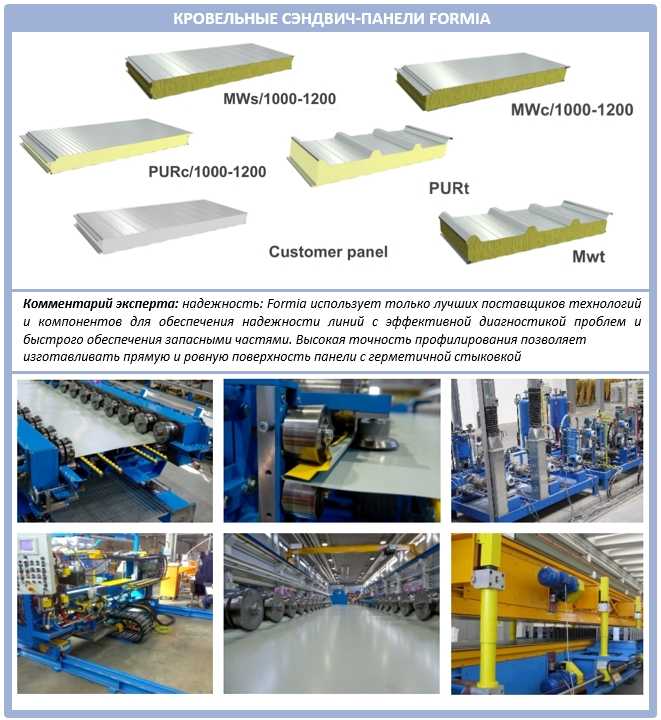

Кровельные материалы
Для крыши из СИП панелей могут быть использованы любые кровельные материалы. Принципиальных противопоказаний здесь нет.
Наибольшей популярностью пользуются:
гибкая черепица (гонт);
наплавляемая кровля;
натуральная (цементная или керамическая) черепица;
металлочерепица;
ондулин;
профлист.
Мнение эксперта Андреев Александр Даниилович Кровельщик с 15-летним стажем
Наибольшим предпочтением здесь пользуется гибкая черепица или наплавляемая кровля. Для других материалов необходима сборка обрешетки, выполняющей несущие функции и создающей вентиляционный зазор. Мягкие кровельные покрытия не нуждаются в подобных дополнениях и могут укладываться прямо на гидроизолированную поверхность СИП панели.
Кроме этого, рекомендуется выбирать покрытия с небольшим собственным весом. Если используется черепица, нагрузка от такого покрытия становится довольно значительной. В сочетании со снеговой нагрузкой в зимнее время величина может превысить допустимые значения и вызвать разрушения (пример такого воздействия — обрушение крыши московского аквапарка).

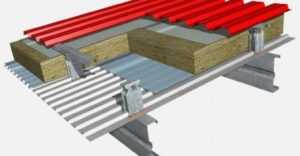

Устройство кровли из сэндвич панелей
Конструкция относится к категории каркасных и в первом приближении порядок действий выглядит как сооружение несущего металлического, как правило, каркаса, обшивка сэндвич панелями и устройство других узлов – конька, водостока и тому подобное. Монтаж системы характеризуется определенными особенностями, вполне выполнимыми своими руками. На фото – конструкция из SIP-панелей.
Первое требование – уклон кровли из сэндвич панелей: при установке на скат одного полотна и отсутствии дополнительных элементов параметр допускается не менее 5 градусов. Если предусматривается соединение сэндвич панелей, то уклон должен составлять больше 7 градусов.
- Второе – не допускается коррозии на металлическом несущем каркасе или поражений на деревянной. При обнаружении таковых следует немедленно заменить поврежденные элементы.
- Все узлы и элементы – прогоны, стойки, стропила, балки должны быть строго сбалансированы по вертикали и горизонтали, и полностью соответствовать требованиям проекта. Перекосы недопустимы.
- Стропильная система должна быть гидроизолирована. При сооружении кровли из сэндвич панелей нужно помнить, что этот материал не способствует циркуляции воздуха и конденсирует влагу, а поэтому помещения должны очень хорошо вентилироваться.
- Подъем панелей осуществляется с помощью подъемников с вакуумными присосками или струбциной с резиновыми или войлочными прокладками. Поднимать необходимо по одной плите, так как материал легкий и имеет большую парусность. Нельзя допускать его накапливания. При подъеме необходимо учитывать уклон крыши.
- Не следует снимать с изделий упаковочный материал, перед креплением удаляется только часть в месте соединения. На кровле из сендвич панелей узлы монтируются после настила полотна, а поэтому остальная упаковка убирается только после монтажа всех соединительных элементов.
Кровля из сэндвич панелей: порядок действий
- Первая панель укладывается таким образом, чтобы ее можно было закрепить к прогону или стропилу, ближайшему к коньку. Крепление своими руками осуществляется саморезами с уплотнительными шайбами. Саморез должен устанавливаться точно под 90 градусов, уклон недопустим. Количество крепежа зависит от длины полотна и требований проекта.
- Следующие элементы размещаются с учетом уклона и соединяются пазо-гребневым методом, крепление осуществляется только к прогонам.
- Перед стыковкой на места соединения следует наносить силиконовый герметик –нейтральный или щелочной. Рекомендуется размещать уплотнительный материал в стыке для улучшения герметизации. При использовании плит с минеральным наполнителем, эта процедура является обязательной.
- При фиксации крайних панелей используется большее число саморезов.
После окончания настила осуществляется монтаж узлов – конька и водостоков. Строение конька заметно отличается от конструкции от обычного варианта.
- На первом этапе монтажа узла устанавливается внутренняя планка, а все полученное пространство между кровельными полотнами заполняется монтажной пеной, как это показано на фото. Если наполнитель – минвата, то в стыках размещается этот же теплоизолятор. После высыхания пена удаляется.
- Размещаются полиуретановые профилированные прокладки, а затем к гребням SIP-панелей фиксируется приконьковая планка.
- Сверху вновь закрепляется полиуретановая прокладка на клейкой основе, а затем устанавливается финишная коньковая планка.
- После окончания монтажа удаляется упаковочный материал.
На видео процесс сооружения кровли из сэндвич панелей своими руками представлен более подробно.
Полезные советы и рекомендации
Если при строительстве используются панели, в которых в качестве утеплителя служит минеральная вата, то проводить работы в дождь или сырую погоду не рекомендуется. Это объясняется тем, что минеральная вата не любит влагу, от ее действия она начинает терять свои свойства, а если влага попадет внутрь, то уже там и останется.
Чтобы не поцарапать поверхность, к панелям не рекомендуется прикреплять какие-то предметы или оборудование. Если в процессе монтажа вы все-таки поцарапали поверхность, то это место надо покрыть масляной краской, иначе начнется коррозия и панель не прослужит вам долго.
Особенности монтажа
В процессе создания самого маленького угла наклона крыши из СП не используются какие-либо дополнительные элементы крепления основного материала к деревянной, железобетонной или металлической конструкции. В случае укладывания панелей на каркас с градусом наклона выше минимального, дополнительные соединительные крепежи обязательны к установке.
Несмотря на то что СП укладываются по технологии с нижнего угла к верхнему, метод формирования кровли должен проходить не горизонтальной укладкой плит, в вертикальной – вдоль. В ином случае рискует нарушиться целостность кровли. К тому же таким образом проще распланировать ход работы, и используется меньше материала.
Важно! Утеплителем в СП является минеральная вата, что требует обязательного использования респиратора мастером, занимающимся монтажом.
Стоит также обратить внимание, что во время подъема СП на крышу, не рекомендуется ставить плиты на замок, иначе он может деформироваться, что приведет в негодность весь элемент.
Для проведения кровельных работ стоит обращаться лишь к опытным специалистам, компетентным в вопросе монтажа именно сэндвич-панелей, так как этот материал нуждается в индивидуальной технологии укладки.
Основные нюансы при резке материала
В большинстве случаев, для полного завершения монтажа понадобиться резка панелей под удобный нам размер.
Резка пластиковых полотен при помощи электролобзика
Чем резать разнообразные сэндвич панели – метод обработки отличается в зависимости от того, какой материал применялся при изготовлении изделия:
- изделия из пластика пилятся простой ножовкой или же электролобзиком. При помощи последнего приспособления процесс резки проходит значительно легче, к тому же, качество спила получается выше;
- стальные полотна режутся ножницами по металлу. Можно использовать лобзик или циркулярную пилу, которые предназначены для холодной обработки. Поскольку сталь всегда покрывается защитным слоем, при резке нужно не допускать возможность его перегревания — это исключает использование болгарок, шлифовальных машинок и плазменной резки;
- СИП-панели необходимо резать с учётом того, чтобы сохранить в целости кромку изделия и обеспечить возможность ровного присоединения. Не следует использовать электролобзик. Рекомендуются к применению циркулярные электропилы, либо ручные приспособления.
Монтаж панелей с фальцевым замком
В отличие от замка Roof-lock (внахлест) плиты могут иметь фальцевое соединение. Такой замок обеспечивает ровную поверхность кровли: отсутствуют ребра жесткости в виде выступающей трапециевидной волны. В этом случае монтаж крыши сэндвич плитами делают вкручиванием саморезов в плоскую поверхность. Места креплений также указываются в проектной документации.
Следует знать, что одинарный фальцевый замок (лежачий или стоячий) не может полностью исключить проникновение влаги при расширении металла от высоких температур. Именно поэтому при выборе фальцевого типа соединения лучше отдать предпочтение двойному замку (лежачему или стоячему). В этом случае технология крепления плит остается аналогичной одинарному замку, однако риск разгерметизации снижается.
Использование сэндвич-панелей
Многослойные панели можно смело относить к универсальным материалам, которые применяются как при отделке, так и возведении построек.
Сэндвич панели прекрасно подходят в качестве строительного материала, из которого сооружаются различные малоэтажные объекты:
- Промышленные. Материал используется для возведения складов, ангаров, производственных площадей.
- Общественные и бытовые. Речь идет об офисных помещениях, торговых точках, бытовках.
- Заправочные, ремонтные, моечные станции для автотранспорта.
- Спортивные. Тренировочные залы, крытые катки и пр.
- Сельскохозяйственные. Фермы для разведения птицы, животных, различные теплицы.
- Холодильные и морозильные склады.
- Медицинские и прочие санитарные объекты.
Сэндвич-панели используют в различных видов сооружений
Кроме того, панели данного типа часто применяются в тех случаях, когда проводится реконструкция или теплоизоляция ветхих домов с недостаточно прочными перекрытиями.
Вертикальный монтаж сэндвич-панелей: наружные стены.
1. Проверяют отметки уровня фундамента. Допустимое отклонение первой панели от вертикального уровня не должно превышать ± 3 мм. Устанавливают необходимые специальные элементы — гидроизоляцию фундамента, уплотняющую ленту, U-профиль, прокладку из минеральной ваты. На рисунках показаны опора панели на фундамент и на промежуточные опоры.
Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.
2. В местах крепления панелей к несущим конструкциям проверяют величину опорной площади. Размер опорной площадки зависит от толщины сэндвич-панели и условий ее эксплуатации. Минимальный размер опорной площади определяется в проектной документации и должен быть не менее 20 мм.
3. Осуществляют монтаж панелей согласно указаниям проекта. Используют захватывающие механизмы, предназначенные для вертикального монтажа панелей.
4. Проверяют вертикальность панели, убеждаются в точности мест соединения. Используя рекомендованные крепления, осуществляют крепление панелей.
5. Монтируют следующую панель. Внутренние швы вертикального соединения делают герметичными.
6. Продолжая монтаж панелей, регулярно проверяют состояние вертикальности панелей.
7. Устанавливают все необходимые защитные профили. Между собой профили соединены взаимным нахлёстом не менее 0,5 см. В случаях предусмотренных проектом, места соединений профилей с панелью уплотняют, используя герметик или уплотнительную ленту типа «Герлен».
