Установка отливов на крышу своими руками

Советы по выбору пластиковой водосливной системы

Это крайне важный вопрос, оказывает большое влияние не только на долговечность эксплуатации, но и на технологию монтажа. Перед тем как купить систему, следует выполнить такие действия.

1. Потребуйте у продавца показать документы соответствия качества. Не нужно просить сертификаты, как привыкло большинство отечественных покупателей, за свои деньги мы должны требовать к себе уважительного отношения. Тем более что средняя стоимость пластиковой водосливной системы составляет примерно 30% общей стоимости покрытия крыши, это немалые деньги. Точные значения зависят от вида кровельных материалов, но для наиболее распространенных бюджетных кровель это отношение выдерживается.

2. Внимательно осмотрите внешний вид элементов системы. Если на поверхности видны впадины, то она сделана из вторичного пластика, на производстве пользуются изношенными пресс-формами или грубо нарушается технология. Самый неприятный вариант для потребителей – водослив изготовлен из вторичного сырья. Этот пластик уже отслужил свое и потерял первоначальные свойства из-за физического старения, значительно ослабились межмолекулярные связи из-за жесткого ультрафиолетового обучения. Недобросовестные производители измельчили его, добавили красители и опять использовали в производстве. Надо знать, что такие системы непременно развалятся через несколько лет эксплуатации.

3. Проверьте срабатывание механизмов фиксации. Все места соединений должны быть сделаны с максимальной точностью. Допуск не превышает десятых долей миллиметра, только так можно гарантировать качество системы, ее герметичность и устойчивость. Если отдельные элементы слишком легко входят друг в друга, или наоборот, запихнуть их можно с большим усилием, то это признак очень низкого качества конструкции. Не стоит покупать такую водосливную систему, какой бы привлекательной ни была цена. Во время монтажа появится много сложных и непредвиденных ситуаций, в некоторых случаях возможны серьезные механические поломки или критические повреждения.

Правила

Самое главное – установить лоток с правильным уклоном. Минимальный уклон составляет не менее 3-5 мм на каждый погонный метр (по СНиП полагается не менее 1-2 мм на 1 пм).

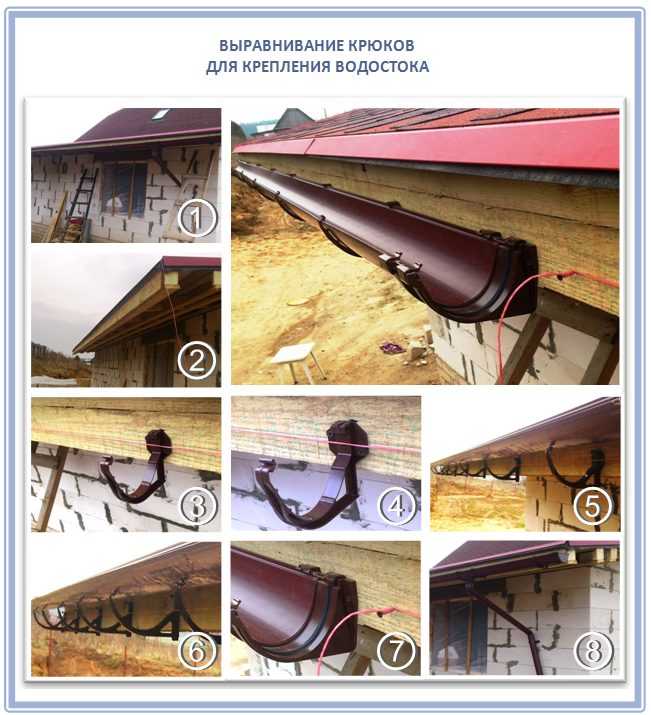

Чтобы прикрепить желоб с нужным уклоном, используют простой способ – сначала прикрепляют крайние кронштейны с рассчитанным превышением одного из них. Потом натягивают леску или бечёвку и по ней прикрепляют остальные кронштейны.

Обычно водосточные трубы располагают рядом с углами здания.

Если желоб прямолинейный, и его температурному удлинению ничто не мешает, а длина его — до 12 м, то достаточно сделать одну водосточную трубу.

Если при тех же условиях удлинение лотка ограничено, то в конце его уклона устанавливается компенсирующая воронка.

Если свес кровли имеет длину от 12 м, устанавливаются 2 воронки, с расстоянием не более 24 м. И также устанавливается компенсатор.

При условии опоясывания желобом кровли по периметру, устанавливаются два компенсатора и две компенсирующих воронки в спаренном положении.

Конструкция и форма лотка подбирается в зависимости от количества осадков.

Отлив должен быть смонтирован сразу после перекрытия крыши, чтобы как можно раньше защитить фундамент дома от дождевой воды. После укладки на кровле слоя гидроизоляции закроется также доступ к мауэрлату. В результате прикрепить непосредственно к нему крепления уже не удастся.

Последовательность работы

Установка отливов на крышу своими руками начинается с нанесения разметки. Для этого понадобится определить, куда будет крепиться отлив. Первой устанавливают воронку. Ориентируясь на нее, можно провести осевую линию, которая станет ориентиром для остальной работы. С двух сторон от воронки ставят держатели, отступив от нее 15 см.

Установить воронку нужно таким образом, чтобы вода попадала не в ее центр, а на край. Эта хитрость пригодится для сильных осадков. Если вода будет попадать в центр, она бедует переливаться через край конструкции. Желоб должен иметь определенный уклон. Добиться этого новичку поначалу сложно. На один метр конструкции уклон должен составить около 3 мм: он необходим для того, чтобы в желобе не скапливалась жидкость.

Перед тем как монтировать отливы на крышу, нужно сделать разметку уклона желоба. Для этого потребуется длинная доска и строительный уровень. Используйте одну из кромок держателя, который будет уже установлен. Проведите нулевую линию: она должна идти до того места, где будет прикреплен следующий держатель для воронки.

Придется рассчитать разницу, которая должна возникнуть между элементами крепежа. Ее нужно умножить на три. Установите следующее крепление отливов на крыше, учитывая это смещение.

Устройство водоотливов

Водоотливы для крыши – это желоба круглого, прямоугольного или в исключительных случаях треугольного сечения, в которые со скатов крыши стекает вода. Некоторым домовладельцам их установка кажется излишней, ведь крышу специально конструируют таким образом, чтобы осадки самотеком переносились от конька к краям свеса. Однако, без водосточного отлива стекающая влага не имеет направленного движения, а выливается хаотично, подвергая опасности отделку фасадов дома, проникая в места соединений кровли со стенами, разрушая отмостку.

Если не сделать монтаж отливов, неорганизованный, стихийный сток воды со скатов приводит к образованию луж вокруг дома, где обычно размещают дорожки. Организация качественно работающей водосточной системы своими руками решает все вышеперечисленный проблемы, а также позволяет экономить природные ресурсы за счет сбора и использования для полива талой и дождевой воды

Немаловажно, что современные модели разнообразных цветов и состава, подобранные в тон к отделке фасада или кровельного материала, не портят, а украшают архитектуру сооружения

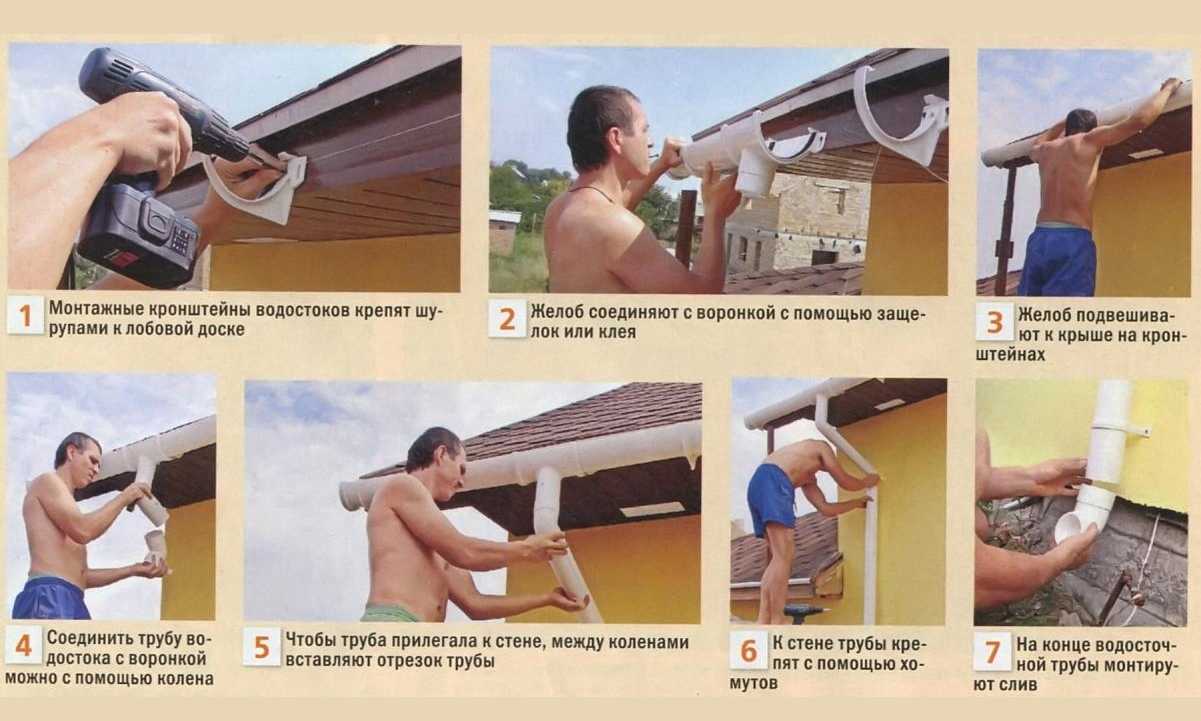

Как устанавливать и крепить отливы

Прежде, как установить водоотливы на крышу, кронштейны крепят на стропила до укладки гидроизоляционного слоя. Только в случае, когда у кровли нет свеса или он небольшого размера, тогда отливы на крышу фиксируют на стене или на карнизной доске.

Обычно водоотливы для крыши устанавливают в такой последовательности:

1. После завершения сооружения стропильной системы по низу ската натягивают шнурок с учетом уклона желоба.
2. На обрешетке с шагом 50-70 сантиметров фиксируют кронштейны.
3. Если водоотвод медный или оцинкованный и имеет большой вес, обрешетку в месте фиксации кронштейнов нужно усилить досками размером 50х150 миллиметров.
4. После завершения крепления кронштейнов приступают к монтажу отлива. Модули желобов помещают в крепежные элементы, стыкуя их между собой. Места соединения с целью гидроизоляции обрабатывают герметиком.

После того, как установлены своими руками водоотливы для крыши, осуществляют проверку функционирования водосточной системы.

https://youtube.com/watch?v=Ii4hedeOU74

Требования к установке водосточных систем своими руками

Качественный монтаж предусматривает соблюдение определенных правил:

1. Чтобы отливы эффективно функционировали, необходимо наличие наклона в направлении водоприемных воронок и труб. Его делают из расчета 1-3 сантиметра на один погонный метр.
2. Размер сечения желоба определяют на основании величины скатов. Если крыша имеет поверхность около 90 «квадратов», используют отливы, имеющие 8-сантиметровый диаметр. Чем больше площадь скатов, тем большим должен быть этот параметр у желоба.
3. Отливы монтируют ниже края свеса минимум на 3 сантиметра, чтобы их не сорвало при сходе снежных масс со скатов.
4. Вертикально укладываемые водосточные трубы, служащие для перемещения воды от отливов к элементам ливневой канализации, располагают с промежутком 5 –6 метров. Если дом имеет сложную конфигурацию, их делают на каждом из углов крыши.
5. Для предотвращения попадания капель, отлетающих от желоба, под материал кровли, устанавливают слезник.
6. Чтобы знать, сколько метров отлива необходимо приобрести, вычисляют периметр постройки и добавляют 10 — 15% на выполнение подрезки и соблюдения нахлеста в местах стыковки элементов.
7. При выборе желоба учитывают, как крепить отливы согласно технологии. Следует подобрать воронки, кронштейны и трубы, которые должны быть из аналогичного материала.

Правила

Самое главное – установить лоток с правильным уклоном. Минимальный уклон составляет не менее 3-5 мм на каждый погонный метр (по СНиП полагается не менее 1-2 мм на 1 пм).

Чтобы прикрепить желоб с нужным уклоном, используют простой способ – сначала прикрепляют крайние кронштейны с рассчитанным превышением одного из них. Потом натягивают леску или бечёвку и по ней прикрепляют остальные кронштейны.

Обычно водосточные трубы располагают рядом с углами здания.

Если желоб прямолинейный, и его температурному удлинению ничто не мешает, а длина его — до 12 м, то достаточно сделать одну водосточную трубу.

Если при тех же условиях удлинение лотка ограничено, то в конце его уклона устанавливается компенсирующая воронка.

Если свес кровли имеет длину от 12 м, устанавливаются 2 воронки, с расстоянием не более 24 м. И также устанавливается компенсатор.

При условии опоясывания желобом кровли по периметру, устанавливаются два компенсатора и две компенсирующих воронки в спаренном положении.

Конструкция и форма лотка подбирается в зависимости от количества осадков.

Отлив должен быть смонтирован сразу после перекрытия крыши, чтобы как можно раньше защитить фундамент дома от дождевой воды. После укладки на кровле слоя гидроизоляции закроется также доступ к мауэрлату. В результате прикрепить непосредственно к нему крепления уже не удастся.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода. Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку. Сам процесс происходит в несколько этапов:

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.

4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.

6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.

3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Устройство и предназначение водоотлива

Сливная система представляет собой совокупность основных и вспомогательных компонентов конструкции. К основным относят желоба, воронки и трубы, а к вспомогательным – заглушки и крепежные элементы.

По размещению различают внутреннюю и внешнюю системы водоотведения. Внутренняя используется для построек, имеющих плоскую крышу. При этом кровельный материал укладывается с наклоном в сторону воронки. Вода, стекающая по крыше, собирается в воронку, затем поступает в трубу, расположенную в стене здания или в техническом канале.

Внешняя водосточная система применяется для крыш скатного типа. Все элементы конструкции устанавливаются с наружной стороны здания.

Если отливы отсутствуют, вода, падающая с кровли, будет разрушать бетонную отмостку или тротуарную плитку вокруг постройки.

Скапливание излишней воды в почве вокруг дома приведет к подтапливанию подвала и цокольных этажей. Впитываясь в грунт, вода будет подмывать фундамент дома. В результате он начнет проседать, а на стенах появятся трещины. Эксплуатация такого здания станет небезопасной.

Самодельные отливы из канализационных труб

• водосливы из кровельной оцинковки;
• канализационных ПВХ – труб Ø110 мм;
• пластиковых бутылок;
• старых пластмассовых труб диаметром 8—15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

1. Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
2. Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
3. Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
4. Стыковка элементов производится внахлест, после чего фиксируется саморезами.
5. Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Установка водосточной системы своими руками

Как и любое ответственное дело, установка водостоков начинается с проектирования. А для этого следует ознакомиться со всем ассортиментом основных и дополнительных элементов, крепежа и фасонины выбранного производителя. Практически каждый бренд предлагает свою систему соединений и крепежа, превращающий монтаж водостока в подобие сборки детского конструктора.

Водосточная система – монтаж и описание элементов

Поперечные размеры элементов выбираются исходя из площади крыши. Расчет ведут исходя из 1,5 кв.см. площади поперечного сечения водостока на 1 кв.м. площади крыши.

Для зоны умеренного и континентального климата для оборудования небольших коттеджей подойдут водостоки для крыши своими руками с желобами до 10-12 см и трубами диаметром 7-8 см. В коттеджах с крышей большой площади стоит использовать желоба 13-15 см и трубы 10-12 см. А для больших просторных строений, где площадь крыши собирает большое количество осадков, следует использовать системы самого большого размера: желоба – 20 см, трубы – 15 см и более.

Вертикальные сливы устанавливаются не далее чем на 10 м друг от друга. Для увеличения этого расстояния придется брать водосточные трубы большего диаметра, что приведет к необходимости сопрягать фасонные части разных размеров.

Установка водостока начинается с самой высокой точки и выполняется в направлении уклона, который составляет 5 мм перепада на 1 погонный метр желоба. Кронштейны для желобов желательно устанавливать на стыках. Если замок не предусмотрен – герметизируем стыки силиконовым герметиком.

Установка водосточной системы и сливов на крышу своими руками

Монтаж водосточных труб выполняется согласно определенным правилам. Шаг крепежных хомутов для вертикальных стояков должен быть не более 1,2 м. При этом недопустимо отсутствие хотя бы одного хомута на каждую трубу стояка.

Проекция края кровли должна попадать на середину желоба. Тогда сделанный слив с крыши своими руками, соберет всю воду, и она не будет перехлестывать через край желоба.

Виды водосточных отливов

Ранее, когда массовое производство желобов по доступным ценам еще не было налажено, изготовлять водоотливы приходилось своими руками, приспособляя разрезанные пополам трубы. Теперь строительные магазины предлагают широчайший ассортимент всех возможных цветов, форм и материалов с подходящей фурнитурой, установка которых своими руками выполняется за считанные часы. Наиболее популярными моделями водоотливов являются:

1. Алюминиевые. Металлические желоба из алюминия обладают легким весом, поэтому не требовательны к крепежу. Их главный недостаток в том, что, вступая в реакцию с водой, алюминий окисляется и со временем разрушается. Поэтому их необходимо обрабатывать защитным составом, ежесезонно обновляя это покрытие.

Общее свойство металлических водоотливов – высокая резонирующая способность, увеличивающая уровень шума от падающих капель до раздражающего уровня, чтобы устранить этот дефект оцинкованные модели снабжают полимерным покрытием, гасящим громкий звук.

https://youtube.com/watch?v=9Zc5iEEQWmo

Как выполняется установка водоотливов на крыше – как крепить своими руками

Во время дождя или в процессе таяния снега с крыши начинают стекать водяные потоки, которые способны повредить покрытие кровли и фасад здания. Если это происходит постоянно, стены и основание дома рано или поздно будут разрушены. Чтобы избежать подобных проблем, нужно обустроить систему водоотлива с крыши.

Благодаря установке конструкций, оперативно отводящих потоки воды со скатов, частный дом простоит не одно десятилетие. Монтаж элементов, из которых они состоят — несложная работа даже для начинающего домашнего умельца. Поэтому можно установить водоотливы для крыши собственными силами.

Какие инструменты нужны?

Установка отливов на крышу потребует наличия под рукой следующих инструментов:

• Шуруповерт.
• Напильник.
• Пилка по металлу.
• Карандаши и строительный уровень.
• Веревка.

Место, куда будет сливаться вода с крыши, готовят заранее. Его выбирают так, чтобы влага не создавала неудобств: например, стоки не должны заливать тротуар или высаженные во дворе растения. Вода не должна иметь доступа к фундаменту, чтобы подмывать его: избавиться от этого можно и при помощи ливневой канализации. Если ее нет, пробейте канавку для отвода воды. Можно установить бочку, но воду со временем потребуется куда-то сливать.

Материалы

Поскольку отлив имеет конкретное назначение, он должны удовлетворять следующим требованиям:

• Иметь повышенную прочность,
• Иметь способность сопротивляться нагрузкам не деформируясь,
• Быть не подверженным коррозии.

На прилавках современного рынка представлены готовые отливы из пластиков и металлов.

Пластиковые системы изготавливаются из атмосферостойкого пластика – пластизола, полиэстера, ПВХ, др. Достоинства пластиковых отливов:

Привлекательный вид, не стареющий от времени,
Лёгкость,
Невысокую стоимость,
Простой монтаж,
Бесшумность (очень важное качество),
Прочность,
Устойчивость к УФ излучениям,
Устойчивость к влаге, химическим соединениям,
Удобство монтажа,
Широкую цветовую линейку,
Длительную эксплуатацию (срок до 50 лет),
Широкий диапазон выдерживаемых температур -50 + 50 градусов Цельсия,
Готовые изделия имеют различные стилевые решения.

Минус: не исключена полностью вероятность, что система лопнет при замерзании воды.

Металлические отливы имеют общие достоинства – долговечность, прочность, стойкость к химическим веществам, выдерживают большие плюсовые/минусовые температуры, легко монтируются. Недостатки – более высокие цены, шумность. По виду металлов бывают:

• Алюминиевые – довольно привлекательные, так как технологии их изготовления дают гладкую (до совершенства) поверхность, наделяют способностью сохранять новенький вид все годы службы. Металл защищён двухсторонним лаковым покрытием от коррозии. Цветовая гамма создаётся за счёт цвета лака. Толщина изделий от 0.8 мм до 1 мм. Достоинства алюминиевого отлива: один из лёгких среди металлических отливов;
• Медные изготавливаются из оксидированной меди, что делает их коррозионно-стойкими. К основным достоинствам относятся также очень привлекательный вид, прочность, долговечность. Основной недостаток – высокая цена;
• Стальные, с цинковым или полимерным покрытием. Толщина не более миллиметра. Оцинкованные изделия могут иметь лаковое красящее покрытие, повышающее водостойкость. Покрытие полиэстера даёт богатую цветовую гамму, существенно снижает шумность.
• Из титан-цинка.

Изготовление отлива для крыши своими руками из пластиковых деталей для канализации

Можно не покупать готовый отлив, а сделать его своими руками. Для этого используются самые разные материалы: металлические и пластиковые трубы, листовой металл и даже пластиковые бутылки.

Рынок предоставляет широкий ассортимент пластиковых изделий для канализации, что позволяет сделать из них отливы любых форм и размеров. Крепятся детали при помощи обычных хомутов и кронштейнов. Основное преимущество таких отливов – малая себестоимость. Детали подбирают на основании пропускной способности отливов. Чаще всего используются трубы ПХВ — «рыжики» диаметром 110 мм (для изготовления желобов лучше подбирать длинные элементы), диаметром 50 мм (для водостоков), тройники (для воронки).

Сначала делается чертёж конструкции и подбираются необходимые детали. Затем изготавливают элементы желоба путём продольного распиливания труб (места распилов зашлифовываются). Элементы между собой соединяются на клей или с использованием соединителей. Крепят отлив под кровлей аналогично описанному выше с помощью покупных или самодельных кронштейнов. Из пластиковых сеток сворачивают цилиндры диаметром чуть меньше лоткового, фиксируют их проволокой или хомутами и укладывают в отливы для защиты от попадания мусора.

Типы систем

Цены на водостоки

Водостоки

Все огромное количество моделей конструкций делится на две большие группы в зависимости от того, из какого материала они изготовлены.

Тип системы	Краткое описание физических и технологических характеристик
Металлическая	Такие системы могут изготавливаться из очень дорогой меди и иных цветных сплавов или относительно дешевой оцинкованной листовой стали. По всем показателям занимают лидирующее положение и намного опережают пластиковые изделия. Единственный недостаток – высокая стоимость. Из-за этого металлические водосливные системы можно увидеть только на престижных домах, они могут устанавливаться на культовых сооружениях, использоваться для реконструкции исторических зданий.
Пластиковая	Более дешевая конструкция, имеет очень много оригинальных конструкторских и инженерных решений. Отдельные элементы могут собираться при помощи специальных замков или приклеиваются, каждый метод имеет свои плюсы и минусы. Преимущества – быстрота сборки и сравнительная дешевизна. Недостаток – невысокие показатели механической прочности.

Деревянный водосток

Именно на пластикатовых системах мы остановимся более подробно. Эти водостоки применяются намного чаще металлических, имеют приятный внешний вид, при соблюдении рекомендаций производителей могут эксплуатироваться не менее десяти лет.

Пластиковые водостоки могут служить украшением фасада

Но таких эксплуатационных свойств можно ожидать лишь при одном условии – водосточная система изготовлена известной и уважающей своих клиентов компанией. Как не ошибиться с выбором, на что обращать внимание?

Правила

Самое главное – установить лоток с правильным уклоном. Минимальный уклон составляет не менее 3-5 мм на каждый погонный метр (по СНиП полагается не менее 1-2 мм на 1 пм).

Чтобы прикрепить желоб с нужным уклоном, используют простой способ – сначала прикрепляют крайние кронштейны с рассчитанным превышением одного из них. Потом натягивают леску или бечёвку и по ней прикрепляют остальные кронштейны.

Обычно водосточные трубы располагают рядом с углами здания.

Если желоб прямолинейный, и его температурному удлинению ничто не мешает, а длина его — до 12 м, то достаточно сделать одну водосточную трубу.

Если при тех же условиях удлинение лотка ограничено, то в конце его уклона устанавливается компенсирующая воронка.

Если свес кровли имеет длину от 12 м, устанавливаются 2 воронки, с расстоянием не более 24 м. И также устанавливается компенсатор.

При условии опоясывания желобом кровли по периметру, устанавливаются два компенсатора и две компенсирующих воронки в спаренном положении.

Конструкция и форма лотка подбирается в зависимости от количества осадков.

Отлив должен быть смонтирован сразу после перекрытия крыши, чтобы как можно раньше защитить фундамент дома от дождевой воды. После укладки на кровле слоя гидроизоляции закроется также доступ к мауэрлату. В результате прикрепить непосредственно к нему крепления уже не удастся.

Готовимся к установке

Работать с пластиковыми изделиями проще, чем с более тяжёлыми железными. Главное, уяснить правило их монтажа. Мы уже упомянули, что нужно предварительно закупить элементы для отлива с инструментами. Приобретайте:

• Жёлоб. По длине можно брать столько материала, что его будет немного меньше длины той стороны стены, на которую он устанавливается. Но большинство покупает материал с запасом;
• Воронки;
• Вставки для соединения. Сколько хотите сделать стыков на жёлобе, столько вставок и нужно. Учитывайте длину стены и конкретно желобов. Вставки предохранят материал от деформаций.Если не нужны детали для соединения, то они пригодятся для придания жёсткости, 2 и более вставок приобретайте;
• Отливы будут не замкнутыми? Покупайте заглушки;
• С шагом в 1 м нужно будет установить кронштейны;
• Потребуются хомуты, чтобы зафиксировать водостоки на стенах;
• Трубы должны равняться высоте вашего дома.
• Отливы на крышу и по бокам могут быть не только прямым, тогда приобретайте уголки, чтобы соединять трубы.

Для монтажа отливов нужны такие инструменты:

• Пила, работающая по металлу.
• Напильник;
• Шуруповёрт;
• Верёвка.
• Уровень строительный с карандашами.

Расчет отливов для крыши ↑

Разбирая, как делать отливы на крыше, нужно отметить, что работы фактически начинаются с планирования. Один из важных аспектов это правильный расчет входящих в систему компонентов. Делается это довольно просто.

• Чтобы посчитать длину желоба достаточно просуммировать длины скатов и фронтонов. Результат нужно брать с некоторым запасом. Их количество рассчитывают на основе длины сливов. Воронки устанавливают с шагом в 8– 10 м. Водосточных труб нужно столько же, сколько и воронок. Для одной стороны достаточно одной воронки, но значительно эстетичнее смотрятся воронки, установленные по углам. Крепежные кронштейны рассчитывают, исходя из условия: шаг установки – 50–60 см и еще пару на воронку. К примеру, для двухскатной кровли со скатом 6 на 8 м их количество составит 36 штук. Отдельный интерес представляет диаметр изделия, поскольку неточный расчет может привести к переливу воды, и она с края желоба попадет на стены. Основным параметром, влияющим на выбор диаметра, является площадь кровли . Наименьшее возможное сечение равно 1,5 см 2 на каждый м 2 поверхности кровли. Площадь уже указанного ската составляет 24 м 2 , поэтому получается, что сечение лотка не может быть меньше 35 см 2 . На практике размеры отливов для крыши с этими параметрами равны 7 – 20 см. Диаметр круглого слива, размер которого равен 7 см, составляет 76 м 2 , что вполне соответствует нашим допущениям. Уклон необходимо направить в сторону водоотводной трубы. В частном строительстве принято выбирать по 20–30 мм на каждые 10 м. Как правило, такого наклона достаточно для обеспечения работоспособности системы. Логично предположить, что сливы с большим уклоном будут отводить воду эффективнее. Но тогда они не особо впишутся в общий вид здания.

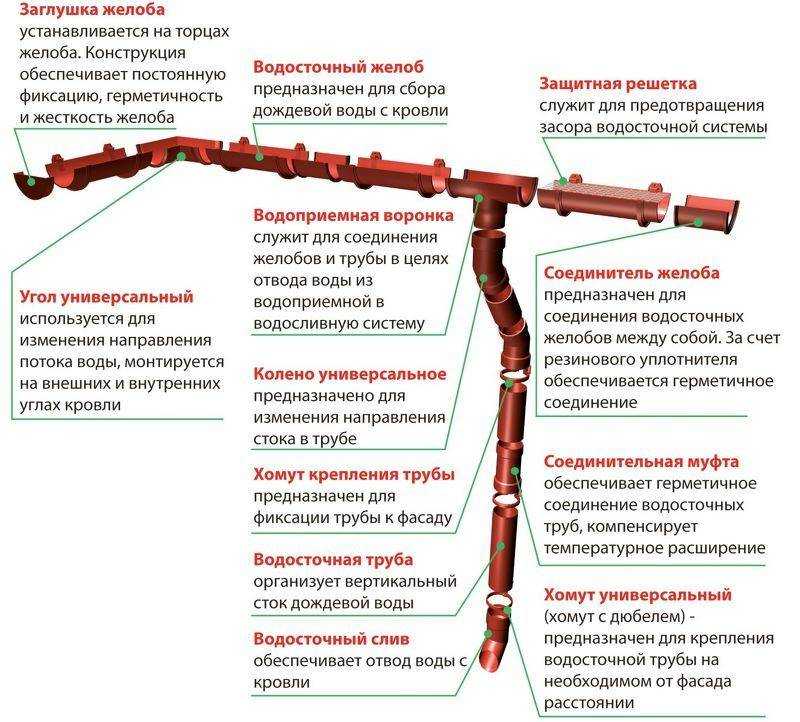

Конструктивные элементы внешней системы водостока

При проектировке системы водоотведения необходимо учитывать следующие элементы конструкции:

Элементы наружного водостока.

1. Желоба. Являются главным элементом сливной системы. Должны быть достаточно прочными, т.к. не только служат для отведения дождевой воды, но и удерживают большие объемы снега в зимнее время.
2. Трубы. Отводят воду, поступающую по желобам, в специальные приемники или канализацию.
3. Воронки. Служат для сбора воды из желобов и подачи ее в трубы.
4. Заглушки. Устанавливаются в торцах желобов и служат для защиты от переливания воды во время сильных ливней.
5. Крепежные кронштейны. Фиксируют желоба в нужном положении и придают конструкции устойчивость.
6. Повороты желобов и колена труб. Необходимы для направления потоков воды в нужную сторону.
7. Уплотнительные прокладки и резиновые кольца. Обеспечивают герметичное скрепление желобов между собой.
8. Соединительные муфты и хомуты. Служат для фиксации труб между собой и крепления их к стенам здания.
