Кровельная вентиляция: рекомендации по расчёту и устройству

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Как организовать дымоход на крыше общая схема

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Совет
Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества

Установка планок

Металлические планки – важный элемент конструкции кровли. Они защищают деревянные элементы крыши от попадания осадков и обеспечивают отвод воды в водостоки.

Планки закрепляются поверх подкладочного ковра с отступом 2 см. В качестве креплений могут использоваться саморезы или гвозди, которые устанавливаются по зигзагообразному принципу на расстоянии 10 – 15 см.

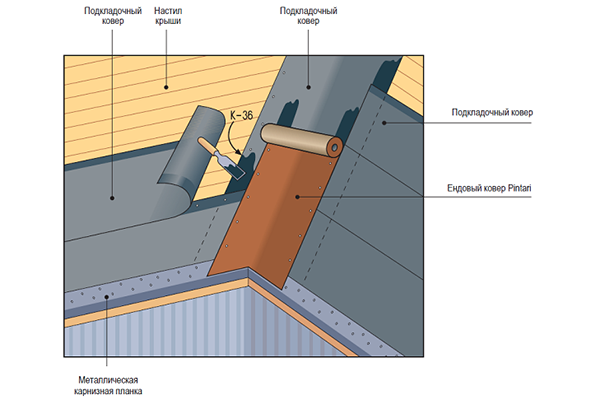

Ендовый ковер играет роль дополнительной гидроизоляции на ендове, при этом он выполняется в виде дополнительного покрытия, которое устанавливается поверх подкладочного ковра. Край ендового ковра промазывается мастикой для изоляции швов, сверху дополнительно забиваются кровельные гвозди с шагом 10 см. Расстояние от оси ендовы должно составлять минимум по 50 см с двух сторон. С краев ендовый ковер укладывается поверх капельников.

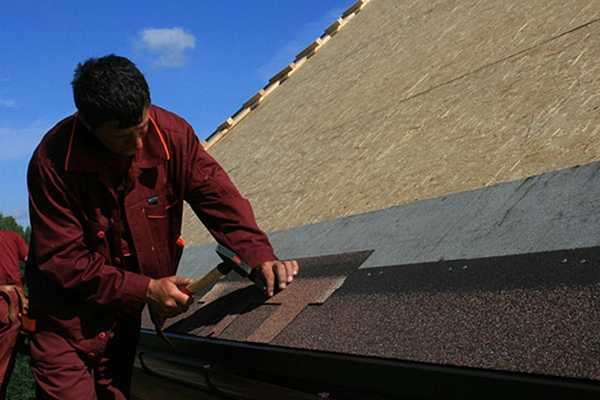

После этого необходимо проложить полосу стартовой черепицы, это полоса имеет прямоугольную форму, она лишена узора и фигурных вырезов. Её основное назначение – обеспечить равномерное покрытие на краях кровли. Полоса размещается на расстоянии 1 – 2 см от перегиба карнизной планки. Закрепляется этот элемент с помощью кровельных гвоздей.

Проход трубы круглого сечения через металлочерепицу

Если кровельный проходной узел необходимо сделать круглого сечения, то применяют кровельную проходку, которая обеспечивает необходимую герметичность в местах соединения дымохода с кровлей. Кровельные проходки служат для обустройства прохода антенн, мачт, вентиляций, дымоходов и электрических выходов и применимы для многих видов кровельных материалов. Основание кровельной проходки выполнено из листа стали, с которым герметично соединен колпак. Через отверстие в колпаке и осуществляется проход сэндвич трубы через металлочерепицу.

Проходки изготавливают из силикона или EPDM резины. Эти материалы имеют широкий рабочий температурный интервал от -74 до +260 градусов.

Для монтажа трубы через кровельную проходку проделывают в ней отверстие на 20% меньше диаметра трубы. Натягивают проходку на трубу с использованием, например, раствора хозяйственного мыла. Уплотнитель прижимают к кровельному материалу, и он принимает необходимую форму поверхности кровли. Под фланец наносят герметик и крепят кровельными саморезами с примерным шагом 35 мм.

Во многих случаях сэндвич труба является хорошей альтернативой кирпичному дымоходу. Она состоит из двух труб различного диаметра, между которыми находится теплоизоляционный материал из базальтовой ваты. Монтаж, эксплуатационные характеристики и срок службы делают использование сэндвич трубы для отхода горючих веществ выгодным предприятием на сегодняшний день. Труба защищена от сильного перегрева внешней стенки и накопления конденсата.

Необходимо учитывать, что при обустройстве дымохода, произведенная крышная разделка своими руками должна быть выполнена в соответствии со всеми строительными нормами и правилами. Если вы не уверены в своих силах или у вас недостаточно навыков и опыта в данном виде работы – поручите работу профессионалам.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Монтаж примыкания к трубе круглого сечения

Нередко вместо прямоугольного кирпичного дымохода используют трубу круглого сечения. Для гидроизоляции такой трубы используют рулонную гидроизоляцию на основе битума или фольгированную ленту из модифицированного битума. Причем фольга будет защищать саму ленту от перегрева, что значительно продлит срок ее службы.

Для защиты вывода дымохода не придется устанавливать два этапа примыкания.

Вместо этого на круглую трубу надевается фартук-колпак, или, как его еще называют, кровельный проход.

Крепят его непосредственно к обрешетке и уплотняют с помощью герметика.

При использовании кровельного прохода важно учитывать один нюанс. Резина, нагретая трубой, будет плавиться

Чтобы этого не происходило, в месте примыкания между трубой и фартуком на дымоход крепится хомут с термостойкой прокладкой

Чтобы этого не происходило, в месте примыкания между трубой и фартуком на дымоход крепится хомут с термостойкой прокладкой

Резина, нагретая трубой, будет плавиться. Чтобы этого не происходило, в месте примыкания между трубой и фартуком на дымоход крепится хомут с термостойкой прокладкой.

Есть и второй вариант решения проблемы – использовать кровельный проход, выполненный из термостойкой резины.

https://youtube.com/watch?v=QaWAvbYZWzE

Монтаж проходки

Техника установки во многом зависит от конкретного варианта проходки. Но в большинстве случаев монтаж предполагает выполнение трех этапов. В первую очередь устраивается основа, на которую встанет узел. Это может быть бетонный или металлический стакан, который поддержит конструкцию по типу фундамента. Второй этап предусматривает непосредственное проведение коммуникационной трубы через узел, а также выполнение обжимных действий. Завершается проходки механической фиксацией на поверхности крыши. Для этого используют саморезы, шурупы и гвозди. Конкретный способ крепления зависит от отделочного материала крыши.

Особенности обустройства узла примыкания к крышам, имеющим различные покрытия

• Для битумной черепицы лучшим вариантом будет использование примыкающей планки, которая обеспечит плотное прижатие.
• Для металлочерепичной кровли применяется планка вака, под которую укладывают вакафлекс. Сверху все покрывается герметиком.

Полную герметичность обеспечивает обработка герметиком

• Стыки покрытий из керамической черепицы заделываются лентами из гофрированного алюминия, волнистый профиль которого повторит форму черепицы. Последующая заливка битумом сделает швы абсолютно герметичными.
• Ленты из гофрированного алюминия могут применяться и для битумной черепицы. Благодаря широкой цветовой гамме можно выбрать любой цвет под окраску покрытия.

Современные строительные материалы, используемые для обустройства кровли, просты и удобны в применении. Инструкции от производителя упрощают процесс и позволяют пользоваться ими даже непрофессионалам. При этом не следует забывать, что от состояния кровли зависит сохранность всего сооружения, поэтому кровельные работы, в том числе по установке ее узлов, лучше доверять профессиональным исполнителям.

Вентиляционные системы зданий нуждаются в точке вывода отработанного воздуха или ввода свежей приточной струи. Места прохода воздуховодов сквозь перекрытие или кровлю здания должны быть оформлены соответствующим образом и обеспечивать:

• Герметичность соединения, отсутствие протечек дождевой или талой воды.
• Отсутствие конденсата на металлических частях устройства.
• Свободный проход необходимого количества воздуха.

Для комплексного решения этих вопросов применяются унифицированные (УП), конструкция которых оптимальным образом соответствует выдвигаемым требованиям. Узел прохода — это сварная металлоконструкция, представляющая собой патрубок круглого сечения, оснащенный с двух торцов фланцами для присоединения к воздуховодам, имеющая основной (опорный) фланец, служащий основным крепежным узлом конструкции, опционально оборудованный клапаном и специальным кольцом для отвода конденсата. В зависимости от условий эксплуатации применяется тот или иной вид УП, максимально отвечающий требованиям конструкции системы.

Проход через потолок кирпичного дымохода

Кирпич – сам по себе неплохой теплоизолятор, тем не менее, требуется и для кирпичной печи соблюдение правил прохода через горючие материалы: от края дымоходного канал до этого материала должно быть расстояние не менее 25см. Чтобы обеспечить такое его на трубе печники делают специальную проходку (смотрите рисунок) увеличивая толщину стенки кирпичного дымохода в месте прохода через потолок.

Проход кровли кирпичным дымоходом

Если по каким-то причинам сделать такую проходку невозможно, можно вырезать в потолке отверстие, которое будет больше размера дымовой трубы по каждой из сторон сантиметров на 10. А дальше повторить проходку круглой печи через потолок:

• заделать края жаростойким теплоизоляционным материалом;
• закрыть его полосами металла (минерит тоже подойдет, если у кого-то есть);
• со стороны комнаты зашить металлическим листом;
• образовавшиеся пустоты со стороны чердака/второго этажа заполнить жаростойким теплоизоляционным материалом;
• закрыть при необходимости потолочную разделку со стороны чердака/второго этажа листом металла.

При таком варианте кирпичная труба достаточно надежно заизолирована (только используйте именно жаростойкие теплоизолирующие материалы с температурой использования 800-1000 о С).

Можно вывести через потолок кирпичную трубу без специальной проходки

Строение узла и самой системы вентиляции

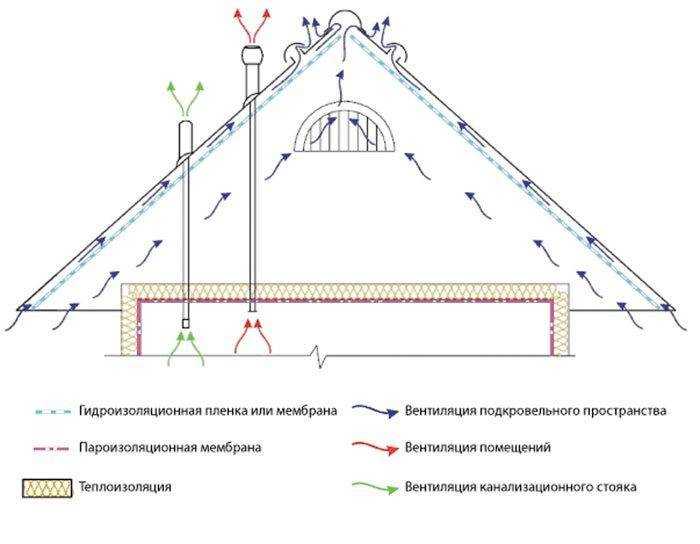

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

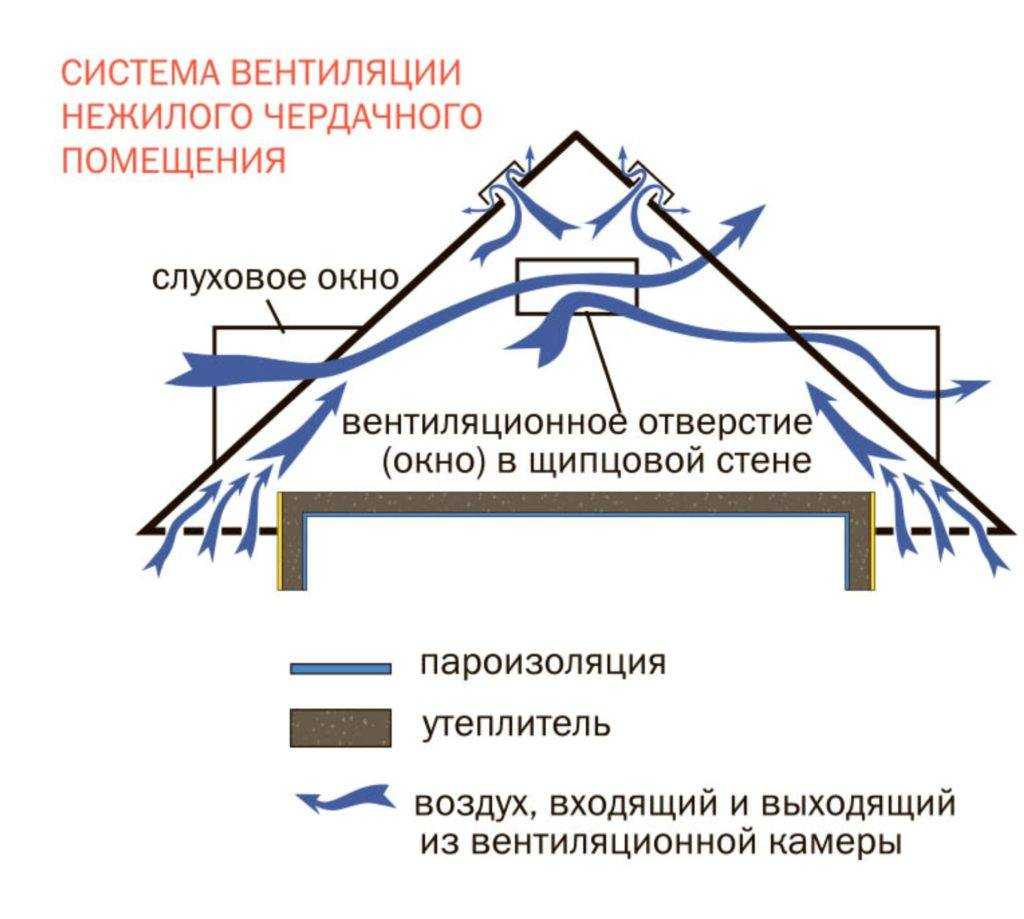

Устройство

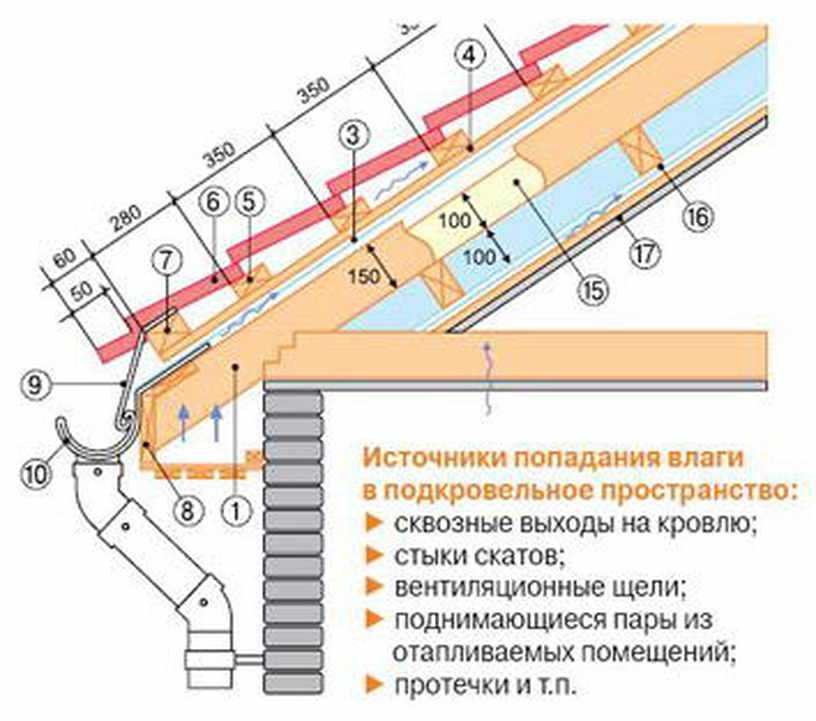

В кровельной системе присутствует несколько элементов:

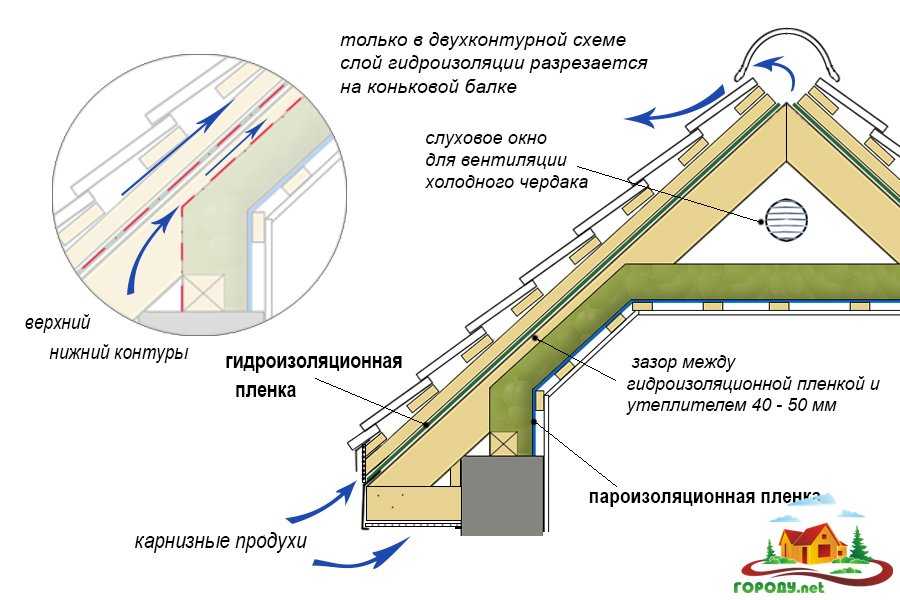

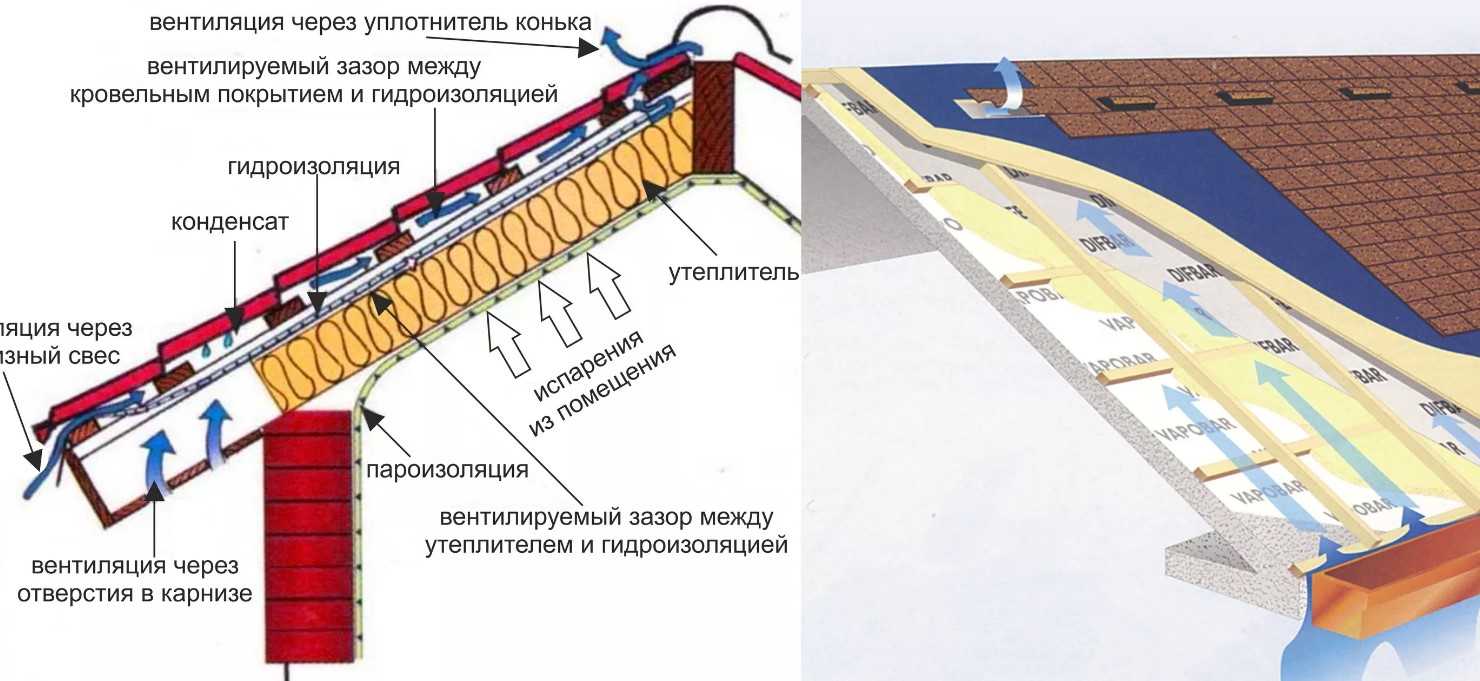

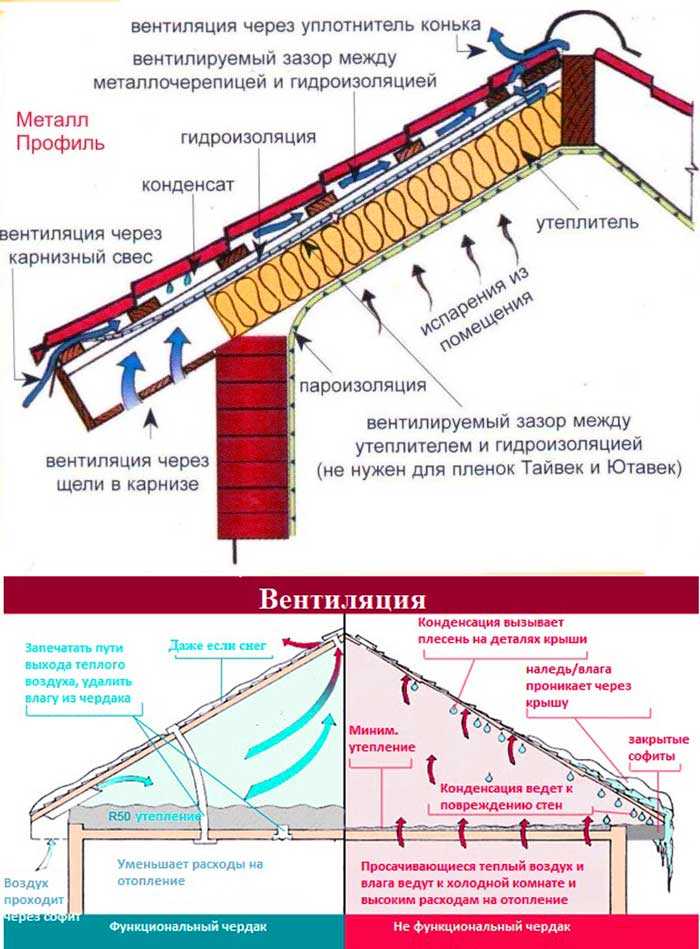

• Отверстия, располагаемые под навесом кровли. Они обычно закрываются софитными решетками, которые обеспечивают защиту от попадания внутрь насекомых, грызунов и птиц. Также подобные отверстия располагаются вдоль конька. Детали позволяют циркулировать воздушным массам под кровлей. Отверстия под свесами можно заменить подшивкой, в которой присутствуют небольшие зазоры.
• Слуховые окна. Они располагаются во фронтоне и используются в качестве вентилирующих компонентов для чердачной зоны.
• Вентиляционный выход. Этот отрезок трубы применяется для присоединения вытяжного канала от общедомовой вентилирующей системы или проветривания чердака.

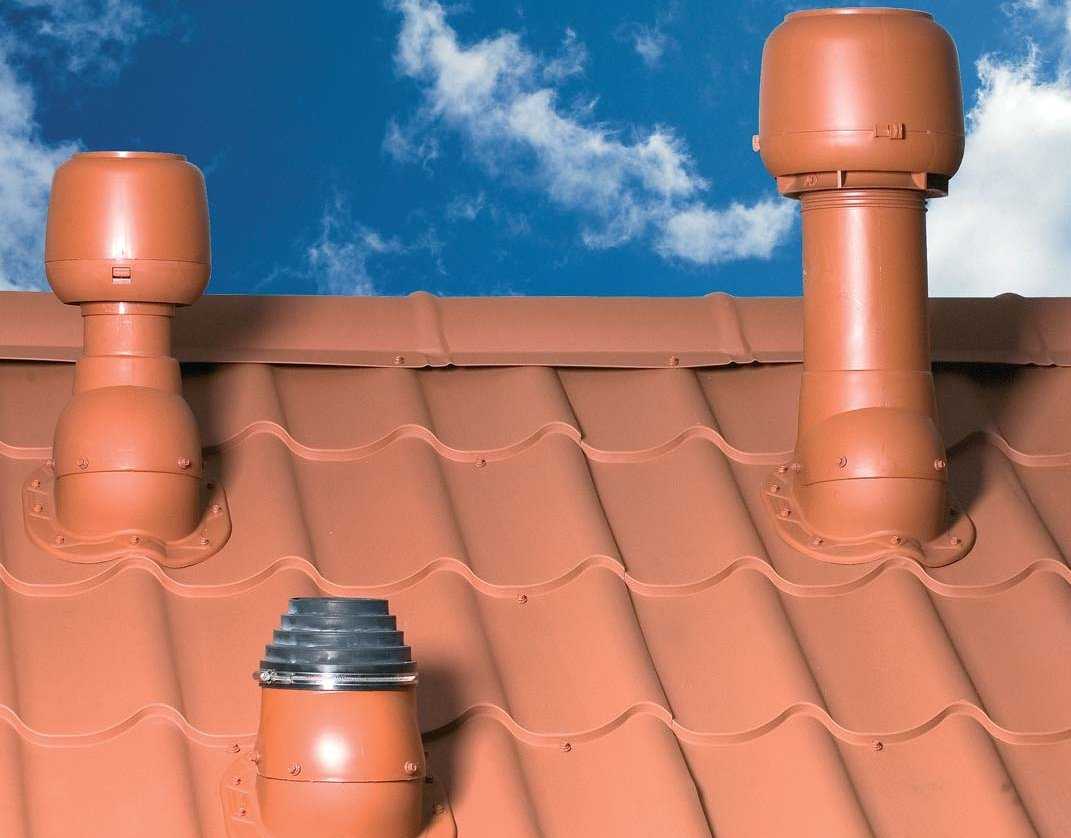

• Аэраторы. Другие названия элементов — дефлектор, флюгарка. Их врезают в кровлю рядом с коньком. Компоненты позволяют выводить воздух из-под кровли, выполняя аналогичную с отверстием под коньком функцию. Аэраторы применяются в том случае, когда снежный покров на кровле превышает 3 см, за счет чего заглушается вентиляционное отверстие под коньком.

Существует два типа аэраторов:

• точечный;
• линейный или непрерывный (располагаются по всей длине ската или конька).

Также аэраторы могут различаться по месту расположения. Существуют изделия, располагающиеся на коньке или скате. Элементы могут обладать формой «грибок» или черепица. Устройства могут изготавливаться из стали нержавеющего типа, однако на текущий момент востребованы вариации из полипропилена

Они обладают доступной ценой и привлекают внимание разнообразием в цветовом решении

На аэраторах присутствуют сменные элементы, которые называются проходкой. Подобная конструкция должна подбираться на основании используемого материала под кровлю.

Монтаж узла прохода своими руками

К размещению приступают после прокладки воздуховодов внутри здания, в идеальном случае – одновременно с настилом покрытия крыши. Технология предусматривает применение силиконовых или резиновых уплотнителей или герметика. Схема действий:

1. Определяется точка узла прохода вентиляционной трубы через кровлю. Последний участок воздуховода должен быть максимально приближенным к коньку без повреждения стропильной системы (смещение обрешетки допускается). На ближайшем нижнем его изгибе предусматривается крышка для удаления конденсата.

2. Проводится разметка и аккуратное разрезание покрытия с использованием шаблона. Диаметр вырезаемого отверстия превышает сечение патрубка выхода вентиляции на 30 мм, заходы за края недопустимы. Особого внимания требуют металлочерепица или профлист: материал вначале сверлится внутри обозначенной границы и только потом в него вставляют полотно ножовки, все работы ведут вручную. С аналогичной аккуратностью удаляются все слои пирога.

3. Установка нижних фланцев проходки с закреплением их со стороны чердака, протягивание и присоединение воздуховода.

4. Вставка патрубка, изолирование внутренних слоев пирога стеклотканью или минватой.

5. Укладка защитного фартука вокруг трубы.

6. Надевание юбки, прикручивание ее краев саморезами к кровле, герметизация места примыкания к трубе с помощью хомутов и уплотнителей. На крышах с мягкими и наплавляемыми покрытыми защитный колпак фиксируется герметиком.

7. Установка козырька для защиты воздуховодов от попадания мусора.

В ходе монтажа основным ориентиром служит инструкция производителя. Эти узлы нарушают целостность пирога и представляют серьезную угрозу для герметичности крыши, их нельзя размещать в местах скопления влаги или снега. При организации естественного вентилирования чердака и отсутствии воздуховодов их закладывают одновременно с остальными конструкциями, с подворачиванием слоев паро- и гидроизоляции и фиксацией их к проходной трубе липкой лентой.

https://youtube.com/watch?v=DudcmBTUJCc

При монтаже на кровли с изогнутой поверхностью особое внимание уделяется фартуку и уплотнителю, укладываемому под юбку. Форма последней должна повторять все изгибы волны черепицы или профнастила. Фартук вырезается из листа оцинкованного металла

Его верхний край заводится под коньковую планку, а нижний завершается на 35-45 см ниже точки вывода трубы на крыше. Сильно выступающие изделия дополнительно фиксируются с помощью кронштейнов и расчалок, при высоте ниже 30 см в этом нет необходимости

Фартук вырезается из листа оцинкованного металла. Его верхний край заводится под коньковую планку, а нижний завершается на 35-45 см ниже точки вывода трубы на крыше. Сильно выступающие изделия дополнительно фиксируются с помощью кронштейнов и расчалок, при высоте ниже 30 см в этом нет необходимости.

Для зданий с плоской кровлей используются УП со стаканами из бетона. Они выводятся через специальные отверстия на плитах перекрытия, предусмотренные проектом, и герметизируются обычным цементным раствором и жидкой гидроизоляцией. Установка защитных козырьков обязательна, чем они надежнее – тем лучше.

Требования к месту прохода

Разумеется, в месте, где вентиляционная или любая другая труба проходит сквозь кровлю, необходимо обеспечить достаточную герметичность, чтобы влага не попадала внутрь здания. В то же время этот узел не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент — наличие надежной теплоизоляции.

Сверху трубу следует защитить от проникновения влаги с помощью дефлектора. К протяженности вентиляционной трубы предъявляют определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не так строги, как нормы для дымоходов.

Нередко воздухообмен через вентиляцию обеспечивается принудительно, с помощью вытяжного вентилятора, который также устанавливают возле узла перехода. Этот механизм следует также надёжно защитить от воздействия осадков и других природных факторов. Кроме того, в обязательном порядке необходимо обеспечить заземление электроприбора.

Неправильный монтаж этого узла нередко становится причиной плохого удаления осадков с поверхности, что может привести к скорому повреждению кровельного материала. Много неприятностей может вызвать вентиляционный канал многоквартирного дома, если он выходит на кровлю поперёк ската.

Помимо самого узла прохода вентиляционного канала через кровлю могут понадобиться дополнительные элементы, которые защищают конструкцию от осадков, улучшают отведение влаги и т.п.

Гораздо лучше, если узел расположен вдоль ската, так он будет создавать меньше препятствий для стекания воды. Оптимальным положением считается расположение крупного узла перехода вдоль конька. Этот вариант избавляет от необходимости монтажа дополнительных элементов, уменьшающих сопротивление вентиляционной трубы схождению осадков.

Серьёзной ошибкой монтажа считается положение, при котором передний фартук оказывается под кровельным листом. Фартук — это конструкция, обеспечивающая герметичное прилегание кровли к стенкам трубы. Если нижняя деталь фартука заведена под кровлю, в зазор станет стекать вода, попадающая в кровельный пирог и затем в чердачное пространство.

Принципы установки узла перехода вентиляционных систем могут быть использованы и для монтажа других аналогичных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению разницы температур, которое способствует образованию конденсата на поверхности вентиляционных труб. Со временем эта ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавого налета и т.п.

Наружную часть вентиляционной трубы, выступающую над крышей, необходимо защитить колпаком-дефлектором от проникновения влаги и осадков

В старых вентиляционных каналах обычно предусмотрена так называемая “выдра” — утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате перепад температур воздуха и кровельных коммуникаций будет меньше, что понизит вероятность выпадения конденсата.

В современных домах используют фартуки, с помощью которых прореху между трубой и кровлей закрывают полностью герметично. Разрезы для установки фартуков при этом формируют с помощью болгарки. Утепление металлических и пластиковых труб может быть выполнено с помощью минеральной ваты или другого подходящего материала.

Для круглого вентиляционного канала лучше выбрать промышленную модель узла перехода, поскольку сделать такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя вентиляционную систему, следует сразу же обдумать вариант обустройства прохода через кровлю. Специалисты отмечают, что трубу с прямоугольным или квадратным сечением вывести наружу гораздо проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотное примыкание вентиляционной трубы к материалу кровли, обычно используют квадратную гильзу, которую надевают сверху на трубу. Выводить вентиляцию над крышей можно практически на любую удобную высоту. Особых требований в отношении пожарной безопасности здесь тоже нет.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до устройства кровельного пирога и укладки покрытия

Однако при этом необходимо обеспечить достаточную длину конструкции, чтобы узел прохода был надежно закреплен ко всем элементам кровли

Обратить внимание стоит и на расстояние между краем трубы и закрепленным над ней дефлектором. Оно должно быть настолько большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться

Маркировка УП

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП.

Типовые конструкции узлов маркируются буквенными и цифровыми обозначениями, определяющими их характеристики и элементы:

• Буквенное сочетание УП обозначает узел прохода.
• Цифры 1 и далее 01-10 обозначают типовые размеры узлов без конденсатного кольца и клапана (например, УП1-01).
• Цифры 2 и далее 01-10 обозначают типовые размеры узлов с клапаном, но не имеющих конденсатного кольца (например, УП2-01).
• Цифры 3 и далее 11-20 обозначают типовые размеры узлов оснащенных клапаном и конденсатным кольцом (например, УП3-22).

Важно!Выбор вентиляционных узлов для выхода вентиляции в том или ином исполнении осуществляется проектировщиками. Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила

Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила

Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила.

Конструкция крыши со встроенным в ней УП для выхода вентканала зачастую называют кровельной проходкой. Узел прохода фиксируется на крыше с помощью расчалок, закрепленных с помощью кронштейнов и хомутов. Патрубок УП, соединяется с фланцем, в качестве опоры зафиксированным на бетонном стакане анкерным креплением. Зачастую на кровельной проходке сооружается «юбка», защищающая стыки от попадания воды внутрь.

Выход вентканала и вентиляция мягкой кровли (в отличие от фальцевой) имеет некоторые особенности в монтаже УП. Делается он из стального оцинкованного листа вместе с минеральной ватой, служащей теплоизолятором. Внутри монтируются дефлекторы (также из оцинковки) или зонтики, предохраняющие от попадания влаги.

Совет!При наличии в УП вентилятора, рекомендуется внутреннюю часть изготавливать из перфорированного стального листа.

Вывод электропитания укладываем в пластиковые кожухи. Конструкция вентиляционного узла на мансардной крыше в таком варианте будет выполнять шумопоглощающую функцию.

Для железобетонных конструкций крыш в точках проходки устанавливают бетонные плиты с готовыми отверстиями для выхода вентиляционных каналов. Когда размер подобного отверстия не может обеспечить требуемых характеристик по надежности плиты перекрытия, то кровельную проходку и вентиляционный выход следует сооружать в монолитном бетоне.

Монтаж вентиляционного выхода на кровлю

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

• уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
• обычный силиконовый герметик, который предназначен для наружных работ;
• самоклеящаяся лента для герметизации стыков;
• шуруповерт;
• кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
5. Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Конструкция сэндвич труб

Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно. Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:

Конструкция сэндвич трубы

1. Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
2. Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
3. Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.

Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.

Что нужно учитывать при выводе вентиляционной трубы на крышу

Выход вентканала на крышу выполняется так, чтобы вода не попадала под покрытие кровли

Надёжная герметизация стыка — это очень важное мероприятие. Если неправильно его осуществить, в будущем могут возникнуть проблемы из-за того, что вода будет стекать по вентиляционной конструкции в дом. Необходимые в этом случае герметики можно приобрести в любом строительном магазине

Необходимые в этом случае герметики можно приобрести в любом строительном магазине.

Особое внимание следует уделить герметизации трубы в мест выхода через кровлю

Нижний конец вентиляционной конструкции, которая выходит на крышу, стыкуется с воздуховодом. Стыковка, как правило, осуществляется при помощи соединительных фланцев. Для улучшения герметичности можно снабдить выход специальным опорным кольцом. Кроме этого, непосредственно в тело трубы монтируется клапан, который будет регулировать движение воздуха.

Вентиляционные трубы на крыше монтируются при помощи вспомогательных элементов, которые предлагаются в огромном ассортименте. При желании можно проконсультироваться со специалистами, которые подскажут, какие детали выбрать, чтобы максимально упростить работу.
