Какие бывают видеокамеры по способу передачи сигнала
Ниже мы рассмотрим основные виды камер наблюдения в зависимости от способа передачи сигналов:
- Проводные. Данные модели могут предназначаться как для уличного, так и для внутреннего применения. Это классический и относительно недорогой вариант для организации системы видеонаблюдения. Что может применяться для передачи сигнала:
- Оптическое волокно. Поскольку оптический кабель – вещь дорогостоящая, его целесообразно использовать в тех случаях, когда необходимо транслировать сигнал на расстоянии до нескольких десятков км. Оптоволокно, используемое для систем видеонаблюдения, способно передавать огромные объемы информации на высоких скоростях.
- Кабель «витая пара». По соотношению цены и качества это оптимальный вариант. Обеспечивает надежную защиту, передает сигнал на дистанции более двухсот метров.
- Коаксиальный кабель. Это достаточно простой, но надежный способ передачи данных. Не нуждается ни в каких дополнительных устройствах. Но следует учесть, что это дорогое решение. Видеосигналы по коаксиальному кабелю могут передаваться на расстоянии максимум четыреста метров.
- Беспроводные. Особенность таких моделей заключается в отсутствии необходимости тратить средства на трудоемкие работы по прокладке кабеля. Для работы таким прибором необходима только подводка электропитания и роутер.
IP-камера и её особенности
IP-камера
Цифровые гаджеты пользуются большим спросом у покупателей с разных уголков мира. Иногда они могут иметь другое название (Wi-Fi камеры). Устройство работает по такому принципу:
- Оптика видеокамеры захватывает картинку.
- Изображение попадает на матрицу устройства.
- Далее происходит преображение картинки в электрический сигнал.

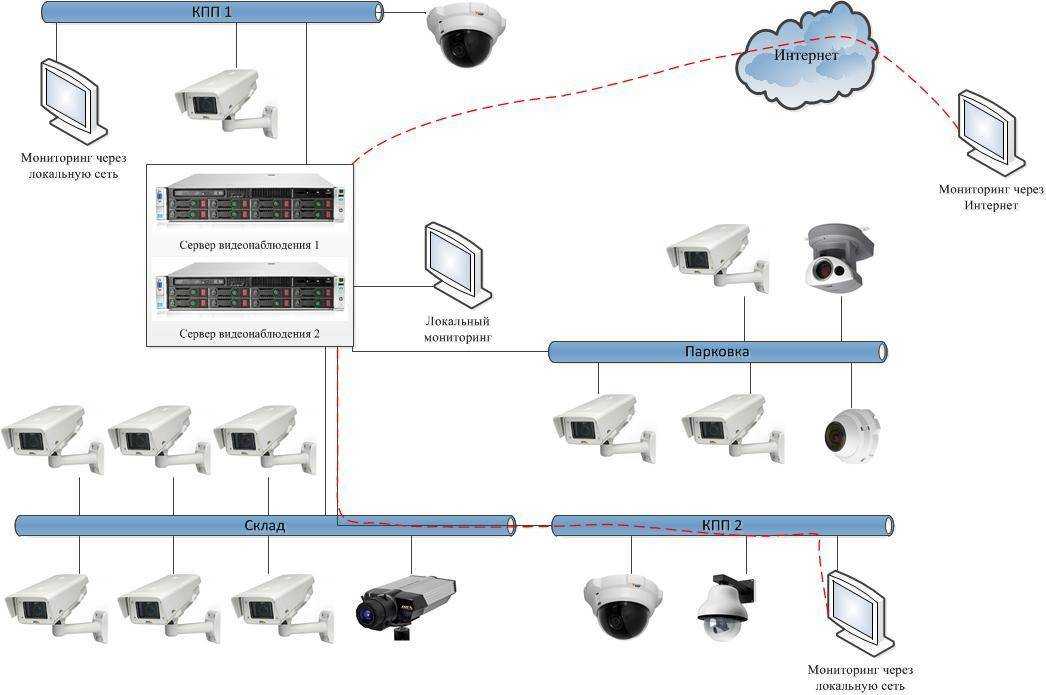

Камера предоставляет данные по локальной сети или Интернету. Основным достоинством данного оборудования считается его полная автономность. Это означает, что пользователю не придется покупать дополнительные устройства и примочки для обеспечения контроля над охраняемым объектом. Чтобы система видеонаблюдения работала чётко и качественно, следует предварительно позаботиться о монтаже хорошего кабеля. Этот процесс следует доверить опытным профессионалам.
Автономный IP-адрес устройства позволяет получать данные с видеокамеры в любом уголке планеты. Для этого лишь нужно иметь подключение к сети Интернет.
По типу своей конструкции IP-камеры делятся на несколько видов. Они указаны ниже:
- Внешние
- Внутренние
Оборудование для внешнего наблюдения защищено от воздействия внешней среды (температура воздуха, осадки, ветер и прочее). А чтобы злоумышленники и уличные хулиганы не смогли причинить вред устройству, в нем предусмотрена специальная защита. С ней у вандалов нет никаких шансов.
Оборудование для внутреннего наблюдения стоит сравнительно дешевле, чем первый тип устройств. Это объясняется упрощенным функционалом, поскольку такие камеры не нуждаются в протекции. Современные модели камер для внутреннего контроля передают качественную картинку (HD формат). Некоторые бюджетные варианты не могут этим похвастаться.
При выборе устройства нужно учитывать собственные запросы и финансовые возможности. Оборудование должно с лёгкостью выполнять те задачи, которые на него возлагаются по изначальной задумке. Вот почему в этом вопросе всё индивидуально.
Виды цифровых устройств:
- Поворотные (могут менять угол обзора).
- Корпусные (защищены специальной коробочкой).
- Купольные (камеру такой формы очень трудно повредить).
- Компактные (миниатюрный размер, может функционировать через Wi-Fi).
- Цилиндрические (крепится к поверхности при помощи кронштейнов).
В зависимости от модели цифровой видеокамеры, устройство может иметь встроенный микрофон, датчик движения и подсветку.
Современные аналоговые камеры
Аналоговые камеры видеонаблюдения целесообразнее всего применять на малых объектах, с использованием небольшого количества камер (10-30 шт.). При этом затраты на организацию подобной системы ниже, по сравнению с IP.
Единицами разрешения в старых аналоговых устройствах является количество телевизионных линий, или ТВЛ – чем выше данная цифра, тем лучше качество изображения. Большинство аналоговых камер имеют невысокое разрешение до 700-800 ТВЛ – картинка с таких устройств не блещет качеством, и различить лицо человека практически не возможно уже с расстояния нескольких метров.
Analog High Definition (AHD) камера
Это все касается устаревших аналоговых камер, которые на момент написания статьи практически перестали выпускаться. На сегодняшний день выпускаются только цветные аналоговые камеры видеонаблюдения с HD (720p или 960p) и FULL HD (1080p) разрешением (до 2 МП). Актуальными вариантами являются три типа аналоговых устройств, использующих форматы:
- HD-TVI (Hikvision);
- HD-CVI (Dahua);
- AHD (открытая технология для оборудования любых производителей).
К слову говоря, все три технологии практически ничем не отличаются друг от друга, а просто реализуются в устройствах различных компаний. Разницы в цене между этими тремя видами также практически нет, разве что AHD можно найти немного дешевле ввиду того, что они выпускаются большим количеством китайских компаний. Данные камеры могут похвастаться высоким разрешением изображения, и легко могут составить конкуренцию цифровым Full HD камерам.
Коаксиальный кабель RG59
Во всех аналоговых системах видеонаблюдения для передачи сигнала используется коаксиальный кабель, расстояние прокладки которого может достигать 500 метров для современных AHD камер, без существенных потерь качества изображения. AHD камеры очень требовательны к качеству кабеля, и для достижения такого расстояния рекомендуется использовать только коаксиальный кабель RG59, другие кабеля показывают не самые лучшие результаты.
Ценовой диапазон данных камер находится в тех же пределах, что и у старых аналоговых устройств, из-за чего последние, собственно, и перестали выпускаться. Такой поворот событий вызвал определенные трудности, т. к. старые платы видеозахвата и видеорегистраторы отказываются работать с новым форматом, поэтому производители стали выпускать гибридные аналоговые камеры, с поддержкой переключения в аналоговый режим. То же самое можно сказать и о новых видеорегистраторах – помимо HD камер они также поддерживают и устаревшие аналоговые устройства, но старые регистраторы новый HD формат, к сожалению, не воспринимают. Поэтому при модернизации старой системы помимо камер придется менять еще и этот функциональный элемент.
Таким образом, выделим 4 основных преимущества аналоговых камер высокого разрешения:
- Более низкая стоимость по сравнению с IP камерами на 10-30%;
- Простая установка и настройка аналоговых камер видеонаблюдения – AHD не имеют той технологичной начинки, свойственной IP, а работают по тому же принципу, что и старые аналоговые;
- Модернизация старой системы без замены коммуникаций, при том условии, если она была построена на базе качественного коаксиального кабеля (наилучшим вариантом является RG59);
- Совместимость с оборудованием всех производителей, т. к. технология является полностью открытой.
Недостатки современных аналоговых камер (ограниченный функционал, несовместимость со старым оборудованием) постепенно устраняются – добавляются все новые функции, например, расширенный динамический диапазон, адаптивная ИК подсветка и ИК фильтры, высокая чувствительность, автофокусировка и прочие функциональные элементы, которых не было в начальных моделях AHD камер. Также современные аналоговые камеры высокого разрешения предлагаются пока что ограниченным числом поставщиком – основные заводы находятся в Китае, а ведущие игроки рынка не спешат использовать данную технологию в своих разработках.
Состав стандартного комплекта
Обычно производители предлагают уже готовые решения для организации видеонаблюдения на небольшой площади с возможностью масштабирования в дальнейшем. В стандартный набор входят:
- гибридный видеорегистратор;
- две наружные камеры;
- две внутренние камеры;
- кабель с обжатыми концами для каждой из камер;
- блок питания.
В работу такой набор запускается очень просто и не требует наличия специальных знаний. К видеорегистратору подсоединяются камеры, монитор и мышка. Затем он подключается к розетке питания и после включения начинает транслировать передаваемое камерами изображение. При необходимости вести запись видео, потребуется приобрести и подключить к регистратору жесткий диск.
Виды регистраторов
Все видеорегистраторы различаются по нескольким вещам: типу подключаемых камер, их количеству, используемым технологиям сжатия кадра, поддержки жёстких дисков или флеш-накопителей, а также многим другим параметрам. Рассмотрим всё подробнее.
Различия по подключаемым камерам.
По подключаемым камерам в настоящий момент существует 3 типа регистраторов:
- Аналоговые являются более старыми и проверенными устройствами. К ним подключаются аналоговые камеры стандартов PAL, NTSC и aHD, соединение производится с помощью коаксимального кабеля. Если вы решили сделать выбор в пользу аналоговых устройств, категорически рекомендуется выбирать регистраторы с поддержкой aHD, в противном случае может возникнуть проблема с подключением современных аналоговых камер. Примером исключительно аналоговой аппаратуры может послужить NOVIcam AR1104F.
- Цифровые (сетевой) — более современный стандарт регистраторов, к которым подключаются исключительно цифровые IP-камеры. Соединение производится с помощью Ethernet провода «Витой пары» или по беспроводному каналу при наличии на камерах и регистраторе поддержки Wi-Fi.
- Комбинированные — регистраторы, имеющие входы для подключения как аналоговых, так и цифровых камер. Стоят такие устройства несколько дороже, но они отлично подойдут владельцам разномастных камер, желающих их к чему-либо подключить. Неплохим гибридным регистратором является AVC VS-1814.
Смотрим видео как выбрать регистратор для систем наблюдения.
Функции
Что должно присутствовать в качественном видеорегистраторе:
- Слот под полноценный жёсткий диск. Использовать регистраторы с SD-картой или другой флешкой можно, но на длительную и качественную запись с большого количества камер не стоит даже надеяться.
- Непосредственные входы для подключения камер, их должно быть немного больше, чем это нужно для производственных или домашних нужд, поскольку порты могут выходить из строя или попросту «сгорать».
- Наличие функции автоматической перезаписи при заполнении жёсткого диска обязательно. В противном случае процедуру удаления старых записей придётся делать вручную, а это далеко не всегда удобно и надёжно.
- Встроенный детектор движения желателен, это позволит сильно сэкономить место на диске, поскольку камеры будут начинать запись лишь при появлении в их поле видимости каких-либо движущихся объектов.
- В цифровых регистраторах может пригодиться Wi-Fi адаптер, благодаря которому можно подключить IP-камеру по беспроводному каналу (если сама камер это поддерживает).
- Максимальное разрешение съёмки и частота кадров. Регистратор должен поддерживать запись как минимум в разрешении 720p при 10-15 кадрах в секунду, в идеале запись должна производиться в разрешении FullHD (1080p) при 30 кадрах в секунду.
Необязательные функции для стационарных регистраторов:
- Запись звука, в первую очередь это должно поддерживаться самими камерами, но в некоторых случаях микрофон бывает встроен в регистратор (или в нём присутствует вход для подключения внешнего микрофона).
- Поддержка поворотных механизмов, без неё камеры с таким механизмом поворачиваться не будут.
- Тревожный сигнал, отправляющий фотографию или фрагмент с видео нарушителя на электронную почту. Для работы данной опции регистратор должен быть подключен к интернету.
- Аккумулятор для работы в случае внезапного отключения электричества, в некоторых случаях перед ограблением или другими противоправными действиями проводку могут повредить. Аккумулятор можно заменить внешним источником бесперебойного питания.
- Наличие USB-порта и поддержка внешних манипуляторов (клавиатуры и мыши) может сильно упростить использование и настройку стационарного видеорегистратора. Также у USB-порт нередко можно воткнуть беспроводной модем или Wi-Fi адаптер, главное — чтобы регистратор поддерживал их.
- Ethernet порт позволит вывести изображение с камер на компьютер даже на исключительно аналоговых регистраторах, это может быть полезно при отсутствии свободного телевизора или монитора.
Заключение
Выбор качественного стационарного регистратора для видеонаблюдения в настоящий момент может вызвать настоящий ступор у новичков в этом деле. Но пугаться не нужно, стоит лишь следовать рекомендациям из данной статьи, как выбор устройства превратится в лёгкую и непринуждённую задачу. Если же у вас всё-таки возникают какие-либо трудности, всегда можно спросить совета на специализированных форумах или непосредственно в магазине.
Другие статьи:
-
- Подключение ip камеры к компьютеру напрямую
- Применение тефлона для сферы пищевого производства
- Видеонаблюдение в офисе
- Моды

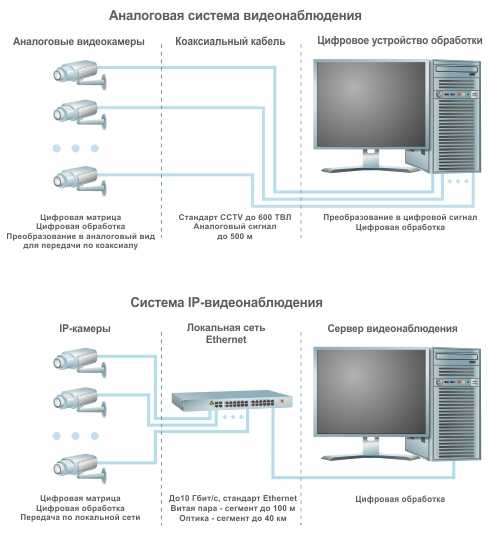

СКОРОСТЬ И СПОСОБЫ ПЕРЕДАЧИ ВИДЕОСИГНАЛА
У аналоговых камер видеонаблюдения скорость передачи видеосигнала составляет 25 кадров в секунду. То есть мы всегда имеем «живое» видео.
Другое дело, что при записи, например, на видеорегистратор последний может оказаться не в состоянии обработать видеопоток от большого количества видеокамер, обладающих, к тому же, высоким разрешением. Следствием этого будет запись и последующее воспроизведение видеоархива с меньшей скоростью.
Расстояние передачи информации от видеокамеры к точке приема ограничено. Предельная дальность определяется уровнем помех и способом организации связи:
- коаксиальный кабель (75 ом);
- витая пара.
Первый вариант наиболее прост. На «коаксиал» с обеих сторон устанавливаются BNC разъемы и с их помощью наша камера коннектится к нужному устройству.
Минус в том, что коаксиальный кабель является несимметричной линией связи и сильно подвержен влиянию наведенных электромагнитных помех, которые с ростом их уровня ухудшают качество изображения, вплоть до его исчезновения.
Усиление полезного сигнала приведет к пропорциональному увеличению помех. Применение фильтров может дать определенный результат, но это сложно и не всегда эффективно. Кроме того, мы теряем главное преимущество – простоту подключения аналоговой камеры в другому оборудованию системы видеонаблюдения.
Но не все страшно. В условиях спокойной электромагнитной обстановки и при длинах линий связи до 100-200 метров качества изображения достаточно для решения многих задач видеонаблюдения. Для:
- дома;
- дачи;
- квартиры;
или небольшого офиса коаксиальное соединение оптимально в большинстве случаев.
Если требуется передать аналоговый сигнал на большее расстояние используется витая пара. Кстати, оптимальным шагом навивки проводов является 20 витков на метр. Это значит, что для аналогового видеонаблюдения предпочтительным является кабель типа ТПП («полевка»), а не UTP, которая используется в ЛВС и в IP видеонаблюдении, кстати.
Чтобы подключить аналоговую камеру таким образом, потребуется пара передатчик (со стороны видеокамеры) – приемник (для подключения к регистратору, ПК или видеосерверу).
При использовании активных приемо-передатчиков можно обеспечить стабильно качество на расстояниях порядка 1 километра или в условиях высокого уровня помех, например, на производстве.
Вне зависимости от способа подключения: общий минус – для каждой камеры требуется отдельная линия.
IP-камера
Современный стандарт видеонаблюдения, который в отличие от аналоговых передает изображение исключительно в цифровом режиме, к тому же кодирует его. Вместо коаксиального кабеля используется либо витая пара либо оптиковолоконный провод. Отсутствует привязка к регистрирующему блоку, поэтому камеру установить можно где угодно, главное, чтобы дотягивался провод.
Еще одно преимущество – это изображение с высоким разрешением. Некоторые модели описываемого стандарта имеют разрешение до 12 мегапикселей и поддерживают полноценное 4К. До таких показателей аналоговому оборудованию еще далеко.
Антивандальная IP камера RVi-IPC31

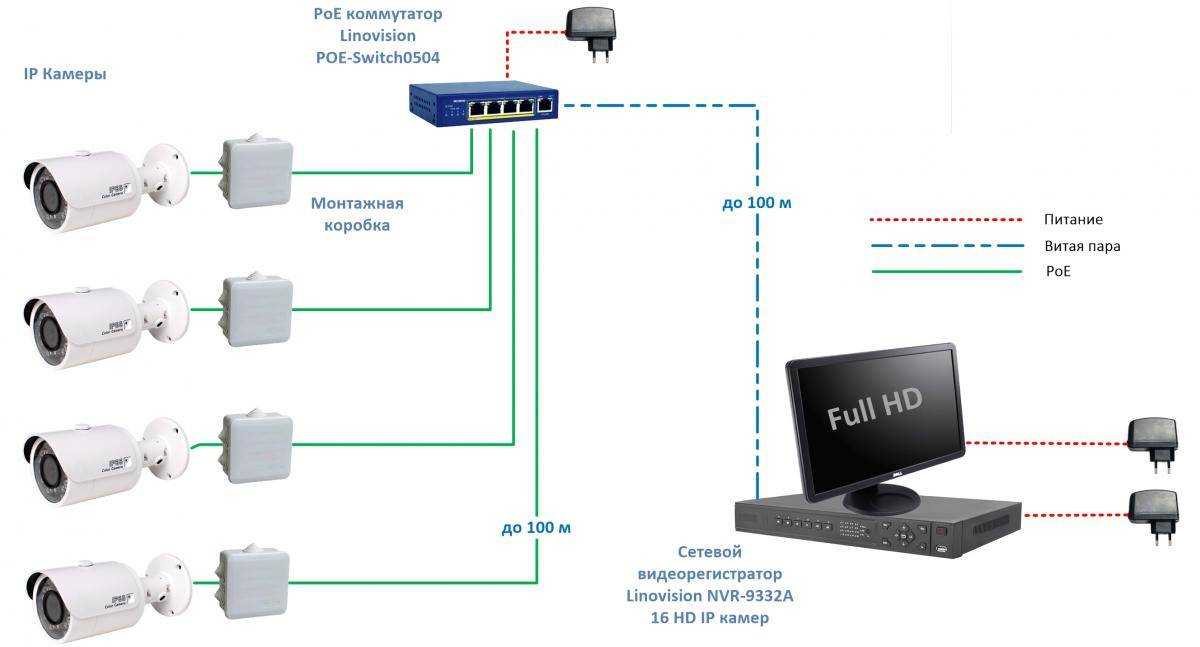

Существенный плюс – это отсутствие питающего провода. Отныне питание подается прямо по витой паре, что значительно экономит место при прокладке коммуникаций. Этот эффект достигается благодаря технологии POE для IP-видеокамер. Существенным недостатком является цена: она гораздо выше, чем на аналоговые модели. К тому же IP-видеокамеры сложнее настраивать и встраивать в уже имеющуюся систему видеонаблюдения, особенно если она собрана под аналоговую аппаратуру.
Обзор лучших аналоговых видеокамер
ActiveCam
– одна из самых удачных камер, применяемых для охранного видеонаблюдения.
Объектив имеет отличную светочувствительность, способен одинаково хорошо передавать картинку, как днем, так и ночью и демонстрирует высокое качество изображения.
Благодаря противоударному корпусу, данная видеокамера успешно применяется в местах с повышенным риском вандализма. Диапазон рабочих температур колеблется от -40 до +60 градусов, что позволяет ее использовать в условиях отечественного климата на улице.
Огромным плюсом этой видеокамеры является ее цена, она на сегодняшний день составляет порядка 100у.е.
Hikvision
– компания по выпуску видеооборудования, которая может похвастаться наличием практически всего диапазона видеоустройств различных характеристик и областей применения.
В каталоге данной фирмы можно найти бюджетные устройства с минимум функций, которые применяются для охраны небольших помещений, и дорогостоящие видеокамеры с набором всех современных функций, обеспечивающих высокое качество картинки, безопасность охраняемого помещения и защиту от всех видов воздействия.
Каждое из устройств марки Hikvision является лидером в своем ценовом сегменте, за что и завоевал огромную популярность у отечественных потребителей.
USBOX
— производитель более бюджетных устройств замыкает тройку лучших аналоговых камер видеонаблюдения.
Особой популярностью у владельцев небольших магазинов, складов и офисов пользуется модель IR420B, которая может работать при большом диапазоне температур, обладает противоударным корпусом, способным поворачиваться во всех направлениях на угол до 90 градусов и снимает качественные цветные записи, при этом ее цена не превышает 80 у.е.
Учитывая то, что в большинстве случаев камеры устанавливаются только для фиксации правонарушения, либо его предотвращения, то к их качеству съемки не предъявляются серьезные требования.
Именно поэтому аналоговые видеокамеры, которые не отличаются высоким качеством съемки и точностью цветопередачи, до сих пор пользуются огромной популярностью. Это обусловлено их низкой рыночной стоимостью, простотой установки и независимостью от компьютерной техники.
Однако для защиты крупных торговых и складских помещений, многоэтажных домов, просторных гостиниц и прочих масштабных площадок, аналоговые камеры уступают возможностям цифровой техники.
Система видеонаблюдения относится к современным инструментам безопасности, используемым для охраны объектов разного назначения.
Ее основной функцией является слежение за происходящим на определенной территории и передача видео на монитор с возможностью записи архивной копии на накопитель.
Для создания такого рода систем активно используются аналоговые камеры видеонаблюдения. Они просты в использовании, могут устанавливаться внутри помещений и на улице, обеспечивают высокое качество изображения, имеют невысокую стоимость в сравнении с беспроводными IP устройствами.
