Кабель для видеодомофона: utp, коаксиальный рк-75, квк-в(п)-2, заключение

Основные требования, предъявляемые к кабелям

В зависимости от территории, на которой размещается видеодомофон, может возникнуть необходимость в прокладке кабелей внутри помещений и снаружи. В связи с этим к соединительным компонентам предъявляются определенные требования по характеристикам изоляции и токопроводящих жил.

В качестве последних преимущественно используется медная проволока, диаметр которой варьируется в зависимости от типа кабеля. В недорогой продукции ее заменяют на сталь. В этом случае проволоку дополнительно покрывают тонким слоем меди. Подобные жилы применяются:

• — в коаксикальном кабеле, который используется для соединения компонентов аналоговой видеосистемы;
• — в витой паре (кабель из нескольких скрученных проводников), предназначенной для соединения цифрового оборудования.

Ввиду того что видеодомофон устанавливается с целью повышения безопасности жилища (дом, квартира и так далее), применять изделия со стальными жилами не рекомендуется. Это объясняется особенностями монтажа элементов всей системы.

Чтобы подключить линии, применяются колодки с клеммами, предусматривающие фиксацию проводов с помощью винтов. Кабели со стальными жилами крепятся недостаточно хорошо в таких зажимах. Кроме того, наличие переменного контакта в подобных проводах может вызвать поломку видеодомофона. В случае если под воздействием внешних факторов стерлось медное покрытие, сталь покроется слоем коррозии. Особенно часто такие последствия возникают в точках подключения панели, устанавливаемой снаружи. Поэтому для соединения элементов видеосистемы следует использовать провода с медными жилами.

Если все компоненты видеодомофона располагаются внутри помещений, то никаких особых требований к качеству и характеристикам изоляции не предъявляют. Объясняется это тем, что проводка не подвергается воздействию влаги и другим разрушающим факторам. Для укладки на улице рекомендуется использовать кабели с изоляцией из полиэтилена. Материал сохраняет жилы в условиях повышенной влажности, при воздействии температурных перепадов и ультрафиолетового излучения. Провод с изоляцией из полиэтилена характеризуется помехозащищенностью.

Разновидности кабелей

Коаксиальный кабель РК-75 Для обычного видеодомофона нужен кабель, передающий видеосигнал на абонентское устройство, а также питающий. Подбирают их согласно техническим требованиям.

Коаксикальный кабель РК-75

Коаксикальный кабель используется для соединения элементов видеосистемы, поддерживающих передачу аналогового сигнала. Такие провода отличаются нессиметричной конструкцией. Коаксикальный кабель состоит из:

• — центрального проводника;
• — слоя изоляции;
• — экранирующей оплетки;
• — слоя внешней изоляции.

За передачу сигнала в коаксикальном кабеле отвечает центральный проводник, который изготавливается из медной проволоки. Этот компонент бывает одно- либо многожильным. Центральный проводник закрывает слой изоляционного материала (полипропилен либо вспененный полиэтилен), который препятствует негативному воздействию внешней среды. При монтаже видеодомофонов рекомендуется отдавать предпочтение коаксикальным кабелям со вспененным полиэтиленом. Материал позволяет изгибать провода под малым радиусом, что облегчает установку системы.

Сохранность коаксикальных кабелей обеспечивает металлическая проводка, соединенная с корпусом устройства. Роль экранирующей оплетки выполняет проволока специального плетения, покрытая слоем фольги из алюминия. Ее необходимо подключать к точке заземления. В ином случае экранирующая оплетка нарушит работу видеосистемы из-за того, что будет мешать передаче сигнала, вызывая помехи.

На рынке встречаются коаксикальные кабели различных размеров

При выборе проводов этого типа рекомендуется обращать внимание на следующие параметры:

1. Коэффициент затухания. Этот показатель не влияет на работу системы, в которой используются сравнительно короткие кабели.
2. Полоса передаваемых частот. Не играет определяющей роли в работе видеосистем.
3. Волновое сопротивление.

Основным параметром, на который следует ориентироваться при выборе кабелей, является волновое сопротивление. Чтобы соединить панель видеодомофона и вызывную панель с камерой, необходимо использовать провода на 75 Ом. Максимальная длина коаксикальной кабельной линии составляет 100 м. Для организации видеосистемы применяются провода серий:

• — РК-75-6-12;
• — RG-6;
• — RG-59.

Первая аббревиатура скрывает технические характеристики кабеля. Первое число показывает параметр сопротивления (75 Ом), второй — диаметр изоляционного слоя (6 мм). Цифра 1 свидетельствует о том, что кабель сохраняет изначальные характеристики при температуре не выше 125 градусов..

КВК 2П (Комбинированный)

Такой тип кабеля используют исключительно для того, чтобы соединять панель вызова и монитор через улицу.

Т.е. — внешняя изоляция должна быть хорошо защищена от внешних воздействий, а в качестве источника питания видеокамеры должна быть выделена отдельная линия.

Он представляет, из себя отдельную экранированную жилу (сопротивление 75ОМ) и две параллельные линии.

Следовательно, экранированный провод проводит ток через улицу, а параллельные линии питают прибор уже в помещении.

Изоляцию для такого кабеля делают либо из поливинилхлорида (В), либо из полиэтилена (П). Поэтому, прежде чем покупать кабель, следует внимательно изучить маркировку.

Так как поливинилхлорид используют для работы внутри помещения, а полиэтилен подойдёт для наружных работ.

UTP (Витая пара)

В цифровых технологиях этот вид кабеля выбирают в первую очередь. Представляет он из себя оболочку. Внутри располагаются несколько жил.

Каждая жила представляет, из себя две скрученные проволоки (пара). Минимальное количество таких пар достигает двукратного числа, но их может быть и больше. Кабель маркируется по следующему принципу:

• UTP — обычный кабель без дополнительной защиты;
• FTP — все пары тянуться вместе, но они защищены общей экранированной защитой;
• STP — каждая пара изолирована экранированной оболочкой;
• SFTP — гибрид STP и FTP, т.е. каждая пара находиться в экранированной оболочке, а весь пучок защищает отдельный экран.

Особенности кабеля Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

• Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
• Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Наличие коммутаций, которые обеспечивают работу домофонной аппаратуры, ведут к выполнению определённых требований к системе монтажа и коммутирующих элементов:

1. Мощные источники магнитных полей, находящиеся рядом, способствуют искажению сигнала. Поэтому использование коаксиального провода в трубе, поможет избежать этого.
2. Шлейф сопротивления линии в 20 Ом, обеспечит нормальную работоспособность длинных линий связи.
3. Нельзя использовать провод с повреждённой изоляцией.
4. Напряжение внешнего блока и электрозамка, должно быть, 24 В.
5. Повышенная влажность помещения, считается предпосылкой для короткого замыкания. Размещать аппаратуру в таких условиях не рекомендуется.
6. Если существуют резкие перепады напряжений в сети, запрещена эксплуатация домофонов системы.
7. Электромагнитный замок оснащается дополнительным запитывающим проводом.

Подключение к аналоговому видеорегистратору

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Приемник

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

• Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
• Установить видеокамеру и соединить её к передатчику.
• Подключить передатчик к приёмнику по витой паре.
• Приёмник соединить с видеорегистратором.
• Получить изображение на регистраторе.

Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

Плюсы:

1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.

Минусы:

1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить  через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Другие статьи:

• • Видеонаблюдение в офисе
  • IP-сервер для аналоговых камер
  • Основные принципы при проектировании системы видеонаблюдения
  • Основные принципы при проектировании системы видеонаблюдения

Кабель для систем видеонаблюдения

При покупке разных моделей кабеля нужно учитывать определенные его особенности. Давайте рассмотрим IP видеонаблюдение, в котором чаще всего используется провод «витая пара», т.е. стандартный LAN, применяемый нами для взаимодействия ПК и всемирной паутины. Кабель для IP видеонаблюдения обладает функциональным качеством: он может использоваться не только для взаимодействия с камерой, передавая информацию, но и для осуществления питания на саму камеру и присоединения микрофона. К теме витой пары мы вернемся немного позже. А сейчас мы рассмотрим 3 главных вида кабеля, применяемых для подобных целей.

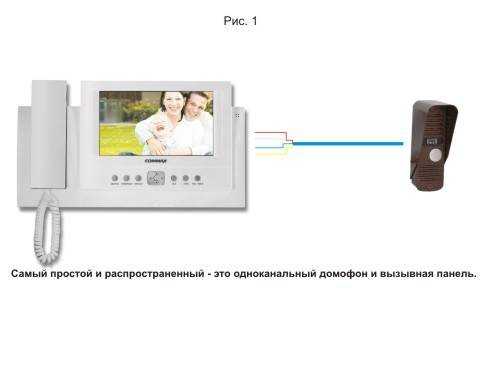

Необходимый комплект оборудования

В стандартный комплект оборудования входят следующие устройства и комплектующие.

Монитор

Монитор с блоком управления электромеханическим или электромагнитным замком отображает картинку с камеры, установленной на вызывной панели. Различные модификации могут воспроизводить черно-белое и цветное изображение. Первые из них стоят существенно дешевле, но доля таких мониторов в продаже существенно сократилась.

Обычно это устройство монтируется внутри дома или квартиры у входной двери, такое расположение наиболее удобно.

Блок питания

Основное требование, выдвигаемое к блоку питания для комплекта аппаратуры, — общая мощность должна на 15–20% превышать общее потребление электроэнергии. Кроме того, напряжение питания также должно соответствовать техническим характеристикам оборудования.

В большинстве случаев отдельный блок необходим только для подключения контроллера и электромеханического замка, мониторы с панелью управления обычно укомплектованы встроенными преобразователями напряжения.

Замок

В качестве запорных механизмов применяют два основных типа замков, а именно:

• Электромагнитные замки отличаются невысокой стоимостью. При подаче питающего напряжения электромагнит фиксирует двери в закрытом положении. Замки надежны, но имеют один существенный минус — при отключении электричества устройство перестает работать и дверь сможет открыть любой посторонний.
• Более предпочтительна схема подключения видеодомофона с электромеханическим замком, который не имеет свойственных магнитным моделям недостатков. По сути, это обычный замок, который применяют для установки на входные двери. Но в действие он приводится электроприводом после поступления соответствующей команды с панели управления или контроллера.

Комплекты оборудования первого типа чаще всего устанавливают в подъездах многоквартирных домов, чтобы обеспечить свободный доступ при отключении электричества. А вот видеодомофоны для частных домов обычно поставляются с электромеханическими замками.

Вызывная панель видеодомофона

Одна из основных частей всего комплекта оборудования. Вызывная панель видеодомофона обеспечивает голосовую и видеосвязь между владельцем дома или квартиры и посетителем. Именно на ней обычно размещены и считыватели ключей, необходимые для самостоятельного открывания дверей.

В зависимости от модификации панель укомплектована следующей аппаратурой:

• Малогабаритной видеокамерой, обеспечивающей съемку и передачу изображения на монитор.
• Устройством ИК подсветки, позволяющей камере получить четкую картинку в темное время суток.
• Микрофоном и динамиком для голосовой связи.
• Кнопкой вызова, позволяющей оповестить владельца дома о посетителе.

В отдельных случаях схема подключения видеодомофона дополняется выносной камерой, позволяющей снимать картинку с другого ракурса.

Соединительные провода

Прокладываемая проводка требуется для подачи питания на электромеханический или электромагнитный замок, подключения вызывной панели к видеодомофону для передачи аудиосигнала и изображения.

Для снижения уровня возможных помех рекомендуется использовать только кабели в экранирующей оплетке. Это требование касается видеодомофонов, работающих с аналоговым и цифровым сигналом.

Наибольшее применение получили:

Обычные коаксиальные кабели РК-75 и их аналоги. Следует учитывать, что для подключения по четырехпроводной схеме потребуется прокладка двух таких кабелей.

Подобный недостаток был устранен в комбинированных кабелях типа КВК. В них, кроме экранированной жилы, имеются два дополнительных проводника. Благодаря этому обеспечена передача видео и аудиосигнала, подача питания.

• Если предполагается монтаж видеодомофона, работающего в цифровом формате, то используют провода типа «витая пара». Требование к наличию экранирующей оплетки в этом случае сохраняется, поэтому используют проводники с маркировкой FTP (все проводники защищены общим экраном).
• Если расстояние между устройствами не превышает 60 метров, обходятся более дешевым проводом марки ШВЭП 4 х 0,12. Для подключения исполнительного механизма замка достаточно многожильного провода ШВВП с сечением жил 0,75 мм2.

Кабель для видеодомофона — обзор марок

Витая пара UTP 5e – подходит в качестве кабеля для домофона на небольшие расстояния 10-15 метров. Для подключения используют Utp 2 пары кат. 5e или Utp 4 пары кат. 5e. К недостатком витой пары относится невысокая помехоустойчивость при близком расположении источников помех: другие кабели рядом с витой, источники питания и т.д. В таких случаях лучше использовать более надежные экранированные витые пары типа FTP или STP. Экранированные витые пары способны передавать сигнал до 50 м.

Кабель КСПВ использовать для подключения и аудио- (нужен КСПВ 2х0,5) и видеодомофонов (КСПВ 4х0,5) на небольшие расстояния. Рекомендован для домофонов VIZIT. Также кабель КСПВ широко применятся для подключения домофонов в многоквартирных домах. КСПВ подходит как для прокладки по стоякам многоэтажек, так и для подключения трубок непосредственно в квартирах. Недостатки КСПВЖ некоторые монтажники отмечают жесткость провода и неудобство монтажа. Близкие аналоги КСПВ – гибкий провод КСПВГ и монтажный МКГС.

Кабели ШВЭВ и ШВЭП специально разработаны для использования в системах видеодомофонов. Об этом свидетельствует жила для передачи видеосигнала, которая имеет экранирующую оплетку. Такая система способствует увеличению расстояния, на которое надежно передается видеокартинка с камеры домофона. Остальные жилы используются для передачи аудио и подвода питания. Отличие между ШВЭВ и ШВЭП – материал оболочки. В первом случае это ПВХ пластикат, который пригоден к эксплуатации только внутри помещений или в кабельных сооружениях, защищающих его от воздействия прямых солнечных лучей. А второй вариант исполнения имеет оболочку из светостабилизированного полиэтилена, который специально рассчитан на прокладку по открытому воздуху, не боится воздействия солнечной радиации и атмосферных осадков.

Кабель КВК-2П (для уличной прокладки) и КВК-2В (для внутренней прокладки) является представителем семейства комбинированных проводников. В единой оболочке заключены радиочастотный кабель, предназначенный для передачи видео в системах наблюдения, и кабели питания. Такая система позволяет добиться гарантированно стабильной передачи видеосигнала на расстояние до 40 м. RG-6 является коаксиальным кабелем и чаще всего используется в системах видеонаблюдения. В качестве кабеля для домофона RG-6 стоит использовать, если требуется качественное видеоизображение на большом расстоянии. Аналогом этого кабеля является РК-75

Проводом ТРП 2х0,4 можно прокладывать линии от аудиодомофонов. В этом случае потери сигнала не имеют существенного значения. Для передачи аудиосигнала достаточно двух параллельно уложенных медных жил в полиэтиленовой изоляции. Согласно маркировки мы имеем токопроводящие жилы сечением 0,4 мм. Такой провод обладает достаточной гибкостью и маленькими габаритами, что делает его удобным для монтажа.

Кабель UTP для видеодомофона: преимущества и недостатки

Кабель UTP (Unshielded Twisted Pair) является одним из самых популярных типов кабелей, используемых для подключения видеодомофонов. Он имеет свои преимущества и недостатки, которые следует учитывать при выборе кабеля для вашей системы видеодомофона.

Преимущества кабеля UTP

• Низкая стоимость: Кабель UTP является одним из самых доступных типов кабелей. Он обычно существенно дешевле, чем другие типы кабелей, такие как коаксиальный кабель или оптоволоконный кабель.
• Гибкость: Кабель UTP легче и гибче в использовании по сравнению с другими типами кабелей. Это делает его удобным для укладки в труднодоступных местах и облегчает установку видеодомофонной системы.
• Широкое применение: Кабель UTP используется не только для подключения видеодомофонов, но и для других сетевых устройств, таких как компьютеры, маршрутизаторы и принтеры. Он является универсальным кабелем для передачи данных.
• Простота подключения: Кабель UTP имеет стандартные разъемы RJ45, которые широко используются для подключения сетевых устройств. Это делает его легким в использовании и удобным для подключения к видеодомофонной системе.

Недостатки кабеля UTP

• Ограниченная дальность передачи: Кабель UTP имеет ограниченную дальность передачи сигнала. Обычно он может использоваться для передачи видеосигнала на расстояние до 100 метров. Если вам необходима передача сигнала на большее расстояние, вам может потребоваться использование усилителя сигнала.
• Чувствительность к помехам: Кабель UTP более чувствителен к внешним помехам, таким как электромагнитные поля или перекрестные наводки от других кабелей. Это может привести к потере качества сигнала видеодомофона.
• Максимальная пропускная способность: Кабель UTP имеет ограниченную пропускную способность, что может стать проблемой при передаче высококачественного видеосигнала. В этом случае может потребоваться использование более современных типов кабелей или установка сетевого устройства с более высокой пропускной способностью.

В целом, кабель UTP является недорогим и удобным в использовании вариантом для подключения видеодомофона. Однако, перед выбором кабеля, необходимо учитывать дальность передачи сигнала и наличие внешних помех в вашем конкретном местоположении, чтобы добиться наилучшего качества сигнала и стабильной работы вашей системы видеодомофона.

Видеонаблюдение по витой паре: Типы кабеля

Кабель витая пара, использующийся для видеонаблюдения, различают по наличию и виду экранирования скрученных пар.

Это может быть фольга из алюминия, полимерная пленка, заземленная оплетка из меди и стали.

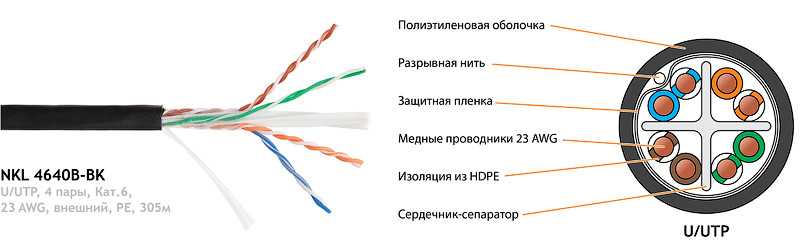

UTP –незащищенный кабель, у которого полностью отсутствует экранирование. Покрыт ПХВ оболочкой.

FTP альтернативная маркировка F/UTP или S/STP – под ПВХ изоляцией есть экран из фольги, защищающий все 4 пары скруток.

STP альтернативная маркировка S/FTP – кабель защищен и экранирован. Каждая из 4 пар скруток защищена собственным экраном из фольги. Дополнительная медная или стальная оплетка располагается поверх всех пар, под внешней изоляцией.

SF/UTP – каждая отдельная скрутка не имеет индивидуальной защиты. Кабель защищен парой экранов – фольга, оплетка, общими для всех пар.

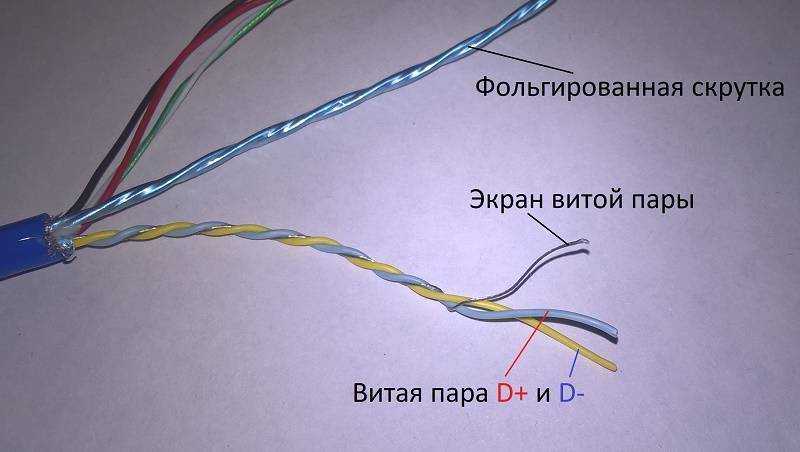

Под ПВХ изоляцией размещается неизолированный дренажный провод из металла. Его задача обеспечить контакт между частями экрана, если произойдет разделение вследствие излишнего перегиба или растяжения.

Разрывная нить, обычно из капрона, используется для разреза внешней ПВХ оболочки, если необходим доступ к сердечнику. Ее использование исключает повреждение изоляции проводников.

Каждый из представленных типов кабелей может иметь одножильную и многожильную структуру проводников. Применение одножильного кабеля не предусматривает непосредственного подключения к удаленным устройствам. Его используют для прокладки статичных сетей в коробах оканчивающихся розетками.

Многожильная витая пара лучше переносит скручивание и имеет меньший радиус допустимого изгиба. Но обладает большим коэффициентом затухания сигнала, благодаря чему не используется для подсоединения устройств находящихся на большом расстоянии.

Обычно используется для патчкордов, соединяющих устройства с розетками.

Толщина кабеля может составлять от 5 до 9 мм, это зависит от толщины жил, оплеток и внешней изоляции. Цвет внешней оболочки кабелей используемых внутри помещения белый или серый.

Для прокладки вне зданий используются кабеля с дополнительной влагостойкой полиэтиленовой защитой, которая наносится поверх ПВХ оболочки и имеет преимущественно черный цвет.

Оранжевый цвет внешнего покрытия означает использование негорючих материалов.

Такие кабеля при нагреве не выделяют дыма, их прокладка допускается возле воздуховодов вентиляции и кондиционерных систем.

Как выбрать провод для домофона

Прежде чем приступать к выбору провода, определяются с типом устанавливаемого домофона. Если система оснащена аудиосистемой, используется двухжильный провод для домофона.

Если система с видеодомофоном, стоит проявить особую внимательность при выборе кабеля, поскольку эти устройства очень требовательны и капризны. Им требуется минимум 12 В. В этом случае используются четырехжильные провода для обеспечения связи с панелью, встроенным монитором и для заземления конструкции.

При выборе провода большое значение имеет расстояние, на который будет подаваться сигнал. Чем оно больше, тем длиннее должен быть провод и его сечение, поскольку от этого будет зависеть качество сигнала.

Рекомендации по прокладке и установке

Прежде чем приступать к работам, нужно подготовить рабочий инвентарь и расходные материалы.

• строительный нож;
• саморезы (их количество зависит от количества подключаемых устройств);
• резиновые перчатки;
• шпатлевка;
• изолента;
• кабель (длина, размер сечения и модель подбирается в индивидуальном порядке);
• перфоратор;
• кусачки, отвертка и плоскогубцы.

Когда весь расходный и рабочий инвентарь подготовлен, приступают к ознакомлению с рекомендациями и алгоритму прокладки проводов для домофона:

• Для осуществления двухсторонней связи требуется вычислить метраж, замерив расстояние от переговорного устройства до блока.
• Кабель подбирается в зависимости от длины.
• Если домофон устанавливают в подъезде многоэтажного дома, внутри проводится общий стояк, по которому будут тянуться провода.

Отдельного внимания заслуживает вопрос тщательной маскировки проводов. Это требуется для создания эстетичного вида и ограничения доступа к ним. Если провода не будут скрыты, грабители беспрепятственно перережут кабель и владельцы жилплощади своевременно не отреагируют на потенциальную опасность.

• Подсоединяют провода через клеммы с винтовым креплением.
• Через фундамент, стены или колонну ограждения провод пропускают через защитную гильзу.
• Нельзя укладывать проводник для домофона рядом с силовым кабелем в 220 В в одном пластиковом стакане.
• При параллельном монтаже нескольких линий дистанция между ними должна быть не менее 10 см.
• Непосредственно перед подключением снимают оболочку с конца. Для надежности их опрессовывают наконечниками.
• На обратной стороне корпуса панели вызова выходят жилы с разной расцветкой и соответствующей маркировкой. Жилы соединяют друг с другом по определенной схеме опрессовкой. Места соединений изолируют термотрубками.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

• Встроенная видеокамера;
• Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
• Элемент, управляющий замком;
• Переговорные элементы:
  • Динамик;
  • Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

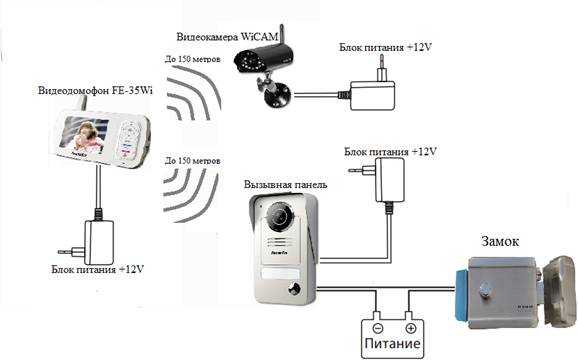

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти  к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Сравнение оптоволокна и витой пары

Ethernet-кабель, который повсеместно используется для разведения проводной локальной сети состоит из медных проводков. Полностью перейти на оптоволокно провайдеры перейти не могут – по сравнению с LAN-кабелем, оптоволоконный боится изгибов. Поэтому обычный медный патч-корд до сих пор успешно применяется в сетевой инфраструктуре (особенно в домашних и офисных решениях).

Но, а что касается характеристик самого кабеля вот наглядная таблица.

Характеристики	Оптический кабель	Витая пара (медь)
Достижимая скорость связи (теория, без помех), Гбит/с	OS1 – 40 OS2 – 100 OM3/OM4 – 100	Cat 5e – До 1 Cat 6/7 – До 10
Длинна линии без повторителей (теория), км	OS1 – 100 OS2 – 40 OM3 – 0,3 OM4 – 0,125	Любой кабель до 0,1
Физические свойства	Хрупкий (боится изгибов), тонкий	Гибкий (можно делать изгиб в углах), толстый
Оборудование (совместимость)	Нужны специальные адаптеры (PON-порт)	Работает с любым оборудованием, где есть LAN-порт
Обслуживание	Нужна подготовка и спецоборудование	Можно обслуживать в «домашних условиях»
Цена	Кусается	Терпимая

Что касается внешних воздействий, то подключенное оптоволокно не боится:

• Силовых наводок;
• Огня;
• Влаги;
• Температурных перепадов;
• Кислотной и щелочной среды;
• «Прослушивания линии» из-за игнорирования индукционных воздействий.
