Как выбрать рубильник по току

Ручка для рубильника

для ручного отключения и размыкания электрических цепей. Она обеспечивает управление рубильником вручную, позволяя быстро и безопасно отключать электрическую нагрузку в случае необходимости.

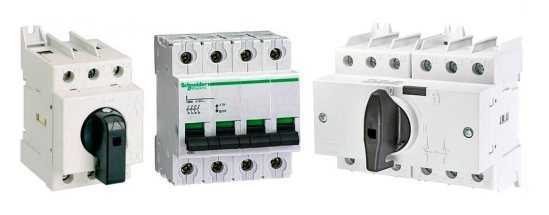

Примеры ручек для рубильников

Ручка для рубильника типа NH — это устройство, которое используется для управления ручным рубильником типа NH. Она имеет форму рукоятки и может быть установлена на рубильник для управления им вручную.
Ручка для рубильника типа T — это устройство, которое используется для управления автоматическим рубильником типа T. Она имеет форму рукоятки и может быть установлена на рубильник для управления им вручную.
Ручка для рубильника типа OT — это устройство, которое используется для управления автоматическим рубильником типа OT. Она имеет форму рукоятки и может быть установлена на рубильник для управления им вручную.

Расчеты ручек для рубильников

Ручки для рубильников не требуют специальных расчетов, так как они являются дополнительными устройствами для управления рубильником. Однако, при выборе ручки для рубильника необходимо учитывать ее совместимость с выбранным рубильником и соответствие требованиям стандартов и нормативных документов.

При проектировании электрической системы необходимо выбирать ручку для рубильника, которая имеет правильные размеры, способ крепления и совместимость с выбранным рубильником. Ручка должна также соответствовать требованиям электрической безопасности, установленным в соответствующих стандартах и нормативных документах.

При выборе ручки для рубильника необходимо учитывать следующие факторы:

Тип рубильника — различные типы рубильников могут иметь различные типы ручек, которые могут быть установлены на них.
Размер рубильника — размеры рубильника могут варьироваться в зависимости от его номинального тока и напряжения, что может повлиять на выбор подходящей ручки.
Способ крепления — ручка должна быть установлена на рубильник таким образом, чтобы обеспечивалась надежная фиксация и удобство в использовании.
Соответствие стандартам — ручка должна соответствовать требованиям электрической безопасности, установленным в соответствующих стандартах и нормативных документах.

Поэтому, при выборе ручки для рубильника необходимо обратиться к каталогам производителей, где указаны рекомендации по выбору ручки для конкретного типа рубильника.

Таблица ручек для рубильников

Ниже приведена таблица с некоторыми типами ручек для рубильников и их техническими характеристиками:

Тип рубильника	Тип ручки	Номинальный ток, А	Номинальное напряжение, В
NH	Штекерная	16 — 1250	230 — 690
T	Штекерная	16 — 1600	230 — 690
OT	Штекерная	16 — 1600	100 — 1000

Эти характеристики могут быть изменены в зависимости от требований заказчика. При выборе ручки для рубильника необходимо учитывать ее технические характеристики, а также требования стандартов и нормативных документов.

Устройство рубильника

Устройство рубильника Рубильник – прибор простой, но хорошо продуманный, благодаря чему получил широкое распространение в электротехнических работах.

Устройство рубильника:

Основание. Предназначено для надежного крепления узлов и механизмов прибора.
Неподвижные контакты, жестко закрепленные на основании и имеющие клеммы для присоединения проводов кабеля. Представляют собой сдвоенные пластины, обладающие упругостью.
Неподвижный кронштейн для крепления подвижного элемента. Изготавливается из прочного материала, устойчивого к истиранию.
Подвижный контакт, сделанный в форме ножа или вилки для расходной вставки.
Рукоятка, оборудованная на захватном конце изоляционной накладкой.

В зависимости от количества направлений и полюсов рубильник электрический трехфазный имеет 3 выходных и 3/6 входных контактных выводов. Конструкция аппарата рассчитана на прочное удержание контактов независимо от их массы и уровня вибрации. Все детали, через которые пропускаются ток, изготавливаются из специального медного сплава М1. Защита от коррозии осуществляется путем нанесения на них олова.

Преимущества и недостатки

Реверсивный рубильник ABB OT63F3C 63A

Реверсивные выключатели-разъединители востребованы во всех отраслях хозяйственной деятельности.

Популярность изделий основывается на следующих достоинствах:

Прочность и надежность. Устройства устойчивы механическим нагрузкам и вибрации.
Длительный срок эксплуатации. Высокая износостойкость контактов и шарнирных соединений обеспечивает долговечность приборов даже при частом использовании. Ресурс устройства составляет 3000-5000 отключений.
Безопасность. Отсутствует риск поражения человека током, взрыва или возгорания.
Минимум затрат на техническое обслуживание. Достаточно периодической смазки шарнира.
Широкий температурный диапазон эксплуатации.
Экологическая чистота. Устройства не выделяют вредных веществ в окружающую среду.
Компактность. Небольшие размеры дают возможность устанавливать несколько изделий в одном щитке.
Доступная стоимость.
Простота и быстрота монтажа.

Что такое рубильник

Электрический рубильник

Изделия разной конструкции можно встретить в подъездах и подвалах домов, на улице и в общественных зданиях. В большинстве случаев все виды рубильников расположены в распределительных щитах полностью или частично.

Согласно классификации, рубильник электрический представляет собой часть распределительного механизма и предназначен для размыкания цепи в ручном режиме. Изделие рассчитано на работу в диапазоне 100-1000 ампер при максимальном напряжении 1000 вольт. Прерывание тока производится за счет мускульного усилия путем создания разрыва на линии.

Перекидной выключатель-рубильник может изготавливаться в открытом и закрытом исполнении. Конструкция зависит от величины нагрузки, которая подается на контакты. Обосновано это тем, что рубильник поворотный на стадии активации и деактивации создает дугу и сноп искр, которые могут нанести человеку травму и стать причиной пожара.

Изделия работают от постоянного и переменного напряжения, могут использоваться для коммутации однофазного и трехфазного тока.

Номинальный ток

Номинальный ток – это показатель, который характеризует параметры электросети, с которой будет работать данный рубильник. Эта характеристика выражается в амперах и присутствует в маркировке прибора:

16А – OT16F3 3п 16A, SHD202 C16 (АВВ);
20А – ВН-32 2Р 20А (IEK);
25А – OT25F3 3п 25A, SHD202 C25 (АВВ), ВН-32 2Р 25А (IEK);
32А – SHD202 C32 (АВВ);
40А – OT40F3 3п 40A, SHD201 C40 (АВВ);
50А – SHD201 C50 (АВВ);
63А – OT63F3 3п 63A, SHD201 C63 (АВВ);
80А – OT63F3 3п 63A (АВВ);
100А – OT100F3C 3п 100А (АВВ), 100-IP54-У3-004-Узола;
125А – OT125F3C 3п 125А (АВВ);
250А – 250-IP54-УЗ-001-Узола;
400А – ЯБПВУ-400-IP54-У3 (Узола);
630А – ЯРП-630-IP54-У3-Узола, ВР32-39Ф-В31250-630А-УХЛ3 (КЭАЗ).

Конструкция и разновидности разъединителей

В отличие от рубильников, разъединители никогда не оснащаются дугогасительными камерами по той простой причине, что во время их включения или выключения цепь не находится под напряжением. По виду монтажа эти электротехнические устройства подразделяются на те, которые предназначены для наружной и внутренней установки; по количеству полюсов — на одно-, двух- и трехполюсные; по способу перемещения ножа — на устройства качающегося и вертикально-поворотного вида. Что касается типа управления, то однополюсные разъединители оборудуются изоляционными штангами, а трехполюсные — рычажным приводом.

Классификация разъединителей.

Наиболее распространены разъединители РВ, РВО, РВЗ, РВФЗ, РЛН, РНДЗ, РВПЗ. В этих обозначениях: Р — разъединитель, В — внутренняя установка, Н — наружная установка, О — однополюсный, Д — двухколонковый, Ф — фигурное исполнение (проходные изоляторы), З — заземляющие ножи, Л — линейный контур тока, П — поступательное движение главных ножей. Цифры после букв указывают номинальное напряжение (числитель дроби) и ток (знаменатель дроби). По характеру движения подвижного контакта (ножа) различают разъединители:

вертикально-поворотного типа с вращением ножа в вертикальной плоскости;
горизонтально-поворотного типа с вращением ножа в горизонтальной плоскости;
качающегося типа с вращением ножа совместно с поддерживающим его изолятором в вертикальной плоскости,
катящегося типа с прямолинейным возвратно-посту нательным движением опорного изолятора совместно с закрепленным на нем подвижным контактом;
с прямолинейным движением ножа в вертикальной плоскости вдоль или поперек осей опорных изоляторов (пантографического типа);
со складывающимся ножом в вертикальной плоскости (телескопического типа);
подвесного типа с перемещением подвижного контакта вместе с поддерживающими изоляторами по вертикальной оси.

Кроме того, разъединители классифицируются по следующим признакам; номинальному напряжению; номинальному току; роду установки: внутренней (в отапливаемых помещениях), наружной; числу полюсов: однополюсные и трехполюсные; наличию или отсутствию ножей заземления; способу установки: с вертикальным и горизонтальным расположением ножей. Разъединители наружной установки в отличие от разъединителей внутренней установки должны надежно работать в любых атмосферных условиях, при гололеде и при значительной ветровой нагрузке. Поэтому они имеют, в частности, льдоломающие приспособления на контактах. Трехполюсные разъединители могут выполняться на общей или на отдельных рамах для каждого полюса, при этом одновременное включение и отключение всех полюсов достигается соединением между собой их валов. Ножи заземления могут быть пристроены к любому разъединителю как с одной стороны, так и с обеих. В первом случае заземляется только участок линии, присоединенный с этой стороны к разъединителю. Во втором случае заземляются участки цепи, присоединенные с обеих сторон разъединителя. При включении ножи заземления замыкают на землю фазовые провода линии, присоединенной к разъединителю. Заземляющие ножи, как было отмечено ранее, обязательно механически блокируются с главными ножами. Заземляющие ножи и все детали цепей заземления рассчитываются на длительное прохождение тока; устойчивость ножей заземления должна соответствовать устойчивости основной токоведущей системы разъединителя. Механическая прочность отдельных звеньев разъединителя определяется числом операций, которые он может выдержать без повреждений, препятствующих его дальнейшей исправной работе. Для отечественных разъединителей установлено следующее число включений и отключений, которое они должны выдерживать без повреждений: а) для разъединителей с Uном <35 кВ — не менее 2000 операций; б) для разъединителей с Uном = 110 кВ — не менее 1000 операций. Если управление осуществляется электродвигательным или пневматическим приводом, то помимо указанного числа операции разъединитель должен выдержать еще не менее 25 включений и 25 отключений соответствующим ему приводом при наивысшем напряжении на зажимах электрод двигательного привода, при наивысшем давлении воздуха, которое гарантируется заводом, при пневматическом приводе. Положение ножей разъединителей контролируется посредством блок-контактов, которые пристраиваются на раме разъединителя или встроены в привод. Несмотря на большое число различных конструкций разъединители с точки зрения влияния на компоновку распределительного устройства можно разделить на две группы: разъединители опорного типа, у которых подвижный и неподвижный контакты устанавливаются на опорной изоляции; разъединители подвесного типа, у которых подвижный контакт подвешивается на гирлянде изоляторов, а неподвижный устанавливается на другом высоковольтном аппарате или изоляционной конструкции.

Вперед

Короткозамыкатели

Что такое короткозамыкатель?

Короткозамыкатель — электрический аппарат, предназначенный для создания искусственного короткого замыкания на землю в сетях электроснабжения, в случае внутреннего повреждения силового трансформатора в цепи которого по стороне высшего напряжения от установлен в паре с отделителем. При таком КЗ, действием линейных защит на питающих подстанциях ВЛ обесточивается, поврежденный трансформатор отсоединяется от сети отключением отделителя, а линия включается в работу действием АПВ.

В сетях 110-220 кВ короткозамыкатели имеют один полюс, в сетях 35 кВ — два. Подвижный нож включается действием взведенных включающих пружин короткозамыкателя.

Устройство

Конструктивно короткозамыкатель аналогичен заземлителю, но за счёт мощной контактной системы может включаться на короткое замыкание.

Короткозамыкатели представляют собой аппараты вертикально-рубящего типа, состоящие из основания, изоляционной колонки, неподвижного контакта с выводом для присоединения к линии электропередачи и заземляющего ножа, на конце которого укреплена съемная контактная пластинка. В основании короткозамыкатели размещен вал, установленный в подшипниках, две включающие пружины с регулировкой натяжения, соединенные с основанием и рычагами вала короткозамыкатели, а также гидравлический буфер.

Нормальное положение короткозамыкателя отключенное. При этом нож отведен от неподвижного контакта на разрядное расстояние, а его включающие пружины растянуты. Это положение ножа фиксируется приводом. При подаче сигнала на привод короткозамыкателя привод освобождает нож короткозамыкателя, который под действием пружины входит в неподвижный контакт, создавая короткое замыкание на землю.

Применение

Короткозамыкатели совместно с отделителями применяются в упрощённых схемах подстанций вместо более дорогих силовых выключателей. Подобная замена позволяет экономить значительные денежные средства, так как стоимость силовых выключателей довольно высока. Чем больше присоединений на подстанции и выше напряжение высокой стороны, тем более заметной становится выгода от использования упрощённых схем. В основном упрощённые схемы получили распространение на напряжении 35, 110 кВ. Устанавливаются короткозамыкатели: в сетях с заземлённой нейтралью — на одну фазу, в сетях с изолированной нейтралью — на две. Включение короткозамыкателя происходит автоматически, отключение производят вручную.

В настоящее время применение короткозамыкателей ограничено теми подстанциями где они установлены, короткозамыкатели больше не производятся, так как схемы ПС где они применяются имеют меньшую надежность и большую вероятность повреждения дорогостоящего оборудования подстанции (силового трансформатора), чем схемы с применением выключателей.

Основное назначение и применение

Необходимость использования указанных разъединителей в современных энергетических сетях объясняется прежде всего необходимостью соблюдения безопасности при эксплуатации оборудования и линий передач.

Данные аппараты применяются в местах подключения контактных линий к питающим и в целях безопасного выполнения коммутационных операций при эксплуатации электрических сетей.

Также читайте: Особенности сухого трансформатора

Разъединители могут устанавливаться на следующем оборудовании и линиях:

в комплексных трансформаторных подстанциях;
в составе комплектных разъединительных установок;
в конденсаторных установках;
в сборных камерах, предусматривающих одностороннее обслуживание;
в вводных или распределительных шкафах, на прочем оборудовании.

Использование разъединителей исключает опасность самопроизвольного включения и выключения соединений, предотвращая нештатные и аварийные ситуации.

Модификации

Первые рубильники были перекидного типа. Представляли собой коммутатор с наличием двух положений – включения и выключения. Перекидной рубильник служит для коммутации большого количества электрических линий. В современных электросетях фигурируют модификации перекидного рубильника.

Разъединительный рубильник. Подобные устройства имеют малый размер, короткую рукоятку, поставляются в защитном корпусе. Этот принцип реализован в выключателе-разъединителе перекидном ВР32-31Ф-В71250-100А производства КЭАЗ:

Рубильники поворотного привода. Устройства с поворотной рукояткой просты, надежны и отличаются высокой механической прочностью. Их ножи начинают движение при помощи поворота рычага. К таковым относится, например, рубильник OT25F3 3п 25A производства ABB.

Модульные рубильники, устанавливаемые на DIN-рейку. По сути это выключатель, который служит для защиты оборудования от перегрузки и КЗ. Например, рубильник модульный двухполюсный SHD202 C25 производства ABB.

Реверсивные рубильники. Используются для переключения питания системы между двумя независимыми устройствами. Например, между ЛЭП и автономным электрогенератором. Пример устройства – OT100F3C 3п 100А производства АВВ.

Разновидности низковольтных выключателей нагрузки

В этой сфере большее разновидностей и модификаций. Коснемся основных.

1. Выключатель нагрузки в виде автоматов без расцепителей. В них используется полноценная контактная группа автоматического выключателя, корпус и дугогасительные камеры, но нет ни теплового и электромагнитного расцепителей. Цена такого выключателя нагрузки меньше по сравнению с полноценным автоматом. Используются для оперативных переключений, или устанавливаются на вводе распределительных щитков чтобы можно было отключить весь щиток или секцию для ремонта и обслуживания. Их преимущества в полностью стандартном креплении, высокой коммутационной способности и износостойкости контактной группы.

2. Классические выключатели отечественного производства. Самый яркий представитель выключатели и переключатели серии ВР-32. Они выпускаются как в виде выключателей на одно направление, так и переключатель на два направления см. фото выше справа. Номиналы от 100 до 630 А. Выпускаются без особого изменения уже больше 30 лет. Главное достоинство низкая цена. Хорошо подходят для ящиков с рубильниками, которые используются на стройках для временного питания строительного оборудования и инструмента.

3. Выключатели и переключатели в литом корпусе с передней поворотной или боковой рукоятью. Почти все европейские производители имеют у себя в ассортименте подобные коммутационные аппараты. У бренда ETI (Словения) – это серия LBS, см. фото, но у многих брендов есть похожие по внешнему виду и назначению аппараты.

Эта разновидность выключателей тоже иногда называется рубильниками и перекидными рубильниками, хотя правильно – это выключатели нагрузки и переключатели нагрузки. У них реализован пружинный привод, о котором мы упоминали выше. При нажатии на рукоять оператор чувствует значительное сопротивление, а потом контактная группа срабатывает с хорошо слышимым щелчком. Это дает возможность многократной коммутации цепи под нагрузкой без вреда для контактов. Также на базе таких аппаратов можно устроить реверсивный переключатель. Вообще для реверса используется пара контакторов, которые при переключении меняют чередование фаз. Но добиться того же эффекта реверсивного переключателя можно и помощью переключателя нагрузки с электроприводом. Хотя используется такая возможность крайне редко. Поскольку выключатели нагрузки не рассчитаны на такую высокую частоту срабатывания как контакторы

1. Выключатели и переключатели с электромагнитным приводом – это логическое продолжение предыдущей серии. Здесь реализовано внешне управления с помощью электромотора или электромагнитного соленоида. Это позволяет включать выключатели и переключатели в системы автоматического управления. Кроме внешнего управления электропривод дает возможность отслеживать состояние переключателя, а также имеет несколько дополнительных контактов которые могут управлять другим оборудованием.

2. Модульные выключатели нагрузки бывают внешне похожи на модульный автомат без расцепителей, а переключатели занимают больше места по количеству модулей на DIN рейке и спереди имеют поворотную рукоять для переключений.

По сути это решение для модульных щитов, где номинальные токи не превышают 63 А

Назначение и устройство рубильников

Назначение рубильников. Рубильник — наглядный пример наиболее простого устройства коммутации. Это электрический коммутационный аппарат, имеющий ручное управление, функция которого — отлючение/включение или переключение электроцепей: переменного тока — с напряжением до 660 Вольт, постоянного тока — до 440 Вольт. Причем, наличие дугогасительной камеры допускает совершать данные операции не только при отсутствии тока в цепи, но и под нагрузкой.

Кроме нечастых неавтоматических коммутаций силовых электроцепей, рубильники (имеющие предохранители — плавкие вставки) могут довольно эффективно использоваться как защита электрических сетей от перегрузок и возникающих в них сверхтоков — токов коротких замыканий. Наличие рубильника на вводе полностью реализует требование пункта 4.1.12 Правил устройства электроустановок:

Область применения рубильников довольно широка: они могут быть установлены в различных РУ (распределительных устройствах), шкафах, электрощитах, для силовых цепей и для цепей управления. Определенные модели рубильников предназначены для их установки в шкафах ТП (трансформаторных подстанций).

Любые рубильники, независимо от их модели могут в целях гарантированной безопасности их эксплуатации могут быть установлены, как написано выше в строго определенных для этого местах — щитах и шкафах закрытых помещений, при отсутствии в окружающей среде агрессивных веществ, пыли.

Устройство рубильника. Основа конструкции рубильника — панель, выполненная из изоляционного материала, на которой закреплены стойки с губками — неподвижными контактами рубильника.

Подвижные-же контакты — ножи, жестко закрепленны на одном вале, при включении они «входят»неподвижные губки рубильника, создавая одновременное замыкание всех полюсов. Во многом конструкция рубильника определяется способом привода в движение ножей — подвижных его контактов.

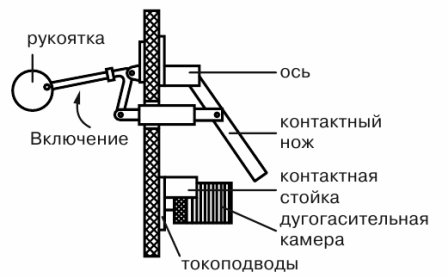

Существуют рубильники с рычажным приводом (ножи приводятся в движение вращением боковой, чаще всего, съемной рукояткой через систему рычагов) и рубильники с центральной рукояткой (в них движение ножей начинается при вращении рукоятки, напрямую связанной с валом, на котором и расположены контактные ножи).

Рубильники второго типа могут быть использованы для отключения электрических цепей, не находящихся под током нагрузки. Это связано с возможностью воздействия электрической дуги на руку отключающего. Отключение цепей под «нагрузкой» возможно рубильниками первого типа — с боковой рукояткой, оснащенными специальными дугогасителями на каждом полюсе, нейтрализующими дугу ее разделением на короткие отдельные дуги.

Во многих современных рубильниках реализована такая дополнительная мера электробезопасности, как блокировка дверок во включенном положении — т. е., пока рубильник включен, открыть его дверку не получиться. Помимо невозможности открытия дверки включенного рубильника, механизм также заблокирует привод рубильника при открытой дверке рубильника и включить его получиться лишь закрыв ее.

volt220.ru

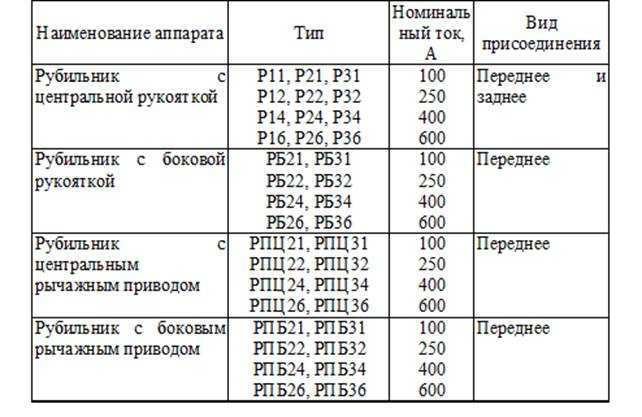

Основные характеристики — технические и конструктивные

К техническим характеристикам рубильников можно отнести:

допустимую мощность;
силу тока;
напряжение;
постоянный или переменный ток;
пиковые перегрузки.

Чтобы коммутация была надежной, рубильник должен обладать достаточным запасом мощности (рассчитывается с учетом всех потребителей сети), временем на охлаждение контактов между циклами выключения/включения (чтобы не выгорали контакты), а также резервной цепью на случай поломки.

Конструкция тоже определяет разновидности рубильников. Центральная рукоятка показывает, что данное устройство — это разъединитель, который размыкает предварительно обесточенные цепи, а рычажный привод и боковая рукоятка устанавливаются на приборы, которые отключают цепи под нагрузкой.

Кроме этого, используя рубильник, можно обеспечить ручное переключение на резервный ввод. Такие приборы называются реверсивными рубильниками или перекидными. С помощью автомата это организовать дороже и сложнее. В зависимости от модели такие рубильники могут быть с двумя или тремя положениями фиксации.

При их применении нет риска самопроизвольного размыкания цепи. На дачах, в загородных домах часто применяют реверсивный рубильник ABB (Финляндия) для переключения потребителей на резервный источник тока. Устанавливается он на DIN-рейку или на дверцу.

Рубильники с центральной рукояткой производятся без дугогасительных камер, а модели с рычагами привода и боковой рукояткой могут быть, как с камерами, так и без них. Плотность прилегания контактов рубильника обеспечивается двумя способами: для рубильников на 100 А просто пружинящими свойствами материала контактов, а для рубильников на 200 А и более — за счет стальных пружин.

В рубильниках дугогасительные контакты могут быть расположены не только в камерах, но и открыто. Они быстро гасят электрическую дугу, чтобы она не перебросилась на соседние токопроводящие устройства.

Такой же конструкцией обладают перекидные переключатели. В некоторых модификациях они совмещены с предохранителями и играют роль, как коммутации, так и защиты. Примером может послужить рубильник KЭАЗ RBК 160 A3P, который используется совместно с предохранителем и заменяет собой всю конструкцию, в которую обычно он вставляется.

Одними из часто применяемых являются выключатели-разъединители ВР32 в нескольких исполнениях: вр32-31, вр32-35, вр32-37, вр32-39. Они используются для включения и отключения, а также пропускания переменного тока 660 В, частотой 50 и 60 Герц и постоянного тока 440 В в приборах распределения электричества.

Покупателями такие выключатели-разъединители востребованы, благодаря их разновидностям. Для простоты выбора рубильники ВР32 можно классифицировать таким образом:

по числу направлений и полюсов: одно- двух- трехполюсные на одно направление, одно- двух- трехполюсные на два направления;
по степени защиты рукоятки: IP00, IP32;
по расположению плоскости присоединения контактов: параллельно или перпендикулярно плоскости монтажа, а также комбинированное расположение: ввод — параллельно, вывод — перпендикулярно или наоборот;
по виду размещения рукоятки ручного привода: боковая рукоятка, боковая смещенная рукоятка, передняя смещенная рукоятка, а также совсем без рукоятки.

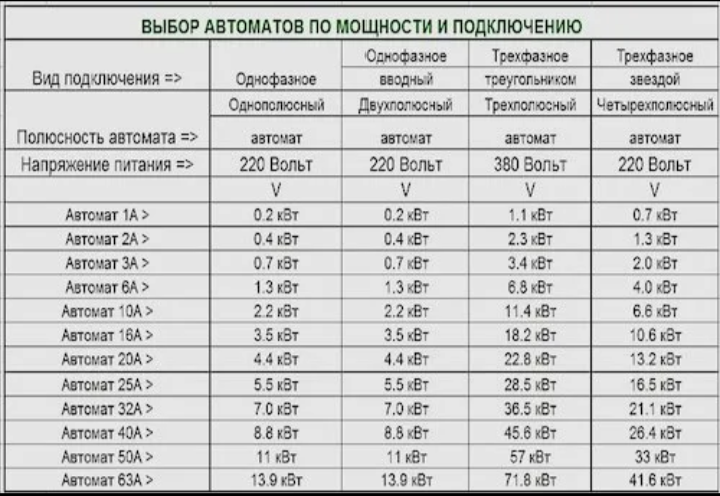

Автоматические воздушные выключатели (автоматы).

Автоматические воздушные выключатели применяются для защиты электрических цепей от перегрузок и коротких замыканий. Так же, как и контакторы, их широко используют в установках напряжением до 500 В. Различают автоматы максимального тока, минимального тока и минимального напряжения (нулевые). Наиболее распространены автоматы максимального тока, которые отключают цепь при увеличении тока сверх допустимых значений. Автоматы минимального тока разрывают цепь при недопустимых уменьшениях тока, а нулевые — при исчезновении напряжения или его снижении ниже допустимого предела.

Схема автомата максимального тока показана на рис. 55. Рассмотрим принцип его действия. Автомат имеет защелку 1, которая оттягивается пружиной 2 и удерживает подвижные контакты автомата во включенном положении. Весь ток нагрузки проходит через последовательно включенную в цепь катушку электромагнита 4. При повышении рабочего тока сверх допустимого предела электромагнит притянет якорь защелки 3, преодолев сопротивление пружины 2. Защелка 1, поднимаясь, освободит контакт 6, который отключается под действием пружины 5, разрывая цепь рабочего тока. Включают автомат вручную специальной рукояткой или каким-либо приводом, например рычажным. Рукоятки и приводы автоматов имеют механизм свободного расцепления, который позволяет разъединить подвижные части выключателя с подвижными элементами привода. Наличие этого механизма дает возможность отключать автомат даже при положении рукоятки соответствующему включенному автомату. Механизм расцепления позволяет также отключить автомат, если рукояткой его подключают к цепи, в которой имеется короткое замыкание. Автоматы снабжают тепловыми расцепителями, максимальными расцепителями, либо выполняют их с обоими типами этих расцепителей. Автоматы обеспечивают видимый разрыв цепи, поэтому в ней не устанавливают рубильников, что удешевляет и упрощает схему. Схема трехполюсного автомата показана на рис. 56. Автомат имеет съемную рукоятку 1, механизм свободного расцепления 2 с механическим замедлителем расцепления 3, расцепителем минимального напряжения 4, электромагнитный контактор 6 и независимый расцепитель 5. Разрыв дуги главными контактами автомата осуществляется в камерах 7 со стальной решеткой, по которой распыляется дуга. Автоматы типа АВ устанавливают в силовых цепях напряжением до 500 В, где требуются нечастые включения и отключения. Автоматы типов АП-16, АП-25 и АП-50 используют для пуска и защиты асинхронных электродвигателей мощностью до 15 кВт. Их выпускают в двухполюсном и трехполюсном исполнениях с пределами изменения номинальных токов расцепителей от 1,6 до 50 А. Краткие технические данные автоматических выключателей типа АП-16 приведены в приложении 10. Автоматические выключатели типа АЕ-2030 также предназначены для нечастых (не более 30 в час) включений цепей переменного тока напряжением до 500 В и постоянного тока напряжением до 220 В. Их используют для защиты электрических цепей от перегрузок и токов короткого замыкания. Чаще всего их используют для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором. Автоматы могут работать при изменениях температуры окружающего воздуха от — 40° до + 40° С, относительной влажности не более 90% (при температуре + 20° С) и высоте установки над уровнем моря не более 2000 м. Число допустимых включений — отключений около 100 тыс., причем из этого числа около 40% операций должно производиться без тока, а остальные — при номинальном токе и напряжении. Повторно включать автомат после его срабатывания от перегрузки допускается не ранее чем через 2 мин. Автоматы типа АЕ-2030 выпускаются на номинальные токи от 0,6 до 35 А, типа АЕ-2040 — до 63 и типа АЕ-2050 — до 100 А. Автоматы изготавливаются однополюсными, двухполюсными и трехполюсными с передним, задним и штепсельным присоединениями, что должно быть оговорено в заказе на выключатель для его получения. Для электрификации сельского хозяйства в условном обозначении автомата предусмотрена буква С. Автоматы типа АЕ изготавливаются без расцепителей, с тепловыми (в том числе — в нулевом проводе), электромагнитными и комбинированными расцепителями.
