Разница регулирующих и перекрывающих гребёнок
Мы прекрасно понимаем, если выпускаются гребёнки разного типа, то между ними должна быть какая-то разница. Либо в применении, либо в назначении, либо в чем-нибудь ещё. Попробуем разобраться.
Распределительные гребёнки используются как в системе водопровода, так и в системах отопления, в частности в системах теплый пол.
Читать: Стояки водоснабжения в многоквартирном доме

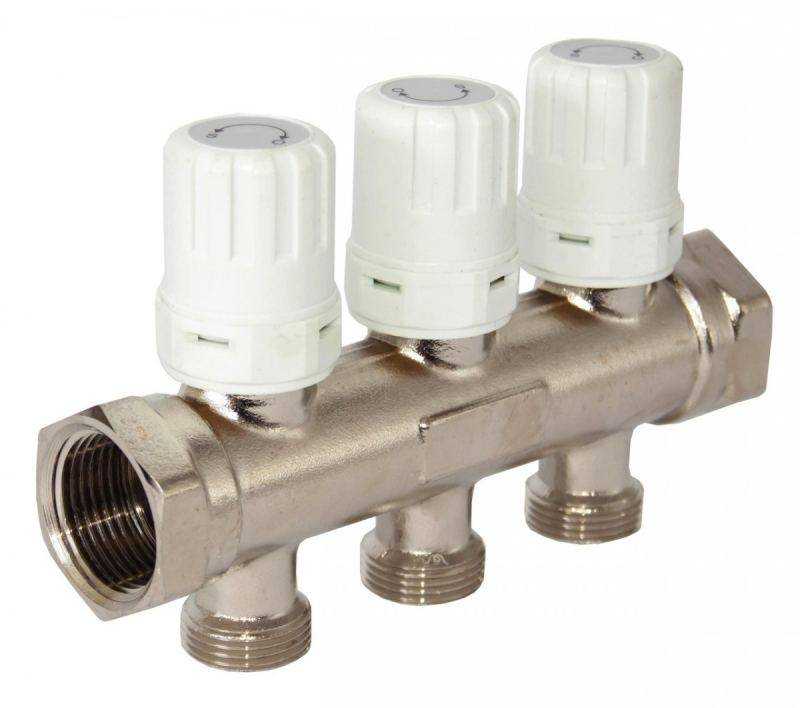

Именно в этих системах, применяются распределительные гребёнки с регулирующей запорной арматурой. Ручное регулирование напора воды на гребёнке теплого пола, позволяет точно настроить температуру и гидравлическое сопротивление ниток отопления. Это удобно и практично в системах отопления.
Аналогичные задачи, решают регулировочные гребенки, установленные в системах водопровода на ГВС и ХВС. И здесь появляются некоторые нюансы, которые требуют пояснения.
Коллекторная схема водо-распределения стабильна только в том случае, если:
- Давление во входящей магистрали (от стояка) соответствует норме;
- Трубы на отводах гребёнки имеют одинаковый диаметр.
В случае нарушения одного из условий, гребёнка перестает выполнять свою основную задачу: равномерное распределение потоков воды по отводам.
Казалось, это хорошо и можно точно настроить систему водоснабжения. Однако это может просто не работать при малом давлении в стояках. Также гребёнка не эффективна и может быть не нужна при небольшом количестве приборов расположенных на удалении 2-3 метра от коллектора. При такой системе вам просто не потребуется регулирование напора на отводах.
Кроме этого, постоянно открытые регулировочные вентили могут выйти из строя из-за неподвижности. Со временем даже у самого дорого коллектора, штоки вентиля присохнут к сальнику и при попытках его перекрыть, сальник разорвётся. А это полная замена гребёнки.
Читать: Распределительные коллекторы без кранов
Как следствие, устанавливая гребенку с регулировочными вентилями, вы должны помнить об их техническом обслуживании и периодически открывать и закрывать их.
Не только уклон
Какую еще полезную информацию можно обнаружить в упомянутых мной СНиПах?
Я позволю себе процитировать наиболее важные моменты, снабдив их своими разъяснениями и комментариями.
Для отвода бытовых стоков используются закрытые самотечные трубопроводы.
Трубы прокладываются без изгибов и натяжений. Направление прокладки меняется только за счет фасонины.
Стояк из полиэтиленовой канализационной трубы легко узнать по черному цвету пластика.
Для присоединений к стояку под потолками помещений (в том числе техэтажей и подвалов) следует использовать только косые крестовины и тройники.
Присоединение к находящемуся за стеной стояку выполнено косым тройником.
Для подключения к канализационному стояку двух ванн на одном этаже тоже следует использовать исключительно косые крестовины.
Прямую крестовину нельзя монтировать горизонтально.
Косая крестовина лишена этого недостатка.
При скрытой прокладке канализации заделка шахт, ниш и коробов должна предоставлять доступ к ревизиям. Ревизии устанавливаются на крайних этажах здания, а в пятиэтажных и более высоких домах — через каждые три этажа.
В подвалах, на чердаках и в санузлах канализацию следует прокладывать открыто.
Открытая прокладка упростит прочистку засоров и замену дефектных участков.
Проход стояка через технологический люк в перекрытии заделывается на всю толщину перекрытия цементным раствором.
Стояки должны снабжаться вентиляционными отводами. Они выводятся на крышу здания.
Минимальная длина вентиляционного отвода определяется типом кровли:
- Для неэксплуатируемой плоской — 0,3м;
- Для скатной — 0,5 м;
- Для любой эксплуатируемой — 3 метра.
Вентиляционный вывод стояка на плоской неэксплуатируемой кровле.
Диаметр вентиляционного отвода не должен быть менее диаметра остальной части стояка. Однако несколько стояков может объединяться общей вытяжкой, которая в этом случае прокладывается с уклоном 0,01 по направлению к стоякам.
Горизонтальные участки канализации снабжаются прочистками или ревизиями. Максимальное расстояние между ними определяется диаметром трубопровода:
| Диаметр, мм | Расстояние, м |
| 50 | 12 |
| 100-150 | 15 |
| 200 и более | 20 |
Тройник для прочистки канализационной лежневки.
А ты кто такой

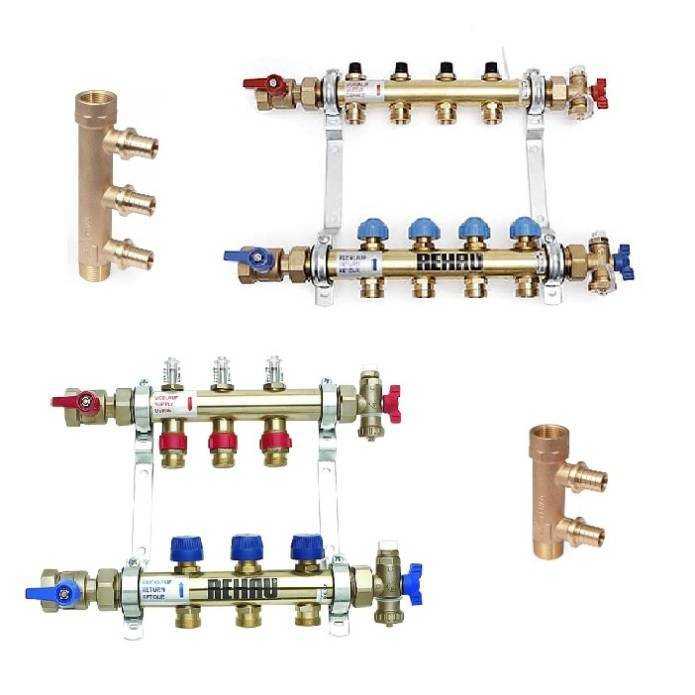

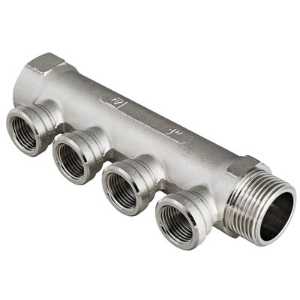

Распределительная гребенка водоснабжения, или коллектор — это всего лишь патрубок с несколькими расположенными на равном расстоянии друг от друга, и сориентированными перпендикулярно его оси боковыми отводами.
—>
Гребенка позволяет подключить несколько сантехнических приборов или отводов на группы сантехнических приборов к общему трубопроводу, обеспечив выравнивание напора на всех линиях вне зависимости от потребления воды на любом из них.
Полипропиленовая гребенка под приварку
Исследование образцов

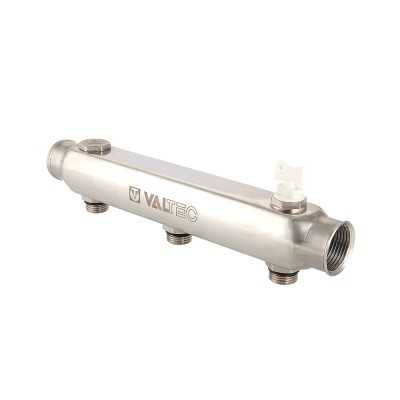

Какими бывают распределительные коллекторы, мы выясним на примере продукции одного из наиболее востребованных в России производителей сантехнического оборудования — компании Valtec.
| Изображение и модельный номер | Описание продукта |
|
VTc.500.N |
|
|
VTc.500.NE |
|
|
VTc.505.SS |
|
|
VTc.510.SS |
|
|
VTc.550.N |
|
|
VTc.560.N |
|
|
VTc.580.NE |
|
|
VTc.560.NE |
|
Изготовление гребенки своими руками
Хотя экономически это не слишком оправдано, имея необходимый инструмент и много терпения, можно сделать полипропиленовую гребенку самостоятельно. Для этого понадобятся следующие материалы:
- ножовка и паяльник для полипропилена;
- куски полипропиленовой трубы диаметра 25 и 32 мм;
- тройники 32х25х32;
- заглушки под 32-ой диаметр;
- муфты с резьбой внутри 32:1 дюйм и 25:3\4;
- муфты с резьбой снаружи 25:3\4;
- герметик;
- шаровые краны;
- воздухоудалитель.
Видеоролик о том, как самостоятельно сделать и установить распределительную гребенку для холодной воды:
Распределительные гребенки для воды эффективно отрегулируют ее напор
Каждая хозяйка сталкивалась с такой проблемой как уменьшение напора в системе водопровода во время одновременной работы нескольких точек. Эта проблема решается с помощью распределительного коллектора. Среди потребителей более известные как гребенки для водоснабжения. Эта схема разводки в наши дни считается наиболее эффективной и востребованной. Данное инженерное решение устроено достаточно сложно, но обладает рядом преимуществ.
Распределительный коллектор
Теперь давайте выясним, для чего нужны распределительные коллекторы для водоснабжения. Мы уже знаем, что они позволяют независимо друг от друга запитать несколько точек водоразбора; но чем это полезно?
Преимущества

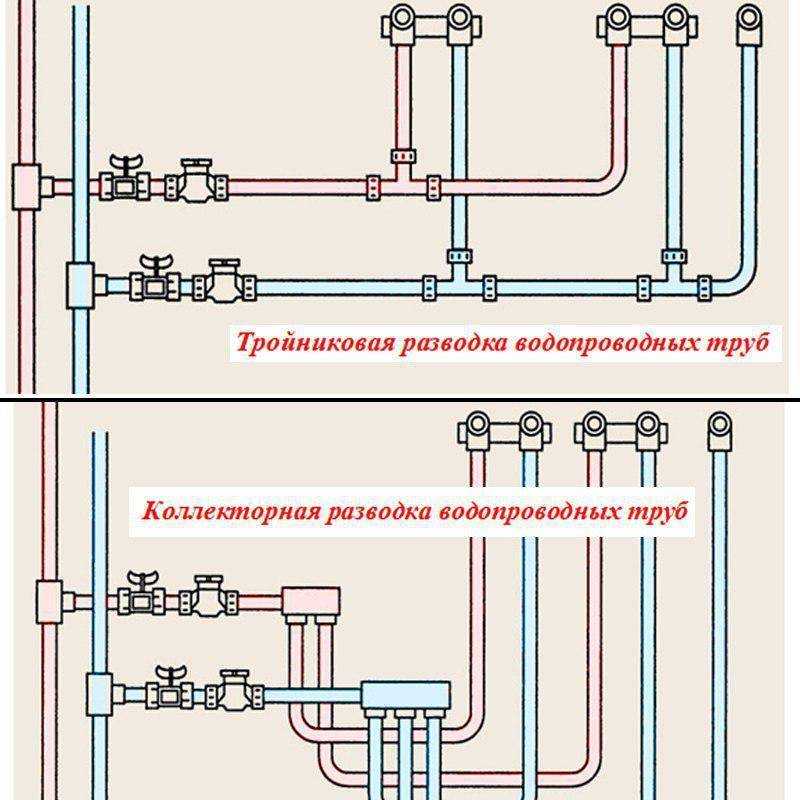

В отличие от последовательной (тройниковой), схема коллекторной системы водоснабжения позволяет избежать падения напора при расходе воды через произвольный прибор. Попросту говоря — когда вы открываете кран на кухне, из ванной не доносятся полные боли и горечи возгласы, принимающего душ члена семьи.

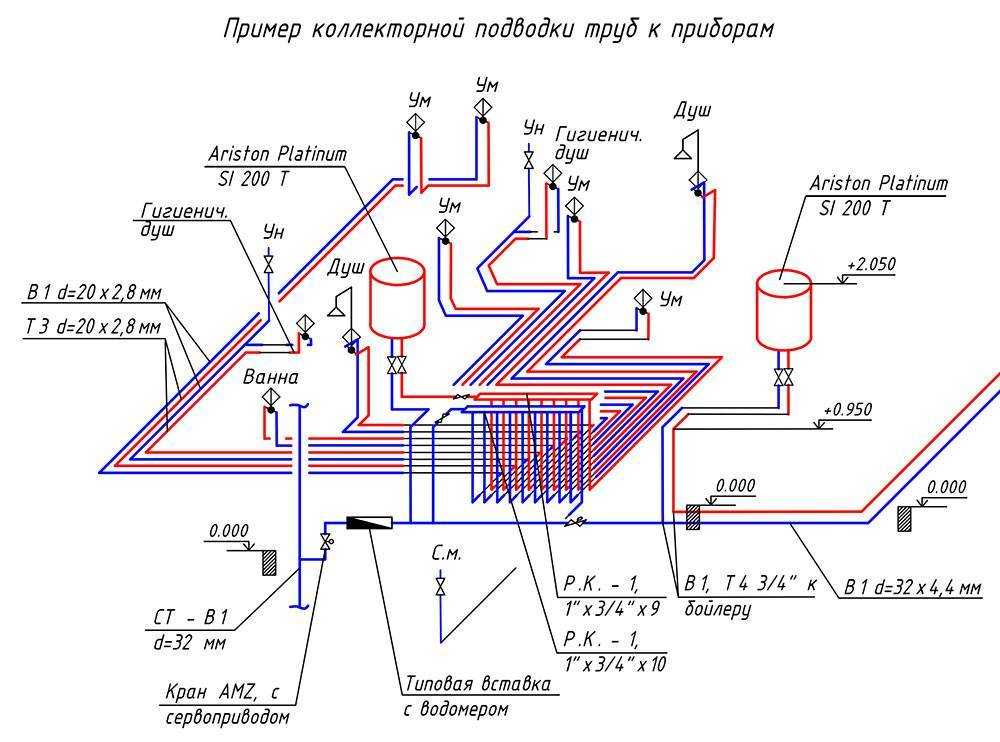

Коллекторная схема водоснабжения частного дома: каждый прибор подключен к коллектору собственной подводкой
Кроме того, запитанное через коллектор водоснабжение с кранами в коллекторном шкафу позволяет вам отключить произвольный сантехнический прибор из одной точки. Это очень удобно в общественных зданиях, торговых центрах или мини-гостиницах: при утечке воды можно перекрыть ее, даже не имея доступа в соответствующее помещение.
Недостатки
Увы, схема коллекторного водоснабжения имеет несколько неприятных особенностей:
- Материалоемкость. Очевидно, что общая длина подводок водоснабжения будет в несколько раз больше, чем при тройниковой схеме;
- Если вы ставите на водоснабжение коллектор — подводки приходится прокладывать скрыто (в штробах или стяжке). Согласитесь, что десяток параллельных труб на стенах ванной и кухни — некоторое излишество;
Подводки ХВС и ГВС укладываются в стяжку, штробы или разводятся по подвалу
Скрытый монтаж влечет за собой проблематичность локализации и устранения течей. Если у соседей снизу начнет мокнуть потолок, вам будет стоить большого труда, найти свищ в уложенном в стяжку водопроводе;
Проложенные открыто подводки водоснабжения можно поменять без ущерба для отделки
Монтаж
Как своими руками поставить на водоснабжение квартиры коллектор и развести трубы к смесителям, бачку унитаза и прочим приборам?

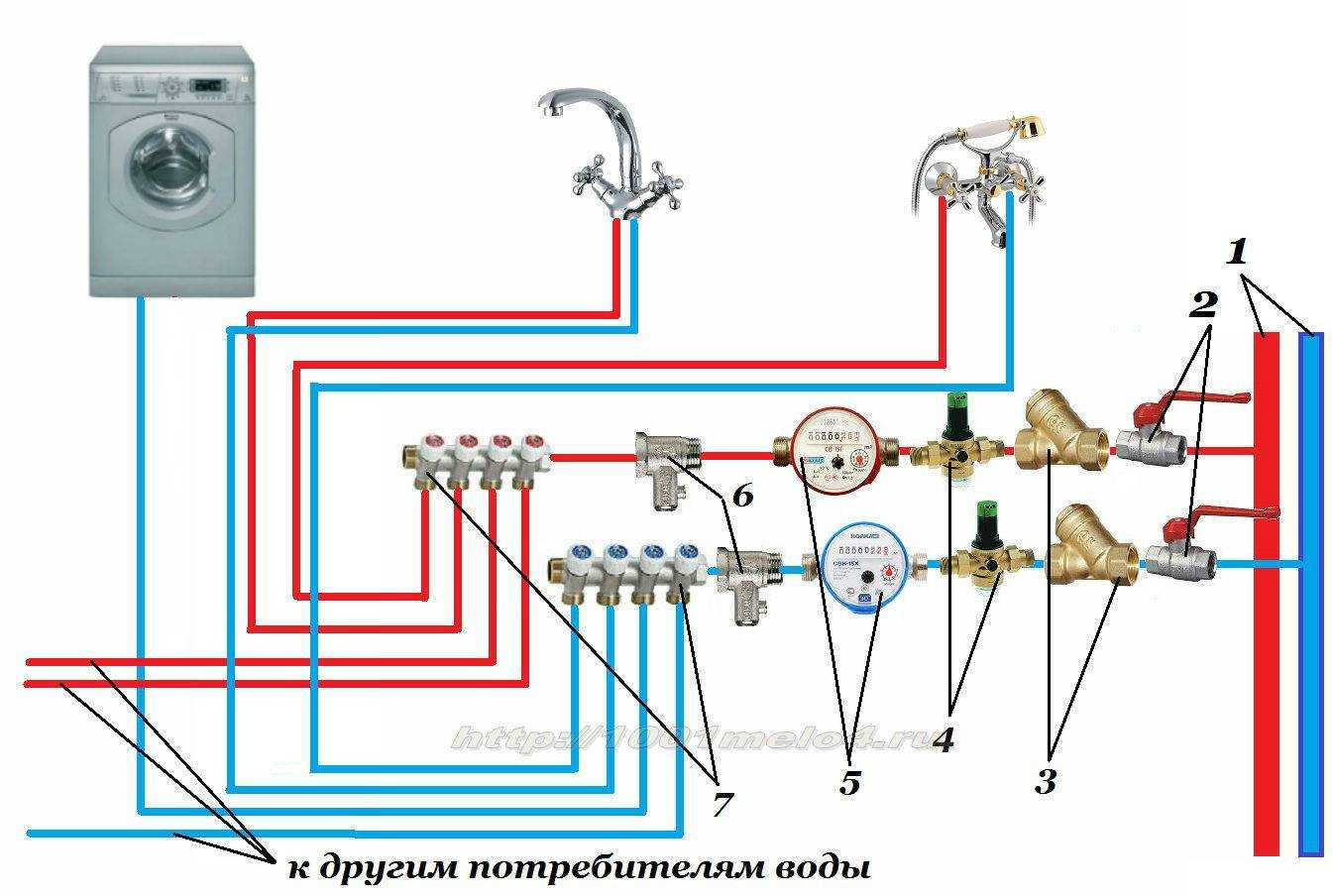

На врезке в стояк последовательно монтируются отсекающий шаровый кран, фильтр грубой очистки и водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах). При необходимости они могут быть дополнены редукторами давления и манометрами;

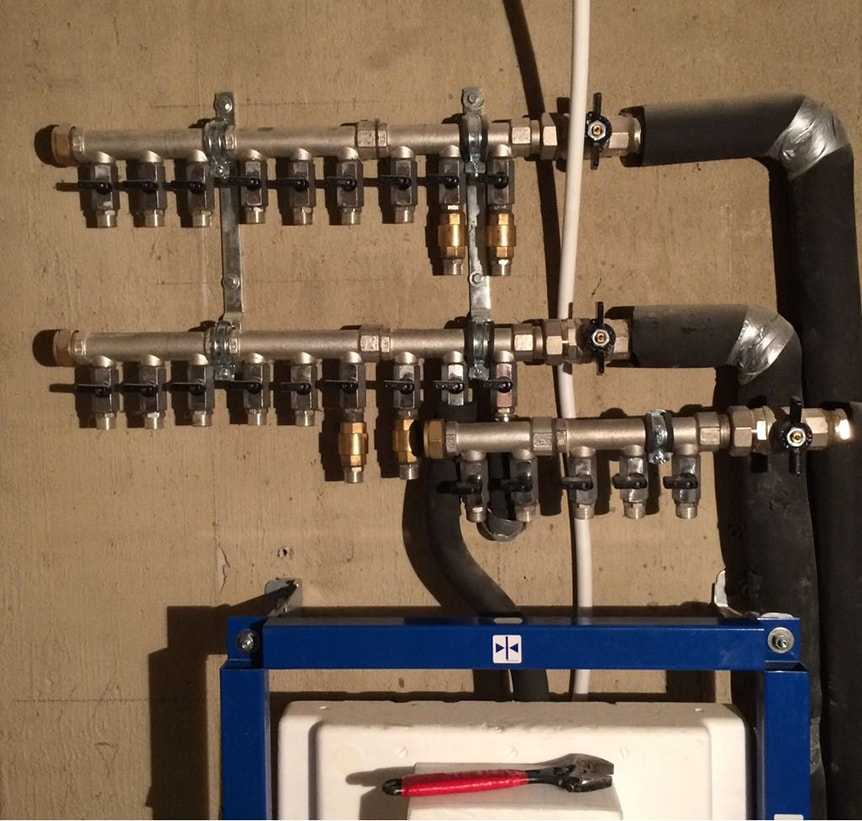

В этой системе водоснабжения монтаж коллектора сопровождался установкой манометра

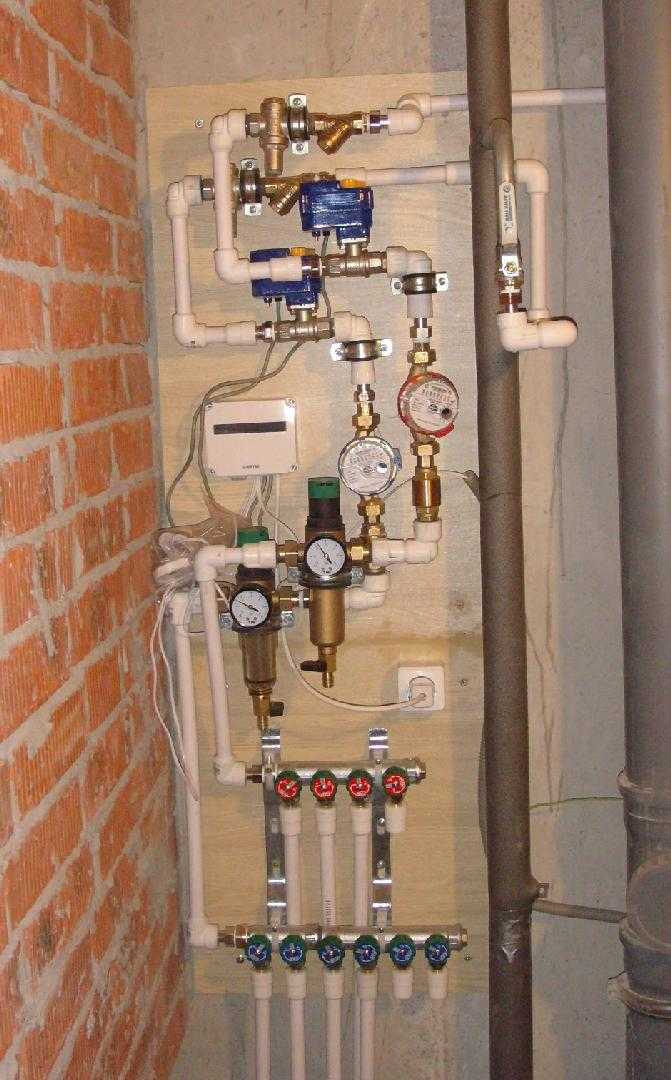

Система водоснабжения коллекторная: размер врезок в стояк — ДУ 20
Распределительные коллекторы водоснабжения (холодного и горячего) крепятся к капитальным конструкциям хомутами;
Сборка коллектора водоснабжения: на выводы нужно установить шаровые краны

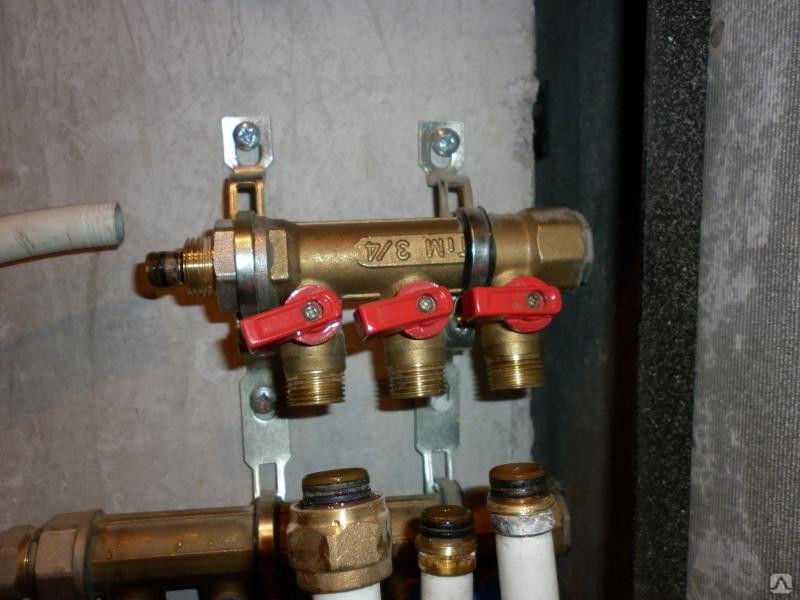

Распределительный коллектор — гребенка для водоснабжения производства Valtec снабжен шаровыми кранами на всех выводах
- Резьбы кранов или выводы коллектора снабжаются фитингами-переходниками, к которым подключаются подводки к сантехприборам;
- При скрытом монтаже, подводки теплоизолируются. Изоляция позволит избежать появления трещин в стяжке или заделке штроб, из-за циклического нагрева трубами ГВС, а также уменьшит теплопотери.
Обратите внимание: все подводки теплоизолированы
Какие трубы использовать для разводки воды?
Как мы уже упоминали, интересующая нас схема водоснабжения — коллекторная — подразумевает скрытую прокладку подводок. Вместе с тем, из соображений отказоустойчивости все обслуживаемые фитинговые соединения должны монтироваться открыто.
- Сшитый и термостойкий полиэтилен;
- Металлопластик;
Коллекторная система водоснабжения в квартире смонтирована металлопластиком на пресс-фитингах
Гофрированная нержавеющая труба (см. Гофра для труб водоснабжения: в шаге от совершенства).

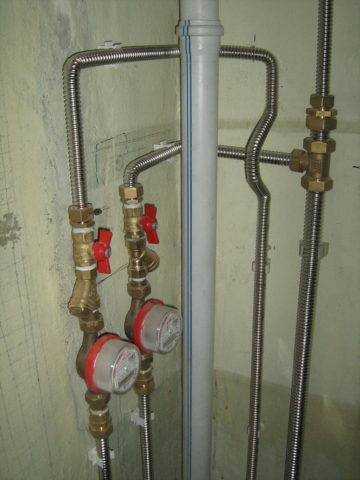

Гофрированная нержавейка на водоснабжении
Металлопластиковая труба на фото разрушилась при гидроударе
Единственное исключение из общего правила — полипропилен. Полипропиленовые трубы поставляются в прямых отрезках, но их соединения — необслуживаемые и прочностью не уступают цельному участку водопровода, поэтому их можно смело укладывать в стяжку или штробы.
Коллекторы полипропиленовые для водоснабжения могут подключаться непосредственно к полипропиленовым подводкам, без дополнительных фитингов
Как установить?
При установке параллельной разводки в квартире главная ветка не имеет отводов, фиксируется к распределителю, к которому подводятся линии подачи.
Необходимо приобрести инструменты для монтажа гребенки. Процесс включает несколько этапов:
- В местах крепления гребенки с главной веткой устанавливаются шаровые краны. Это необходимо для изоляции от общего водоснабжения.
- Устанавливается фильтр грубой очистки. Данная мера предотвратит при циркуляции по трубам грязной воды попадание крупных частиц в приборы.
- Устанавливаются приборы учета.
- После установки счетчиков можно ставить приборы тонкой очистки (не обязательно).
- Монтируется обратный клапан, необходимый для исключения обратного хода воды из распределителя в стояк при падении мощности потока.
- В частном доме рекомендуется поставить редуктор давления. При излишнем напоре лишняя жидкость будет сбрасываться в канализацию.
Затем монтируются коллекторы: отдельно на стояки холодной и горячей воды. Каждый отвод снабжается вентилем. Определяющий момент — количество точек потребления, соответствующий количеству отводов. При наличии только холодного водоснабжения отвод гребенки направляет воду к нагревающему устройству. Из водонагревателя жидкость движется в другой коллектор для распределения горячего водоснабжения.
Возможна скрытая установка коллектора благодаря отсутствию соединений между устройством и другими приборами. При выполнении скрытого монтажа трубы с холодной водой прячутся в специальный рукав из полиэтилена (вспененного). Расстояние обеспечит возмещение температурного расширения.
Если в системе водообеспечения кроме радиаторов отопления присутствуют контуры для обогрева пола, то в соединениях рекомендуется устанавливать узлы подмеса. Вода будет изолированно циркулировать по контуру с более низкой температурой, узел обеспечивает добавление горячей воды по мере остывания пола. Однако монтаж узла не производится, если система состоит только из подогрева полов. Арматуру с механическими приводами фиксируют на обратный коллектор.
Если контуры при подключении к одному распределителю отличаются длиной, возникает необходимость в установке балансировочного расходомера. Способность пропускать воду регулируется вращением кольца. Точный расход виден на окошке со шкалой.
При установке разводки водообеспечения в регулирующей арматуре необходимости нет, т.к. достаточно запорной. Устройства монтируются в углублениях стен, расположенных в сухих помещениях. Часто устройство располагают в туалете. Рекомендуется устанавливать устройства в специальных шкафах.
голоса
Рейтинг статьи
Как выбрать распределительный коллектор для воды?
При покупке гребенки стоит обращать внимание на ключевые характеристики:
- материал, из которого выполнено устройство;
- число водоотводов (по количеству контуров или приборов);
- расстояние между отводами;
- предельное давление, при котором конкретная модель способна корректно работать;
- пропускную способность;
- конструкционную возможность увеличения числа отводов.
Также следует учесть, какой способ монтажа предпочтительнее для того или иного механизма. Некоторые распределительные коллекторы для водоснабжения могут монтироваться непосредственно на стену, другие требуют установки специального сантехнического шкафа.
Важно покупать арматуру проверенных брендов, ведь от ее надежности зависит функционирование всей системы водоснабжения. Гребенка должна быть достаточно прочной и устойчивой к коррозии
Распределительный коллектор для водоснабжения от сайт
Распределительный коллектор для водоснабжения от сайт
Специалисты нашей компании готовы оказать вам помощь в подборе нужной водопроводной арматуры. Мы хорошо знакомы с характеристиками и особенностями предлагаемой продукции, потому что используем ее для реализации собственных проектов.
Чтобы оформить заказ на нашем сайте, добавьте выбранную гребенку для воды (распределительный коллектор) в «Корзину». Заполните заявку, чтобы специалист смог связаться с вами для уточнения условий покупки.
Если вы живете не в Московском регионе, то наш специалист поможет вам подобрать оптимальные условия доставки сантехнической арматуры в ваш город.
Коллектор для теплого водяного пола представляет собой оборудование, обеспечивающее направление, регулировку и циркуляцию теплового носителя по всей отопительной системе пола. Основными конструктивными составляющими коллектора являются циркуляционный насос и регулирующий клапан. Первый осуществляет регулирование и циркуляцию теплоносителя, а второй выполняет подпитку горячей водой в соответствии с заданной температурой. Коллекторная группа для теплого пола также называется распределительными гребенками и постоянно поддерживает определенную температуру, установленную на терморегуляторе.
Виды
Обычно для теплого водяного пола используются следующие типы коллекторов:
- Тепловой коллектор с тремя ходовыми смесительными клапанами – в таких устройствах горячая вода, которая поступает из котла, смешивается с холодной водой, идущей в обратную сторону, в результате чего достигается необходимая температура. Распределительный коллектор отопления такого вида считается универсальным, но его конструкция имеет ряд недостатков: риск раскрытия клапана и впуска в систему очень горячей воды, которая может привести к разрыву отопительных труб; минимальное смещение клапана может вызвать серьезное изменение температурного режима теплого пола. Но для масштабных отопительных систем такой коллектор будет идеальным решением.
- Тепловой коллектор с двумя ходовыми питающими клапанами – смешивание холодной и горячей воды в таких устройствах идет постоянно, благодаря чему исключается возможность перегрева системы. Специалисты предпочитают именно такой регулирующий коллектор для использования в помещениях с площадью менее 200 кв. м. Клапаны в этих коллекторах имеют малую пропускную способность, что позволяет точно и аккуратно регулировать температурный режим.
Магазины «Леруа Мерлен» готовы предложить своим клиентом широкий выбор коллекторных групп для теплового пола от ведущих мировых производителей по доступным ценам. Определиться с выбором и купить коллектор поможет высококвалифицированный персонал торговой сети.
Коллекторная схема

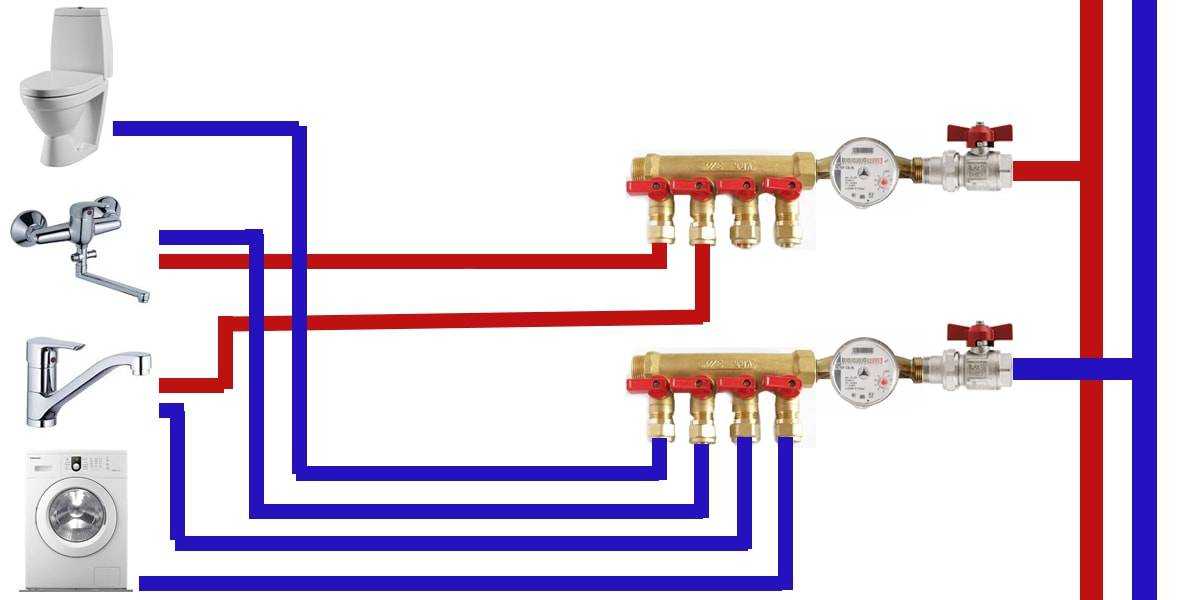

Коллекторная разводка труб водоснабжения в доме дает возможность подключения большого количества точек потребления, в том числе, и на удалении от стояка. Коллекторная схема представляет собой параллельное подсоединение – к коллектору каждый элемент (кран, душ, унитаз, биде и пр.) подсоединяется при помощи индивидуального отвода, снабженного вентилем.
Достоинствами коллекторной схемы являются:
- постоянство давления вне зависимости от количества включенных сантехнических приборов,
- легкое обнаружение неисправностей на каждой отдельной линии,
- высокая надежность коммуникаций, обусловленная небольшим количеством соединений в системе,
- возможность перекрыть воду на требующей ремонта линии и сохранить возможность в это же время использовать другие линии (например, во время ремонта душа можно мыть посуду, умываться и т.п.),
- линии подключения коллекторной разводки легко маскируются в коробах, нишах и т.п., обеспечивая привлекательность внешнего вида помещений.
Коллекторная разводка труб водоснабжения в квартире имеет и свои недостатки:
- для ее реализации требуется большее количество труб,
- монтаж параллельных подключений более сложный (в том случае, если вы планируете выполнять его не самостоятельно, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).

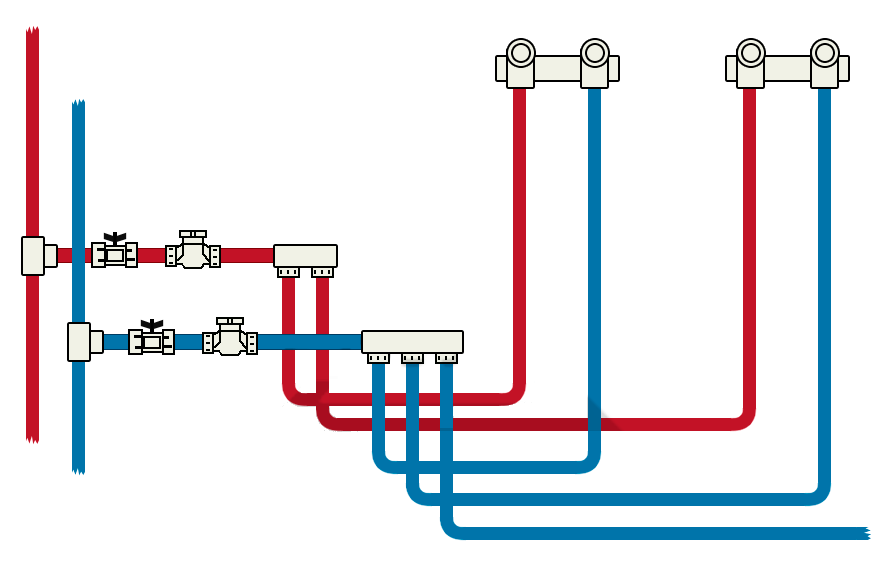

Коллекторная схема разводки водоснабжения в квартире
Коллекторная разводка труб водоснабжения в квартире позволяет оптимизировать работу каждого прибора, входящего в ее состав. На индивидуальные отводы легко можно поставить фильтры или регуляторы давления в соответствие с характеристиками водопотребляющего оборудования и его требованиям к условиям эксплуатации.
Виды гребенок для отопления
В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:
- коллектор для котельной;
- гидрострелка;
- локальные гребенки.
Распределительный коллектор отопления для котельной
Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.
В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.
Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.
Гидрострелка
Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.
Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.
Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:
Распределительная гидрострелка позволяет:
- не допускать резких колебаний температур, снижающих ресурс системы;
- сохранять объем воды в теплообменнике котла на постоянном уровне;
- поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.
Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.
Гребенка для отопления
Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).
Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.
Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.
Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.
И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
Монтаж по коллекторной схеме

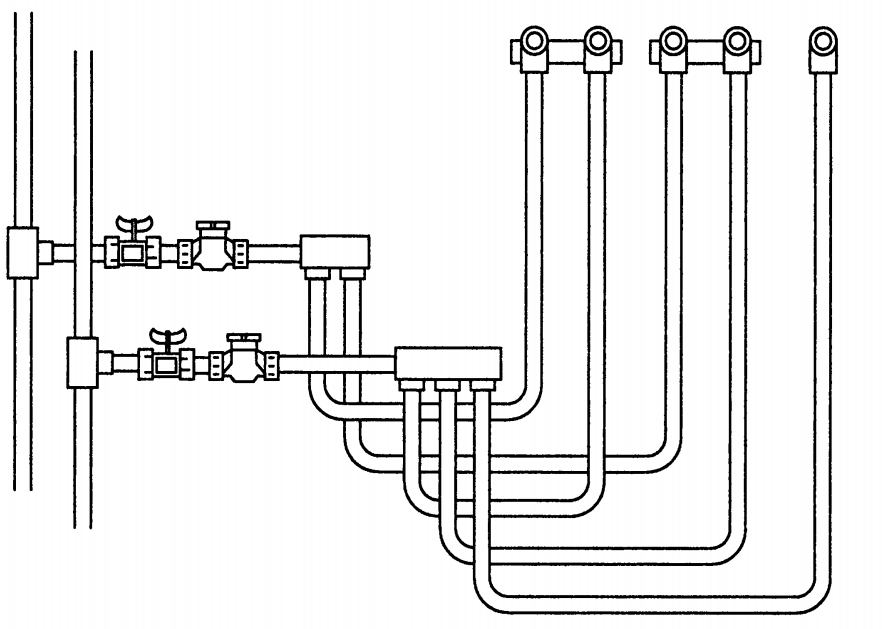

Принцип организации коллекторных систем
Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).
Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.
Монтаж коллекторного водоснабжения
Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.
Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.
Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.
Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.
При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.
Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.
Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.
Описание видов фильтров предварительной очистки находится здесь.
Если вам предстоит выбрать водонагреватель, то рекомендуем прочитать этот материал. В нем вы найдете сравнительный анализ накопительных и проточных нагревателей воды.
Коллекторное отопление
Коллекторная схема отопления реализуется следующим образом:
- Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
- Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
- Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
- Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
- В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).
При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.
Где и как лучше установить гребенку?
Место, где должен будет монтироваться гребенка, лучше всего определять во время проектирования системы водопровода. Но чаще всего приходится монтировать в существующую схему. Главными критериями во время определения места являются:
- доступность для ремонта и монтажа;
- умеренная или низкая влажность;
- несущая стена, на которой можно закрепить гребёнку;
- дополнительное освещение с возможностью проводить работы в аварийном режиме.
Иногда гребенку вообще монтируют в отдельном помещении, либо специально для нее устанавливают специальные коллекторные шкафы.
Гребенки монтируются на горячий и холодный водопровод. Для того чтобы не возникало путаницы и для удобства эксплуатации, производители делают модели разных цветов(красного и синего).
Нюансы установки гребенки:
- Заниматься установкой должен специалист. Не обладая специализированными знаниями простой обыватель будет испытывать трудности во время монтажа.
- Для крепления устройства к монтажному шкафу или стене используют крепежные хомуты.
- Установка узла делается без дополнительного уплотнения.
- Для холодной и горячей воды монтируются отдельные коллекторы.
- В водопроводной схеме, данный узел монтируется после фильтра и редуктора давления.
- Распределительный коллектор в обязательном порядке комплектуется запорной арматурой (регулирующего и отсечного типа).
- В случае оснащения водопровода двухэтажного дома может возникнуть необходимость в циркуляционном насосе.
Монтаж делать следует только после того как составлена система разводки. Впоследствии рекомендуется учитывать возможную модернизацию системы. Для этого рекомендуется оставить в гребенке несколько свободных подключений, закрыв их заглушкой.
Виды гребенок сантехнических
Сантехническая гребенка может выть выполнена из латуни или полимерных материалов. Она может иметь два, три или четыре отвода. При необходимости подключения большего количества отводов можно соединить гребенки между собой в одну конструкцию.
На каждом отводе устанавливается запорная арматура. Это может быть обычный шаровый кран с двумя положениями «открыто» и « закрыто», а может быть регулировочная арматура, позволяющая управлять потоком жидкости, проходящим через ответвление.
Коллектор может быть снабжен специальными крепежными хомутами, применение которых позволяет монтировать устройство на стене или располагать его в сантехническом шкафу.
Где и как лучше установить гребенку?
Место, где должен будет монтироваться гребенка, лучше всего определять во время проектирования системы водопровода. Но чаще всего приходится монтировать в существующую схему. Главными критериями во время определения места являются:
- доступность для ремонта и монтажа;
- умеренная или низкая влажность;
- несущая стена, на которой можно закрепить гребёнку;
- дополнительное освещение с возможностью проводить работы в аварийном режиме.
Иногда гребенку вообще монтируют в отдельном помещении, либо специально для нее устанавливают специальные коллекторные шкафы.
Гребенки монтируются на горячий и холодный водопровод. Для того чтобы не возникало путаницы и для удобства эксплуатации, производители делают модели разных цветов(красного и синего).
Нюансы установки гребенки:
- Заниматься установкой должен специалист. Не обладая специализированными знаниями простой обыватель будет испытывать трудности во время монтажа.
- Для крепления устройства к монтажному шкафу или стене используют крепежные хомуты.
- Установка узла делается без дополнительного уплотнения.
- Для холодной и горячей воды монтируются отдельные коллекторы.
- В водопроводной схеме, данный узел монтируется после фильтра и редуктора давления.
- Распределительный коллектор в обязательном порядке комплектуется запорной арматурой (регулирующего и отсечного типа).
- В случае оснащения водопровода двухэтажного дома может возникнуть необходимость в циркуляционном насосе.
Монтаж делать следует только после того как составлена система разводки. Впоследствии рекомендуется учитывать возможную модернизацию системы. Для этого рекомендуется оставить в гребенке несколько свободных подключений, закрыв их заглушкой.
