Плинтусные розетки: особенности крепления и преимущества

Устройство плинтуса

Плинтус напольный для прокладки кабеля монтируется на основание стены. Внутри него проходит один или несколько кабель-каналов. Это позволяет провести практически любые коммуникации к технике, осветительным приборам. После укладки провода вся система закрывается декоративной панелью.

Независимо от модели и предназначения подобные конструкции включают в себя несколько основных составляющих. К ним относятся каркас, декоративная соединяющая планка. Также при установке конструкции применяются соединители внешних и внутренних углов. Всю систему закрывает декоративная внешняя панель.

Каркас нужно монтировать на основание стены прямо возле пола. Для этого применяются саморезы. Остальные конструкционные элементы собираются вручную. Для этого не потребуется применять специальный инструмент. Это значительно упрощает и ускоряет монтаж. Такую работу просто выполнить самостоятельно, даже не имея высокой квалификации в области проведения ремонтных работ.

Виды плинтусов с кабель-каналами

Начнем с материалов. Пристенные плинтуса с кабель-каналами делают из нескольких видов материала. Хорошо известны изделия из ПВХ пластика, есть из металла (алюминий и сплавы, можно найти медь и латунь). Не так давно появились плинтуса с каналами для кабелей из полиуретана.

Могут быть они двух конструкций:

1. Углубление под кабели сформовано в «теле» плинтуса и прикрывается крышкой из того же материала. Это варианты для небольшого количества кабелей. Прокладка кабеля в плинтусе с кабель-каналом: один из типов
2. Со съемной верхней крышкой. Состоят из двух частей: задней планки со сформированными выемками под прокладку проводников и декоративной крышки. Материал не обязательно должен быть одинаковым. Иногда отличается цвет, иногда применяют даже разные материалы.

Этот электротехнический плинтус имеет съемную лицевую панель

Оба варианта жизнеспособны и успешно эксплуатируются. Но способ монтажа у них различный. В первом случае плинтус крепится к стене через кабель-канал, во втором — задняя часть фиксируется к стене, а лицевая надевается после монтажа.

Конструкция плинтуса

По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, полости или полочек, где прокладывается кабель, и лицевой панели. Но есть такие модели, которые содержат только одно углубление, где лежат 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая держится на защелках, то есть вы её крепите без инструментов.

Прокладывать проводку в электротехническом плинтусе можно не только в квартире, но и на даче или в деревянном доме. Это объясняется тем, что монтаж быстрый, удобный и экономически выгодный, при этом электрическая проводка будет спрятана от посторонних глаз.

Материал

Плинтус напольный для прокладки кабеля может быть изготовлен из разных материалов. Чаще всего для таких конструкций применяется пластик, дерево и алюминий. Это определяет основные эксплуатационные характеристики плинтуса.

Пластиковые конструкции монтируются у основания пола. Кабель-канал в них расположен в центре. Разъемы можно выводить за пределы профиля. Для этого применяются специальные участки вывода. На рейке профиля есть разделители, которые предполагают укладку нескольких типов проводов внутри конструкции.

Гораздо реже можно встретить в продаже деревянные плинтусы с кабель-каналом внутри. Чаще всего подобные изделия создаются под заказ. Внутри такого изделия можно прокладывать только один провод. Он должен отличаться высоким классом изоляции. В противном случае велика вероятность возгорания проводки в процессе эксплуатации.

Наибольшей огнестойкостью отличается алюминиевый плинтус. Он может вместить в себя много разных проводов, которые обладают высокой мощностью.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Материалы для скрытой проводки

Следует уточнить, какие материалы понадобятся для монтажа скрытой проводки. К ним относятся мультибоксы, электророзетки наружные, внутренние, пластиковые короба.

Мультибоксы

Мультибокс (пластиковая накладка) поможет установить любые типы одиночных электророзеток. Существуют разные накладки в зависимости от толщины плинтуса и выреза под розетку. К каждому устройству прилагается подробная инструкция по применению. Преимущества мультибоксов очевидны — они позволяют легко, удобно завести провода без штробления штукатурки, а достать их для ремонта очень просто. Такой метод идеально подходит, если нужно заменить старую проводку новой, а делать полноценный ремонт нет возможности.

Мультибоксы используют при:

• монтаже скрытой проводки в доме, квартире, коттедже;
• устройстве розеток в офисах, магазинах, школах, колл-центрах.

Такие приспособления универсальны, внутри них можно разместить телевизионные и прочие кабели в доме. Выбор мультибоксов большой, самые популярные производители — Росмат, Маршалл, Декора.

Кабель-каналы из пластика

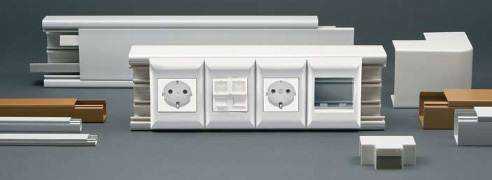

Вместо мультибоксов многие используют кабель-каналы с внешними розетками. На вид это пластиковый короб, на который надевается крышка с защелкой. Существуют различные модификации кабель-каналов, можно подобрать нужный по высоте, ширине. Ограничений на количество проводов тут нет — можно смонтировать любое количество.

Внешние и внутренние розетки

В магазинах продается два типа электророзеток. Внутренние приобретают для мультибоксов, внешние — для деревянных, пластиковых плинтусов (с кабель-каналом или без). Розетки бывают с заземлением, без заземления, для обычного напряжения сети, интернета, телефона, телевизора

Для комфортного использования техники важно купить подходящую электророзетку, материалы к ней и произвести их устройство, тем более, что оно несложное

Напольный плинтус с кабель каналом

Наверняка вам знакома проблема электрических проводов и телевизионных кабелей, которые некуда деть. Самое лучшее, что обычно удается придумать, это пустить их вдоль стен, прикрепив на небольшие скобы. Это, конечно, выход, однако есть более удобный вариант: напольный плинтус с кабель каналом.

В этой статье мы расскажем, каким образом такой молдинг может поспособствовать решению проблемы мешающихся под ногами проводов. Кроме того, вы узнаете, как выбрать и установить плинтус с кабель каналом.

1. Выбираем и устанавливаем напольные молдинги
2. Пластиковые молдинги
3. Деревянные и алюминиевые багеты
4. Устанавливаем молдинги

Выбираем и устанавливаем напольные молдинги

Плинтус напольный с кабель каналом – это избавление от необходимости штробить стены с тем, чтобы убрать в них проводку. Ранее у нас была только одна альтернатива штроблению: противопожарные короба, которые прокладываются поверх стен. Теперь мы можем убрать в напольный багет все, кроме, пожалуй, проводов для потолочных светильников. Самый распространенный вариант такого молдинга – из ПВХ. Модели производятся из этого материала разными по размеру и цвету, а некоторые даже с прозрачным кабель каналом. Реже используется алюминий и совсем редко – дерево.

Пластиковые молдинги

Во-первых – привычный всем нам напольный молдинг с каналом по центру. Вмещает в себя небольшое количество проводов, и подойдет, если вам нужно просто спрятать телевизионный кабель. Существует даже специальная фурнитура для вывода разъема наружу. Вы просто устанавливаете несколько таких точек вывода в нужных местах, и тем самым избавляете себя от лежащих тут и там «змей» проводов. На следующем фото вы можете рассмотреть, как все это выглядит.

Следующий пластиковый плинтус с кабель каналом предназначен для укладки в него большего количества проводов. Для этого на монтажной рейке имеются специальные разделители. Так же, как и для предыдущего молдинга, для этого имеются в продаже все виды фурнитуры: углы, соединители, розетки и выводы для проводов.

А молдинги, которые вы видите на следующем фото, сами по себе являются коробами для проводов. Правильное название – плинтусные кабель каналы. Если вам нужно спрятать всю квартирную электропроводку, то лучше остановить свой выбор именно на них. Эти молдинги имеют повышенную пожаробезопасность, и очень хорошо защищены от проникновения внутрь пыли и влаги. Производятся они из самозатухающего ПВХ высокого качества и могут выдерживать очень высокие температуры.

Деревянные и алюминиевые багеты

Плинтус деревянный с кабель каналом в продаже почти не встречается, и, как правило, его приходится делать на заказ. Чаще можно встретить такой вариант, как на фото, когда провод протягивается по выемке в клипсах от молдингов. Однако ничего, кроме телевизионного или интернет кабеля сюда укладывать нельзя по правилам пожарной безопасности. Это связано с тем, что содержимое будет напрямую контактировать с деревом. Примерно таким же образом выглядит и такими же ограничениями в эксплуатации обладает и шпонированный МДФ плинтус с каналом.

Алюминиевый плинтус с каналом под провода также отлично выполняет свое предназначение. Он немного проигрывает пластику и дереву по эстетическим качествам, однако в отношении пожаробезопасности алюминий, конечно же, лучше остальных вариантов. Конструкции могут быть рассчитанными на разное количество проводов, а сам плинтус делается как целиком из алюминия, так и с пластиковой монтажной рейкой.

Устанавливаем молдинги

Монтаж плинтуса с кабель каналом займет у вас времени не больше, чем установка любого другого вида молдингов. Все что нам для этого понадобится, это сам багет, дрель и/или шуруповерт, саморезы и дюбели (40мм).

Размечаем на стене расположение нашего молдинга, выставляем, а затем высверливаем отверстия под саморезы. Переносим эти точки на плинтус и рассверливаем его. Если вы купили молдинг с уже готовыми отверстиями на монтажной рейке, то на стене разметку делаем в соответствии с ними. Прикручиваем багет к стене, делаем прокладку кабеля и/или проводов.

Если нужно установить на плинтус розетку или выключатель, то между отрезками молдинга оставляем зазор в 60-70 мм. Вытягиваем провод через отверстие в корпусе провод и крепим розетку/выключатель к стене на саморезы, крепим внутрь контактную пару.

А теперь завершающая часть работ. Нужно установить на молдинг внутренние и внешние углы, соединители и торцевые заглушки. Защелкиваем на монтажной рейке внешнюю часть плинтуса.

Способы монтажа

Пример монтажа внутренних розеток в высокий деревянный плинтус

Как закрепить розетку на стыке стены и пола, чтобы она хорошо удерживалась и при этом неплохо выглядела?

Монтаж выполняется двумя способами:

• установка непосредственно на поверхность плинтуса;
• монтаж на стену вблизи от плинтуса.

Каждый из этих способов имеет свои особенности, которые нужно учесть до того, как приступать к монтажу.

Установка на поверхности плинтуса

Накладка до половины плинтуса

Этот тип монтажа может быть применен только на разборных пластиковых плинтусах.

Для скрытой прокладки проводки потребуются следующие компоненты:

• подрозетник (бокс, мультибокс) — пластиковая накладка с боковыми стенками, обрезанными по форме поперечного среза плинтуса;
• внутренняя розетка, подобранная по типу накладки.

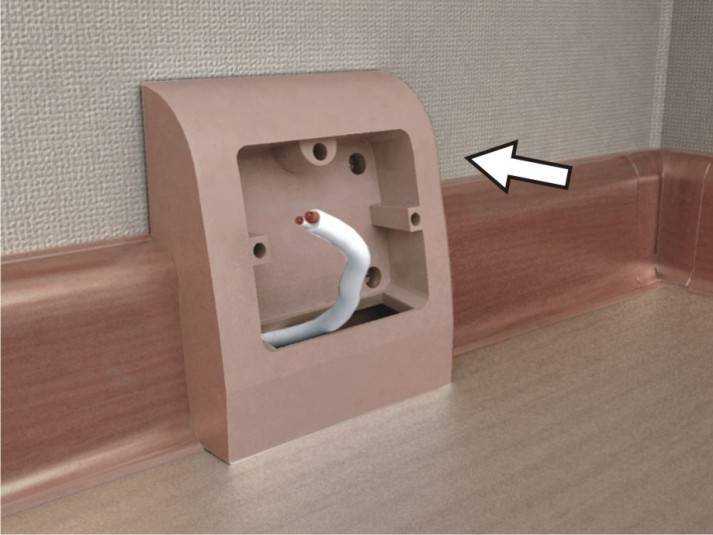

Накладка до пола

Подрозетники бывают двух видов:

• модификации, которые при установке касаются пола;
• модификации, которые при установке достигают середины плинтуса.

Также можно подобрать изделие в соответствии с конфигурацией поперечного сечения планки. То есть, для более толстых плинтусов производятся накладки одной формы, а для более тонких — другой.

Инструкция монтажа приведена на этой схеме.

Поэтапная инструкция установки

Рассмотрим подробнее каждый из перечисленных этапов:

На фото пример установки отечественных мультибоксов Rico Leo

• По центру пластикового плинтуса есть узкая крышка. Снять крышку можно, начиная от угловой заглушки или от угла, поддев плоской отвёрткой. Снимаем крышку, начиная с того места, откуда будем вести кабель, вплоть до того места, куда этот кабель планируем довести;
• Затем, в соответствии с толщиной накладки, делаем врезку в плинтус. То есть, обрезаем пластиковую планку так, чтобы появился зазор, в котором можно будет разместить подрозетник;
• Устанавливаем пластиковую накладку в заготовленный промежуток и фиксируем ее дюбелями. Как правило, дюбеля идут в комплекте с изделием или на упаковке указан диаметр подходящих крепежных элементов;
• Дюбеля вставляются в специальные отверстия, предусмотренные в корпусе наличника, и вкручиваются фигурной отвёрткой с длинным тонким жалом. Устанавливая наличник, не забываем вывести проводку. Присоединяем проводку к розетке и собираем конструкцию воедино;
• На завершающем этапе, в плинтус вставляем и защёлкиваем крышку. Подсоединяем проводку с другой стороны и проверяем работоспособность инженерных коммуникаций.

Монтаж на стену

Единый блок на силовую и слаботочную проводку, установленный на стену

Итак, теперь вы знаете, как установить накладку на плинтус и вставить в нее розетку. Но что делать, если на стыке стен и пола предстоит установить не современный пластиковый плинтус с встроенным кабель-каналом, а цельнодеревянные планки?

Пример использования обычного удлинителя – зато дешево и практично

В этом случае обычные пластиковые мультибоксы не подойдут, и придется устанавливать розетку на стену, вплотную к верхней части плинтуса. Опять же, современные розетки, которые утапливаются в стену, для этих целей не подойдут, так как для установки монтажной коробки (стакана) пришлось бы делать специальное отверстие.

Чтобы не ломать штукатурку на стыке стен и пола, приобретаем внешние накладные розетки, которые устанавливаем вплотную к плинтусу, предварительно выведя наружу проводку.

Как вывести проводку из-под деревянного плинтуса наружу?

Сделать это несложно, достаточно в верхней части планки с тыльной стороны вырезать ложбинку и разместить в ней проводку. Далее проводку подключаем к розетке, которую устанавливаем над планкой с тем расчётом, чтобы кабель был наименее заметен.

Кстати, не забывайте о том, что под деревянный плинтус нельзя закладывать больше одного-двух слаботочных кабелей или одного силового кабеля.

Монтаж кабель-канала поверх плинтуса

Итак, я рассказал о том, как выполнить скрытую проводку, не делая монтажные канавки в стене. Но, если вам кажется, что вести кабель в плинтусах или под ними сложно, предложу еще более доступный вариант — установку отдельного кабель-канала.

Монтаж кабель-канала вплотную к плинтусу

В магазинах стройматериалов можно приобрести пластиковые кабель-каналы (короба). Эти конструкции подбираются в соответствии с толщиной проводки, устанавливаются на стену вплотную к плинтусу и ведутся от источника электропитания до розетки, которую требуется запитать.

Необычные варианты украшения проводов

Для того, чтобы скрыть от глаз проводку, необязательно ломать стены и потолки, покупать панели или декоративные коробы.

Если использовать фантазию, то шнуры можно красиво расположить на стене.

Для примера – несколько оригинальных решений.

Как украсить на стене от антенны или тюнера

Если подойти к маскировке творчески, то провода могут стать необычным элементом декора. Они способны оживить обстановку или интерьер в целом. Для этого достаточно приобрести специальные зажимы, которые выполняются в различных формах. Например, сконструировать из шнура подобие ветви дерева, используя зажимы в виде листочков.

Если стена голая, а провод достаточно длинный, то на стене сделать рисунок. Изобразить машину, городской пейзаж, автомобильную дорогу или забор. Специальные наклейки для стены разбавят конструкцию, придадут ей завершенности.

Как закрыть на стене

Закрыть проводку можно с помощью различных декоративных элементов для стены: фотообои, картины. Оригинально и красиво будет смотреться книжная полка, за которой протянут шнур. С помощью дизайнерских приемов возможно оригинально задекорировать стену:

1. Стиль лофт дополнят кабель-каналы, которые оформлены в виде кирпичиков.
2. Классический интерьер предполагает отделку из древесины. Панели и дополнительные элементы из дерева будут не лишними.
3. В помещении в стиле хай-тек уместно будут смотреться провода в виде труб, закрепленных за счет гвоздей или шурупов.

Как спрятать распределительную коробку на стене

Так как к распаячной коробке должен быть свободный доступ, то полностью закрывать ее нельзя. Но есть оригинальные решения, которые сделают ее элементом декора:

• на крышку повесить декоративную тарелку, плакат или небольшую картину;
• заменить стандартную коробку на декоративную, которые можно купить в любом магазине электрики;
• оформить крышку наклейками, предназначенными для украшения розеток и выключателей.

Как спрятать провода на стене красиво от навесных лампочек

Сейчас популярно точечное освещение в квартирах, но от навесных лампочек тянутся длинные шнуры, портящие вид помещения.

Маскируют их с помощью специальный панелей, которые продаются в любых строительных магазинах. Они могут быть разных цветов и форм, поэтому несложно подобрать подходящий стиль.

Если провод длинный, то используя специальные крепления, создают оригинальные рисунки на потолке или стене. Украшаются дополнительными аксессуарами и наклейками.

Когда имеет смысл проштробить ячейки на стене или потолке

Штробление стены или потолка понадобится в следующих случаях:

1. Чтобы проложить тянущиеся через всю квартиру длинные шнуры и кабели, которые не представляется возможным обыграть.
2. Если в квартире слишком много электрических устройств.
3. В целях безопасности. Дети и домашние животные могут добраться до шнуров, даже скрытых за панелями и наклейками.
4. Категорическое отрицание присутствия элементов проводки в интерьере.

Современная квартира состоит из множества коммуникаций, где одно из первых мест занимает электропроводка. Она связывает не только источники света, но и всю технику и цифровые устройства.

Обилие шнуров создает не слишком приятный вид, а если в квартире есть дети, то это она представляет еще и опасность. Во избежание неприятностей, стоит еще при планировке ремонта задуматься о том, как скрыть провода. Помимо внутренней маскировки, часто применяют и внешнюю. Современный рынок предлагает обширный выбор различных элементов и аксессуаров для этих целей.

Способы монтажа

Монтаж плинтуса начинается с внутреннего или внешнего угла (при совпадении размеров возможна установка от двери). Первыми монтируются прямые длинные куски, потом, после тщательных замеров, остатки разрезаются на отрезки, монтируемые в нишах, вокруг колонн или на участках доводки. При всех способах плинтус разрезается под прямым углом (в этом плане пластиковые материалы легче деревянных в обработке, примыкаемых под углом в 45 °).

Советуем изучить Паяльная станция своими руками

Нужно обратить внимание на отсутствие запаса на участках соединения прямых отрезков муфтами (чем ровнее, аккуратнее будут края, тем лучше) и заложение обязательных 3-5 мм под стыковочные элементы для соединения в углу. Способы монтажа пластикового напольного плинтуса. Способы монтажа пластикового напольного плинтуса

Способы монтажа пластикового напольного плинтуса

Способы монтажа пластикового напольного плинтуса

При этом сам монтаж выполняется одним из следующих способов:

• С посадкой на клей.
• Фиксация на скобы.
• Прикручиванием к стене саморезами.

Планировка проводки

Стандарты размещения

Итак, мы приступаем к разводке проводов по помещению. На какие нормативы нам следует ориентироваться, выбирая расположение розеток?

Схема разводки

На самом деле единого стандарта в размещении данных элементов нет, и чаще всего их устанавливают на месте старых подрозетников, вмурованных в стены дома и капитальные перегородки.

Но если есть возможность выбора, то все же лучше придерживаться достаточно простых рекомендаций:

При прокладке скрытой в стенах проводки розетки монтируются на высоте либо 90 см, либо 30 см от уровня напольного покрытия

Первый вариант является традиционным для отечественного строительства, второй относится к «евростандарту»

Отдельно стоит уделить внимание розеткам над столешницами. Их следует устанавливать таким образом, чтобы поверхность стола не перекрывала контакты и давала возможность беспрепятственно использовать устройство

Это же касается точек электропитания над столами в кабинете и детской. Также не лишним будет предусмотреть вывод проводов для подключения компьютера или телевизора. Современные модели этих устройств отличаются достаточно высоким уровнем энергопотребления, а потому надеяться, что хватит обычного «тройника», не стоит.

Напольные электроприборы и стационарную электронику удобнее всего включать в розетки в плинтусах. Нижнее размещение позволяет существенно сэкономить место в квартире и минимизировать объем работ по штроблению стен для закладки скрытых кабель-каналов.

Таким образом, мы видим, что источники электричества в квартире могут размещаться в самых разных местах. Более того, единственно правильного варианта нет, и оптимальным выбором будет комбинация точек с высоким и низким размещением розеток.

Зачем нужны розетки, установленные у пола?

И все же, предметом обсуждения в нашей статье является именно плинтус с розетками. В жилищном строительстве такая конструкция получила распространение сравнительно недавно, и потому многие не принимают ее в расчет, планируя систему электроснабжения дома или квартиры.

Плинтусная розетка: типовая промышленная модификация

Как следует из названия, розетка в плинтусе применяется тогда, когда проводка проходит по кабель-каналу в техническом или декоративном пластиковом коробе:

• Чаще всего данная технология используется при расширении сети электропроводки. Если вы делаете косметический ремонт в доме старой постройки, и не хотите вскрывать стены, то новые провода для бытовой техники, не предусмотренные предыдущей схемой электроснабжения, стоит проложить именно так.
• Также прокладка проводки и размещение установочных коробок в плинтусах оправданы в ряде других случаев. Например, если перестановка мебели приводит к ситуации, когда для подключения бытовой техники и электроники необходимо тянуть кабель практически через всю квартиру.

Вариант установочной коробки

Отдельно стоит упомянуть и о телефонных и сетевых шнурах: для них встраивание розетки в плинтус является чуть ли не единственным приемлемым решением.

Преимущества и недостатки такого решения

Установка подрозетников на плинтуса имеет ряд плюсов:

• Во-первых, как мы отметили выше, так можно проложить проводку в тех уголках квартиры, где ранее она не была предусмотрена.
• Во-вторых, низкое размещение делает розетки практически незаметными, и потому является предпочтительным с точки зрения дизайна. Также следует отметить, что современная промышленность выпускает плинтусные подрозетники в самых разных формах и окрасках, а потому подобрать вариант, гармонирующий со стилем и цветовой гаммой помещения, можно практически всегда.

Внешний вид устройства гармонирует с дизайном помещения

В-третьих, при такой установке подключенные провода не свисают вдоль стены, а это обеспечивает значительно больший уровень безопасности.

Что касается минусов, то главным является риск попадания жидкости на контакты при влажной уборке. Выходом из ситуации является покупка и установка моделей, которые снабжаются специальными защитными шторками. Такие шторки надежно закрывают отверстия в розетке, и риск замыкания снижается до минимума.

Дизайнерский вариант
