Организация распределительных коробок при укладке проводки над подвесным потолком
Как говорилось раннее, при установке глухого подвесного потолка, доступ к коробкам невозможен. Один из вариантов решения — монтаж коробок ниже потолка. Но тогда теряется весь эффект от скрытой проводки.
Если вы предвидите необходимость периодического вмешательства в коробку, можно установить в незаметном месте (например, над высоким шкафом), ревизионный люк.
Существуют так называемые «люки-невидимки», которые не слишком портят внешний вид.
Тогда есть смысл вывести ключевые линии в одну распаячную коробку, и поместить ее над люком. Это несколько усложнит монтаж, но при необходимости обеспечит легкий доступ.
И все таки, самый оптимальный способ организации распределительных узлов (хотя бы на магистральных линиях) — вынос коробок за плоскость подвесного потолка. Поэтому узловые точки делаются в коридоре (прихожей), где всегда можно организовать антресоли. Все коробочки будут доступны, и в то же время, скрыты от глаз.
Преимущества и недостатки монтажа проводки под натяжным потолком
Если быть точным, то идея укладки электропроводки в запотолочном пространстве выглядит не совсем удачной
Особенно, если принять во внимание, что все натяжные потолки изготовлены из огнеопасного винилового пластика, а между каналом с электропроводами и тонкой тканью или виниловой пленкой имеется воздушный промежуток шириной в 3-7 см. Можно возразить, ведь укладывают проводку под штукатурку, и проблем, как правило, не бывает
Важно! Если возникла проблема с проводкой под слоем гипсовой штукатурки, то можно услышать по характерному звуку или даже определить наощупь место, где из-за плохого контакта греется стена. Если коробка греется, значит где-то плохой контакт
Если коробка греется, значит где-то плохой контакт
Услышать, как трещит проводка под натяжным потолком, можно лишь случайно или уже на этапе возникновения очага возгорания. Тем более что по совету «специалистов» практически всегда кабели загоняют в гофрированную трубу-канал, от которого проку почти никакого, только усложняет процесс ремонта и обслуживания электросети.
Главным недостатком данного варианта является то, что другим способом подвести электроэнергию к светильникам или электрическим устройствам, смонтированным за натяжным потолком, невозможно. Поэтому остается лишь одно — постараться сделать проводку максимально надежной, чтобы исключить необходимость снимать натяжной потолок при ремонте или проверке оборудования.
Важные преимущества укладки провода за натяжным декором
Главным плюсом укладки кабеля за потолком являются хорошие показатели безаварийности. Нужно лишь выполнить основные требования:
- Обеспечить защиту провода, подключенного к сети 220В;
- Грамотно выполнить разводку электропроводки;
- Обеспечить надежное соединение контактов и подключение к распредкоробкам и светильникам.
Если все это сделать правильно, то о наличии электропроводки под натяжным потолком, возможных повреждениях, неисправностях и восстановлении контактов можно забыть лет на двадцать, до следующего капитального ремонта дома или квартиры.
В запотолочном пространстве за натяжным полотном нет факторов, которые могли бы стать причиной повреждения проводки. После установки виниловой пленки или ткани между черновым и декоративным мягким потолком образуется изолированное пространство, в которое не проникает свет, тепло, воздух, и главное — оно полностью закрыто от людей.
По нормативам жгуты проводов укладывают в трубах, а коробку можно вынести из под натяжного потолка на стену
Как найти проводку под отделкой
Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.
Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:
- мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
- уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
- на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
- использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
- найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.
Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.
Предыдущая
Черновая отделкаФинишная шпаклевка: все, что нужно знать для качественной отделки
Следующая
Черновая отделкаКак правильно оштукатурить кирпичные стены: выбор материала, технология и нюансы
Требования к электромонтажным работам
Первое, о чем хотелось бы рассказать – как сделать электропроводку под натяжным потолком безопасной. Как Вы знаете, проводник нагревается, когда через него протекает ток. Этот процесс описывает закон Джоуля-Ленца.
Если монтаж электрики будет производиться по сгораемой поверхности, к примеру, дереву, Вы должны учитывать следующие моменты:
- Согласно таблице 2.1.3 ПУЭ (см. Главу 2.1 ПУЭ) проводка должна прокладываться защищенными проводами в оболочке из несгораемых или трудносгораемых материалов, под это определение подходит распространённый ВВГнг-LS. В этом случае разрешается крепить провода к сгораемой поверхности непосредственно или в ПВХ-гофре.
- В случае использования кабелей со сгораемой изоляцией обязательна прокладка проводки в металлических трубах.
- При прокладке в трубах стыковать их можно сваркой или резьбовыми соединениями. В последнем случае соединения уплотните прокладками из несгораемых материалов.
Если же Вы решили проложить электропроводку по бетонному потолку, то также прокладывайте кабель ВВГнг-LS. Прокладывать в этом случае можно непосредственно, закрепляя кабель к потолку на дюбель-хомуты или другой крепёж или же в гофрированных трубах.
Еще одно требование, которое беспокоит многих домашних мастеров и электриков — как поступать с распределительными коробками. Ведь согласно ПУЭ 2.1.23. должен быть обеспечен доступ к соединениям и ответвлениям проводов. В случае с натяжными потолками распредкоробка, установленная на потолке, будет недоступна для обслуживания. В этом случае можно руководствоваться СП 76.13330.2012, в которых сказано, что можно делать соединения проводов недоступными, если жилы соединены сваркой либо гильзами.
Фальшпотолок
Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.
Прокладка кабеля над фальшпотолком
Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.
Гипсокартон
Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.
Проводка в потолке из гипсокартона
Рейки
Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.
Осветительные приборы в реечном потолке
Кассеты
Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.
Монтаж подвесного потолка Армстронг
Натяжной
Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.
Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.
Разводка электрики над натяжным потолком
Электропроводящая панель
Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.
Светодиодное освещение с помощью токопроводящих панелей
Пошаговый монтаж
Пошаговая технология монтажа электропроводки:
- Подготовка
Первоначально На потолке устанавливают профильную конструкцию, но ГКЛ пока не крепят. Это станет заключительным этапом монтажа
Сейчас важно определиться, как проложить кабель: непосредственно по потолочной поверхности или по стенам. Лучшим вариантом считается монтировать провод по потолку, а затем спустить к электрическим элементам: выключателям, светильникам, розеткам. Опускать его следует строго вертикально, чтобы в дальнейшем не искать место его расположения
Предварительно составляют схему, как располагается проводка, и отмечают на ней все электрические точки и расположение распределительной коробки. Затем останется только перенести схему на потолок и стены
Опускать его следует строго вертикально, чтобы в дальнейшем не искать место его расположения. Предварительно составляют схему, как располагается проводка, и отмечают на ней все электрические точки и расположение распределительной коробки. Затем останется только перенести схему на потолок и стены.
Прокладка провода под конструкцией
- Выбор подходящего материала
Приобретайте провод негорючий ВВГ, он подойдет, даже если выполняется монтаж в деревянном доме под гипсокартонным подвесным строением самостоятельно. Гофрированную трубу покупайте по сечению приобретенного кабеля. Возьмите клипсы, на которые крепится гофра, и дюбели для фиксации клипс. Для электропровода потребуются распределительные коробки, электрические розетки, подрозетники, выключатели, под листы гипсокартона и клеммные колодки, чтобы провода соединить. Из инструмента надо обзавестись дрелью с фрезой, чтобы выполнить штробление.
- Монтаж распределительной коробки
По заранее приготовленной схеме в каждом отдельном помещении устанавливают коробки. Для этого фиксируют деталь к поверхности при помощи саморезов.
Установка коробки
- Прокладка электропроводки
Подготовив все материалы и инструмент, начинают установку электропроводки. Первоначально закрепляют клипсы по намеченным точкам на стенах с интервалом приблизительно 35–40 сантиметров.
Если нет в наличии специальных клипс, подойдут хомуты из пластика. В этом случае заранее сделайте подходящие по размеру отверстия или приобретите перфорированный металлический профиль.
Теперь, начиная от распределительной коробки, кабель проводят ко всем электрическим точкам
Выполнить этот процесс нетрудно, важно запомнить, где заканчивается провод
Проводка на клипсах
- Подключение к электричеству
Последний этап при укладке электропровода под гипсокартонными листами – это подключение к электрическим точкам. Дрелью с насадкой выполняют отверстия по намеченной схеме, чтобы установить подрозетники. Если расчет произведен правильно, после выполнения этой операции провод будет лежать в правильном месте.
Монтаж подрозетника
Чтобы установить чашечку под розетки, сначала вырезают в нижней части отверстие, чтобы вывести провод наружу и уложить его в приготовленную канавку. Слева и справа есть винты, которые подтягивают, пока лапки не зафиксируют корпус в канавке. Подключить непосредственно розетки или выключатели смогут даже непрофессионалы.
Альтернативные варианты перекрытия

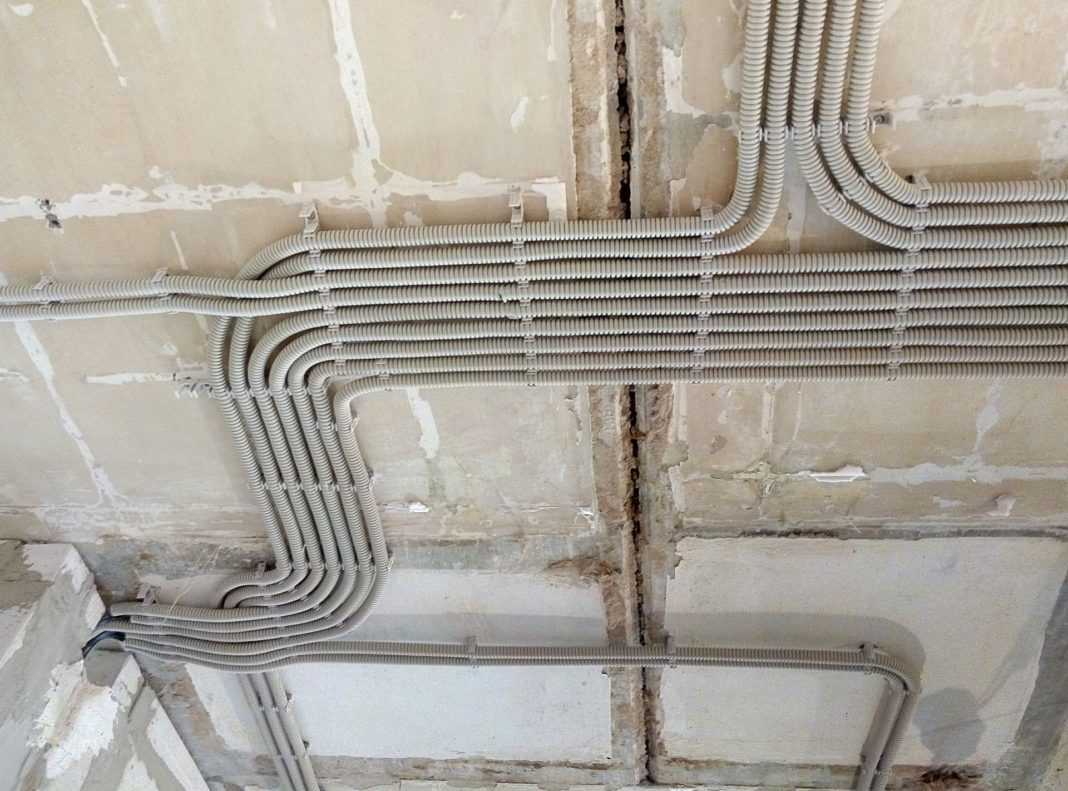

Давайте рассмотрим особенности прокладки проводки под натяжным потолком в деревянном доме:
- Прокладывайте кабели с приставкой –нг-LS в гофрированных трубах из ПВХ (серые).
- При прокладке кабелей с другим типом оболочки (из сгораемых материалов) прокладывайте их в металлических трубах или без них. Но в этом случае нужна подложка из несгораемого материала, которая будет выступать на расстояние по 10мм в каждую сторону (ПУЭ 2.1.37). Сам кабель должен прокладываться на расстоянии в 10 мм от сгораемой поверхности или в металлической трубе.
- Проводить кабель под натяжным потолком без гофры вообще не рекомендуется из соображений того, что всегда существует опасность затопления соседями сверху. Чтобы лишний раз защитить проводку от влаги, рекомендуем ее все равно помещать в гофру, особенно в ванной комнате.
- При монтаже учтите, что металлорукав не заменит металлическую трубу – он не обладает локализационной способностью, монтаж как на фото ниже возможен лишь с применение кабелей с оболочкой из несгораемых или трудносгораемых материалов.
Также ознакомьтесь с требованиями к прокладке проводки по черновому потолку в статье о проводке под гипсокартоном — https://samelectrik.ru/kak-provesti-elektroprovodku-pod-gipsokartonom.html. В ней все вопросы рассмотрены глубже, а требования предъявляются аналогичные.
Вот и все, что хотелось рассказать Вам о том, как самому провести проводку под натяжным потолком. Надеемся, что теперь Вы знаете, как должны проходить электромонтажные работы и что делать, чтобы домашняя электросеть была безопасной!
Похожие материалы:
- Как подключить стабилизатор напряжения
- Как провести электропроводку в трубах
- Как защитить провода в доме от грызунов
Опубликовано:
09.03.2015
Обновлено: 18.02.2019
Роль мощности, потребляемой приборами при выборе сечения провода
Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют посчитать суммарную употребляемую мощность. Это не точная сумма, так как большинство значений для мощностей различных приборов являются усредненными. Поэтому к этой цифре стоит сразу добавить 5 % от ее значения.
Усредненные показания мощностей для распространенных электроприборов
| Потребитель | Мощность, Вт |
| Телевизор | 300 |
| Принтер | 500 |
| Компьютер | 500 |
| Фен для волос | 1200 |
| Утюг | 1700 |
| Электрочайник | 1200 |
| Тостер | 800 |
| Обогреватель | 1500 |
| Микроволновая печь | 1400 |
| Духовка | 2000 |
| Холодильник | 600 |
| Стиральная машина | 2500 |
| Электроплита | 2000 |
| Освещение | 2000 |
| Проточный водонагреватель | 5000 |
| Бойлер | 1500 |
| Дрель | 800 |
| Перфоратор | 1200 |
| Сварочный аппарат | 2300 |
| Газонокосилка | 1500 |
| Насос водяной | 1000 |
И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:
- сечение 0,5 мм2 для проводов на освещения точечных светильников;
- сечение 1,5 мм2 для проводов освещения для люстр;
- сечение 2,5 мм2 для всех розеток.
На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.
Не пропустите: Цементно-песчаная полусухая стяжка, связанная с перекрытием
Мощность электроприборов конечно полезная и очень важная характеристика, а главное она информативная. По ней и о расходе электричества можно судить, и о качестве работы прибора. Но мощность при выборе сечения провода электропроводки играет скорей роль посредника.
Общая таблица для выбора сечения кабеля по мощности
| Сечение токопроводящей жилы, мм | Напряжение, 220 В | Напряжение 380 В | ||
| ток, А | мощность, кВт | ток, А | мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
Таблица выбора сечения кабеля для открытой проводки
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | — | — | — | — |
| 0,75 | 15 | 3,3 | — | — | — | — |
| 1 | 17 | 3,7 | 6,4 | — | — | — |
| 1,5 | 23 | 5 | 8,7 | — | — | — |
| 2 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 |
| 5 | 50 | 11 | 19 | 39 | 8,5 | 14 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 |
При использовании скрытой проводки необходимо выбирать провод с сечением на 25-30% больше, так как опасность возгорания увеличивается из-за быстрого его нагрева. Если по каналу проходит несколько токоведущих линий, то можно сечение увеличить и на все 40%.
Таблица выбора сечения кабеля для закрытой электропроводки (в кабель-канале, трубе)
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | — | — | — | — | — | — |
| 0,75 | — | — | — | — | — | — |
| 1 | 14 | 3 | 5,3 | — | — | — |
| 1,5 | 15 | 3,3 | 5,7 | — | — | — |
| 2 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 5 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Все подобные таблицы содержат показатели мощности, но более важен показатель силы тока. Суммарную мощность достаточно легко посчитать, поэтому она и назначена “эталонным критерием”. Но максимальное значение употребляемого нагрузкой тока более важный показатель, и именно по нему нужно корректно выбирать сечение провода.
Популярные варианты, как спрятать проводку в квартире
Скрыть от глаз провода и кабели можно с помощью подручных средств, которые есть практически в каждой квартире. Также в магазинах продаются специальные приспособления и решения этой проблемы.
В декоративных коробах
Существуют специальные декоративнее плинтуса, отличающиеся особенной конструкцией и эксплуатационными характеристиками. Они обладают кабель-каналом, в котором и находятся шнуры. Материалы, из которых плинтуса изготавливаются, могут быть разными:
- Пластик – располагаются у основания пола, на рейке профиля есть специальные разделительные ячейки, благодаря которым укладываются несколько типов проводов.
- Дерево встречается достаточно редко. Как правило, изготавливаются деревянные короба на заказ. Класс изоляции у них должен быть соответствующим, чтобы избежать возгорания в процессе использования.
- Алюминий наиболее предпочтителен. Он отличается высокой устойчивостью к огню, вмещает в себя большое количество мощных проводов.
Спрятать распаячную коробку
По правилам, распаячную коробку нельзя прятать под отделочными материалами. Доступ к ней должен быть всегда свободен для технического обслуживания и ремонта. Поэтому белую крышку можно покрасить под цвет стен или оклеить обоями. Чтобы заглушка не выделялась из общего интерьера, ее также красят автомобильной эмалью под тон розеток и выключателей.
Куда спрятать под полом или у плинтуса
Валяющиеся провода на полу можно спрятать под полом. Но делается это при ремонте, потому что отдельно поднимать половицы или элементы покрытия – трудоемкий процесс.
Многие предпочитают отделку в первоначальном виде.
Часто прячут проводку в специальной панели, она крепится на стене вдоль плинтуса, и не бросается в глаза.
К тому же, ее можно декорировать либо покрасить.
Если маскировка происходит во время ремонта, то в полу проделывается отверстие с помощью перфоратора, затем провод вставляется в гофру и укладывается в проделанную дыру. После чего пол заливается цементом.
Как убрать провода от телевизора, тюнера
Во многих случаях телевизор устанавливается на стене. Скрыть тянущиеся провода от ТВ или тюнера поможет декоративный короб. Строительные магазины предлагают обширный ассортимент разных моделей кабель-каналов, которые подойдут по цвету и дизайну к любому интерьеру.
Если телевизор располагается на подставке или столе, то можно прибить шнуры строительным степлером к ножкам или задней стенке предмета интерьера. Розетку лучше установить за телевизором, или наоборот. В крайнем случае проштробить канавку за телевизором в стене и по ней пустить электропроводку. После чего заложить штробу гипсом и провести отделку.
Куда деть провода на полу
Валяющиеся шнуры на полу не только неэстетично, но и небезопасно. В коробках удобно прятать удлинители, к которому подключено множество устройств. Например, под рабочим столом, где размещен стационарный компьютер и периферия к нему. Для этого подойдет обычная обувная коробка. В ней нужно проделать несколько отверстий для проводов и поместить туда удлинитель. По желанию, короб можно украсить декоративными элементами или обклеить бумагой.
Для этих целей существуют уже готовые решения – коробки из прочного пластика, дно которых прорезинено для устойчивости на полу. На верхней крышке есть отверстия для шнуров, а внутри – крепления, на них и наматывается длинный провод. Его можно разместить на полу, а также закрепить на стене.
Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия
Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.
Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.
Из инструментов понадобится следующее:
- Перфоратор с буром, соответствующим диаметру крепежей.
- Молоток.
- Шнур или веревка для разметки.
- Крепежные элементы для осветительных приборов.
- Шурупы с пластиковыми уплотнителями.
- Электрический кабель.
- Тонкая и жесткая проволока.
Монтажные работы выполняются по такой инструкции:
- Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
- В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
- Отверстие расширяют до диаметра около 3 см.
- Далее находим точку пересечения уровня распределительной коробки и продольной линии от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
- К кабелю прикрепляют перевязку из жесткой стальной проволоки.
- Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
- Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
- В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
- После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.
Как провести проводку под натяжным потолком своими руками
Использование пластиковых коробов считается не самым удобным решением, хотя их использование допускается при условии, что сама проводка собрана на основе кабелей ВВГнг-LS или их аналогов. Короб можно применять для низковольтного телефонных и компьютерных сетей, тем более что они всегда укладываются транзитом через натяжной потолок и выводов не имеют.
Короб поможет вывести общий жгут проводов из запотолочного пространства на стену к распредкоробке. В этом случае потребуется лишь в месте вывода подклеить рамкой край натяжных потолков, чтобы обойти короб под проводку.
Как сделать проводку под натяжным потолком на деревянное основание
Чаще всего укладку силовых проводов на перекрытии из дерева выполняют в гибком металлорукаве. Это тот же гофр, но изготовленный из металлической ленты. Подобное решение имеет смысл, если кабеля оборудованы негорючей оболочкой. Для обычных проводов нужно будет делать обмотку из стеклоткани, или еще хуже — укладывать проводку в стальные трубы.
Металлорукав предохраняет жилы только от механического повреждения, например, при прокладывании сети между отдельными конструкциями из бруса и досок.
Самый простой способ заключается в том, чтобы установить поверх дерева металлический профиль, по которому нашивают полоски из огнестойкого гипсокартона. На собранной негорючей подкладке укладывают жгуты проводки, после чего фиксируют провода хомутами из негорючего и непроводящего материала.
Важно! Все соединения и точки сращивания должны быть установлены в эбонитовых коробках. Подвешивание проводки на металлическом профиле под деревянным потолком. Подвешивание проводки на металлическом профиле под деревянным потолком
Подвешивание проводки на металлическом профиле под деревянным потолком
Как проложить проводку под натяжным потолком на металлическое основание
В процессе укладки проводов зачастую приходится решать проблему провисания проводки. Один из способов предполагает использование металлического потолочного профиля, шириной 38 или 60 мм. Кроме того, металлическая рейка одновременно используется в качестве закладной основы для крепления потолочных подвесных светильников.
Для того чтобы уложить проводку на металл, достаточно одеть ее в пластиковый гофр, после чего пучки проводов перевязываются полипропиленовыми хомутами и подвешиваются к профилю.
Если высота запотолочного пространства невелика, а вес жгутов проводки значительный, то пучки проводов можно закрепить на металлических ленточных подвесах.
Как сделать проводку под натяжным потолком на железобетонное основание
Примерно две трети всех виниловых и тканевых облицовок устанавливается на бетонные перекрытия. Так как бетон, в отличие от древесины, хорошо держит влагу, не деформируется и не дает усадку даже через несколько десятков лет, то процесс монтажа существенно упрощается. Нет необходимости делать компенсационные петли, как в случае с деревянным потолком, или подвешивать проводку на диэлектрических петлях, как в случае металлического основания. Большую часть работ можно выполнить еще на этапе подготовки.
Первоначально, до обустройства проводки над натяжным потолком, бетон нужно «подлечить» — затереть дыры и стыки между плитами. Далее выполняется разметка. Можно использовать размеры со схемы, но чаще всего измеряют рулеткой «вживую» расстояние между точками установки светильников, поворотами и центральной линией укладки жгутов. Приходится учитывать тот факт, что в строительных работах проводка укладывается по прямым линиям с поворотами под прямым углом.
Проводку можно собирать из жгутов в гофре и открытых проводов
Далее необходимо сформировать жгуты. Для этого собирают в пучок необходимое количество проводов. Длина данного участка проводки выбирается на 30-40 см больше, чем теоретический размер по схеме. Этот запас необходим для подрезки контактов и подключения к светильникам на натяжном потолке.
Следующим этапом нужно затянуть проводку в гофру. Для этого используют тонкую стальную проволоку, ее пропускают через трубу, привязывают к концу жгута, и таким способом протягивают кабели через пластиковый чехол. На боковой поверхности гофра вырезают отверстия, через которые вытягивают провода ответвления.
После того как каркасная основа натяжного потолка будет собрана, нужно закрепить жгуты на бетон. Для фиксации используют полипропиленовые хомуты. Потребуется лишь засверлить в бетонной плите отверстие под пробку и саморезом прикрутить пластиковое полукольцо. Завершающим этапом защелкиваем гофр с проводкой и цветным маркером отмечаем на распредкоробке клеммы для подключения электричества.
