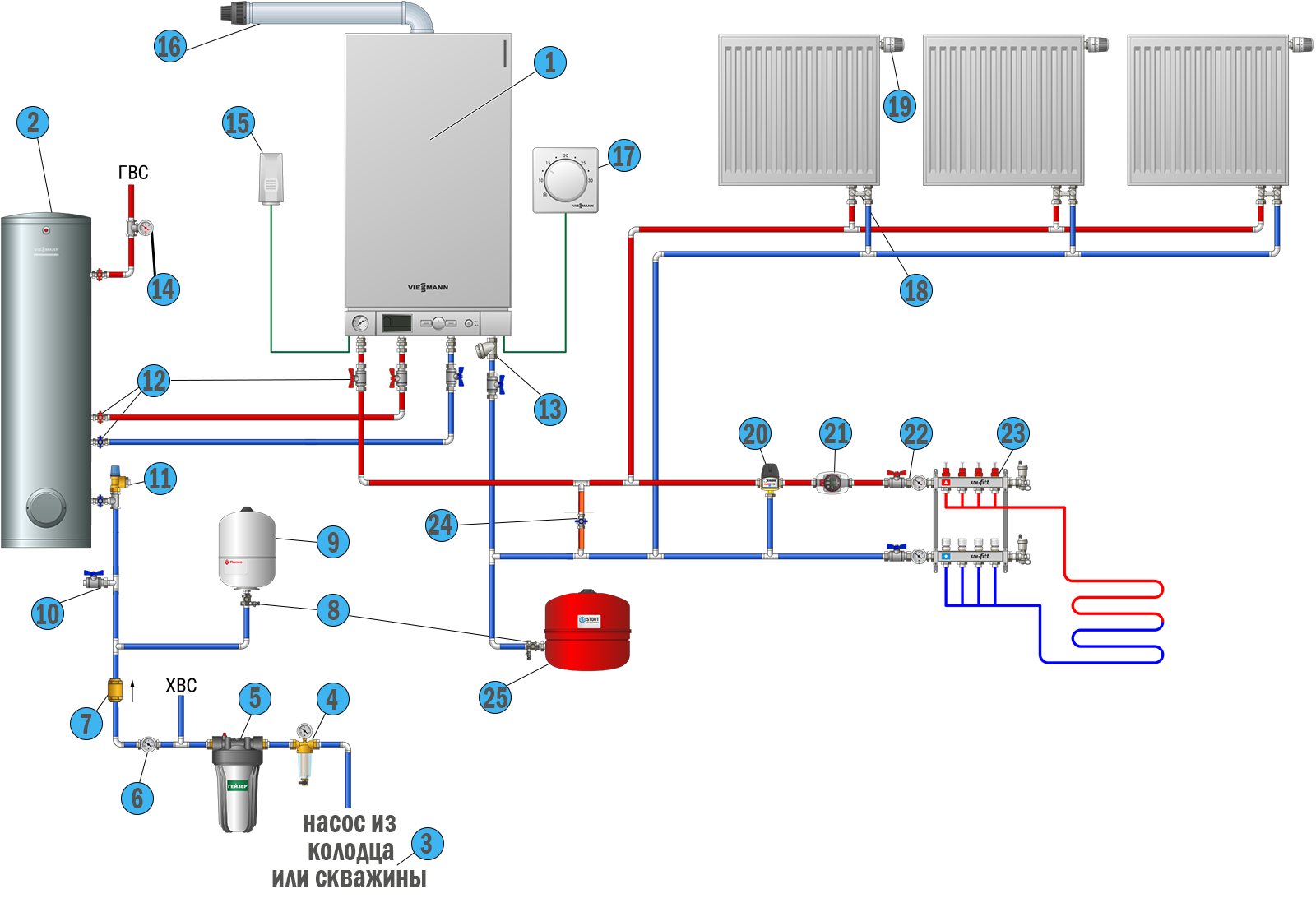

Схема отопления частного дома с газовым котлом

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Основные проблемы с отоплением и методы их устранения

При эксплуатации водяной отопительной системы в частном доме могут возникать различные проблемы. Неполадки, которые происходят в обогревательных элементах и арматуре, возможно, устранить своими руками. Некоторые общие проблемы также решаются хозяевами самостоятельно. Задачи, связанные с ремонтом котла, требуют специальных знаний и опыта. Их лучше доверить специалистам.

Батареи плохо работают, не нагреваются

Причин слабого нагрева батарей в частном доме может быть несколько. Основные источники проблемы:

• В систему отопления попал воздух и образовал пробки.
• Радиаторы забились грязью и уже не обеспечивают достаточный теплообмен.
• Давление в системе отопления упало и не продавливает весь контур.
• Монтаж отопительного оборудования выполнен с нарушениями.
• Кто-то перекрыл краны у батареи.

Первым делом желательно спустить воздух. В современных радиаторах для этого предусмотрены специальные краны Маевского.

Важно! Следует быть аккуратным с открытием крана. Отодвинуть лишние предметы, подставить под спускное отверстие посудину. Если выпуск воздуха не помог, то желательно заняться промывкой системы

Откручивается пробка у батареи и подставляется большая ёмкость. Хорошо, если в системе предусмотрен краник для таких случаев. Желательно сливать воду до тех пор, пока жидкость не станет чистой. В особо сложных случаях придётся снять батарею целиком и отдельно промыть под давлением

Если выпуск воздуха не помог, то желательно заняться промывкой системы. Откручивается пробка у батареи и подставляется большая ёмкость. Хорошо, если в системе предусмотрен краник для таких случаев. Желательно сливать воду до тех пор, пока жидкость не станет чистой. В особо сложных случаях придётся снять батарею целиком и отдельно промыть под давлением.

Давление в системе отопления частного дома создаётся циркуляционным насосом и расширительным баком. Для поднятия давления часто достаточно открыть вентиль у котла и впустить в систему дополнительное количество теплоносителя. Такая проблема нередко возникает в двухконтурных отопительных приборах.

В случае неправильного монтажа разобраться с проблемой непросто. Лучше пригласить специалистов.

Падает давление

Когда давление периодически падает, то это говорит об одном из трёх явлений:

• В элементах оборудования образовалась течь.
• Из системы медленно выходит воздух.
• Происходит обкатка новых алюминиевых батарей.

Для обнаружения места утечки внимательно осматриваются все части отопительной системы. Там, где вода просачивается наружу, почти всегда появляются следы коррозии или белый соляной налёт. Когда утечка происходит в насосе и элементах котла, обязательно их обследовать. Для проверки расширительного бачка достаточно нажать на ниппель. Брызги из этой части гидрокомпенсатора будут означать, что придётся менять мембрану.

Часто периодическое падение давления в системе связано с неправильным заполнением её теплоносителем. Во время первого запуска или после непредвиденной остановки работы оборудования в систему может попасть воздух. Циркулируя по трубам, воздух будет потихоньку удаляться, и давление будет падать. В этом случае советуют произвести сброс воды в самой удалённой от котла точке при включённой подпитке.

Алюминиевые батареи имеют свойство на начальном этапе своей работы гасить давление. Происходит такой эффект из-за процессов окисления внутри радиаторов.

Разбалансировка

Балансировка в домашней системе отопления необходима для равномерного распределения тепла между радиаторами.

Чётко отбалансировать подачу воды в радиаторы возможно только с помощью специального прибора.

В домашних условиях калибровка идёт по температуре батарей. Подача регулируется кранами. У самой дальней точки вентили открываются полностью, и далее идут к котлу по убыванию мощности струи. На ближайшем к АГВ радиаторе вентиль открывается совсем немного. Процесс выравнивания длительный и весьма утомительный, при отсутствии соответствующего опыта.

Отсутствие циркуляции

Движение теплоносителя в системе отопления реализуется двумя способами: принудительно или посредством конвекционных потоков. Отсутствие циркуляции в контуре приведёт к тому, что батареи будут холодными при исправном котле. Нарушить движение воды по магистрали может поломка насоса или затор в трубах. Причиной пробки служит грязь, воздух в больших количествах, наплывы в местах спайки полипропиленовых труб, наросты из ржавчины внутри стальных конструкций. Иногда циркуляция нарушается ледяной пробкой на участке.

Возможные неисправности

Стоит рассказать о проблемах, которые возникают в процессе использования гидроаккумулятора

Следует сразу отметить, что в случае обнаружения любого рода неисправностей такого важного элемента для систем водоснабжения их нужно без промедления устранять. Делать это вы можете как собственными силами, так и путем привлечения профессиональных исполнителей – в соответствии со спецификой ситуации. Стоит выделить проблемы с мембраной, которые характеризуются следующими проявлениями:

Стоит выделить проблемы с мембраной, которые характеризуются следующими проявлениями:

• частота включений насоса превышена;
• через ниппель проходит вода;
• прерывистая подача живительной влаги;
• выход жидкости из-под воздушного клапана.

Замена мембраны происходит после полного отключения бака

Решение здесь прозаично: оно заключается в замене старой мембраны на новую. Учитывайте, что замена детали происходит после отключения бака от системы и полного слива находящейся в нем воды. Выполняя перечисленные выше операции, внимательно присмотритесь к сливному крану: в случае, если из него выходит воздух, можно уверенно констатировать пробитие мембраны.

К распространенным «симптомам» неисправности гидроаккумулятора относится постоянное падение водяного напора. Возможных причин данной напасти две, а именно:

• выход из строя ниппеля;
• отсутствующее или недостаточное давление сжатого воздуха в баке.

Устранить подобные неполадки и осуществить ремонт можно посредством замены ниппеля на новый или же путем подкачки давления до требуемого уровня. Процесс напрямую связан с причиной, вызвавшей некорректную работу устройства. Еще один признак неисправности гидроаккумулятора – это протекание воды из-под фланца. Ремонт здесь состоит в поджатии креплений; если же он нецелесообразен, то рациональнее приобрести новый фланец.

Существует проблема низкого напора воды. Практика показывает, что данная неприятность является следствием неправильно подобранного или некорректно работающего насоса, а не поломок гидроаккумулятора.
В первом случае невысокое давление в системе обуславливается дефицитом мощности подающего воду оборудования, а во втором – его поломками большей или меньшей степени тяжести. Производить ли ремонт насоса собственными силами, то здесь все зависит от ваших навыков и от того, хватит ли у вас времени и сил для решения такой задачи. Если вы не уверены в своих силах – обращайтесь к профильным специалистам.

В завершение остается добавить, что для снижения вероятности выхода гидроаккумулятора из строя уделяйте внимание профилактике устройства. Как минимум раз в шесть месяцев проводите тщательную ревизию бака – проверяя его на наличие повреждений и определяя степень износа составных частей устройства. Не забывайте осуществлять мониторинг уровня давления в гидроаккумуляторе: данный шаг помогает на ранней стадии выявлять неполадки в работе прибора, делая ремонт простым и не требующим существенных финансовых затрат

Не забывайте осуществлять мониторинг уровня давления в гидроаккумуляторе: данный шаг помогает на ранней стадии выявлять неполадки в работе прибора, делая ремонт простым и не требующим существенных финансовых затрат.

Гидроаккумулятор (греч. hydor — ‘вода,’, лат accumulator — ‘собиратель’), гидробак для водоснабжения — вспомогательный агрегат в системе водопровода, защищающий систему от гидроударов.

Функции гидроаккумулятора:

• уравновешивает нагрузки и силу насоса, смягчая скачки давления на этапах включения — отключения оборудования;
• гасит гидравлические удары. Поэтому устройство гидроаккумулятора для систем водоснабжения предусматривает резьбу не меньше одного дюйма;
• сокращает число включений насоса;
• компенсирует утечки;
• создаёт запас воды в аварийных или нештатных ситуациях.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

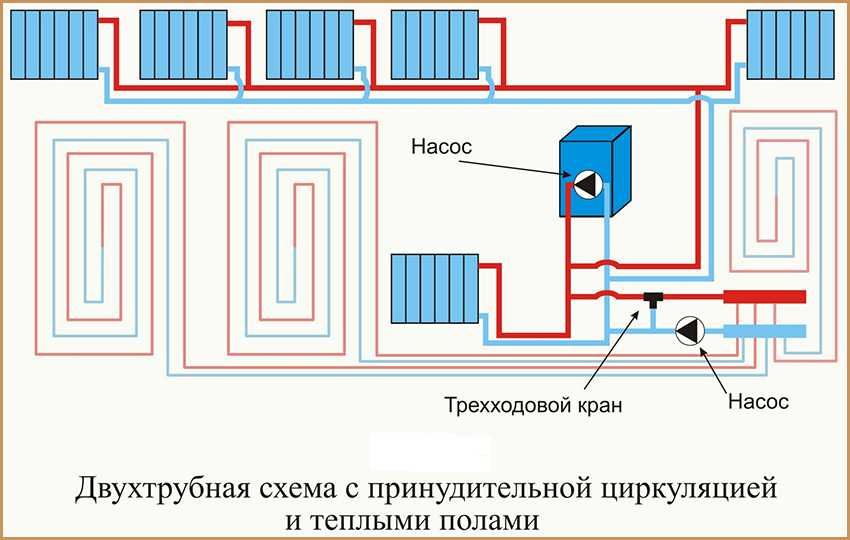

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Варианты монтажа однотрубного отопления своими руками

Наименее дорогой вариант — это классическое однотрубное отопление, которое требует установки котла и разводки тепломагистрали внутри дома, начинающейся от точки подачи и заканчивая входом в котел (т.н. обратка).

Однотрубная схема отопления с перемычками у радиаторов: 1 — котел; 2 — главный стояк; 3 — расширительная труба; 4 — обратные стояки; 5 — верхняя разводка; 6 — воздухосборник; 7 — расширительный бак; 8 — насос; 9 — обратная линия.

Для устройства отопления можно использовать трубы диаметром 76 мм и даже больше (выполняется теплотехнический расчет) или же радиаторы. Радиаторы отопления могут быть подключены путем врезки в трубу 2 способами:

• с помощью полнопроходного подключения (т.н. диагональное подключение, наиболее эффективное и распространенное);
• с помощью нижнего проходного подключения.

Для того чтобы в отопительной системе не было воздуха или же в случае отсутствия водопровода в доме, в верхней точке (обычно это чердак) устанавливают расширительный бак и подключают его к разводке. Помимо этого, необходимо подключение к водопроводу и канализации (при наличии таковых).

Если бюджет позволяет, можно дополнительно купить предохранительную группу, циркуляционный насос и мембранный расширительный бак, который устанавливается вместо расширительного бака открытого типа, шаровые краны, термостатические клапаны, центральный и радиаторные регуляторы, балансировочные вентили и создать замкнутое однотрубное отопление с принудительной циркуляцией. байпасами и отличной балансировкой.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы. которые нужно учитывать:

• Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
• Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
• От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
• Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

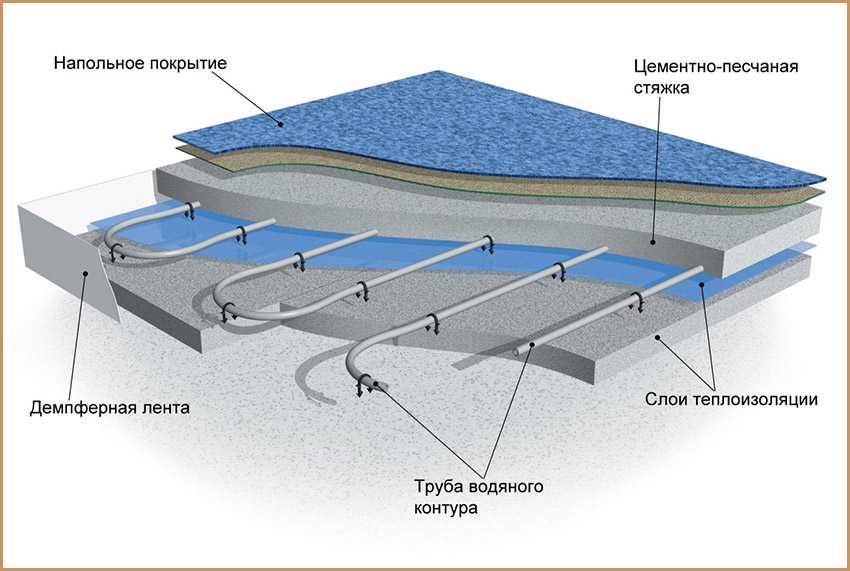

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

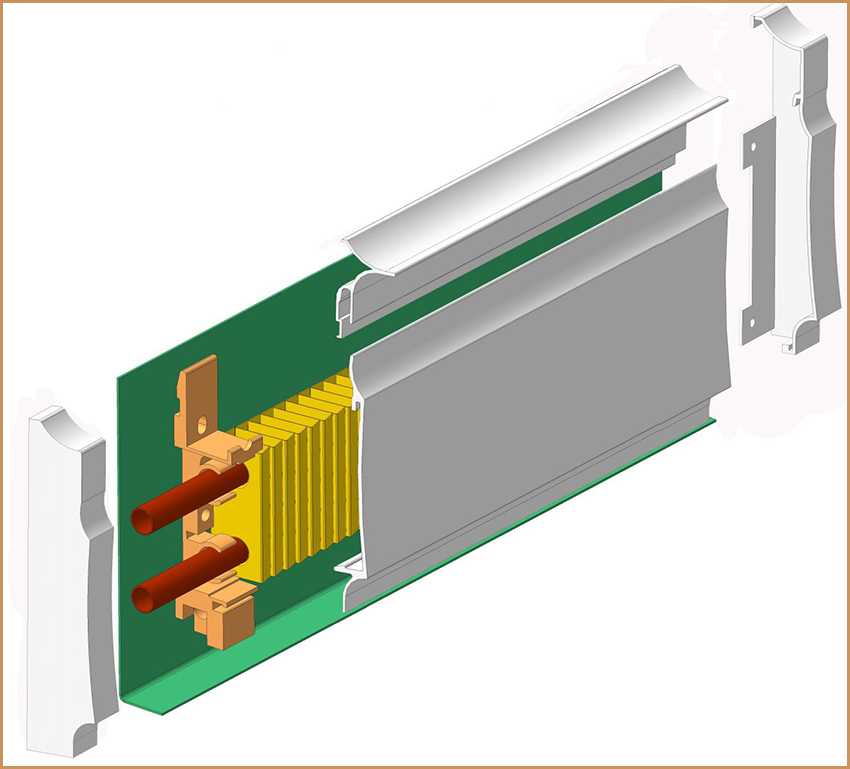

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

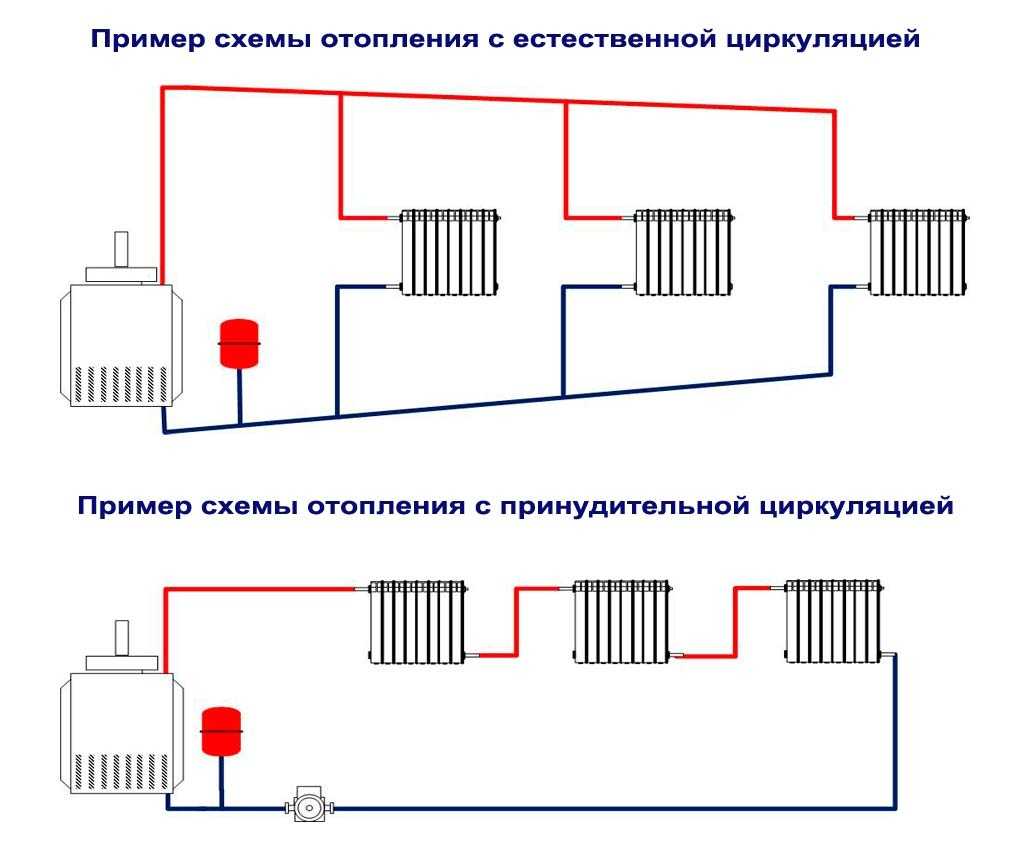

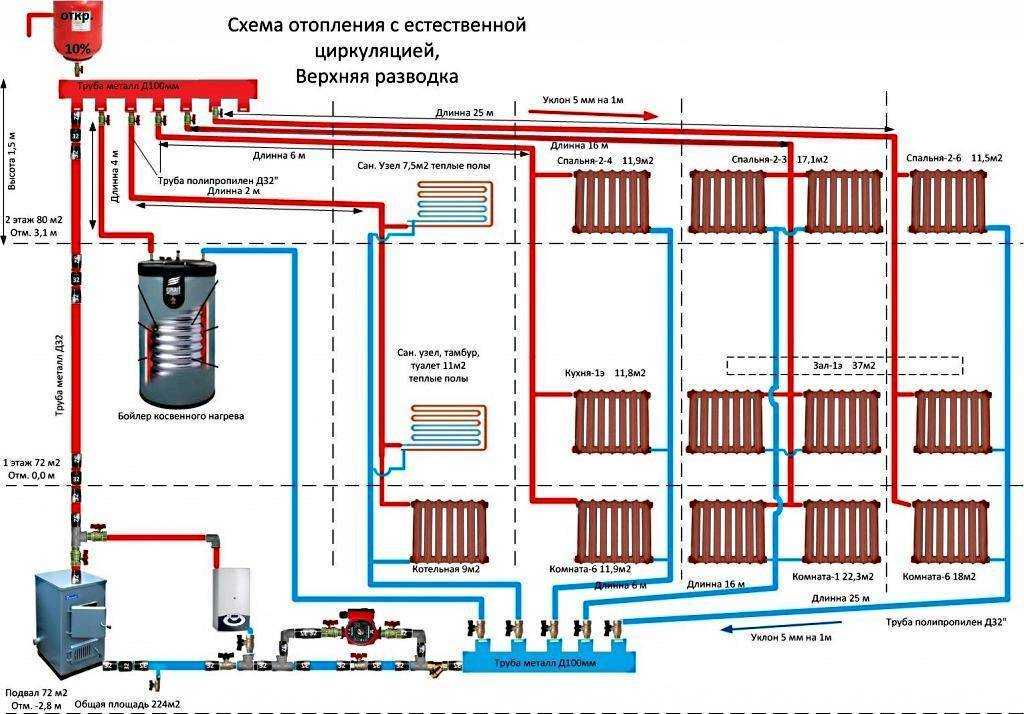

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса

Особенности бака открытой системы отопления

Дело в том, что объем теплоносителя при увеличении температуры увеличивается и если не предусмотреть дополнительную емкость куда бы избыточный объем мог бы уместится, то в системе отопления давление может возрасти на столько, что произойдет прорыв. Для устранения избыточного давления системы применяют расширительный бак.

Ко всему сказанному расширительный бак открытой системы отопления отличается от баков, предназначенных для закрытых систем. В закрытых системах используются баки, не сообщающиеся с атмосферой. В открытой системе применение такого бака невозможно, так как избыточное давление в баке будет создавать большое сопротивление циркуляции теплоносителя. Поэтому для открытых систем отопления применяют открытые баки.

Отсюда возникает большой недостаток открытых систем отопления — это испарение теплоносителя из бака. Как следствие периодически необходимо контролировать уровень теплоносителя в баке и в случае необходимости восполнять потери

Кроме того, для открытых систем отопления важно не только, чтобы бак мог сообщаться с атмосферой, но и правильный расчет объема бака и грамотная установка, и подключение к системе отопления

Что это такое?

Благодаря искусственному обогреву помещений разного назначения удаётся возмещать тепловые потери и поддерживать заданные температурные показатели. Условия теплового комфорта для проживания предполагают эксплуатацию открытой или закрытой отопительной системы. Любой тип сети теплового снабжения обладает неоспоримыми преимуществами и определёнными минусами, которые нужно учитывать при выборе схемы.

Достоинства и недостатки

Открытая система основана на термодинамических законах. К её основным достоинствам можно отнести:

• энергонезависимость;
• естественную циркуляцию теплового носителя;
• простоту обслуживания;
• бесшумную работу;
• минимум оборудования;
• высокий уровень надёжности;
• лёгкость самостоятельного монтажа.

Значимые недостатки представлены громоздкостью, риском появления кавитации, разрушающей элементы системы и низким КПД. Кроме прочего, эксплуатация открытой теплосети предполагает строгий контроль уровня теплоносителя, а также невозможность применения антифриза.

Отличия от закрытой системы

Автономные отопительные системы имеют ряд существенных отличий от теплосети закрытого типа. Особенности и основные различия в обязательном порядке учитываются при выборе оптимального варианта теплоснабжения помещения.

Параметры	Открытая	Закрытая
Соединение с атмосферой	Постоянное	Отсутствует
Резервуар	Вместительный круглый или прямоугольный бак со сливной трубой	Двухкамерный с мембраной, рассчитанный на максимальное давление
Место монтажа	В самой высокой точке монтируемой системы	Не имеет принципиального значения

В условиях централизованного отопления (квартиры) открытая система основана на подведении непосредственно к кранам горячего водоснабжения. Носитель тепла предварительно проходит дополнительное обезвоздушивание и обязательную очистку, а после использования сливается в канализационный коллектор.
