Подключение мастер-выключателя на всю квартиру

Популярные производители

Беспроводную электрическую технику выпускают производители самых разных стран:

1. Фирма Wookee – радиовыключатели с пультом/без пульта работают с 1–6 каналами и нагрузкой в каждой линии 0,2–0,5 кВт, блок приема радиосигналов размещается в монтажной коробке, дальность действия до 30 м.
2. НПП «Ноотехника» (республика Беларусь) – выключатели с сенсорным или кнопочным пультом ДУ на 1–3 канала отличает отменное качество полимера, изделия снабжены радиодиммером, радиус действия до 50–100 м.
3. Компания СОСО (Голландия) – приемная часть компактных радиовыключателей помещается в обычном патроне люстры и работает с потребителями большой мощности ≤ 3,5 кВт, радиус действия пульта до 30 м.

Критерии выбора контактора

Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.

Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.

Критерии выбора:

• Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
• Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
• Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.

Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.

Теперь вы точно подберете идеальный ноутбук для работы или учебы!

Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.

В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.

Электронный микроконтроллерно управляемый блок с энкодером, для формирования нужного сопротивления путём переключаемых реле резисторов.

Времена, когда коммутация трехфазных асинхронных электродвигателей осуществлялась посредством ручных рубильников, давно миновали. Им на смену пришли более совершенные устройства — магнитные пускатели.

Данное устройство позволяет дистанционно управлять рабочими процессами электрооборудования, обеспечивая высокий уровень электробезопасности.

В последнее время пускатели все чаще используют для удаленного управления мощными потребителями электроэнергии: компрессорными установками, насосами, системами кондиционирования, вентиляции и т.п. Одно из новых применений — внедрение в системы управления освещением, сигнализацией.

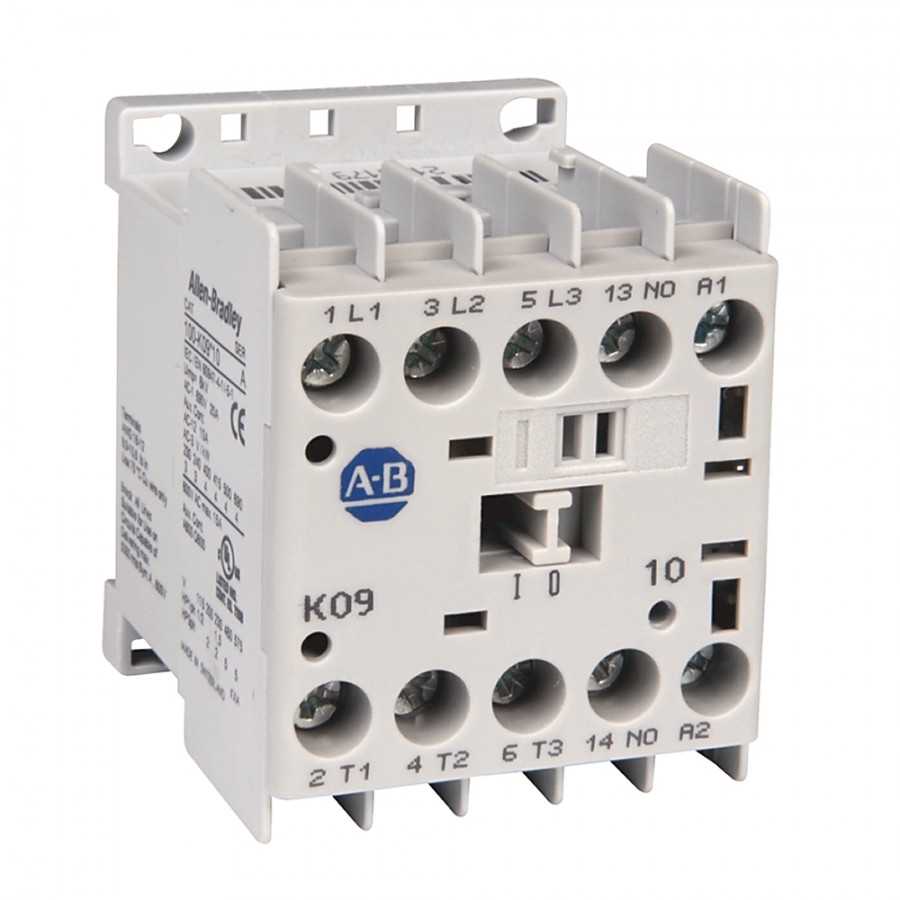

Конструктивно современные магнитные пускатели состоят из двух частей:

1. Cтационарно закрепленной нижней части и блока контактов, который перемещается по полозьям.
2. На верхней части устройства имеется 4 контакта — 2 нормально замкнутых и 2 нормально разомкнутых.

При включении напряжения на катушку магнитного пускателя якорь моментально притягивается к сердечнику, замыкая тем самым силовые контакты и вспомогательные, которые подают в систему управления сигнал о запуске или отключении устройства.

Посредством возвратной пружины при снятии напряжения с катушки все контакты размыкаются (возвращаются в первоначальное положение). Пускатели можно использовать как на постоянном, так и на переменном напряжении. Самое главное, чтобы оно не превышало рекомендованных производителем параметров.

Классический вариант подключения магнитного пускателя предполагает использование двух кнопок управления: кнопки «Пуск» и кнопки «Стоп», которые последовательно включают в цепь подачи фазы на разъем магнитной катушки. Они могут быть размещены как в отдельных корпусах, так и в общем корпусе (так называемый кнопочный пост или кнопочная станция).

Вот так выглядит схема самого простого подключения:

Как видно из схемы подключения кнопок магнитного пускателя, при замыкании (нажатии) кнопки «Пуск» цепь замыкается, в результате чего через катушку начинает протекать ток, втягивая сердечник и замыкая тем самым силовые и вспомогательные контакты.

Для остановки управляемого устройства или оборудования достаточно нажать кнопку «Стоп», которая разомкнет цепь. Обе кнопки имеют схожее устройство и отличаются лишь тем, что в исходном положении кнопка Пуск всегда находится в разомкнутом состоянии.

Подключить магнитный пускатель с кнопками управления Пуск и Стоп своими руками достаточно просто. Сейчас расскажем, как это сделать.

ВИДЕО ОБЗОР ” alt=””>

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

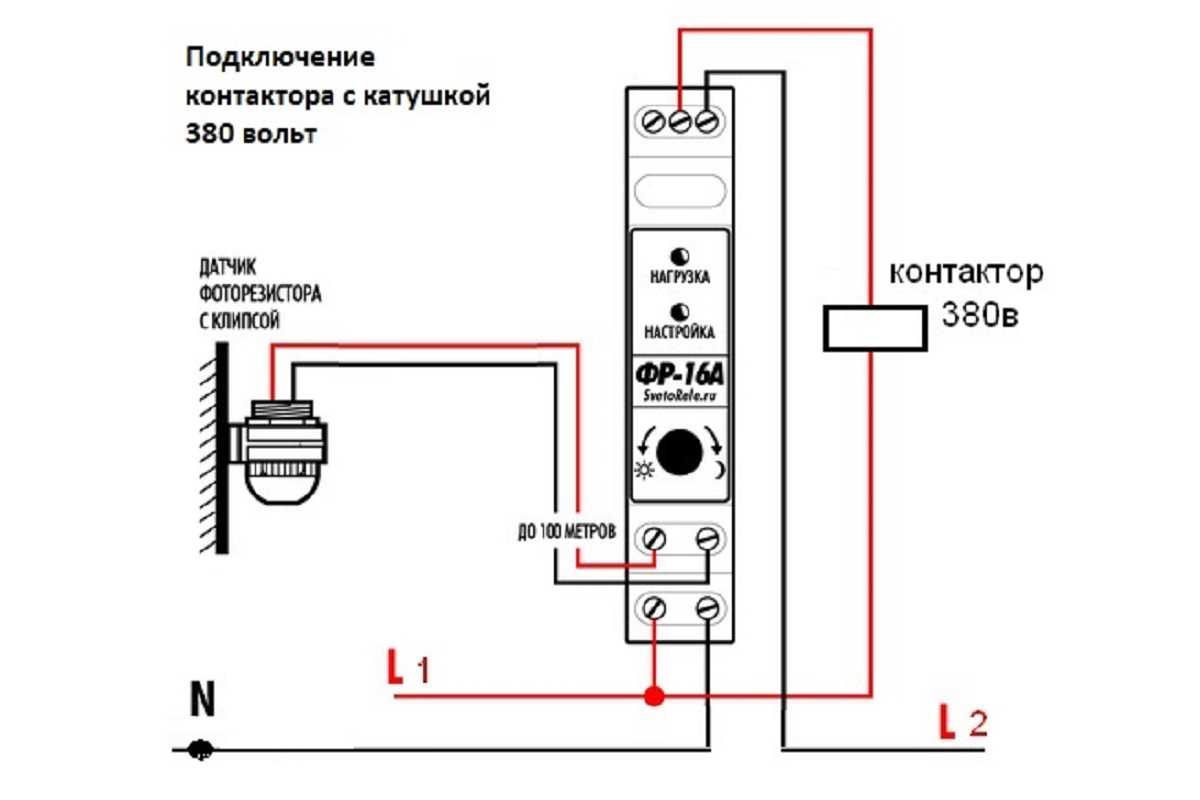

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Области применения и плюсы мастер выключателей

Монтаж мастер кнопки актуален практически везде:

• В квартирах, частных домах – позволяет быть уверенным, что все бытовые электроприборы и ветки освещения отключены;
• В офисах, магазинах, других коммерческих объектах – облегчает задачи завхоза, обеспечивает гарантированную экономию электроэнергии;
• На промышленных, производственных предприятиях – экономит время сотрудников, отвечающих за закрытие цехов.

Мастер кнопка отвечает именно за те силовые линии, которые коммутируются контактором. Никто не хочет увидеть размороженным холодильник, вернувшись с работы домой. А если отключить общий автомат в щитке, то он выключит все электрические цепи на объекте. Мастер выключатель работает иначе – он отключает только подключенные к нему ветви питания. А такие важные приборы, как холодильник, электрические полы, которые должны прогреться к приходу владельца дома, или сигнализация, будут работать в обычном режиме.

В первую очередь это повышает уровень безопасности. Во-вторых, обеспечивает рациональное использование энергоресурсов. В-третьих, позволяет работникам коммерческих объектов концентрироваться на решении прямых обязанностей, а не на проверке всех помещений перед уходом. Еще один плюс – одним нажатием кнопки все подключенные к сети приборы вновь заработают – не нужно включать свет в каждом помещении по отдельности.

Установка изделия

Ранее мы рассмотрели правила подключения проводов от распределительной коробки, теперь необходимо закрепить корпус в стене. В данной статье мы рассматриваем монтаж скрытого корпуса. В штробах должны уже заранее быть установлены подрозетники и заведены провода.

Все что Вам нужно, зафиксировать жилы специальными винтами и аккуратно вставить сердцевину в подрозетник, как показано на фото ниже.

Фиксация контактов в корпусе

По бокам расположены 2 винтика, которые распирают фиксирующие боковые лапки. С помощью фигурной отвертки поочередно закручиваем винтики, следя чтобы корпус не перекашивался при монтаже.

Помещение в штробу

Когда сердцевина плотно «сядет» в штробе, необходимо всего лишь установить верхнюю декоративную крышку и проверить работоспособность изделия.

Завершающий шаг

Вот и вся инструкция по подключению выключателя света своими руками! Если вдруг какой-то из моментов Вам был непонятен, задайте вопрос нашим специалистам в категории «Вопрос электрику». Также рекомендуем Вам просмотреть видео уроки, позволяющие более наглядно увидеть весь процесс!

Похожий материал:

• Как правильно установить розетку своими руками?
• Как заменить электропроводку в доме?
• Как собрать распределительный щиток?

Как оборудовать мастер-выключатель

В зависимости от того, где планируется использование мастера-выключателя, меняется и его схема подключения в квартиру. Для разных объектов и помещений есть свои решения, обеспечивающие все необходимые потребности, поэтому подбирать их нужно с умом.

Автомат

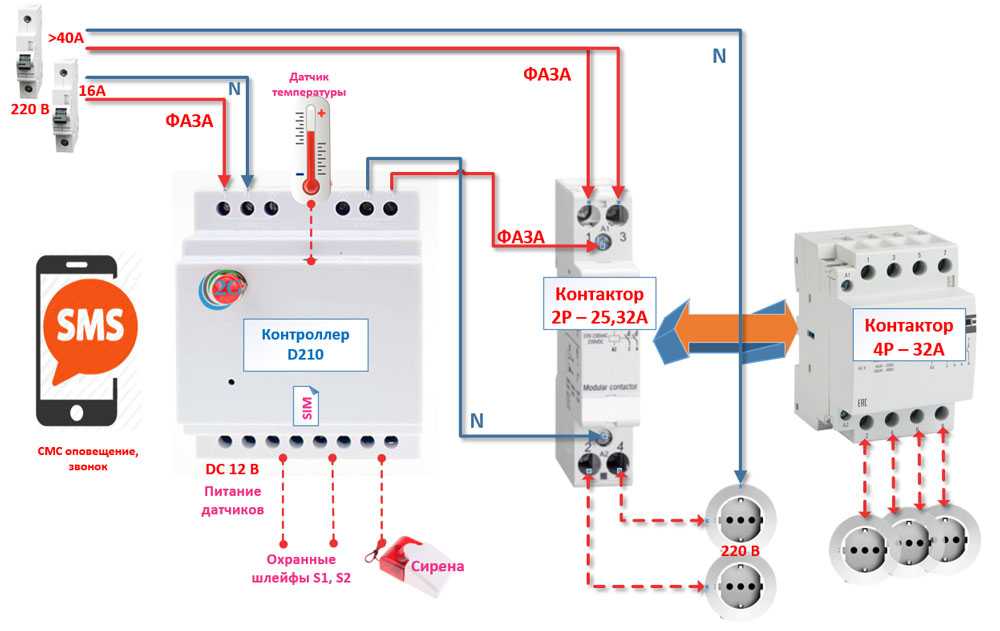

Схема подключения модульного контактора

На электрической системе автомат находится в самом начале цепи, располагаясь при этом физически недалеко от счетчика. Принцип работы этой схемы заключается в том, что пользователь устанавливает предельно допустимую мощность электроэнергии, которая может потребляться в сумме всеми приборами в помещении. Если она будет превышена, через некоторое время автомат сработает и полностью обесточит помещение. Из-за неосмотрительности такое решение может только расстроить владельца, выключив свет в самое неподходящее время, но с другой стороны, это обеспечение пожаробезопасности.

При обнаружении утечки тока или возникновении короткого замыкания отключение света происходит без задержки.

Схема «Отель»

Схема подключения мастер-выключателя

Если внутри помещения используется одновременно пять или более электроприборов, что может привести к выключению света автоматом, нужно оборудовать его сразу несколькими отдельными схемами, каждая из которых будет нести свою функцию. Каждый контур подключается к конкретной группе приборов, и даже одновременное использование нескольких устройств не приведет к превышению допустимой мощности, независимо от того, насколько много они потребляют энергии. Такие электросхемы в профессиональных кругах называются «отель».

Ключевой особенностью такой схемы является необходимость дополнительного приобретения нескольких десятков метров провода или кабеля, автоматы в нужном количестве, а также мастер-выключатель, которым все автоматы будут регулироваться. Таким образом можно будет легко включать и выключать свет во всей квартире или обесточивать нужную группу приборов.

Выключить весь свет одной кнопкой

У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый простой сценарий — это выключить весь свет сразу при уходе из дома. Для того чтобы реализовать такую возможность, система Умный Дом совершенно не нужна, всё можно сделать гораздо проще.

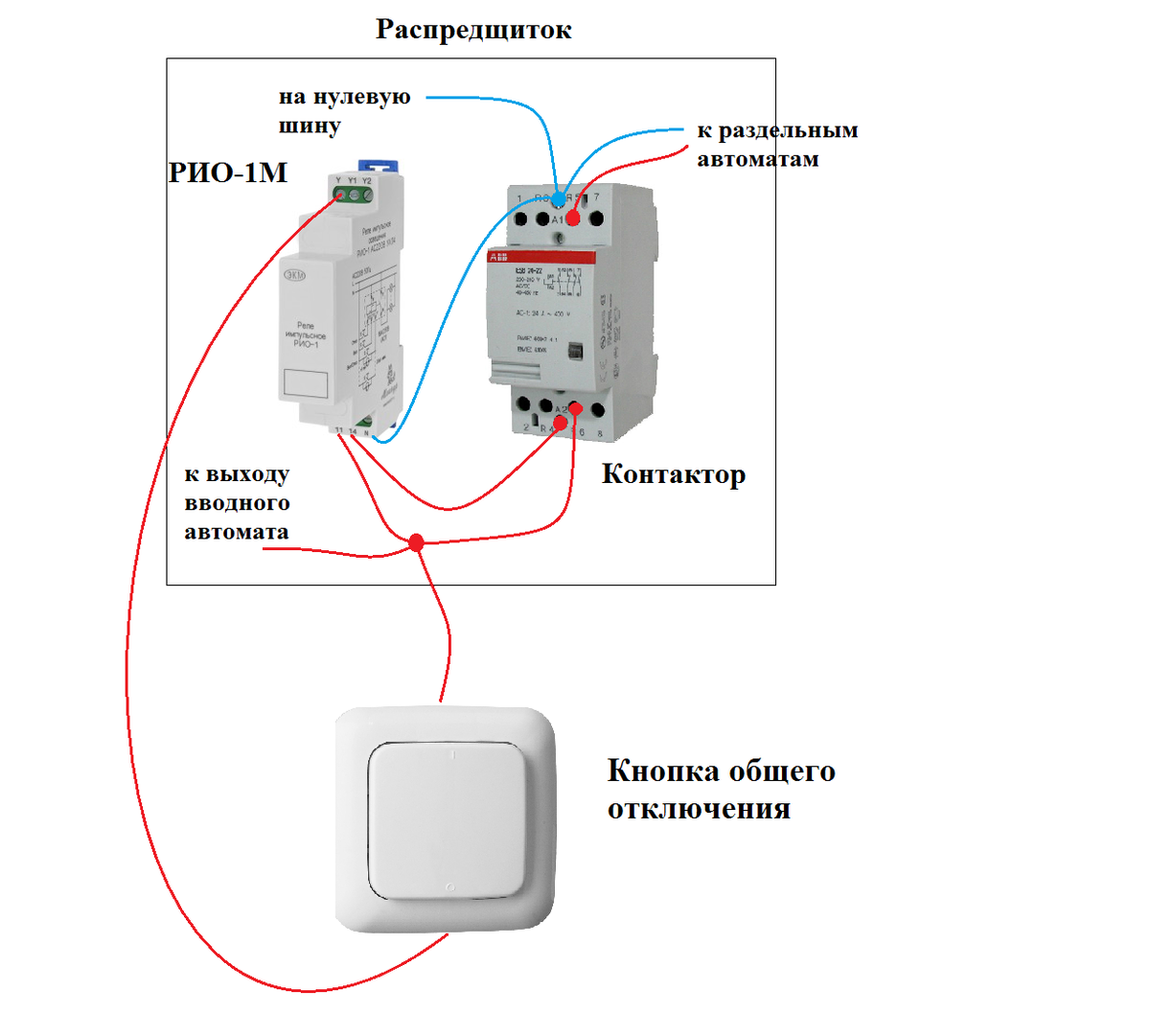

Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет квартиры или дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на эту тему).

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB EN20-20N-06.

Стоит порядка 3 тысяч рублей, управляет током до 20 ампер, чего, как правило, достаточно для света небольшой квартиры. Удобный плюс — наличие на нём переключателя для того, чтобы вручную его включить или выключить.

Вот вариант ABB EN25-40N-06 для трёхфазной сети, такой же контактор с четырьмя полюсами коммутации:

Максимальная мощность коммутации каждой из 4-х групп контактов 25 ампер. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома с трёхфазным питанием.

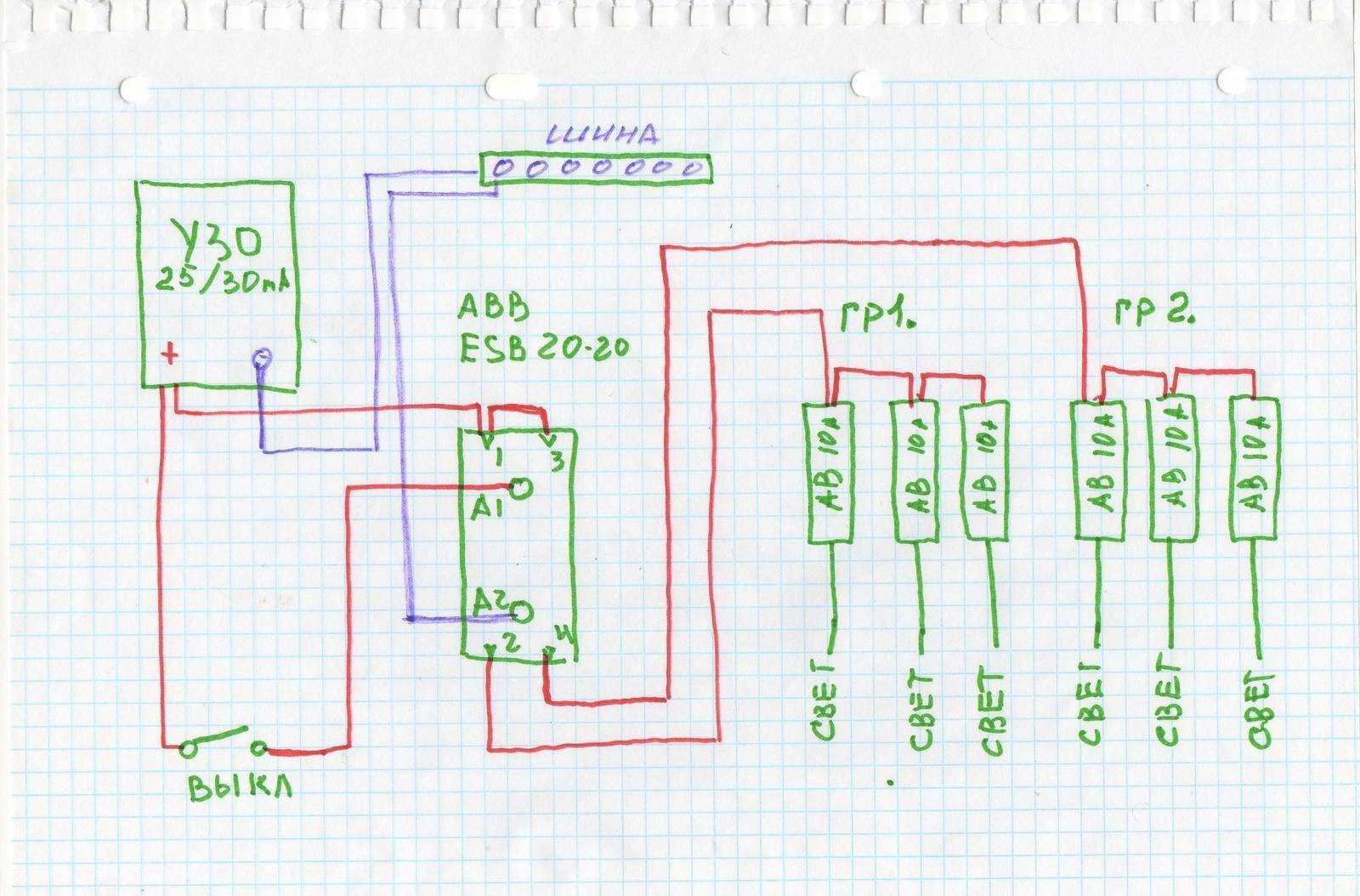

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение

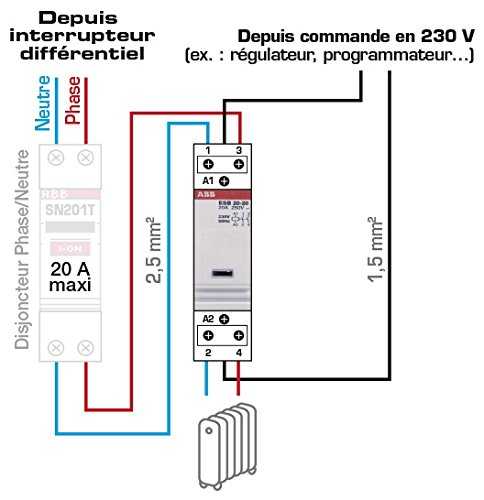

Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение

У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.

У всех других производителей вы тоже без труда найдёте аналогичные контакторы. Лучше искать с переключателем на корпусе: дороже, но удобнее.

При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись, но они попадаются реже.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс (серия ABB E290). Можно использовать моностабильные клавиши выключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле из нескольких мест.

Более интересный вопрос в том, как управлять функцией «выключить всё».

Что такое контактор, и зачем он нужен в схеме подключения мастер кнопки

У многих может возникнуть вопрос – зачем усложнять, ведь можно просто напрямую использовать общий выключатель или даже автомат. Проблема в том, что автомат, если и будет соответствовать по мощности нагрузке на управляемых ветках питания, не рассчитан на работу в режиме выключателя, и быстро выйдет из строя. Кроме того, он устанавливается в щитке, а значит, что каждый раз для обесточивания объекта придется направляться к нему.

Использовать напрямую обычный двухпозиционный выключатель тоже нельзя. Это обусловлено тем, что он не рассчитан на высокие нагрузки – максимум 10-16 Ампер. Если он постоянно будет работать в условиях повышенных нагрузок, то тоже быстро выйдет из строя или даже расплавится, что может привести к возгоранию.

Контактор – это специальное электромагнитное реле, которое предназначено для работы в силовых электрических цепях с высокими нагрузками. Его выбор – задача для опытного электрика, который правильно рассчитает общие нагрузки в цепи с учетом поправочных коэффициентов на пусковые токи. Таким образом, мастер кнопка – это выключатель без нагрузки, который управляет контактором, пропускающим ее через себя. Зачем это нужно?

контактор силовой

• Безопасность – отсутствие рисков перегрева, возгорания;
• Удобство – мастер выключатель можно установить в любом удобном месте, не нужно идти к щитку;
• Практичность – можно обесточить все управляемые ветви питания одним нажатием.

Мастер-выключатель или рубильник

Рубильники в электрощитке многоквартирного дома

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

• Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
• Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
• Компактность. Полезное пространство электрощитка никак не ограничивается.
• Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.

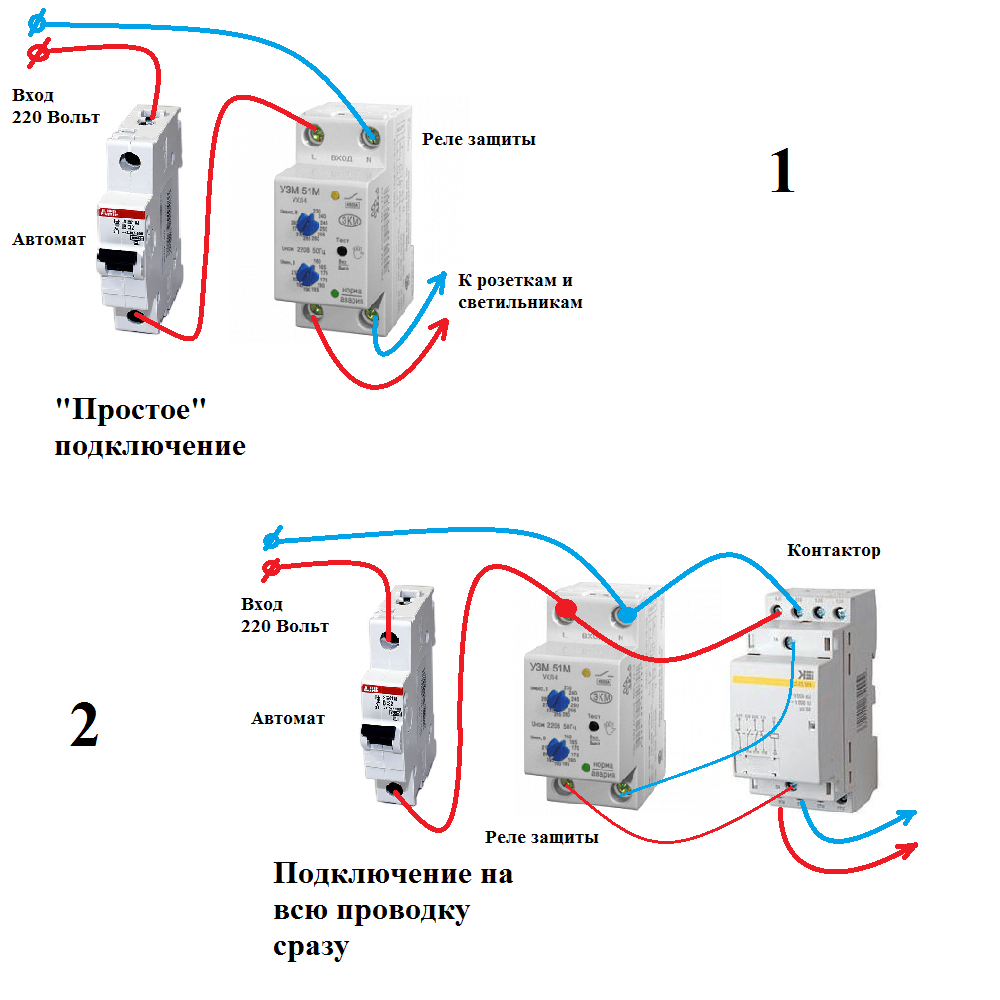

Модульный контактор в электрическом щитке

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Выбор между мастером-выключателем и рубильником нужно делать, отталкиваясь от своих потребностей и предпочтений, так как каждый из них имеет свои преимущества и недостатки.

Зачем переходить на умный выключатель света?

Если вы все еще не уверены в преимуществах технологий умного дома, освещение станет отличной отправной точкой.

Вы можете использовать всего одну интеллектуальную лампочку или использовать интеллектуальные переключатели.

Хотя удобство является для многих сильным мотиватором перехода на интеллектуальные выключатели света, интеллектуальное освещение дает гораздо больше преимуществ, чем простота.

Основные преимущества интеллектуального освещения

• Повышайте безопасность, контролируя включение и выключение света, даже если вы находитесь вдали от дома
• Интуитивно понятные элементы управления без проблем работают с вашей существующей домашней сетью Wi-Fi
• Сэкономьте на счетах за коммунальные услуги, запрограммировав освещение с учетом энергоэффективности
• Нет необходимости капитально ремонтировать систему освещения на месте, просто обойдите ее и добавьте немного интеллекта
• Наслаждайтесь удобством чтения, пока не будете готовы ко сну, а затем попросите Алексу включить свет или проснуться утром, не возясь в темноте за выключатель света.

Если вам нравится идея интеллектуального освещения, первое, что вам нужно сделать, – это умные лампочки или умные розетки с одной стороны и умные выключатели света с другой.

Основные схемы подключения

Всего существует три схемы силовой коммутации, по которым выполняется подключение контакторов. Первая и простейшая — прямая коммутация фаз, которая подходит как для одностороннего запуска привода, так и для управления активной нагрузкой. В схеме нет ничего примечательного, контактор просто выполняет роль дистанционного выключателя.

Пример использования контакторов в схеме автозапуска генератора: 1 — вводной автомат; 2 — счётчик; 3 — УЗО основной сети; 4 — контактор основного ввода; 5 — блок автоматического запуска генератора; 6 — бензогенератор; 7 — УЗО резервной сети; 8 — реле времени; 9 — контактор резервного ввода

Чуть более сложная схема используется для управления прямым и обратным вращением трёхфазных асинхронных машин. Два контактора устанавливаются в паре, отходящие фазные провода присоединяются параллельным подключением. При этом присоединение со стороны подачи питания выполняется перекрёстной перемычкой, меняющей последовательность любых двух фаз из трёх

При сборке реверсивной схемы крайне важно обеспечивать двухстороннюю защиту от встречного включения: как с помощью механической блокировки, так и с использованием блокировочных контактов

Схема подключения кнопочного поста и её принцип работы

Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:

1. Кнопочный пост.
2. Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
3. Три жилы провода.

Подключение контактора к кнопочному посту выполняется так:

Определяют напряжение катушки аппарата (обычно 220 или 380).
Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2»

Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.
К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).
Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
Подключают провода от системы освещения (самих осветительных установок).

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.

На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

Примечание

: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.

Взаимодействие с другими аппаратами

Автономность умного устройства находится в зависимости от его конструктивных особенностей. Wi-Fi приспособления могут работать непосредственно со смартфона без использования каких-либо дополнительных устройств.

При подключении интеллектуального выключателя желательно использовать довольно глубокие подрозетники. Это позволит удобно уложить все подключенные провода и само устройство

В то же время для регулировки работы приборов, функционирующих на протоколах ZigBee либо Z-Wave, требуется добавочное изделие – контроллер, который выполняет роль посредника между выключателем и смартфоном.

Это же управляющее устройство применяется также для хранения пользовательских программ, например, сведения о времени автоматического включения/выключения ламп. В нужный момент контроллер передает на осветительные приборы необходимые сигналы, что гарантирует выполнение заданных алгоритмов.

С помощью современных технологий можно установить взаимодействующую сеть, состоящую из ряда умных приборов. У потребителя есть возможность настроить выключатель на зажигание света по сигналу датчика, срабатывающего при открытии дверей.

В свою очередь, включение в комнате освещения может влиять на начало работы другой бытовой техники, например, кондиционера.

Использование модулей реле Wirenboard

Wirenboard — это российское оборудования для систем автоматизации. Модули реле отлично подходят для реализации управления освещением.

Вот 6-канальное реле Wirenboard WB-MR6C v.2, стоит 3500 рублей. На реле, клеммы которых размещены на модуле сверху, подключаем линии освещения. А на входы, клеммы которых снизу, подключаем выключатели слаботочным кабелем (витой парой, как правило, удобнее всего).

Wirenboard WB-MR6C v.2

При нажатии на выключатели меняется состояние соответствующего выхода модуля. При подаче сигнала (точнее, объединения с клеммой iGND) на вход 0, все выходы выключаются. В такой схеме надо до всех групп света вести кабель питания напрямую из щита, а до выключателей — слаботочные кабели (можно и силовые, но зачем). Также у Wirenboard есть модули диммеров, модули управления светодиодными лентами разных типов. Если добавить в систему контроллер Wirenboard 6, то можно будет реализовывать сложные сценарии и скрипты, в перспективе управление голосом и прочие функции систем Умный Дом, но можно контроллер не добавлять, тогда будет простая логика работы света от выключателей.

Выключатели могут быть как импульсные (которые отжимаются обратно после нажатия), так и классические двухпозиционные.

Чем мне нравится такая схема, так это гибкостью. Всегда можно изменить назначение любой клавиши любого выключателя, можно управлять одной группой света с любого количества клавиш и наоборот — любым количеством групп света с одной клавиши (это называется сцена света). Захотели через 10 лет поставить любую систему Умного Дома — все кабели уже проложены как надо. Захотели вообще не ставить никакой автоматики — поставили обычные реле. Никаких распределительных коробок не надо, на выключатели идёт витая пара, что особенно для деревянных домов хорошо.

Подробнее про Wirenboard можно почитать в моих статьях:

• Подбор оборудования Wirenboard и проектирование системы
• Wirenboard: входы-выходы и скрипты
• BARY — Программное обеспечение для визуализации Wirenboard и не только

113, всего, сегодня

+8

Похожие посты:

1. Подбор оборудования Wirenboard и проектирование системы Расскажу немного о том, как проектировать систему Умный Дом на…
2. Сравнение систем Умного Дома: Larnitech, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC По многочисленным просьбам напишу небольшое сравнение систем Умного Дома, с…
3. Что можно установить из Умного Дома Поскольку далеко не все разбираются в том, что умеет современный…
4. Монтаж кабеля для Умного Дома Как я уже писал, самым неразумным способом экономии в строительстве…
5. Видеонаблюдение в квартире в 2021 году Какие возможности системы домашнего видеонаблюдения мы можем получить сегодня? Вариантов…
6. Умный дом Larnitech — обзор системы Larnitech — это достаточно крупный производитель систем Умный Дом. Познакомился…
7. Системы видеонаблюдения: аналоговые, цифровые, AHD и прочие Видеонаблюдением я занимаюсь с 2008 года. Я тогда подбирал системы…

Спальня

Спальня отличается от других комнат помимо прочего еще и тем, что человек остается в ней на ночь. А это означает, что одного включателя, расположенного возле двери, явно недостаточно. Иначе каждый вечер, отходя ко сну, уже раздевшись, придется отправляться к выключателю, и добираться затем в темноте от него до постели. А проснувшись, снова повторять это путешествие.

Проходные выключатели в спальне просто необходимы. Они позволяют включить свет одним прибором, расположенным, например, у двери, а выключать другим, установленным возле кровати. Конечно, их подключение должен делать человек, разбирающийся в том, как правильно подсоединить провода, чтобы все клавиши проходных выключателей работали в полном согласии друг с другом. То есть если Вы включили выключатель у двери, нажав верхнюю клавишу, то выключаться свет должен при нажатии нижней клавиши того выключателя, который установлен у кровати. К слову сказать, проходные выключатели функционируют как качели, без заданного положения.

При планировке освещения спальни желательно заранее предусмотреть возможность появления там кроватки с малышом. Чтобы не пришлось прокладывать потом дополнительную электропроводку, или пользоваться путающимся в ногах удлинителем, лучше заранее предусмотреть освещение места предполагаемого сна нового члена семьи.

Считыватель бесконтактных ключей

Этот вариант гораздо удобнее и надежнее.

Наверное, у каждого в ключах есть ключ-карта или ключ от домофона:

Разместите на стене считыватель ключей со встроенным контроллером, например Matrix IIK

Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. Ему требуется источник питания 12 В, а на плате имеется реле. Существует два режима работы: короткий импульс при подаче запрограммированного ключа или включение и выключение реле при подаче ключа. Все клавиши могут быть запрограммированы. Поддерживаются все ключи и бесконтактные карты формата EmMarine. Существуют модели, поддерживающие более защищенные от копирования, но менее распространенные карты Mifire.

Он работает как с контакторами, так и с импульсными реле. Лучше всего то, что это устройство можно спрятать, например, полностью оклеив его обоями. Диапазон показаний составляет примерно 1-2 сантиметра. Самое главное — он не должен быть покрыт металлическими деталями.

Это означает, что, во-первых, он может быть незаметен, во-вторых, вам не нужно носить с собой отдельный ключ или карту, и, в-третьих, его невозможно случайно активировать.

Этот считыватель предназначен для систем контроля доступа и имеет разъем для подключения «кнопки выхода», при нажатии которой контроллер также изменит состояние реле или подаст импульс. Вы можете оставить эту кнопку где-нибудь и использовать ее в качестве запасного варианта на случай потери ключа.
