Как подключить трехклавишный выключатель с розеткой схема

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

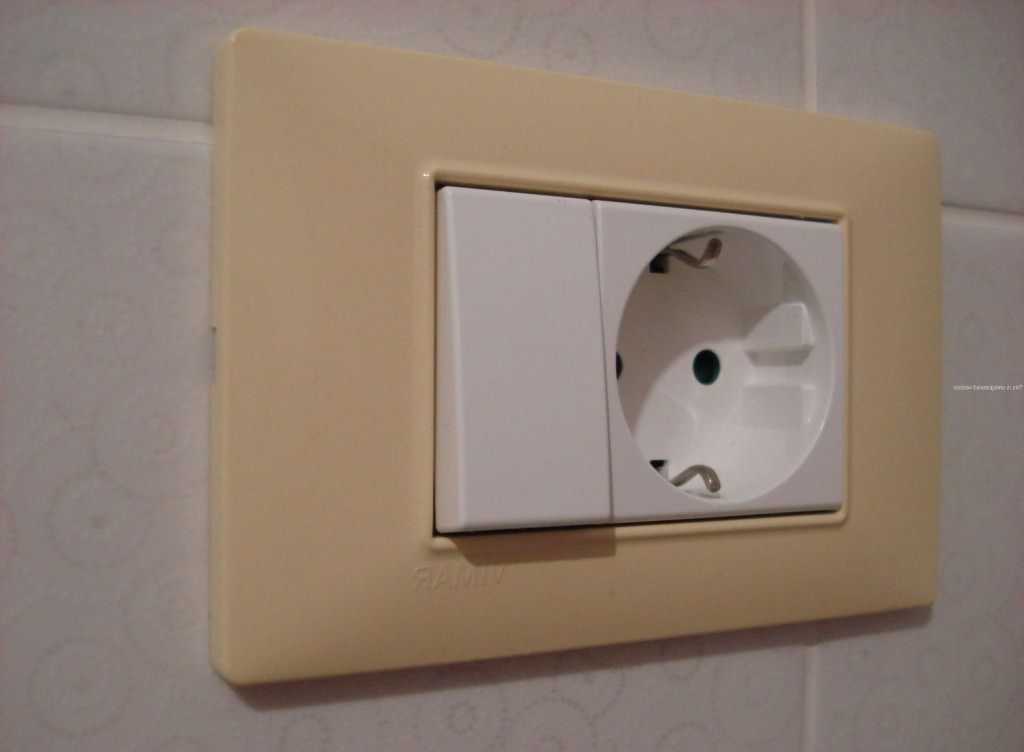

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Двухклавишный блок

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Проводка через распределительную коробку

Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.

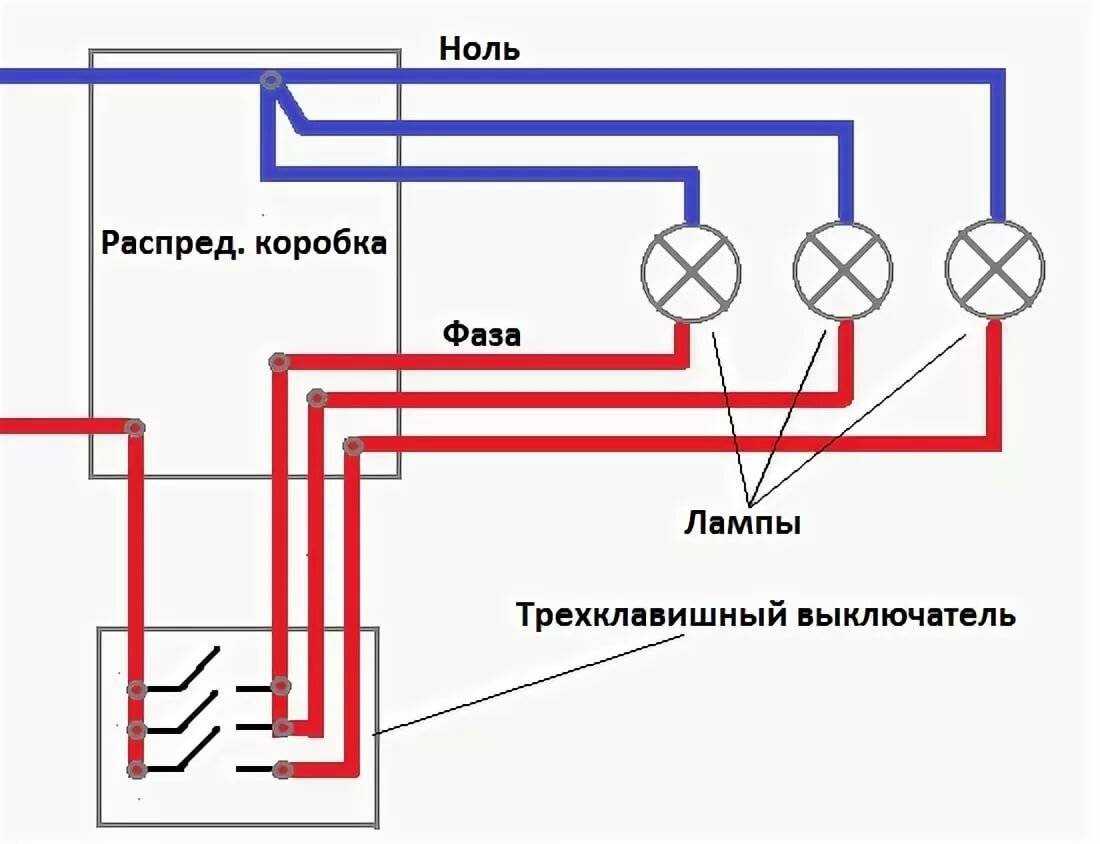

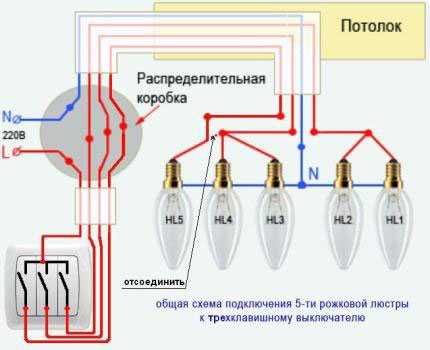

Тройной выключатель: схема подключения к люстре

L – фаза к выключателю (красный); далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры; N – рабочий ноль (синий), идет сразу на люстру и разводится клеммником люстры по группам; PE – заземление (желто-зеленый), подводится к корпусу люстры

Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.

Далее производятся следующие работы:

1. Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
2. Вскрытие имеющихся каналов и пробивка новых.
3. Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
4. Установка и закрепление подрозетников. Провода проводятся вовнутрь их.

Подключение тройного выключателя

Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).

Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.

Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.

1. Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.
2. Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.

После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.

Установка и подключение розетки с выключателями в одном корпусе

Достоинством сблокированной арматуры является не только эстетичность и эргономичность, но и простота установки и подключения. В этом случае, нет необходимости пробуривать несколько углублений в стеновой панели и тянуть к ним различные провода.

Конечно, штробы придется заделывать, однако, трудоёмкость этой операции несоизмеримо ниже, чем при замене проводки и нескольких розеток или выключателей.

Вопрос об удобстве расположения на одном уровне клавиш и штекерной панели достаточно сложен. С точки зрения классической эргономики и правил электробезопасности, оптимальная высота расположения розетки 50,0, а клавиш включающе-отключающего прибора – 130-150 сантиметров от пола.

Правила европейских норм и регламента электромонтажа, наоборот рекомендуют размещать все элементы электрической арматуры, за исключением точек подключения источников света, на одном уровне.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Компании-производители

Нередко выбор того или иного выключателя с розеткой обусловлен привлекательностью дизайна. К примеру, испанская фирма «Fede» производит модели, стилизованные под старину. Продукция немецкой компании «Gira» отличается современным изысканным дизайном. Электрика от французского производителя «Legrand» удачно встраивается в окружающий интерьер: производятся как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.

Среди российских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:

• БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
• БЭЛЛА БКВР-212 (есть индикационная подсветка);
• БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).

Блок комбинированный Бэлла БКВР-033 и БКВР-054

Указанные выключатели работают в сетях 220 В с номиналом тока 10 А. Производятся в России модели и под номинальный ток 16 А с заземлением. К примеру, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

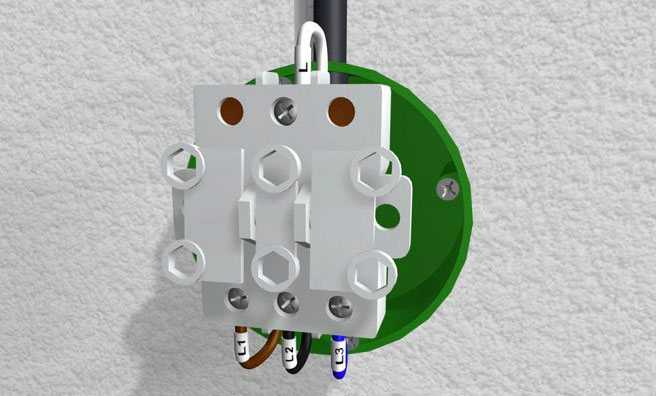

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель. После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш. Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Как подключить трехклавишный выключатель с розеткой, блок розеточный

В панельных домах широко используются трехклавишные выключатели с розеткой. Они стоят в коридоре и управляют светом в трех помещениях – это кухня, ванная комната и санузел. Розетка здесь предусмотрена для разных бытовых нужд, например чтобы пылесос включить, бритву, фен и т.д. С тех пор когда они устанавливались прошло много времени и сегодня они требуют замены. Купить такие трехклавишные выключатели с розеткой не составляет большого труда, но вот разобраться со схемой его подключения не каждый может. В данной статье я подробно разбираю схему подключения трехклавишного выключателя с розеткой, с которой Вы сможете сделать все самостоятельно.

Перед началом всех работ обязательно обесточьте квартиру или данную линию. Безопасность превыше всего.

Во время демонтажа старого блока запомните, а лучше подпишите все провода, которые будете отключать. Это позволит быстро разобраться какой провод и куда идет. В двух словах о проводах – смысл здесь такой:

• от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки;
• от этой розетки от контакта “фаза” идет перемычка на общий контакт блока выключателей (это единственный на рисунке ниже черный провод);
• от других контактов блока выключателей идут на светильники три фазных проводника.

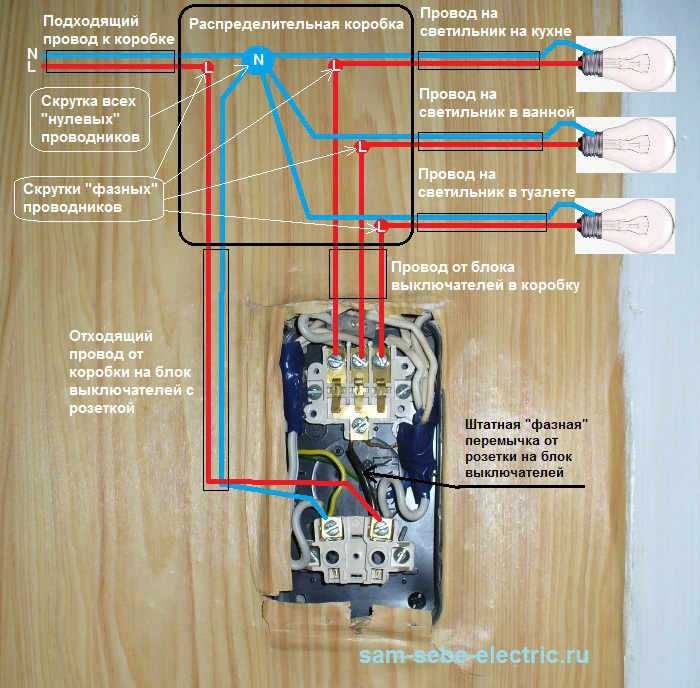

Этих объяснений думаю недостаточно, поэтому зарисовал схему подключения трехклавишного выключателя с розеткой, где все подробно расписал

Тут Вы уделяйте внимание нарисованным линиям и не особо обращайте внимание на кучу проводов в блоке, так как тут наведена самодеятельность и хозяева квартиры запитали еще одну розетку. Смотрите ниже

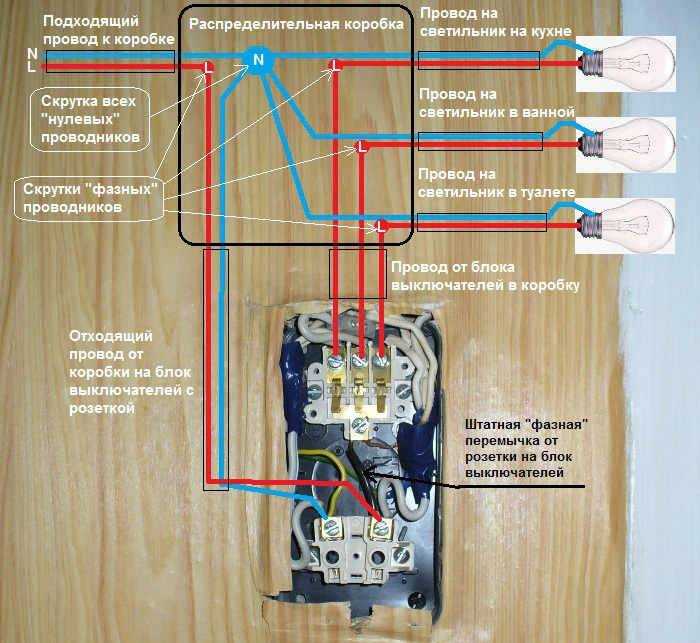

Схема подключения трехклавишного выключателя с розеткой

На фото выше уже в стену вмонтирована пластмассовая коробка от нового трехклавишного выключателя с розеткой. Она точно входит в выштробленное углубление от старого выключателя. Ее можно посадить на гипс, а можно прикрепить дюбелями. Тут выбор за Вами.

Вот ниже фотка без моего художества. Данный блок стоит в квартире у одной семьи пенсионеров. Проводка тут старая и менять ее они ни в коем случае не захотели. Часть проводов была поломана и они были наращены через одиночные клеммные колодки. Далее видим желто-зеленый проводок – это “нулевой” проводник отходящий на розетку смонтированную на кухню (это уже самодеятельность какого-то электрика).

Ниже уже поставлены на место сами переключатели. На самом деле их можно не снимать, так как доступ к болтам контактов все равно есть.

Я снял их ради интереса.

Теперь ставим корпус на место. Он крепится тремя болтами.

Ставим боковую клавишу.

Теперь другую боковую клавишу.

На заключительном этапе ставим среднюю клавишу. Вот и все трехклавишный выключатель с розеткой готов к эксплуатации. Для того чтобы его разобрать и добраться до контактов нужно выполнить действия в обратном порядке описанном здесь.

Если этих объяснений вам не достаточно, то читайте новый материал дополняющий эту статью: Дополнение к статье “Схема подключения трехклавишного выключателя с розеткой”. Тут я рассматриваю две разные схемы подключения такого блока и привожу подробные пояснения.

Учитель по физике – Вовочке: – Что будет, если вставлять магнит в катушку и вынимать его обратно? – В цепи возникает индукционный ток. – Верно! А если это долго делать? – Может родиться электрик.

Блок комбинированный-033 схема подключения.

Для подключения такого блока необходимо 5 жил проводов (ноль и фаза для розетки, и три провода на клавиши). Для этого застройщик применил два провода, двухжильный на розетку и трёхжильный на клавиши.

Перед началом работ нужно отключить электричество и проверить отсутствие напряжением индикатором.

Блок закреплён в стене сантехкабины в специальном технологическом углублении, выполненном на заводе изготовителе сантехкабин, при помощи штукатурной смеси. При демонтаже старого блока весь штукатурный слой просто вывалился из стены вместе с блоком.

Лёгкими ударами молотка пришлось штукатурку аккуратно разбить и отделить от неё провода.

Блок комбинированный-033 подключение.

От старого блока отсоединяются провода. Те, которые идут к клавишам, просто отводятся в сторону, а тот провод от розетки, который подключен к перемычке, нужно как то обозначить – для этого я применил жёлтую изоленту.

К новому блоку сначала подключаем провода к розетке. Провод, обозначенный изолентой, подключаем к контакту в розетке, к которому подключена перемычка. Для проверки розеток я применяю вот такие «контрольки». После этого напряжение можно (даже нужно) включить.

Трехклавишный выключатель с розеткой: схема подключения и назначение

Трехклавишный выключатель с розеткой подходит для управления освещением (например, ванной и туалетной комнат) из коридора либо для использования в комнате, где эксплуатируются одновременно несколько осветительных приборов. Чтобы обеспечить отсутствие сбоев в электросети, монтер должен знать, как правильно подключить тройной выключатель с розеткой.

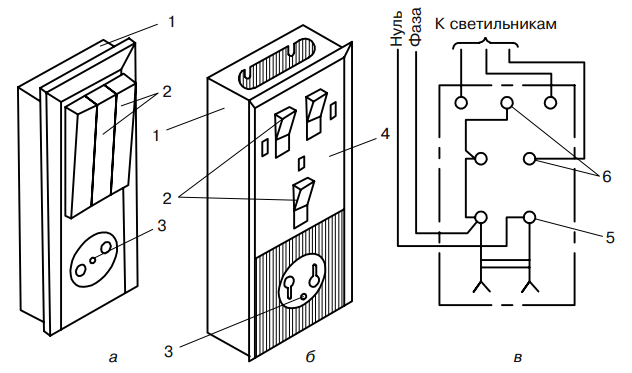

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке.

В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек.

У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Производители выключателей

Трехклавишные выключатели с розеткой «Кунцево-Электро»

Выбирать марку стоит, опираясь на собственные приоритеты. Если важны художественные качества, можно ориентироваться на ассортимент компаний Fede и Gira. Первая из них специализируется на стилях «под старину». Функциональные модели в модерновом дизайнерском решении можно найти у производителя АВВ. Некоторые из этих выключателей оснащены подсветкой со светодиодами. Среди российских компаний устройства с розеткой (с разным числом кнопок) выпускает «Кунцево-Электро».

При монтаже устройства с розеткой решающее значение имеет корректность определения нулевых и фазных проводов и правильное соединение их между собой. Только в этом случае будут обеспечены надежность и безопасность эксплуатации.

Применение, преимущества и способы использования

Трехклавишный выключатель с розеткой, несмотря на удобство при управлении, монтируют редко. Схема подключения трехклавишного выключателя с розеткой сложнее, чем обычного, ведь контактов, идущих к осветительному прибору сразу три. Этот блок имеет много функций и занимает минимальное место, так как в одном корпусе расположено сразу три устройства.

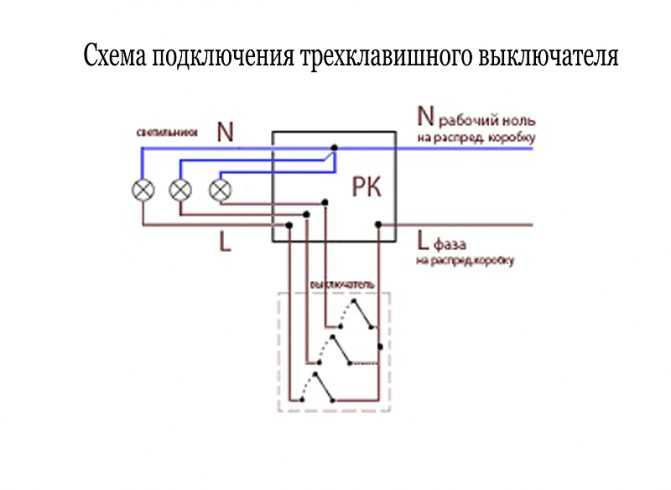

Схема подключения трехклавишного выключателя

Розетка – это отдельное устройство. Хотя она и расположена в одном корпусе, но работает самостоятельно. «Ноль» из распределительной коробки идет к ней, а «фаза» подключается от перемычки выключателя.

Среди преимуществ такого трехклавишного переключателя выделяют:

• экономию электричества;
• компактность;
• возможность управления освещенностью в различных помещениях;
• легкое регулирование и переключение источника света (если не применяют диммеры);
• возможность комбинирования освещения.

Применение трехклавишного выключателя необходимо для:

• изменения интенсивности освещения;
• управления несколькими светильниками одновременно.

Если устройство снабжено блоком с розеткой, то оно считается наиболее функциональным.

Подключение блоков с выключателем и розеткой

Теперь давайте разберем, как подключить выключатель трехклавишный с розеткой.

Подключение может быть выполнено двумя способами:

1. когда выключатели подсоединяются от розетки, такое соединение называется смешанным;
2. когда розетка подключается от одной розеточной группы, а выключатели от группы освещения – раздельное питание.

Подключение от смешанной группы

Если вы выполняете подключение своими руками, то проще осуществить соединение от смешанной группы освещения. Это тот случай, когда и розетки, и сеть освещения питается от одного группового автомата.

• На первом этапе нам необходимо снять напряжение со всех проводов, расположенных в распределительной коробке, в которой предстоит выполнять подключение. Это необходимо для безопасного выполнения работ.
• Следующим этапом является определение группового провода, приходящего от автомата в данную распределительную коробку. Как отыскать именно этот провод, мы описывать не будем, так как не раз уже писали об этом в наших предыдущих статьях.
• Теперь выполняем подключение розетки. Для этого из распределительной коробки прокидываем трехжильный провод к розетке. Один конец этого провода подключаем к фазному, нулевому и проводу заземления группового провода, а на втором конце выполняем подключение фазного и нулевого провода к силовым контактам, а провода заземления к соответствующим контактам розетки.

Обратите внимание! Если ваш групповой провод имеет только два проводника, то это фаза и ноль. Защитное заземление в старых распределительных линиях не использовали

Поэтому выполняем подключение только этих двух проводников. Место подключения фазного и нулевого проводника на контактах розетки не имеет значения.

• Следующим этапом наша схема подключения выключателя трехклавишного с розеткой предполагает подключение выключателя. Для этого от фазного контакта розетки подключаем провод к вводу выключателя. Определить его достаточно просто. С одной стороны выключателя три места для подключения проводов, а со второй стороны — только одно. Вот туда-то мы и подключаем наш фазный провод.
• Теперь фазный провод, отходящий от выключателей, подключаем непосредственно к светильникам. Нулевой провод к светильникам берется в распределительной коробке от группового провода.

После подключения всех выводов выключателя к светильникам, наша схема готова к опробованию. Если вы все сделали как велит наша инструкция, то можете не опасаться и пользоваться своими светильниками и розетками.

Раздельное подключение выключателей и розетки

Но некоторые выбирают подключение трехклавишного выключателя с розеткой от различных групп. То есть, группа освещения от одной группы, а розетка от другой.

Такое разделение нагрузок имеет свои достоинства, но лично автор этих строк считает эти аргументы недостаточно убедительными. Ну да это дело вашего выбора.

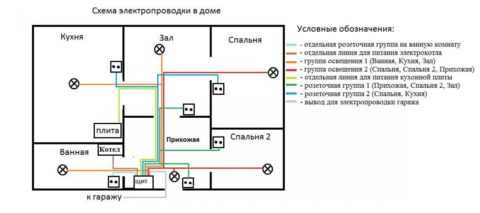

• При раздельном питании первая часть работ ничем не отличается от описанной выше. То есть, отключаем питание в распределительной коробке, отыскиваем необходимую нам группу и подключаем розетку.
• А вот подключение выключателя хоть и не принципиально, но меняется. В этом случае мы в распределительной коробке отыскиваем групповой провод сети освещения. От фазы данного провода прокидываем проводник к вводу выключателя.
• От нуля и провода заземления данного группового провода прокидываем проводники к светильникам. На последнем этапе прокидываем фазный провод от выключателя к светильникам.

Обратите внимание! Здесь и выше мы указываем, что прокидываем фазный провод от вывода выключателя к светильнику. В реальности провод прокидывается только к распределительной коробке

Туда же подходит провод от светильника. И вы просто соединяете фазные и нулевые проводники в соответствии с нашими рекомендациями.

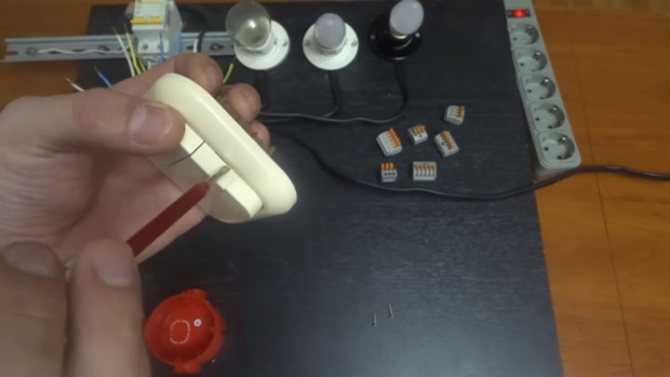

Теперь ваша розетка и выключатель, расположенные в одной коробке запитаны от разных групп как на видео. Поэтому вы должны знать, что вполне возможен такой вариант, что розетка работает, а свет не включается и наоборот. При смешанном подключении освещение при неисправности практически наверняка работать не будет.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

• экономный расход электроэнергии;
• небольшие габариты;
• привлекательный дизайн;
• возможность с одного места управлять осветительными приборами в разных помещениях;
• возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
• при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

• изменения интенсивности света одного из осветительных приборов;
• управления из одного места сразу несколькими источниками света;
• управления отдельными зонами освещения в рамках одной комнаты.
