Количество квт одного сегмента радиатора из чугуна

Тепловая отдача современных моделей

По тепловым характеристикам современные образцы изделий на основе чугуна отличаются большим разнообразием. Соответствующие модели из Чехии имеют высокие показатели по эффективности обогрева жилых пространств. Образцы под наименованием Viadrus STYL 500 состоят из секций, каждая из которых позволяет развивать тепловую мощность порядка 0,14 кВт. При этом ее сегменты почти в два раза легче и меньше по габаритам большинства известных отечественных моделей.

Секция батарей Viadrus STYL 500 вмещает в себе 0,8 литра теплового носителя. Российские аналоги с примерно тем же объемом имеют чуть меньшую отдачу, соответствующую показателю в 0,102 кВт. Они немного уступают чешским изделиям, но превосходят МС-140.

Простой расчет

Для простейшего расчета тепловой мощности батареи, в которой нуждаются помещения площадью 25 м2, потребуется вычислить объем комнаты: 25 м2 умножить на высоту 2,5 метра, получается 62,5 куб. метра. Результат вычислений умножить на удельную мощность, значение которой выбирается в зависимости от типа помещения. Для панельного дома она равен 0,041 кВт на м3. При окончательном подсчете получается: 62,5х0,041=2,562 кВт, что является показателем общей тепловой мощности, которой будет достаточно для обогрева площади в 25 м2.

Согласно простой формуле расчета далее итог вычислений делится на мощность одной секции: 2,562/0,14 кВт = 18,3. Это значение округляется до 19-ти, получается искомое число звеньев в батарее. Потребуется купить две батареи с 10 и 9 сегментами.

Сложный способ

Формула расчета тепловой нагрузки

Этот метод предусматривает использование сразу двух параметров: общей потребности обогреваемого объекта в тепле и тепловой отдаче одной секции радиатора (это значение берется из технических справочников). При вычислении первого из этих показателей учитываются следующие факторы:

• площадь обогреваемого помещения;
• этажность здания;
• высота потолка в квартире;
• наличие в доме кондиционера и отопительного камина;
• количество и общая площадь окон.

Также учитывается наличие утепления на стенах, на полу и потолке.

Потребность в количестве тепла для выбранного помещения находится в следующей последовательности:

1. Определяется его объем (площадь перемножается с высотой).
2. Результат умножается на 41 Ватт (согласно СНИП такое количества тепла нужно для комфортного обогрева одного 1 куб. метра жилой площади).
3. Полученный результат корректируется в зависимости от точного значения высоты потолка.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

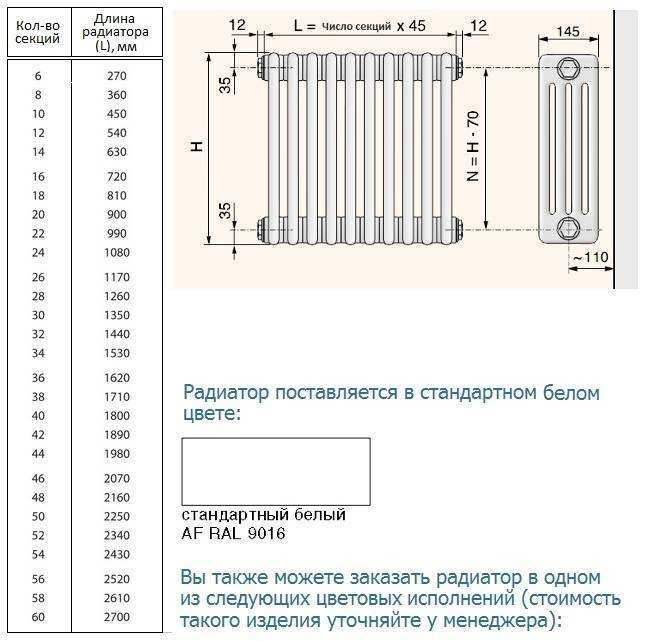

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

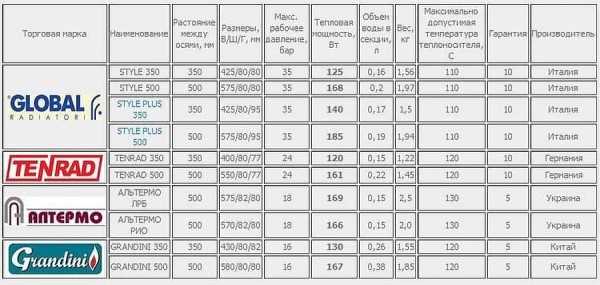

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

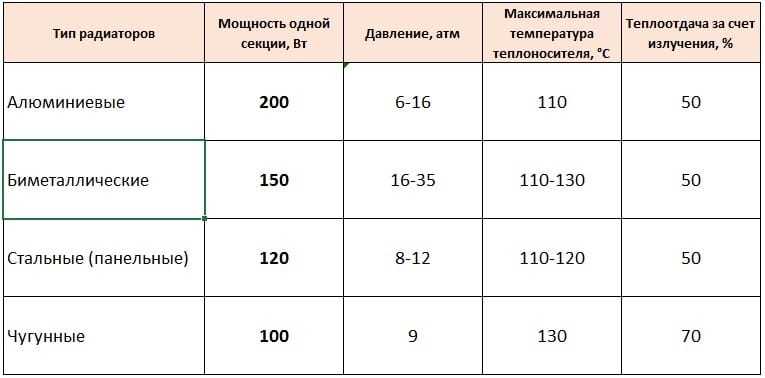

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

• биметаллическая секция обогреет 1,8 м 2 ;
• алюминиевая — 1,9-2,0 м 2 ;
• чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:

• биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
• алюминиевых 16 м 2 / 2 м 2 = 8 шт.
• чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

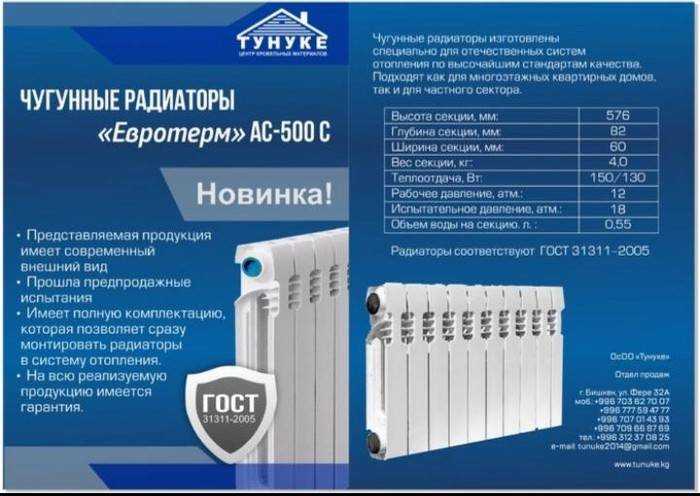

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

∆ t — температурный напор °С (0,5 х ( t _вх. + t_вых. ) — t_вн .);

t_вх – температура входящей в радиатор воды,

t_вых – температура воды на выходе из радиатора;

t_вн .- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр. выходящего 70 гр. а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр. а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

«Традиционный» чугунный радиатор МС-140М2

Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.

Расчет мощности

От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

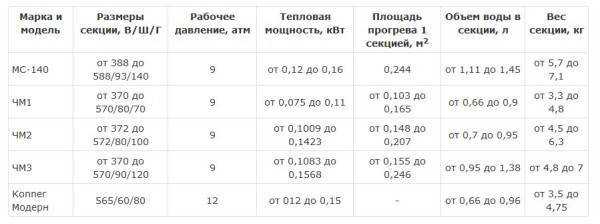

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

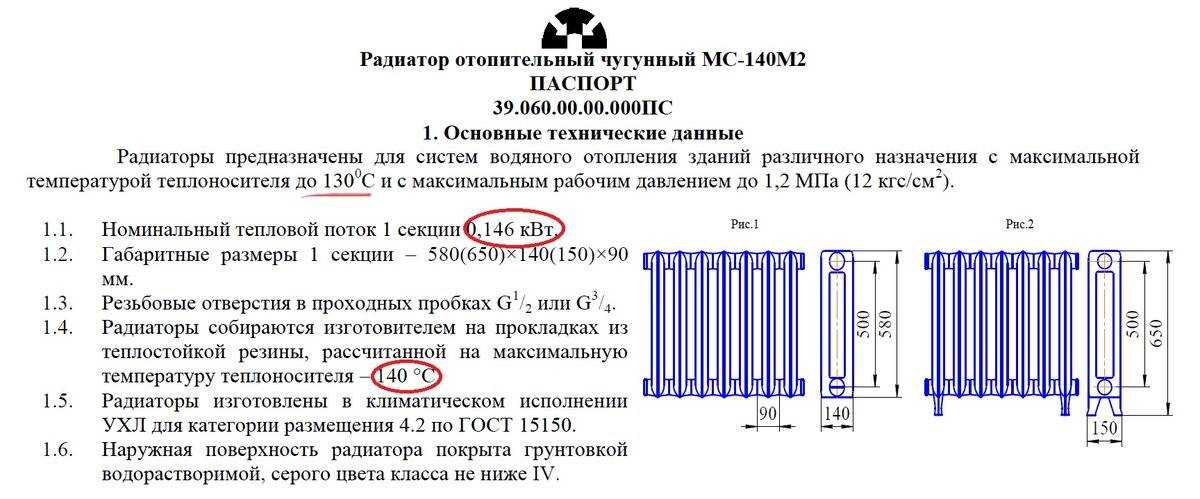

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

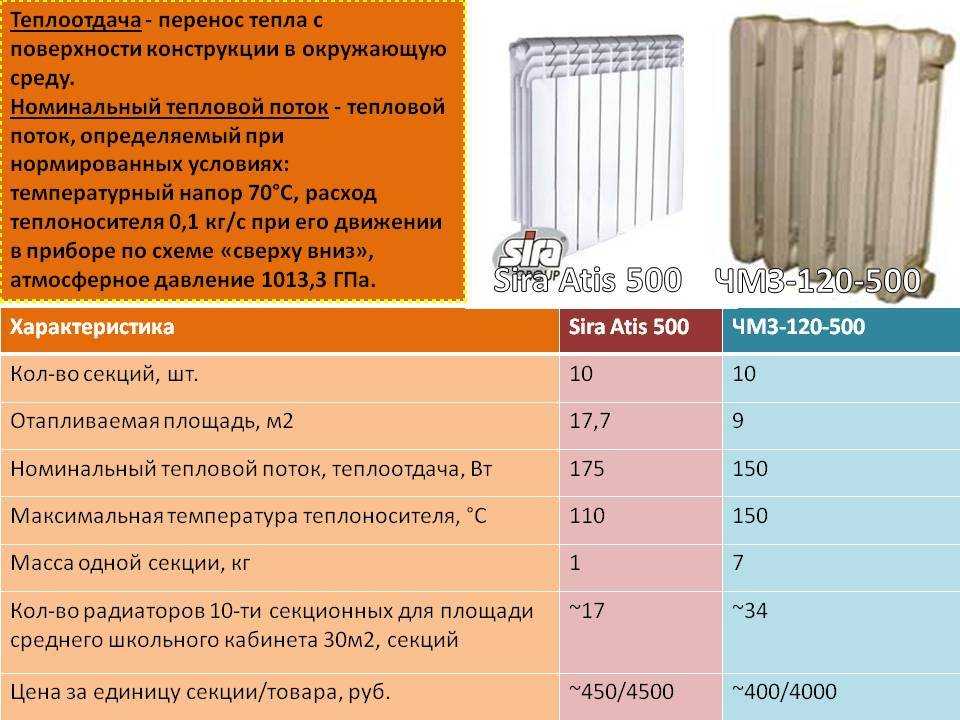

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Дополнительные факторы, влияющие на теплоотдачу

На этот показатель также влияет:

1. Тип подключения.
2. Особенности размещения.

Радиатор можно подключить следующими способами:

Большинство производителей считают, что владелец будет проводить диагональное подключение, ведь оно является наиболее эффективным. Оно заключается в подключении входной трубы к патрубку, размещенному вверху устройства отопления, и подключению выходной трубы к патрубку, находящемуся внизу противоположного конца. Благодаря этому теплоноситель сможет легко заполнить все секции и отдать тепло каждой частице радиатора отопления. При этом не нужно создавать очень большое давление для движения воды или другой нагретой жидкости.Боковое подключение предусматривает подключение труб к одной и той же секции. Входной патрубок размещается вверху, выходной — внизу. Это приводит к плохому прогреванию последних ребер. Согласно статистике потери тепла составляют 7%.

Нижняя схема подключения приводит к 20-%-ным потерям. Минимизировать потери теплопередачи в двух последних схемах подключения к устройству отопления можно с помощью принудительной циркуляции нагретой жидкости. Даже небольшого давления хватит для полного прогрева всех секций.

Размещение батареи имеет очень большое значение. Если она будет установлена криво, то в некоторых секциях образуются воздушные карманы. Теплоотдача станет меньше.

Потеря теплоотдачи может быть и такой:

• 7-10% — в случае превышения допустимого расстояния между устройством и подоконником. Оно должно составлять 10-15 см;
• 5% — в случае уменьшения расстояния между стеной и батареей. Оптимальная величина — 3-5 см;
• 7% — в ситуации несоблюдения расстояния между полом и радиатором. Оно должно составлять 10-15 см.

Площадь окраски чугунных радиаторов Вес секции батареи из чугуна Количество кВт одного сегмента радиатора из чугуна Как рассчитать количество секций для радиатора отопления
