Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%! (MISSING)Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов; величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора; диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

С помощью диммера можно менять силу свечения светодиодных ламп и ламп накаливания

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Диммер и минимальная мощность ламп

Светодиодное освещение намного экономичнее обычных ламп накаливания.

Поэтому для них подбирайте менее мощные модели, от этого чувствительность регулировки увеличится. К примеру у вас есть старая люстра и диммер под нее вместо выключателя.

Если все лампы накаливания в люстре заменить на диммируемые светодиодные, но при этом не поменять сам диммер, то с высокой вероятностью можно сказать, что люстра нормально работать не будет.

Вместо уменьшения яркости, лампочки даже могут начать моргать.

Дело здесь в том, что старый регулятор был рассчитан на минимальную мощность от 60 или 100вт, а после замены всех ламп, эта мощность резко упала в несколько раз.

Поэтому вам потребуется и соответствующий регулятор, с пределами регулировки на минимальных нагрузках от 20 или даже 5Вт.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

стандартные цоколи E, G, MR;
возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Диммер – полезное электротехническое устройство

В быту описываемые нами приспособления применяются для регулировки температуры функционирования электрических плит, утюгов, паяльников и прочих нагревательных приборов, а также для настройки яркости свечения ламп. По этой причине диммеры часто называют светорегуляторами.

Важный момент! Рассматриваемые регуляторы запрещается использовать с импульсными и трансформаторными устройствами (радиоприемники, старые телевизоры). При подключении к ним диммера они просто-напросто выйдут из строя. А вот к любым лампам накаливания и к галогенным осветительным приборам светорегуляторы можно подключать смело.

Светорегулятор для ламп накаливания

Устройство будет оберегать их, подавая на лампочки минимальный ток при включении электричества. За счет этого лампы будут работать намного дольше (как известно, чаще всего они перегорают именно из-за стартовых скачков напряжения). Некоторые современные диммеры не только регулируют степень освещенности помещения, но и могут выполнять другие функции, которые облегчают жизнь и делают ее в разы комфортнее. Навороченные светорегуляторы могут:

управляться с пульта либо голосовыми командами;
отключать и включать лампы по заранее установленному таймеру;
стать частью набирающих популярность систем умный дом;
изменять в автоматическом режиме температуру света, создавать эффект мигающего освещения.

Понятно, что недорогие светорегуляторы ничего из вышеуказанного не могут. Но со своей основной функцией – регулировкой уровня освещенности, они справляются на отлично.

Подключение диммера: инструкция и советы

Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки.

Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).

Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.

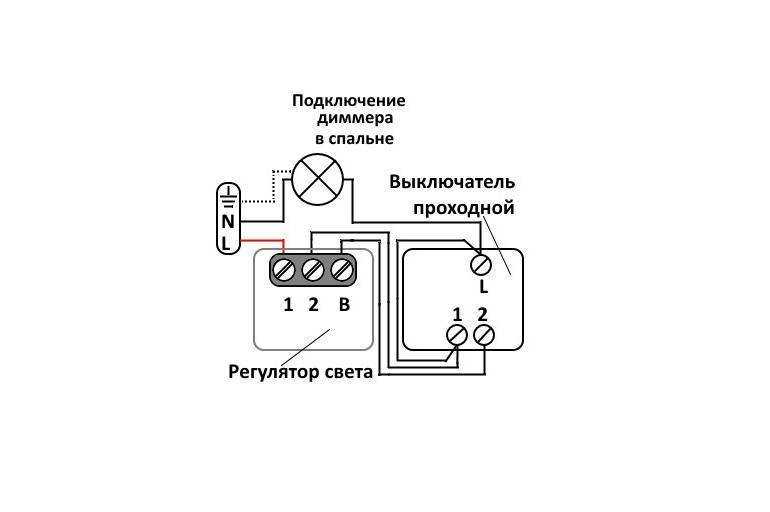

Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

Обесточить электросеть в квартире.
Установочная коробка ставится в специальное углубление для коммутатора.
В определенных клеммах коробки закрепляются жилы.
Готовый корпус помещается в штробу.
Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Часто задаваемые вопросы

Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?

Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.

Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?

Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.

Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?

Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении

При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя

Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?

Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.

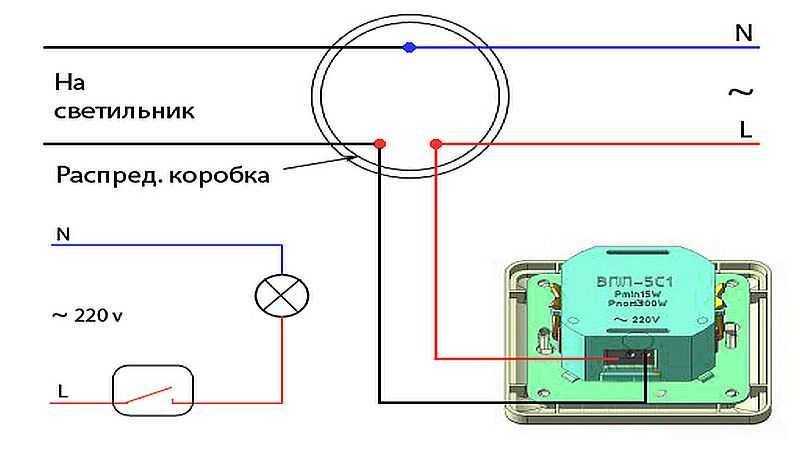

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор

Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

«L-in» – так обозначается фаза-вход;
«L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

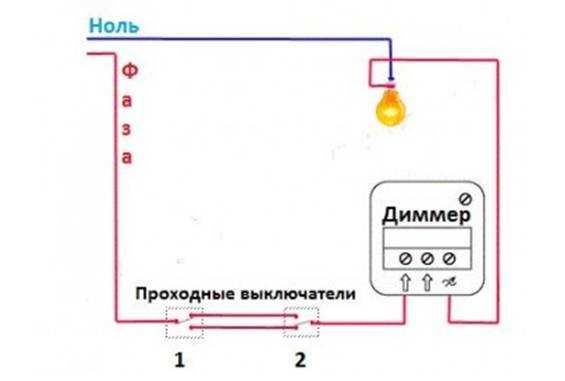

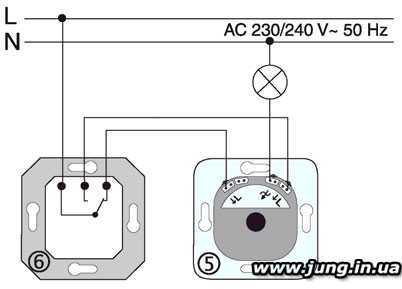

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

Монтаж кабеля от эл.щитка до распредкоробки.

Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

Lсвет — фаза уходящая на светильник

L1 и L2 — связь с проходным выключателем

Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

фаза пришла в распредкоробку

ушла с нее на проходной выключатель+вернулась обратно

ушла на проходной димммер

вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

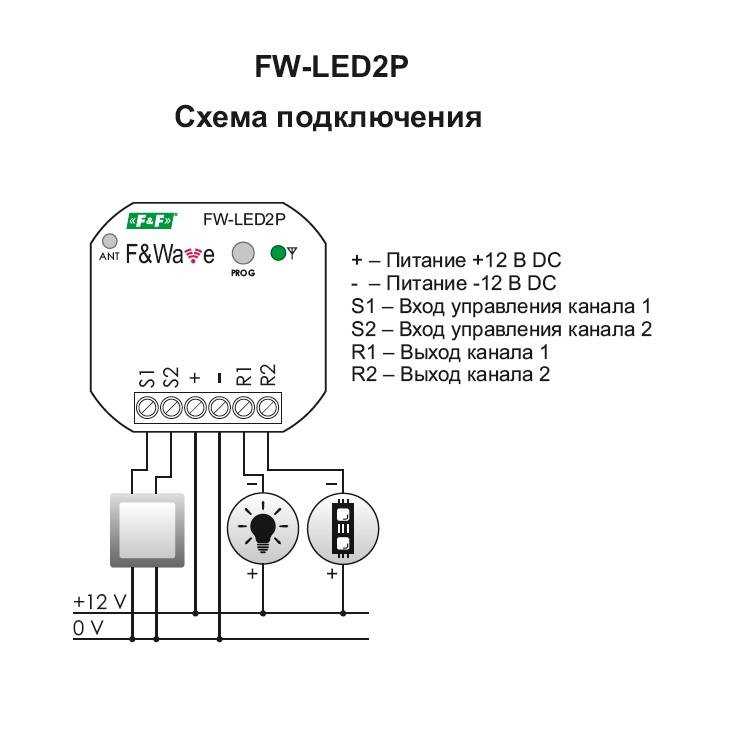

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

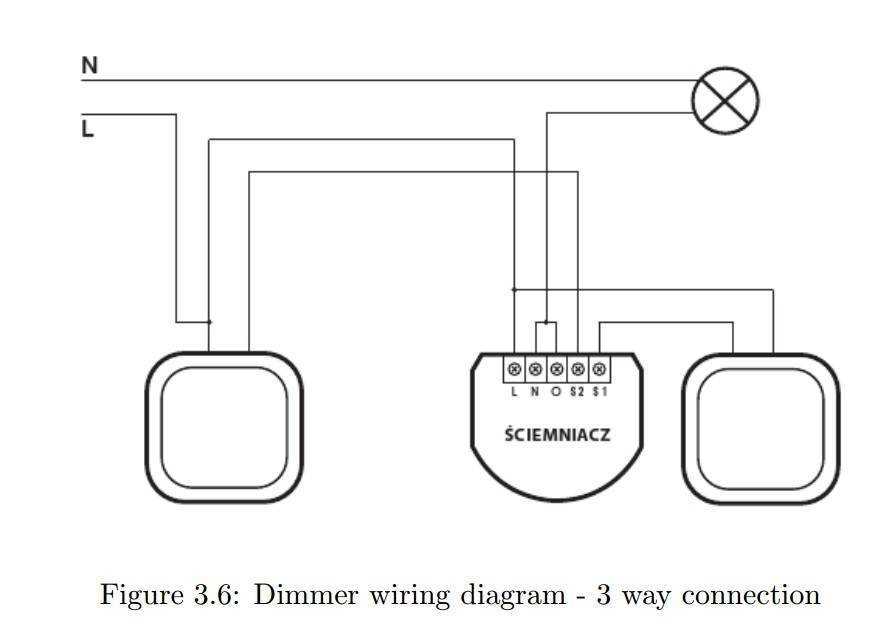

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

Использующие в работе радиопередатчик;
Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку

Не важно сенсорный это диммер или поворотно-нажимной

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Виды диммеров

Часто используются осветительные приборы разного типа: лампы накаливания — обычные и галогенные, светодиодные лампы и ленты, лампы дневного света и экономки. Иногда в одном помещении присутствует несколько типов ламп. Но вот в чем проблема: под разные типы ламп требуются различные типы светорегуляторов. Есть, конечно, универсальные диммеры, но стоимость их высока.

Диммеры отличаются не только по внешнему виду, но и по типу ламп, с которыми они работают

Итак, первоначально надо купить нужный диммер

Это важно, так как далеко не все регуляторы, которые хорошо работают с обычными лампочками накаливания, могут регулировать экономки или светодиодные лампы. Давайте разбираться какими бывают диммеры и как их выбрать

Они отличаются по типу нагрузки:

Для ламп накаливания, включая галогенные, работающие от 220 В.
Галогенные лампы постоянного тока (электронный трансформатор на 12 В).
Для светодиодных и люминесцентных ламп со стандартным патроном.
Универсальные.

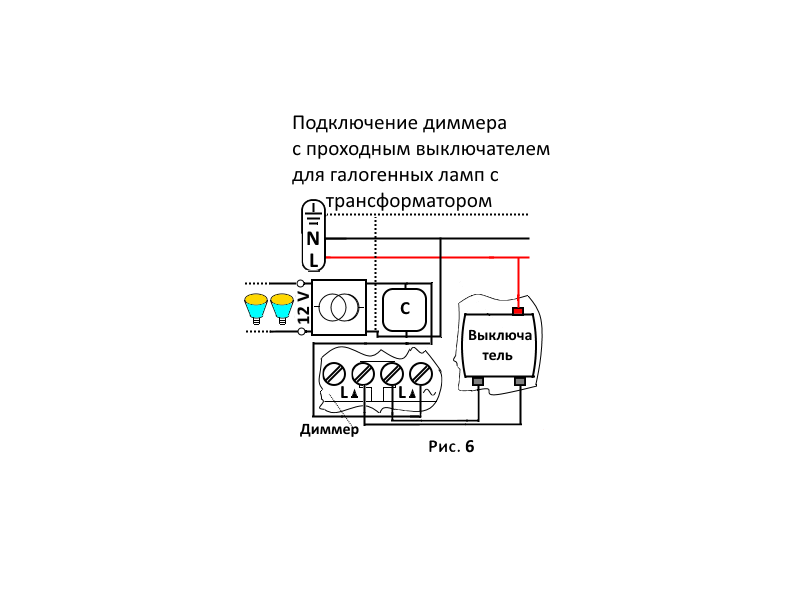

Это схема регулятора яркости для галогенных ламп на 12 В

То есть, сначала покупаете лампу, затем под тип используемых лампочек подбираете диммер. Причем, необходимо учитывать еще и потребляемую мощность. По мощности диммеры бывают следующих типов:

Небольшой мощности — от 200 Вт до 1000 Вт. Очень часто совмещены с выключателем, но могут быть и в виде отдельного устройства. Второй тип устанавливается в такой же подрозетник, как и обычный выключатель.
Мощные — выше 1000 В обычно монтируются в электрическом щите, устанавливаются на DIN- рейку, но в быту используются редко. Разве что для регулирования мощности ТЭНов и другой подобной нагрузки.

Схема диммера на тиристоре — для обычных ламп и индуктивной нагрузки (не для емкостной, к которым относятся почти все лампы со встроенными преобразователями тока)

При выборе мощности димера, следует предусмотреть запас в 20-30%. В таком случае компоненты устройства будут работать в оптимальном режиме, что продлит срок эксплуатации. При работе «на грани» или с перегрузкой, диммеры быстро выходят из строя — через пару лет. Если в сети часто скачет напряжение, это еще усугубляет ситуацию. Так что «запас» у светорегулятора по мощности должен быть. После того как выбрали тип, можно думать, как подключить диммер.
