Установка розеток в деревянном доме своими руками. сложно ли это?

И первая из них: это выбор по стоимости

Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите – разница есть. Чем они похожи и чем различаются?

Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.

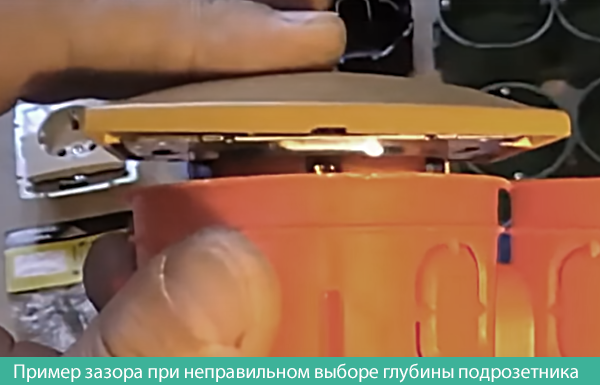

Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.

Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.

Тоже самое вроде бы и у Schneider Electric – переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.

Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».

В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.

Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.

Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте – механизм прямо вместе с рамкой можно подогнать по высоте уже после установки – т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.

Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) – вы можете это исправить за счет хода механизмов по высоте (до 20мм !).

В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» – 5 мм, потому что у них свободного места практически нету.

Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.

А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.

Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.

Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.

Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).

Но опять же цена – как «ложка дёгтя». Все всегда хотят сэкономить

И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать

Ошибки при монтаже

Причиной возгорания в деревянных домах очень часто становятся ошибки, допущенные в процессе монтажа проводки. К наиболее распространенным можно отнести следующие случаи неправильной укладки. Если кабель прокладывают без дополнительной изоляции, а сечение кабеля выбрано неправильно, деревянные поверхности будут нагреваться, и рано или поздно произойдет возгорание. Поэтому делая скрытую проводку под потолком, необходимо всегда обеспечивать качественную изоляцию кабеля. Не стоит надеяться на прочность изоляции провода, монтируя проводку в деревянную конструкцию, — это рано или поздно обернется пожаром. При высоких нагрузках, когда включены все электроприборы, может случиться пробой между параллельно идущими проводниками. В таком случае, если провода ничем не отграничены от деревянных конструкций, может случиться возгорание.

Нельзя прокладывать кабель, используя для изоляции проводки пластиковые гладкие или гофрированные трубы – они могут повреждаться грызунами, а при нагревании стать причиной пожара. Пластиковые короба и гофрированные рукава не выдерживают высокой температурной нагрузки и быстро прогорают. Даже пропитанное специальными противопожарными составами дерево будет подвержено воспламенению при соприкосновении с плавящимися пластиковыми трубами.

При прокладке проводки под плинтусом не всегда соблюдается необходимое расстояние между плинтусом и проводом. Обязательно нужно оставлять зазоры в 10-15 мм. Ни в коем случае нельзя размещать кабель в гофрированных трубах из ПВХ. Лучше заменить их на металлические трубы или специальные кабель-каналы. То же самое касается укладки кабеля скрытым способом: внутри штрабы кабель можно размещать в металлической гофре или стальной трубе. Еще одной из часто встречающихся ошибок монтажа проводки является неправильный выбор розеток и выключателей: пластиковые розетки могут быть пожароопасны при установке в деревянном доме.

Монтаж электропроводки в деревянном доме имеет множество важных требований и нюансов, которые необходимо соблюдать в целях пожарной безопасности. Знания устройства электросетей в доме пригодятся каждому домовладельцу, ответственному за состояние собственного дома, однако монтаж электрической проводки в здании лучше все-таки не производить своими руками, а доверить профессионалам. Не стоит также забывать о своевременной диагностике состояния электросетей в своем доме и соблюдении техники пожарной безопасности. Если у вас остались вопросы по устройству электросетей в домах из бруса, вы можете обратиться за консультацией к нашим менеджерам в ближайший офис компании Holz House.

Классификация подрозетников

Группа металлических подрозетников Монтажные коробки предназначены для размещения внутри стен розеток, клавишных выключателей, устройств управления параметрами бытовой техники.

Изделия классифицируются по предназначению в зависимости от материала изготовления и конструкции стен:

1. Для бетона и кирпича. Негорючие панели могут комплектоваться всеми видами продукции, которая устраивает владельцев недвижимости в плане цены и удобства монтажа. Подрозетники деревянные практически не используются, так как при высокой стоимости ненадежны в плане прочности и устойчивости к высокой температуре.
2. Для гипсокартона. Используются приспособления со специальными распорками, обеспечивающими надежную фиксацию на тонких плитах. Другим способом является крепление к монтажной платформе или стальному каркасу. Для этого лучше всего подходит железный подрозетник, отличающийся достаточным запасом прочности.
3. Для древесины. В соответствии с требованиями ГОСТ, подрозетник для дерева должны быть изготовлены исключительно из негорючих материалов. Таковыми является металл и некоторые виды пластика, обладающие соответствующими техническими характеристиками.

Одним из параметров установочных коробок является их форма и размер. Диаметр стандартной цилиндрической продукции составляет 71 мм, при глубине от 25 мм до 80 мм.

Достоинства и недостатки открытого монтажа

Все эти способы проводки для деревянного дома имеют свои достоинства и недостатки. Монтаж проводки по деревянной стене дома в гофрированной трубе проще всего, не возникает и проблем с расключением в распределительной коробке.

Минусом является неэстетичность такого способа, а также необходимость съема всей гофрированной трубы целиком, чтоб получить доступ к одному кабелю.

В этом отношении кабель-канал предпочтительнее, благо, что сейчас на рынке можно найти расцветку короба «под дерево», причем подобрать индивидуальный оттенок под цвет вашего внутреннего покрытия.

Кабель-канал удобен при монтаже — его легко открыть и закрыть, и относительно безопасен для деревянного дома, так как сам по себе производится из негорючего пластика.

Обратите внимание, что заделывать провода под настоящий плинтус недопустимо!

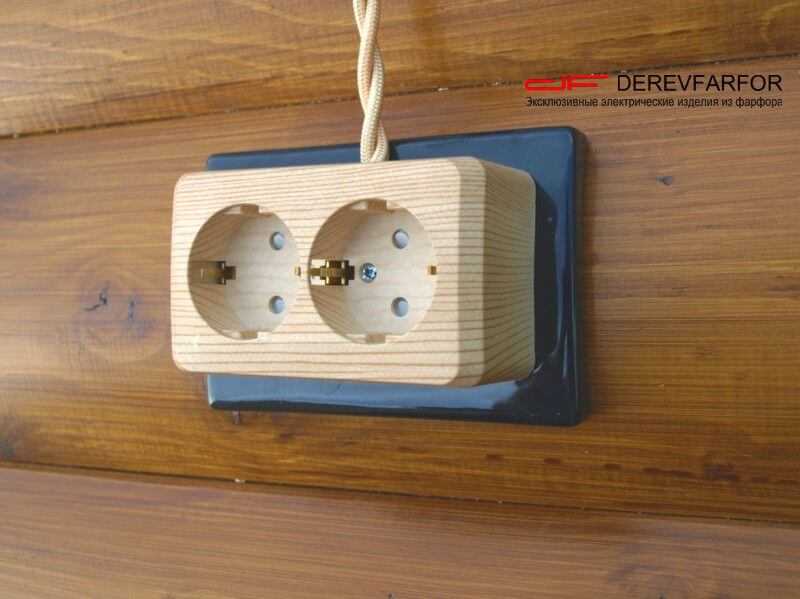

Освещение или подключение розеток с нагрузкой не более 16 А можно осуществить с помощью проводки «под старину».

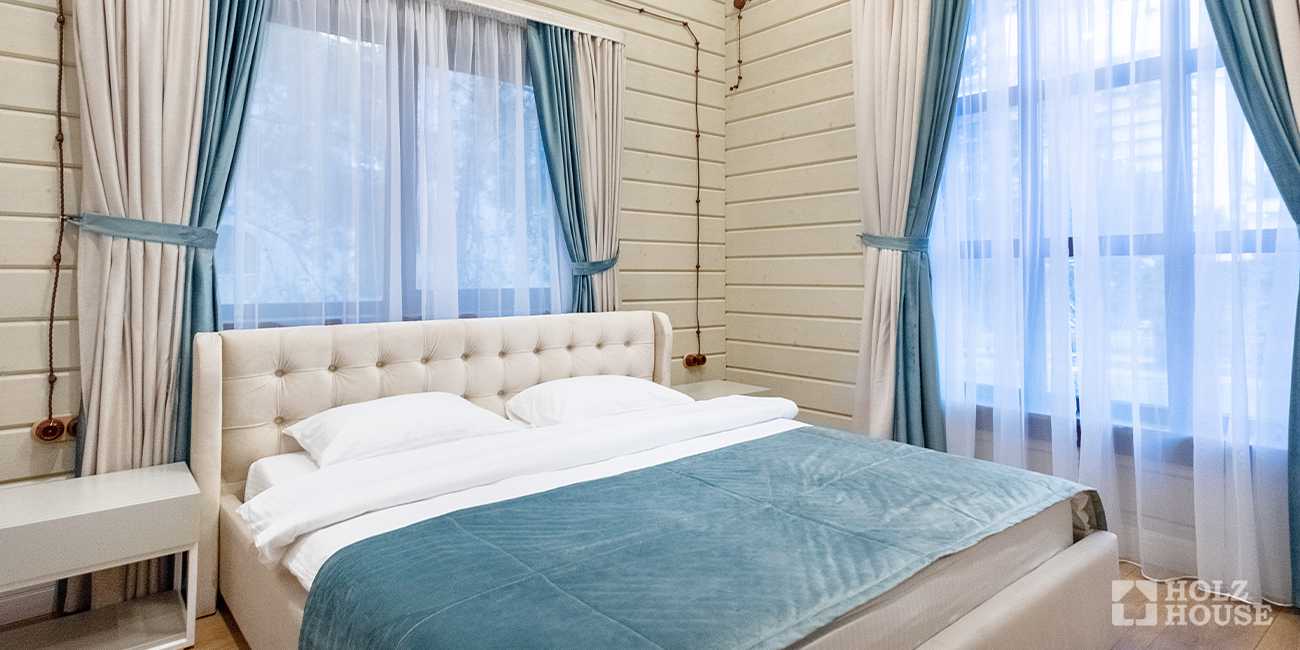

Для этого выпускаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и тому подобное. Но учтите, что для мощной нагрузки вроде сварочного аппарата нужно предусмотреть розетку, к которой подведен подходящий кабель сечением не менее 2,5 мм.

Еще несколько советов

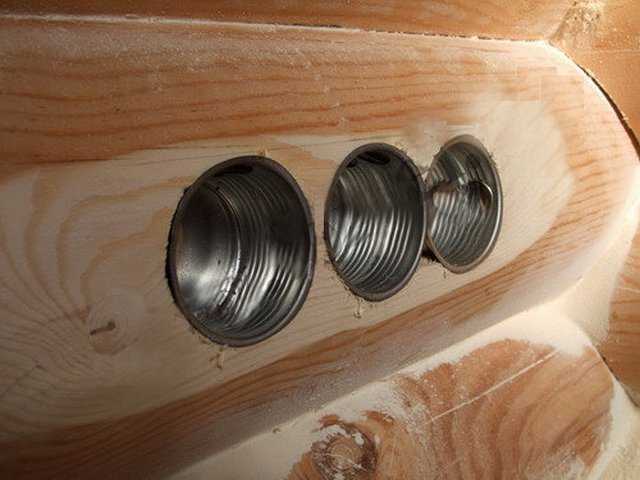

То что подрозетники из металла способны уберечь древесину от возгорания, стало очевидным. Но появляется еще один отрицательный момент о котором все в курсе, кто проживал во время СССР.

Дело в том, что любая такая металлическая деталь очень плохо фиксирует розеточный корпус и об это не следует забывать. Для этих случаев, чтобы при вытаскивании вилки ненароком не вытащить всю конструкцию, можно дополнительно монтировать пластмассовый подрозетник.

Благодаря ему:

• Значительно облегчится сам монтаж.
• Конструкция будет сидеть более плотно.
• Повысятся изоляционные качества.

Для установки можно взять обычный кухонный нож, как следует его нагреть и обрезать торчащие детали пластмассового подрозетника. После этого необходимо найти хорошую негорючую пропитку и промазать ею металлические детали и сам посадочный колодец.

Естественно если пожар начнется в другом месте, то подрозетник такая защита не спасет, но благодаря этому полностью исчезает вероятность воспламенения в самой конструкции.

Также желательно перед установкой промазывать пропиткой не только то, что описано выше, но и все близлежащие места возле проводки, как и сам кабель.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

Согласно ПУЭ:

• от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
• розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
• монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
• нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Вам также может быть интересна информация о нюансах монтажа розетки для стиралки или розетки для электроплиты.

Рекомендуемые места установки розеток и выключателей в комнате с точки зрения практичности и удобства

Проводка в деревянном доме: монтируем розетки и выключатели

Как лучше подготовить точки выхода к установке электрофурнитуры? Этот вопрос приходится решать каждому электрику во время монтажа коммуникаций в деревянных домах. Будет ли это сруб, оцилиндрованное бревно, круглый брус или блок-хаус, проблема одна — нет ровной поверхности, подходящей для установки розеток и выключателей, впрочем, и светильников, настенных бра. Существуют два способа подготовки площадок для точек: выпиливание и накладка на бревно. Мы расскажем об особенностях применения каждого из них.

Традиционный способ — выпил в бревне

Долгие годы был единственным решением проблемы. Этот метод называют по-разному: спил, стачивание, стёсывание, фрезерование и т.д. Заключается он в том, что на месте точки выхода выпиливают ровный участок по форме и размеру, соответствующий выключателю или розетке.

Что важно учесть в работе:

Стёсывание бревна — совершенно непрофильная для электрика задача, взявшись за такую работу, он сильно рискует непоправимо испортить бревно. Поэтому выпиливанием площадок обычно занимается столяр, который умеет работать с деревом и сделает всё аккуратно.

И еще — на фото неправильная монтажная коробка, обзор годных подрозетников для сгораемых материалов тут.

Если в дальнейшем хозяин дома решит перенести выключатель или розетку в другое место, его ожидает неприятный сюрприз. Когда корпус розетки уберут, в бревне останется пропиленное углубление, которое невозможно заделать. Чтобы его скрыть, придётся повесить картину или передвинуть шкаф, другую мебель.

Если планируете подготовку площадок столяром, закладывайте в сроки дополнительные рабочие дни. Потому что на подготовку одной точки в доме уходит до 30 минут.

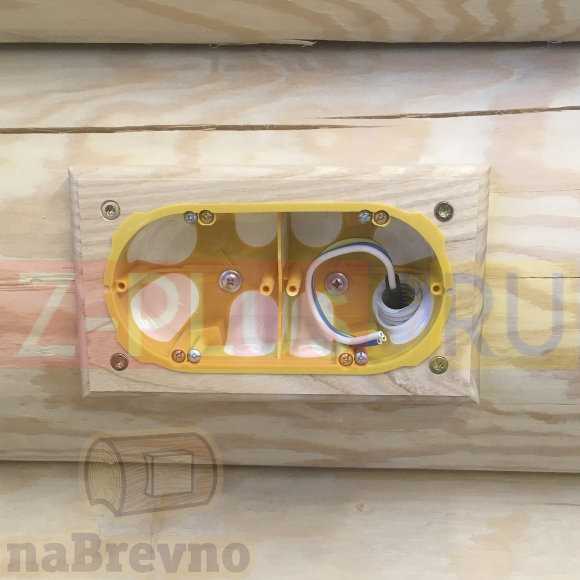

Новый способ — установка накладки на бревно

Метод простого монтажа розеток и выключателей в деревянных домах в России начали применять совсем недавно. Накладка на бревно — это приспособление для оборудования точек выхода электропроводки открытого и скрытого типа (с применением подрозетников 68 мм). Она крепится к стене и плотно прилегает за счёт вогнутой нижней части, которая полностью соответствует диаметру бревна. Верхняя часть накладки — ровная площадка для установки выключателей, розеток, распределительных/коммутационных коробок и светильников, бра. Кстати, если захотите установить розетку между бревен, то есть еще один вариант — межбревенные накладки или посмотрите еще о продукции naBrevno в наших Постах.

Особенности технологии монтажа накладки на бревно:

Установить может любой электрик. Специальных столярных инструментов не требуется.

На подготовку одной точки уйдёт 2—4 минуты.

открытого типа
пластинами«Ретро»

Накладка не требует дополнительной подгонки. Производитель выпускает изделия для брёвен с диаметром от 180 мм до 320 мм и шагом в 20 мм, что обеспечивает идеальное прилегание накладки к поверхности деревянной стены.

Наша продукция выпускается разных цветов и стилей. Поэтому легко подобрать ту, которая подходит функционально и органично дополнит интерьер.

А если вам необходимо решение для монтажа розеток и выключателей в пространство между бревен, то есть вот такой вариант межбревенных накладок.

Подходите к решению проблемы взвешено

Потому что заказчику важно, чтобы электрик и розетки установил, и не испортил эстетические характеристики деревянного дома

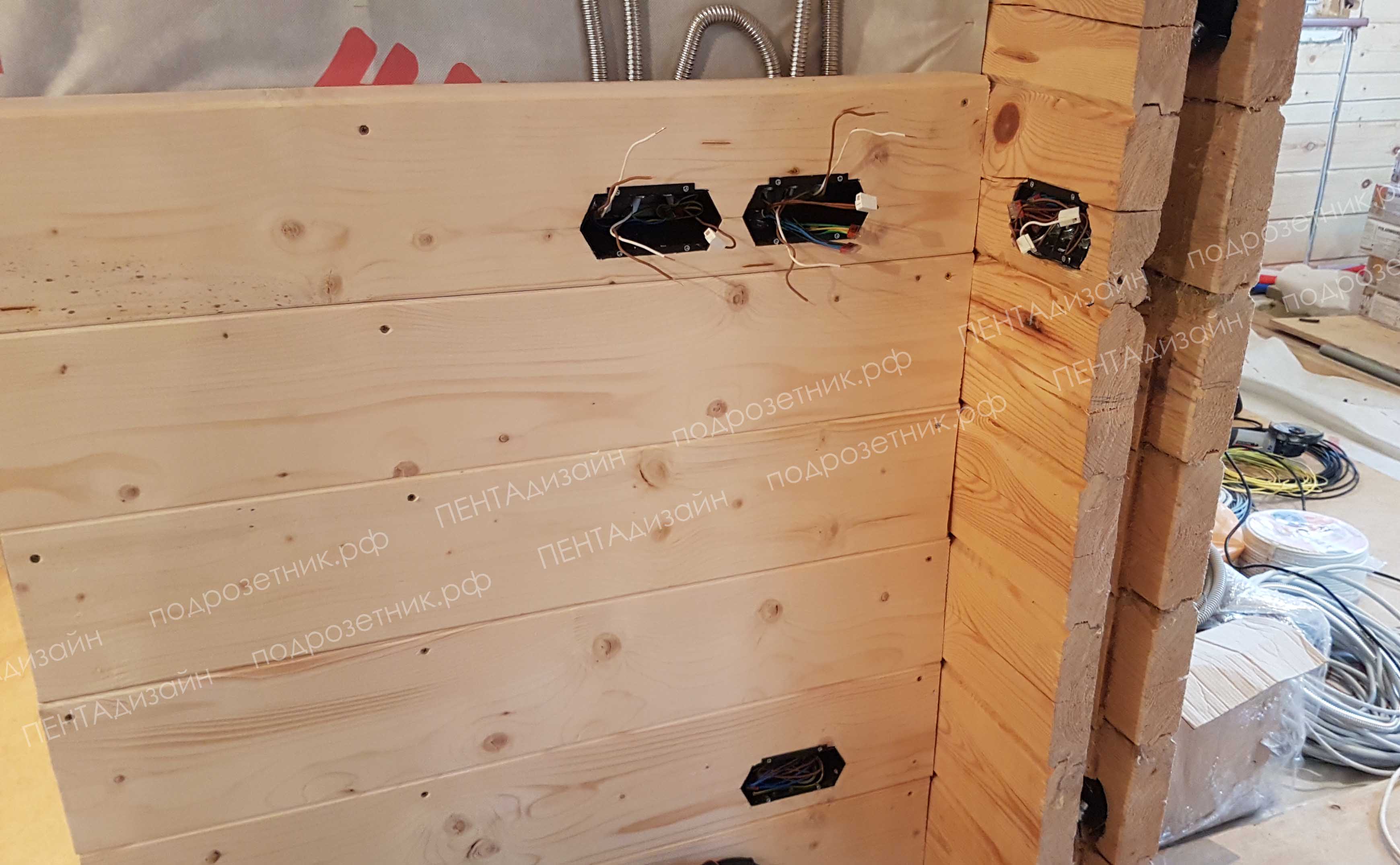

Монтаж подрозетников в деревянные стены

Порядок монтажа отличается в зависимости от типа проводки, прокладываемой в деревянном доме. Она может быть открытой или скрытой внутри стен и деревянных конструкций. Вариант со скрытой проводкой считается дорогим и трудозатратным, требующим точного планирования и предварительных расчетов.

Основная сложность заключается в невозможности переноса проводов в другое место, если возникнет такая необходимость. В любом случае целостность стены будет нарушена, а дизайн интерьера – испорчен. Поэтому в процессе планировки нужно заранее предусмотреть места расположения электроприборов и оборудования, установить соответствующее количество розеток.

Монтаж одиночных розеток в дерево выполняется не так как в бетонные или каменные конструкции. Для этих целей используются исключительно металлические подрозетники для дерева или изделия из негорючего пластика. Таким образом, предупреждается попадание искр от проводки на горючую древесину при возникновении аварийных ситуаций.

Непосредственная установка практически ничем не отличается от обычной. Единственное отличие заключается в коронке по дереву, которая не такая как фреза по бетону и кирпичу. Все крепления производятся не раствором, а шурупами или саморезами.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.Канал прокладывается ровно, в горизонтальной или вертикальной плоскостиВ строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов

При составлении плана-схемы отдельное внимание обращается на следующие моменты:

Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.Примерная схема электропроводкиПри планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.Все провода соединяются между собой в специальных распределительных коробках.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

• Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
• Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
• Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
• Установка розеток, источников света, выключателей и другого необходимого оборудования;
• Монтаж и подсоединение заземления, а также устройства защитного отключения;

Без хорошего заземления не защитить дом от неприятностей Источник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

• Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
• Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
• Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

Проверка сопротивления изоляции проводки снизит вероятность возгорания Источник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Чтобы обезопасить кабель от нарушения целостности изоляции о концы труб и коробов, выполнение протяжки сопровождается использованием специализированных пластиковых насадок, которые надеваются на торцевые части. По окончании данного процесса проводятся измерительные работы, направленные на предупреждение возможного подсоединения к электросети дефектного провода.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.

Проведение испытаний электропроводки

Установленная в здании электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала электропроводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электрической проводки в доме.

№5. Прокладка кабеля к дому

Провести силовой кабель в дом можно двумя способами:

• подземный;
• воздушный.

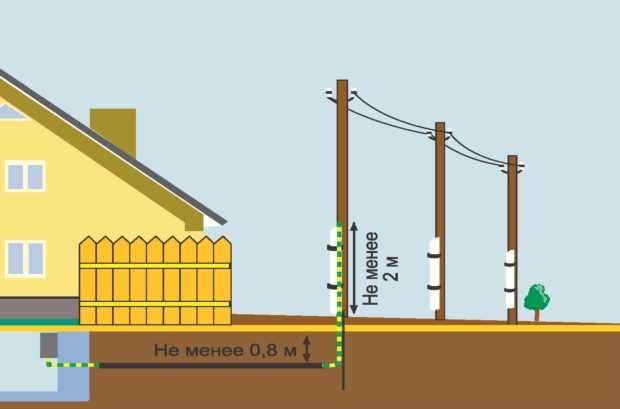

Подземный монтаж – это более надежная и современная технология, но и более сложная в реализации. Ее оправдано использовать при возведении нового дома. Под землей кабель испытывает гораздо меньшие нагрузки, чем тот, что висит в воздухе и служит дольше: он не порвется от ветра или падения на него дерева. К тому же, дом, вокруг которого не свисают провода, выглядит намного лучше. Монтаж сложный, трудоемкий и дорогой. Потребуется вырыть траншею глубиной не менее 80 см, ввод в дом проводится установкой металлических гильз из толстостенных труб. Используется силовой медный провод.

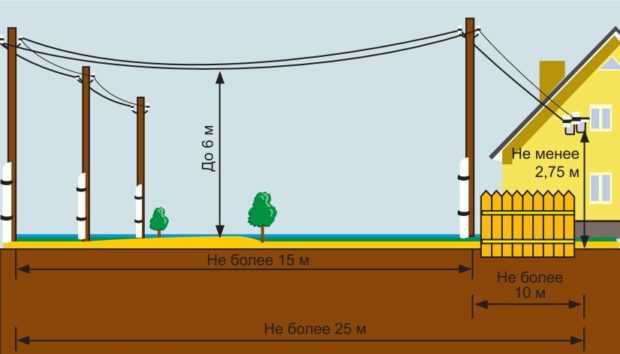

Воздушный монтаж обойдется дешевле и будет проведен быстрее, но будьте готовы в случае сильной непогоды остаться без электричества. Проведение подобных работ возможно, если расстояние до объекта не более 25 м – в противном случае придется ставить дополнительную опору, а это деньги. Для подключения используют самонесущий изолированный провод с оболочкой из сшитого полиэтилена, сечение и количество жил зависит от мощности подключения.

Внутрь дома алюминиевая проводка не заводится – используется только медная, поэтому от места подключения до вводного распределительного щита используют кабель ВВГнг. Для подключения применяют герметичные сжимы, а ВВГнг кабель, по правилам, необходимо заключить в металлическую гильзу из толстостенной трубы. В такой же гильзе кабель ведут к распределительному щитку, если последний не вынесен на улицу или не располагается при входе в дом.

Щиток устанавливают в безопасном месте, гарантируя свободный доступ к нему. В щит монтируют автоматические выключатели и УЗО.

Стандартные размеры подрозетников

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

Стандартные размеры подрозетников

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

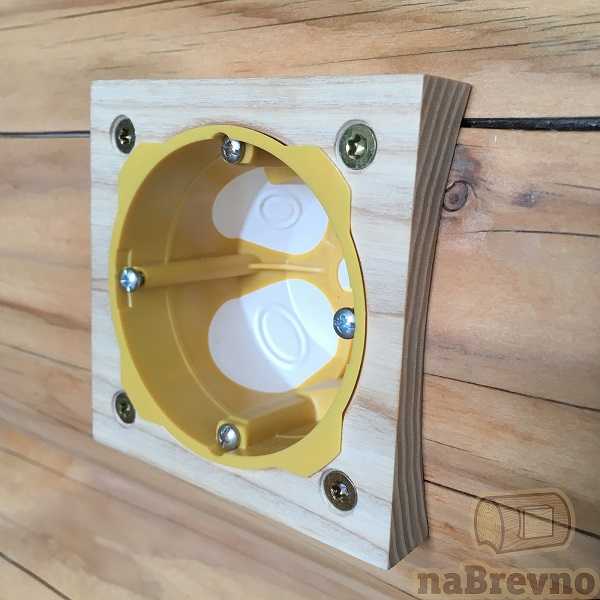

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

• Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
• Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
• Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
• Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

Укладка в трубах

Прокладка проводки в стальных или медных трубах, соблюдая оговоренные выше требования, возможна только на стадии постройки дома «с нуля».

Например, при монтаже электропроводки в доме из клееного бруса установка системы из таких труб, распаечных коробок и розеток (также металлических) осуществляется на этапе установки каркаса.

Правила скрытой проводки силовых кабелей в деревянном доме не допускают укладку кабеля в металлической или пластиковой гофре в выпиленных штробах. Укладка проводки в штробах внутри стен деревянного дома в толстостенных трубах допустима, но затруднительна ввиду необходимости изгибать трубы и делать сложные соединения при помощи муфт, фитингов или сварки.

Существует ряд требований, которые обязаны соблюдаться при монтаже скрытой проводки в деревянном доме.

Внутренняя поверхность стальных труб должна быть окрашена или оцинкована во избежание коррозии, медных — окрашена для защиты от окислов.

Применение металлорукава/стальной гофры на изгибах и переходах обессмысливает всю конструкцию — переходы обеспечиваются резьбовыми соединениями или сваркой стык-в-стык.

По горизонтали трубы электрической проводки в деревянном доме прокладываются под небольшим углом для выхода конденсата, в самой нижней точке делается отверстие для стока жидкости (не внутрь стены). Для всей системы предусматривается заземление — отдельно от заземления, которое обеспечивается проводкой.

В деревянных домах подрозетники для розеток и выключателей используются только металлические. Соединения распаячной (распределительной) коробки с входящими в нее трубами должны быть герметичны.

Во избежание повреждения оболочки кабеля острой кромкой при выходе из трубы, кромка должна быть завальцована, либо обеспечена защитной пластиковой заглушкой.
