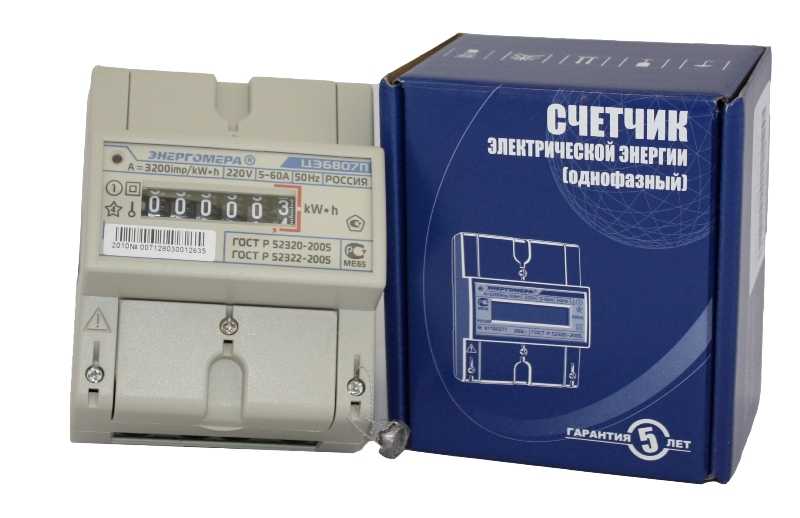

Электросчетчик цэ6807п

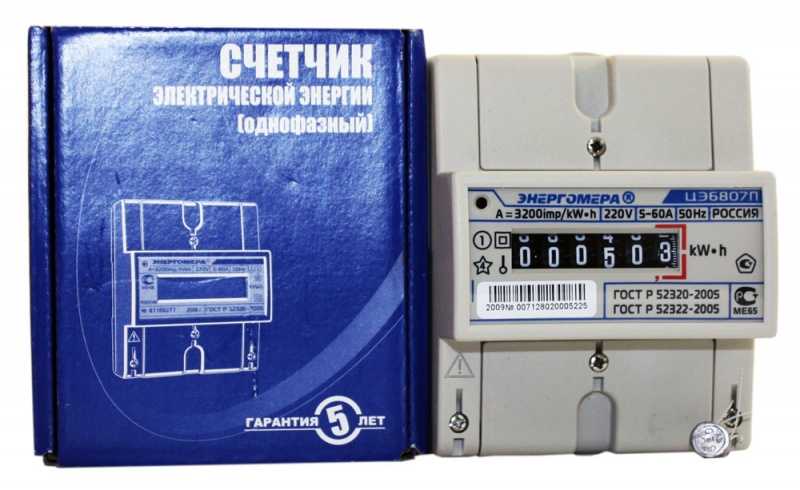

Разновидности счётчика

Выпускаются 2 основных разновидности приборов 102 и 102М (модернизированный).

Модель 102 производится в двух вариантах корпусов: R5.1, и S7.

В корпусах R5.1 производятся следующие модификации счётчиков:

• 145J – модель класса точности 1, с номинальным напряжением 230 В, величинами базового и предельного тока соответственно 5 и 60 А, укомплектована оптопортом, крепится на ДИН-рейку;
• 145JAN – дополнительно снабжена интерфейсом RS485 с внешним питанием.

Исполнения счётчиков в корпусах S7:

• 145JAKSVZ – модификация с характеристиками тока и напряжения, аналогично первой модели в прошлом списке, кроме оптопорта, укомплектована интерфейсом RS485, телеметрическим выходом, реле сигнализации переменного тока, электронной пломбой на крышке клеммного отсека и с расширенным набором параметров;
• 145JAKVZ – от предыдущей модели отличается отсутствием сигнализационного реле;
• 145JPKQVZPLC1111 – кроме оптопорта, телеметрического выхода, электронной пломбы на крышке клеммного отсека и расширенного набора параметров, дополнительно комплектуется устройством PLC и модулем связи;
• 145JPKSVZPLC1111 – аналог предыдущего исполнения, но вместо нагрузочного реле установлено реле сигнализации переменного электротока.

Модификации приборов 102М в корпусах R5:

• 145А – изделие с аналогичными параметрами тока и напряжения, снабжена интерфейсом RS485;
• 145J – соответствует по характеристикам и комплектации первой модели в предыдущем перечне;
• 148А – от первой в перечне модификации отличается параметрами тока – 10 и 100 А;
• 148J – исполнение с оптопортом, при аналогичных характеристиках тока и напряжения.

Модификации этой же модели в корпусе S7:

• 145АV – исполнение первого класса точности, напряжение – 230 В, базовый (предельный) ток – 5 (60) А, снабжено интерфейсом RS485 и электронной пломбой клеммного отсека;
• 145JV – отличается наличием оптопорта вместо интерфейса RS485;
• 148АV, 148JV – аналоги предыдущих моделей, отличаются токовыми характеристиками – 10 и 100 А.

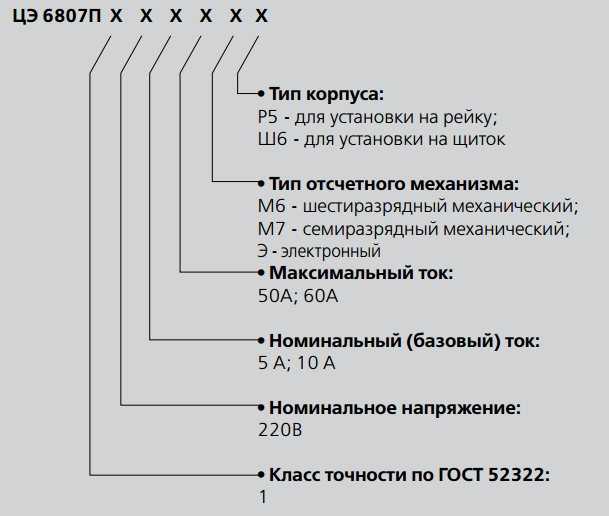

Расшифровка маркировки счётчика – Энергомера СЕ102

Как снять показания со счетчиков электроэнергии меркурий 200, 206, 233, 230, 231, 234

У перечисленных моделей интерфейс аналогичен. Управление осуществляется посредством двух кнопок (см. рис. 3). Одна, с надписью «ВВОД», служит для выбора показаний различных тарифов, вторая, на которой изображено кольцо со стрелкой-указателем, служит для выбора режима.

Лицевая панель трехфазного счетчика Меркурий 230

Процедура снятия показаний осуществляется следующим образом:

1. Необходимо установить соответствующий режим, в данном случае «А». Для переключения режимов необходимо кратковременно нажимать кнопу с кольцом, пока под соответствующей буквой на дисплее (отмечено на рис. 3 красным) не появится черточка.
2. После установки режима «A» на дисплее отобразится показания для тарифа Т1, для просмотра данных других тарифов (Т2 и Т3) необходимо кратковременно нажать кнопку «ВВОД». Число тарифов определяется настройками счетчика, их производят сотрудники энергетической компании.
3. Отображение информации производится в следующем формате:

• Наименование тарифа (Т1-Т3).
• Собственно, показания (число с двумя знаками после запятой).

Обратим внимание, что к данным устройствам имеется специальное программное обеспечение. Благодаря ему можно получить более детальную информацию при подключении счетчика к ПК

Универсальный конфигуратор для линейки счетчиков Меркурий

Межповерочный интервал механических и электронных счетчиков

В зависимости от типа оборудования временной промежуток для диагностики энергомеров будет отличаться

Важно соблюдать межповерочный интервал электросчетчика и учитывать не только разновидность, но и тип устройства — механический либо электронный

Однофазные счетчики

Таблица периодичности поверок индукционных приборов составлена с учетом технических параметров.

Тип оборудования	Величина номинального тока	Число оборотов на 1 киловатт в час	Количество цифр на счетном механизме	Класс точности	Межповерочный интервал	Примечание к устройству
СО-1	5	2500	3	2,5	8	Уже не производится
СО-1	10	1250	4	2,5	8	—
СО-1	10–40	600	4	2,5	16	Изготавливается с 1995 года
СО-193	10–40	600	5	2,5	16	—
СО-2	10	600	5	2,5	16	ВЗЭТ
СО-2	10	650	4	2,5	16	—
СО-2	10	750	4	2,5	16	—
СО-2	10	625	4	2,5	16	—
СО-2	5	1250	4	2,5	16	—
СО-2(60)	10	750	4	2,5	16	МЗЭП
СО-2(60)	5	1250	4	2,5	16	—
СО-2М	10	640	4	2,5	16	ВЗЭТ
СО-2М	5	1280	4	2,5	16	—
СО-2М2	10–30	640	4	2,5	16	—
СО-2М2	5–15	1280	4	2,5	16	—
СО-2МТ	10–30	640	4	2,5	16	—
СО-2МТ3	10–30	640	4	2,5	16	—
СО-5	5–15	1250	4	2,5	16	—
СО-505	10–40	600	5	2	16	—
СО-50	10–40	625	4	2,5	16	—
СО-5У	10–30	625	4	2,5	16	—
СО-И445	10–40	440	5	2	16	—
СО-И446	10–34	600	5	2,5	16	—
СО-И446	5–17	1200	4	2,5	16	—
СО-И446	5–20	1200	4	2,5	16	—
СО-И446М	10–40	600	5	2,5	16	—
СО-И449	10–40	210	5	2	16	—
СО-И449М	10–60	200	5	2	16	—
СО-И449М1-1	10–40	400	5	2	16	—
СО-И449Т	10–40	210	5	2	16	—
СО-И449МТ	10–60	200	5	2	16	—
СО-ЭЭ6705	10–40	450	4	2	16	ЛЭМЗ
СО-ЭЭ6705	10–40	400	5	2	16	—

Для остальных типов однофазных индукционных приборов интервал поверки составит 16 лет независимо от класса точности и количества цифр на счетном механизме.

Немного другая периодичность диагностики у электронного оборудования.

Тип устройства	Параметр номинального тока	Количество оборотов на 1 кВт/ч	Число цифр на считывающем механизме	Класс точности	Межповерочная периодичность	Примечание
ЦЭ6807А-1	5–50	500	5	2	6	МЭТЗ
ЦЭ6807А-2	5–50	500	5	2	6	МЭТЗ
Двухтарифное оборудование СЭО-1	10–50	57600	5	2	6	—
СО-Ф663	5–50	100	5	2	5	Не производится
СОЭБ-1	10–50	720	5	2	6	БЭМЗ
А100D1B	10 (60)	1000	ЖКИ	1	16	СП «АББВЭИ»

Трехфазные счетчики

Таблица периодичности поверки индукционного типа энергомеров в соответствии с техническими параметрами.

Тип оборудования	Величина номинального тока	Число оборотов на один киловатт в час	Количество цифр на считывающем устройстве	Класс точности	Межповерочная периодичность	Примечание
СА4У-И672М	3×5	450	4 (5)	2	4	ЛЭМЗ
СА4-И672М	3×10	225	4	2	8	ЛЭМЗ 1, 2, 3
СА4-И678	3×20–50	100	5	2	8	1, 2, 3
САЗУ-М670М	3×5	450	4	2	4	Уже не производится
СА4У-Т4	3×5	750	4	2	4	—
СР4У-И673М	3×5	450	4	2	4	ЛЭМЗ
СА4-И6П	3×10-60	100	5	2	8	—
Т31-F	3×10 (60)	75	6	2	8	—
HN4-СА4	3×25–50	120	5	3	8	—
ДН-4	3х5–25	300	5	2	8	Выпускается в Венгрии
А1Т-4-0000Т	5×24	—	4	2	8	—
А4-3	3×10–40	120	5	2	8	Производится в Болгарии
ЕТ414	10–40	—	5	2	8	—
ДН-4	15	100	6	2	8	Выпускается в Венгрии
САЧ-И60	3×10–60	100	5	2	8	—
САЧУ-196	3×5	—	5	2	—	Производится на Украине

В моделях счетчиков, которые не были указаны в таблице, периодичность между диагностикой — 4 года.

Для всех электронных трехфазных приборов учета межповерочный интервал составляет шесть лет.

Канал «Типичная Анжерка» подробно рассказал , а также о межповерочном интервале.

https://youtube.com/watch?v=vr2_g4aTYwY

Трехфазный счетчик электроэнергии – Энергомера ЦЭ6804

Электросчётчик Энергомера ЦЭ6804 – трёхфазный прибор, предназначенный для определения потреблённой энергии (её активной составляющей). Аппарат может применяться в бытовой и промышленной сфере, коммунальном хозяйстве и на других индивидуальных объектах.

Вид счётчика – Энергомера ЦЭ6804

Устройство и принцип работы

Корпус прибора снабжён:

• измерительным модулем, в виде электронной платы;
• тремя токовыми датчиками;
• механическим отсчетным устройством.

Пластиковая крышка закрывает клеммы. Аппарат оборудован испытательным выходом и светодиодным индикатором, сигнализирующим об интенсивности расхода.

Изделие может эксплуатироваться индивидуально или подключаться к централизованной сети контроля.

Поступающие токовые сигналы воспринимаются измерительным модулем и преобразуются в импульсы, с последующей передачей и отображением на механическом отсчетном устройстве роликового типа.

Технические характеристики

Класс точности	1
Частота измерительной сети, Гц	50±2,5
Номинальное фазное напряжение, В:
для счетчиков непосредственного включения для счетчиков трансформаторного включения	220 (380) 57,7 (100)
Номинальная (максимальная) сила тока, А:
для счетчиков непосредственного включения для счетчиков трансформаторного включения	60; 100 7,5; 10
Стартовый ток (чувствительность):
для счетчиков непосредственного включения, Iб для счетчиков трансформаторного включения, Iном	0,002; 0,0025 0,001; 0,0015
Полная потребляемая мощность параллельной цепи, не более, В*А	8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А:	0,1
Диапазон рабочих температур, °С	-40… +60
Габаритные размеры, мм	Ш33 — 169 x 235 x 70 Р31 — 110 х 143 х 66,5 Р32 — 143 x 170 x 52
Масса, кг	1,2
Способ крепления	Рейка ТН35, винты
Средняя наработка до отказа, час	160000
Срок службы, лет	не менее 30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 2500

Документация

• Руководство по эксплуатации: Смотреть
• Описание типа: Смотреть
• Декларация соответствия: Смотреть
• Каталог производителя: Смотреть

Гарантия на прибор

Производитель предоставляет гарантийное обслуживание на продукцию, если от момента выпуска прошло не более 4-х лет, включая хранение аппарата на складе.

Для принятия на гарантию, изделие необходимо предоставлять в комплекте с документами, приложенными изготовителем.

Преимущества прибора

Для прибора характерны следующие достоинства:

• запас по степени точности, согласно требованиям метрологических стандартов;
• привлекательный дизайн;
• выгодная цена;
• длительный срок эксплуатации;
• большой временной промежуток между поверками;
• надёжная защита от хищения энергии;
• возможность удалённого контроля показаний.

Разновидности счётчика

Модель выведена из эксплуатации. Производились следующие исполнения счётчиков:

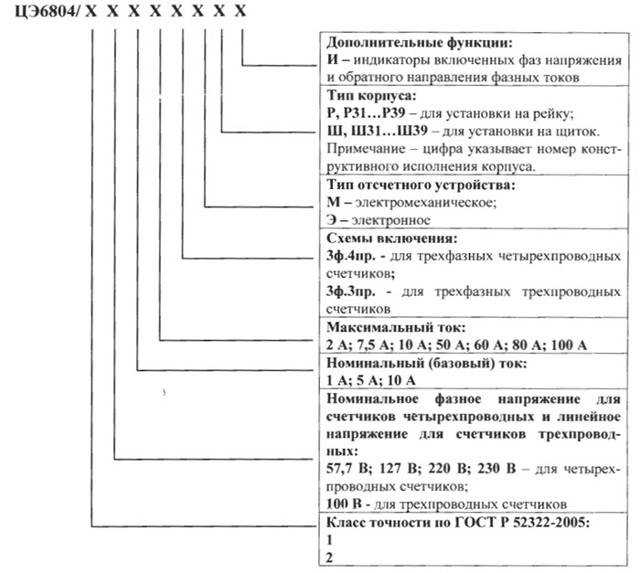

Расшифровка маркировки счётчика – Энергомера ЦЭ6804

• 1 57,7В 1-7,5А 3ф.4пр. М Ш33 И – прибор с фазным напряжением 57,7 В при величине рабочего и максимального тока 1 и 7,5 А, табло отображает 4 целых разряда, тип корпуса для установки на щитке;
• 1 100В 1-7,5А 3ф.4пр. М Ш33 И – отличается большим параметром фазного напряжения (100 В);
• 1 220В 1-7,5А 3ф.4пр. М Р31 (Ш33 И) – циферблат в 5 разрядов, величина напряжения – 220 В, крепится на рейку ТН35;
• 1 220В 5-60А 3ф.4пр. М Р31 (Ш33 И) – отличается величиной электротока (как указано в маркировке), количество роликов – 6;

1 220В 10-100А 3ф.4пр. М Р31 (Ш33 И) – разница в показателях тока (10 и 100 А);

1 220В 5-10А 3ф.4пр. М Р31 (Ш33 И) – величины электротока также отображены в обозначении, отличаются от предыдущей модели (5 и 10 А).

Снятие показаний

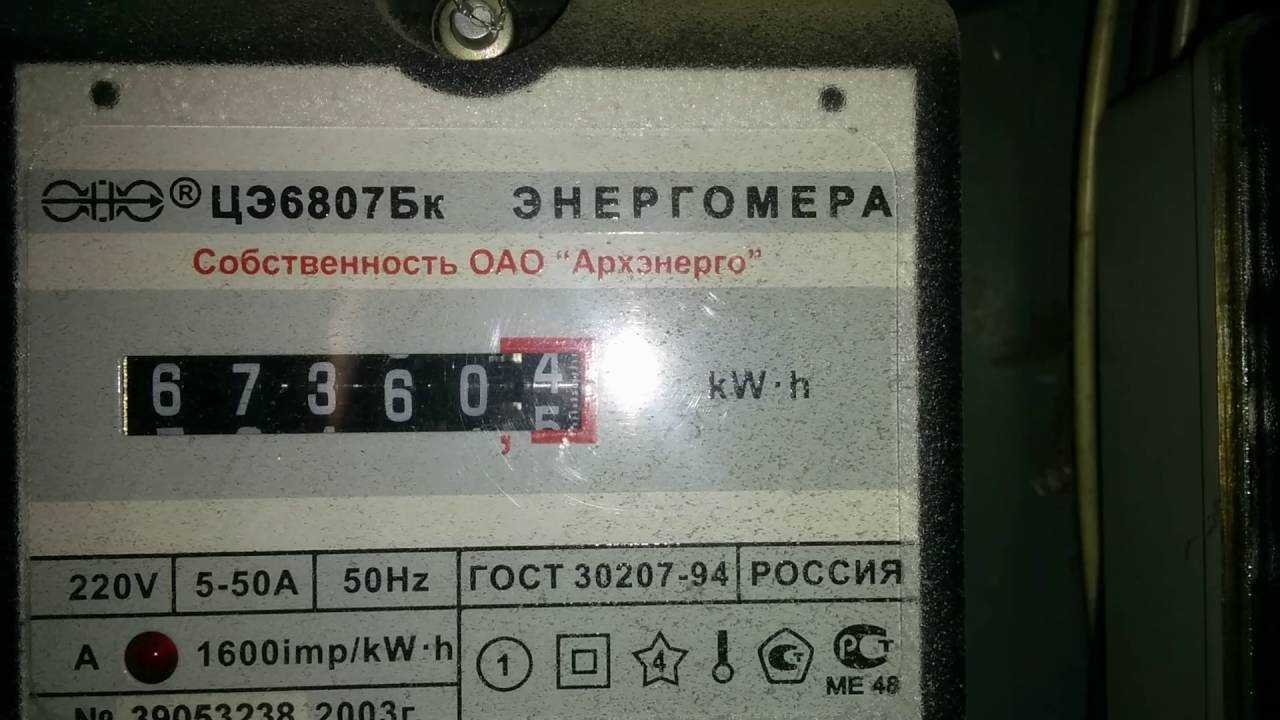

Чтобы снять показания, необходимо учитывать целое значение киловатт-часов, без учёта дробной составляющей, отделённой запятой на корпусе под циферблатом. Дробный разряд обозначен изображённой вокруг него скобкой.

Для снятия показаний  потребуется:

1. Записать текущее значение на табло, опустив начальные нули.
2. Отнять данные по прошлому месяцу.
3. Разницу умножить на тарифный план(расценку за 1 кВт).

Можно ли сэкономить

Защита прибора не позволяет безнаказанно влиять на его работу с целью хищения энергии. Чтобы сэкономить, потребителю необходимо правильно подбирать изделие, исходя из параметров сети, суммарной мощности подключённой техники и площади сечения проводов.

Подключение счётчика

Аппарат крепится на стандартную ДИН-рейку или винтами. Работы должны производиться при отключённом токе квалифицированным электромонтёром. Провода зажимаются в клеммах, с проверкой плотности, в начале верхние, затем – нижние.

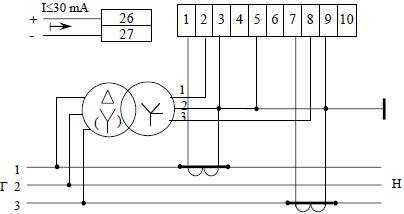

Схемы подключения приведены в руководстве по эксплуатации, входящем в комплект изделия.

Счетчик ЦЭ6803в

Электрический счётчик ЦЭ6803в – это устройство высокого класса надёжности и точности, которое подсчитывает количество использованной электроэнергии в цепях трёхфазного переменного тока. Приборы учёта нужны в основном на промышленных предприятиях, где мощное электрооборудование потребляет такой ток.

Применение и назначение ЦЭ6803в

Прибор, изготовленный российской фирмой Энергомера, измеряет активную часть потребляемого тока, подключённого к нагрузке обслуживаемой электросети. Счётчики Энергомера ЦЭ6803в ведут учёт расхода электричества только по одному тарифу. Это исключает их применение при поставке по разной цене электроэнергии в дневное и ночное время суток.

Важно! В реестре измерительных устройств электросчётчик значится, как прибор учёта и контроля потребления электрического тока. В категории «Средства измерения» счётчик значится под номером 12673-06

Условия эксплуатации

Как опломбировать счетчик электроэнергии

Конструкция электросчётчика рассчитана на определённые условия эксплуатации:

1. Температурный режим в месте установки счётчика ЦЭ6803в должен соблюдаться в пределах от – 400С до + 600С.
2. Влажность окружающей среды не должна превышать 98%.
3. Установка прибора производится в пространстве, защищённом ограждающими конструкциями от внешнего воздействия атмосферы.

Расшифровка маркировки

Как опломбировать счетчик электроэнергии

На лицевой панели счётчика видно, в соответствии с какими стандартами выпускается ЦЭ прибор. Это ГОСТ Р 52320-2005 и ГОСТ Р 52322-2005.

Маркировка содержит в себе информацию о технических условиях эксплуатации. Чтобы понять кодировку, необходимо расшифровать ряд знаков.

Например, на лицевой панели и в паспорте счётчика указана маркировка следующего содержания – ЦЭ6803в/1 1Т 220в 1-7,5А 3ф.4пр. М6 Ш33:

• дробное выражение /1 – первый класс точности;
• 1Т – счётчик делает расчёт только по одному тарифу;
• 220в – 4-х проводное подключение напряжением бытовой сети;
• 3ф.4пр – схема подключения (четыре провода для 3-х фазного тока);
• М6 – вид счётного устройства, механизм электромеханический с шестиразрядным интерфейсом;
• Ш33 – способ крепления корпуса прибора, в данном случае означает монтаж в шкафу, Р31 означает крепление на DIN-рейке.

Таблица расшифровки марки ЦЭ 6803в

Конструктивные особенности

Принцип работы ЦЭ 6803 ничем не отличается от аналогичных приборов. Электросчётчик имеет свои конструктивные особенности.

В блоке управления данные напряжения и силы входящего тока сублимируются в импульсы. Импульсная частота находится в прямой пропорциональной зависимости от мощности энергетического входящего потока. Обработку данных выполняет микропроцессор. Именно он отвечает за точный учёт счётчиком Энергомера ЦЭ6803в потреблённой электроэнергии.

Интерфейс электросчётчика ЦЭ6803в

В электросчётчике встроены клеммы, через которые происходит включение тестера для проверки технического состояния прибора. В счётчике есть энергонезависимый блок памяти. В случае аварийного отключения тока на дисплее фиксируются последние показания, дата, время и тариф.

Обратите внимание! Если светодиод «Сеть» не загорается, то нужно проверить состояние клеммных соединений. В противном случае прибор будет нуждаться в ремонте. Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока

Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока.

Технические характеристики

При покупке электросчётчика обязательно нужно ознакомиться с техническими характеристиками ЦЭ6803в. Они указаны в паспорте прибора. Например, для счётчика ЦЭ6803в Р32 технические параметры должны соответствовать следующим данным:

• класс точности – 1;
• количество тарифов – 1;
• частота входного тока – 50 Гц;
• величина номинального тока – 5 А;
• допустимое напряжение сети – 3х(230 – 400) в;
• максимальная сила тока – 60 а;
• чувствительность учётного механизма – от 20 до 40 мА;
• рабочий диапазон температуры – от + 400С до – 700С;
• класс защиты от внешнего проникновения влаги и пыли – IP51;
• габариты прибора – 141 х 170 х 52.

На что обратить внимание при покупке

Если все же вы решились приобрести и установить счетчик электричества за свой счет, тогда обратите внимание на следующие параметры:

• Тип конструкции. Механический или электронный. Механический дешевле, но менее точный. Электронный дороже, но точнее и может быть многотарифными, позволяющим экономить в дальнейшем.
• Межповерочный интервал. Для механического хороший показатель – 16 лет, для электронного – 8 – 10 лет.
• Бренд. Популярны «Инкотекс» («Меркурий»), «EKF», «Тайпит» («Нева»). В среднем, цена на однофазные однотарифные счетчики не превышает 1000 – 1100 руб. Цена на четырехфазные начинается от 2000 – 2500 руб.

Установка счётчика

Крепёж аппарата выполняется посредством ДИН-рейки или винтов, что зависит от конструкции корпуса.

Надёжность и приспособленность к эксплуатации в широком диапазоне характеристик электросети и температурных параметров окружающей среды, разумная ценовая политика свидетельствуют о преимуществах выбора данной модели электросчётчика

Электросчетчик ЦЭ6803В – это устройство, с помощью которого происходит подсчет электрической энергии в цепях переменного тока. Завод изготовитель изделия – концерн «Энергомера». Такой прибор пользуется большим спросом на рынке устройств по учету и контролю электрической энергии. В данной статье мы рассмотрим технические характеристики счетчика ЦЭ6803В, а также его размеры и дополнительные параметры.

Основные и дополнительные технические характеристики указаны в таблице ниже:

Параметры надежности:

1. Поверка приспособления осуществляется после его выпуска из производства, после ремонта и в ходе эксплуатации. Межповерочный интервал составляет 16 лет.
2. Средний срок службы устройства – до 30 лет. Электросчетчик Энергомера ЦЭ6803В имеет не только важные технические характеристики, но и доступную и приемлемую цену. Поэтому и пользуются большой популярностью.
3. Счетчик имеет гарантийный срок 4 года с момента выпуска.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной модели электросчетчика:

Вот мы и рассмотрели основные технические характеристики счетчика ЦЭ6803В. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем прочитать:

Счётчик Энергомера ЦЭ6803В – это прибор для учёта активной электроэнергии, предназначенный для эксплуатации в трёхфазной сети переменного тока.

Прибор однотарифный, с электронной или электромеханической системой отчётности. Кроме того устройство имеет энергонезависимую память — это позволит уточнить показания даже при отключённой электроэнергии.

Технические параметры устройства можно узнать из маркировки на его корпусе. Расшифровка кода представлена на рисунке:

Счётчик выпускается компанией «Энергомера», отсюда и имя собственное прибора, ЦЭ6803В – модель устройства, остальное расшифровывается так:

1. М – модифицированный, литера Ш на этом месте означает на шунтах.
2. R32 способ крепления, в этом случае в щиток и на рейку, R31 только на рейку, Ш33 только в щиток.
3. Тип отчётного устройства, чаще всего механическое, разрядность обозначается приставленной к литере цифрой, М6 для шестиразрядного устройства, М7 для семиразрядного.
4. Схема включения.
5. Номинальный и максимальный ток устройства.
6. Номинальное напряжение.
7. Число тарифов, в нашем случае 1Т.
8. Класс точности электросчётчика.

Эти параметры нужны для правильного подключения счётчика к сети. Наглядно выглядит это так. Перед нами электросчётчик ЦЭ6803В/2 1Т 100В 5-7,5А 3ф.3пр. М7 R31, это значит прибор выполнен по 2 классу точности, однотарифный. Работает при номинальном напряжении 100В, силе тока 5-7,5А, подключение на 3 провода, отчётное устройство механическое, семиразрядное, крепление только на din-рейку.

Гарантийный срок службы прибора: 4 года от даты выпуска, в том числе и в период хранения.

Срок службы, в среднем до 30 лет, межповерочный период 16 лет.

Важно! Прибор имеет ограничения по установке: монтируется только внутри помещений. При этом фактический температурный диапазон работы от -40 до +50 градусов Цельсия, при относительной влажности до 98%

Разновидности ЦЭ6308

Помимо того, что модели ЦЭ6803в различаются по техническим характеристикам, они имеют разное крепление. Способ крепления отражён в маркировке следующим буквенно-цифровым кодом:

• R31;
• R32;
• Ш33.

R31, R32

Наличие кода такого вида в маркировке аппарата означает, что его корпус оснащён зацепами. Ими счётчик крепится к DIN-рейке. Рейка представляет собой металлический профиль в виде швеллера с продольной просечкой. Планка позволяет смонтировать ЦЭ6803в вместе с автоматами защиты одновременно.

DIN-рейка

Ш33

На задней панели счётчика расположены 3 петли для крепежа болтовыми анкерами внутри щитка или шкафа. На это указывает обозначение Ш33 в маркировке устройства.

Описание прибора

По принципу действия Энергомера се 101 – электронный прибор, у которого измеряемые напряжение и ток перемножаются при использовании сигма-дельта модуляции. Затем сигнал преобразуется в величину, которая пропорциональна мощности.

Сигнал имеет импульсный характер, а суммируются импульсы счетным устройством электромеханического типа либо микроконтроллером. Результат выводится на вращающиеся барабаны или на жидкокристаллический экран. Токовых цепей может быть одна или две. В случае наличия двух – фиксируется наибольший ток.

Счетчик Энергомера ce101 относится к современным приборам, имеющим возможности для подключения счетчика к системам АСКУЭ (автоматизированного учета) или для проверочных операций. Приборы с ЖКИ обладают памятью, не зависящей от наличия питания, которая позволяет сохранять измеренные значения при отключениях от питающей сети, и жидкокристаллическим дисплеем с выводимой информацией. Если дисплей повреждается, то данные можно считать после подключения исправного экрана.

Счетчик Энергомера се 101 с ЖК-дисплеем

Подключение к системам автоматизированного учета осуществляется при помощи специальных выводов на фронтальной части корпуса, закрытых крышкой из пластмассы.

Световые индикаторы

Счетчик се 101 оснащен световыми индикаторами. На некоторых приборах два светодиода: «Сеть» и «А». Загорание одного из них, с надписью «Сеть», свидетельствует о том, что прибор подсоединен к питающей сети. Второй мигает при подключении нагрузки.

Другие модификации устройства имеют один светодиод «3200 impkW*h», работающий в двух режимах:

• при отсутствии нагрузки он горит ровным светом;
• когда появляется нагрузка светодиод начинает мигать, частота мигания пропорциональна нагрузочному току.

На некоторых моделях есть индикатор «Робр». Его загорание говорит об отсчете обратной мощности.

Если светодиод «Сеть» не горит, могут быть две причины:

1. Из-за неправильного подсоединения счетчика Энергомера се 101. Следует свериться со схемой и проверить надежность подключаемых контактов;
2. Неисправность в приборе или в самом светодиоде. Устройство необходимо отправить в ремонт.

Когда индикатор «Сеть» горит, а счетный механизм не работает, устройство также подлежит отправке в ремонт.

Светящийся светодиод электросчетчика

Внутри корпуса имеются:

• измерительный модуль в виде печатной платы, который преобразовывает мощность в импульсный сигнал;
• один либо два токовых датчика (трансформаторы тока, шунты).

Особенности индикационного табло

Счетное устройство разработано в нескольких видах и обладает особенностями:

1. Если прибор имеет индекс М6, то для считывания выводятся шесть цифр, М7 – 7 цифр, без индекса – ЖК-дисплей с семью цифрами;
2. Последняя цифра отделена запятой, на механических табло имеет красную окантовку;
3. Барабанный механизм обладает стопорами, препятствующими обратному отсчету;
4. Счетчик Энергомера с ЖК-дисплеем защищен от воздействия внешних электромагнитных полей.

Показания шестиразрядного электросчетчика

Важно! Если требуется работа электросчетчика Энергомера се 101 в условиях низких температур, то более надежен прибор с механическим счетным устройством. Заявленные пределы рабочих температур для него шире (от -40°С до + 70°С). Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением

Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением.

Функциональные возможности

• Счетчик обеспечивает учет и вывод на индикацию:
  • количества потребленной и отпущенной активной и реактивной энергии раздельно и нарастающим итогом суммарно по четырем тарифам на конец месяца и за 36 предыдущих месяцев;
  • количества потребленной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по 4-м тарифам на конец суток и за предыдущие 128 суток;
  • действующего тарифа и направления электроэнергии (отпуск, потребление);
  • максимальное значение активной и реактивной мощности за текущий и 36 прошедших месяцев раздельно по четырем тарифам.
• Счетчик измеряет и показывает:
  • среднеквадратические значения фазных напряжений и токов;
  • активную и реактивную мощность.
• Предусмотрена возможность задания следующих параметров:
  • текущего времени и даты;
  • разрешение/запрет перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
  • до 12-ти дат начала сезона;
  • до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
  • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
  • коэффициентов трансформации тока и напряжения;
  • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

Индикация и возможные неисправности

На фронтальной панели, то есть с лицевой стороны, имеются:

• Два индикатора, сигнализирующих о подключении к сети и о потреблении мощности из неё. Данная индикация выполнена на светодиодах, поэтому имеет высокую надёжность и минимальную вероятность перегорания. Этот полупроводниковый прибор в данное время является одним из самых распространенных элементов не только индикации, но и освещения;
• Отсчетный механизм.

Среди возможных неисправностей счетчика ЦЭ6803В хотелось бы отметить:

• Нет индикации сети. Плохой контакт в точке ввода питающих проводов к клеммам или отсутствие нескольких фаз за счёт неисправности на линии;
• Не мигает светодиод индикации потребления электроэнергии, а напряжение у потребителя есть, и его параметры находятся в нормальном диапазоне. Счётчик нужно отправить в ремонт, самостоятельно вскрывать устройство не рекомендуется, так как потом будет проблематично выполнить поверку и опломбировку.

В любом случае счётчик цэ6803вм и цэ6803в является надёжным и проверенным годами элементом учёта электрической энергии, применяемого как в бытовых, так и производственных условиях. В случае неисправности или появления сомнений в его работоспособности и корректности отсчёта взятой из сети мощности рекомендуется сразу вызвать специалиста из Энергослужбы.

Снимаем показания с индукционных счетчиков

Индукционные счетчики можно отличить по крутящемуся колесу, которое размещено чуток ниже рамки с цифрами.

Эти числа и есть показания счетчика. Количество цифр зависит от модели.

Как снять показания счетчика электроэнергии индуктивного и электронного

Сколько цифр списывать

Обычно на табло индукционного счетчика есть 5, 6 либо 7 цифр. В большинстве случаев крайняя цифра, пореже две, разделены запятой, цветом либо различаются по размеру. Все числа опосля запятой при снятии показаний не учитываем.

Они указывает десятые и сотые толики киловатта и не должны учитываться

То есть все числа опосля запятой не принимаем во внимание

Есть модели с 3-мя цифрами означающими и 2-мя опосля запятой

Есть счетчики электро энергии, в которых нет цифр опосля запятой. Тогда при снятии показаний пишите все цифры

Но стоит держать в голове, что есть модели счетчиков, в которых запятой нет. В этом случае при снятии показаний нужно списывать все числа. Ежели этого не делать, рано либо поздно придется доплачивать разницу, а она выходит традиционно ооочень большой.

Так что будьте внимательны.

Если неуверенны, есть ли в вашем счетчике запятая, спишите модель, заглавие и позвоните в абонентскую службу организации, поставляющей электричество. Пусть они уточнят, сколько цифр в вашем случае нужно списывать при снятии показаний. Также можно вызвать на дом контролера либо уточнить эти данные у электрика управляющей кампании.

Как снимать

Сразу опосля установки счетчика для вас выдали на руки акт, в котором указаны исходные числа.

Когда приходит снимать показания счетчика света, берете листок бумаги, переписываете туда те показания, которые есть на текущий момент (без учета цифр, отделенных запятой). Можно также не переписывать нули, которые стоят сначала до первой числа (смотрите фото).

Пример показаний индукционного счетчика

Для  дальнейшего расчетов нужны данные за предшествующий месяц. В 1-ый месяц использования вы их берете из акта установки, а в предстоящем нужно либо хранить квитанции либо вести журнальчик учета.

Где и как они будут храниться ваш выбор.

Некоторые абонентские службы работают так, что для вас и считать ничего не необходимо, просто нужно в определенный просвет времени передать данные. Их автоматизированная система сама запишет на ваш лицевой счет (или сделает это оператор), позже произведет начисления без помощи других и сформирует квитанцию. Для вас остается лишь оплатить выставленный счет. Но даже в этом случае, для контроля, можно считать сколько вы должны платить ха электроэнергию без помощи других.

Естественно, маловероятно что компы ошибутся (считают они), но не достаточно ли

Как считать

Чтобы самому посчитать электроэнергию по счетчику, от написанной лишь что вами числа отнимаете ту, которая была ранее. Получаете количество киловатт, израсходованных за крайний период.

Для примера разглядим показания на фото выше. Пусть прошлые были , текущие (цифры опосля запятой игнорируем). Считаем расход электроэнергии: = кВт.

Чтоб выяснить сколько нужно платить, нужно умножить приобретенное количество киловатт (в данном случае кВт), на план. Получите ту сумму, которую придется выложить за свет.

Если счетчик стоит долго, рано либо поздно он обнулится на первых позициях покажутся нули.

Как считать расход электро энергии в этом случае? Все чрезвычайно просто. На этот раз придется переписывать показания со всеми нулями, а перед первым поставить 1. К примеру, вы пришили снять показания со счетчика, а там лишь крайние числа отличны от нуля.

Либо, как на фото ниже, стоит лишь единица.

После обнуления может быть таковая картина, либо может быть две числа отличны от нуля, либо три

Переписываете значение как есть, со всеми нулями (но числа опосля запятой не пишем), перед первым нулем ставим единицу, а позже считаем как ранее. Давайте посчитаем показания на фото. Списываем показание, поставив впереди 1: Пусть крайние показания были Отнимаем = кВт.

Итого, расход за отчетный период составил кВт. В предстоящем показания электросчетчика списываете как до этого, без нулей, стоящих впереди и не подставляя единицу.

Как снять показания и рассчитать оплату?

При снятии показаний с этого счётчика может возникнуть только один вопрос. На части корпусов электросчётчиков цэ6803в есть графическое изображение запятой. В этом случае подаются те показания, что отмечены до неё.

При отсутствии графического обозначения подаются все цифры с табло.

На дисплее электронного отчётного механизма имеется точка, при снятии показаний ориентируемся на цифры до неё.

Уточнить количество израсходованной за отчётный период электроэнергии и рассчитать её стоимость можно следующим образом:

1. Снимаем показания счётчика.
2. От получившейся цифры отнимаем показания за предыдущий отчётный период. Получаем значение израсходованной за время между проверками электроэнергии.
3. Умножаем получившиеся число на стоимость кВт/ч из вашего тарифного плана.

Результат покажет вам стоимость израсходованной электроэнергии.

Счётчики электроэнергии «Энергомера» ЦЭ6809В выпускаются по настоящее время, эта серия широко распространена в РФ, и довольно часто встречается в продаже. Средняя стоимость счётчика составляет 3000 рублей.

Рекомендуем:  Описание и технические характеристики счетчика Меркурий 231 АМ/АТ

инструкция ЦЭ6803В

Здравствуйте, если у вас стоит счетчик Энергомера ЦЭ6803В и пришло время снимать показания, то сегодня разберем как снять и записать показания, как рассчитать сумму к оплате за весь период и за текущий месяц.

Энергомера ЦЭ6803В — это трехфазный счетчик для учета расхода электричества. Прибор считает по одному тарифу. Показания выводятся на электромеханическое табло счетчика. Данный электросчетчик может отличаться типами корпусов и установленным отсчетным устройством — это может быть 6 или 7 разрядное табло электронное, либо механическое. Корпус может быть предназначен для установки в щиток или на din-рейку.

Время поверки (межповерочный интервал) счетчика данной модели — 16 лет.

Особенности: как подключить счетчик электроэнергии трехфазный

Трехфазный счетчик, подключаемый в частном доме, имеет тот же принцип установки, хотя и немного сложнее. Обычно ввод в помещение происходит посредством самонесущего изолированного провода, который состоит из алюминиевых жил с изоляцией для фаз и несущей нулевой. Однофазный провод имеет две жилы, трехфазный – четыре. Заранее выполненная маркировка, при установке счетчика своими руками, поможет не запутаться в дальнейшей работе.

Схема подключения электросчетчика:

1. Снять напряжение, отключив автомат ввода. Для этого нужно проложить провод СИП по воздуху от линии передачи электроэнергии. В доме силовой ввод нужно проложить по гофрам или кабель-каналам.
2. Затем нужно установить прибор и остальное оборудование. В соответствие с нагрузками необходимо установить одно, двух и более полосных автомата. Чтобы не использовать УЗО можно и дифференциальные устройства.
3. Цветные провода нужно присоединить к 1,3,5,7 клемме прибора через соответствующий вводный автомат: фаза «А» – желтого цвета, «В» – зеленого, «С» – красного и «N» – синего.
4. Аналогично нужно присоединить провода домашней сети разного цвета к 2, 4, 6, 8 клемме. Должно получиться что, провод внешней сети красного цвета будет подсоединен к клемме 1, а в доме этот же провод будет на клемме 2.

К УЗО цветные провода нуля и фаз нужно подключить, не нарушая последовательность.

Преимущества прибора

Прибор отличается следующими положительными особенностями конструкции:

• защитой, исключающей выход из строя по причине неправильного подключения или превышения нагрузки;
• удобным размещением контактов для подключения проводов;
• разнообразными способами монтажа, включая комбинированные;
• простотой и надёжностью;
• возможностью передачи данных посредством различных видов интерфейса;
• доступностью ценовой политики;
• универсальностью и широким выбором возможных функций, включая многотарифный учёт показателей.

Кроме основного назначения прибор может использоваться для определения дополнительных характеристик электросети.
