Нулевой защитный проводник: обозначение на схемах и правила монтажа

Что такое нулевой провод?

Нулевой провод — это проводник, который соединен с заземленной частью трансформатора.
Если однофазные нагрузки (220В) потребителей, распределены неравномерно, то в системе возникнет так называемое напряжение смещения нейтрали (перекос фаз), которое вызовет несимметрию напряжений нагрузки. Это может привести к тому, что часть потребителей, будет иметь пониженное напряжение, а часть повышенное. Повторные заземления «нуля», позволяют снизить перекос фаз и выровнять фазные напряжения, отводят часть грозовых и коммутационных перенапряжений, обеспечивают время срабатывания автоматов защиты(которое регламентируется нормативными документами) и т.п.

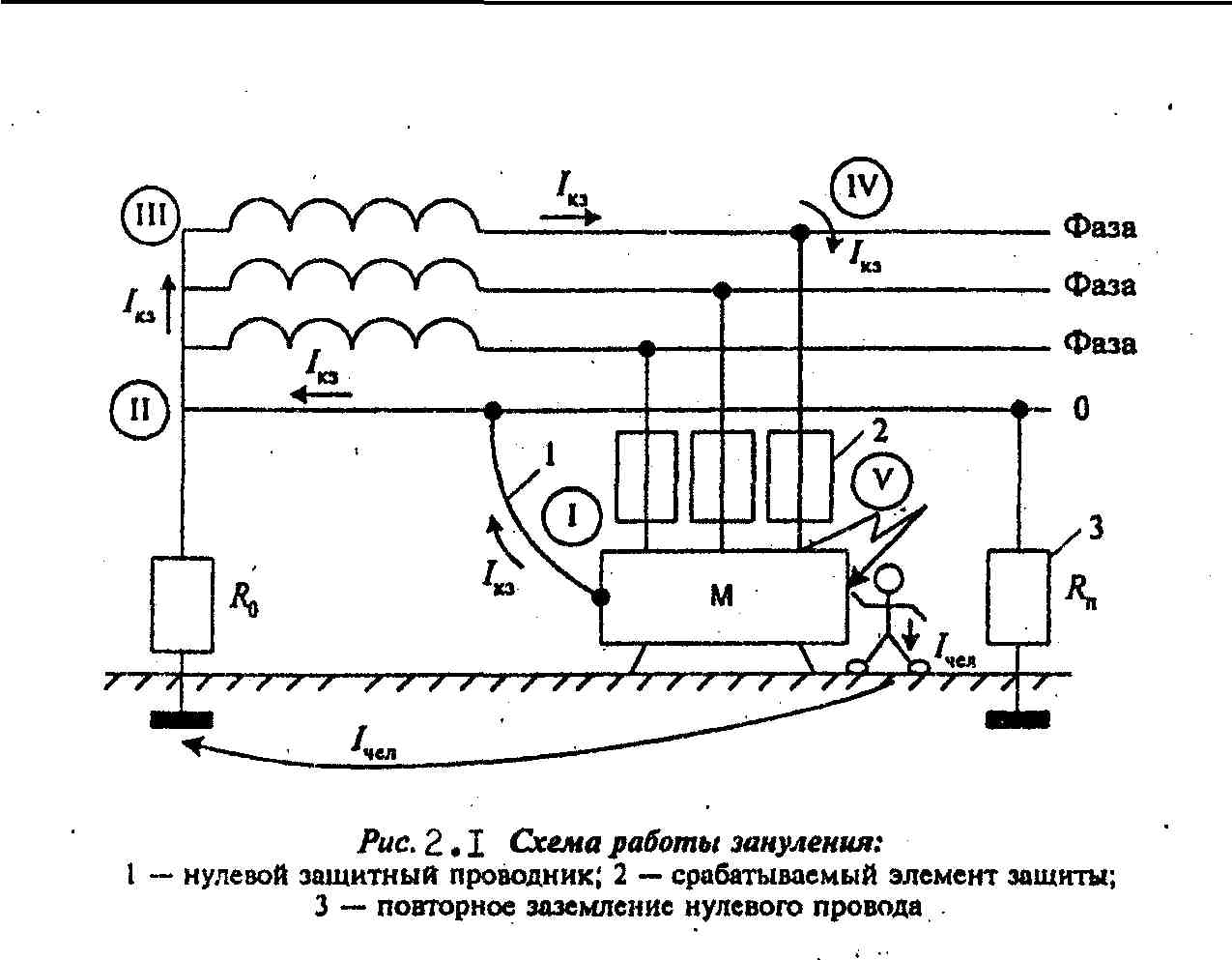

Помимо выполнения защитных функций, заземление нуля может дополнительно быть функциональным для некоторых видов оборудования загородного дома —
например некоторых марок энергозависимых газовых котлов. Электроника отдельных, так называемых фазозависимых моделей, считает ситуацию с появлением потенциала на нулевом проводе относительно земли, как аварийную и отключает оборудование. Эти же фазозависимые газовые котлы не работают от переносных генераторов без нулевого провода — в которых присутствуют две фазы по 110В.

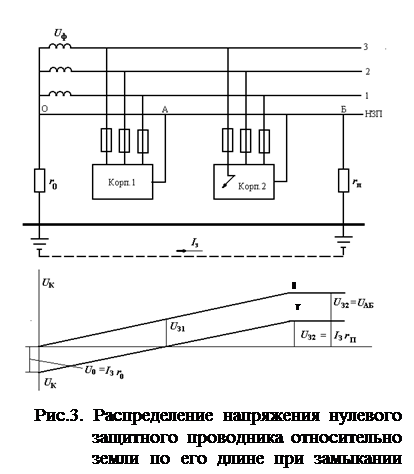

Если рассматривать аварийную ситуацию на ВЛ, например обрыв или прогорание нулевого провода, то отсутсвие или несоответствие (повторных заземлений ВЛ) нормативам, может привести к непредсказуемым последствиям для потребителей.

Определение PEN (совмещенный нулевой рабочий и защитный проводник) «появилось», когда для повышения уровня электробезопасности в электроустановках жилых и общественных зданий, был введен в действие первый из комплекса стандартов ГОСТ Р 50571.1 (дата введения 01.01.95) на базе нормативов МЭК (Международная электротехническая комиссия).
Комплекс новых стандартов внедрил «Типы систем заземления» для электроустановок напряжением до 1 кВ, где каждая система является общей характеристикой питающей электрической сети и электроустановки здания. В главе 1.7 ПУЭ 7-го издания (2002г.) дана классификация электроустановок в отношении применяемых систем заземления.
В настоящее время электросети частных домов, дач, которые запитаны от ВЛ — относятся (по ряду причин) к системам заземления TN-С, TN-C-S или ТТ.
Систему ТТ рассматривать не будем (другая тема).

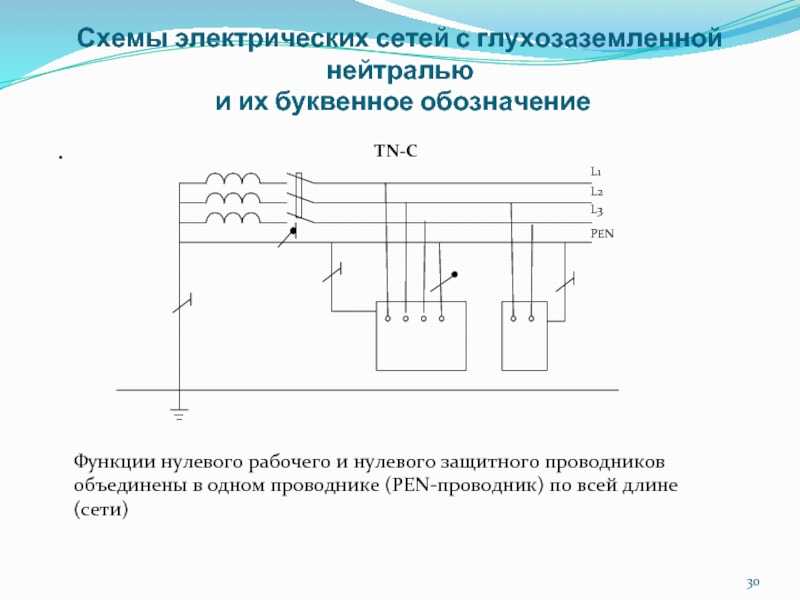

Система заземления TN-С ещё осталась во многих загородных домах старой застройки, где не проводилась реконструкция электропроводки.
В связи с тем, что система TN-С запрещена для однофазных потребителей в новом строительстве и при реконструкции электросетей зданий (это требование не распространяется на ответвления от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии — 1.7.132) — её тоже рассматривать не будем.

У электроустановок с типом системы заземления TN-C-S нейтраль питающей линии (PEN) раделяется на нулевой рабочий проводник (N) и нулевой защитный (PE), а линии групповой сети, прокладываемые от групповых щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
В системе TN-C-S все открытые проводящие части эктроустановки имеют непосредственную связь с точкой заземления трансформаторной подстанции.
В соответствии с п.1.7.102 на вводах ВЛ к таким электроустановкам должны быть выполнены повторные заземления — сопротивления которых нормируются.

Для обеспечения электробезопасности, должен быть выполнен комплекс требований, как к заземлению, так и к электропроводке частного дома, указанных в главах ПУЭ
(гл.1.7 и гл.7.1)..

Эти требования взаимосвязаны и их частичное выполнение может привести неблагоприятным последствиям.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

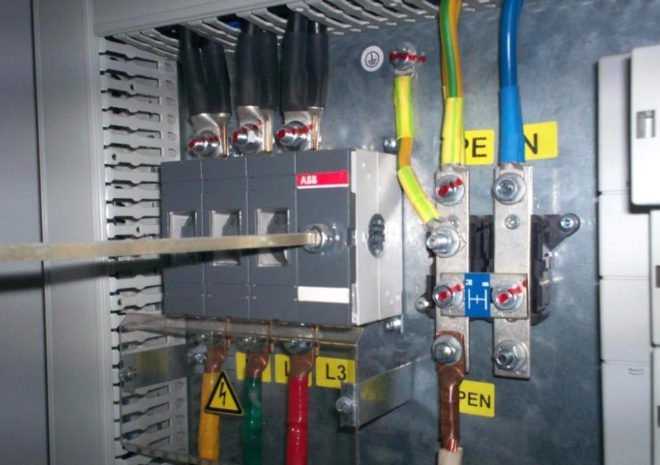

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Стальные трубы электропроводок.

Стальные трубы всех диаметров могут быть использованы в качестве нулевых защитных проводников при относительно небольших расстояниях от подстанций до электроприемников и алюминиевых проводников. При медных проводниках, проложенных в трубах, водогазопроводные трубы диаметром мнее 2″ и электросварные диаметром до 47 мм могут быть использованы в качестве зануляющих. При больших диаметрах труб и при медных проводниках не соблюдается условие 50%-ной проводимости. При изменении диаметра водогазопроводных труб по ГОСТ 3262 — 75* от V2″ до 2 7:” сопротивление уменьшается с 2,2 до 0,7 Ом/км. При изменении диаметра электросварных труб по ГОСТ 10704 — 76 * от 20 до 59 мм сопротивление уменьшается с 2.8 до 0,9 Ом/км. Алюминиевые оболочки кабелей. В качестве нулевого защитного проводника часто используют алюминиевые оболочки кабелей. Активное сопротивление алюминиевой оболочки кабелей при изменении сечений жилы трехжильного кабеля от 6 до 240 мм” уменьшается от 1,045 до 0,215 Ом/км в кабелях с алюминиевыми жилами и от 0,985 до 0,212 Ом/км в кабелях с медными жилами. При использовании четырехжильного кабеля активное сопротивление нулевой жилы и оболочки при изменении сечения жил кабеля от 6 до 185 мм” уменьшается от 0,867 до ОД8 Ом/км в алюминиевых кабелях и от 0,762 до ОД55 Ом/км в медных кабелях. Лотки. Лотки типов К420 и К422 исследованы на возможность использования их в качестве нулевых защитных проводников. Было экспериментально установлено, что сопротивление 1 м секции Z = 0,77 • КГ3 Ом (/иен – 200 А) с учетом сопротивления контакта. Электрическое сопротивление контактного соединения оцинкованной пластины Z = 0,39 • КГ3 Ом (/исп – 200 А), окрашенной пластины Z = 0.65 * 10 Ом (Уисп = 200 А), целой конструкции лотка на той же длине Z- 0,32 10 3 Ом. Исходя из проводимости лотка, равной 50%-ной проводимости фазного проводника, лотки К420 и К422 могут применяться в качестве нулевого защитного проводника, если на лотках проложены в сети с глухозаземленной нейтралью алюминиевые провода сечением не более 70 мм”, а в сети с изолированной нейтралью — для всех сечений кабелей. При этом окрашенные лотки не могут быть использованы в качестве нулевых зашитных проводников. Возможность использования лотков в качестве нулевых защитных проводников зависит от длины лотковой линии (числа соединяемых секций) и должна решаться путем расчета цепи фаза — нуль. Однако соединение лотков К420 и К422 не удовлетворяет требованиям ГОСТ 10434 — 82*. так как электрическое сопротивление контактного соединения в 2,9 раза больше сопротивления целого участка. Поэтому соединение таких лотков должно выполняться двумя болтами вместо одного или одна стороиа соединителя должна привариваться в заводских условиях. Соединения лотков НЛ20-П2 и НЛ40-П2 (рис. 1) полностью удовлетворяют ГОСТ 10434 — 82* и могут быть рекомендованы в качестве нулевого защитного проводника в цепи фаза — нуль. Короба прямые (рис. 2). Экспериментально было установлено, что активное сопротивление 1 м короба с учетом сопротивления электрического контакта равно: Рис. 1. Соединение лотков типа HЛ (а) и типов НЛ20-П2 и НЛ40-П2 {б)

Рис. 2. Прямые короба При использовании коробов в качестве нулевых защитных проводников по условиям 50%-ной проводимости могут быть проложены алюминиевые провода следующих сечений: до 95 мм2 — в коробах типа KЛ, до 240 мм2 — типа У1050; в сети с изолированной нейтралью — при сечениях до 240 мм2. Контактное соединение оцинкованных коробов типа У1050 удовлетворяет ГОСТ 10434 — 82* и ГОСТ 17441 — 84 для контактов, отнесенных ко второму классу, и имеет электрическое сопротивление Z = 44 • 10~б Ом. Контактное соединение окрашенных коробов типа У1080 имеет электрическое сопротивление Z = 82,8 * 10~6 Ом, что больше сопротивления целого участка, поэтому эти соединения могут быть рекомендованы в том случае, если они защищены и смазаны.

Цветная маркировка проводов и кабелей

Всем привет. Рад вас видеть у себя на сайте. Я продолжая наполнять статья рубрику электропроводка. В прошлый раз мы с вами

говорили про то, как расшифровывается маркировка провода ПуВВ

А сегодня давайте поговорим о такой важной теме как цветная маркировка проводов и кабелей

Согласитесь со мной, что в нынешнее время не один электромонтёр не может себе представить, как можно смонтировать хоть малейший участок какой-то электрической цепи без использования проводов и кабелей с разноцветной изоляцией. А эта разноцветная изоляция придумана не просто так – для красоты, а несёт в себе определённую информацию.

Обратите внимание

Во-первых, каждый определённый цвет провода указывает на то к какой группе он принадлежит, и куда его нужно подключать (облегчает монтаж сетей).

Во-вторых, значительно уменьшается вероятность ошибочного подключения проводов при монтаже, что впоследствии могло бы привести к короткому замыканию в то время когда на сети будет подано напряжение для проверки. А так же снижается вероятность поражения электрическим током тех людей, которые в дальнейшем будут обслуживать и ремонтировать эти сети.

Все цвета проводов выбраны и приведены к единому стандарту – ПУЭ (Правила устройства электроустановок).

В этой книге указано какого цвета должны быть жилы проводов и кабелей. А так же какая у них должна быть буквенная и цифровая маркировка.

Цвет проводов и шин переменных трёхфазных сетей

На всех электрических станциях и подстанциях, на высоковольтных вводах и выводах трансформаторов и других любого рода электрических установках, проводники и шины окрашиваются в такие цвета:

фаза A – красится жёлтым цветом

фаза B – красится зелёным цветом

фаза C – красится красным цветом

ноль N – окрашивается в синий цвет.

Кстати, чтобы не путаться в цветах, могу дать вам один хороший практический совет

Обратите внимание на то, что все цвета идут по алфавиту. Надеюсь, алфавит вы знаете, и помните, что сначала стоит буква «ж», потом «з», а потом «к». Я когда ещё учился в лицее, то именно таким образом запомнил последовательность окрашивания шин

Я когда ещё учился в лицее, то именно таким образом запомнил последовательность окрашивания шин.

А вот у кабелей расцветка на много разнообразнее. Согласно правилам устройства электроустановок, фазные провода всех существующих монтажных кабелей должны иметь окраску следующих цветов: красный, чёрный, серый, коричневый, розовый, белый, фиолетовый, оранжевый, бирюзовый.

Совмещённый рабочий ноль и защитный ноль (PEN) – должен иметь синий цвет по всей длине провода и жёлто-зелёные полосы по концам. Или же может быть наоборот – жёлто-зелёный цвет по всей длине, а на концах синий цвет.

Что касается однофазной сети, то она может быть выполнена путём ответвления от трёхфазной. В такой ситуации желательно чтобы цвета проводников совпадали по цвету.

Это нужно учесть при проектировании сетей, и при закупке материалов. А так же нужно покупать провод в таком количестве чтобы его хватило полностью на всю разводку.

Важно

К примеру, если делать проводку в квартире, то кабеля должно хватить на все комнаты.

Если случилось так, что приходится делать монтаж проводами не имеющие цветной маркировки, а такие имеются, ведь не все заводы изготовители придерживаются правил, то тогда на концах нужно использовать цветную термоусадку, кембрик или делать пометки цветной изолентой.

Цветная маркировка в сетях постоянного тока

Не стоит так же забывать о том, что кроме сетей переменного тока, ещё существуют сети постоянного тока. Но в таких сетях используются только два проводника: провод с положительным зарядом (+), и провод с отрицательным зарядом (-).

По всем нормативным документам, которые регламентируют цвет изоляции, провод положительного заряда, то есть плюс — окрашивается в красный цвет, а с отрицательным зарядом, минус — окрашивается в синий цвет.

Ещё в последнее время я часто встречаю, что минус красится чёрным цветом.

А теперь для закрепления материала я советую вам посмотреть видео ролик.

С уважением Александр!

Как отличить рабочий ноль и защитное заземление

Разумеется, проверять сопротивление между «нулевым» и «земляным» проводами не следует, особенно если энергосистема под напряжением. В общую щитовую вас тоже никто не пустит. Поэтому, проверять правильность разведения нуля и земли, будем с помощью мультиметра (бытового тестера).

Поскольку точки ввода заземляющих устройств (ноль на подстанции и шина заземления в доме) находятся на удалении друг от друга, между ними есть определенное сопротивление. Грунт, даже влажный, не является идеальным проводником. Если организовать электрическую цепь без нагрузки, мы увидим разницу в потенциалах.

Подключаем измерительный прибор к фазному контакту и рабочему нолю. На схеме это будет цепь «А». Фиксируем значение.

Сразу же подключаем тестер к фазному проводу и контакту защитного ноля. На схеме это цепь «Б». Разницы в потенциале нет: прибор зафиксирует одинаковое значение напряжения. Почему так произошло? При объединении рабочего и защитного ноля, ток в обоих вариантах измерения, фактически протекает по одному и тому же проводу. Сопротивление не меняется, потерь нет, падения напряжения не происходит.

Если ваши результаты измерения показали одинаковое напряжение – проводка подключена с нарушениями Правил устройства электроустановок.

Что произойдет при разнесенном рабочем ноле и защитном заземлении?

При подключении прибора к фазе и нолю, падения напряжения практически нет (на схеме это цепь «А»). Вы увидите действительное значение рабочего напряжения в сети. Подключив тестер к фазному проводу и защитному заземлению, вы замеряете потенциал в длинной цепи. Чтобы замкнуть круг, электрический ток (на схеме цепь «Б») проходит по реальному грунту между точками физических контактов «земли». Учитывая сопротивление грунта, произойдет падение напряжения от 5% до 10%. Прибор покажет более низкое напряжение.

Это говорит о том, что ваша электропроводка организована правильно, у вас имеется настоящее разнесенное защитное заземление. При наличии правильно подобранных автоматов, электрооборудование и пользователи надежно защищены.

Мы разобрались, в чем разница между заземлением и занулением. Польза от правильной организации электроснабжения очевидна.

Буквенно-цифровая маркировка

Помимо цветового кода, для идентификации проводников широко применяется буквенно-цифровая маркировка. Она позволяет однозначно обозначить назначение каждого отдельного провода, особенно в случаях, когда использование цветовой расцветки затруднено или невозможно.

Буквенно-цифровые обозначения наносятся непосредственно на проводники, а также используются на схемах и в другой эксплуатационной документации. Это обеспечивает соответствие между маркировкой на месте и в документации.

Стандартизированная система буквенно-цифровых обозначений позволяет однозначно идентифицировать различные элементы электроустановки

Как и в случае с цветовой маркировкой, строгое соблюдение установленных правил критически важно для обеспечения безопасности

Рассмотрим основные требования к буквенно-цифровой маркировке проводников.

Общие принципы буквенно-цифровой маркировки

Буквенно-цифровая маркировка проводов регламентируется ГОСТ Р 50462-2009 и ГОСТ 33542-2015. Она подразумевает нанесение на проводники и выводы электрооборудования стандартизированных обозначений латинскими буквами и арабскими цифрами.

При буквенно-цифровой маркировке должны соблюдаться следующие основные правила:

Для обозначения проводников разрешено использовать только прописные (заглавные) латинские буквы и арабские цифры. Буквы «I» и «О» применять запрещено во избежание схожести с цифрами.
Маркировка должна быть чёткой, хорошо различимой и выполненной контрастным цветом по отношению к основному цвету изоляции.
Обозначения должны быть стойкими, не стираться и не смываться при эксплуатации.
Допускается комбинировать буквенно-цифровые обозначения с цветовой маркировкой, если это не приводит к неоднозначности.
Для групп проводников могут использоваться общие буквенные префиксы или порядковые номера.
На схемах обозначения должны полностью соответствовать маркировке на месте монтажа.

Стандартизованные обозначения позволяют однозначно идентифицировать проводники в документации и при визуальном осмотре

Соблюдение правил буквенно-цифровой маркировки важно для обеспечения безопасности при монтаже и эксплуатации электроустановок

Маркировка отдельных типов проводников

Для разных типов проводников ГОСТами установлены стандартизированные буквенно-цифровые обозначения:

Фазные проводники:

В однофазных цепях — буква L.
В трехфазных цепях — L1, L2, L3.

Нулевые рабочие проводники:

Буква N.

Защитные проводники:

Буквы PE.

Совмещенные нулевые и защитные проводники:

Обозначение PEN.

Специальные проводники:

PEL, PEM и другие в соответствии со стандартами.

Такая стандартизированная маркировка позволяет однозначно определить назначение каждого отдельного провода

Это особенно важно при организации питания электроустановок и подключении нагрузок. Соблюдение установленных правил маркировки является критическим для обеспечения безопасности

Примеры применения буквенно-цифровой маркировки

Буквенно-цифровые обозначения широко применяются при монтаже и эксплуатации реальных электроустановок. Рассмотрим типовые примеры.

В однофазных цепях:

Фазный провод L имеет маркировку L.
Нулевой провод N маркируется буквой N.
Заземление PE обозначается как PE.

В трехфазных сетях:

Фазы L1, L2 и L3 маркируются соответственно L1, L2, L3.
Нулевой провод N обозначается буквой N.
Заземление PE маркируется как PE.

При монтаже распределительных щитов:

Автоматические выключатели и отходящие линии получают обозначения в соответствии с фазировкой (L1, L2, L3, N, PE).
На многополюсных аппаратах маркируются все соответствующие контакты.

На принципиальных электрических схемах:

Последовательно применяются стандартизированные обозначения проводников и элементов схемы.
Маркировка полностью соответствует выполненным подключениям на месте монтажа.

Такая система буквенно-цифровой маркировки позволяет однозначно идентифицировать все элементы электроустановки

Соблюдение стандартов в маркировке критически важно для обеспечения безопасности

Почему нельзя разделять PEN проводник в этажном щите

Такой вариант нельзя применять по целому ряду причин:

Если принимать во внимание исключительно положения ПУЭ, то в них говорится что разделение проводов должно происходить на вводном автомате многоквартирного или частного отдельного дома. Даже если квартирный щиток считать водным автоматом (что сделать довольно-таки проблематично), такое подключение будет неправильным согласно другому требованию, а именно – PE проводник должен быть повторно заземлен, чего в этажном щитке добиться невозможно

Даже если исхитриться и подвести заземление к этажному щитку, то есть еще одно препятствие, грозящее большими штрафами. Дело в том что электрическая схема при строительстве дома утверждается в нескольких инстанциях и ее самовольное изменение это грубейшее нарушение всех существующих правил – по сути это изменение проекта по которому дом был подключен к сети

Такими делами должна заниматься исключительно организация обслуживающая этот дом или район.

Разумеется, если таковая организация и будет планировать какие-либо работы по разделению Pen проводника, то нет смысла возиться с каждым этажном щитком в отдельности. Самым оптимальным вариантом будет разделения его на вводном автомате, что и будет делаться.

Дополнительный довод в пользу разделения Pen проводника на одном автомате жилого дома является требование ПУЭ (п. 7.1.87) монтировать в этом месте система уравнивания потенциалов.

В любом другом месте ее делать запрещено, а это означает, что разделение PEN проводника в этажном щите в любом случае будет сделано без соблюдения всех необходимых правил и мер предосторожности. Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район. Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район

Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район.

Что такое заземление и нейтральный провод

Прежде всего давайте разберемся, что такое нулевой и что такое защитный провод, в чем их отличия и в чем предназначение? Исходя из этого нам проще будет понимать правила их подключения и те требования которые к ним предъявляет ПУЭ.

Что такое нулевой провод

Прежде всего остановимся на нулевом или как его еще называют нейтральном проводе. Согласно п. 1.7.35 ПУЭ он предназначен для питания электроприемников и соединен с глухозаземленной нейтралью трансформатора.

Что такое нулевой провод?

Если же говорить простым языком и отбросить некоторые не столь важные для нас нюансы, то нулевой провод — это проводник, соединенный с заземленной частью трансформатора или генератора от которого вы получаете питание.
В однофазной сети, которая используется у нас практически во всех частных домовладениях и квартирах, для работы электроустановок обязательно необходим фазный и нулевой провод. Нулевой провод по сути непосредственно соединен с землей и в идеале имеет нулевой потенциал. То есть напряжения на нем нет.

Что такое заземление?

Заземление или защитный проводник согласно п. 1.7.34 ПУЭ предназначен исключительно для целей электробезопасности. В нормальных условиях он не находится под напряжением и выполняет роль проводника только в случаях нарушения изоляции фазного или нулевого проводника. При этом на самой электроустановке он снижает потенциал до безлопастного.

Зачем нужно заземление?

Если говорить простым языком, то заземление необходимо только на случай поломки. Например, у вас произошел пробой изоляции стиральной машинки. Если она не будет заземлена, то прикосновение к ней равноценно прикосновению к фазному проводу. Если же она будет заземлена, то нечего не произойдет, так как избыточный потенциал через заземление уйдет в землю.
Заземление может выполняться по разным схемам в зависимости от ваших возможностей и схемы питающей сети. Данный вопрос мы рассмотрим ниже.
Защитный проводник на схемах принято обозначать символами «PE». Сам же проводник должен быть выполнен из провода желто-зеленого цвета.
На некоторых схемах вы можете встретить обозначение «PEN». Это обозначает совмещение нулевого и защитного проводов. О нем мы поговорим чуть ниже. Цвет такого провода согласно п.1.1.29 ПУЭ должен быть голубым с желто-зелеными полосами на концах.

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:

В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

синий цвет и его оттенки – рабочий нулевой провод (нейтраль – N);
желтый цвет с зеленой полосой – защитное заземление (PE);
желто-зеленая изоляция с голубыми метками на концах жил – совмещенный (PEN) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.
