Особенности применения нулевых шин

Выбор места для монтажа ГЗШ

На столбе воздушной линии

Если на участке подводки питающей линии к основному ВРУ, расположенному на обслуживаемом объекте, имеется дополнительное вводное устройство (на столбе, например), то ГЗШ может монтироваться непосредственно на нём.

Требования действующих нормативов (того же ПУЭ, например), обязывают соединять смонтированную на столбе заземляющую шину с основной распределительной планкой, располагаемой во внутреннем вводном устройстве.

Также не следует забывать об организации повторного заземления PEN проводника на столбе посредством выделения из него отдельной шины заземления PE. Последнее означает, что указанный конструктивный элемент должен электрически соединяться с ещё одним заземляющим контуром, обустраиваемым непосредственно под опорой.

В шкафу ВРУ

Шкаф со смонтированной в нём главной шиной может размещаться непосредственно на фасаде дома в заранее предусмотренном для этого месте. На объектах производственного назначения и в зданиях различных организаций установка ВРУ, как правило, предполагает использование для этих целей специальной щитовой комнаты.

При наружном (уличном) расположении распределительного устройства корпус шкафа должен иметь индекс IP, соответствующий условиям его эксплуатации.

Монтаж элементов конструкции, реализующих шину функционального (рабочего) заземления, предполагает целый набор специальных операций, при проведении которых необходимо учитывать следующие моменты:

• для удобства монтажа главная шина фиксируется болтами на стальном корпусе шкафа;
• при монтаже шина заземления должна соединяться с «нулевой» рейкой посредством стальной (медной) перемычки;
• её размеры должны быть сравнимы с сечением защитного и нулевого рабочих проводников;
• их размещение относительно друг друга никак не оговаривается действующими нормативами.

Сечение заземляющей пластины РЕ должно быть не менее 10 мм2 (в том случае, когда она изготовлена из меди). Для стального проводника это значение не может быть менее75 мм2.

Установка вне шкафа

Вне шкафа планка главной шины заземления должна устанавливаться в местах, защищённых от постороннего доступа и вмешательства.

Она фиксируется в границах твёрдой плоской поверхности на изоляторах из достаточно прочного материала. В качестве примера открытого размещения ГЗШ рассмотрим монтаж типовой пластины на19 дюймов торговой марки «TLK».

Широко распространенные в электротехнике заземляющие шины TLK-ERH-CU – это сертифицированный продукт от «TLK», соответствующий всем оговоренным ранее требованиям. При их изготовлении на медную рейку с типоразмером 19 дюймов (19”) размещают от 14-ти до 18-ти крепёжных болтов для подключения подводящих проводников.

Дополнительная информация. Используемый для размещения 19-дюймовой рейки шкаф имеет соответствующее обозначение – «№19».

Ещё одним вариантом обустройства шины заземления является использование для этих целей специальных DIN реек, относящихся в категории типовых электротехнических изделий, объединяемых в одном шкафу.

Согласно действующим стандартам (ГОСТ, в частности) комплект из таких DIN реек может предназначаться и для других целей (они могут использоваться в качестве планок для подключения фазных и нулевых проводников).

Несколько советов по обслуживанию нулевых шин

Как и любое другое оборудование силового шкафа, подобная планка требует постоянного внимания. После ввода щита в эксплуатацию, через 1-2 недели следует еще раз протянуть соединения. Дело в том, что оксидная пленка, образующаяся на поверхности жилы, к этому времени обгорит, что приведет к ослаблению соединения.

Не реже чем 2 раза в год эта процедура должна повторяться, как и в случае с защитной автоматикой. Необходимо следить, чтобы на нулевой шине не скапливалась пыль. В идеале, если она будет закрыта пластиковой прозрачной крышкой. Следует иногда проверять планку визуально – плохой контакт выдаст себя потемнением шины или изоляции провода возле соединения.

Правила монтажа

При установке соединителей необходимо руководствоваться правилами по электромонтажу, касающимися подобных устройств. За счет этого повышается безопасность и надежность электрооборудования. Основные принципы монтажа таковы:

1. Перед установкой гребенки необходимо убедиться в механической целостности межфазной изоляции. Прозвонить выводы мультиметром на предмет КЗ. Это уменьшит риск межфазного замыкания.
2. Пластиковая выступающая часть гребенчатой шины должна находиться со стороны рычага автомата и полностью закрывать проводящие части. Гребенка устанавливается так, чтобы медные выводы были недоступны для касания обслуживающим персоналом.
3. Некоторые модели автоматических выключателей имеют 2 вида клеммников. Одни предназначены для подключения штыревых гребенок, другие для вилочных. Перед монтажом необходимо выяснить с чем именно вы имеете дело.
4. Вилочные гребенки применяются на токах до 63 А. Перегрузка изделия приведет к нагреву, расплавлению изоляции и межфазному КЗ.

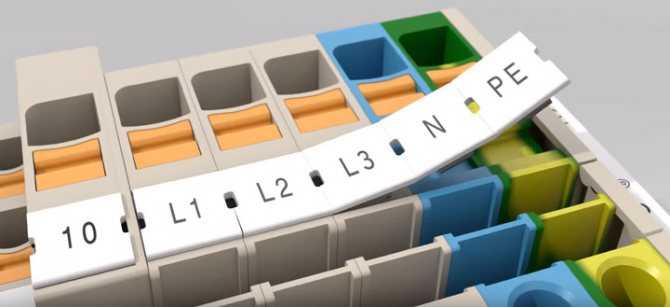

Маркировка клемм

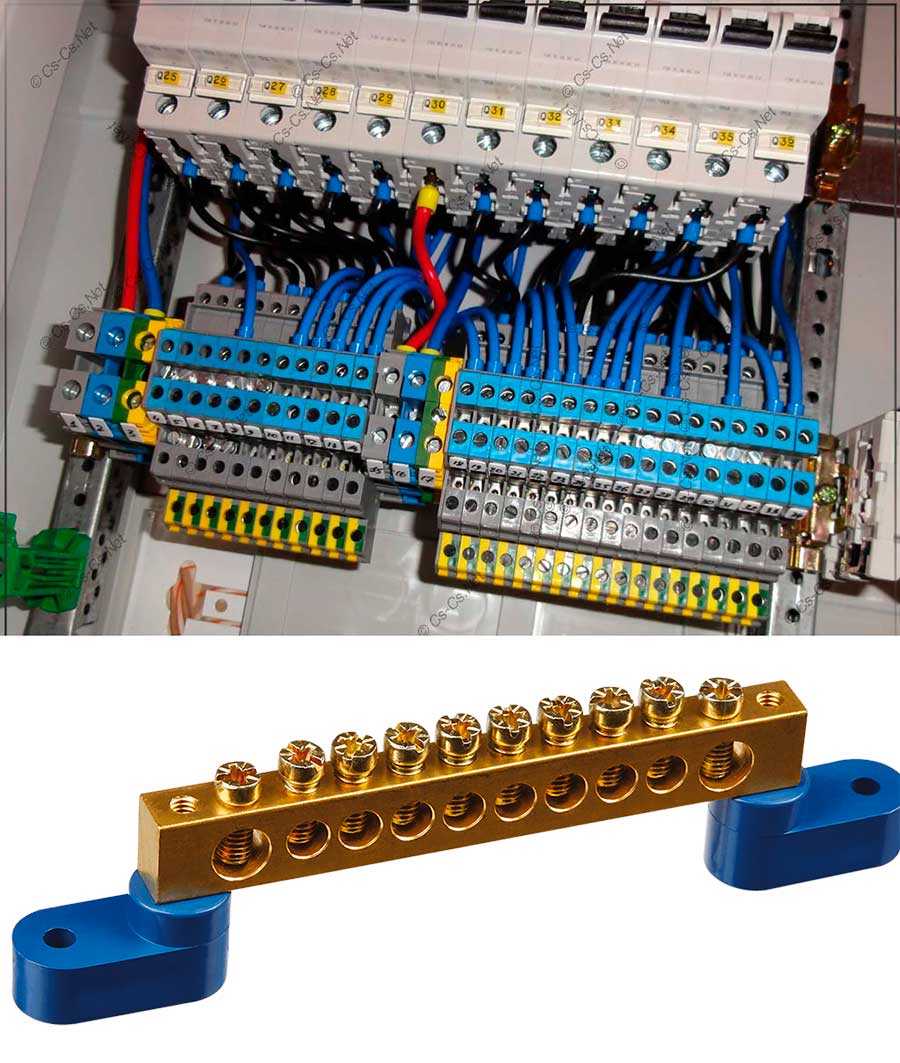

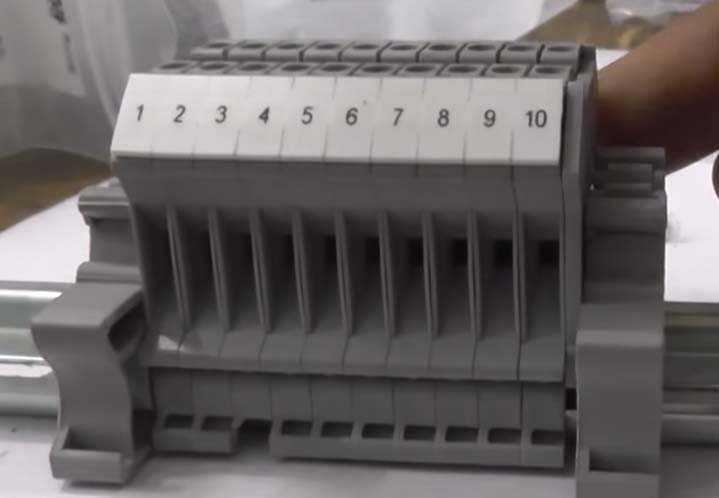

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Как правильно устанавливать заземляющие шины

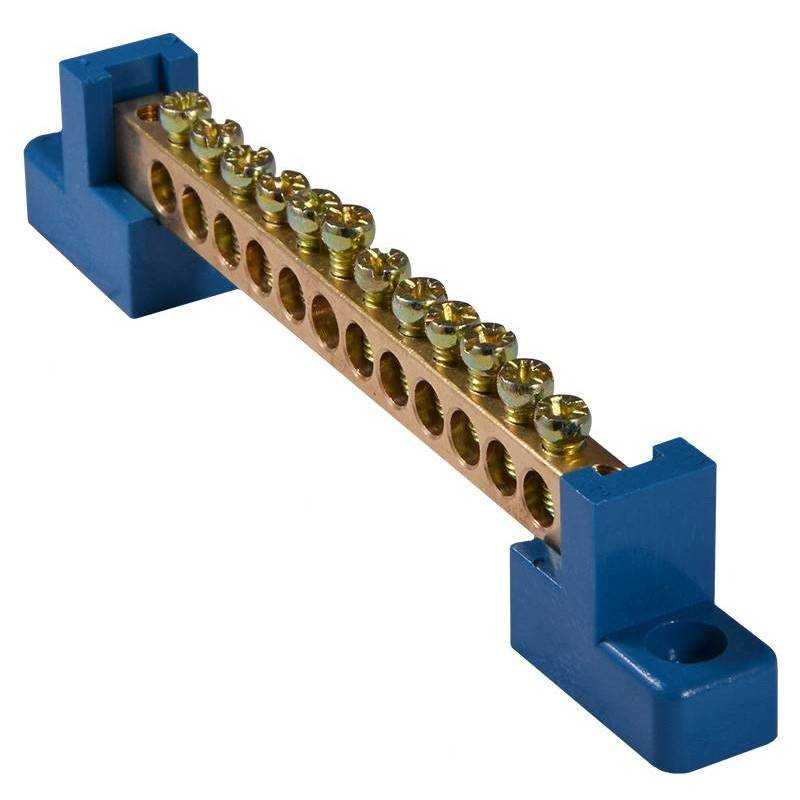

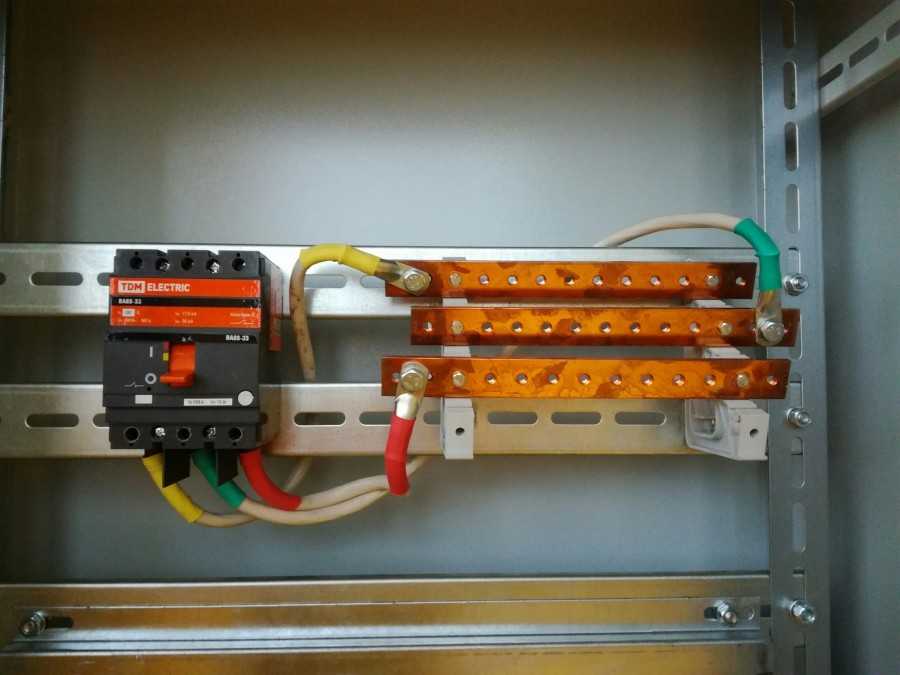

Стандартная рейка делается в виде медной пластины. В ней просверлены отверстия под болтовые соединения для последующего закрепления наконечников проводников. Размеры планки могут быть разными и подбираются в соответствии с размерами шкафа. Кроме того, учитывается количество элементов, которые нужно заземлить. Провода от каждого из них соединяются с шиной. Сам болтовой крепеж имеет различный диаметр, что позволяет работать с любыми размерами кабелей и наконечников.

Чтобы зафиксировать планку на металлическом корпусе, используются болты с изолированными подставками, не нарушающими электрического контакта между щитом и планкой. Полученная конструкция размещается в горизонтальном положении, в нижней части вводно-распределительного устройства.

Такое расположение делает очень удобным последующую заводку и прикручивание заземляющих проводников. Изоляционные детали болтов создают зазор между рейкой и противоположной стенкой шкафа. За счет этого болты с другой стороны могут фиксироваться и удерживаться с помощью гаечного ключа, а провода с наконечниками надежно затягиваются.

Еще до монтажа все жилы отмечаются маркировкой, а затем их наконечники опрессовываются. Далее составляется схема соединения проводов и наклеивается на внутренней стороне дверцы. В дальнейшем будет сразу понятно, с какого оборудования и на какую клемму подведена та или иная заземляющая линия.

Сначала выполняется крепление провода, подключенного к основному контуру здания. После этого в порядке очередности подключается заземление кожухов механизмов и оборудования, различных конструкций, систем вентиляции, труб и т.д. Такое равномерное размещение позволяет наиболее оптимально распределить потенциал, влияющий на правильное срабатывание автоматических защитных устройств.

Иногда главную заземляющую рейку неправильно сравнивают с PEN-шиной, предназначенной для подключения линий, заземляющих розеточную, осветительную и другие группы электропроводки. Несмотря на различие функций, обе конструкции все равно контактируют между собой, соединенные общим проводом.

При подключении следует учитывать специфику схем TN-C и TN-C-S. В этих схемах заземляющий провод иногда вообще отсутствует, или на некоторых отрезках его функции выполняет нулевой проводник. При таких условиях допускается использование PEN-рейки в виде главной заземляющей шины, куда заводятся не только контурный проводник, но и заземления других групп проводок, имеющихся внутри здания. В результате, шина и нейтраль соединяются между собой.

Для чего нужна молниезащита и заземление

Что такое заземление

Как проверить контур заземления

Для чего нужно переносное заземление

Заземление розетки

Провод заземления: сечение, маркировка и расцветка

Конструкция

Очень важно знать, что по Правилам устройства электроустановок (ПУЭ), главная заземляющая шина может быть изготовлена из стали или меди. Самым основным материалом является медь, так как обладает хорошей проводимостью, медленно окисляется, находясь под напряжением (что делает процесс окисления более быстрым), не ржавеет. Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве

Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме

Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве. Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме.

Запрещено использовать для такого назначения алюминий. На сегодняшний день такие рейки не производятся, однако некоторые люди могут их изготовить самостоятельно, не зная определенных аспектов электротехники. Алюминий быстро подвергается коррозии, и имеет меньшее сопротивление. При постоянной работе контура может иметь низкий срок эксплуатации, а вследствие – низкий уровень безопасности. Главная заземляющая шина должна иметь несколько меньшее сечение, чем защитный проводник или же нулевого рабочего проводника силовой линии.

В заземляющей шине РЕ с электроустановками до 1000 вольт проводники должны иметь разное сечение. Сечение не должно быть меньше 10 мм2, если он сделан из меди, для алюминия – 16 мм2, а для стального проводника – 75 мм2.

Медная шина под заземление на 19 дюймов (19”) может иметь места для подключения 14 или 18 направляющих одновременно. Соответственно на полосе будет размещено 14 и 18 болтов для крепления. Обычно имеет 2 изолятора. Помещается 19 дюймовая рейка с 14 разъемами в специальный установленный шкаф №19 или 19 стойку, а затем подключается к общей системе заземляющего контура здания при помощи ПВЗ провода. 19 дюймовая шина (например, TLK-ERH-CU) предназначена для подсоединения контактов с сечением в 2,5 мм2. Панель на 19 дюймов может быть сделана из листовой стали и из меди.

Комплект заземления может быть сделан из омедненной стали 14,2 мм, что сделает деталь более дешевой. Достаточно часто приобретают заземляющий элемент ШЗ-U1 на 14 подключений или TLK компоненты. Обычно 14 разъемов достаточно для подключения более десятка квартир, распределив равномерно нагрузку.

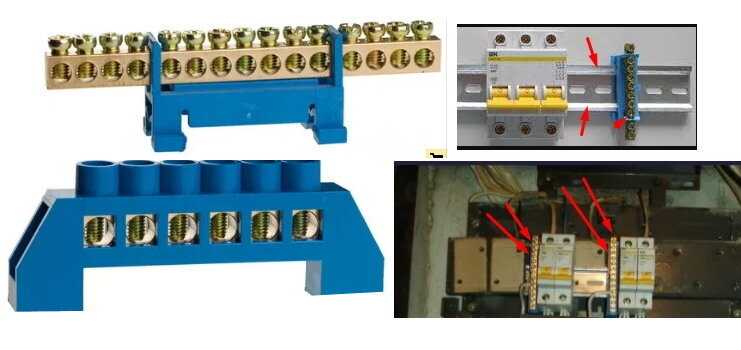

Может быть приобретена конструкция со встроенными заземляющими шинами. Например, DIN рейка. DIN рейка представляет собой собранное оборудование в одном ящике, которая имеет разборную конструкцию. В комплекте с DIN рейкой идет размещение специального коммутирующего устройства на 220 вольт для питания аппаратуры. Панель включается в себя DIN рейку, три нулевые шины на изоляторе. Максимальное количество одновременно подключенных автоматических выключателей – 22. А панель DIN 4U можно установить дополнительно счетчик электрической энергии.

На сегодняшний день можно приобрести 3 вида реек: DIN U3 под автоматические выключатели, DIN U3 под «автоматы» и с заземляющими шинами, а также DIN U4 с таким же модельным рядом. DIN рейка имеет антикоррозийное покрытие в виде серого порошкового покрытия. Также распространена заземляющая шина TLK-ERH-CU. Это сертифицированная продукция торговой марки TLK. TLK-ERH-CU имеет достаточно низкую цену и хорошее качество. Такая шина от TLK состоит из меди в 19 дюймов.

Размещение данной конструкции должно быть таким, чтобы к ней был свободный доступ без серьезных препятствий. Если при необходимости нужно сделать отключение или подключение защитных контактов заземляющего контура, замену рейки, то у обслуживающего персонала здания не должно возникать трудностей. В зависимости от схем электрических цепей в многоэтажном жилом или промышленном здании, главная заземляющая шина обязательно должна иметь минимум 5 присоединений одновременно. Лучше всего на 14 и больше, например, шина для заземляющего контура от TLK на 19 дюймов.

Один из способов присоединения проводников к данной заземляющей конструкции – сварка. Использование сварочного аппарата для закрепления контактов позволяет сделать это надежно, не нарушив проводимости. Отделять их можно при помощи специального набора инструментов и оборудования.

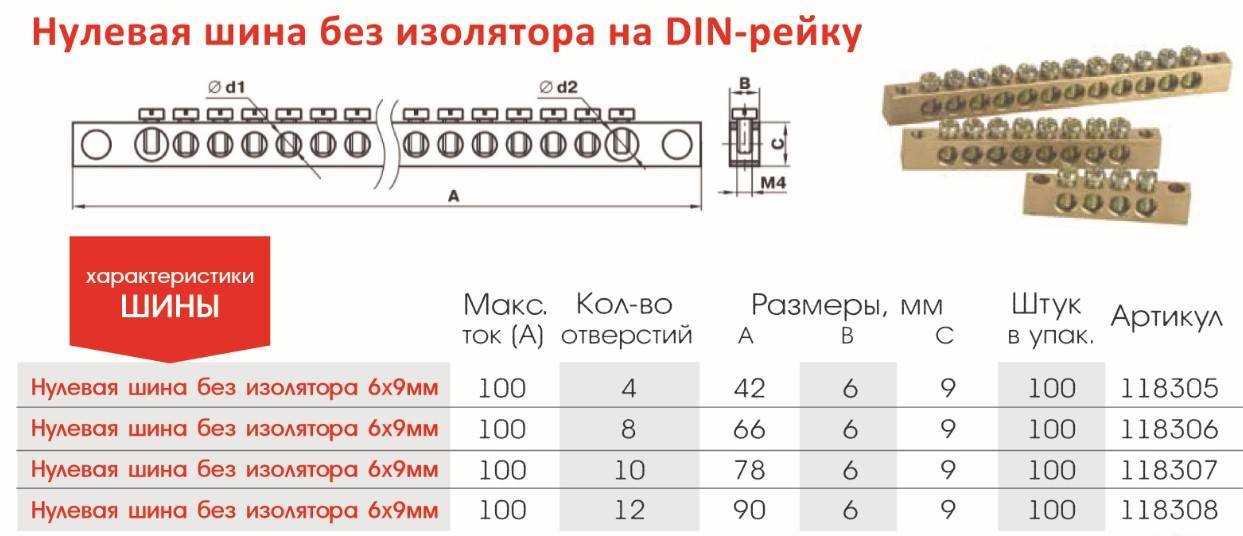

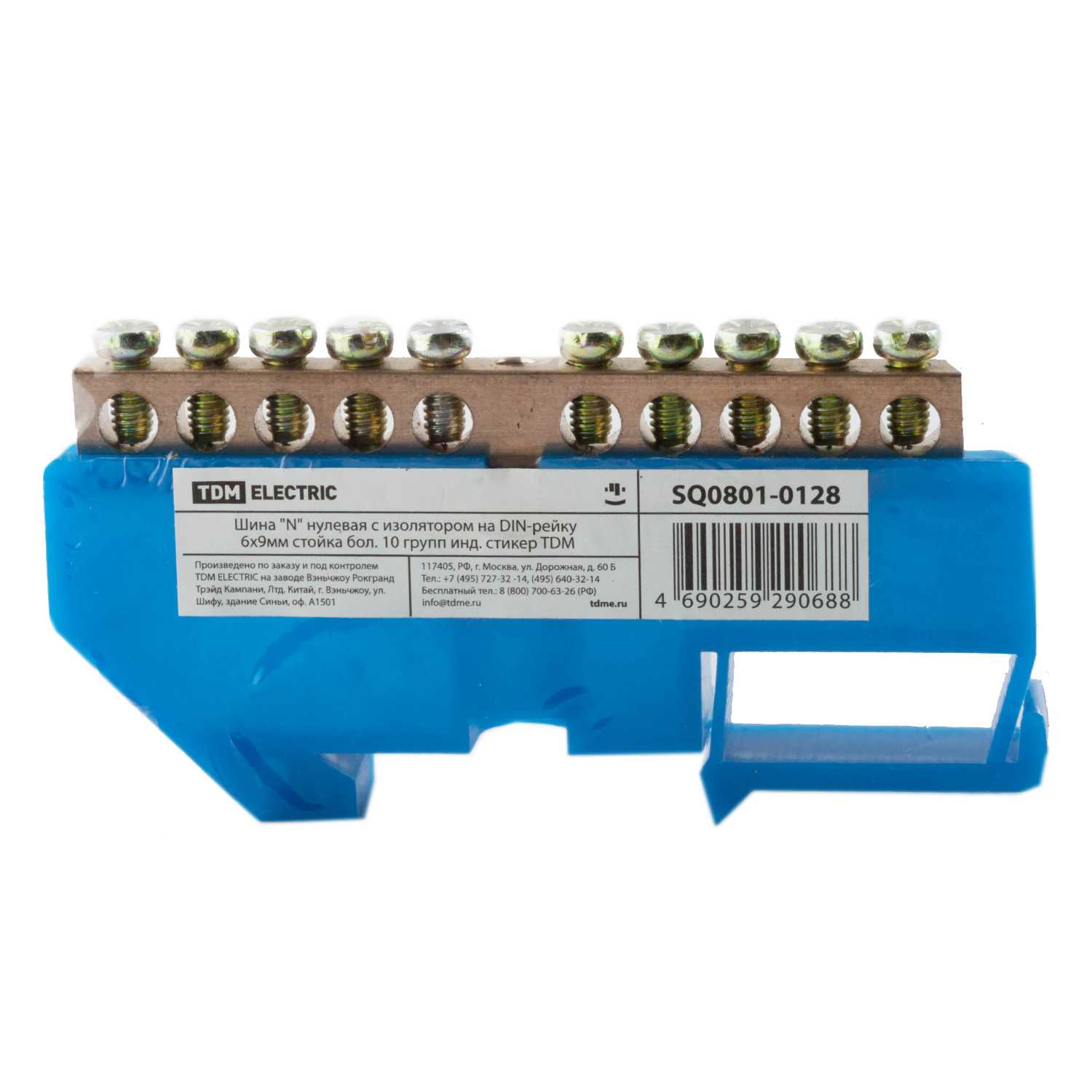

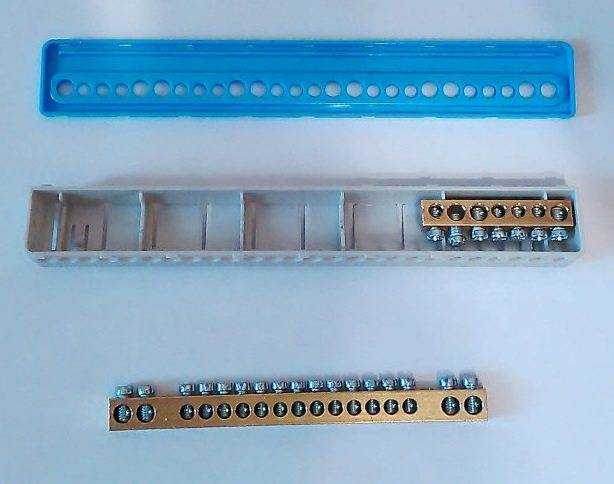

Нулевые шины на дин-рейку. Шины заземления

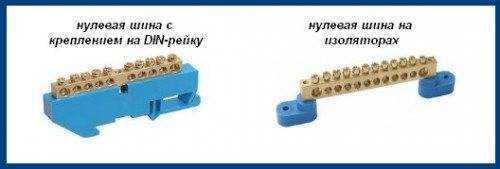

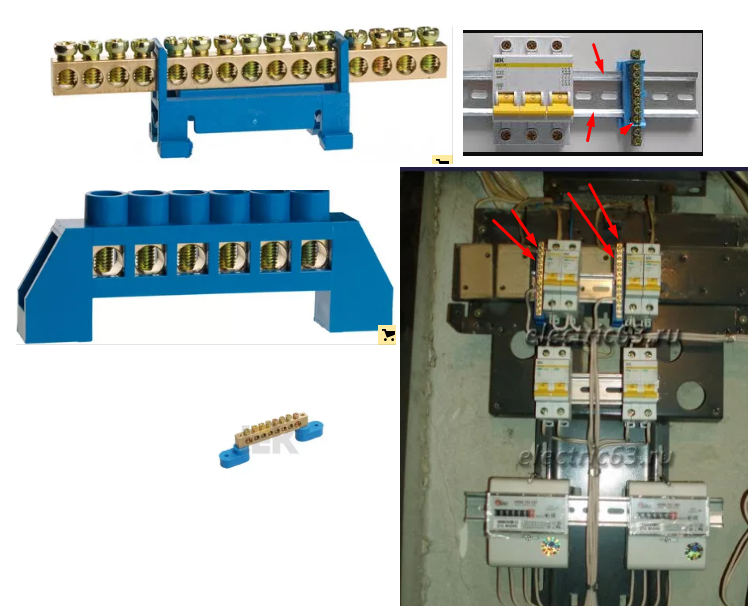

Нулевые и заземляющие шины на din рейку

Шины используются в электромонтаже для присоединения и соединения проводников разного типа. По исполнению и назначению они делятся на нулевые N-шины, заземляющие PE-шины, соединительные шины. В качестве материала изготовления используются латунные и бронзовые электротехнические сплавы. При подключении многожильных проводов необходимо применять оконцовочные гильзы для обеспечения лучшего контакта проводника с шиной.

Назначение

Нулевая шина — это общее название для шин N и PE типа. Она применяется при сборке электрощитов для присоединения нулевых проводов: рабочий ноль — на шину N, защитный ноль — на шину PE. По типу исполнения выпускаются неизолированные, изолированные и нулевые шины в корпусе.

В соответствии с правилами проведения монтажных работ нулевой провод не должен иметь разрывов от точки ввода до нагрузки. Нулевая шина служит для соединения общего вводного ноля с нагрузочными нулевыми проводами по принципу «неразрывного 0».

Причём, рабочие нулевые проводники и защитные нулевые провода подключаются раздельно на разные нулевые шины N и PE.

Разбивка «PEN»-проводника на на два раздельных «PE» и «N» повышает эффективность аппаратов защиты (автоматов, дифавтоматов, УЗО).

Можно ли разделить PEN-проводник в общем электрощите

Делать самостоятельно это не рекомендуются по причине противоречия ПУЭ и следующим причинам:

• PE проводник после разделения следует повторно заземлить. Сделать же это в щетке на этаже невозможно. Только в основной электрощитовой, где установлен вводный автоматический выключатель, обеспечивающий электроэнергией целый дом.
• Запрещается нарушать принятую определёнными инстанциями схему размещения электрических элементов. Такое действие, в скором времени, приведёт к солидному штрафу. Поэтому разделение PEN проводника следует предоставить соответствующей электротехнической службе.

Сейчас происходит постепенное обновление электротехнического хозяйства в многоэтажных домах. Данный процесс достаточно трудоёмкий и напрямую зависит от наличия средств. При замене старого или установке нового электрического щита, PEN-проводник разделяют на шины PE и N. При этом все действия происходят исключительно на вводе в дом. Многие организации, выполняющую данную разновидность работ, не занимаются щитками, установленными на каждом этаже.

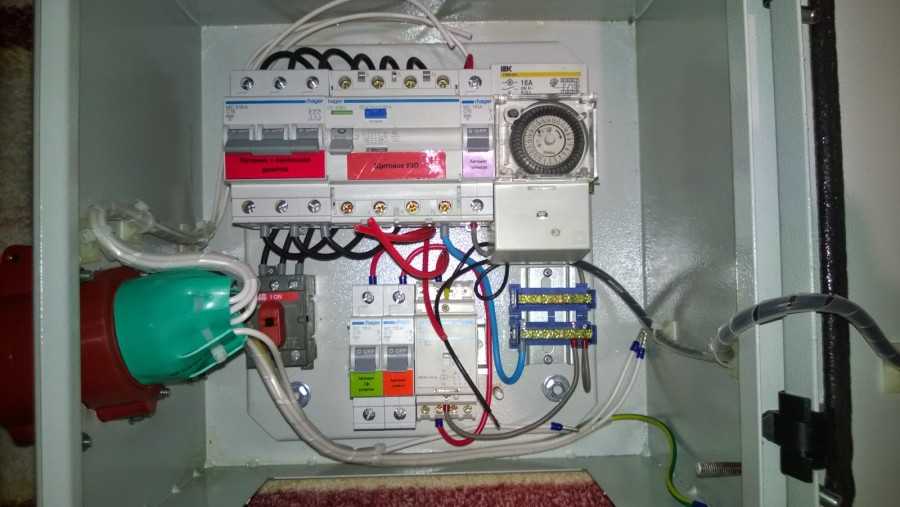

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фотоОписание

Шаг 1 – установка DIN рейки Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.

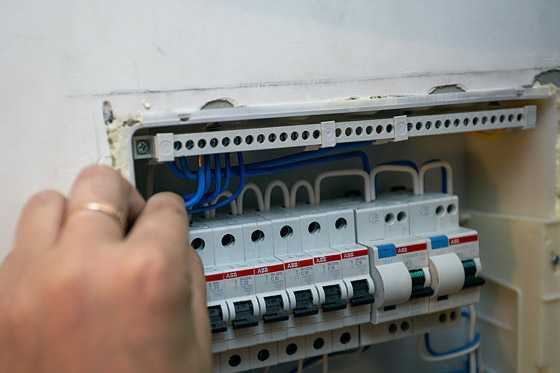

Шаг 2 – установка шин На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края.

Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.

Шаг 3 – установка автоматов Далее на рейку крепятся автоматы

Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять. Шаг 4 – подключения нуля Установив на рейку все устройства, начинаем их запитывать

Шаг 4 – подключения нуля Установив на рейку все устройства, начинаем их запитывать

Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза.

Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.

Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.

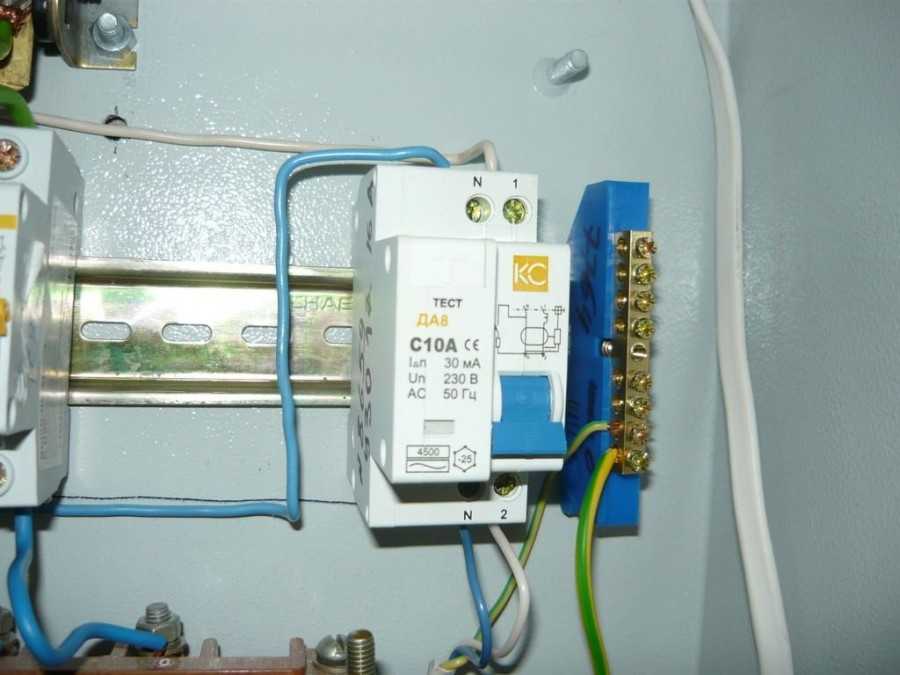

Шаг 6 – подключение диф автомата Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении?

На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями

Первый обозначен буквой N – это будет нулем

Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу

Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.

Шаг 7 – подключение проводов, идущих от комнат Далее автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам, розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.

Маркировка

Провода заземления обозначают двумя способами:

• буквами;
• цветом.

Цвет заземления

Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.

В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.

Ниже показано обозначение заземления на электросхемах.

Условные обозначения:

1. Стандартное заземление.
2. Чистое заземление.
3. Защитное заземление.
4. Заземление к корпусу электрооборудования.
5. Заземление для постоянного тока.

Цвет нейтрали

Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).

Цвет фазы

Цветовая гамма для обозначения фазового провода более разнообразна по сравнению с заземлением и нейтралью. Используются коричневый, черный, красный или любые другие цвета за исключением желтого, зеленого и синего.

В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя или устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буквой L.

Буквы в маркировке

Для указания на типы проводов используют такие буквенные обозначения:

1. А — сердечник проводника изготовлен из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
2. АА — многожильный проводник с сердечником из алюминия и дополнительной алюминиевой оплеткой.
3. АС — имеется дополнительная свинцовая оплетка.
4. Б — кабель относится к защищенной от влаги категории. Оплетка выполнена из двухслойной стали.
5. Бн — кабельная оплетка обладает стойкостью к огню.
6. В — оболочка произведена из поливинилхлорида.
7. Г — оболочка не используется.
8. r — кабель оголенный и влагозащищенный.
9. К — контрольный кабель с проволочной обмоткой.
10. Р — используется оболочка из резины.
11. НП — негорючая резиновая оболочка.

Самостоятельное обозначение проводов

Иногда встречаются проводники, окрашенные в несвойственные им цвета. Такие цветовые решения не соответствуют стандартам, указанным в Правилах устройства электроустановок. Чтобы облегчить задачу обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, с помощью которой отмечают концы проводников в распредщите. Также для маркировки используют термоусадочную трубку. Остается лишь записать в блокноте значения цветов, которыми помечен тот или иной провод.

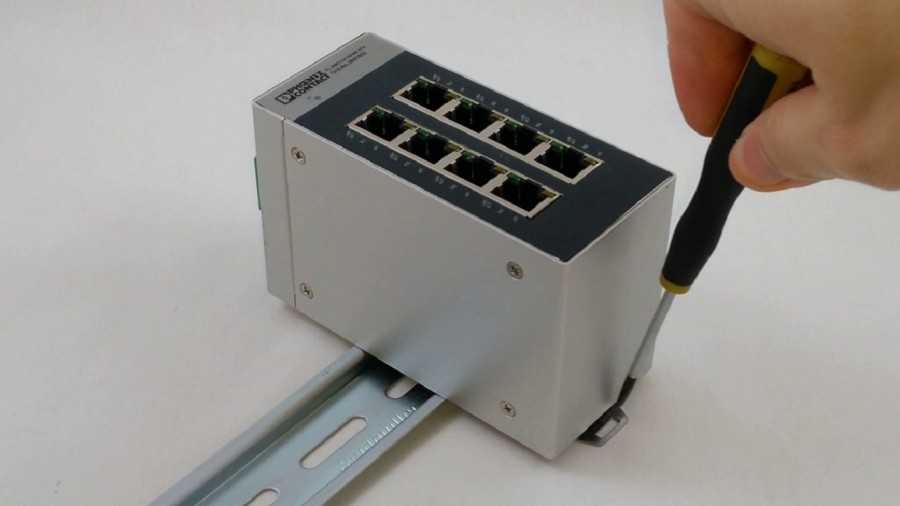

Какими бывают?

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы “G”, где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой “омега”: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные “ушки”. Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

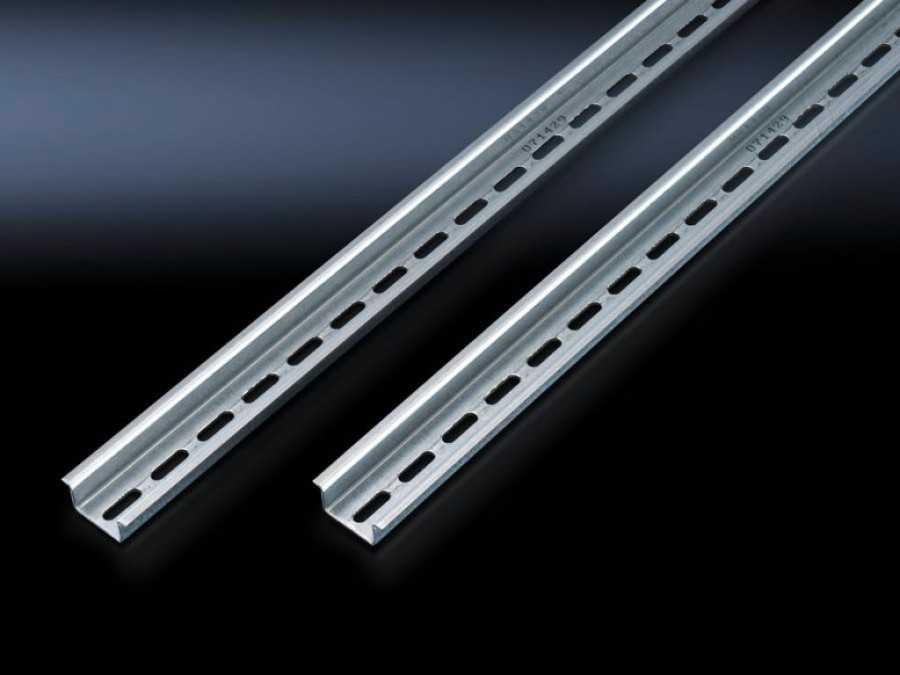

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).
