Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

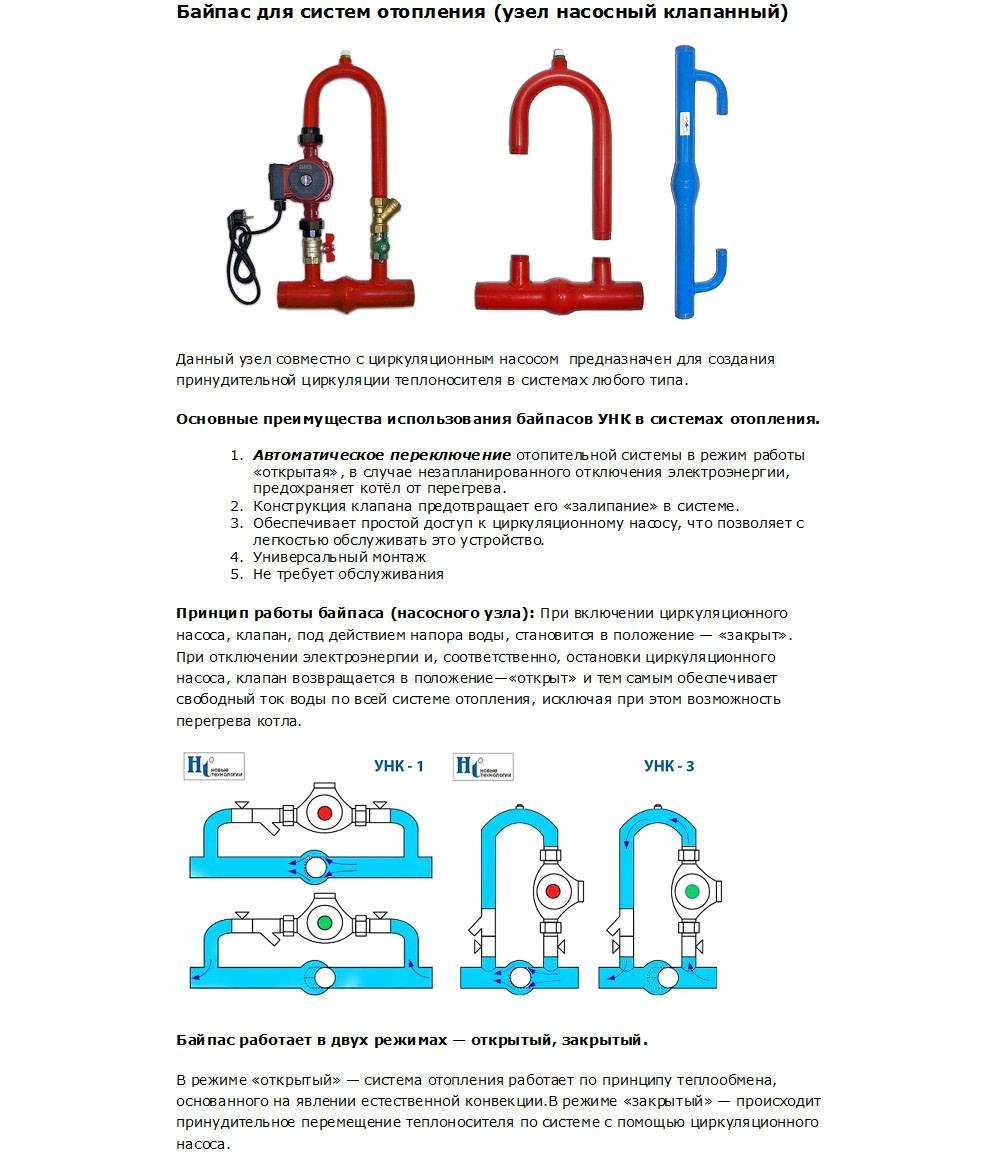

Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |
Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.
Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

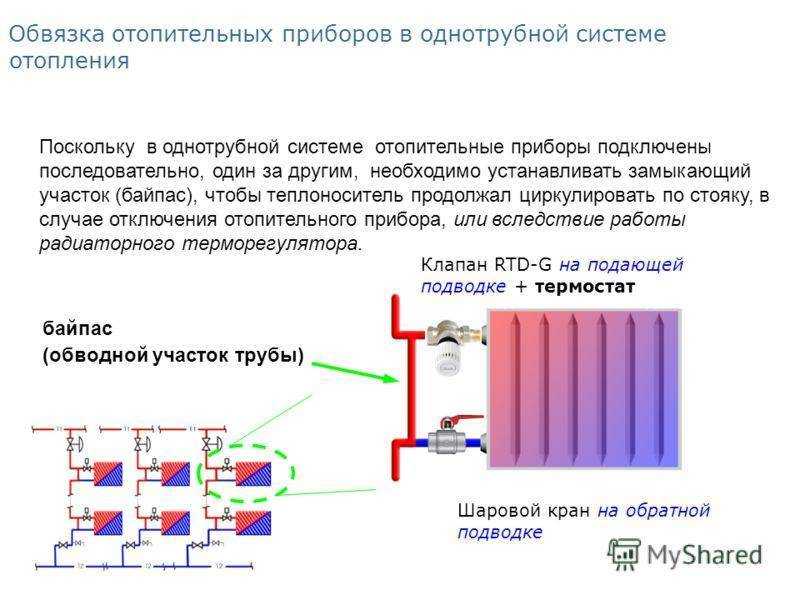

Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.
Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Что собой в принципе представляет любой байпас?
У неискушенного пользователя может сложиться первое впечатление, что за названием «байпас» кроется какое-то сложное по своему строению, монтажу и принципу работы устройство, в чем разодраться без соответствующей подготовки – просто невозможно. На самом деле – все намного проще. Наверняка каждый видел этот самый байпас воочию, просто не представлял, что это именно так называется.
Подсказка кроется уже в самом названии. Попробуйте ввести слово «bypass» в любой из онлайн-переводчиков, и сразу получите кучу вариантов, объединенных одним смыслом – «обход», «объезд», «обходной путь», «обтекать», «идти обходным путем» так далее.
Байпас – это всего лишь труба-перемычка, создающая возможность альтернативного направления перемещения жидкости
В сантехнической практике байпасом принято называть трубу-перемычку, врезанную в обход того или иного прибора. Она создает возможность альтернативного направления потока жидкости (обычной воды в водопроводных системах или теплоносителя в системах отопления). Байпас может работать в неуправляемом режиме, то есть быть открытым постоянно, иметь клапанные или другие устройства, автоматически переключающие поток жидкости по мере необходимости, либо управляться вручную, посредством установленных на него кранов или вентилей.
В системах отопления байпасы могут устанавливаться на различных участках. Чаще всего – это обвязка радиаторов отопления. В автономных системах частных домов он находит традиционное применение в узле циркуляционного насоса. В сложных по структуре системах отопления коллекторного типа байпас становится составляющей деталью смесительного узла. И, наконец, применяется он и при обвязке твердотопливных котлов. Рассмотрим каждый из этих случаев подробнее.
Цены на байпасы для систем отопления
байпас для радиаторов отопления
Сущность байпаса и его назначение
Байпас, вмонтированный в систему водяного отопления – это обходной трубопровод, предназначенный для транспортировки теплоносителя параллельно имеющейся запорной арматуре. Этот элемент системы отопления практически незаменим при осуществлении ремонта, без перекрытия подачи воды. В добавок, байпас дает возможность ускорить процесс наполнения или слива системы отопления. Кроме того, его употребляют для регулировки мощности потока подаваемого теплоносителя.
Байпас для отопления – при меняют во время ремонта
Слово «bypass» имеет англоязычное происхождение и переводится как «обходной» или «обход». Проще говоря, это отрезок трубы, который проходит параллельно главному прибору или ветке и предназначен для временного отведения по ней воды в обход основного механизма. Иногда этот резервный путь может быть снабжен краном. Он бывает с обратным клапаном или без дополнительных устройств вовсе.
Устройство типичного байпаса
Сегодня мы можем говорить о двух основных разновидностях байпаса: автоматическом, то есть снабженном обратным клапаном и ручном, не имеющем никаких дополнительных устройств. Иногда в схему с обратным клапаном включают циркуляционный электрический насос. Он используется по мере необходимости в целях регулировки потока теплоносителя. Работает это следующим образом: включается насос и повышает давление в этом участке системы, в результате чего открывается клапан и направляет поток жидкости в требуемом направлении. При отключении насоса давление падает, что закрывает клапан, перекрывая трубу. Однако такая система способна работать при естественной циркуляции без подключения электроэнергии. Сложность конструкции сильно влияет на надежность этой системы, что со временем может привести к перебоям в ее работе по причине не полного перекрытия трубы из-за засоров. Эта проблема приводит к дисбалансу в температурном режиме помещения. Автоматические байпасы нашли свое применение в системах водяных теплых полов. Они позволяют в контуре поддерживать установленные параметры, не затрачивая на это много времени и энергии.
Автоматический байпас, снабженный обратным клапаном
Бесклапанный байпас дает возможность теплоносители свободно обогнуть радиатор без слива всей системы и перекрытия воды. Если вам понадобилось заменить батарею отопления в квартире многоквартирного дома, то вы никак не потревожите своих соседей, они даже знать об этом не будут. Главной особенностью байпасов является то, что труба у него на одну ступень уже, чем в основной системе. Например, для системы ¾ резьбы подойдет устройство на ½. Это обусловлено физическим законом, ведь вода течет по пути наименьшего сопротивления. То есть пока вы не перекроете краны на радиатор, теплоноситель будет свободно течь по нему, а в момент закрытия крана теплоноситель устремится в байпас в обход отопительного прибора.
Иногда установка байпаса целесообразна и на системах водоснабжения либо водоочистки. Здесь его устанавливают для обеспечения обхода воды вокруг сложных фильтрующих систем. Нужно это для удобства проведения ремонтных или регламентных работ этого оборудования без прекращения водоснабжения.
Ручной бесклапанный байпас
Существуют и так называемые байпасы подмеса. Встретить их можно в отопительных системах и в водопроводах. В системах отопления они позволяют осуществлять тонкую настройку потока теплоносителя, чем регулируют температуру в помещении. Особенно это актуально в системах водяного теплого пола. В случае с водопроводными очистительными системами байпасы подмеса осуществляют регулировку содержания в воде солей, оксидов и других веществ.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Как сделать байпас, не переваривая стояк (видео)
Популярные запросы
автоматизация бассейны и фонтаны бытовая техника ванная вентиляторы воздуховоды дачный туалет душевая кабина дымоходы запорная арматура инструмент канализация колодец конвекторы кондиционирование котельное оборудование краны и смесители наружный водопровод насосное оборудование обогреватели освещение очистка воды очистка воздуха печи проектирование работа с трубами радиаторы сварочные работы своими руками септики скважина солнечные батареи схемы отопления теплоноситель теплый пол увлажнение воздуха утепление фильтры электропроводка
Выбор редакции
Как правильно передать показания счетчика за электроэнергию
Регулятор давления воды в системе водоснабжения
Солнечные батареи для дома: оправдана ли стоимость комплекта?
Калькулятор площади трубы и расхода краски
Обзор лучших энергосберегающих обогревателей для дома
Как вам статья?
Мне нравитсяНе нравится

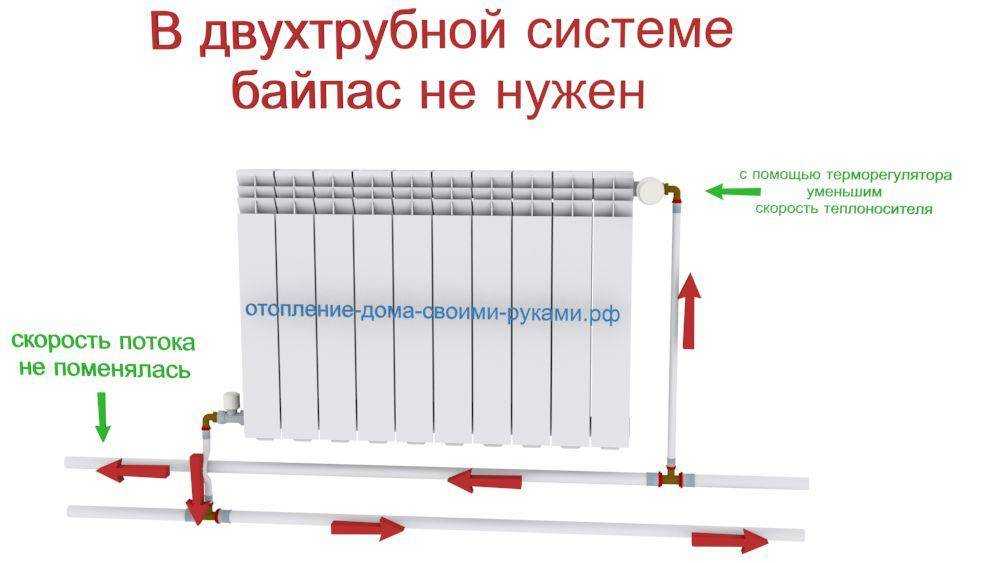

Байпас в системе отопления: что это такое?
Байпас – это перемычка, включающая участок трубы, монтирующаяся в определенных местах обвязки. Чтобы больше узнать о том, что такое байпас в отоплении, стоит учитывать, что данный конструкционный элемент чаще востребован в однотрубных схемах. В них перемещение теплоносителя выполняется от одного прибора отопления к другому с последующим возвратом остывшей жидкости в коллектор.
На схеме показана работа байпаса в однотрубной системе
Механизм монтируется на радиаторе между входом и выходом. Это приспособление перепускает через себя часть жидкости для регулирования расхода на конкретном приборе. При этом нет необходимости в полном отключении конструкции.
Монтаж байпаса предусматривает следующие положительные стороны:
- поддерживание температурного режима с помощью контроля расхода жидкости;
- выполнение ремонта в работающей системе;
- экономию теплоносителя ;
- повышение производительности системы.
Устройство насосно-смесительного узла
На подобное оборудование должны быть определенные сертификаты. Перед покупкой стоит осмотреть изделие на наличие коррозии, вмятин или сколов. Места резьбы должны хорошо закручиваться и легко откручиваться.
Схема отопления с насосным оборудованием, радиатором и другими элементами
Полезный совет! Особой надежностью должен обладать кран устройства. Он может быть штоковым или шаровым.
https://youtube.com/watch?v=WBFqxw11N04
Виды
Байпасные клапаны подразделяются на несколько видов:
- Классический байпас, когда воздух отправляется обратно во впускной коллектор. У него есть два главных преимущества. Первое — машина работает тихо, без “пшикающих” звуков, что сделало такую систему более популярной среди автопроизводителей и самой массовой. Второе — байпас позволяет не “переливать” двигатель излишним топливом. Подача топлива в камеру сгорания регулируется по объему воздуха, который определил расходомер до входа в турбину. Если воздух просто стравить в атмосферу, то двигатель может попросту заглохнуть при сбросе газа. Поэтому такие клапаны всегда используются в машинах с датчиками массового расхода воздуха.
Минус такого байпаса — с ростом мощности турбины он не справляется и не успевает отводить воздух. Поэтому такие клапаны устанавливают на большинство серийных автомобилей, оснащенных стандартными турбинами, но не используют в “заряженных” машинах.
- Блоу-офф клапан (клапан сброса давления) — стравливает воздух в атмосферу. Чаще всего устанавливается на спортивные и тюнингованные автомобили. Используется вместе с датчиком абсолютного давления воздуха, чтобы учитывать объем стравленного воздуха. Некоторые специализированные производители предлагают блоу-офф клапаны с настроенными звуковыми эффектами для любителей кастомизировать свой автомобиль.
- Гибридные версии. Некоторые автопроизводители (например, Mitsubishi) предлагают гибридные конструкции клапана, когда в обычном режиме они работают как байпас, но при сильном избыточном давлении могут стравливать воздух в атмосферу, как блоу-офф.
Классический байпасный клапан
Блоу-офф клапан
Гибридная версия байпаса
Монтаж
байпас в однотрубной системе
байпас на линии сетевого насоса

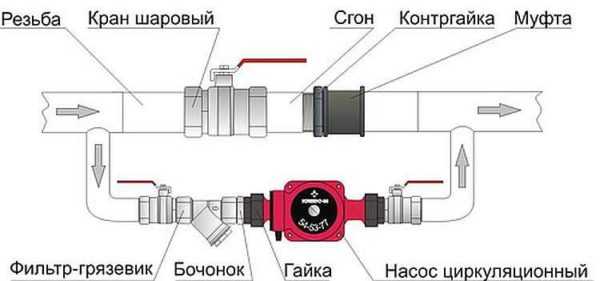

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.
