Технология укладки теплого пола своими руками: мастер-класс!?

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

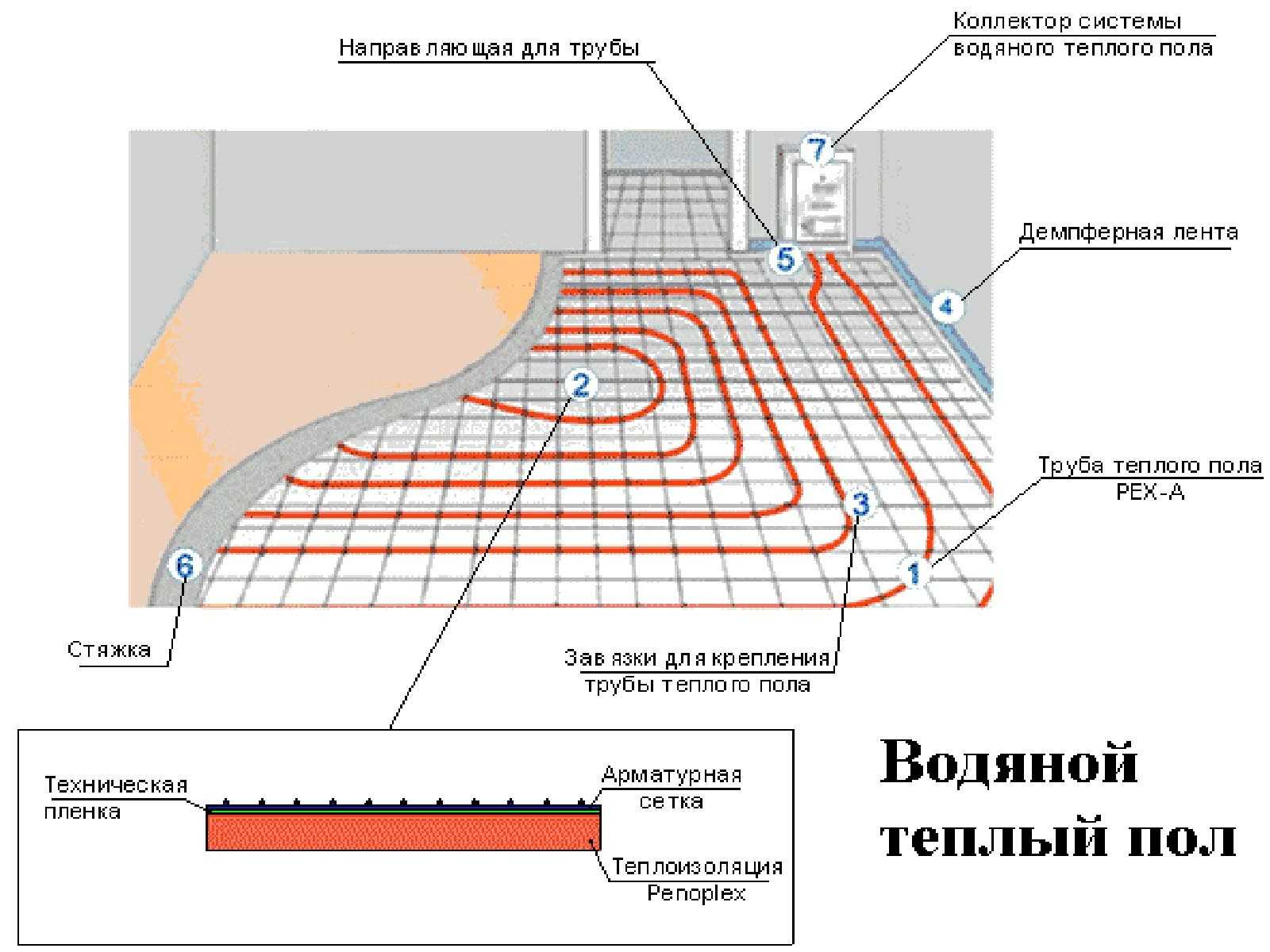

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

~~электрический теплый пол теплолюкс~~

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

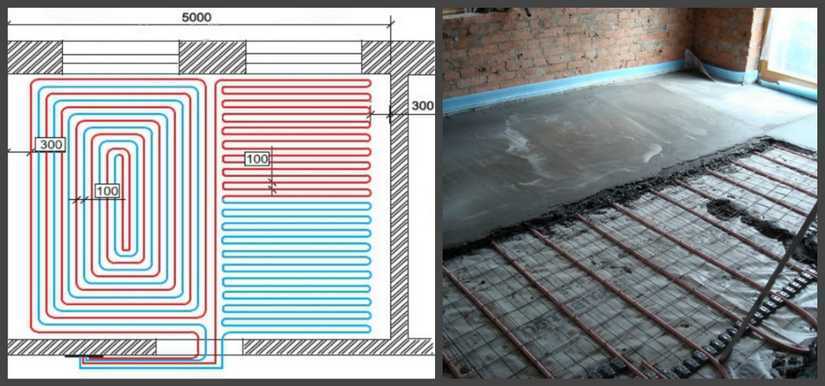

Как рассчитать количество труб

На этапе проектирования, после того как все расчеты произведены, можно понять какое количество труб в погонных метрах может потребоваться. Это позволит оценить стоимость материала.

Основные этапы монтажа

Так, при площади комнаты 12 м² температура воздуха должна соответствовать + 20 градусам. Ширина краевых участков вдоль стен с мебелью должна составлять 30 см. Если одна стена имеет длину 6 м, а две другие 2, то рабочая площадь системы может рассчитываться по следующей формуле: 12 – 0,3*(6+2+2) = 9 м².

При определении теплопотерь в помещении учитывают площадь остекления, характеристики утеплителя, используемого в ограждающих конструкциях, высоту помещения. Полученное значение варьируется в диапазоне от 20 до 300 Вт/м² в зависимости от теплоэффективности конструкций и используемых стеклопакетов, толщины стен и количества проемов.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
расширительный бачок – устройство для сброса избыточного давления;
группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию. Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

Порядок монтажа теплого водяного пола со стяжкой:

Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
Постелить гидроизолирующую пленку.
Положить утеплитель.
Стыки пола со стеной проложить демпферной лентой.
Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
Уложить армирующую сетку.

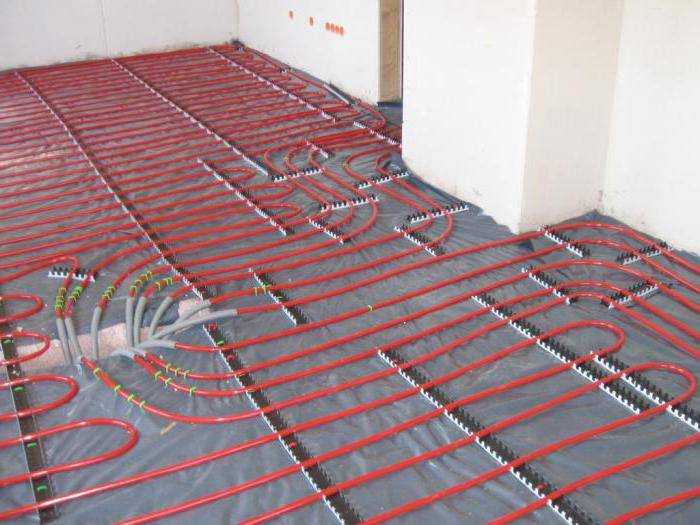

Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
Закачать в систему воду, оттестировать на предмет протечек в течение суток.
Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Видео: монтаж нагревательного кабеля

Стяжка является важным элементом теплого пола, от которого зависит его качество. При правильном монтаже она обеспечит комфортные условия и долговечность системы обогрева. Большое значение имеет толщина стяжки. Если поверхность получилась неровной, ее можно улучшить выравнивающим слоем. Основание должно быть прочным и долговечным, поскольку подвергается постоянным знакопеременным температурным воздействиям. Его следует возводить по определенным правилам, выдерживая толщину, соотношение компонентов стяжки и время ее созревания.

Заливка стяжки и монтаж системы

Полный комплекс монтажных работ представляет собой последовательность действий в зависимости от конкретной ситуации.

Технология заливки стяжки и укладки в нее теплого пола:

Тщательная подготовка основания: необходимо расшить все трещины, обработать их глубоко проникающей грунтовкой и замазать шпаклевкой. Такую смесь можно заменить монтажной пеной, предварительно смочив и очистив щели. С поверхности удаляется пыль и грязь.
При необходимости выполняется гидроизоляции. Если предполагается укладка утеплителя, то эту процедуру производят выборочно, покрывая только стыки и нестабильные участки.
При значительных перепадах заливается первый слой стяжки, который представляет собой цементную смесь с добавками пластификатора и фиброволокна.
Утеплитель укладывается на высохшую основу, для этого используется пенопласт или пеноплекс. Материал распределяют в шахматном порядке на поверхности и фиксируют на специальный клей, которым также промазывают края.
Сверху натягивается слой гидроизоляции или заливается стяжка.
Производится монтаж армирующего материала. Это может быть определенный вид сетки, который располагают на некотором удалении от половой поверхности.
На арматуру монтируется выбранная система электрического теплого пола. Каждый уложенный элемент должен располагаться точно по составленной схеме. Но если армирование проводится при помощи фиброволокна, а основа представляет собой монолитную цементную или бетонную основу, то обогреватель располагается непосредственно на поверхности.
После проверки правильности соединений и тестирования системы по установленным маякам заливается финишный слой стяжки. Для этого отлично подходят специальные растворы.
По прошествии определенного времени выполняется декоративная облицовка.

Стяжку может заменить плиточный клей, но этот вариант подходит только при облицовке плиткой

Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно разработать этапы.

Понять процесс укладки теплого пола в стяжку поможет обучающее видео:

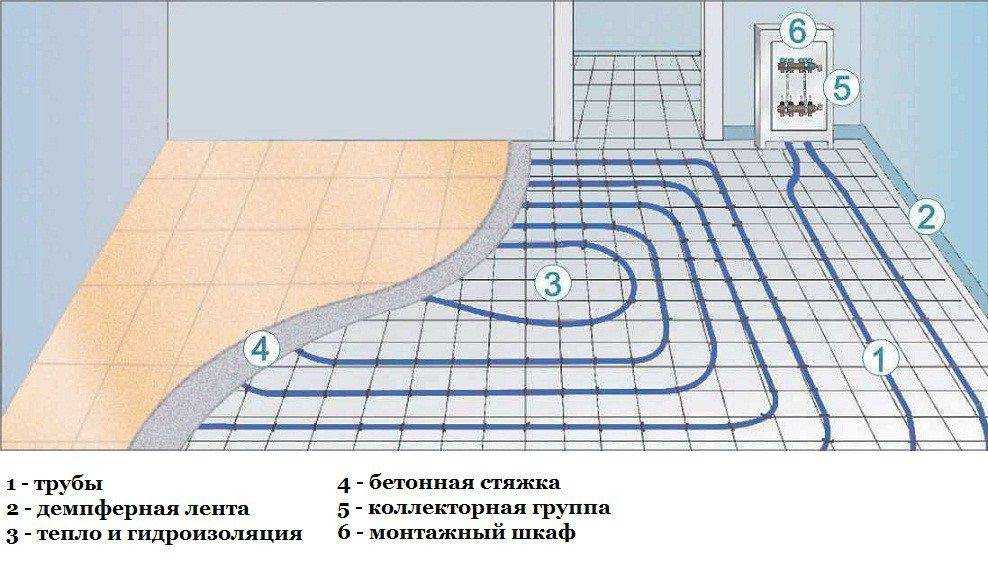

Структура водяного пола

Гидроизоляция. Этот слой необходим для защиты теплоизоляции и бетонного слоя от намокания. Наиболее распространен вариант применения полиэтиленовой пленки.
Демпферная пленка. Этот материал используют для изоляции стыковочных швов со стенами, он амортизирует тепловую деформацию бетона в результате нагрева. В слишком больших помещениях либо имеющих сложную конфигурацию водяная система предполагает наличие нескольких контуров. И в этом случае необходима амортизация при помощи демпферной ленты и деформационных швов.
Теплоизоляция. Основная функция теплоизоляционного слоя в сведении к минимуму теплопотери через перекрытия. Для этого в основном применяют минеральные маты или плиты из полистирола.
Армирующая сетка или готовые модули, на которые в контур укладывают трубы.
Верхний бетонный слой и напольное декоративное покрытие.

Ошибки монтажа

Укладка на неподготовленное основание, которое может привести к повреждению кабеля.
Укладка кабеля под мебелью или бытовой техникой, которая может привести к перегреву кабеля и выходу его из строя.
Неквалифицированный монтаж, который может приводить к повреждению изоляции или муфтовых соединений кабеля до его заливки.
Повреждение кабеля при неравномерном распределении плиточного клея.
Повреждение кабеля при затирке швов керамической плитки.

Ошибки монтажа приводят к тому, что теплый пол не греет.

Электрический теплый пол возможно смонтировать своими руками.

Теплый пол укладывается в соответствии с инструкцией производителя.

Шаг 1. Укладка теплоизолятора на черновую стяжку

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

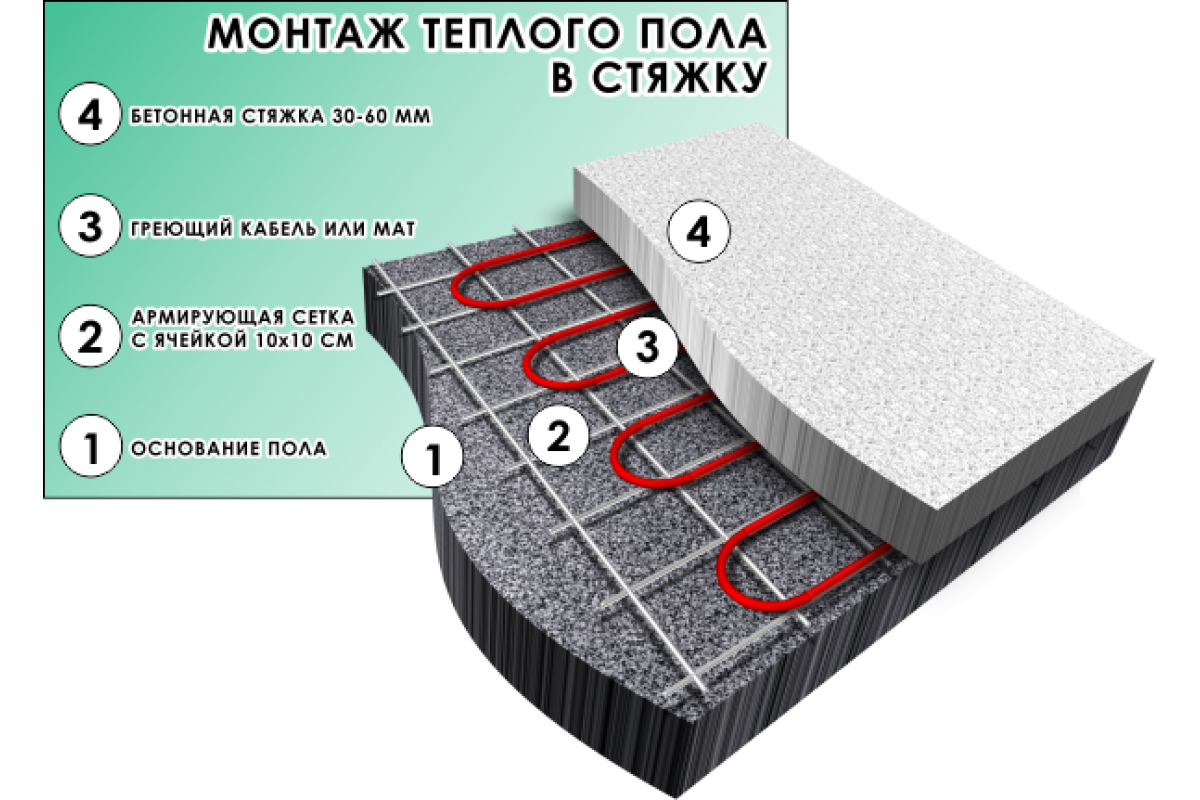

Как выполняется укладка теплого пола в стяжку

Когда все подготовительные работы закончены, и необходимое оборудование и материалы приобретены, можно начинать основные работы по укладке стяжки. Чтобы не возникало никаких вопросов при работе, вам поможет данная инструкция.

Заливка стяжки пола

Прежде всего, систему нужно проверить на герметичность. Когда вы подготовили раствор, пытайтесь использовать его практически сразу, на протяжении нескольких часов. Всю комнату необходимо заливать готовым раствором без длительных перерывов, иначе вам не удастся добиться ровного пола.

Для начала на стенах отметьте горизонтальные линии, которые будут соответствовать уровню стяжки. На небольшом расстоянии от стен установите специальные маяки для выравнивания поверхности. Начинайте все работы с дальнего угла комнаты. Именно оттуда следует начать заливать раствор. Возьмите правило, опирая его на маяки, выровняйте всю смесь на полу. Не забывайте следить за тем, чтобы толщина наносимого раствора была одинаковой по всей площади помещения. По истечении нескольких дней извлеките маяки и при помощи такого же раствора заделайте все щели.

Чтобы избежать появления трещин и не допустить преждевременного высыхания, постоянно смачивайте цементный раствор водой. Для лучшего результата следует накрыть поверхность полиэтиленовой пленкой примерно на две недели.

Вот и все, осталось теперь только дождаться, пока раствор полностью просохнет. Ни в коем случае не пытайтесь ускорить этот процесс при помощи обогрева, потому что есть большая вероятность, что просто появятся трещины. Поэтому ничего не предпринимайте, а просто ждите примерно четыре недели. Только спустя такое длительное время можно приниматься за выполнение оставшихся работ.

Есть еще некоторые полезные советы для того, чтобы теплые водяные полы были выполнены максимально правильно:

Перед тем, как устанавливать бетонную стяжку, убедитесь в том, что нет утечек воды, и вся система работает без нарушений.
Для того чтобы теплопотери были минимальными, перед укладкой водопроводных труб положите защитный слой утеплителя.
Со всей ответственностью подойдите к выбору материалов для работ. Что касается выбора марки бетона, то ни в коем случае не пытайтесь сэкономить, некачественные материалы могут привести к образованию трещин и нарушению работы всей системы в целом.
При выставлении маяков постоянно проверяйте необходимый уровень, они должны находиться в нужном положении, без малейших отклонений. В противном случае вы получите недостаточно ровную поверхность.
Не забывайте периодически увлажнять раствор после его укладки, в течение нескольких недель. Делайте это до тех пор, пока раствор полностью не просохнет.

Эти простые рекомендации помогут вам выполнить укладку теплого пола в стяжку своими руками.

Полусухая стяжка

Как только выполнен монтаж контура отопления, можно вместо бетонной заливки теплого пола своими руками выбрать полусухую стяжку. Крепеж труб должен быть надежным, и обязательно устраивается демпферная лента по периметру помещения.

Но каким раствором заливать теплые полы в данной ситуации? В продаже имеется большое количество сухих готовых смесей, в которые следует лишь добавить определенное количество воды.

Процесс заливки мало чем отличается от устройства бетонной стяжки. Также нельзя обойтись без маяков, если есть желание получить ровную по горизонтали поверхность. В процессе заливки давление в трубопроводе должно быть поднято до 0.3 Мпа. Между установленными маяками распределяется смесь, которая смешивается с водой. Толщина слоя заливки над трубами должна всегда держаться под контролем. Минимальный уровень не следует опускать ниже 30 мм. Это расстояние отмеряется от верхней части контура теплого пола. Производить укладку раствора, в котором значительно меньше воды, чем в бетонной стяжке, следует равномерно и по возможности плотно. При образовании пространства под правилом при распределении смеси, туда добавляется нужное ее количество и вновь производиться распределение.

Затирка раствора обязательна, и проводиться должна спустя примерно полчаса после окончательной засыпки смеси. Производить работы можно подручными средствами или использовать специальную затирочную машину. Чтобы ее не приобретать для единоразового выполнения монтажа стяжки, проще и выгоднее будет взять в аренду на срок проведения работ. Если упустить те полчаса, которые положены, то будет гораздо сложнее производить затирку. Полное схватывание смеси составляет 6 часов. После этого времени уже нет смысла производить затирку поверхности, так как никакого результата она уже принести не сможет.

Полностью включать отопление нельзя до того момента, пока полусухая стяжка не будет высушена окончательно. В дальнейшем же первый рабочий день системы не должна поддерживать температуру более 25 градусов. Следующий день происходит повышение температуры на 5 градусов и так далее, пока не будет полный рабочий режим теплого водяного пола.

Данный вариант устройства стяжки имеет некоторые преимущества по сравнению с бетонной:

Более низкая стоимость, чем готового бетона.
Процесс высыхания занимает гораздо меньше времени. Также и процесс схватывания сокращается. Уже через 6 часов можно ходить по поверхности без страха.
По окончанию не потребуется производить дополнительно выравнивание основание, так как поверхность приобретать горизонтальный уровень.
Не образуется трещин после высыхания, а также участков проседания. Да и любых других дефектов стяжки почти не бывает.
Вероятность протекания воды на нижерасположенные этажи сведена к минимуму, так как в составе применяется гораздо меньшее количество воды.
Повышаются тепло и звукоизоляционные качества за счет пористости всей структуры стяжки.

Что выбрать в качестве гидроизоляции

Для бетонного чернового основания необходимо подобрать хороший гидроизоляционный материал, чтобы в случае протечек не испортить всю систему и препятствовать проникновению воды к соседям снизу, если они есть.

Теплый пол из сшитого полиэтилена

Схема устройства пирога для теплого пола с гидроизоляцией

рулонный рубероид;
полиэтиленовая пленка. Она должна быть плотной, минимум 200 мкр;
мастика – представляет собой наилучший гидроизоляционный материал, именно ее рекомендуют специалисты при обустройстве водяного пола многоэтажных домах.

Технология укладки гидроизоляции:

При использовании рулонных битумных материалов их раскатывают на предварительно выровненную поверхность (можно использовать тонкую стяжку или грунтовку). Материал раскраивают прямо в помещении, полотна размещают внахлест (припуски 3 см). Нижняя поверхность полотна прогревается с помощью горелки и приклеивается к основанию

Особое внимание следует уделить местам стыков;

Полиэтиленовая пленка раскраивается также в комнате. Следует делать припуски на стену по всему периметру (достаточно 10 см)

Полотна размещаются внахлест (оставляя на швы 10 см), соединяются скотчем. Этот материал не рекомендуют использовать в деревянном доме с балочным перекрытием;
Жидкая мастика наносится кисточкой или с помощью строительного пульверизатора по всему периметру комнаты. Необходимо делать слой в 2 см и следить, чтобы не было пропусков. Мастика проникает во все поры, создавая идеальный водонепроницаемый контур.

Можно ли заливать теплый пол частями. 15 самых распространенных ошибок, которые допускают при монтаже водяного теплого пола

У вас нет теплого пола, но вы хотите его сделать? Я собрал 15 самых распространенных ошибок, которые допускают при монтаже водяного теплого пола. Из-за этих ошибок, тысячи людей получают нерабочие системы отопления и возникают множество мифов про теплые полы.

Ошибки при монтаже водяного теплого пола. Мифы.

Самый распространенный миф, что невозможно отопить здание только теплыми полами – обязательно нужно ставить радиаторы. Потому что теплые полы не способны прогреть здание.

Ошибка номер 1.

На мой взгляд, самая грубая ошибка при монтаже любой системы отопления — это отсутствие расчета тепловых потерь здания. Когда не считают тепловые потери, то можно сказать система отопления делается на глаз.

На глаз подбираются радиаторы, обычно их подбирают по размеру окна или из расчета 1 секция на 10 квадратных метров, если используются секционные радиаторы. На глаз делаются теплые полы. Или лепят радиаторы в помещениях с теплыми полами «на всякий случай».

Если общаетесь с таким монтажником — гоните его в шею. На выходе получите либо не рабочую систему, либо потратите лишние деньги на строительстве системы отопления. Потому что монтажник за ваши деньги подстраховался и напихал лишних тепловых приборов.

Или наоборот — установил тепловые приборы малой мощности. В любом случае — это потери.

Как мне делали отопление

Со мной был такой случай. До того, как я стал специалистом по отоплению, мне в доме делали ремонт. Приехал монтажник, который должен был делать отопление. Мы ходим по дому. И я спрашиваю у него: «Сколько нужно ставить радиаторов и каких?»

Он ответил: «Сколько скажешь — столько и поставим».

Меня такой ответ смутил. Я думал, что он должен лучше меня знать сколько и каких.

Я говорю: «Мне нравятся секционные.»

Он: «Ну, давай секционные.»

Я: «А сколько?»

Он: «Ну, давай под каждое окно?»

Я: «По сколько секций?»

Он: «Ну, давай по четыре.»

Я: «Четыре не мало?»

Он: «Давай по пять.»

Я: «Почему по пять?»

Он: «Так везде ставят.»

Я еще подумал: «Странный монтажник. Не знает, как радиаторы подбирать.» Мы тогда кое-как решили сколько и куда поставить.

И в первую зиму после ремонта я и моя семья благополучно мерзли в нашем доме. Я потом менял одни радиаторы на более мощные, другие наращивал. В общем, из-за некомпетентности монтажника решал много головняков с отоплением.

Теплые полы тоже пришлось переделывать.

Если вы думаете, что это просто такой неумелый монтажник мне попался — вы ошибаетесь. Таких «мастеров» очень много. И каждый из вас рискует работать с таким.

Первое, что следует сделать ДО монтажа системы отопления — это рассчитать теплопотери. Такой расчет покажет: хватит ли мощности теплых полов для обогрева здания или нет; на сколько не хватит, какой мощности нужны дополнительные тепловые приборы.

Расчет тепловых потерь поможет избежать многих ошибок при строительстве системы отопления.

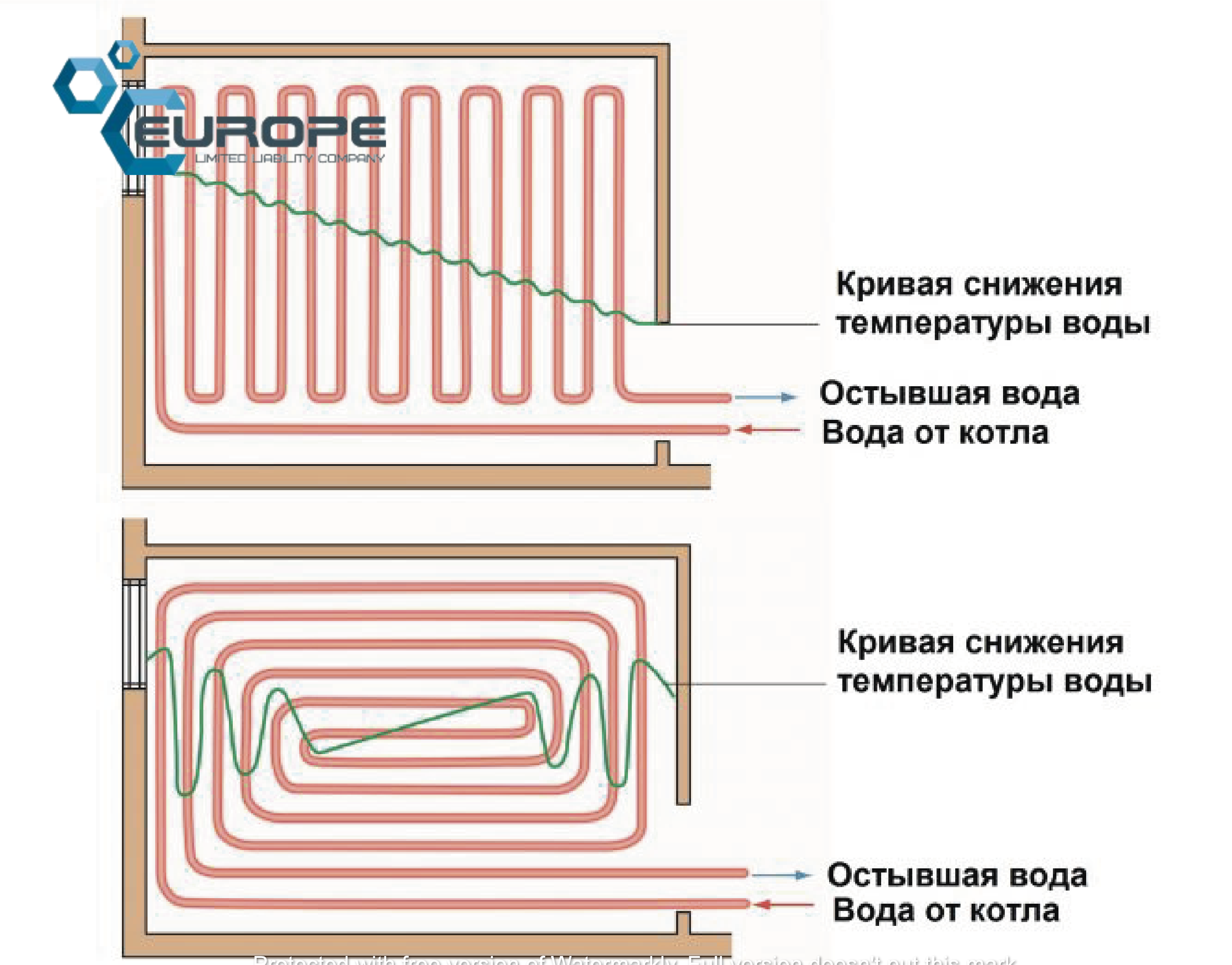

Ошибка номер 2: неправильный шаг трубы.

Шаг трубы теплого пола делается так, как привыкли монтажники. Кто-то делает 20 см. Кто-то делает 25. Бывают случаи, когда делают шаг трубы и по 30, и по 40 см.

И эта вторая распространенная ошибка, которая вытекает из первой ошибки. Нет расчетов тепловых потерь, соответственно непонятно какую мощность нужно компенсировать. Поэтому часто монтажники делают как попало.

Конструкция теплого пола, шаг трубы — это расчетные параметры. Делать шаг трубы более 20 см — большой риск, можно получить температурную зебру. Это когда поверхность пола неравномерно прогревается, образуя полосы.

Ошибка номер 3.

Третья ошибка: плохая изоляция под трубами теплого пола или вообще ее отсутствие. Горе-монтажники объясняют это тем, что тепло поднимается вверх, поэтому трубу можно укладывать без изоляции: прямо на бетон или на грунт. Так делать нельзя.

У бетонной стяжки теплопроводность в тридцать! раз больше, чем у воздуха. Поэтому тепловая энергия будет, как и все в природе стремиться переместиться туда, где наименьшее сопротивление. Поэтому если сделать теплые полы без изоляции, большая часть тепла будет рассеиваться в конструкции или в грунт.

Ошибка номер 4.

Четвертая ошибка. Отсутствие компенсационных зазоров — демпферов. Вы знаете, что при нагреве материалы расширяются. И стяжка, в которой смонтированы трубы водяного теплого пола при нагреве тоже будет расширяться. И если ей некуда расширяться, она начнет лопаться. Напольное покрытие тоже начинает деформироваться.

Ошибка номер 5.

Пятая ошибка: длинные контуры труб теплого пола. Длинные контуры создают большое гидравлическое сопротивление, что влечет за собой ухудшение циркуляции теплоносителя в трубах теплого пола.

Преимущества и недостатки водяного тёплого пола

Основной плюс
гидравлических полов — обеспечение горизонтального равномерного прогрева помещения.
При этом распространение тепла происходит вертикально, что создаёт здоровый
микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж
такой системы для помещений с высокими потолками.

Если рассматривать
водяные конструкции с эстетической стороны, то они также выигрывают, так как не
видны, и не занимают полезного пространства. Помимо этого, как уже говорилось
выше, они более экономичны при использовании.

Эффективность работы
водяных полов зависит от хорошей
теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но
монтаж такой системы в ванной комнате или туалете имеет свои недостатки —
возможность перегрева поверхности, так как чаще нагревательный элемент
подсоединяется к полотенцесушителю.

Кроме того, такие полы
отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает
наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно
утяжеляет конструкцию, поэтому требуется провести работы по укреплению
перекрытий.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.

Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру.

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений

Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Настильный деревянный теплый пол

Наиболее часто настильный деревянный теплый пол устраивается в деревянных домах. Собрать систему можно на основе реек или специальных модулей. Последний вариант предполагает использование готовых модулей с пазами для укладки труб. Деревянная стяжка под водяной теплый пол – это модули, которые располагаются на лагах, расстояние между элементами должно составить 600 мм. Между лагами располагается теплоизоляция и гидроизоляция. Между модулями должно быть оставлено расстояние в 20 мм, которое будет необходимо для компенсации температурного расширения.

Для реечного способа понадобится черновой пол. Рейки должны быть удалены друг от друга на расстояние, которого будет достаточно для размещения труб с определенным шагом. При укладке реек или модулей следует соблюдать выполненный план раскладки. Такие водяные теплые полы под ламинат без стяжки предусматривают необходимость укладки финишного покрытия толщиной в 10 мм. Располагать материал можно поверх металлических пластин, уложив на них мягкую подложку для шумоизоляции.

Металлические пластины необходимы для укладки труб, первые из которых располагаются на модулях с пазами. Если вы желаете использовать в качестве чистового покрытия линолеум или плитку, то такой деревянный теплый пол необходимо подготовить, уложив поверх пластин плиты гипсокартона, ДСП или фанеру, закрепив и заполнив стыки шпаклевкой.
