Особенности укладки теплого пола в бане от печки

Особенности монтажа

Он практически одинаков, но для каждого отдельного вида имеются свои нюансы. Первоначально необходимо подготовить колодец-приямок, который будет служить для стока воды.

В одной из наружных стен бани вывести трубу, конец которой будет выходить в коллектор, дренажную канаву или другое место слива. Стенки организованного колодца нужно крепить, чтобы их не размыло.

Выровнять земляной пол и создать на нем песчано-гравийную подушку толщиной 15 см, ее нужно выровнять и постараться плотнее утрамбовать. Сверху залить бетонную стяжку толщиной 7 сантиметров, а затем дождаться остывания.

Уложить гидроизоляцию, на нее утеплитель, затем теплоотражающую пленку. Затем процесс монтажа несколько отличается.

Для электрического типа

Укладка теплоносителя начинается от терморегулятора.

Для экономии материала и будущего расхода ресурса необходимо предварительно пометить те места, где будут установлены шкафы для переодевания или другая массивная мебель и обойти ее.

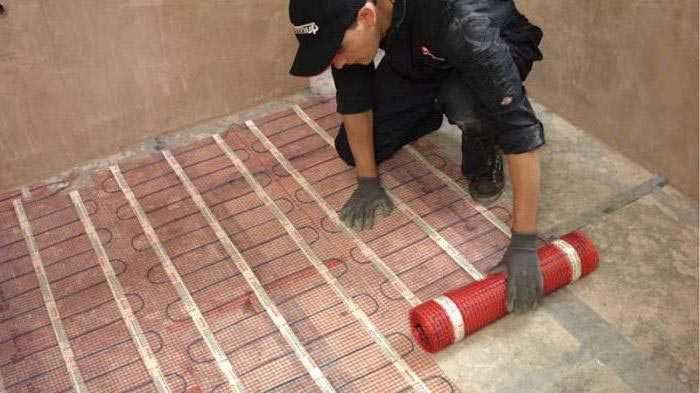

Когда раскатанный рулон достигнет противоположной стены, его нужно аккуратно обрезать, не доходя нескольких сантиметров. Затем проводиться кладка следующей отопительной ленты параллельно предыдущей, как можно ближе от нее.

После монтажа теплоносителя проверяется его работа, кабель подключается к сети, если все работает исправно и нормально нагревается, то можно переходить к укладке отделочного покрытия.

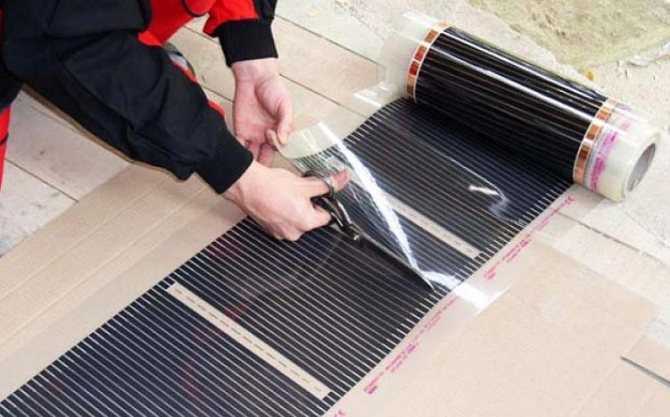

Для инфракрасного типа

Пленочная модель электрических систем представляет собой плотный целлофан, внутри него расположены медные проводки, а сверху материала находятся графитные полосы. Последние под воздействием электричества создают инфракрасное излучение, которое нагревает не воздух, а напольное покрытие.

Также имеется вариант такой системы обогрева как пластиковые маты, под которые не нужно готовить бетонную стяжку, они быстро монтируются и нагреваются. Инфракрасные маты лучше располагать на свободной от мебели площади, они должны устилать собой не менее 70% пола.

Желательно заранее определиться с расположением матов, сделать бумажный эскиз, на котором также схематично расположить мебель, чтобы обойти ее.

Основание под термопленку не должно иметь сильных перепадов, допустим уклон в 1 см на 1 погонный метр, чтобы тепло не уходило в пол, его устилают термоизоляционной подложкой.

Укладывая маты на пол нужно отступать от стен на 10 см. Они укладываются стык в стык, между ними соблюдается зазор в 5 мм. Места разрезов предварительно изолируют битумной изоляцией.

Когда все инфракрасные маты будут уложены, переходят к установке терморегулятора, а затем производится проверка работоспособности «теплого» пола и всех его витков.

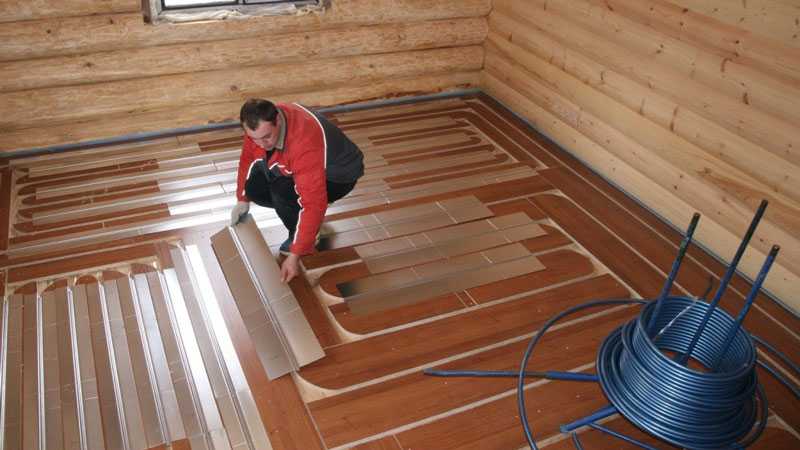

Специфика сооружения водяного пола

Вначале применяется теплоизолирующая подложка: с пола бани убирается весь мусор и раскладывается теплоизоляционный слой. Он состоит из полос, которые скрепляются между собой теплоотражающим скотчем.

Затем составляется схема раскладки труб, для упрощения задания можно воспользоваться тетрадным листком в клетку.

На пол набиваются клипсы для крепежа труб, затем укладываются сами сантехнические элементы и соединяются между собой, на выходе их подключают к котлу. Между стенами и трубами нужно выдержать расстояние в 20 см.

Рекомендации по заливке стяжки

Бетонное основание под отделочный материал выполняется с учетом варианта обустройства «теплого» пола» и специфики помещения, в котором может быть влажно.

Если это электрополы, то в раствор для создания стяжки над ними добавляют пластификатор. Когда произведут фиксацию инфракрасных матов, на них выливается раствор, а затем выжидают его застывания.

Высохшую стяжку шлифуют, а затем на нее укладывают отделочный материал.

Черновая стяжка под водяной пол обязательно должна проводиться по маячкам.

Стены от пола нужно шпаклевать примерно на 15 см, это поможет вмонтировать демпферную ленту. Самым высоким утепляющим слоем обладает керамзитобетонная стяжка.

Вначале, как и для электрического пола укладывается утепляющий слой с помощью клеевого состава, а затем поверхность армируют, используя специальную сетку. Она укладывается на пятаки, которые разделяют ее от утеплителя примерно на 4 см.

После размещения труб заливают чистовой пол раствором с пластификатором и мелкими фракциями щебня. Можно также воспользоваться нивелирующими смесями.

После всех проведенных работ по созданию стяжки необходимо выждать хотя бы 28 дней, чтобы она хорошо затвердела.

Если использовать самовыравнивающую смесь, то она высохнет быстрее.

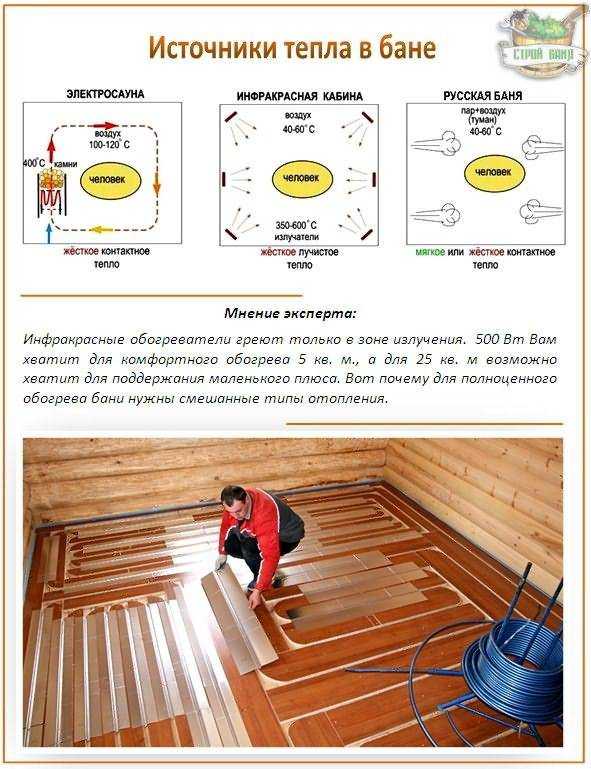

Теплые полы для бани: виды и их некоторые особенности

При устройстве систем обогрева полов в доме или квартире потребитель всегда руководствуется экономической целесообразностью, но, кроме того, учитывается и сложность проведения монтажных работ, ремонтопригодность конструкции в процессе эксплуатации.

Для бани эти критерии тоже работают, но добавляются также и некоторые другие факторы, связанные с различной функциональностью помещений, особенностями устройства пола, который должен укладываться с обязательным уклоном для стока воды (исключение может составлять только комната для отдыха).

Также выбор вида теплого пола предполагает не только экономический подход к вопросу, но и рациональный, связанный как с режимом эксплуатации бани (регулярно или время от времени), а также с технической возможностью осуществления такого решения.

Итак, в бане можно уложить и эксплуатировать:

1. Водяные теплые полы. При этом источником нагрева теплоносителя может являться как котел, так и печка, установленная в парной.

Большим недостатком этих полов может считаться сложность в обеспечении условий для укладки труб, которые монтируются на ровную поверхность, а также необходимость установки дорогостоящего распределительного оборудования, хотя эксплуатационные расходы невысоки.

2. Электрические полы, представленные кабельными системами или матами. Этот вид может считаться оптимальным вариантом, если не учитывать стоимость потребленной электроэнергии (а потребляют они много).

Кроме того, потребуется ревизия проводки, которая должна справляться с высокой нагрузкой.

Также в бане можно сделать и воздушные теплые полы, представленные специально смонтированной конструкцией труб, расположенных под полом, по которым циркулирует теплый воздух, для нагрева которого можно использовать несколько источников.

Этот вид может считаться самым затратным как на этапе монтажа, так и во время эксплуатации.

Кроме того, об их устройстве следует задуматься еще на этапе проектирования бани, так как корректировка плана практически невозможна.

Общие правила устройства полов в бане под системы обогрева

Независимо от того, планируется ли уложить трубы под водяной теплый пол в бане своими руками или смонтировать электрический обогрев, сначала нужно позаботиться об устройстве самой половой конструкции, которая в таких случаях может быть деревянной или бетонной.

Последний вариант является предпочтительным, если учитывать практичность, но деревянный, устроенный по лагам, можно считать более органичным для такого помещения.

Выбор, конечно, за владельцем, но даже ему придется соблюсти несколько правил и требований при устройстве полов с отопительным контуром в бане.

Итак, несмотря на то, что строительство современных бань ведется с устройством фундамента (в отличие от парных, возводимых ранее), но такое основание, как правило, относится или к мелкозаглубленным, или вообще представляет собой столбчатую конструкцию. Поэтому:

1. обязательно должны быть проведены мероприятия, связанные с утеплением пола и защитой его от промерзания, а также от влаги и других негативных факторов;
2. если планируется залить бетонный пол, то рекомендуется выбрать грунт несколько ниже точки промерзания и сделать обмазочную гидроизоляцию, не помешает также и устройство глиняного замка;
3. далее должен укладываться теплоизоляционный слой, материалами, для устройства которого могут являться керамзит или перлит. Кроме утепления слой насыпного материала играет и роль демпфера;
4. далее, под теплые полы следует уложить и дополнительный изоляционный слой из современных материалов (минеральной ваты, пенополистирола, пенополиуретана и других), но следует учитывать, что их использование в таких конструкциях имеет некоторые ограничения, связанные с особенностями эксплуатации такого объекта;
5. следующий этап – заливка стяжки, которая может выполняться в два этапа, а в некоторых случаях даже предполагает армирование.

• производится обработка тумб обмазочной гидроизоляцией;
• выполняется укладка теплоизоляции из сыпучих материалов;
• устраивается паро- и гидроизоляция, для которой можно использовать специальные мембраны. Последние своими краями фиксируются на тумбах и должны иметь минимальный заход на стены, равный 100 мм. Все стыки обязательно обрабатываются мастикой;
• перед тем как на тумбы укладывать лаги, последние рекомендуется обработать влагостойкими и антисептическими пропитками. Под электрические полы обязательной является обработка лаг и антипиренами.

Далее производится монтаж чернового пола с созданием теплоизоляционного слоя.

Частые ошибки при укладке теплых полов

Халатность, граничащая с ленью, может привести к неприятным последствиям и после укладки отопительной системы она не заработает. Наиболее частыми ошибками строителей при создании теплых полов, признаны:

• укладка электрического пола под мебель, в результате чего страдает не только ее целостность, но и сам кабель от перегрева в этих местах;
• необходимо четко просчитать и разметить закладку нагревательных элементов, если пренебречь этим, то может получиться, что один участок сильно нагревается, а другой остается холодным;
• нельзя пользоваться «теплыми полами» сразу после заливки стяжки, это приведет к ее растрескиванию и проблемам с отоплением;
• перед укладкой кабеля нужно все тщательно очистить, иначе мелкие частицы пыли могут стать причиной засора кабеля или мата и он перестанет работать.

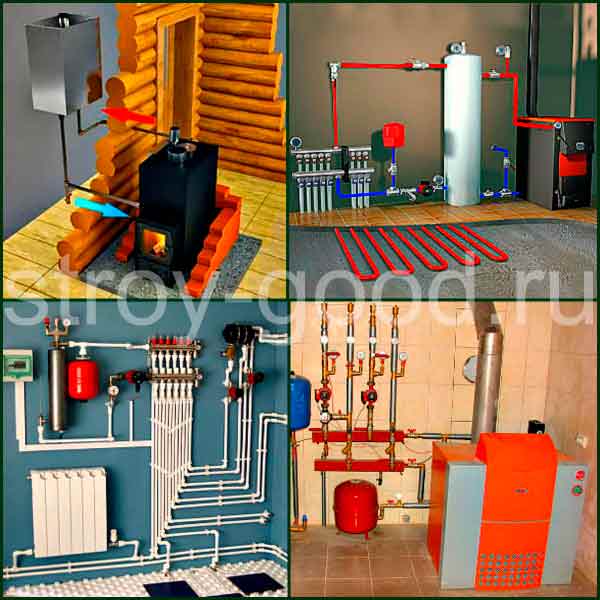

Теплый пол в бане от банной печи

Есть возможность использовать отдельный котел или же подключать пол непосредственно к банной печи. В результате трубы подводятся непосредственно к теплоносителю, а уже от него разводятся на всю площадь, которая необходим для обогрева.

Дополнительно следует установить перед печкой рубашку-теплообменник, а также должна быть буферная емкость. Это необходимо для контроля температура пола, отдельно от парилки. Стоит учитывать. Что мощности нагревательного элемента в таком случае должно хватать на обе системы.

Стоит отметить, что нагрев в этом случае будет лишь по время эксплуатации самой печи

Также важно продумать опасность замораживания системы, воду необходимо сливать или же использовать антифриз, чтобы трубы не разрывало и не образовывалась течь. Это более экономичный вариант, но он отличается тем, что невозможен изолированный запуск

Приоритетным считается именно отдельный накопительный прибор, который позволяет каждой системе работать отдельно.

Среди нескольких систем обогрева каждый сможет выбрать оптимальный вариант именно для своей бани, а также продумать алгоритм для самостоятельной установки. В результате устанавливается комфортный микроклимат и обеспечивается тщательная просушка всех помещений, что является залогом долговечности конструкции и надежности всей бани, чтобы в ней было комфортно в течение долгих лет.

Правила эксплуатации

Если зимой баня не эксплуатируется, воду сливают из контура или поддерживают плюсовую температуру внутри Рекомендации по использованию теплого пола от кирпичной печи мало чем отличаются от стандартных:

• На зиму воду из труб нужно сливать. Если баней пользуются и в холодное время года, нужно установить другую систему обогрева.
• Во время работы нужно следить за давлением в системе. Печь не оборудуется соответствующим датчиком и не контролирует эти показатели.
• Перед запуском проверяют работу насоса и запорную арматуру. Нельзя допускать протечки.

Ремонт теплого пола сложен. Чтобы устранить протечку или другое повреждение, необходимо снять настил, разрушить стяжку, починить контур и повторить все отделочные работы заново. Это затратный и трудоемкий процесс.

Преимущества и недостатки

Водяной тёплый пол в бане, отапливаемый от печки — сложное сооружение, имеющее свои положительные и отрицательные стороны.

Основные достоинства системы «тёплый пол»:

• выравнивает температурный уровень, нет горячих или холодных мест, тем самым повышается комфортность от банных процедур;
• стяжка, которой заливается контур, имеет способность накапливать тепло, и отдавать его на протяжении длительного времени;
• наличие печи, позволяет экономить на обогреве воды для процедуры, не привлекая дополнительных источников;
• экологически чистое отопительное устройство — нет электромагнитного излучения, как при использовании электро отопления, что положительно сказывается на здоровье человека;
• возможность обогрева домов больших площадей;
• отсутствие благоприятной среды для образования грибка и плесени — это продлит срок службы бани.

Кроме того, банное помещение прогревается от двух источников: печного отопления и тёплого пола, что повышает скорость обмена теплых воздушных масс и уменьшает время, необходимое для того, чтобы подготовить баню. А равномерный прогрев парилки приводит к отсутствию сквозняков.

Главные минусы тёплых полов в бане от печи:

• производить монтаж своими руками достаточно сложно, так же потребуется специальное оборудование;
• производить ремонтные работы самому, также не просто;
• «пирог» водяной конструкции значительно понижает уровень потолков;
• возникает необходимость в переоборудовании печи;
• потребность в сливе теплоносителя из системы, чтобы он не замерз и не разрушил трубопровод, или постоянное протапливание печи;
• сложный процесс регулировки температурного режима;
• нельзя обустраивать протекающие полы, так как промокнет утеплитель, и функционирование системы значительно снизится;
• при обогреве бака с теплоносителем, уходит много тепловой энергии, и меньше остаётся для протапливания парного и моечного отделения.

Стоит заметить, что сделать в бане самому любые тёплые полы стоит не малых средств, однако со временем это окупится.

Устройство водяного пола от банной печи

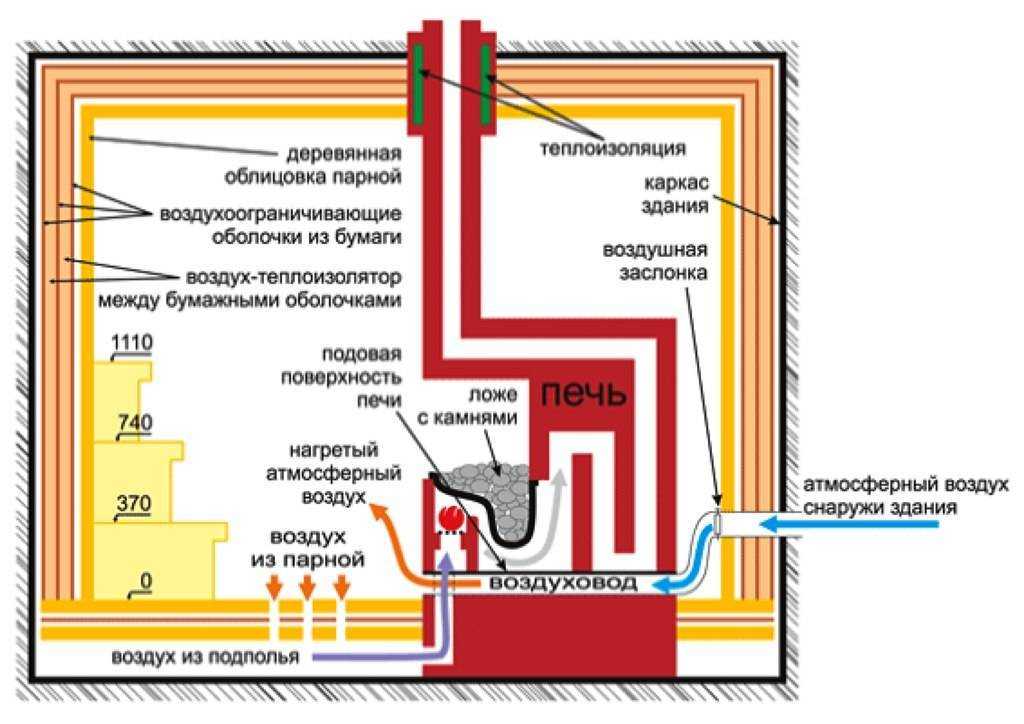

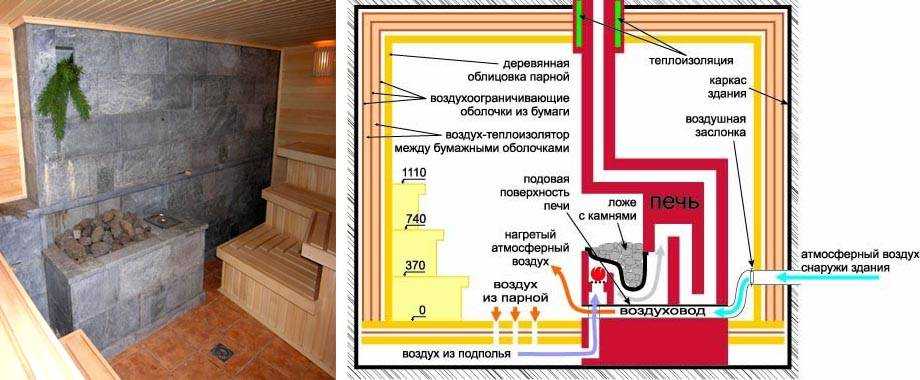

Для обеспечения подогрева пола воздухом от печи, придется устанавливать специальную печь. В ней, нижняя часть должна прогреваться сильнее. Такие печи носят название “двухъярусный колпак”. Схема ее работы выглядит следующим образом.

После закладки дров в топку и их розжига, нагреваемый воздух начинает подниматься вверх и упирается в свод колпака. После этого, он начинает опускаться вниз и перетекает через перегородку и попадает в нижнюю часть, где и отдает тепловую энергию.

На основании вышесказанного можно сделать простой вывод, печные устройства такой конструкции более эффективны. Они отдают тепловую энергию практически на пол и нагревают его. Доводя уровень температуры до комфортного для пребывания людей в парном помещении.

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

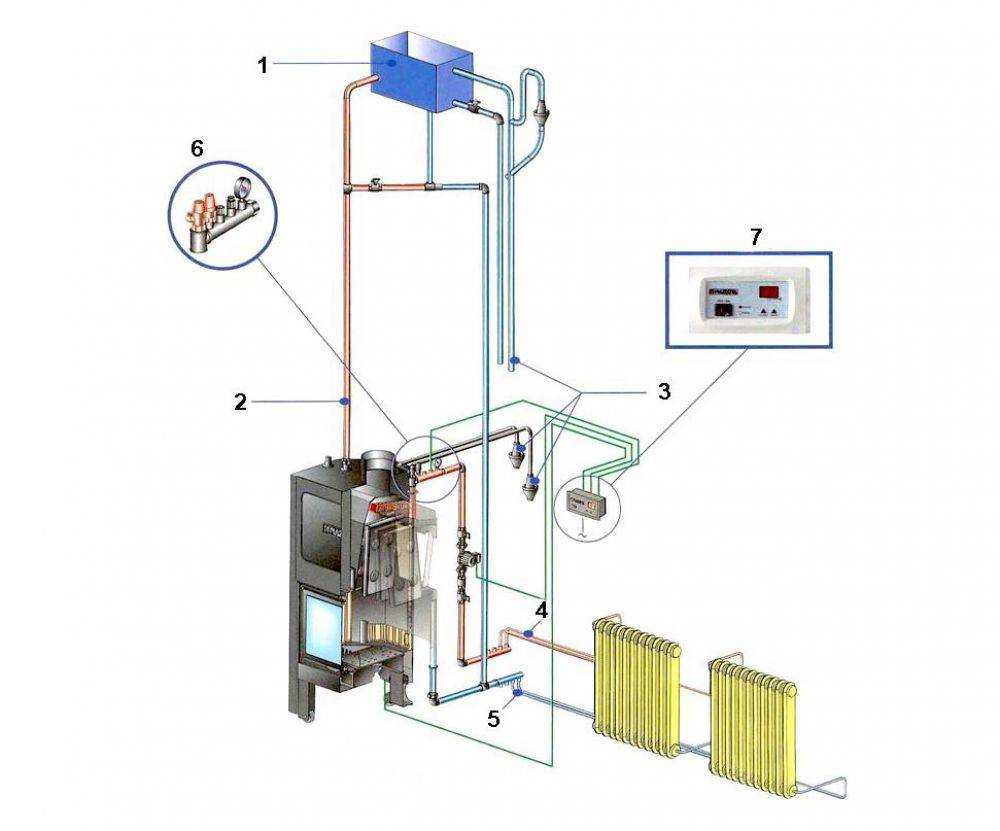

Устройство водяного тёплого пола от банной печи включает в себя несколько узлов:

Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше всего использовать – медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

Какие материалы нужно приобрести?

Для изготовления подобного пола вам понадобятся следующие материалы:

• змеевик, теплообменник — можно изготовить самостоятельно либо приобрести магазинный, но так как размеры печей крайне индивидуальные, то самостоятельное изготовление — лучший вариант (номинальные размеры: 3 метра дюймовой трубы),
• емкость-накопитель — металлическая бочка со стенкой толщиной минимум 5 мм, с установленным на ней сапуном (предотвращает парообразование, если такое возникнет). Сумма объема емкости-накопителя и труб должна быть не менее 100 литров,
• термоголовка — является задатчиком-регулятором температуры системы,
• байпас — обеспечивает перетоки из прямой в обратку,
• трехходовой вентиль — регулирует перетоки через байпас,
• циркуляционный насос — обеспечивает циркуляцию жидкости в системе,
• трубы — основной элемент обогрева,
• коллектор — распределяет потоки жидкости в контуры системы,
• дополнительные элементы — утеплитель, гидроизоляция, пароизоляция, подложка, армирование, крепежи, фитинги.

Способы укладки и монтаж водяного пола

Установить теплый пол в бане можно несколькими способами. Рассмотрим 3 основные виды.

Бетонная стяжка

Это достаточно рациональный вариант для укладки водяной системы. При заливке цементного раствора можно получить качественный обогрев бани, без дополнительных затрат на строительные материалы и дополнительное оборудование. Но при использовании бетонной стяжки, все работы нужно проводить строго по инструкции, иначе при неправильно выполненной работе придется проводить ее демонтаж, что очень затруднительно. А так же при этом выборе нужно быть готовым к тому, что баню можно будет вводить в эксплуатацию только после полного высыхания бетонной стяжки.

Плиты из полистирола

Это достаточно качественный материал для совокупности водяных полов с конструкцией бани. Он состоит из отражающего фольгированного слоя, который считается хорошим теплоизолятором. А так же плиты из полистирола имеют фиксационное углубление, что так удобно при проектировании контуров обогревающей системы. Но при его выборе нужно учесть, что несмотря на высокую цену, для монтажных работ также потребуется залить бетонную стяжку.

Деревянное покрытие

В этом случае, хоть и проблематично, но все — же возможно установить водяную конструкцию в бане. Для этого потребуется составить схему сауны или бани при помощи специалиста. Самостоятельно такие работы проводить не рекомендуется. Дело в том, что при этом выборе водяная конструкция будет находиться в отверстиях лаги, поэтому сможет подвергаться негативному взаимодействию с окружающей средой.

Рассмотрев способы укладки теплых полов в бане, можно сделать вывод, что наиболее оптимальным решением будет уложить обогревающую систему в слои бетонной стяжки.

Подробнее о водяных системах

Отбросив классическую схему гипокауста с печью в подвале, можно сказать, что основных видов теплого пола два — водяной и электрический.

Водяные полы

Теплоносителем водяного теплого пола чаще всего служит вода. Иногда применяют антифриз или этиленгликоль. В любом случае, такой пол требует автономного котла отопления.

При этом котел нужен непосредственно в бане. Идея отвода магистрали от обогревателя главного коттеджа обычно плоха и нерентабельна. Допускать вымораживание системы зимой нельзя. Для регулировки всей системы теплого пола придётся ставить коллекторный ящик — так что система получается весьма громоздкой.

Отдельные умельцы рекомендуют запитывать систему водяных полов от банной печи. Этого делать нельзя. Поясню почему.

• Во-первых, не стоит забирать тепло, необходимое для нагрева каменки.
• Во-вторых, печи  топятся нерегулярно, а водяному контуру как раз необходима четкая периодичность — замораживание для него губительно. Так что для водяного пола должен быть свой отдельный котел.

Электрический пол

Электрические системы обогрева пола просты. Рулонные маты легко ремонтируются и просто монтируются. Однако они совершенно не годятся для моечных и парилок

Даже с соблюдением всех предосторожностей

Точнее, в момент пользования парилкой, эти системы необходимо обесточивать по соображениям безопасности. А, учитывая человеческий фактор, проще их вообще не ставить во влажные помещения.

Существенный минус электрических полов это дороговизна эксплуатационных расходов и необходимость в повышенной электрической мощности. Зато они очень легкие и не боятся морозов. Стоит упомянуть простоту регулировки и смену режима обогрева.

Водяные системы укладываются улиткой или волной. Первый способ сложнее, но дает более равномерный нагрев.

Устройство тёплого водяного подогрева пола в бане не только целесообразное, но и необходимое решение. В отличие от

, использование водяной системы отопления полностью безопасно.

Возможно уложить контур под плитку и получить теплое основание без дополнительных энергозатрат. Нагрев теплоносителя будет осуществляться от котла, стальной или кирпичной печки.

Какие преимущества этого решения существуют?

1. Контур монтируется внутрь стяжки, не уменьшает полезную площадь.
2. Высокая теплоотдача при сравнительно небольших расходах энергоносителя.
3. Равномерный прогрев помещения, отсутствие холодных зон.
4. Возможность отопления сразу нескольких помещений от одного котла или печки.
5. Возможность отключения системы отопления в летнее время.

Еще одно несомненное преимущество, это возможность уложить тёплые водяные системы подогрева полов в бане своими руками. Хотя процесс монтажа трудоемок, но полученный результат полностью оправдает все ожидания.

Трубы для контура подбирают 24 мм в диаметре, чтобы снизить риск замерзания воды из-за редкой эксплуатации помещения

Источником тепла в бане выступает кирпичная или металлическая печь. Ее задача – отопить помещение и нагреть некоторый объем воды. В таком устройстве теплообменник в принципе отсутствует. Чтобы подключить к печи систему теплый пол, обе конструкции модифицируют.

• Оборудуют теплообменник – бак из нержавейки или регистр из труб. Теплообменник размещают над топкой. От него тянут трубопровод вниз к полу и в другие отапливаемые помещения.
• Трубы, обслуживающие теплообменный бак, нужны нестандартные – 24 мм в диаметре, а не 16 мм.
• Систему оснащают насосом, так как иначе обеспечить возврат остывшей жидкости в теплообменник невозможно.
• Нет возможности регулировать степень нагрева. Банная печь нагревается очень сильно и подает в систему практически кипяток. Это неприемлемо. Устройство оснащают специальным блоком для смешения воды из печи и обратки.
• Так как размеры банной печи невелики, теплообменник здесь монтируют небольшой. Чтобы компенсировать недостаточную мощность, возле печи устанавливают аккумуляторный бак и соединяют его с теплообменником.

Устройство электрического пола из инфракрасных матов

Самым оптимальным решением для самостоятельного устройства системы обогрева пола в моечном помещении русской бани является укладка инфракрасных матов. Такая схема обогрева полов позволяет добиться высокой герметичности конструкции и отличается электробезопасностью. К тому же щадящий режим работы позволяет использовать такие полы в конструкциях с деревянными элементами. Высота всей конструкции обогрева пола составит всего пару сантиметров. Обычно укладка системы и монтаж напольного покрытия занимают всего 5 дней.

После стандартной подготовки основания на полу раскатывается рулонная термоплёнка

Система инфракрасного электрического отопления пола в бане укладывается в следующей последовательности:

1. После стандартной подготовки основания на полу раскатывается рулонная термоплёнка. Для надёжности она фиксируется к основанию клейкой лентой.
2. Далее поверх инфракрасных матов отопления наносится клеящий раствор для укладки напольного покрытия. При этом нужно стараться, чтобы нагревательная плёнка была полностью покрытия слоем раствора.
3. Затем на раствор укладывается напольное покрытие – керамическая плитка, керамогранит, клинкерная плитка.
4. Системой отопления пола можно начинать пользоваться сразу после полного затвердевания клеящего раствора для укладки облицовочного напольного материала. Обычно срок твердения клея указывается на упаковке.

Монтаж теплого пола в стяжку

Укладка обогревающей системы в бетонную стяжку не только имеет положительные качества в эксплуатации, но и имеет более легкий монтаж. Поэтому рассмотрим более подробно, как сделать теплый пол в бане от печки своими руками с совокупностью с цементным раствором:

1. Подготовка основания. Вся поверхность основания очищается от мусора, грязи и пыли. Если есть трещины или неровности, заливается тонкая бетонная стяжка.
2. Гидроизоляционный слой. Поверхность подготовленного основания бани покрывается влагонепроницаемым материалом. В данном случае чаще используется горячий битум и рубероид.
3. Теплоизоляционный слой. В качестве утеплителя для бани используется утеплитель ЭППС, пеноплэкс или другие материалы, имеющие одинаковую составляющую влаго — теплоизоляционную структуру. Материал укладывается слоем не менее 5 см., без швов и щелей.
4. Армирующая сетка. При помощи этого связующего материала, можно будет уложить и зафиксировать элементы теплоносителя.
5. Теплоносители. Укладка трубопроводов производится на армирующей сетке с определенным шагом. Для фиксации используются специальные хомуты.
6. Присоединение трубопроводов к банной печи. Для подключения теплоносителей к основному источнику тепла используют специальные инструменты. После соединения необходимо убедиться, в работоспособности системы, а так — же нет ли утечки тепла.
7. Соединение сточных труб и теплоносителей водяной системы. Подсоединив трубопровода с печкой, проверяется их функциональность в подаче тепла.
8. Основная бетонная стяжка. Для скрепления элементов обогревающей системы, а так же для ее защиты от внешних факторов среды заливается бетонная стяжка.
9. Демпферная лента. Бетонная стяжка имеет свойства от высокой температуры расширяться, а при ее снижении сужаться. Поэтому чтобы защитить конструкцию бани от деформации, между ее стенами и бетонной стяжкой прокладывается демпферная лента.

После выполненных работ бетонная стяжка застывает не ранее, чем через 3 недели. Убедившись в том, что бетон схватился достаточно хорошо, производится укладка финишного покрытия.

В заключение данной статьи хотелось бы добавить, что не все финишные покрытия могут использоваться для водяной системы в бане. Ни в коем случае нельзя использовать линолеум, так как при высокой температуре он способен выделять токсичные вещества, которые негативно сказываются на здоровье человека.

АдминАвтор статьи

Устройство водяного пола от банной печи

Отопительные контуры, по которым перемещается нагретая рабочая среда.

Смеситель (коллектор), в нем происходит разделение жидкости по контурам. В нем же происходит нагретой от печи воды, с более прохладной. Все дело в том, что печь не в состоянии подогревать воду до определенной температуры. Часто температура рабочей среды не допускает ее помещения в отопительный контур и поэтому приходится ее перемешивать с холодной водой.

Теплообменный блок. В нем происходит передача тепла от печки теплоносителю. Конструкции модуля описаны ниже.

Для обустройств нагревательной системы применяют пластиковые или металлические трубы. Только, при этом надо помнить о том, что при их прокладке требуется использовать единый кусок трубы. При укладке нагревательного элемента недопустимо использовать фитинги или другие формы соединения. Такие стыки повышают вероятность возникновения протечки, для устранения, которой придется вскрывать напольное покрытие и стяжку.

В основании трубопроводов, по которым подается теплоноситель от банной печи должна быть расположена бетонная плита. Для снижения потерь тепловой энергии между трубами и бетонным основанием требуется проложить слой утеплителя. Для этого допустимо применение вспененного полиэтилена, с фольгированной поверхностью. Можно использовать пенопласт, пеноизол или минеральную вату.

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи  включает в себя несколько узлов:

Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше  всего использовать – медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

• чернового пола — бетонного или деревянного;
• гидроизоляционного слоя — он препятствует образованию конденсата;
• утеплителя — уменьшает теплопотери;
• арматурной сетки — защищает изоляцию;
• отражателя из фольги — направляет тепло в нужном направлении;
• нагревательного элемента — трубы уложенные спиралью;
• бетонной стяжки — имеющей уклон по направлению стока;
• финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.
