Как проверить теплый пол мультиметром: варианты поломки, диагностика

Проверка греющего кабеля мегомметром

Измерение мегомметром проводятся по той же самой схеме. Один щуп — рабочая жила, другой – оплетка.

Какие данные свидетельствуют о том, что ваш кабель исправен или наоборот, поврежден и требует ремонта?

При подаче испытательного напряжения в течение 1 минуты, сопротивление изоляции на греющем кабеле должно быть не менее 100 мОм.

Вот выписка из инструкции одного из ведущих производителей данной продукции компании Raychem.

Такие испытания нужно проводить под напряжением 500V, 1000V и 2500V.

Рекомендуемое испытательное напряжение для нагревательных кабелей именно 2500В.

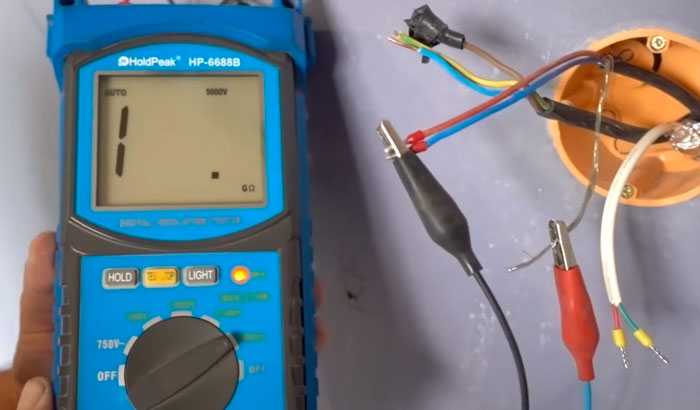

Вот наглядный пример испытания одного и того же кабеля с несколькими! надрезами изоляции. Это при подаче на него напряжения в 1000V (данные в ГигаОмах!).

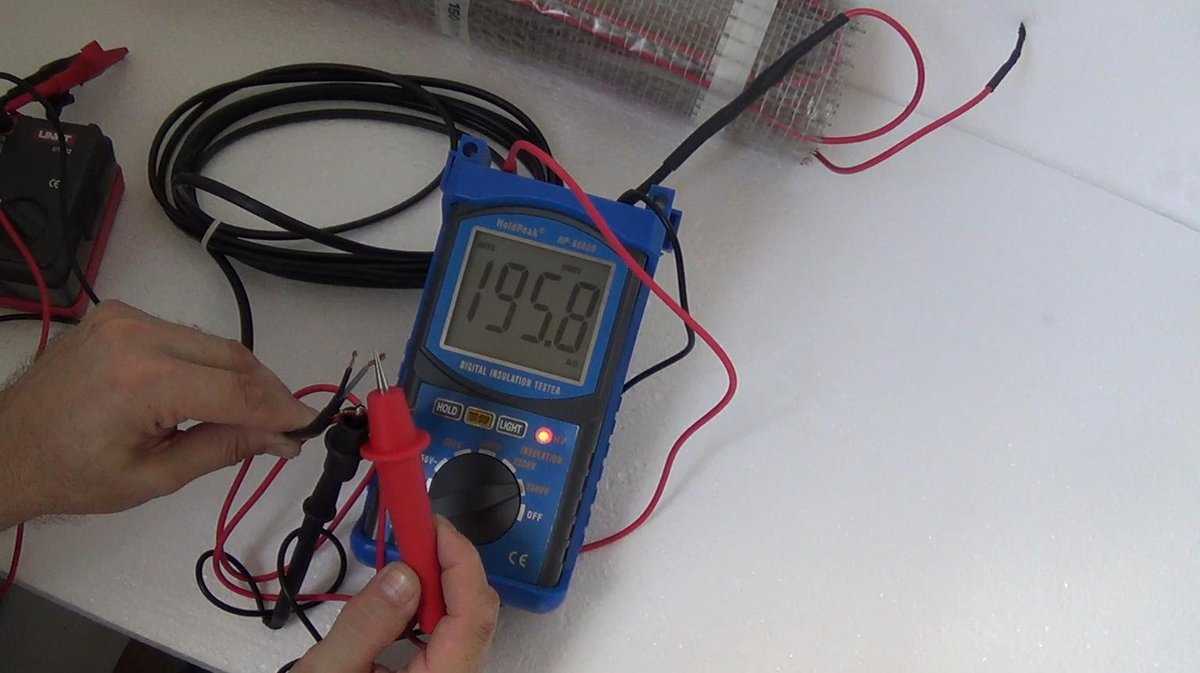

А вот это уже 2500V. Разница, что называется на табло (данные в МегаОмах).

После испытания жил ту же самую процедуру нужно повторить между металлической оплеткой и подогреваемой трубой.

Показания между двумя этими тестами (жила-оплетка и оплетка-труба) не должны отличаться более чем на 25% на всех уровнях напряжения (500-1000-2500V).

Ошибка
Некоторые специалисты утверждают, что нагревательный кабель можно испортить таким высоким напряжением, и подавать на него более 500В нельзя.

Да, это относится в первую очередь для кабелей с минеральной изоляцией (MI). Вот выписка из инструкции того же Raychem на этот счет.

Правда и там речь идет не про 500В, а максимум 1000В.

Да и параметры минимального сопротивления изоляции в мегомах уже отличаются (не менее 20мОм, а не 100мОм).

Реальные значения для хороших кабелей обычно составляют более 10Гом. Вот несколько замеров разных марок кабелей, проделанных специалистами «Тёплый пол Woks».

Чем меньше сопротивление изоляции греющих жил, тем меньшим будет срок службы нагревательного кабеля в реальных условиях или при локальном перегреве.

Качественные образцы спокойно выдерживают постоянное напряжение даже в 5000В. Перед укладкой и монтажом это хорошо выявляет все скрытые заводские дефекты (тонкие участки или микротрещины и микропроколы).

При этом многие путают неразрушающие тесты (постоянным напряжением от мегомметра) с тестами приемо-сдаточных испытаний, которые проводятся на греющих кабелях согласно ГОСТ Р МЭК 60800-2012.

Ошибка
Нельзя касаться руками каких-либо проводов при измерениях мегомметром.

Во-первых, это запрещено по технике безопасности. Во-вторых, тем самым вы вносите погрешность и занижаете измеряемое сопротивление.

Устройство и принцип работы датчика

Рассмотрим более детально особенности конструкции датчика температуры для теплого пола и принцип работы этого прибора.

Устройство

В основе конструкции датчика для измерения температуры в теплом полу — терморезистор. Он защищен от неблагоприятного воздействия стеклянной или полимерной колбой. Терморезистор подключен к терморегулятору посредством медного проводника, который изолирован поливинилхлоридом или другим материалом. Его длина обычно составляет 3–4 метра. При необходимости ее можно увеличить. Но нужно учитывать, что в таком случае немного увеличится и общее сопротивление датчика.

Главный компонент датчика – терморезистор

Обычно прибор размещают в стальной или полимерной трубке, из которой его легко извлечь. В некоторых случаях датчик не утапливают глубоко в пол, а подключают на выходе провода. Такой способ монтажа используют для таких напольных покрытий, как ламинат, паркет, ковролин.

Существует и другой, менее популярный тип датчика — механический. Его конструкция отличается. Он представляет собой биметаллическую платину, которая при нагреве изгибается, тем самым размыкая электрическую цепь.

Принцип работы

Терморезистор меняет сопротивление при изменении температуры окружающей среды. Это позволяет подавать ток большей или меньшей силы на терморегулятор. Он, в свою очередь, изменяет температуру нагревательных элементов теплого пола. Принцип работы детали схож с таковым у переменного резистора. Только самостоятельно ничего регулировать не нужно — необходимое сопротивление устанавливается автоматически. Оно повышается вместе с повышением температуры и понижается одновременно с ее понижением.

Таким образом, когда пол перегревается, сопротивление резистора увеличивается. Как все помнят из школьных уроков физики, от него напрямую зависит сила тока, а от нее — мощность. В результате нагревательные элементы теплого пола начинают выделять меньше тепла, их температура уменьшается. Резистор чувствует это и понижает сопротивление. Начинается обратный процесс. Эти процессы и положены в основу принципа работы датчика температуры для теплого пола.

Так выглядит датчик в сборке

Проверка работоспособности при покупке и после укладки

Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.

После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.

Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:

На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.

Основные неисправности

Нередко после завершения монтажных работ теплый пол так и не начинает вырабатывать тепло. Отсутствие нагрева является верным признаком того, что установка системы была выполнена с существенными ошибками либо произошел отказ оборудования из-за неправильно сделанного выбора либо установки изначально неисправных устройств. Основные виды неисправностей можно разделить на группы, в зависимости от места возникновения. Из строя может выйти:

Терморегулятор, причиной отказа которого является отказ реле или конденсатора. Ремонт подобных элементов обходится достаточно дорого, поэтому сломавшийся просто меняют на новый. При покупке нового устройства следует выбираться модель такого же производителя, что и предыдущий, а также товарный знак терморегулятор. Однако прежде чем отказываться от действующего устройства стоит проверить его настройки. Иногда плохая работа часто связана с неправильно выставленными режимами работы;
Термодатчик, который при необходимости можно заменить. Такие устройства в зависимости от исполнения могут работать продолжительное время. Срок службы напрямую зависит от качества и правильности выполненного монтажа. Для проверки работоспособности надо знать порядок выполнения работ. Прибор должен размещаться внутри гофрированной трубки и находится в месте, рекомендованном производителем системы «теплый пол»;
Кабель, имеющий достаточно продолжительный срок службы. Причина отказа кроется исключительно в неправильно выполненном монтаже. Наиболее уязвимым местом считается соединительная муфта.

Чтобы свести к минимуму количество ремонтных и диагностических работ, стоит отдавать продукции ведущих производителей. Соблюдение технологии производства и использование качественных материалов позволяет гарантировать качество предлагаемой продукции.

Что такое греющий кабель?

Система кабельного обогрева как жилых, так и нежилых помещений получает все большее распространение. Целью применения греющего кабеля является сохранение необходимого температурного режима. Кабель, который преобразует электрическую энергию в тепловую, называется греющим. Кабельная система обогрева помогает сделать жизнь более комфортной.

Греющий кабель – принцип работы и применение

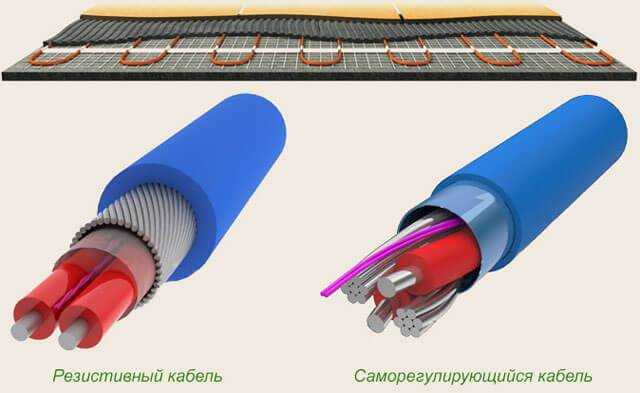

Современный греющий кабель функционирует как любой электронагревательный прибор. Чем выше сопротивление материала прохождению электрического тока, тем больше тепловой энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Применение греющего кабеля может быть в таких областях:

подогрев пола, стен и потолков;
поддержание температурного режима для твердеющего бетона становится особенно актуальным в холодных погодных условиях;
устранение обледенения кровли, водосточных труб и лестниц;
обогревание зеркал для устранения конденсата;
обогрев почвы широко применяется в теплицах;
предотвращение промерзания водосточных и канализационных труб;
поддержка нужной температуры жидкости и воды, и так далее.

Проверка при возникновении неисправности

В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.

Диагностика неисправностей водяного теплого пола

Первым делом проверяют давление в контуре теплого пола

Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.

При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.

Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.

Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.

Из-за поломки циркуляционного насоса жидкость не будет поступать в контур

Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.

Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.

Диагностика неисправностей электрического теплого пола

Если кабель отключается на щитке, это говорит о коротком замыкании

Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.

Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.

Методика проверки теплого пола на работоспособность

Для определения неисправности системы обогрева, можно применять два метода: визуальный и метод измерений основных параметров. И если в первом случае потребитель может отталкиваться лишь от внешних признаков (почернения, расплавы изоляции и т.п.), то вот второй вариант дает более точную оценку повреждения системы.

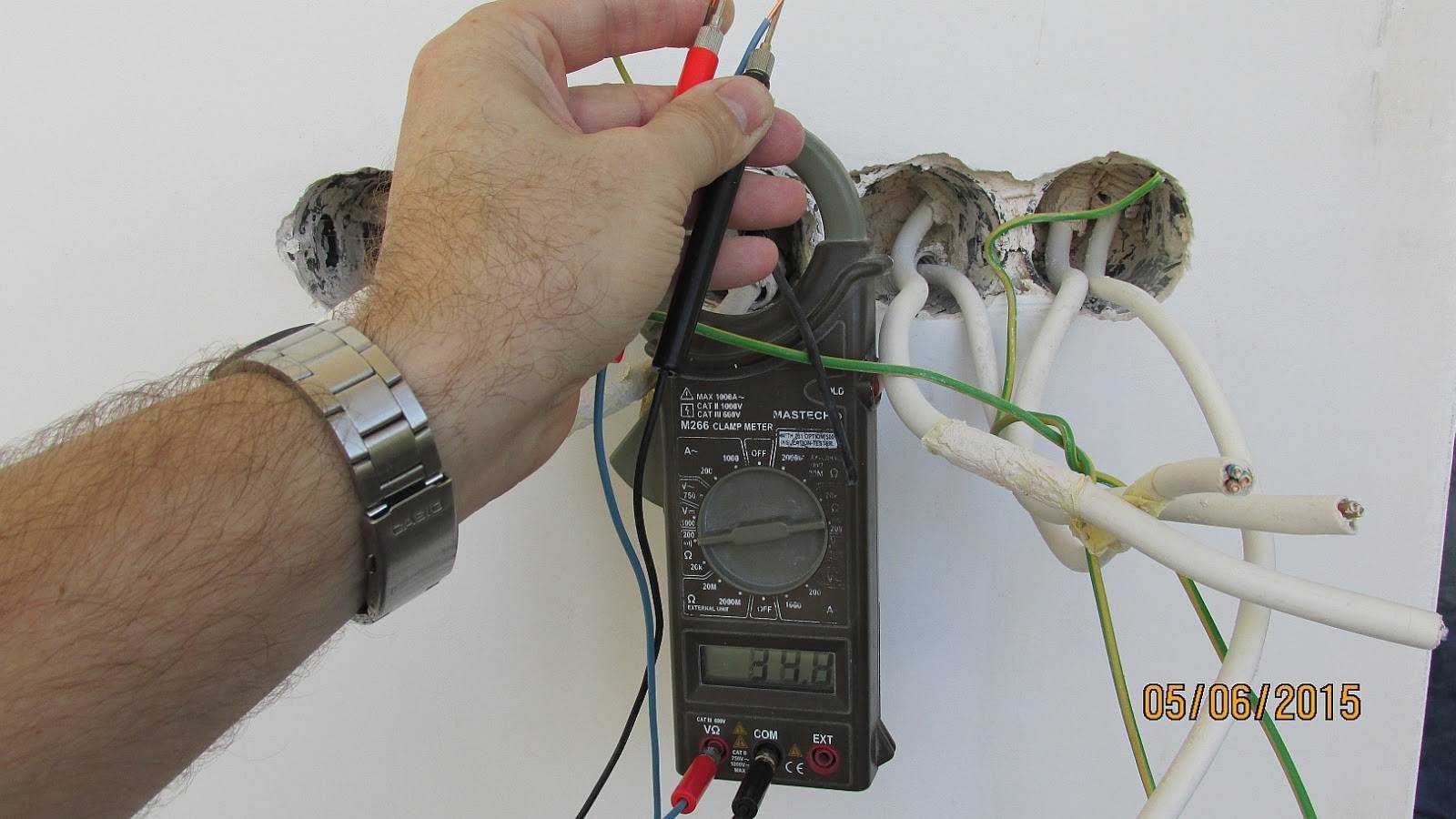

Первым делом следует убедиться в наличии питающего напряжения на клеммах терморегулятора. Для чего переведя мультиметр в положение для измерения переменного напряжения необходимо удостовериться в наличии сети. Предварительно необходимо снять защитную крышку с регулятора температуры.

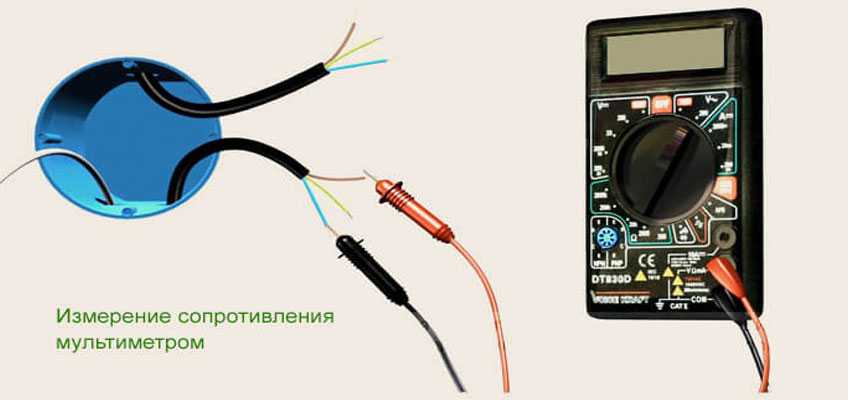

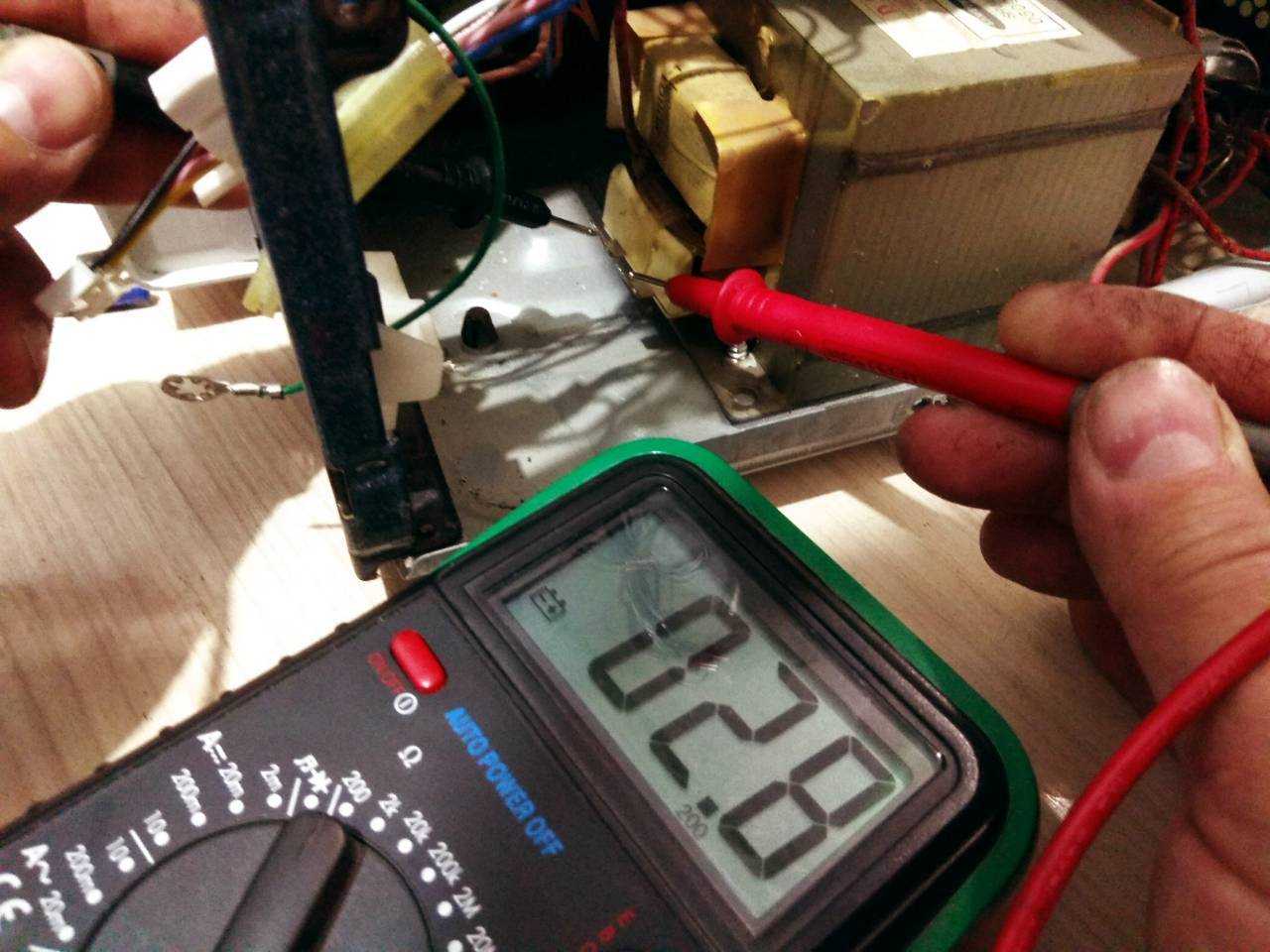

Дальнейшим шагом является замер сопротивления нагревательного кабеля (пленки). Для чего всю систему следует обесточить и, переведя мультиметр в положение для измерения сопротивления приложить щупы прибора к выводам нагревательных элементов (предварительно отключив их от клемм терморегулятора).

Показатели сопротивления могут варьироваться в зависимости от мощности устройства. Ну а чтобы точно определиться с правильностью измерений (зная мощность вашего теплого пола) можно воспользоваться следующей зависимостью:

P=U2/R,

И тогда, подставляя имеющиеся значения, вы сможете определить правильность измерений.

Например, если мультиметр показал значение сопротивления 100 Ом, то мощность вашего теплого пола по приведенной формуле будет P=2202/50=480Вт.

Кстати если паспортные данные на теплый пол отсутствуют, то усреднено можно принимать мощность нагревателей в соотношении 150Вт на 1 квадратный метр площади пола.

Сопоставив результаты измерений с имеющимися характеристиками можно будет узнать о качестве нагревателя. Если же результаты измерений существенно отличатся от паспортных данных (более 10 – 15%), то можно говорить о повреждении нагревательного элемента.

Превышение сопротивления – короткое замыкание цепи;

Пониженные (нулевые) показатели сопротивления – обрыв кабеля.

Безусловно, дальнейший ремонт теплого пола потребует привлечения специалистов для демонтажа и последующего монтажа нагревательных элементов.

Проверка терморезистора

В случае, когда нагреватели целы, следующее на что следует обратить внимание – это терморезистор. Его целостность также может быть проверена при помощи мультиметра. Однако, следует понимать, что значение электрического сопротивления для данного элемента может существенно варьироваться в зависимости от температуры окружающей среды

И один и тот же датчик будет показывать 20кОм и более при t= +5⁰С и 5кОм при t= +35⁰С. На этот момент следует обратить внимание и дополнительно проверить процесс изменения сопротивления при разогреве термодатчика

Однако, следует понимать, что значение электрического сопротивления для данного элемента может существенно варьироваться в зависимости от температуры окружающей среды. И один и тот же датчик будет показывать 20кОм и более при t= +5⁰С и 5кОм при t= +35⁰С

На этот момент следует обратить внимание и дополнительно проверить процесс изменения сопротивления при разогреве термодатчика

Как уже было сказано выше, замена терморезистора – это весьма простое мероприятие. И при необходимости потребитель сможет выполнить указанную процедуру самостоятельно.

Последним шагом проверки выступает диагностика терморегулятора. Для чего можно воспользоваться обычной лампой накаливания, вкрученной в патрон (будет выступать в качестве нагрузки).

Очередность действий в таком случае будет следующей:

Терморегулятор теплого пола подключается по стандартной схеме (подводятся питающие провода, а также подключается термодатчик) к выходу на нагревательный кабель подключается лампа накаливания.
Подается питающее напряжение.
Терморегулятор переводится в положение максимум (лампа должна начать свечение).
Термодатчик нагревается над лампой (по мере его нагрева лампа должна потухнуть).
После остывания термодатчика лампа вновь должна включиться в работу.

При исправности всех элементов теплого пола, следует особо тщательно проверить все места соединений и убедиться в отсутствии механических повреждений. На этом диагностика теплого пола может быть завершена.

Предлагаем к просмотру соответствующее видео:

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

греющего кабеля, который является источником тепловой энергии;
термодатчика, фиксирующего степень нагрева проводов;
терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Теплый пол Теплолюкс и его ремонт

Теплые полы Теплолюкс от российской компании “Специальные системы и технологии” пользуются огромным спросом. Повышенный спрос является очевидным показателем качества продукции, которая пользуется доверием во всем мире. Ее покупают в странах СНГ, в Монголии и даже в Европе. Высокое качество продукции и европейский стандарт подтверждает международный сертификат TUV. Гарантия на теплые полы Теплолюкс составляет до 25 лет.

Европейское качество систем Теплолюкс не является защитой от непредвиденных ситуаций, при которых возникают различного рода дефекты, связанные с некачественным монтажом, эксплуатацией или неаккуратностью при проведении ремонтных и других работ в помещении. Например, обычная установка двери при неаккуратном обращении с дрелью или пилой может стать причиной повреждения напольного покрытия вместе с греющим кабелем. В этом случае вам понадобится ремонт теплого пола Теплолюкс.

Как ремонтируют теплый пол Теплолюкс, понадобится ли вскрытие пола и стен? Этот вопрос волнует многих потребителей, которые являются обладателями системы обогрева этой известной и популярной марки или только планируют его установку. Теплый пол, на который имеется гарантия, не следует ремонтировать собственными силами. Чтобы сделать ремонт, позвоните в сервисную службу производителя. Номер телефона, как правило, указывается в паспорте, прилагаемом к системе. Сервисные инженеры, используя тестовое оборудование, без труда определят участок повреждения, вскроют его и проведут ремонт кабеля.

При поломке датчика температуры потребуется замена устройства. По окончании гарантии вы покупаете его самостоятельно. Стоимость датчика невелика и составляет 2-3 доллара. Замена производится так же, как описано выше, то есть старый датчик вытягивается из гофры и вместо него вставляется новый, а в случае, когда он уложен в стяжку, покупают датчик для температуры воздуха. Он менее эффективен, так как включается не от прогрева пола, а от движения воздуха.

Если из строя вышла плата регулятора температуры, ее также нужно заменить. Стоимость новой платы для Теплолюкс PRO РТП 500А составляет приблизительно 50$.

Что подразумевает гарантия на теплый пол Теплолюкс и реально ли ее получить

Срок гарантии, указанный в документах при покупке системы является тем сроком, в течение которого ремонт и замена кабельных секций производится бесплатно. Ремонт теплого пола своими руками в этом случае – затея абсолютно нецелесообразная. В данной ситуации лучше довериться специалистам.

Гарантия распространяется на все системы обогрева популярной марки, независимо от того, где и в каком магазине вы его приобретали, и кто занимался установкой. Гарантийные сроки берутся не из головы, а просчитываются после проверок на испытательных стендах. Срок указанный, как гарантийный, – это время, в течение которого система работала в полном режиме без сбоев.

Каких-то 20 лет назад такие системы обогрева были признаком элитного жилья, для массового потребителя они были недоступны. Сегодня, благодаря доступной цене и получаемым преимуществам, теплые полы – не редкость. Их устанавливают во многих домах и квартирах. В случае неисправностей, чтобы не пришлось ремонтировать дважды или менять систему полностью, для ее восстановления лучше нанять профессионалов. Таких исполнителей можно найти в специальных сервисных центрах, занимающихся установкой теплых систем и их ремонтом.

Опишите свой вопрос максимально подробно и наш эксперт ответит на него

Кроме Универсала 911 М больше ничего невозможно использовать для поиска повреждения в изделии теплого пола? Свет клином сошёлся на этом приборе? Любой генератор можно собрать своими руками. Элементарно. Или просто обратится, в конце концов, хотя бы к “знакомому электрику”.

Я по-поводу терморегулятора. У меня он вмонтирован в стену и это значит что, если он накроется придется долбать стену и менять его а затем заделывать отверстие и заново красить всю комнату?

У вас должен быть заложен датчик в гофрированной трубке что бы при выхода из строя датчик можно было поменять!

Пол такой,полное г****, сделали теплый пол через месяц остановился

Обогревающие системы «теплый пол» набирают все большую популярность, постепенно оставляя в прошлом традиционные способы отопления помещений с применением батарей. Конструкция и монтаж системы просты, но ошибки при укладке могут привести к серьезным последствиям, особенно, если «теплый пол» является основным способом отопления. При возникновении неполадок нет необходимости в демонтаже и полной замене конструкции, можно попробовать произвести ремонт теплых полов.

Конструкция

Конструкция данного устройства, монтируемого в пол, проста. На конце провода расположен термоэлемент, размещать который следует там, где уложены нагревательные кабели таким образом, чтобы он находился между витками кабеля и на равном удалении от них. В этом случае показания будут наиболее точными.

Внешний датчик, регистрирующий температуру воздуха в комнате, часто размещается в терморегуляторе. Чтобы обеспечить точность отображаемых значений, его местоположение следует защитить от попадания прямых солнечных лучей, нагрева другими отопительными приборами, сквозняка.

Подключение к терморегулятору осуществляется при помощи специальных клемм.

При повышении или понижении температуры отключается или, наоборот, включается нагрев, если речь идет об электрическом варианте. В случае водяного теплого пола, при помощи сервоприводов, регулируется подача теплоносителя в контур, за счет чего температура возвращается к нужному значению.

Основное назначение – регулировка нагрева и контроль за своевременным его включением и выключением.

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

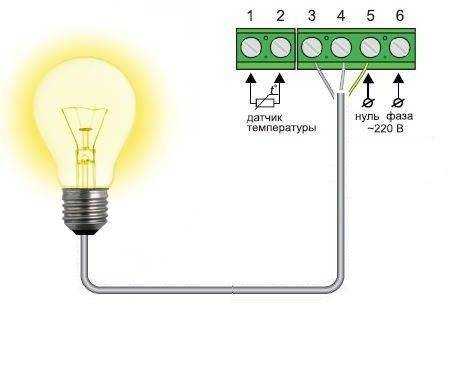

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Подключение терморегулятора

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Включается терморегулятор

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Лампочка загорелась

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Как проверить теплый пол: измерение сопротивления греющего кабеля и изоляции

Как известно, греющий кабель запрещено включать до момента, когда теплый пол смонтирован и более того, пока стяжка или плиточный клей полностью не высохли. Как же проверять кабель после покупки, монтажа и укладки кабеля? Ведь подобную проверку лучше производить на всех этапах обустройства теплого пола, в т.ч. в магазине (сопротивление обычно измеряется и фиксируется продавцом), после укладки, а также после заливки раствором и укладки плитки. Очень просто — достаточно провести замеры сопротивления греющих жил, сравнить их с паспортными значениями и проверить сопротивление изоляции кабеля.

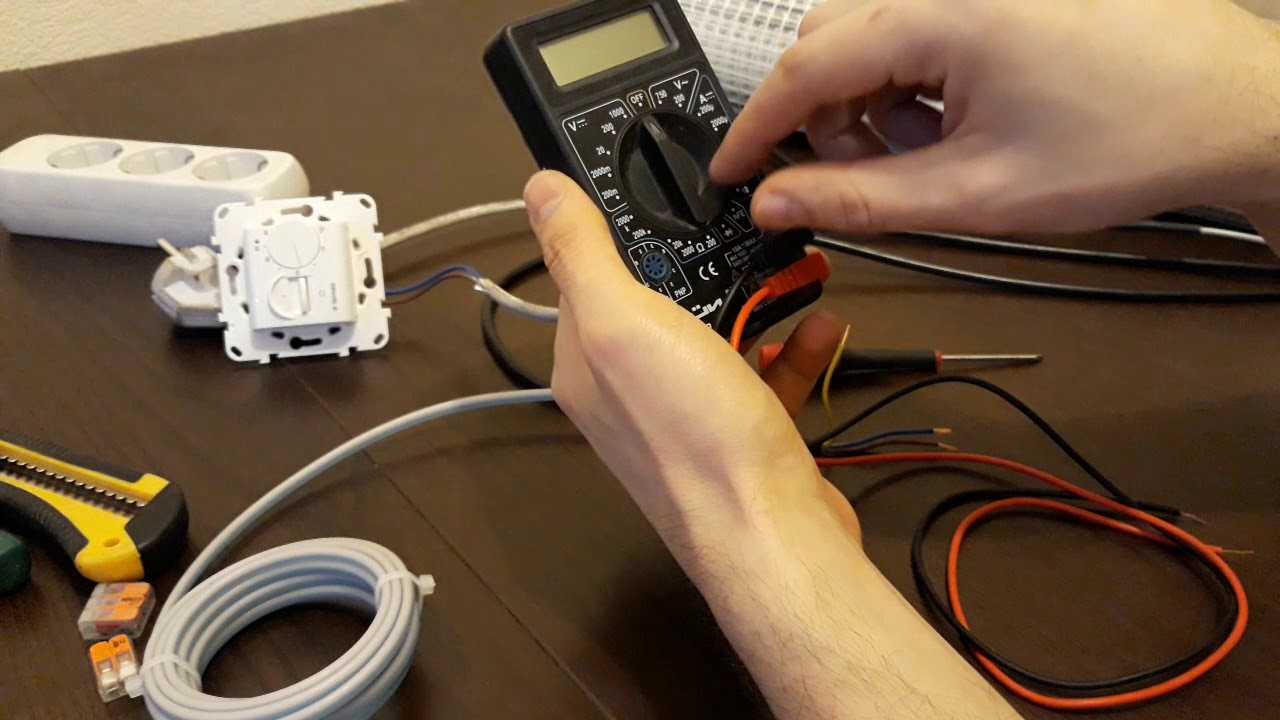

Для измерений нам понадобится обычный мультиметр (на фото выше). Если такого прибора в хозяйстве пока нет, рекомендуем его приобрести, ведь с его помощью можно не только проверить теплый пол, но проверять сопротивление бытовых проводов, заряд батареек и т.д.

Итак, переведем прибор в режим измерения сопротивления, выставим предел в 2000 Ом (см. фото). Если мы все подключили правильно, он должен показать ноль если закоротить щупы мультиметра.

Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами – см. фото.

Для нашего мата значение сопротивления составило 409 Ом. Сравниваем с паспортным значением, указанным в руководстве пользователя на мат. Значения могут отличаться в пределах 10-15%, т.к. сопротивление зависит, например, от температуры, да и длина кабеля может чуть меняться от экземпляра к экземпляру. Паспортное значение для нашего мата – 360 Ом, разница с измеренным составила 14%, что в пределах допуска.

Теперь проверим сопротивление изоляции, для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.

Как проверить теплый пол мультиметром? На фото и видео ниже представлена поэтапная проверка теплого пола.

Так же мы расскажем, как прозвонить электрический теплый пол без мультиметра.

Приобретая электрические теплые полы (теплый пол под плитку, теплый пол в стяжку) помните, что пол (нагревательный кабель, нагревательный мат или тонкий нагревательный кабель) в сеть включают только после монтажа и полного высыхания стяжки либо плиточного клея.

Инфракрасный теплый пол можно включать сразу после монтажа.

Следует заметить, что полное затвердевание и высыхание цементно-песочной стяжки происходит в течении четырех недель.

Проверять исправность приобретенной продукции необходимо на нескольких этапах.
