Описание и принцип работы автоматического выключателя ап-50

Независимый расцепитель для автоматических выключателей

Как уже было сказано, это устройство является дополнительным защитным элементом в электрической цепи. С его помощью осуществляется дистанционное включение автоматов или выключателей нагрузки.

Независимый выпуск чаще всего применялся при проектировании вентиляционных систем. Согласно правилам, в случае пожара вентиляция должна отключаться очень быстро. Поэтому к вводному автомату, установленному в распределительном щите, дополнительно подключается независимый расцепитель, управляющий системой вентиляции.

Модульные автоматы устанавливаются в электрощитах, рассчитанных на токи до 100 ампер. В большинстве случаев общий вход защищен выключателем нагрузки. Именно к нему подключается независимый блок расцепления, осуществляющий отключение в аварийных ситуациях. Если входной ток более 100 А, требуется более мощный автоматический выключатель. Также можно подобрать для него наиболее подходящий независимый расцепитель.

С помощью этого устройства можно отключать не только однофазное, но и трехфазное оборудование. Чтобы расцепитель начал работать, вполне достаточно подать на катушку импульс напряжения. Возврат релиза в исходное состояние осуществляется с помощью кнопки «возврат». Нажатие вручную указывает на внешнее отключение, а не на короткое замыкание.

Срабатывание шунтирующих разрядов может происходить по разным причинам. Наиболее распространены следующие:

• Слишком высокие скачки напряжения в сторону увеличения или уменьшения.
• Нарушение установленных параметров, изменение состояния электрического тока.
• Ошибки в работе машин, невозможность выполнять свои функции.

Существуют аналогичные устройства отключения, используемые вместе с автоматическими выключателями. Они выполняют те же функции, но по принципу действия бывают тепловыми и электромагнитными.

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Содержание текущей статьи:

• ;
• с характеристиками B, C, D:
  • ;
  • ;
  • ;
• информации.

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.   Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.   Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключение при коротком замыкании из диапазона	Предпочтительное применение автоматического выключателя	Нагрузки
B	(3-5)·In	защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	защита: — освещения; — розеток; — бытовых электрических приборов.	резистивные, индуктивные с низким пусковым током
D	(10-50)·In	защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников.	индуктивные с высоким пусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу).

где I_n – номинальный ток автоматического выключателя.  Примеры:

1. Автомат на номинальный ток I_n = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·I_n), но мгновенно отключится при коротком замыкании 30 ампер (5·I_n) и выше.
2. Автомат на номинальный ток I_n = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·I_n), но мгновенно отключится при коротком замыкании 160 ампер (10·I_n) и выше.
3. Автомат на номинальный ток I_n = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·I_n), но мгновенно отключится при коротком замыкании 2500 ампер (50·I_n) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.   При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от I_n соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от I_n соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах. С помощью них защищают:

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

1. Стандарт на модульные автоматические выключатели ГОСТ 50345-99.
2. Заводской каталог «Курского электроаппаратного завода» на выключатели ВМ63.
3. Заводской каталог компании «ABB» на выключатели S800S.

АП50Б 2МТ выключатель автоматический АП-50Б 2МТ характеристика, цена, купить автомат АП50Б-2МТ

1,6А, 2,5А, 4А, 6,3А, 10А, 16А, 25А, 40А, 50А, 63А

Выключатель АП50Б 2МТ купить АП50Б-2МТ продажа автоматического выключателя АП-50Б-2МТ до 63А, купить выключатель / автомат АП50Б 2МТ 63А (АП 50Б-2МТ) возможно оптом и в розницу, актуальное наличие на складе компании вы можете узнать по телефону в отделе продаж или прислав заявку на нашу электронную почту

Описание, характеристика

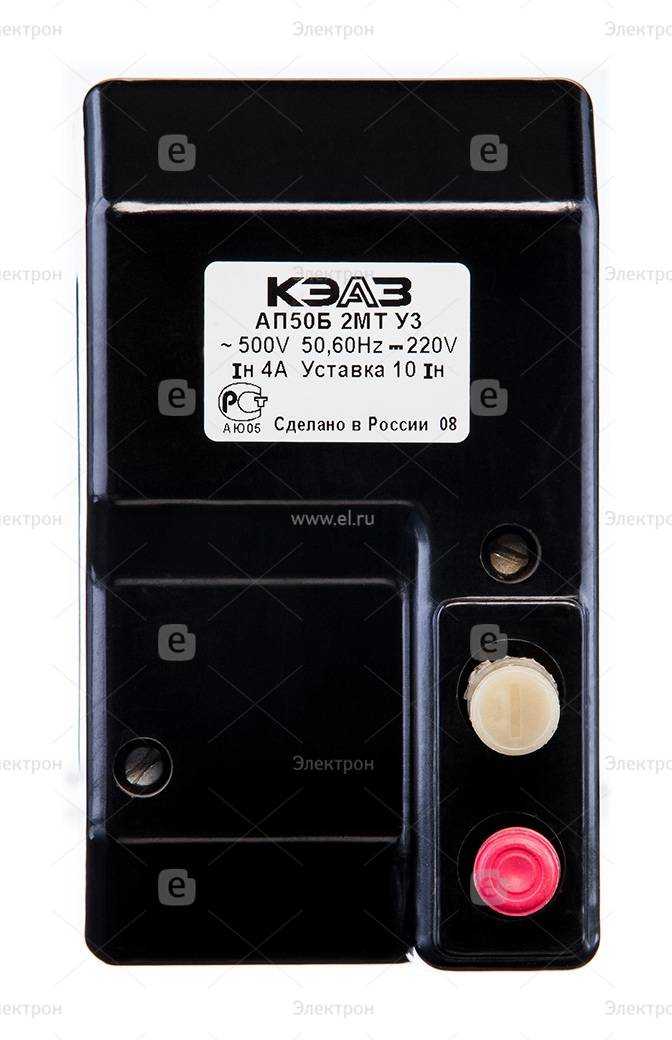

Автоматический выключатель АП50Б-2МТ Технические характеристики:

Автоматический выключатель АП50Б (АП50) — это автомат, который предназначен для проведения электротока в нормальном режиме и его отключения при возникновении перегрузок и короткого замыкания (обозначение МТ) или только в случае коротких замыканий (обозначение М). Помимо этого данные изделия применяют для оперативных включений либо отключений электроцепей. При этом основное назначение автоматических выключателей АП50Б 2МТ – это защита различных кабелей (проводов), а также электрических двигателей. В случае, когда правильно выполнена система заземления данные автоматы также предотвращают поражение человека электротоком в случае косвенных прикосновений. Предлагаемые автоматы АП-50Б выпускаются промышленностью в двухполюсном исполнении 2МТ (применяют для коммутации цепей постоянного / переменного тока) и трехполюсном варианте 3МТ (для коммутации цепей переменного тока). Они соответствуют требованиям ГОСТ 9098-78

АП50Б 2МТ технические характеристики (кратко):

• Номинальный ток расцепителя, А: 50• Расцепитель тока: электромагнитный,  тепловой• Число полюсов: два

Преимущества АП-50Б:

• Высокая надежность работы, простота их обслуживания• Номинальный ток – до 63 ампер, номинальное напряжение – до 500 вольт• Возможность производить регулировку уставки теплового расцепителя• Возможность их комплектования вспомогательными контактами, независимыми расцепителями, минимальными расцепителями, расцепителями цепей управления, расцепителем максимального тока в нулевом проводе• так же имеется возможность комплектования изделий защитными оболочками IP54

Структура условного обозначения автоматов: АП 50Б — ХXXХ Х XХX.Х

• АП 50Б — серия;• ХХХХ — максимальные расцепители электрото-ка:— МТ — комбинированный максимальный расцепитель т-ока (электромагнитный и тепловой);— М — электромагнитный макс. расц-тель электротока;— Т — тепловой макс. расц-тель электротока;— Х — дополнительный расц-ль:— Н — минимальный расц-ль напр. (ном. напряжения: 110, 127, 220, 380, 400, 415В перем-ного то-ка частотой 50 Гц);— Д — независимый расцепитель (ном. напр.: 110, 127, 220, 230, 240, 380, 400, 415, 440В перем. то-ка частотой 50 — 60 Гц);— О — макс-ный токовый расц. в нулевом проводе;• ХХХ — климатическое исполнение выключ-ля (У, ХЛ, Т) и категория их размещения (2, 3, 5):— УЗ, ТЗ, ХЛ5 — без оболочки;— У2, Т2, ХЛ5 — в дополнительной металлической оболочке степени защиты IP54;• Х — условное обозначение автоматов в зависимости от ном-го электротока главных цепей выкл-я: —1 — (1,6; 2,5; 4 А); —2 — (6,3; 10; 16 А); —3 — (25; 40; 50; 63 А).

Общие технические характеристики: (ап50б 2мт технические характеристики)

Наименование параметров	АП50Б 2М	АП50Б 2МТ	АП-50Б 1М2ТД	АП-50Б 3М	АП50 Б 3МТ	АП 50Б 2М3ТН	АП50Б 2МН	АП-50Б 2М3ТД	АП-50Б 2М3ТО
двухполюсные	трехполюсные
Номинальное напряжение, В
переменного т.	до 500	до 500
постоянных т-ков	до 220	—
Шкала номинальных т-ков расцепителей Iн, А
	1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63	16; 25; 40;
50; 63
Уставка по т-кам мгновенного срабатывания, I/Iн
	3,5 и 10
Характеристика тепловых расцепителей:
не срабатывает при т-ках 1,05 Iн	—	< Iч.	—	< Iч.	< Iч.	—	< I ч.	< 1 ч.
срабатывает при т оках 1,35 Iн	—	< 0,5 ч.	—	< 0,5 ч.	< 05 ч.	—	< 05 ч.	< 05 ч.
Шкала ном. напряжений минимального расцепителя, В
	110; 127; 220; 380; 400*; 415* перем. т. частоты 50Гц
Шкала номинальныхных напряжений независимого расц-я, В
	110; 127; 220; 230*; 240*; 380; 400*; 415*; 440* перем. ток-а частоты 50-60 Гц
220 – постоянного ток-а
Масса (вес), кг:
без оболочки	до I	до I,3
в дополнительной оболочке	до 2,2

Автоматический выключатель ап50 устройство

Очень важно знать, что самый популярный выключатель смонтирован в корпусе из ударо- и дугостойкой пластмассы, допускающей возможность работы в условиях умеренного, холодного и тропического климата. Корпус выключателей АП-50 состоит из основания 1 и крышки 2. Корпус выключателей АП-50 состоит из основания 1 и крышки 2

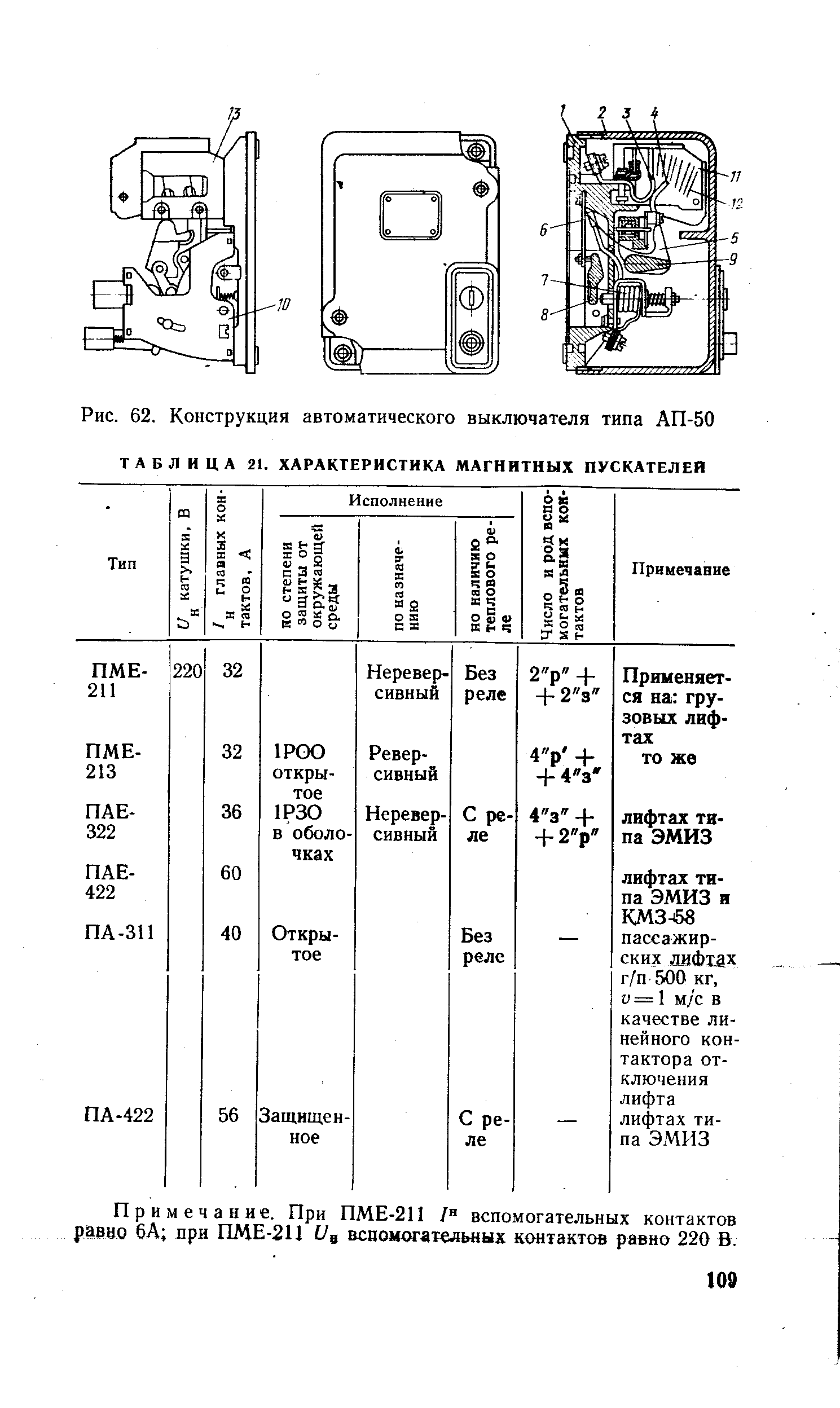

Корпус выключателей АП-50 состоит из основания 1 и крышки 2.

Подключение к автомату происходит через зажимы 3 и 18. Органы управления АП-50 две кнопки — включения (светлого цвета) 15 и отключения (красного цвета) 17.

Что располагается внутри АП-50? Размещена контактная система выключателя, которая состоит из подвижного 11 и неподвижного 5 контактов с контактными накладками 6 и 9. Контактное взаимодействие обеспечивается пружиной 12.

Контактные напайки состоят из специальной серебросодержащей металлокерамической композиции, обеспечивающей высокую дугостойкость и износостойкость контактов.

Чтобы при аварийном режиме не было механического удержания контактов в замкнутом состоянии, в АП-50 присутствует механизм свободного расцепления. Он состоит из системы «ломающихся» рычагов и пружин.

За реакцию на короткие замыкания отвечает электромагнитный расцепитель. Он состоит обмотки 13 и якоря 14, на котором закреплен шток 19.

Как срабатывает автомат АП-50? При аварийных токах, превосходящих ток уставки, электромагнитная сила, которая втягивает якорь в отверстие обмотки, превышает усилие сжатия пружины 16, якорь втягивается в отверстие обмотки и шток, воздействуя на рейку 20 механизма свободного расцепления, проворачивает ее. В итоге выключатель срабатывает, размыкая главные и свободные контакты АП-50.

В виду наличия в механизме автомата электродинамической петли 4, опорные точки дуги, которые образуются между контактами, «уходят» по дугогасительным отводам 7 и 10. В конечном итоге дуга, попадая в камеру, состоящую из пачки стальных пластин 8, затухает.

Биметаллический расцепитель 21, с регулятором, рычаг которого размещен на механизме выключателя нужен для защиты от токов перегрузки.

При помощи регулятора можно снизить уставку во всех полюсах до 70% от ее номинала.

Как установить АП-50?

Место, где планируется разместить АП-50, размещают так, чтобы при монтаже корпус замечательного автоматического выключателя АП-50 был установлен без напряжения, без изгиба.

Агрегат соответствия крепится в вертикальном положении, только так. «Вкл.» сверху. Крепим двумя винтами.

Диаметр провода от 6 до 10 мм 2 , кроме того, бывает переходник для провода диаметром до 25 мм 2 .

Автоматический выключатель АП-50 уже давно посчитан умными людьми для работы без изменения конструкции и последующего ремонта. Никакой ремонт, типа «как починить АП-50» не предусмотрен. Покупайте новый с хорошей ценой. Для защиты от ржавчины поверхности якоря и магнитопровода расцепителя никто смазывать тонким слоем защитного масла не будет. А надо.

При штатных условиях эксплуатации осмотр автоматического выключателя АП-50 производят раз в год.

Автомат включения насоса

Описанная выше схема полностью закрыла мои потребности. Моя система водообеспечения не предполагает автоматическое включение насоса. Но мне захотелось все же спроектировать схему включения. Классический вариант всем известен, но он предполагает использование двух операционных усилителей и микросхемы логики. Хотелось сделать схему с минимальным числом деталей. И это удалось. Весь функционал реализован за счет правильного подбора резисторов.

Резистор R3

— 200 кОм, маломощный.

Резистор R4

— 100 кОм, маломощный. Этот резистор иногда надо подобрать для надежного включения и отключения схемы.

Резистор R5

— 270 кОм, маломощный.

Резистор R7

— 5 кОм, маломощный.

Остальные радиодетали, как в предыдущей схеме.

Когда стержни не качаются воды, напряжение на неинвертирующем входе положительное. На выходе оно, следовательно, тоже положительное. Насос включен.

Когда два длинных стержня касаются воды, напряжение на неинвертирующем входе продолжает быть положительным. Насос включен.

Когда короткий стержень касаются воды, напряжение на неинвертирующем входе становится отрицательным. Насос выключается. Через резистор R5

напряжение обратной связи передается на неинвертирующий вход.

По мере снижения уровня воды короткий стержень перестает контактировать с водой. Но напряжение на неинвертирующем входе продолжает оставаться отрицательным за счет резистора R5

. Насос включен.

Когда длинные стержни перестают контактировать с водой, напряжение на неинвертирующем входе становится положительным. Насос включается. Процесс повторяется.

Привет!

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Исторические факты

Согласно учебнику, Л. А. Родштейна «Электрические аппараты низкого напряжения», допущенного министерством высшего и среднего специального образования СССР в качестве учебного пособия для электротехнических техникумов и выпущенного издательством «ЭНЕРГИЯ» в 1964 году тиражом 18500 экземпляров, автоматические выключатели серии АП выпускаются только на два номинальных тока 25 А и 50 А в двух и трехполюсном исполнении и называются АП-25 и АП-50. Л. А. Родштейн не за один день написал свой учебник — дело подготовки материалов для учебного издания сложное и долгое. А потом их еще нужно вычитать, согласовать, утвердить… Да и писался он не на пустом месте. К тому моменту автоматические выключатели широко использовались в стране.

В учебниках даётся информация по фундаментальным, необходимым и актуальным знаниям, а значит, АП-50 уже был известным аппаратом, если возникла потребность в его изучении при подготовке специалистов для народного хозяйства страны. Все это позволяет смело прибавить к возрасту автомата как минимум десяток лет. И, в итоге получается, что 1953 год — год окончательного восстановления промышленности после разрушительной войны и год возможного рождения легендарного АП-50.

Другой источник — «Справочник по асинхронным двигателям и пускорегулирующей аппаратуре» Г. А. Карвовского и С. П. Окорокова, выпущенный Государственным энергетическим издательством 1962 года (Госэнергоиздат М-Л), тиражом 25 000 экземпляров (сдано в набор в 1961 г.) дает подробное описание автоматического выключателя типа АП-50, разбирает его технические характеристики, предназначение, конструктивные исполнения; в табл.7-19 на стр.148 приводится полная и подробная информация по расцепителям коммутационной стойкости. Однако, в отличии от ученика Л. А. Родштейна, имеются сведения по выключателям на полную линейку номинальных токов ( 1,6 А; 2,5 А; 4 А; 6,4 А; 10 А; 16 А; 25 А; 40 А; 50 А), при этом коммутационная способность выключателя составляет от 0,3 кА до 1,5 кА.

Интересно, что в более раннем справочнике Г. А. Карвовского ничего не сказано об АП-25, речь идет только об АП-50. И уже дана полная шкала номинальных токов, на которые выпускались в те давние времена коммутационные аппараты АП-50, за исключением номинального тока на 63 А. Видно, что номинальные токи полностью соответствуют современным параметрам выключателей, кроме одного — на 63 А. Поэтому и называется данный аппарат АП-50 — ведь выпускался он когда-то только на максимальный номинальный ток 50 А. Номинал добавили, а название оставили.

Знакомьтесь- АП50! Видео

03 Фев 2012 Автоматические выключатели, База знаний электрика, Видео, Новости, Электрика для дома

Еще с детства помню в деревне щелкал этим автоматом у деда, а прошло уже более 30 лет.

Получается целое поколение выросло на этом автомате)))

Чем же так приглянулся автоматический выключатель АП-50, за какие преимущества он получил широкое распространение и продолжает выпускаться и применяться даже сейчас- в век цифровых и нанотехнологий?

Конечно, однозначного ответа на эти вопросы нет.

Несомненно самый жирный плюс у “апэшки”, как называют этот автомат между собой электрики, заключается в том, что его можно установить без всякого щитка прямо на стену.

Все токоведущие части у него закрыты и находятся внутри корпуса, за крышкой. Что бы достать до клеммы- это надо постараться, если только специально типа гвоздя чем-нибудь не ткнешь…

На этом жирные плюсы и заканчиваются… Остаются небольшие плюсики- термостойкость, возможность регулировки тока срабатывания по перегрузке, в принципе надежен в работе и прост в устройстве и эксплуатации.

Минусы-

высокая цена,

боится влажности- ржавеет все внутри и автомат отказывает, были случаи когда расцепитель до такой степени покрывался ржавчиной, что не отключал автомат даже на несколко КЗ сподрят.

корпус довольно непрочен, сделан из карболита который очень хрупкий- сколько их переломано из-за того что крепили на неровную поверхность и не сосчитать)))

Где только я не встречал применение ап50- на опоре ВЛ(включение уличного светильника);

на фронтоне домов в качестве вводного автомата— некоторые даже сайдингом его там и замуровывают когда дом обшивают- ни разу не горели наверно, а то бы так не делали…

удлиняют с помощью его кабеля на стройках и т.п.

на подстанциях в качестве автомата защиты опертока, цепей сигнализации, блокировки и т.д.

включение электродвигателей- раньше на циркулярках, особенно на самодельных, кроме апэшки больше ничего и не ставили.

Один из вариантов применения на вводе в дом я уже объяснял в статье “Монтаж щитка”

АП-50 выпускаются двухполюсные и трехполюсные. Основные технические характеристики написаны на крышке автомата.

Это- рабочее напряжение, частота, род тока, номинальный ток и ток уставки электромагнитного расцепителя и т.д.

Друзья-электрики говорили что встречаются защищенные апэшки в корпусе IP54- но я не встречал таких.

Ну а об остальном- смотрите в видео:

И еще несколько фотографий немного с юмором- как используются АП 50.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Устройство двухполюсного автоматического выключателя

Настал черед разборки двухполюсного автомата TEXENERGO С40. Когда-то я думал, что двухполюсный автомат устроен как два однополюсных, но с объединенными ручками управления. Сейчас я покажу, что это не так.

2п автомат TEXENERGO С40. В открытом окошке виден рычаг механизма размыкания

Разборка автомата С40 – высверливаю заклепки

Вскрываем автомат, смотрим, какие отличия от автомата В6:

Разобранный 2п автомат С40, снята правая стенка

Сразу видно, что катушка электромагнитного расцепителя намотана более толстым проводом, и наощупь подпружинена более мощной пружиной. По идее, на ней где-то должна быть выбита надпись “40”, но я не нашёл.

А вот на пластине теплового расцепителя эта надпись есть:

Пластина теплового расцепителя с надписью “40”

Контакты одинаковы что в В6, что в С40. Ведь у них одна базовая модель на 63А.

Подвижный контакт автомата

Какие ещё отличия я заметил? В районе замыкания контактов в версии стоит пластиковая пластина, в версии С40 между этой пластиной и стенкой корпуса дополнительно установлена металлическая пластинка.

Разобранный 2п автомат С40, правая половина

Снимает правую часть автомата, и видим между половинками рычаг “тяни-толкай”:

Конструкция двухполюсного автомата TEXENERGO – толкатель между полюсами

Рычаг сброса выключателя – при помощи него половинки автомата дают друг другу сигнал о выключении

Общий держатель ручек управления тоже нужен, но он работает как подстраховка, и при ручном выключении.

Напоследок – масштаб разборки:

Разобранный двухполюсный автомат TEXENERGO с крепежом

Эпилог

Описание и принцип работы соленоидов

И как так получилось, что за столько десятилетий в конструкцию АР-50 не вносились принципиальные изменения? Сменились требования, условия, технологические поколения, уже появились умные устройства, наполненные искусственным интеллектом, а «апешка» осталась в первозданном виде и не сдает своих позиций.

Можно ли правомерно представить, что вместо современного мобильного телефона кто-то продолжит пользоваться телеграфом или коммутатором? Уже есть простая и безобидная лампа накаливания, которая никому не мешает, а на смену ей пришли светодиоды! Соедините свои серверы и компьютеры, томографы и андроиды через самое надежное и безотказное устройство семидесятилетней давности! Или Веллер прав?

Понятие время-токового параметра

Электрический ток имеет основную отличительную черту — он может проходить только по замкнутой цепи. Если контур открыть, то работа тока сразу останавливается. Эта особенность нашла применение в функционировании наибольших токовых защит, основанных на работе предохранителей и автоматов.

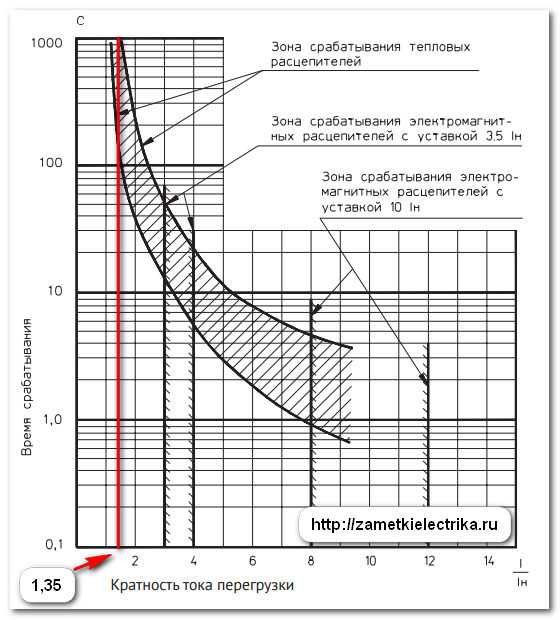

График ВТХ

Они выбираются так, чтобы могли долгое время сохранять номинальное значение проходящего сквозь них тока. Таким образом создается надёжность электроснабжения потребителей. Также автоматы и предохранители оснащены защитными функциями, в случае образования чрезвычайных ситуаций в контролируемой цепи они разрывают протекающий через них опасный ток.

На это влияют два фактора:

• величина проходящего тока нагрузки;
• время его действия.

Пределы токовК сведению! Плавкая вставка предохранителя перегорает от теплового воздействия, созданного проходящим по ней током.

Предохранители также учитывают температурный режим цепи и размыкают контуры за счет действия теплового расцепителя. В то же время в его составе имеется еще одно устройство — электромагнитный расцепитель, который реагирует на превышение электромагнитной энергии, возникающей даже в импульсном режиме.

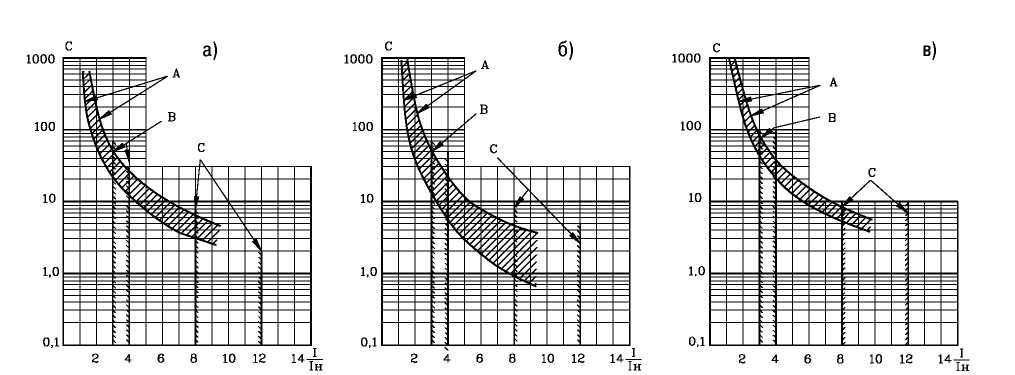

Время-токовая характеристика (ВТХ) выражается в виде графиков в декартовых координатах. По оси ординат располагают время, отсчитываемое в секундах, а абсцисс — отношение протекающего тока аварийного режима I к номинальной величине Iн коммутационного аппарата.

Устройство, назначение, технические параметры, фотографии автоматического выключателя серии АП50Б, подробный разбор внутренних элементов автомата АП 50

Назначение автоматического выключателя АП50Б

Гальванометр: описание, принцип действия и варианты

Когда в тексте используются названия AP50B или AP 50, имеется в виду один и тот же соединительный блок.

Автоматический выключатель АП50Б предназначен для выполнения следующих функций:

• беспрепятственное прохождение электрического тока через токопроводящие элементы в нормальных условиях эксплуатации;
• ручное управление подачей электрической цепи с помощью кнопок на передней панели (до 30 переключений в час);
• защита электрической сети от перегрузки по току;
• запуск и остановка электродвигателей.

Выключатель двухполюсный АП 50 2МТ применяется в сетях постоянного тока напряжением до 200 В. Выключатель трехполюсный АП 50 3МТ применяется в цепях переменного тока напряжением до 500 В номинальной частотой 50 и 60 Гц.

Технические и эксплуатационные параметры автомата АП 50

Автоматический выключатель AP50B изготавливается на рабочие токи 1,6 А, 2,5 А, 4 А, 6,3 А, 10 А, 16 А, 25 А, 40 А, 50 А и 63 А.

Требуемые версии автомата АР 50 — 2МТ и 3МТ, то есть двухполюсный и трехполюсный агрегат с магнитным (М) и тепловым (Т) расцеплением.

Климатическое исполнение выключателя и категория размещения У3 (УЗ) — эксплуатация в условиях умеренного климата (У) в зданиях с кровлей и естественной вентиляцией (категория 3) по ГОСТ 15150.

Степень защиты от климатических факторов и от контакта с токопроводящими элементами IP20 (без защиты от воды) по ГОСТ 14254.

Уставка электромагнитного расцепителя в зоне короткого замыкания (КЗ) может быть 3,5 и 10 В. Первая заводская настройка (3,5 In) используется в сетях с низким значением тока короткого замыкания (например, в сетях управления или сигнализации). Машины со второй настройкой (10 Inch) чаще всего запрашиваются и устанавливаются повсеместно.

Электромагнитный расцепитель имеет заводскую настройку на автоматическое срабатывание при токе короткого замыкания 10 In (где In — значение номинального тока в амперах).

Тепловой расцепитель устанавливается при комнатной температуре t = +20 °С ± 5 °С следующим образом:

• при токе 1,05 В не работает за час;
• на время, равное 30 мин, контакты размыкаются при токе 1,35 In;
• при нагрузке любого полюса отдельно током 6 В отключение по перегрузке срабатывает через 1,5-15 секунд;
• повторное включение после срабатывания возможно через 2 минуты (время охлаждения).

Выключатель воспринимает (не разрушая) внешние механические воздействия (вибрации, удары) по группе механического исполнения М7 по ГОСТ 17516.1.

Устройство (принцип действия) автоматического выключателя АП50Б

Переключатель AP устроен следующим образом:

• съемная крышка, основание и пластина (основание) из пластика;
• механизм мгновенного действия с кнопками «Включить» и «Отключить»;
• три пары расцепителей в зоне максимального тока (3 электромагнитных + 3 тепловых в каждом полюсе, если машина трехполюсная);
• подвижные (подвижные) и неподвижные (стационарные) контакты в каждом полюсе;
• система гашения электрической дуги;
• контактный вход и выход для монтажа кабелей и проводов с кабельными наконечниками и без них.

Изображение 1	Изображение 2	Изображение 3	Изображение 4
Нумерация на рисунках определяет следующие компоненты: 1 и 2 — крышка и днище переключающего устройства соответственно; 3 и 4 – кнопки «включить» и «выключить»; 5 и 6 — электромагнитный и тепловой расцепители соответственно; 7 и 8 — подвижный (подвижный) и неподвижный (неподвижный) контакт соответственно; 9 и 10 — контактный вывод со стороны источника питания и вывод со стороны нагрузки; 11 — поворотная спусковая планка; 12 — система гашения дуги (решетка из стальных пластин).

Система гашения дуги 12 крепится к крышке 1 выключателя.

Размыкающий механизм гарантирует немедленное размыкание контактной системы (7 и как при нажатии кнопки 4, так и при автоматическом срабатывании. Спусковые крючки 5 и 6 могут вращать спусковой стержень 11, что приводит к мгновенному срабатыванию.

Тепловые и электромагнитные расцепители (5 и 6) включаются в сеть последовательно между подвижным контактом 7 и контактным зажимом 10. Для обеспечения высокой износостойкости подвижный контакт подключается с помощью плетеного проводника из медной проволоки.

В этом разделе вы можете скачать заводской каталог и инструкцию по эксплуатации, посмотреть цены, фотографии.

Применение беспроводных выключателей

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Описание АП-50.

Данные автоматические выключатели, известные еще с советских времен, и зарекомендовали себя неплохо. В маркировке автоматического выключателя, буквы М и Т обозначают: М – электромагнитный расцепитель; Т – тепловой расцепитель. Электромагнитный расцепитель предназначен для срабатывания при коротком замыкании, а тепловой при превышении максимального тока. В настоящее время наиболее распространены автоматы АП-50 с комбинированными расцепителями (маркировка АП-50 МТ), которые и являются оптимальными (из серии АП) с точки зрения электробезопасности, поскольку электромагнитный расцепитель обеспечивает наибольшую скорость срабатывания в случае короткого замыкания (тепловой тоже отработает на КЗ, но за больший промежуток времени, что в некоторых случаях имеет принципиальное значение), а тепловой расцепитель отключает максимальный ток для предотвращения нагрева проводников и, как следствия, порчи изоляции. Обе эти характеристики напрямую влияют как на пожаробезопасность электропроводок, так и на электробезопасность. Эти автоматические выключатели имеют следующие основные исполнения:

трехполюсной:

двухполюсной:

В последнее время появилось еще такое исполнение:

Аналитические выводы

Таким образом, возраст аппарата подбирается уже к семидесяти годам, а возможно, и более. И теория о его «трофейном» происхождении выглядит все более правдоподобно. Из всех имеющихся упоминаний АП-50, следует, что в начале 50-х годов автомат успешно использовался в народном хозяйстве страны. Сомнительно, что за одну послевоенную пятилетку сумели и автоматический выключатель разработать, и производство наладить. А вот то, что все работы над полученными и вывезенными из Германии образцами выполнялись силами харьковских специалистов по созданию конструкторской документации для производства и эксплуатации оборудования, выглядит реалистично.

И вот уже этот без пяти минут ровесник «Лампочки Ильича» востребован во времена четвертой технологической революции. Голова идет кругом, а душа наполняется восхищением от гениальности изобретенного в прошлом веке выключателя и от таланта конструкторов. Где-то у М. Веллера написано, что все последующие поколения сильно заблуждаются, когда считают своих предшественников более отсталыми и менее развитыми по сравнению с собой. Мир развивается, а значит и мы автоматически с ним становимся умнее. Но вот АП-50 в очередной раз заставляет нас серьезно задуматься на эту тему. И не питать иллюзий! Если посмотреть на конструкцию аппарата по учебной литературе, по имеющимся изделиям того периода, или же по конструкторской документации, то очевидно, что за все последующие годы никаких изменений, кроме внешнего вида, автоматический выключатель не претерпел.

Рубильник отжал — промышленность поднял!
