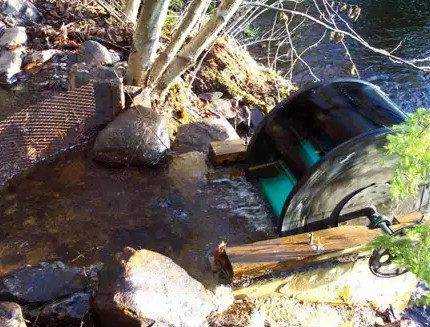

Самодельная турбина из колесных ободов
Принцип работы мини гидроэлектростанции
Шнек в устройстве гидроэлектростанции
Перед установкой необходимо составить проект монтажа и получить соответствующие разрешительные документы.
Составление и согласование проекта
Проект внутренней электропроводки для частного дома состоит из:
- расчета мощности, вводных устройств и требуемого сечения проводов;
- расчета систем заземления и молниезащиты;
- схемы разводки электропроводки;
- плана расположения в здании кабельных линий и силового оборудования;
- сметы на расходные материалы.
Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.
Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.
Схема монтажа электропроводки в доме
Выбор фаз
Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.
В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.
Как рассчитать мощность потребления при разводке
Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.
Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.
Средняя мощность потребления бытовой техники
Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.
Как рассчитать пропускную мощность электрической проводки
Группы потребителей
Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.
Основные группы потребления
На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.
Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

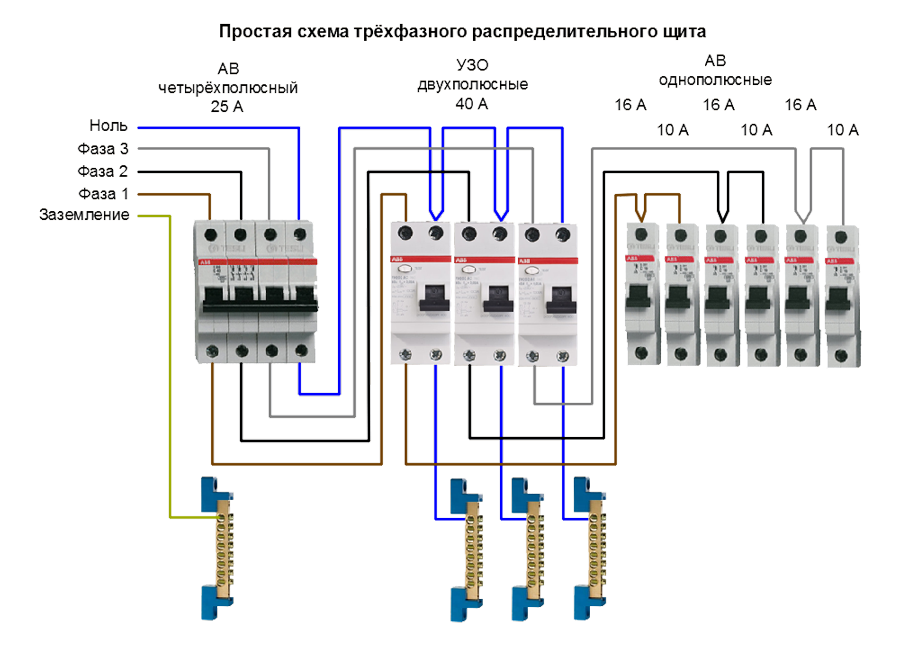

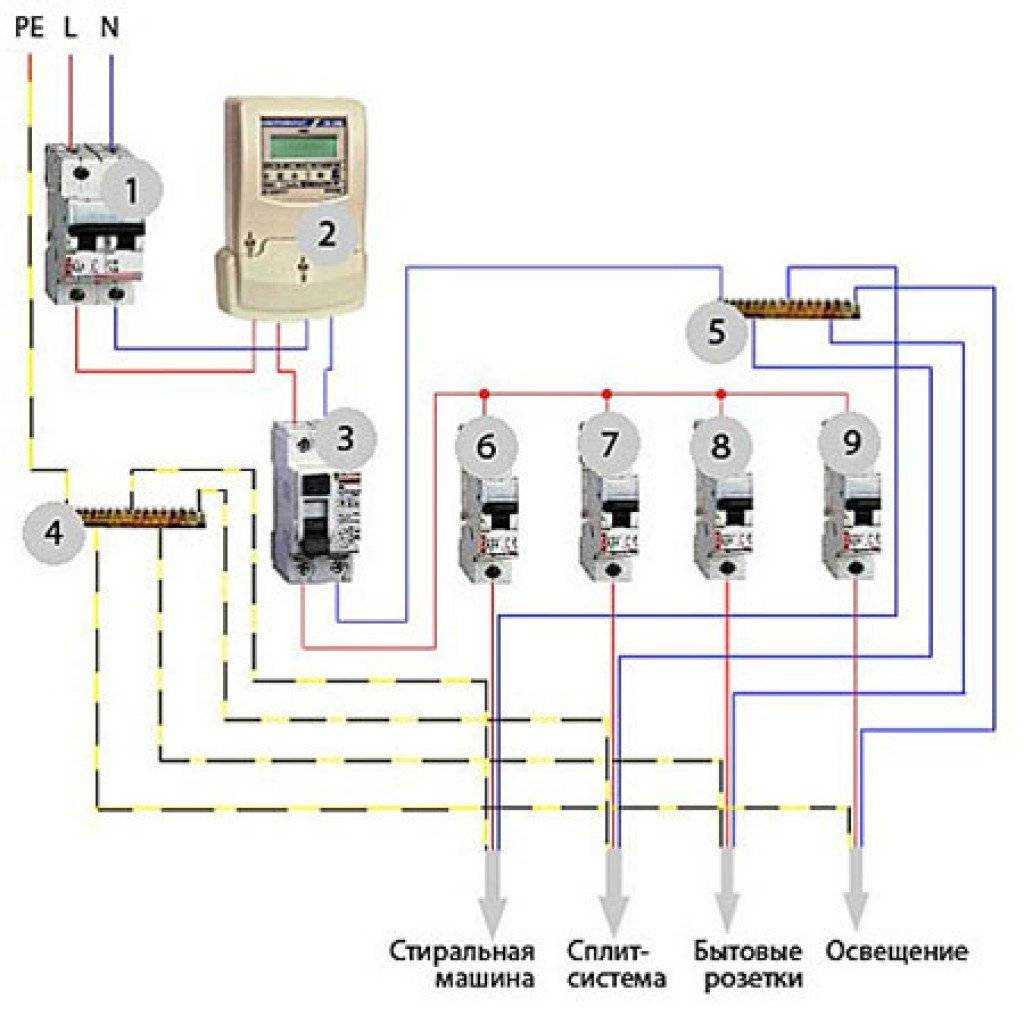

Простая схема подключения электрощита частного дома 15 кВт
Они снимаются после того, как щит установлен в стене. Размеры различные — вытянутые вверх, в ширину, квадратные. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться. Какие кабели использовать для внутреннего соединения и для цепей, выходящих из распределителя?
По намеченным линиям делается прорезь болгаркой. Это общепринятые стандарты, к которым удобно прибегать для экономии времени.
Для того, чтобы сработало электронное УЗО, потребуется напряжение, и оно сработает только после включения вводного автомата. Схема сборки распределительного щитка в квартире Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже: В этой схеме подключения распред щитка нет PE шины.
При покупке электрощита не экономьте. Если все сделано правильно, можно считать, что щиток готов к эксплуатации. Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.
Нужно знать перед сборкой
Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться. Если дифавтоматом защищать несколько линий, то на каждую понадобится дополнительно устанавливать свой АВ если, конечно, для вас важна селективность системы, и вы не желаете ее нарушать. Если имеются определенные навыки, то лучше все проверить с помощью прибора всю проводку на предмет коротких замыканий. Рассчитать общую нагрузку по мощности каждой группы.
Они различаются по некоторым параметрам, кроме этого электронно-механические несколько дороже. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. Все очень просто: берется отвертка и заводится в отверстие, после чего нужно с силой оттянуть защелку. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.
Схема сборки распределительного щитка Чтобы электропроводка была безопасной и смогла выдержать нагрузку вам необходимо изучить схему монтажа электрического щитка. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде. Подключение входного автомата и УЗО Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО ставьте перемычку медным проводом выбранного сечения. Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка. Поэтому используется крайне редко. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.
Что такое однолинейная схема электроснабжения?
К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Исполнительная принципиальная однолинейная схема используется для перерасчета действующей системы подачи энергии. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы. И это не зависит от количества фаз и проводов. Пример оформления однолинейной схемы жилого дома представлен на рис. Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя. Почему однолинейная? Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям. При составлении подобного документа в обязательном порядке должна отображаться такая информация: все приборы и потребители, входящие в сеть; состояние сети; недостатки, выявленные в процессе исследования и разработки однолинейной схемы. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта.
Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.
Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.
Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему. Как читать электрические схемы. Урок №6
СИП в автомат
Ошибка №1
Подключение проводов СИП к вводному автомату напрямую без наконечников.
Это самая распространенная ошибка из всех возможных, можно сказать классика жанра
Если у вас воздушный ввод в дом, то в 99% случаев он делается проводом СИП.
“Нельзя просто так взять» и подключить СИП к автомату.
Проблема заключается в том, что провод этот алюминиевый (медного СИП не существует), да еще и “многопроволочный”, а клеммы вводного автомата медно-латунные.
Поэтому при подключении СИП без переходного наконечника (рекомендуется использовать НША-16 или НШАЛ-16):
один из контактов на автомате (с самой большой нагрузкой) ВСЕГДА, просто ВСЕГДА, будет плавиться.
Ознакомиться с различными вариантами подключения без штифтовых алюминиевых наконечников (допустим они в ваших магазинах просто не продаются), можете вот здесь:
Замена испорченного автомата на другой аналогичный, без каких-либо манипуляций с СИПом, через какое-то время приведет ровно к тому же самому результату.
Ошибка №2
Также обращайте внимание, чтобы наконечники стояли не только на фазных проводах СИП, но и на нулевой жиле.
Выгорание контактов происходит не только на автоматах!
Единственная проблема, с которой может столкнуться электрик, используя наконечник НШАЛ – недостаточное расстояние в шкафу.
Если вы изначально сэкономили на шкафчике и купили его, что называется “впритык”, монтажнику (каким бы он профессионалом не был) элементарно может не хватить места для установки наконечников.
Этот наконечник довольно длинный (почти 5см) + вам еще нужно оставить место под радиус изгиба СИП.
В маленьких шкафах, где верхняя Din-рейка находится и так высоко, ни один электрик не сможет нормально подключить СИП через такие наконечники.
И виноват будет в первую очередь тот, кто покупал данный шкафчик, а не сам монтажник. Вот примерно какой запас у вас должен оставаться до верхней стенки.
Еще не забывайте, что в шкафах учета в отличие от распредшкафов, которые ставят в самом доме, приходится работать с проводами и кабелями большого сечения 16-25мм2.
Поэтому самый оптимальный шкафчик с трехфазным счетчиком и минимальным набором автоматов, которые мы указали ранее, должен начинаться с габаритов 400*500мм.
Вы удивитесь, но большой шкаф учета иногда позволяет реально сэкономить.
Многие электропотребители, такие как въездные откатные ворота или бытовка, зачастую находятся гораздо ближе к щиту учета, чем к дому.
Соответственно, вы сможете подключить их напрямую со шкафа на трубостойке, нежели прокладывать десятки метров медного кабеля под землей через весь участок.
Маленькие шкафчики годятся для подключения либо однофазных вводов, либо 3-х фазного счетчика и одного автомата.
О нормальном подключении и последующей нормальной эксплуатации таких щитков речь уже не идет.
Внутри получается настоящая мешанина из проводов.
Алгоритм распределения нагрузки по трем фазам
Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.
Квартирный щит 380 В может быть и не очень большим
Общие принципы группировки нагрузки для автоматов
Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:
- Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
- «Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
- Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
- Питание привода ворот и охранное освещение — тоже отдельные автоматы.

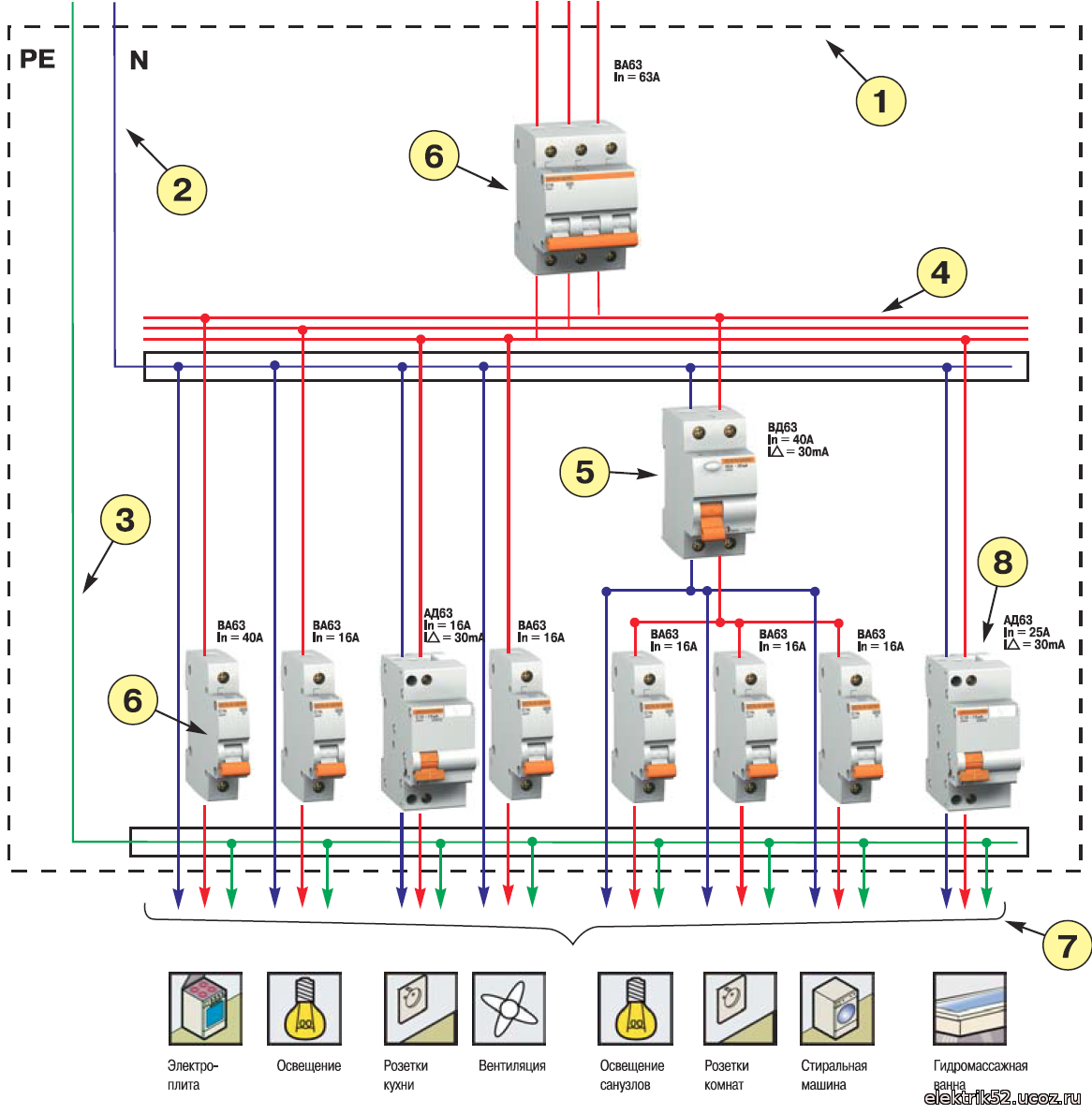

Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами
Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.
Читать также: Как согнуть квадратный профиль
Проверка групп
После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.
Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку
Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.
Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.
Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15 кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25 А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.
Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.
Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.

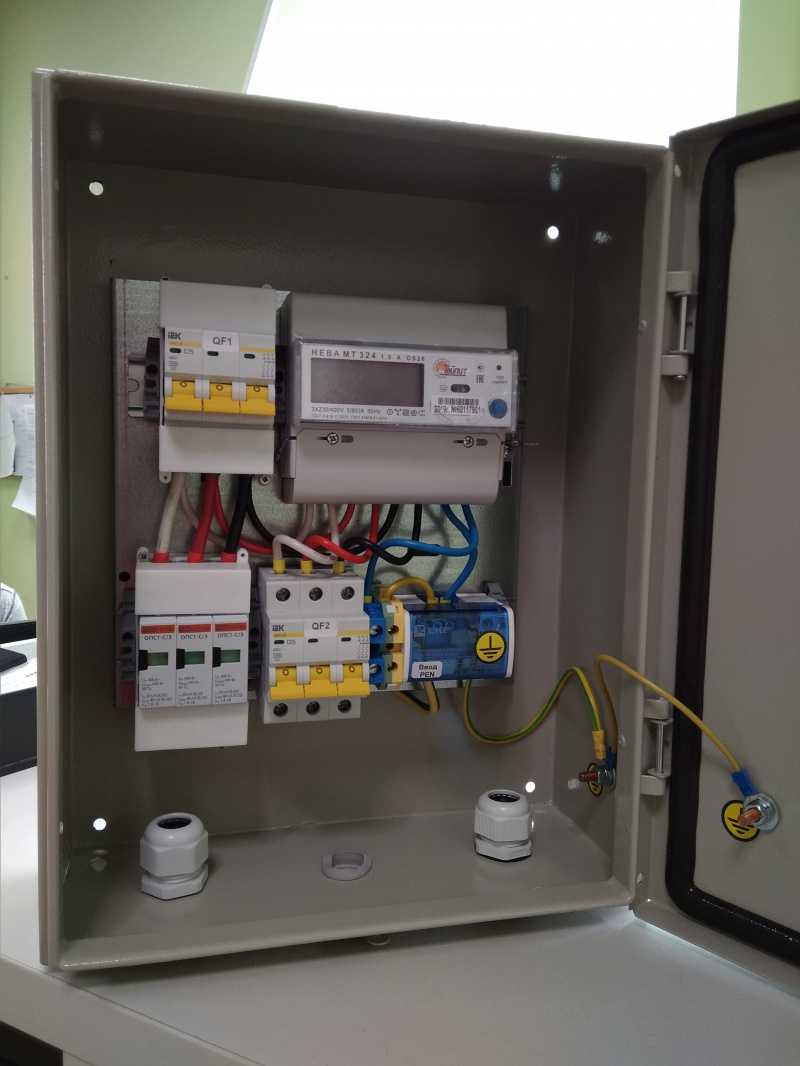

Правильное разделение PEN проводника
Нулевой провод, который приходит в щит учета с воздушной линии эл.передач изначально является, так называемым PEN проводником в системе TN-C.

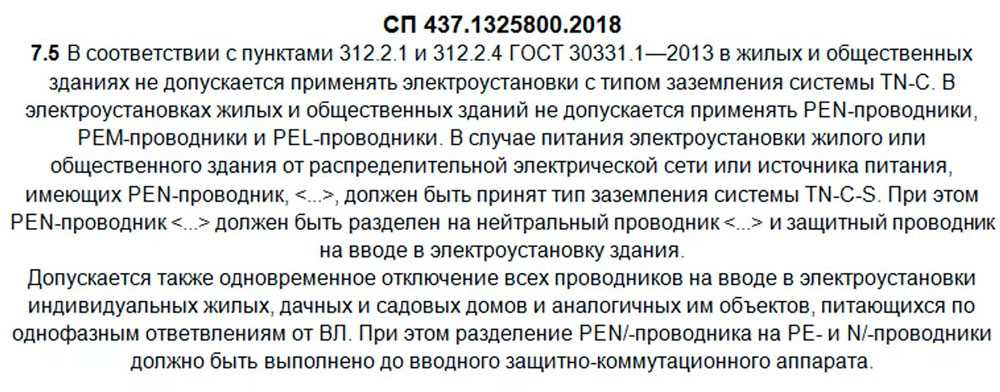

Но такая схема эл.снабжения прямо запрещена для использования внутри жилых и административных зданий. Вот вам подтверждающая выписка из СП:
Поэтому, чтобы проложить проводку внутри дома по всем правилам, приходится разделять этот совмещенный PEN проводник на два других:
рабочий нулевой (N)
и защитный (Pe)
Некоторые энергоснабжающие организации не разрешают разделять PEN проводник до его ввода в эл.счетчик через клеммную колодку, как это показано на данной схеме.
Дабы выполнить их требование существует хитрая разделительная клемма SVK 95 или проходной блок РБП 95.
Узнать цену на них можно вот ЗДЕСЬ.
Часть изоляции СИПа внутри блока просто оголяется (без разрезания), а верхняя крышка при желании пломбируется.
Проходной блок РБП выполняет роль PEN шины, как того и требует ГОСТ.
Как выглядит НЕразделенный PEN? Это когда нулевой провод СИП с воздушной линии сразу заходит в счетчик, а затем выходит на одну единственную шинку, с которой и подключаются все отходящие нули и заземление.
Ошибка №12
Нулевой провод не обязательно должен входить и выходить из 3-х фазного счетчика, как требуют некоторые энергосбытовые организации.
Достаточно сделать только вход.
Потому что внутри счетчика нулевые зажимы и так соединены между собой перемычкой.
Ноль здесь нужен только для работы собственной схемы учета.
А вот схема, как это все должно выглядеть по правилам ПУЭ (однофазный и трехфазный варианты).
Если электрик не сделал такого разделения, попросите его обосновать данное решение. В некоторых случаях действительно может быть оправдана система заземления ТТ, а не TN-C-S.
Применять такую систему (ТТ) в частном доме разрешается, если он питается от устаревшей неизолированной воздушной линии, а ВСЁ оборудование в доме защищено устройствами дифференциального тока.
Ошибка №13
В остальных случаях НЕразделение PEN проводника в электрощите напрямую влияет на безопасность электроснабжения вашего дома.

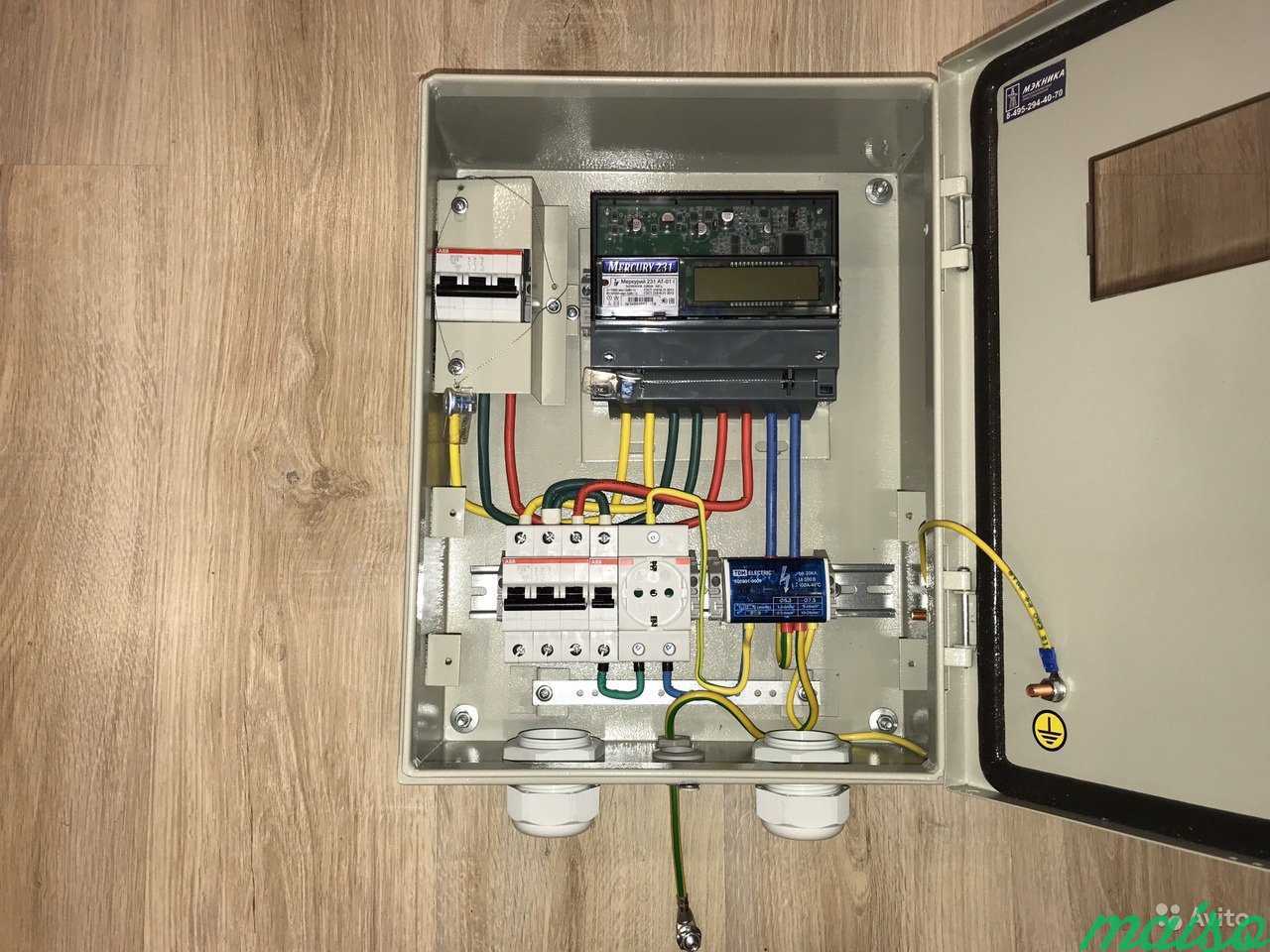

Как собрать недорогой и правильный трехфазный щит

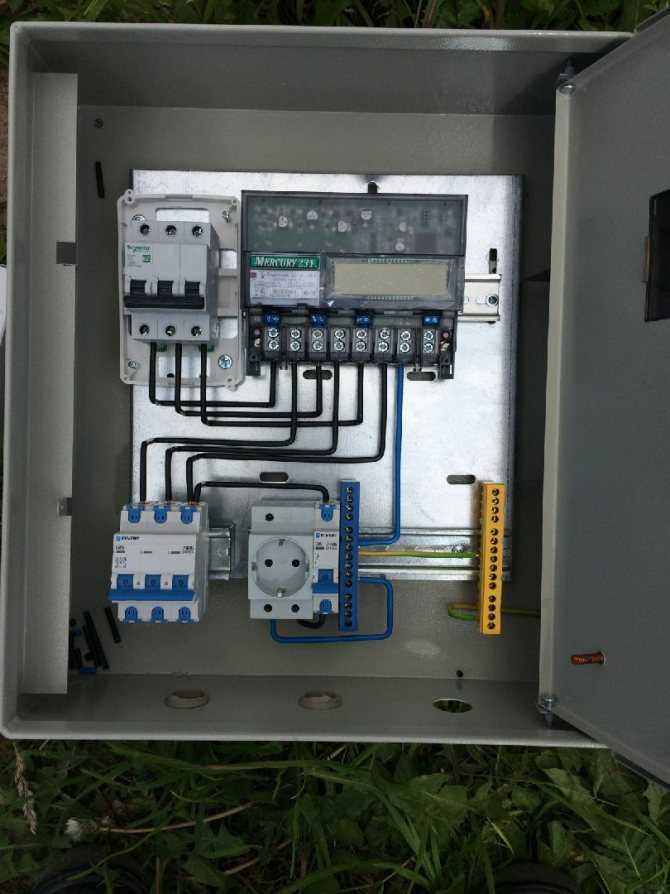

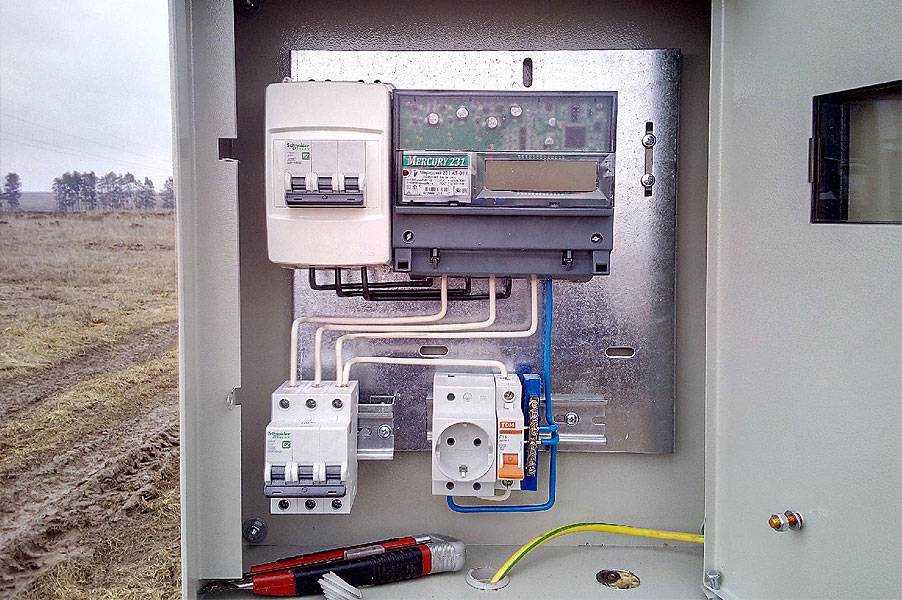

На опоре, до ввода в дом, три фазы, прибор учета электроэнергии и выходные автоматы на 25А. На доме вводной автомат 20А и в доме, а также автоматы номиналом 20А. Это может быть пакетник на четыре линии с размыканием нуля. На нашей схеме ноль проходной и на каждой линии стоит свой автомат. Далее, для каждой фазы стоит MRVA 63А – реле напряжения и тока с дисплеем. Такое реле позволяет отслеживать сколько вольт приходит и сколько ампер потребляют приборы, а также отслеживает скачки по току и «отвалившийся» ноль. С каждого MRVA уходит кабель на отдельное УЗО — устройство защитного отключения, которое срабатывает, обесточивая фазу, в случае утечки тока.
УЗО в данной схеме предусмотрены на 40А. Номинал соответствует сумме потребителей, подключенных к данному УЗО. К УЗО на фазный кабель подключены автоматы, от которых разведены линии к конечным потребителям: розетки, освещение и другие электроприборы. А нулевой кабель с УЗО уходит на шину.
Розетки и освещение разводятся равномерно на разные фазы, чтобы в случае обесточивания одной из фаз, весь дом не остался без освещения или рабочих розеток. Потребителей необходимо также равномерно распределить по фазам, с учетом потребляемой мощности. Особенно внимательно отнеситесь к мощным потребителям и потребителям, которые будут работать одновременно.
Также, в нашем щите будут установлены четыре рубильника и контактор. Эти устройства, в данном случае, будут задействованы для системы управления отоплением. Об этом есть отдельное видео, поэтому не будем подробно останавливаться на данном моменте.

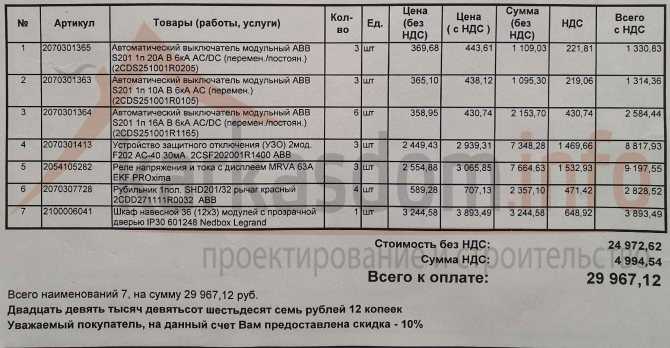

Стоимость данного щита в сборе, по ценам Санкт-Петербурга, на текущий момент составляет без малого 30 тысяч рублей. При этом использованы профессиональные компоненты ABB и хороший щит Nedbox от Legrand. А значит, при использовании более бюджетного щита (в данном случае щит на 36 автоматов – 3 линии по 12 шт.) и компонентов, стоимость пропорционально сократится.
В нашей схеме все приборы будут размещены в три линии, а ниже расположены две шины. Одна для нулевого проводника, вторая для заземления.
Внутри щита расположена рама с DIN-рейками, на которую и будут крепиться все элементы. Такая конструкция очень удобна, т.к. позволяет с легкостью закрепить все элементы согласно схеме, просто защелкнув их на DIN-рейках, и позволяет производить монтаж на столе.
Инструмент, который понадобится для монтажа:
- Канцелярский нож
- Кусачки
- Клещи для зачистки проводов
- Плоскогубцы
- Плоскогубцы «утконосы»
- Крестовые отвертки №1 и №2
- Плоская отвертка
- Маркер
- Линейка
- Бита pozidriv
Для объединения устройств мы используем соединительные гребенчатые шины, чтобы не применять перемычки. Это надежнее, безопаснее и удобнее. Для соединения устройств, где невозможно использовать шину, мы используем провод сечением 6 мм/кв (четырех цветов, согласно схеме).
Согласно схеме устанавливаем все устройства, защелкнув их на DIN-рейках. После установки всех приборов, можно приступать к соединению гребенчатыми шинами и проводниками, групп автоматов, УЗО и других необходимых устройств.
Подробные рекомендации по сборке щита, установке компонентов, стоимость компонентов, а также рекомендации по выбору щита и устройств, смотрите на видео в разделе «Видео: коммуникации в каркасном доме», смотрите первую и вторую части видео. Во второй части обзор инструментов, которые вам понадобятся для сборки трехфазного щита и подробный разбор компонентов, а также, непосредственная пошаговая сборка электрощита. Там же вы найдете отдельное видео с рекомендациями по выбору щит-бокса.
Kd.i: Дешёвый и правильный трехфазный щит. Часть 1.
Kd.i: Дешёвый и правильный трехфазный щит. Часть 2.
Заземление
Ошибка №10
Если шкаф учета стоит на опоре, за пределами участка, то и заземлять его не обязательно.
Это грубейшая ошибка. И если электросбытовая организация примет у вас такой учет, то к их квалификации должно возникнуть много вопросов.
Обязательному заземлению подлежат МЕТАЛИЧЕСКИЕ корпуса любых электро-шкафов, установленные в любом доступном для обслуживания месте.
Если вы не горите желанием копать заземляющие траншеи в виде треугольника, воспользуйтесь модульным заземление.
При помощи отбойника такое заземление делается буквально за полчаса.
Ошибка №11
При этом плохо сделанное заземление, гораздо хуже, чем его полное отсутствие.
Почему? Потому что вы будете думать, что оно у вас якобы есть, а в самый ответственный момент оно не сработает и не защитит.
Последовательность правильного монтажа электрического щита
Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.
Правильная сборка трёхфазного электрощита имеет следующую последовательность:
Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя
Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)
Использовать такое изделие проще, но его стоимость достаточно высока. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину
Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.
Использовать такое изделие проще, но его стоимость достаточно высока. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.
После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.
Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.
