Кабель сип: самонесущие изолированные провода

Простейшее подключение

Вариант подсоединения несущего провода непосредственно к автомату применяется в большинстве из известных случаев. Это объясняется тем, что обжимная клемма некоторых автоматических выключателей имеет луженое покрытие, гарантирующее надежный контакт не только с медными, но и с алюминиевыми проводами.

Благодаря обозначенным особенностям прямое подключение выполняется очень просто, однако этим все его достоинства и ограничиваются. Затем начинаются одни минусы. Поскольку СИП изготовлен в виде многожильного провода округлой формы – в случае его размещения и последующего зажима в клемме квадратного профиля площадь соприкосновения невелика (фото ниже).

Марки

По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:

• Изоляция — из термопластичного светостабилизированного полиэтилена;
• Несущая жила — из алюминиевого сплава;
• СИП-1 — с неизолированной нулевой несущей жилой;
• СИП-2 — с изолированной нулевой несущей жилой;

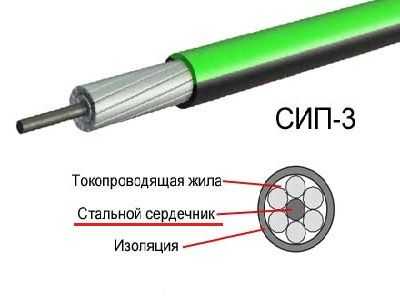

• СИП-3 — с защитной изоляцией (6-35 кВ);
• СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
• СИПг — герметизированные СИП;
• СИПн — не распространяющие горение СИП.

Технические характеристики

Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)

СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.

• Температура эксплуатации: −60 ÷ +50°C;
• Монтаж при температуре: не ниже −20°C
• Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
• Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
• Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
• Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
• Срок службы для кабеля: не менее 45 лет.
• Гарантийный срок эксплуатации: 5 лет.

Следующие характеристики:

Расчетный наружный диаметр, масса проводов марки СИП-4:

Число жил × сечение, мм²	Наружный диаметр кабеля (геометрические размеры), мм	Расчетная масса кабеля, кг/км
без жилы освещения
2×16	15	131
2×25	18	195
2×35	20	256
2×50	23	355
2×70	27	491
2×95	31	649
2×120	34	813
3×16	16	197
3×25	19	292
3×35	22	383
3×50	25	533
3×70	29	737
3×95	34	973
3×120	36	1219
4×16	18	262
4×16	18	262
4×25	23	389
4×25	23	389
4×35	24	511
4×35	24	511
4×50	29	711
4×50	29	711
4×70	32	983
4×95	38	1298
4×95	39	1309
4×120	41	1626
4×150	45	1978
5×16	21.6	328
с жилами освещения
2×25+1×16	19	260
2×25+2×16	20.6	326
2×35+1×16	19.2	321
2×35+1×25	20	353
2×35+1×25	20	353
2×35+2×16	21.4	387
2×35+2×25	25	450
2×50+1×16	23	421
2×50+1×25	28	453
2×50+1×25
2×50+2×16	22.6	487
2×50+2×25	26	550
2×70+1×16	27	557
2×70+1×25	26.2	589
2×70+1×25
2×70+2×16	26.2	623
2×70+2×25	26.2	686
2×95+1×16	31	714
2×95+1×25	31	746
2×95+2×16	31	780
2×95+2×25	31	843
2×120+1×16	34	878
2×120+1×25	33.5	910
2×120+2×16	34	944
2×120+2×25	33.4	1007
3×25+1×16	22.3	358
3×25+2×16	26.4	423
3×35+1×16	22.4	449
3×35+1×25	26	481
3×35+1×25
3×35+2×16	26.4	515
3×35+2×25	28	578
3×50+1×16	26.4	599
3×50+1×25	29	631
3×50+1×25
3×50+2×16	30.2	664
3×50+2×25	31.4	728
3×70+1×16	30	803
3×70+1×25	31.1	835
3×70+1×25
3×70+2×16	33.4	868
3×70+2×25	35	932
3×95+1×16	35	1039
3×95+1×25	35	1071
3×95+2×16	39	1104
3×95+2×25	40	1168
3×120+1×16	36	1285
3×120+1×25	36.8	1317
3×120+2×16	41	1350
3×120+2×25	43	1414
4×25+1×16	24.8	455
4×25+2×16	27	520
4×35+1×16	26.4	577
4×35+1×25	28	609
4×35+1×25
4×35+2×16	29	642
4×35+2×25	29	706
4×50+1×16	29.8	777
4×50+1×25	31.4	808
4×50+1×25	31.4	808
4×50+2×16	31	842
4×50+2×25	31	906
4×70+1×16	34	1049
4×70+1×25	35	1080
4×70+1×25	35	1080
4×70+2×16	36	1114
4×70+2×25	36	1178
4×95+1×16	39	1363
4×95+1×25	40	1395
4×95+2×16	46	1429
4×95+2×25	42	1492
4×120+1×16	41	1691
4×120+1×25	42.2	1723
4×120+2×16	50.1	1757
4×120+2×25	44	1820

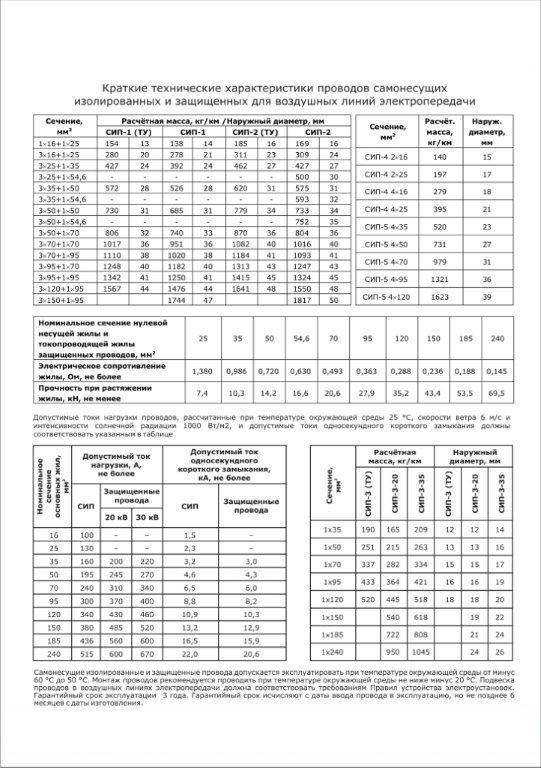

Допустимые токовые нагрузки проводов марки СИП-4:

Номинальное сечение токопроводящих жил, мм²	Допустимый ток нагрузки, А, не более	Допустимый ток односекундного короткого замыкания, кА, не более
10	76	0,87
35	160	3,20
50	195	4,60
70	240	6,50
95	300	8,80
120	340	10,90

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:

Температура токопроводящей жилы, °C	Поправочные коэффициенты при температуре окружающей среды, °C
-5 и ниже	5	10	15	20	25	30	35	40	45	50
+90	1.21	1,18	1,14	1,11	1,07	1,04	1.00	0,96	0,92	0,88	0,83	0.78

Расчетные значения индуктивного сопротивления провода марки СИП-4:

Число и номинальное сечение токопроводящих жил, мм²	Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом
2×10	0,087
2×35	0,079
2×50	0,077
2×70	0,076
2×95	0,074
2×120	0,074
4×10	0,092
4×35	0,087
4×50	0,085
4×70	0,085
4×95	0,082
4×120	0,082

Арматура для СИП-2

1. Несущую нейтраль зажимают в анкерные клиновые зажимы (изоляция не снимается). При монтаже кабель располагается внутри зажима, сделанного из сплава алюминия, и фиксируется пластиковыми клиньями (рис. А). Типы зажимов: РА-1000, РА-1500, РА-2000.

2. Сборные поддерживающие зажимы PS-16/95 и комлект промежуточной подвески ES-1500, материалом для которых служит устойчивая к воздействиям атмосферы пластмасса, предназначены для подвешивания проводов на угловых и промежуточных опорах (рис. Б). Вместе со стальными оцинкованными кронштейнами они формируют поддерживающие узлы.

3. Соединительные зажимы марки MJPT и MJPT-N (для нейтрали).

Варианты подключения СИП к модульному автомату

Сейчас в подавляющем количестве случаев в качестве ввода в дом используется СИП с сечением жилы в 16 квадратных миллиметра. И зачастую возникает вопрос: как правильно подключить его к автомату. В этой статье речь пойдет о вариантах подключения, которые активно используются, а также о наиболее правильных вариантах.

Варианты подключения СИП к модульному автомату

Требование энергосбыта

Варианты подключения СИПа к автомату

Простое подключение СИПа

Подключение СИП путем изменения контактной поверхности

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Подключение СИПа после предварительной опрессовки жил доработанными гильзами

Требование энергосбыта

Здесь мы не будем рассматривать такой вариант как выполнение перехода с алюминия на медь с помощью прокалывающего зажима (либо переходного клеммника и т.п.).

yandex.ru

Потому что в большинстве случаев горсети (энергосбыт) требуют, чтобы ввод не имел никаких разрывов от столба до вводного автомата (либо счетчика). Хоть он и является правильным.

Варианты подключения СИПа к автомату

Для начала давайте узнаем, какие есть варианты подключения самонесущего изолированного провода к модульному автомату:

1. Простое подключение СИПа к автомату без применения каких-либо дополнительных элементов.

2. Подключение СИПа к автоматическому выключателю путем изменения контактной поверхности жилы.

4. Подключение СИПа после предварительной опрессовки жил гильзами

Давайте теперь на каждом варианте остановимся несколько подробнее.

Простое подключение СИПа

Варианты подключения СИП к модульному автомату

Начнем мы наше рассмотрение с самого простого (для монтажника или контролера горсетей) варианта, а именно подключение СИПа без каких-либо ухищрений сразу к автомату. Такой вариант наверное используется в 95% случаев.

Ведь зажимная клемма автоматов выполняется (опять же в большинстве случаев) с обязательным лужением, а это позволяет подключать как медные, так и алюминиевые проводники.

Кстати, при покупке автоматов обращайте внимание на то, из какого материала выполнена контактная группа, так как есть автоматы, где зажимная клемма сделана из меди. Варианты подключения СИП к модульному автомату

Варианты подключения СИП к модульному автомату

Такое подключение выполнить очень легко и просто, но на этом плюсы его полностью исчерпаны. Дальше начинаются сплошные минусы

Так как СИП имеет многожильную структуру и круглую форму, то при зажиме его в квадратной клемме, площадь контакта оказывается незначительной, а зажимаемые жилы деформируются, что впоследствии может привести к ослаблению контакта и как следствие к нагреву места соединения.

Варианты подключения СИП к модульному автомату

Чтобы этого избежать, нужно периодически (хотя бы раз в 10-12 месяцев) протягивать такое соединение. Но так как ящик со счетчиком или вводной автомат пломбируется энергосбытом, нам никто не даст постоянно срывать пломбы и проводить такую ревизию. Получается в таком случае остается только ждать и гадать «доживет» такое соединение до замены прибора учета или нет.

Подключение СИП путем изменения контактной поверхности

Вторым вариантом, который лишь ненамного сложнее первого, является подключение жилы, которая предварительно еще сильнее закручена

Варианты подключения СИП к модульному автомату

Так создается более плотное размещение жил, что при зажиме в автомате не дает СИПУ «развалиться» и тем самым создается более надежное соединение. Но такой вариант все так же слаб с точки зрения площади контакта. Это так же говорит о том, что с течением времени нагрев обеспечен и при существенных нагрузках. И далеко не факт, что такой вариант соединения «дотянет» до замены прибора учета.

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Этот вариант я считаю наиболее предпочтительным и вот почему:

Для того, чтобы создать надежное соединение без каких-либо дополнительных «заморочек», вы просто приобретаете совместно с вводным автоматом (или вместо него, если у вас далее все группы защищены своими защитными автоматами) выключатель нагрузки либо же берете автомат со специальной формой зажимных губок.

выключатель нагрузки

Такая полукруглая форма отлично обхватит круглую жилу СИПа и тем самым будет создано надежное соединение с достаточной площадью контакта, что снизит нагрев до вполне допустимого уровня и соединение прослужит долгое время.

Подключение к приборам учёта

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП для кирпичного и деревянного дома.

Способы подключения провода на опоре

Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.

Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.

А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.

Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому

Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху

Специнструменты для монтажа

Инструментарий для крепежной ленты

Применяется для натяжения и обрезки троса-лидера или ленты. Имеет подвижный захват и лентопротяжное устройство. Обрезка производится поворотным ножом. Его ручка изготавливается из прочной стали, и покрывается резиновой оболочкой. Это сводит на нет вероятность соскальзывания руки при работе и облегчает обрезку троса (ленты).

Инструмент «лягушка»

Служит для регулировки натяжения проводов. Ею можно работать с широким набором сечений провода. С её помощью можно натягивать линии с достаточно большим усилием. Она без труда монтируется и демонтируется на провод для работы.

Раскаточные ролики

Предназначаются для растягивания СИП на опорах воздушных линий. Подвешиваются ролики на арматуру СИП, имеют поворотный крюк с фиксатором, который предохраняет провод от выскальзывания.

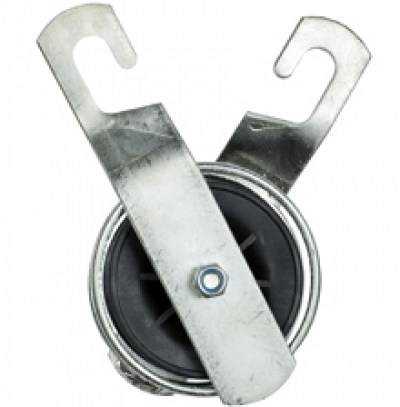

Монтажные чулки

Служат для натяжения СИП и обеспечения его свободного прохода через шкивы роликов. Они нужны для захвата провода и его соединения с тросом (лентой) при работе в анкерных пролетах. Чулок несложен в эксплуатации и не требует применения устройств крепления провода при раскатке.

Помните, что монтаж и подключение линий СИП должны обязательно производиться сертифицированными электротехниками соответствующего подразделения энергосбыта, которое курирует ваш район, в полном соответствии с картой подключений. Даже для того, чтобы перебросить «воздушку» с одного столба на другой, требуется предварительная работа инженеров по внесению изменений в технологические карты. В случае, если вы попытаетесь самостоятельно внедриться в электросеть – вас ждёт не только серьёзный штраф, но и судебное преследование вплоть до уголовной ответственности. Электроэнергия – такой же товар, как любой другой, и если в ваших действиях усмотрят попытку хищения, отвечать придётся по всей строгости закона.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

• раскаточное устройство;

• натяжитель бандажной ленты;

• крепежные материалы;
• натяжитель линии;
• динамометр.

Поэтапный монтаж:

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

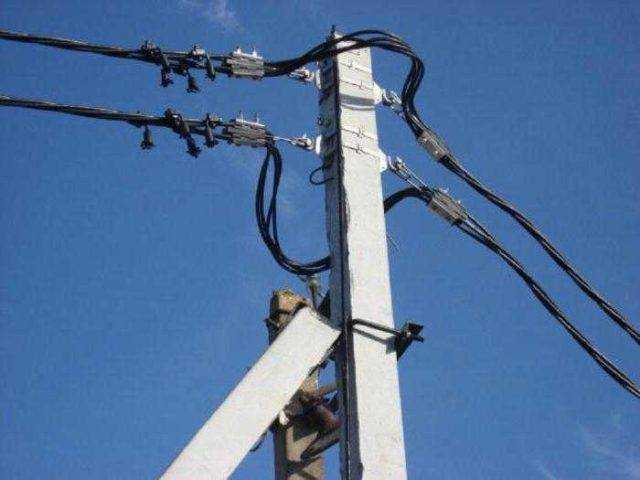

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Крепление провода сип к стене дома

крепление провода сип к стене дома

Количество человек на сайте:3

Как подключить частный дом СИПом

В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.

От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

количество просмотров: 16753

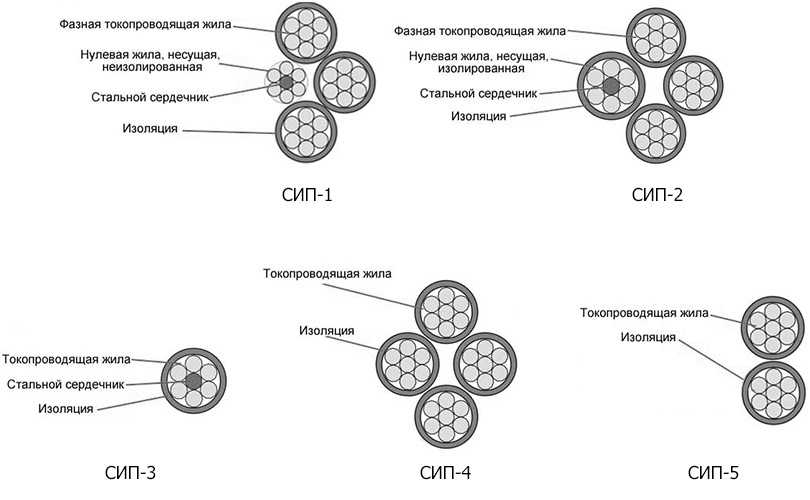

Виды и назначение

Провод СИП — популярная марка кабельной продукции, так как он оптимален для подключения электричества к частному дому. Имеет относительно невысокую цену, хорошие технические характеристики. Есть трех видов:

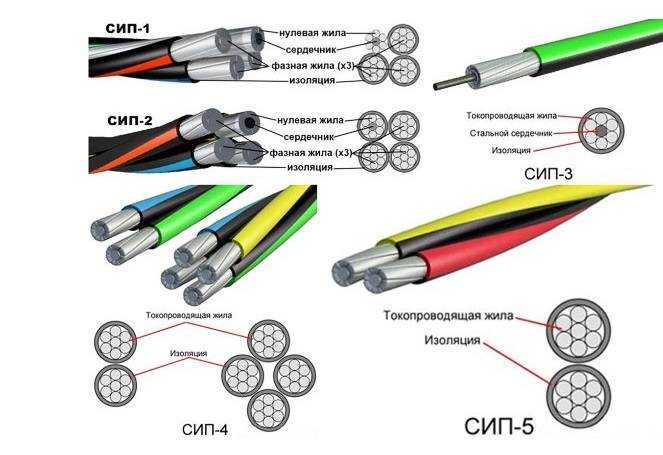

• с голой несущей нейтралью;
• изолированной несущей нейтралью;
• самонесущий.

Читать также: Зачем нужно передвигать проволоку при электроэрозионной вырезке

Его часто можно увидеть в частном секторе и не только

Проводники СИПа делают из алюминия, несущие из алюминиевого сплава с большей несущей способностью. Разные типы этой кабельной продукции отличаются материалом изоляции, имеют различные технические характеристики и область применения.

С неизолированной нейтралью (СИП-1)

Провод СИП с неизолированной нейтралью это АМКА по евростандарту. Он состоит из:

• 1-4 алюминиевых токопроводящих проводников в изоляции из светостабилизированного сшитого полиэтилена;
• 1 несущего неизолированного провода из алюминиевого сплава или из чистого алюминия.

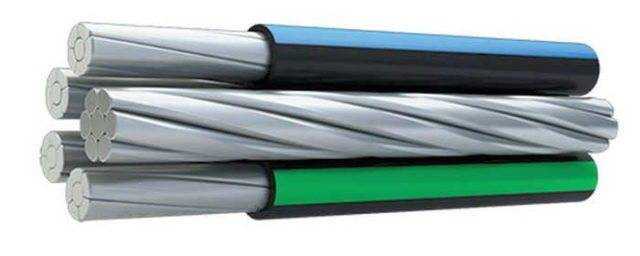

Примерно так выглядит провод СИП 1

СИП1 используют при прокладке магистральных линий передачи и ответвлений от них в сухом и нормальном воздухе с невысокой степенью загрязненности. Предназначены для сетей с номинальным напряжением 0,6 кВ и 1 кВ (разные типы, надо смотреть в технических характеристиках) п частотой 50 Гц.

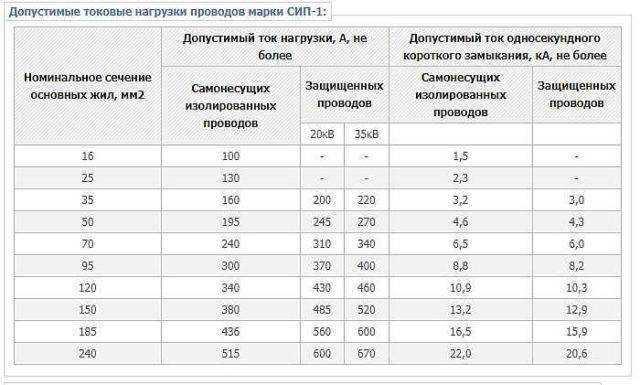

Максимальные токовые нагрузки СИП-1

Изолированные проводники закручены с определенным шагом вокруг несущей жилы. Токопроводящие жилы могут быть моножильными (одна проволока) или состоять из нескольких круглых уплотненных проводников. Нейтральная жила обычно состоит из стального или алюминиевого сердечника, вокруг которого расположены круглые алюминиевые (или из сплава) жилки и имеет несущая жила обычно бОльший диаметр.

При монтаже вес подвешенного кабеля несет жила без изоляции — ее цепляют на растяжки, крепят к столбам и т.д. Именно для повышения несущей способности ее делают большего диаметра чем остальные. Обычно этот оголенный проводник используют как нейтраль. Токоведущие жилы изолированы. Используют термопластичный полиэтилен, который выдерживает длительный нагрев до 60-70°С, кратковременный — до 125°С. Линия электропередач, сооруженная на СИП-1 способна выдерживать солидные снеговые нагрузки.

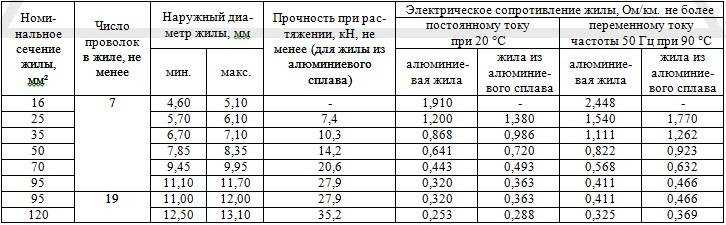

Технические характеристики Провода СИП-1

Недостаток этой системы в том, что в случае перекоса фаз на неизолированном проводе может возникать опасное напряжение. Чтобы предотвратить эту ситуацию, на каждом столбе нейтральный провод заземляют. Тем не менее, его не прокладывают по фасадам домов, так как теоретически он может быть опасен.

Провод СИП с изолированной нейтралью (СИП-2, СИП-3)

Самонесущий провод с изолированной нейтралью — СИП 2 и СИП-3 — отличается от предыдущего варианта тем, что нейтральный провод имеет защитную оболочку. Все остальное неизменно:

• 1-4 токопроводящие (фазные) жилы в оболочке из светостабилизированного сшитого полиэтилена;
• 1 несущий провод в такой же изоляции.

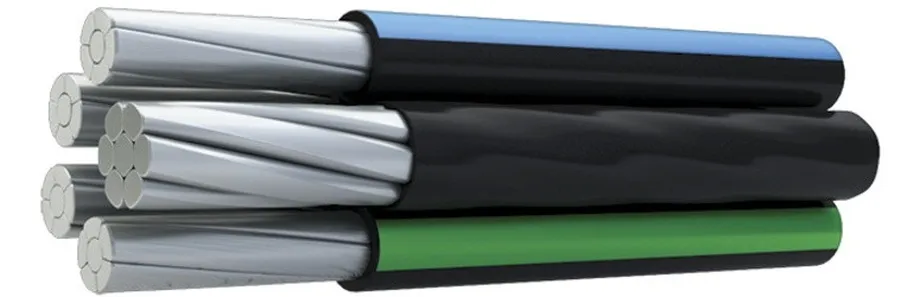

Внешний вид провода СИП-2

СИП-2 применяется в сетях с номинальным напряжением 0,6 кВ и 1 кВ, с той лишь разницей, что его можно использовать во влажном климате или в атмосфере с повышенным содержанием солей (побережья морей, океанов, солончаки и т.д.), вести по стенам жилых зданий. Именно СИП-2 обычно применяют если надо подключить электричество от столба до дома.

Максимальные токовые нагрузки СИП-2

СИП-3 имеет ту же структуру, но более толстую оболочку и называется защищенным проводом. Этот самонесущий провод может использоваться в сетях с более высоким номинальным напряжением: СИП-3-20 — до 20 кВ, СИП-3-35 — до 35 кВ. По техническим параметрам (температуре эксплуатации, максимальному нагреву и т.д.) этот провод такой же как и СИП-1. Так что эти данные можно взять из таблицы в предыдущем пункте. Отличаются допустимые токовые нагрузки (смотрите таблицу).

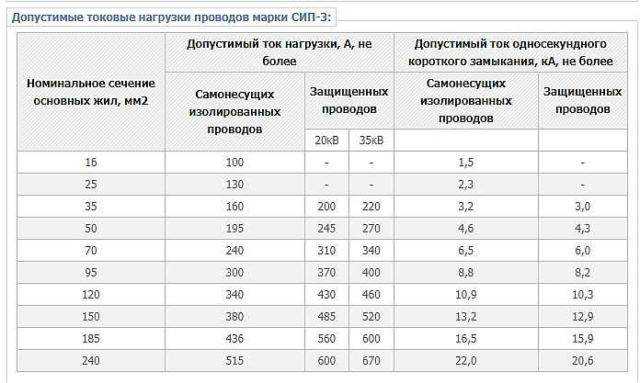

Максимальные токовые нагрузки СИП-3 в зависимости от сечения фазовых жил

Провода СИП-2 и СИП-3 также подвешивается за несущий проводник (он большего диаметра). Так как провод изолирован, опасности наводок тока нет, но существует возможность разрыва оболочки при большой механической нагрузке. Потому при проектировании линий на основе СИП-2 уменьшают пролеты (чаще ставят столбы).

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

• СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
• СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
• СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
• СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
• СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

СИП-2

СИП-2 – кабель, где имеется определенное количество проводников, скрученных в виде жгута. В кабеле есть также нулевой проводник. Нулевая несущая жила бывает с изолирующим слоем. Например, чаще всего для этих целей применяется световой стабилизированный полиэтилен. Провода этого типа находят применение для установки и ремонта воздушных линий электрических сетей. Кроме того эти провода применяются во время устройства линий снабжения, которые установлены по конструкциям зданий, а также в качестве спусков к силовому электрической установке.

В устройстве изоляции применяется не обычный световой стабилизированный полиэтилен (то есть, материал устойчивый к воздействию УФ), а сверхпрочный «сшитый» полиэтилен. При этом выбирайте варианты с толщиной в рамках 1,3-1,7 мм для проводов с разным сечением.

Наличие изолирующего слоя на проводах позволяет проводить установку и восстановление сетей без приостановления подачи электроэнергии. В ходе ремонта линий вероятность поражения электричеством при случайном соприкосновении незначительная. Несмотря на то, что стоимость кабелей чуть выше, чем у аналогичных проводов без изоляции, этот минус просто окупается безотказным функционированием сети и минимальной вероятностью появления нештатных ситуаций.

Монтаж таких проводов сокращает расходы на обслуживание электролиний, связанных с меньшими расходами на расчистку трассы от зеленой растительности. Это особенно актуально при устройстве новых трасс.

Главные марки кабеля

Для повышения давления внутри сети кабель предварительно окрашивают в черный цвет. Он обеспечивает надежную защиту от различных степеней ультрафиолетового излучения. Нулевая жила содержит сердечник из стали

. Предварительно он окручивается вокруг проволоки из алюминия.

Ключевое значение играет выбор сечения

СИП

При этом внимание следует обратить на изоляционный материал. Несущая часть также должна в точности соответствовать всем требованиям внутренней системы

Именно поэтому в строительстве активно используется сразу несколько видов. Каждый из них отличается рядом преимуществ и недостатков:

Вид 1 и 1А.

В состав кабелей входит алюминиевая жила, которая используется для проведения тока по системе. Сверху изоляция производится посредством использования полиэтиленовой пластины.

Она не испортиться даже под воздействием ультрафиолетовых лучей. В зависимости от выбранной модели, нулевая жила может быть голой или изолированной. Если клиент остановил свой выбор на марке «А», то кабель будет дополнительно защищен слоем изоляции. Конструкция продолжит нормальное функционирование даже при ее нагревании до 70 градусов.

Вид 2.

По конструкции данный провод аналогичен предыдущему. Однако в качестве изоляционного материала используется полиэтилениз сшитых фрагментов. По мощности и длине данный кабель идеально подходит для создания линий, которые будут работать под напряжением в 1000 В. Конструкция не пострадает даже при наличии большого количества атмосферных осадков.

Сечения кабелей данного вида позволяет их использование в сфере формирования магистральных линий, которые отходят к отдельным участкам потребления электроэнергии. Конструкция предусматривает эксплуатацию кабелей в условиях холодного и умеренного климата.

СИП-2 имеют более совершенную структуру, поэтому допускают повышение температуры до 90 градусов

Однако в процессе монтажа следует обращать внимание на радиус изгиба. Этот показатель не должен превышать величину в десять наружных диаметров

Вид 3.

Данная марка кабеля также формируется из наконечника из стали. Однако сверху поверх нее дополнительно производиться обвитие алюминием. Для этого применяется специально созданный сплав марки AlMgSi. Сечение СИП-3 увеличено за счет сшитого полиэтилена, который не страдает даже под воздействием прямых солнечных лучей.

Данный вариант провода идеально подходит для строительства воздушных линий.

Передача электроэнергии на нем в дальнейшем производится под напряжением в 20 кВ. Климатические условия могут быть умеренными, холодными и даже тропическими. Система нормально функционирует при температуре в 70 градусов. Однако производители заверяют, что размах может составлятьот -20 до +90 градусов.Вид 4.

Особенность данной марки заключаетсяв парных жилах . При этом в состав конструкции не входит нулевая фаза. Если последняя буква маркировки «Н», то при производстве используется только алюминиевый сплав. В противном случае данный элемент не входит в общий состав. Длительно допустимый ток повышается за счет изоляции. Она не может пострадать от ультрафиолетового излучения. К нему полностью невосприимчив термопластичный ПВХ.

Вид 5.

Структура данной модели аналогичная. Отличие можно найти только в конструкции сшитого полиэтилена.

Благодаря этому удалось на 30% увеличить показатель максимально допустимой температуры.

Данная марка подходит для создания ЛЭП, ведь может выдержать напряжение до 2,5 кВ.

Жилы имеют необходимое сечение для организации процесса освещения на различных жилых домах.

Их допускается также применять для формирования сетей.

Провод будет нормально функционировать как в умеренном, так и в холодном климате.

Разница кабеля ГОСТ и ТУ

В советское время заводы всегда выпускали продукцию согласно ГОСТ. ГОСТ — это государственный стандарт, отступать от которого вы не имеете права. Если на продукции было написано, что это кабель сечением 4мм2, то это действительно были настоящие 4мм2.

Гораздо позже, чтобы повысить предприятию экономическую прибыль, были придуманы собственные техусловия. В технических условиях указываются требования на какое-либо вещество, из которого сделан кабель, а также процедуры регламентирующие выполнение этих требований.

С одной стороны вроде бы и нет особой разницы по сравнению с ГОСТ. Однако, это позволило производителю начать уменьшать сечение жил, толщину изоляции и т.п. Они попросту выдают технические условия на одну определенную продукцию и прописывают в них то, что им самим требуется. В итоге можно наблюдать вот такую разницу вроде бы одинаковых по названию марок кабелей:

И все эти отступления от ГОСТ, завод прописывал в технических условиях, таким образом якобы не нарушая норм.

Тут применяется два основных способа:

Например, вы можете вроде бы и сохранить сечение, однако сэкономить на дожиге меди, или добавить в нее некие примеси.

Второй способ — если вы можете обеспечить достаточное сопротивление жилы, вам позволяется уменьшить ее сечение.

Все это привело к манипуляциям и опасной экономии при изготовлении кабельной продукции.

Когда думаете об экономии при выборе кабеля знайте, что основных нарушений при изготовлении его по ТУ два:

уменьшается сечение жил

уменьшается толщина изоляционного слоя
