Узо защиты человека от токов утечки

Распространенные ошибки мастеров

Иногда даже электрики с большим опытом допускают некоторые ошибки при подключении автоматов и УЗО. Для того, чтобы избежать негативных последствий, необходимо рассмотреть их подробнее.

Таблица 2. Ошибки во время монтажа.

Ошибка, иллюстрация	Описание
Подключение жил без оконцевания	Это одна из частых ошибок, которую допускают мастера во время спешки, ведь таким образом бывает проще подключить проводки. Тем не менее, это не позволяет полноценно зажать концы, поэтому уже спустя небольшой промежуток времени контакты станут слабыми. При этом начнут перегреваться, поэтому на концы проводков закрепляют наконечники или плотно их сжимают.
Попадание изоляционного слоя под контакт	Как мы рассмотрели в предыдущей инструкции, сначала провод необходимо зачистить от изоляционного слоя на нужную дину, а только потом помещать в зажим и затягивать винтом. Тем не менее, некоторые пользователи сталкиваются с внезапным выгоранием автомата или работы с перебоями при наличии новых механизмов. Распространенной причиной проблемы является именно попадание изоляции под контакт автомата. Это приводит к тому, что после подключения защитный слой проводка начинает нагреваться. Со временем он может загореться, что приведет к пожару в щитке.
Разная толщина жил в одном зажиме	Автоматические выключатели не следует объединять проводками-перемычками разной толщины – это приведет к тому, что при затягивании винта надежно зафиксируется только большая жила, а маленькая будет иметь слабый контакт. Из-за такой халатности электриков часто случаются возгорания, которые затрагивают изоляцию и автоматы щитка. На фото показан наглядный пример соединения автоматов проводами с толщиной в 4 квадратных миллиметра и 2,5 квадратных миллиметра. Это привело к тому, что после перегревания оплавились проводки и корпус автомата. Даже если взять проводки с минимальной разницей толщины (1,5 и 2,5 квадратных миллиметра), то не следует ожидать других последствий, ведь их все равно не получится плотно соединить в зажиме.
Пайка окончаний жил	Некоторые мастера из-за отсутствия навыков, предпочитают использовать небезопасный метод оконцевания жил – пайку. Делают это по причине экономии средств на покупку специальных приспособлений. Кроме того, электрики предпочитают использовать подобный способ при срочном монтаже. Тем не менее, применение такого метода запрещено. Ведь контакт хуже фиксируется зажимом и со временем начинает ослабевать, поэтому его придется постоянно подтягивать. На практике, про подобные действия быстро забывают. Из-за чего происходит возгорание.

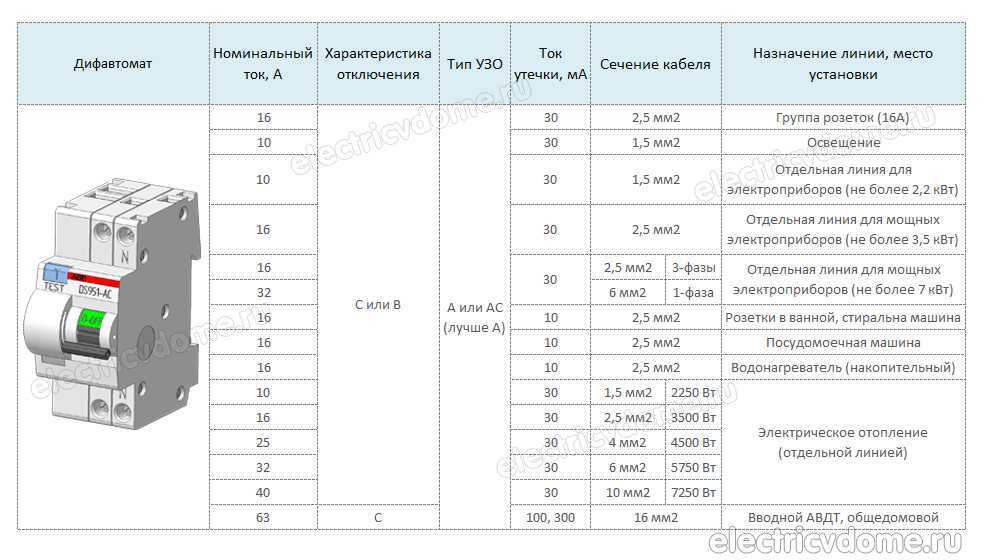

Параметры

При установке дифавтомата следует учитывать три основных параметра:

Напряжение питающей сети и количество фаз – 220В или 380В, 1 фаза или 3.
Ток срабатывания. Данный параметр аналогичен таковому у автомата защиты.
Ток утечки. Здесь все аналогично УЗО.

Есть еще несколько параметров, с которым знакомы не все:

Номинальная отключающая способность. Ток короткого замыкания, который способно выдержать устройство без нарушения работоспособности.
Время срабатывания дифференциальной защиты.
Класс токоограничения. Показывает время гашения электрической дуги при коротком замыкании.
Тип электромагнитного расцепителя, от которого зависит превышение тока срабатывания по сравнению с номинальным.

Тип электромагнитного расцепителя

Электромагнитный расцепитель в дифавтомате предназначен для мгновенного размыкания цепи при превышении номинального тока в указанное количество раз. Распространены следующие типы:

В – ток срабатывания превышает номинальный в 3-5 раз.
С – ток срабатывания превышает номинальный в 5-10 раз.
D – ток срабатывания превышает номинальный в 10-20 раз.

Ток утечки (отключающий дифференциальный ток) и его класс

Порог чувствительности дифференциального трансформатора определяет ток утечки, который вызывает срабатывание защиты. Наибольшее распространение получили дифференциальные трансформаторы с чувствительностью 10 и 30 мА.

Кроме числового значения тока утечки, важное значение имеет форма. В соответствии с этим различают такие классы устройств защиты:

АС – контролируется синусоидальный ток утечки

А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования. В – к перечисленным токам добавляется сглаженный постоянный

S – выдержка времени на отключение – 200-300 мс. G – выдержка времени – 60-80 мс

АС – контролируется синусоидальный ток утечки

G – выдержка времени – 60-80 мс

S – выдержка времени на отключение – 200-300 мс. G – выдержка времени – 60-80 мс.

Номинальная отключающая способность и класс токоограничения

Данный параметр характеризует ток короткого замыкания, который в состоянии выдержать контактная группа автомата защиты без повреждения в течении времени отключения. Чем выше значение параметра, тем больше вероятность того, что после устранения повреждения в сети дифавтомат останется работоспособным. Типовой ряд значений таков:

3000 А;
4500 А – вместе с первым значением сегодня практически не используется;
6000 А – часто используемое значение;
10000 А – подходит к местам с близким расположением к питающей подстанции, но имеет высокую стоимость.

Класс токоограничения характеризует скорость отключения при протекании критического тока. Время выключения (скорость) включает время гашения дуги между размыкающими контактами. Меньшее время, то есть более высокая скорость выключения, гарантирует большую безопасность. Существует три класса: с первого по третий.

Электронный или электромеханический

По внутреннему оснащению различают электромеханические и электронные устройства. Электромеханические дифавтоматы считаются более надежными и не требуют для работы внешнего питания.

Электронные устройства имеют более стабильные параметры, но для нормальной работы требуется наличие стабильного питания на входе.

Принцип работы селективного типа

В разветвленных электрических сетях применяется двухуровневая система защиты.

На первом уровне устанавливается дифференциальный автомат, который контролирует линию нагрузки полностью. На втором – дифавтоматы контролируют каждую выделенную цепь по отдельности.

Чтобы предотвратить одновременное срабатывание устройств защиты обоих уровней, первый дифавтомат должен обладать селективностью, которая определяется временем задержки на отключение. Для этих целей используют автоматы классов S или G.

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

Какое узо ставить на освещение

Если вы определились с необходимостью установки данной защиты несколько слов о том какое узо ставить на освещение.

По роду утечки тока все УЗО делятся на два типа: «тип A» и «тип AC». Тип «AC» реагирует только на переменный ток утечки. Тип «A» более чувствительны и реагируют как на переменный так и на постоянный пульсирующий ток. А такая утечка может возникнуть в большинстве современной техники где используются электронные платы. А какая техника сейчас обходится без электронных компонентов?

Учитывая то, что для освещения сегодня применяются светодиодные лампы и светильники, Led-ленты с блоками питания я рекомендую устанавливать на линии освещения УЗО «тип A».

Хотя в ПУЭ п. 7.1.78 сказано что оба устройства могут применяться в буту.

Номинальный ток должен быть большим или равным (лучше больше) номинальному току автомата, от которого УЗО подключено. Дифференциальный ток (ток утечки) должен быть не более 30 мА.

Например если линия освещения защищается автоматом с номинальным током 10 А, то УЗО устанавливают с номинальным током 16 А и дифференциальным током 30 мА.

Друзья специально для Вас я подготовил выборку из ПУЭ относительно требований применения УЗО на линиях освещения. В частности об этом говорится в пунктах 6.1.14, 6.1.16, 6.4.18, 6.1.49 и 6.4.48.

Принцип действия

УЗО в однофазной сети осуществляется следующим образом. В дифференциальном трансформаторе имеется три обмотки: одна подключается к фазному проводу, другая – к нулевому, а третья – фиксирует разницу токов. В первой и второй обмотках при подключении должны быть противоположные направления токов. В нормальном рабочем режиме сети они будут равны между собой. Под их влиянием в магнитопроводе трансформатора наводятся магнитные потоки, направленные навстречу друг другу. Сумма магнитных потоков равна нулю, поэтому в третьей обмотке ток отсутствует. Когда в электроприборе возникает повреждение, на его корпусе появляется фазное напряжение. Поэтому в случае прикосновения к металлическому корпусу, на человека начинает воздействовать токовая утечка, протекающая через его тело на землю. В связи с этим в первой и второй обмотках трансформатора появится разница токов, а в магнитопроводе будут наведены магнитные потоки с разной величиной.

В результате, общий магнитный поток будет отличаться от нуля и вызовет наведение в третьей обмотке тока с каким-либо значением, который и называется дифференциальным. При достижении этим током порога срабатывания произойдет и срабатывание устройства защитного отключения.

Принцип работы УЗО в трехфазной сети практически такой же, как и в однофазной. Здесь также используется дифференциальный трансформатор, сравнивающий уже не одну, а три фазы и нулевой провод. Следовательно, в трансформаторе трехфазного защитного устройства имеется пять обмоток: три фазных, одна нулевая и одна вторичная, фиксирующая токовые утечки.

Кроме основных конструктивных элементов УЗО включает в себя проверочный механизм, состоящий из резистора, подключенного через кнопку ТЕСТ к трансформаторной обмотке. После нажатия кнопки происходит подключение резистора к обмотке. За счет этого создается разница токов, поступающая на вторичную обмотку, и вызывающая срабатывание защитного устройства. Нормальное срабатывание указывает на работоспособность защитного устройства.

Правила безопасности

Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:

Перед началом монтажных операций обязательно снимите напряжение с участка (после отключения не лишним будет проверить наличие потенциала индикатором);
Позаботьтесь о маркировке проводов – так будет гораздо удобнее подключать устройство, чтобы не перепутать выводы;
Обязательно пользуйтесь заводскими клеммами и зажимами, ни в коем разе не допускайте накруток, напаек и других соединений с плохим контактом;
После установки проверьте надежность соединений и наличие достаточной изоляции на всех токоведущих элементах;
При вводе в работу обязательно проверяйте работоспособность путем нажатия кнопки тест;
При первой подаче напряжения на вновь установленное устройство оно может разлететься из-за заводского брака или монтажных дефектов, поэтому лучше не стоять поблизости или принять меры для защиты глаз.

Перед подачей напряжения после завершения монтажа обязательно убедитесь, что никто из домочадцев или коллег не касается токоведущих элементов.

{SOURCE}

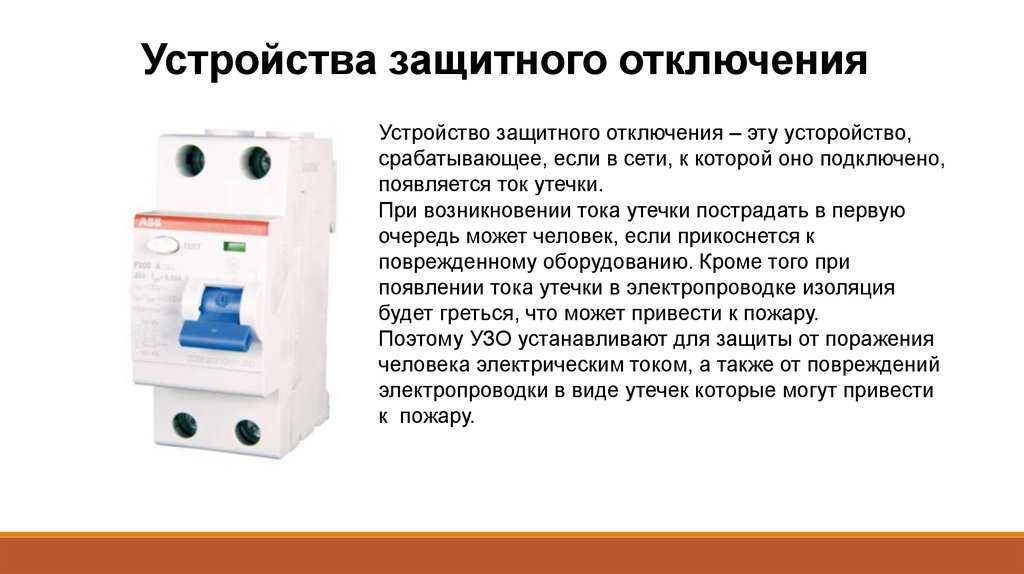

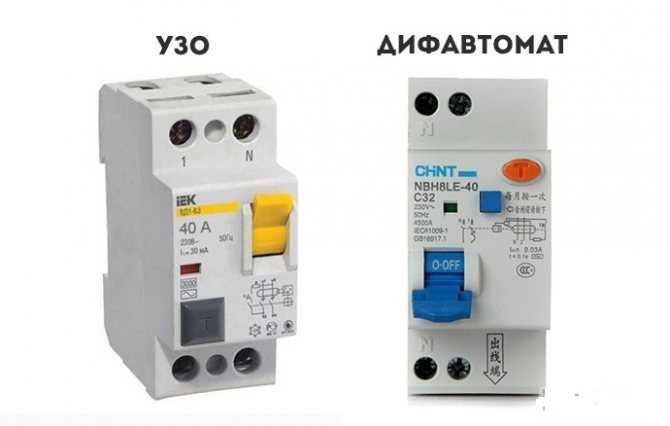

Назначение

УЗО это электротехническое устройство специально сконструированное для отключения питания электрических приборов при токах утечки. Возникают токи утечки при незначительных нарушениях изоляции токоведущих фазных проводников. При нарушении изоляции ток начинает «утекать» по металлическим корпусам электроприборов или токопроводящим конструкциям квартиры или дома. Ток утечки также называют дифференциальным током.

Так как ток утечки невелик по величине, автоматы защиты, установленные в электросети на него не срабатывают и не отключают электропитание. Автоматы защиты отключают электрическую сеть при коротком замыкании в сети (касание фазного и нулевого провода или двух фазных проводов) или перегрузки. На малые токи утечки автоматы защиты не реагируют.

Ток утечки это опасная неисправность электросети для человека. Например, если прикоснуться к проводнику, по которому течет ток 0,3 миллиампера вы почувствуете муравьиный укус, при токе 15 миллиампер от проводника будет трудно оторваться, но это еще безопасно. Это нельзя сказать о токе в 40 миллиампер. При «прикосновении» к такому току утечки вам гарантированы судороги тела и диафрагмы, что, несомненно, очень опасно для жизни. Именно для защиты человека от токов утечки предназначены УЗО. Такие устройство должны иметь ток отсечки не более 30 мА.

Для защиты помещения от возгорания, пожара ставится общее УЗО защиты человека от токов утечки, с током отсечки 100 мА или 300 мА.

Правильное подключение 2-х полюсного дифавтомата без заземления и с ним

При наличии заземления в однофазной трёхпроводной сети оно к прибору защиты не подключается.

В старых сетях 220В заземление отсутствует, но это не отменяет важности установки прибора защиты. К нему подключаются нулевой и фазных провода, сверху приходящие, снизу отходящие

Порядок подключения значения не имеет, но к выключателям должна подводиться фаза, а к светильникам — ноль. Это необходимо для безопасности при замене ламп. Кроме того, энергосберегающие и светодиодные лампы, в цепи которых выключатель разрывает ноль, начинают моргать. В блоках питания этих источников света установлен конденсатор, заряд которого вызывает вспышки света.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

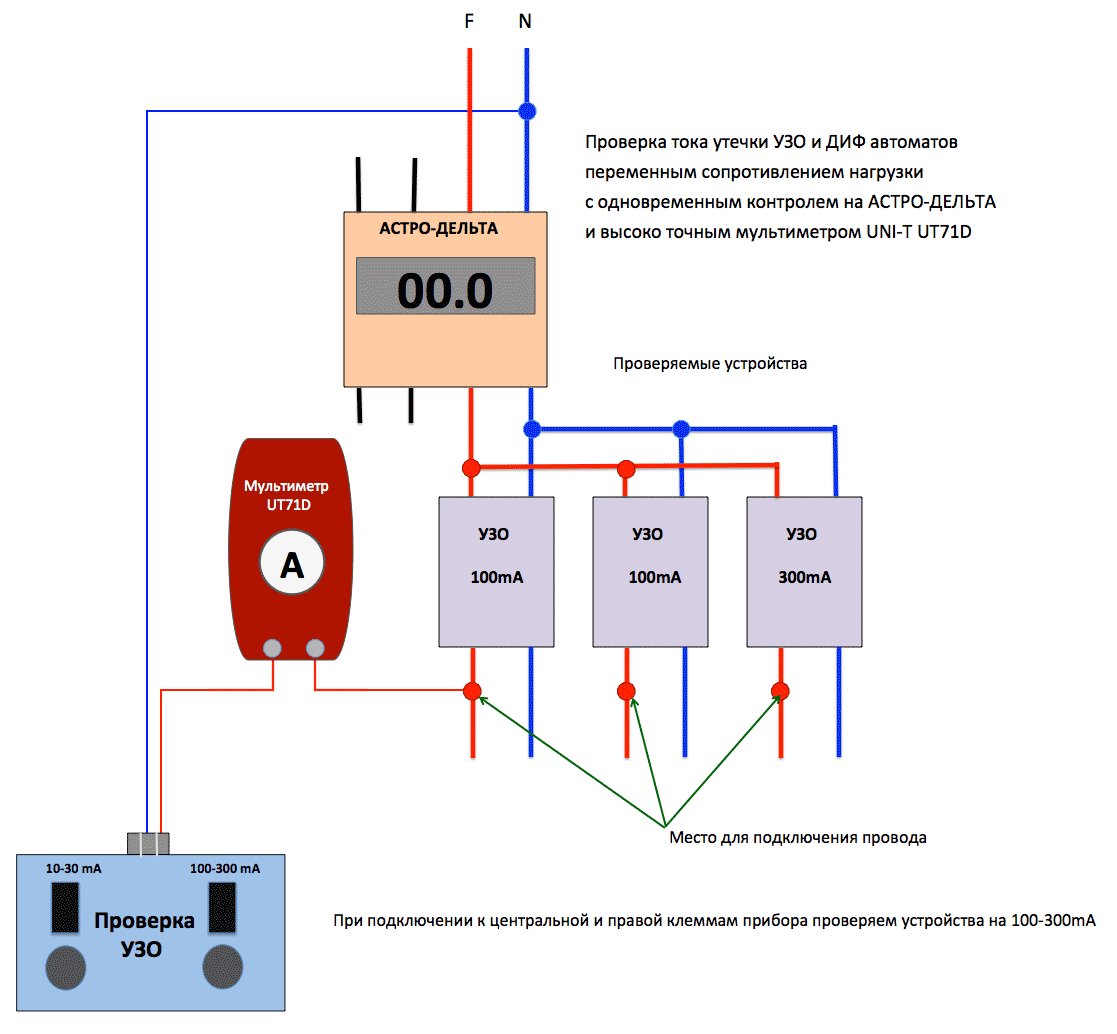

Проверка и устранение неисправностей

Установка УЗО практически в любую систему электроснабжения позволяет точно проверять подключенные к сети устройства и линии на предмет проблем с изоляцией и пробоя на корпус. Для этого УЗО и стараются сдвинуть как можно ближе к вводному автомату: область защиты при этом становится только шире, при этом проблемная точка легко детектируется путём последовательного перебора подключенных линий.

Ложное срабатывание УЗО практически всегда является следствием какого-либо действия человека: прикосновения к корпусу техники, включения прибора в розетку и т. д. Таким образом, место утечки в большинстве случаев удаётся достаточно быстро локализовать. Если срабатывает вводное УЗО, контролирующее несколько групп, линию со слабой изоляцией определяют путём последовательного отключения розеточных групп и контроля за работоспособностью электросети. Обнаруженная сеть может переключаться на питание в обход УЗО, но только с переподключением обоих проводников и только если такое изменение схемы допустимо с точки зрения электробезопасности. В остальных случаях требуется либо установка диффзащиты на большее значение тока утечки, либо восстановление изоляции линии.

Фото remkip.ru

Периодически нужно тестировать работоспособность механизма. Для этого в каждом устройстве предусмотрена тестовая кнопка, замыкающая один выходной полюс с противоположным входным через токоограничивающее сопротивление. Таким образом, имитируется утечка, значение которой с высокой точностью приближено к порогу срабатывания. Отсутствие реакции на нажатие тестовой кнопки может служить как о неисправности прибора, так и о слишком низком рабочем напряжении.

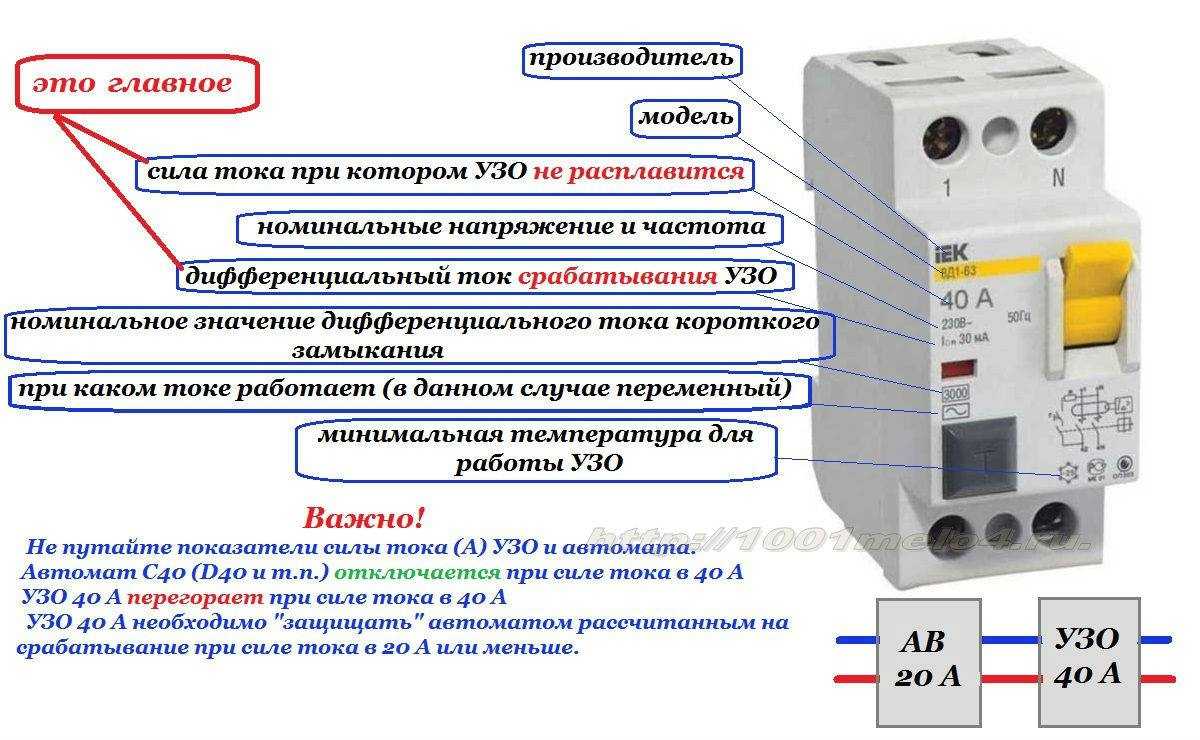

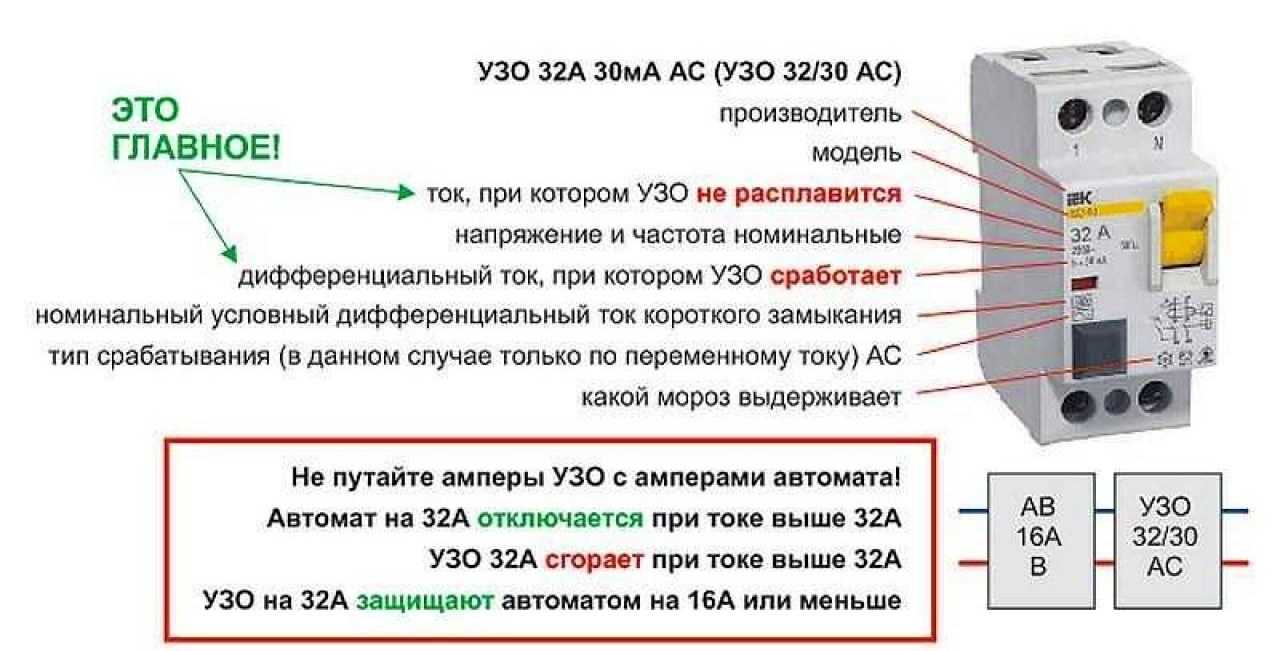

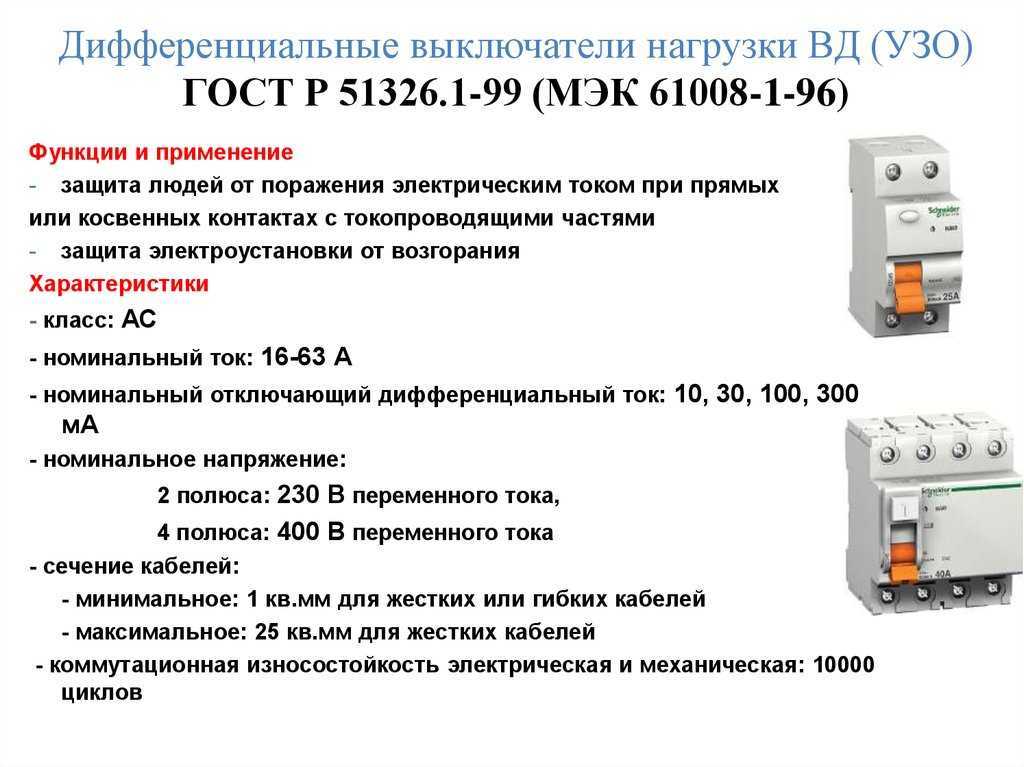

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А

Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в этом материале.

В квартире

Разберем случай, когда установка аппаратуры защиты происходит в квартирном щитке. Некоторые строители при сдаче домов со свободной планировкой сдают жилье без разводки внутренней электросети. Это и понятно, неизвестно где будут стоять перегородки и, соответственно, розетки и освещение. Поэтому они вводят в квартиру только кабель.

На этажном электрощите находятся вводный автомат защиты и электросчетчик. Будущий владелец заключает с другим подрядчиком договор на внутренние электромонтажные работы. Схема проводки при этом будет меняться в зависимости от требований заказчика. От схемы и от нагрузок будет зависеть, какое УЗО установить. При желании любой мужчина самостоятельно может выполнить эти работы.

Будем считать, что проводка в квартире соответствует схеме установки защиты, представленной на предыдущем рисунке. Вводный автомат и счетчик находятся в этажном щите, а все остальные элементы расположим в квартирном боксе. Для этого в коридоре, рядом с местом ввода кабеля, надо установить электрощит. Последовательность работ при установке следующая:

вводный автомат отключается. Вывешивается табличка «Не включать, работают люди»;
к кабелю, который завели в квартиру, подключается розетка. Она понадобится для подключения рабочего инструмента и освещения;
табличка снимается, автомат включается;
в стене перфоратором сверлятся отверстия под крепеж бокса. Вставляются дюбели, и шурупами щиток прикрепляется к стене;
после этого вставляется металлическая рейка и крепится к внутренней стенке бокса шурупами.

Затруднений быть не должно, если выполнять все действия последовательно и внимательно.

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Нюансы установки защитного прибора

Подключение УЗО и дифавтомата в однофазной системе TN-C Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
Систему TN-C занулять не требуется.
Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
Ввод можно делать на нижние или верхние клеммы.
Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
Для линии с токами пульсации нужные устройства типа А.

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
с совмещенным нулевым и защитным проводником (TN-C);
с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
Подача питающего напряжения в нижней части устройства — приводит к потере работоспособности прибора.
Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования. Правила подключения УЗО должен знать каждый электрик

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки.

Выводы

Об УЗО нельзя говорить, как об абсолютной защите от электрической опасности. Но такое устройство многократно уменьшает вероятность поражения электротоком и риск возникновения пожара. Правда, правил безопасности при эксплуатации электросети такое положение дел не отменяет.

Дополнительными мерами электробезопасности являются:

применение чипованных розеток;
и использование встроенных дифференциальных электронных УЗО.

Тогда даже устаревшая система TN-C будет считаться достаточно безопасной, сохраняя при этом свою экономичность.

(51 голос., средний: 5,00 из 5)
