Проходной выключатель на 3 точки схема подключения

Проходные выключатели схема подключения из 3 мест

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером

Важно знать, что диммеры подходят не для всех осветительных приборов

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

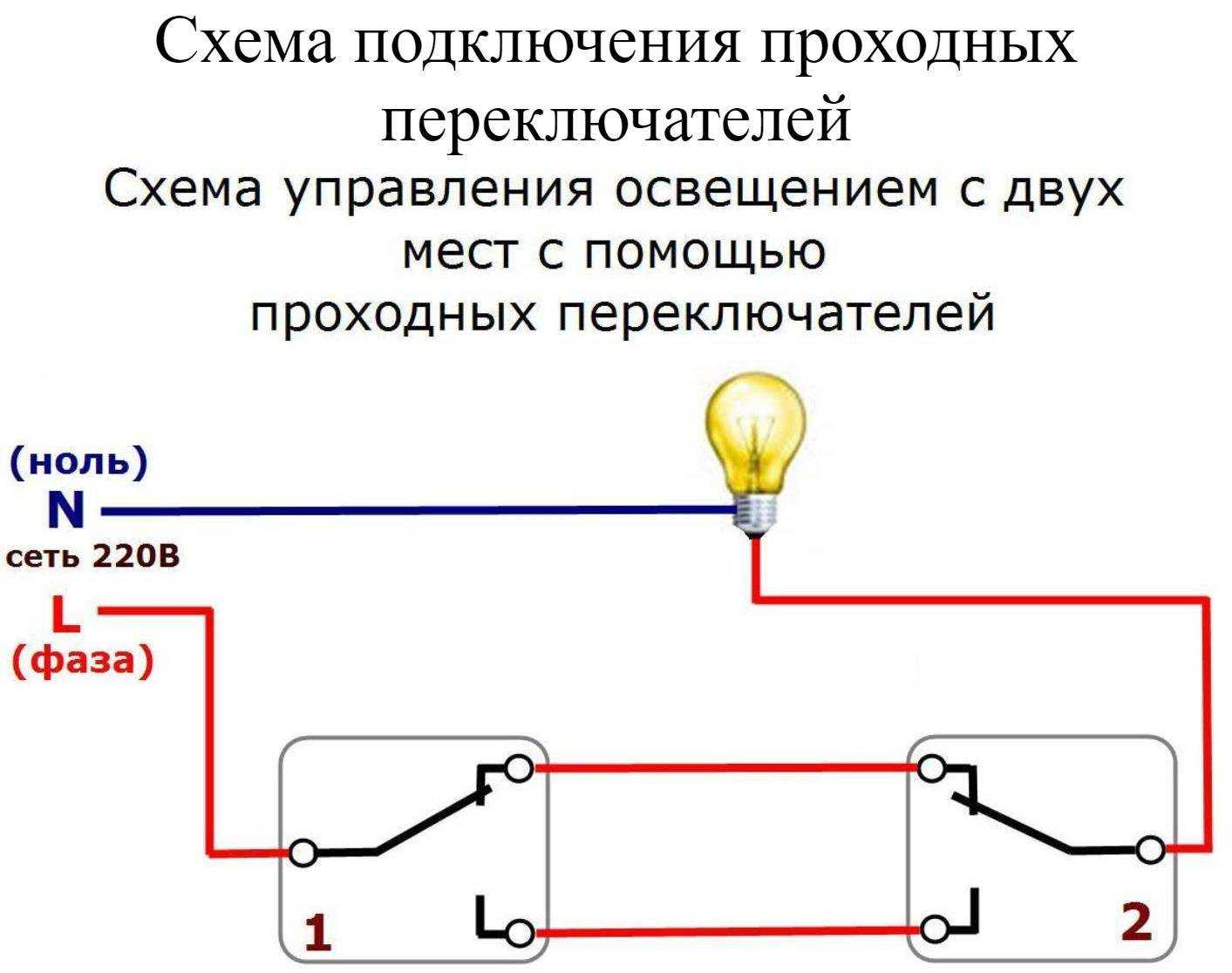

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

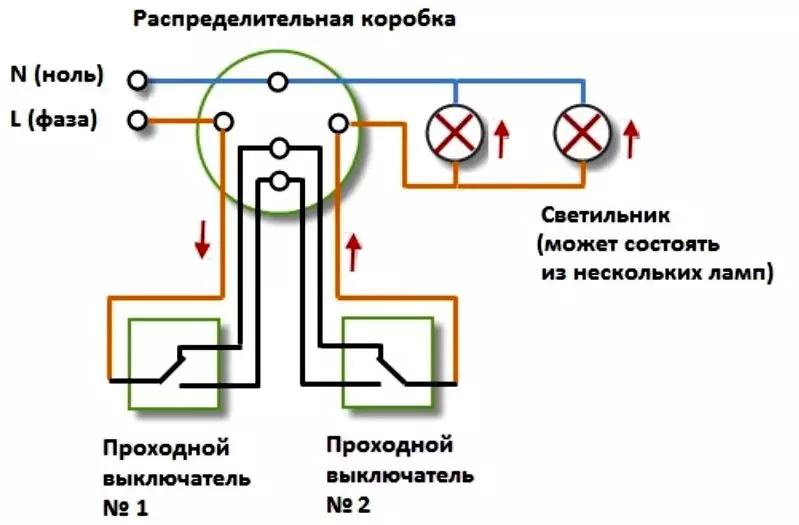

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

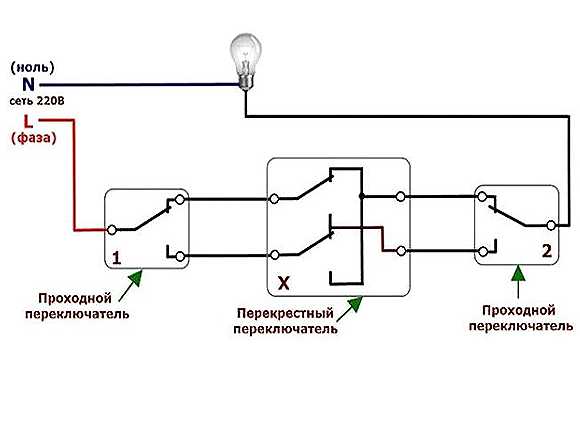

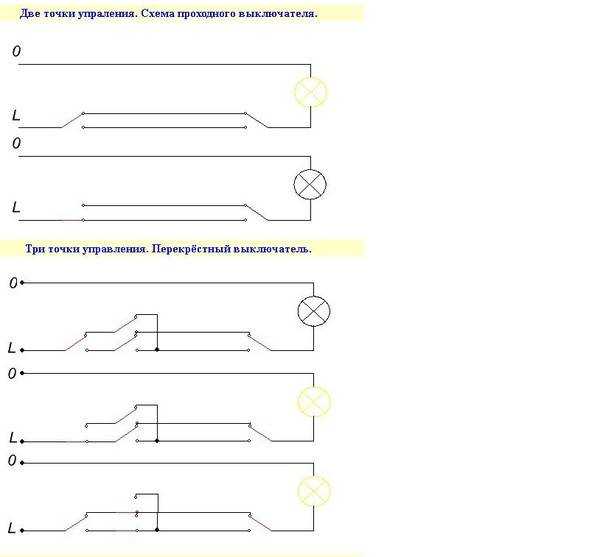

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

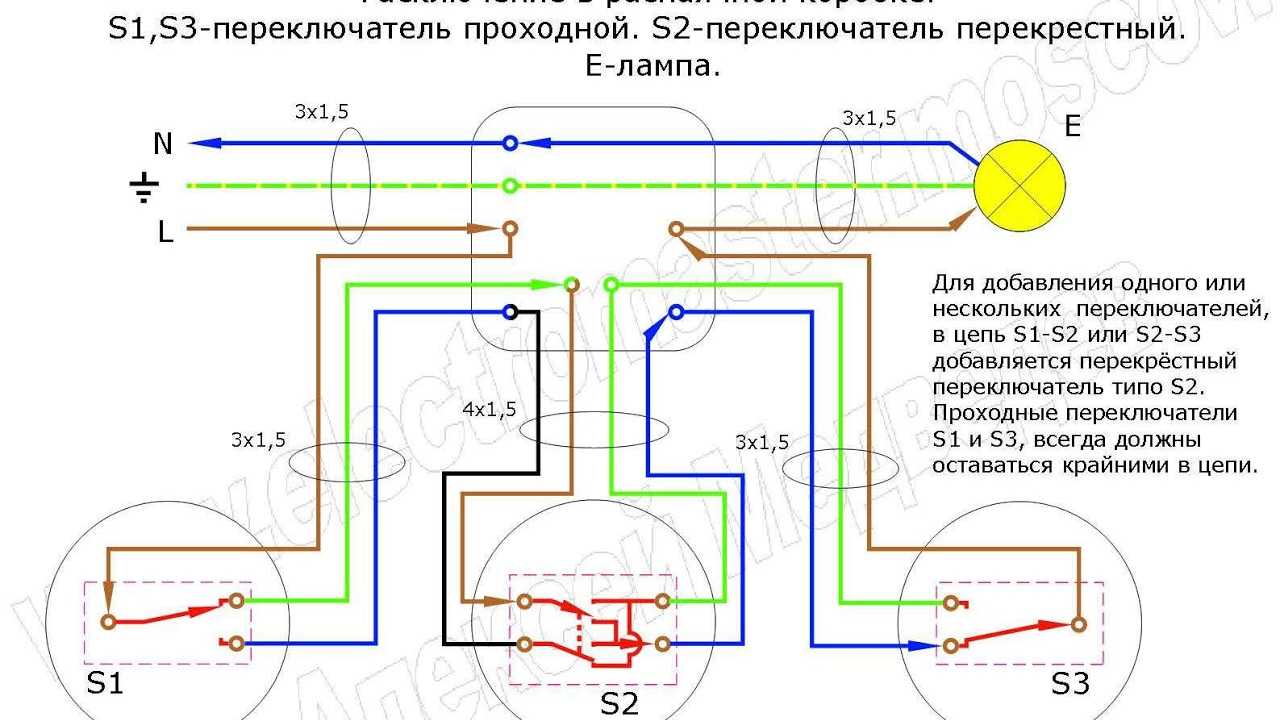

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

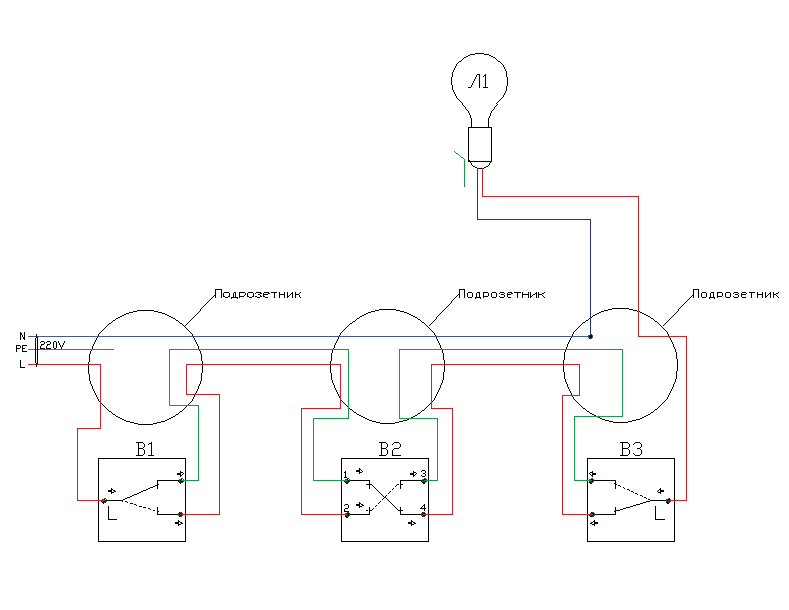

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Варианты подключения проходных выключателей

Чтобы точно знать, как правильно установить проходной выключатель, необходимо сначала разобраться в схемах подключения разных типов выключателей с разным количеством осветительных приборов.

Схема подключения одноклавишных проходных выключателей

Схема одноклавишного проходного выключателя самая простая.


Схема подключения проходного выключателя к группе освещения

  • В первую очередь отключите питание и с помощью специального индикатора убедитесь в отсутствии напряжения. Только после этого можно приступать к дальнейшей работе.
  • Для реализации схемы в распределительную коробку должны прийти 5 проводов:
  1. подача — от машины или пробки;
  2. 3 двухжильных кабеля, которые идут непосредственно к выключателям;
  3. подключен к светильнику.
  • Зачистите концы проводов от изоляции;
  • Выключатели подключаются в разрыв фазного провода, а ноль через распределительную коробку идет на блок освещения. Необходимость пропуска фазы через выключатель обусловлена ​​тем, что обслуживать или ремонтировать светильник безопасно;
  • Индикатором определяем фазный провод, и с помощью скрутки подключаем его к одному из проводов первого выключателя (обычно для удобства используются красные или белые провода);
  • Далее нулевые выводы выключателей соединяются проводами (видно на схеме), а отдельный контакт второго выключателя через провод подключается к лампе;
  • Провод от светильника в распределительной коробке соединяется с нулевым проводом, идущим от электрощита;
  • Визуально проверьте правильность соединений, сверяясь со схемой выше, и если все в порядке, можно подавать питание. Перед подачей питания необходимо заизолировать скрутки, аккуратно уложить провода в распределительную коробку и закрыть ее крышкой.

Для управления освещением из более чем двух мест необходимо включить в цепь одноклавишный перекрестный переключатель.

Двухклавишный проходной выключатель: схема подключения

Для управления освещением двух светильников (или групп светильников) из нескольких мест с одного выключателя существуют двухкнопочные сквозные выключатели. У них шесть контактов. При необходимости найдите общие провода по тому же принципу, что и в обычном устройстве этого типа, только проводов нужно прозвонить побольше.

Схема подключения 2-клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, а также с двух вводов второго выключателя она должна идти на два светильника (или два групповых светильника, если речь идет о многорожковой люстре).


Принцип подключения двухкнопочных выключателей

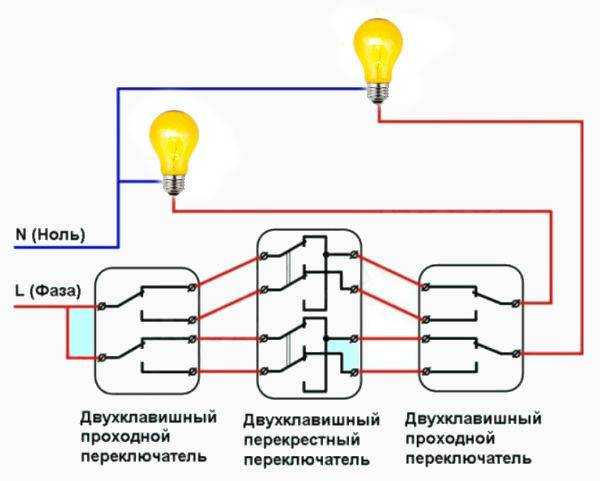

Если нужно организовать управление двумя источниками света из трех и более точек, нужно поставить по два перекрестных выключателя в каждую точку: двухкнопочных выключателей просто нет. При этом одна пара контактов подключается к одному перекрестию, другая к другому. А затем, при необходимости, они соединяются между собой. Последний в схеме двухпозиционный переключатель подключен к выходам обеих поперечин.


Как организовать управление двумя светильниками с четырех мест

Если подумать, то не так уж все и сложно, а схема подключения 2-х точечного проходного выключателя вообще проста. Просто много проводов.

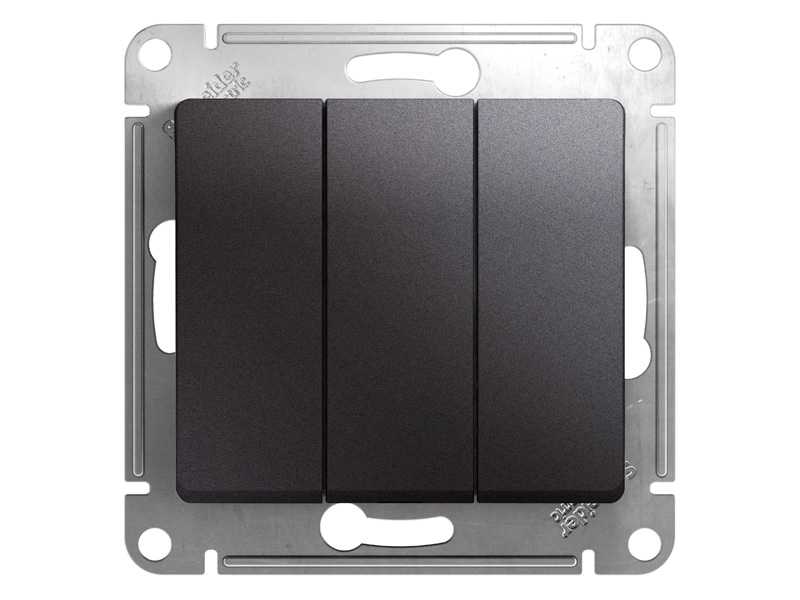

Порядок подключения трехклавишных проходных выключателей

Принципиальная схема тройного проходного выключателя имеет ряд функций, так как предполагается, что будет использовано достаточно большое количество проводов. Такая система используется при установке системы освещения в двухэтажном частном доме. При установке тройного выключателя вы можете включать/выключать свет на втором этаже, находясь при этом на первом. К системе можно подключить три источника света.


Внешний вид деревянного ключа-выключателя

Подключение и разводка проводов осуществляется в распределительной коробке. К первому выключателю подключается семижильный провод. Один из проводов используется для питания одной фазы, которая подключается к трем вводным клеммам. К выходу подключаются три пары проводов, которые подключены ко второму проходному выключателю. В результате получаются три независимые цепи, включающие в себя лампы.

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы

На лестничных маршах

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

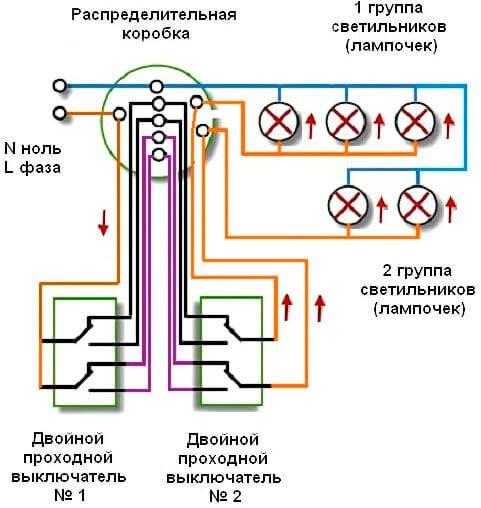

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения. Как подключить проходной выключатель Схема подключения

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

  • в первом положении кнопка напрямую замыкает обе цепи;
  • после переключения линии замыкаются крест-накрест.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Какой лучше использовать кабель

Согласно действующим нормам, при подключении запасного выключателя рекомендуется использовать 3-х жильный медный кабель сечением 1,5 кв.мм.

Самые популярные варианты:

  1. ВВГнГ-3х1,5.
  2. ШВВП-3х1,5.
  3. ПВСнг-3х1,5.

Основное отличие вышеперечисленных проводников заключается в форме изоляционного покрытия и свойствах жил

При выборе кабеля обратите внимание на то, чтобы он был маркирован по ГОСТу

Это гарантирует, что при покупке провода сечением 1,5 кв.мм вы получите именно этот параметр, а не 1,0 или, например, 1,2 кв.мм. Помните, что несоответствие поперечного сечения может привести к перегрузке и несчастным случаям.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

  1. Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
  3. В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
  4. Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
  5. В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя, установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Виды

Не стоит спешить подключать выключатель с тремя клавишами, пока точно не определитесь с тем, какое именно устройство вы желаете иметь.

Существует нескольких видов таких коммутационных аппаратов:

  • Обычный.
  • Проходной трехклавишный выключатель. Его применяют на разных этажах или в длинных коридорах, когда при входе (на первом этаже или в начале коридора) освещение включается одним выключателем, а при выходе (на втором этаже или в конце коридора) выключается уже другим. Его достоинство в том, что не нужно идти в темноте и рукой елозить по стенке в поиске кнопки коммутационного аппарата.
  • С индикацией. У таких световых маячков есть 2 варианта обозначения состояния выключателя. Одни светятся, когда выключено освещение и указывают местонахождение коммутационного аппарата. Другие маячки наоборот горят при включенном освещении, давая тем самым понять, где именно в этот момент включен свет.
  • Выключатель трехклавишный с розеткой. Они в основном используются в помещениях, где рядом расположена ванная комната, туалет и коридор.

Подключение люстр

Выбор люстр в текущее время настолько многообразен, что выбрать из них самую лучшую для потребителя действительно трудно. Есть восхитительные дизайнерские варианты, имеющие шесть, восемь, десять и даже больше патронов под лампочки, что использовать одноклавишный выключатель для них — просто неразумно с точки зрения экономии электроэнергии. Разумеется, существует компромисс – диммеры, то есть выключатели плавного пуска с регулятором, вращая которое можно добиться нужной яркости светильника. Но, во-первых, они значительно дороже, а во-вторых – энергосберегающие лампы от такого подключения выходят из строя сразу (если не использовать специальные энергосберегающие лампы для диммеров, но это стоит уже больших денег).

Для более оптимального понимания процесса предположим, что в наличии — шестирожковая люстра. Задача – как подключить трехклавишный выключатель так, чтобы с каждой кклавиши зажигались по два рожка люстры. Перевернув люстру, скорее всего, будут видны по два провода от каждого рожка. Как правило, они имеют цветовую маркировку, например, красная и синяя. Все синие провода собираем в пучок, соединив их таким образом. Это — аналог нулевой шины из первого случая. С красными (или черными, белыми – цвет фазового провода может различаться в широких пределах, но он точно не синий) дело обстоит также несложно, только нужно взять по два провода от тех рожков, которые должны гореть вместе от конкретной клавиши, и соединить их между собой.

К выключателю провода идут аналогично первому варианту, и каждый фазный провод теперь нужно через потолок пустить в тарелку люстры, где соединить с теми группами проводов, которые отвечают за конкретные патроны. Нулевой провод проходит также в люстру и при помощи луженой скрутки или специальных клемм присоединяется к уже готовому пучку синих контактов.

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой.

Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

  1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
  2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
  3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
  4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
  5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Регулируемый выключатель света

Цены на регулируемые выключатели

Диммер

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей, предназначенных для управления одной лампой или одной группой ламп с двух, удаленных друг от друга, мест. Как было сказано выше, у однополюсного проходного выключателя имеются два неподвижных и один подвижный (перекидной) контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампа в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Какие бывают модули помимо розеток и выключателей?

В настоящее время существует великое множество установочных модулей, все их перечислить сложно. Телефонная розетка, сетевая розетка для витой пары RJ45 (стандартный интернет-разъем), термостаты для теплых полов и многое другое. Если для вашей оригинальной задумки требуются особые электротехнические изделия, а во всех магазинах на ваши вопросы выкатывают глаза — не торопитесь отказываться от затеи.

Мне например, попадались розетки с USB-разъемами — обычная розетка с дополнительным выходом для подзарядки телефона без зарядного! На мой взгляд это полное извращение, но это говорит о том, что кто ищет, тот найдет!
