Что собой представляет бытовая штепсельная розетка

Правила установки

Стандарты расположения розеток и выключателей

Чтобы после монтажа розетка работала долго, надежно и безопасно, нужно соблюдать простые правила:

• Электроточка должна устанавливаться на высоте от 30 до 80 см от уровня пола, за исключением надплинтусных моделей.
• Модели, оснащенные заземляющим контактом, должны устанавливаться не ближе, чем на 50 см от приборов или газовой трубы.
• Если в доме есть дети, следует устанавливать розетки повыше.
• Одноместные или двуместные штепсельные розетки при скрытой установке должны быть облачены в железный или пластмассовый корпус, а резерв провода в них должен составлять 5-6 см.
• При прокладке новой линии электроснабжения следует сразу же позаботиться об установке точек питания.
• Если нужно поставить в ряд сразу несколько розеток, можно воспользоваться коробками, предназначенными для установки сразу двух колодок. При монтаже большего количества следует подготовить группу подрозетников, закрепляющихся друг к другу.

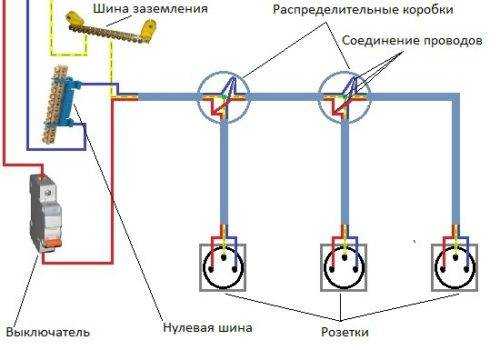

• Можно использовать схему подключения «шлейф», когда контакты предыдущей розетки объединяются с питанием следующей, или же воспользоваться вариантом подключения к отдельной линии.

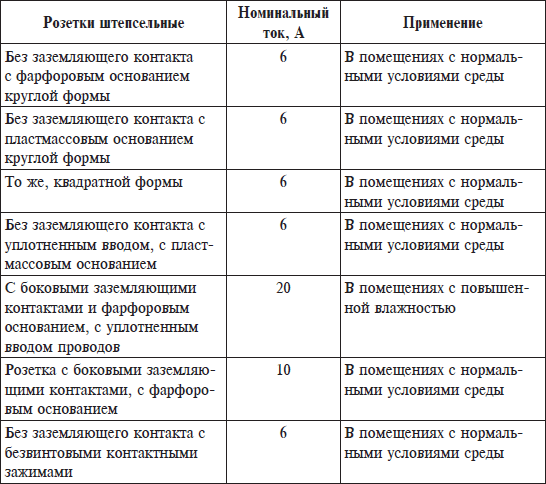

Классификация розеток

Устройство принято классифицировать по ряду различных параметров. О каждом более подробно.

Конструктивные характеристики

В зависимости от типа конструкции устройство делится на два вида:

• Наружного монтажа. Применяется в случае прокладывания открытой электропроводки. Основная деталь помещена в корпус, изготовленный из пластмассы. Розетка неутопленного типа при открытой проводке устанавливается при помощи подрозетника. Часто такая конструкция дополнительно оснащается защитной крышкой и подсветкой.
• Скрытого монтажа или утопленного типа. Плоская штепсельная розетка используется для проведения скрытой проводки. Основные детали – колодка и контакты, подсоединенные к ней, погружены в стену. Корпус представляет собой монтажную коробку, за счет которой выступ за стену практически не наблюдается.

Какую разновидность лучше устанавливать, зависит от предпочтений домочадцев.

По электрической схеме

По этому параметру разделяют также два вида устройства:

• Без заземления. Оснащены двумя контактами. Предназначены для двухполюсной проводки.
• Трехполюсные. Устанавливают при наличии заземления, соединены между собой отдельным дополнительным контактом. Чаще всего такую разновидность монтируют под электрические плиты и кондиционеры.

Если возникают трудности в выборе розеток, можно обратиться за консультацией к сотруднику управляющей компании или консультанту в строительном магазине.

По уровню защиты от влаги

По этому критерию устройства бывают:

• Обычные или полугерметичные. Предназначены для комнат, где отсутствует вероятность попадания влаги. Несколько небольших капель не грозят неисправностью. На штепселе указана точная маркировка.
• Влагозащищенные или герметические розетки. Предназначены для установки в комнатах с высоким уровнем влажности. Герметичным корпус становится благодаря специальной мембране. Монтируют наружным способом.

Герметическим розеткам рекомендуется отдавать предпочтение при их установке в ванной или туалетной комнате, на улице частного дома.

По количеству колодок

Этот параметр тоже делит электрический прибор на два типа:

• Двуместные оснащены сразу 4 разъемами, что позволяет одновременно подключить два электрических прибора.
• Одноместные или однополюсные розетки используются для подключения всего одного электрического прибора.

Изучив все разновидности и их особенности, можно приступать к покупке и установке устройств.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.

Порядок действий при этом может быть следующим:

• Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
• Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
• Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
• Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
• С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
• Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

• Устанавливается защитная крышка.
• Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

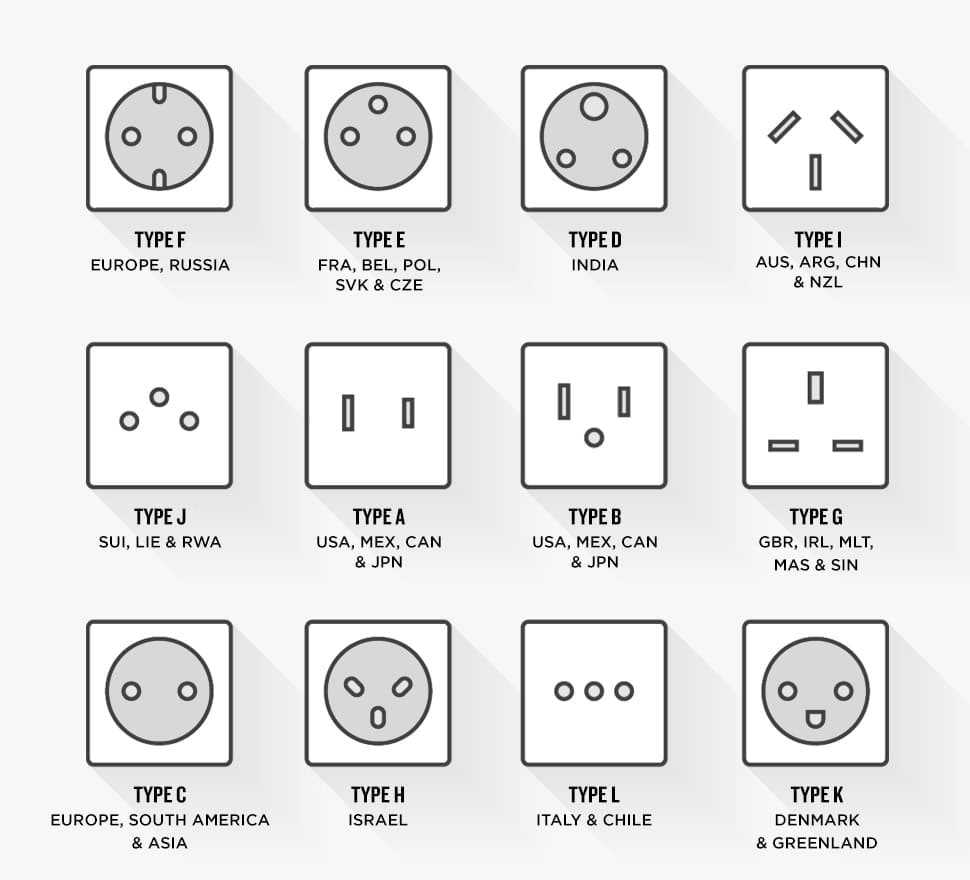

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

• Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
• Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
• Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная

Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы

Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

• Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
• Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
• Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная

Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы

Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

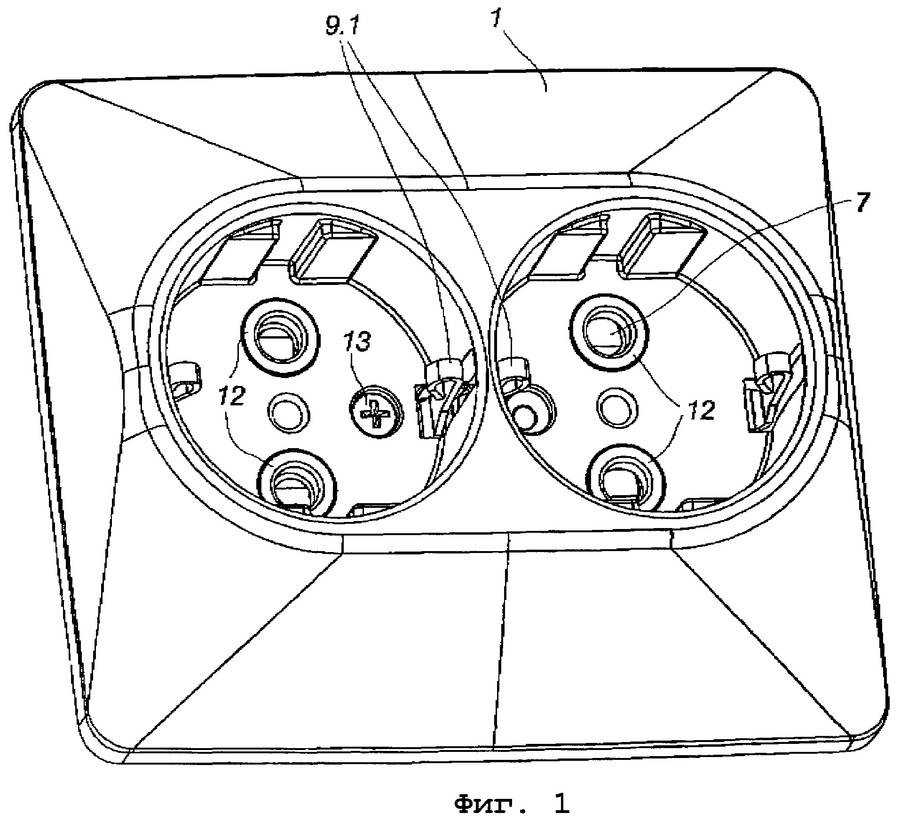

Устройство и применяемые материалы

Современная промышленность выпускает как простые устройства, так и приборы с расширенным набором функций. Однако принципиальная конструкция всех розеток одинакова. Типовая модель содержит:

• Колодку с электрическими контактами, предназначенными для фиксации штепсельной вилки. Контакты имеют крепления для подсоединения силового кабеля.
• Защитный корпус, который может закрывать закрепленную на стене колодку или сам фиксироваться на стене. В последнем случае колодка размещена в специальных посадочных местах внутри корпуса.

Колодка — самый важный и ответственный элемент конструкции. От ее свойств зависят надежность и безопасность эксплуатации

При выборе розетки следует обращать внимание на материал, из которого изготовлена колодка:

• Керамика — самый безопасный материал, обладает непревзойденной стойкостью к температурному воздействию и обеспечивает прекрасные изолирующие свойства. К недостаткам относится хрупкость, при грубом обращении с розеткой керамическая колодка может треснуть.
• Карболит — широко применялся наряду с керамикой. Обеспечивает высокие изолирующие свойства, хорошо переносит температурные воздействия, обладает меньшей хрупкостью. В настоящее время применяется крайне редко.
• Дешевый пластик — подходит лишь для небольших токов, не способен выдерживать высокие температуры, достаточно хрупок. Встречается в изделиях низшего ценового диапазона.
• Поликарбонат или другие термопласты — основной материал для современных розеток. Стоек к высоким температурам, не поддерживает горение, обладает достаточной механической прочностью.

Первую рекомендуется использовать при подключении приборов с большой мощностью. Второй будет более долговечным, поэтому рекомендован для вариантов, требующих частого включения и выключения приборов.

Контакты электрической розетки имеют не менее важное значение, чем сама колодка. Наиболее распространены следующие их разновидности:

• Пластинчатые упругие контакты из токопроводящего материала. Чаще используется латунь, в дешевых изделиях применяется сталь. Со временем невысокая упругость и значительные изгибающие нагрузки при включении и выключении штепселя приводят к изменениям формы контакта, теряется плотность прилегания контактов к штырям вилки. Это может стать причиной перегрева розетки, искрения и даже возгорания. Несмотря на существенные недостатки, подобная конструкция применяется наиболее часто ввиду своей простоты и дешевизны.
• Контакты с прижимной пластиной. Штырь вилки прижимается к контактной пластине с помощью усилия, передаваемого от винтовой пружины к прижимной пластине. Такая конструкция обладает повышенной надежностью и долговечностью, обеспечивает наибольшую безопасность. Витая пружина не подвержена видимому износу и сохраняет свои функции на протяжении всего срока эксплуатации розетки. Надежность фиксации штырей штепселя сводит к минимуму возможность перегрева соединения и вероятность возникновения пожара от повышенных температур и образования искр. Стоимость розеток с подобной конструкцией контактов несколько выше, что объясняется количеством элементов в составе контакта.

Имеет значение и способ подсоединения проводов к контактам. Самым простым в подключении является пружинный зажимной способ фиксации. Однако он обладает малой надежностью и может приводить к перегреву. Гораздо надежнее винтовые прижимные контакты.

Классическая конструкция с винтом и шайбой может обеспечить наилучшее соединение контакта и провода, однако для этого потребуются дополнительные манипуляции. Для максимальной надежности рекомендуется скрутить на зачищенном участке провода петлю диаметром, немного превышающим сечение винта.

Часто задаваемые вопросы от читателей

Здравствуйте! Хочу задать вам вопрос – относительно чего вы измеряете разность потенциалов? Если вы меряете клемму (зажим) относительно нейтральном проводника, то наличие тех же 100 – 150 В это нормальная ситуация. Так как при включении в штепсельную розетку любого электрического прибора, в нейтральном проводнике будет протекать ток и возникнет определенный потенциал. Который и должен зафиксировать вольтметр относительно земли.

Если же вы производите замер относительно любой точки заземленной конструкции, которая в нормальном режиме работы не является проводником электрического тока, то налицо повреждение изоляции какого-то электрооборудования, подключенного к электрическим цепям.

В случае естественного старения или механического повреждения изоляционного покрытия или диэлектрического основания часть потенциала может перейти на корпус электрооборудования, несущие конструкции и т.д. При этом в защитном проводнике будет появляться определенный уровень напряжения, зависящий от проводимости диэлектрика в месте повреждения. Такая ситуация представляет реальную угрозу жизни и здоровью жильцов.

Для устранения данной ситуации вам необходимо выявить дефектное электрооборудование. Удобнее ориентироваться по включенному в штепсельную розетку электрооборудованию, поэтому заметьте, что включено в штепсельную розетку или от клавишного выключателя в момент обнаружения потенциала на клемме (зажиме).

Затем «прозвоните цепь» между выводами штепсельной розетки к защитной клемме в каждом из подключенных электроприборов. При дефекте изоляции мультиметр покажет «наличие цепи» между фазным и защитным проводником, либо между нейтральным и защитным.

Современный рынок измерительного оборудования предлагает самые различные устройства для определения тех или иных параметров электрической цепи. Наиболее точные данные о пиковом значении напряжения можно получить за счет специальных анализаторов, предназначенных для оценки качества электроэнергии. Такие приборы способы подключаться к ноутбуку или ПК и передавать данные в виде диаграмм, графиков или таблиц. В которых с заданной частотой фиксировались минимальные и максимальные значения напряжения.

К примеру, мультиметр DM-860A обладает опцией CREST:

— Чтобы включить режим фиксации пикового значения нажмите соответствующую кнопку .

— После чего мультиметр начнет измерять данные с частотой один раз в миллисекунду, как только он обнаружит наибольшее или наименьшее значение, он подаст звуковой сигнал.

— В результате с помощью кнопки вы сможете выводить на дисплей значения MIN или MAX, вычислять разницу между ними.

— Продолжительность измерений в таком режиме определяется вами лично, так что вы сможете определить пиковый максимум и минимум в любом временном промежутке.

Заметьте, в этом режиме мультиметр исключает возможность автоматического отключения при отсутствии каких-либо манипуляций.

Как правильно провести подключение

Вопрос, поставленный названием раздела, достаточно серьезный. Особенно когда дело касается мощных бытовых приборов. К примеру, стиральной машинки или варочной электрической печи

На что необходимо обратить внимание?

Конструкция штепсельной розетки

Здесь важно не запутаться, поэтому электрики свою работу проводят строго по действующим стандартам. Если производится однофазное подключение, то к фазному разъему штепсельной розетки с заземлением подключается жила в коричневой оплетке или белой, к нулевому контакту подсоединяется синий провод, а к заземлению желто-зеленый

Если производится трехфазное подключение, то фазные жилы кабеля – это красный, коричневый и белый.

Штепсельная розетка заземления (РЗ) повышенного токового номинала имеет буквенное обозначение нулевого контакта – это латинская буква «N». Заземляющий контакт обозначается специальным знаком – это вертикальная линия, под ней две горизонтальные: верхняя длиннее нижней. Фазный контакт (разъем) ничем не обозначается.

Как смонтировать розетку с защитой с существующим контуром?

Подключение розетки с заземлением

С особенностями работы и категорией недостатков розеток с защитными контактами разобрались. Теперь самое время приступить к монтажу, и выполнить его строго по этапам. Чтобы не было ошибок в работе, рекомендуется правильно выбрать розетку (сразу откажитесь от конструкций сомнительного качества, внешнего вида и торговой марки). Существует два типа розеток с «землей»: открытая и встраиваемая, рассмотрим инструкцию для каждой по порядку.

Углубленная розетка с контактами «земли» устанавливается в поверхность стены только в подготовленное отверстие, где имеются подведенные провода. Если грязная работа еще не сделана, выбирается место расположения, на нем выполняется разметка и высверливаются отверстия под штробы кабелей и непосредственно стакан розетки. Если стена из гипсы, то проводка прокидывается за ней в защитных трубках. Потом фиксируется подрозетник: в обычной стене его закрепляют раствором цемента, а в гипсокартонной затягивают специальные винты, отвечающие за крепление. Правильно подводится кабель, зачищается его изоляция

Потом провод пропускается в подготовленный короб, где и будет происходит непосредственное соединение с механизмом розетки

На следующем этапе, важно вспомнить про технические параметры, а именно количество проводов в кабеле. Для подобной конструкции их должно быть три (ноль-синий, фаза-коричневый, заземление-желто-зеленый)

В розетке также есть три контакта. Подсоединяем проводники, учитывая цвет изоляции к соответствующим контактам на розетке. Для достоверности все проводники лучше проверить тестером.

Теперь можно закрепить верхнюю часть корпуса розетки и проверить работоспособность оборудования. Если не произошло замыкания и не выбило автоматы, следовательно, конструкция совершена без ошибок.

Монтаж розетки с заземлением по схеме

Монтируем открытую розетку

На самом деле нет ничего сложного в вопросе как заземлить розетку встраиваемого типа

Здесь важно знать о том, что само устройство существует, иначе весь процесс будет бесполезен. Монтаж открытой розетки отличается простотой. Здесь отсутствует надобность долбить стены

Достаточно к открытой проводке просто подключить прибор

Здесь отсутствует надобность долбить стены. Достаточно к открытой проводке просто подключить прибор.

Накладное приспособление имеет на задней крышке специальную планку для фиксации на поверхности. Для крепления ею и воспользуемся. Вскроем механизм и подключим три контакта ноль, фазу и «землю». Фиксируется установка на дюбеля или крючки.

Установка открытых розеток с заземлением

После подключения всех проводников, вы должны убедиться, что провод заземления уходит на специальную планку, которая выходит в стену и соприкасается с контуром заземления на улице. Тогда конструкция будет срабатывать всякий раз при утечке потенциального напряжения.

Несмотря на продолжительную работу при обустройстве контура заземления и необходимость учитывать все технические параметры, оно должно быть в частном доме. Это прежде всего ваша безопасность и безопасность вашей семьи.
