Важные моменты
Одним из самых главных моментов при осуществлении монтажа сплит системы считается вакумирование трассы – проще говоря, удаление влаги с нее. Качественное выполнение этой операции возможно лишь исключительно высококвалифицированными установщиками при эксплуатации специализированного оборудования с полным соблюдением абсолютно всех современных норм и стандартов, в том числе – температура воздуха должна быть выше -5 градусов Цельсия. В случае, если эта операция будет выполнена ненадлежащим образом, кондиционеры могут перестать работать, не отработав даже одного сезона. Поэтому, монтировать кондиционер самому необходимо очень внимательно и качественно.
Виды и варианты монтажа
Монтаж сплит-системы в Азове и других городах можно осуществить. Цены на такие работы представлены ниже. Но если вы планируете заняться ими самостоятельно, то должны знать, что кондиционеры выполняются с раздельными блоками, один из них будет наружным, тогда как другой – внутренним. Последний является испарителем, а вот первый – компрессором-конденсатором. Эти названия условны, ведь современные модели могут охлаждать и обогревать помещение. В последнем случае хладагент конденсируется внутри блока в квартире, а испаряется снаружи. Поэтому выделяют внутренний и наружный блок.
Рассматривая дорогие модели, вы должны обратить внимание на то, что существует вероятность подключения к одному наружному блоку нескольких внутренних. Каждый из них может работать отдельно, на обогрев и охлаждение. Такая система при дороговизне в момент покупки в эксплуатации будет экономичнее, ведь теплообмен между комнатами не мешает, а помогает кондиционеру
Такая система при дороговизне в момент покупки в эксплуатации будет экономичнее, ведь теплообмен между комнатами не мешает, а помогает кондиционеру.
Дренаж

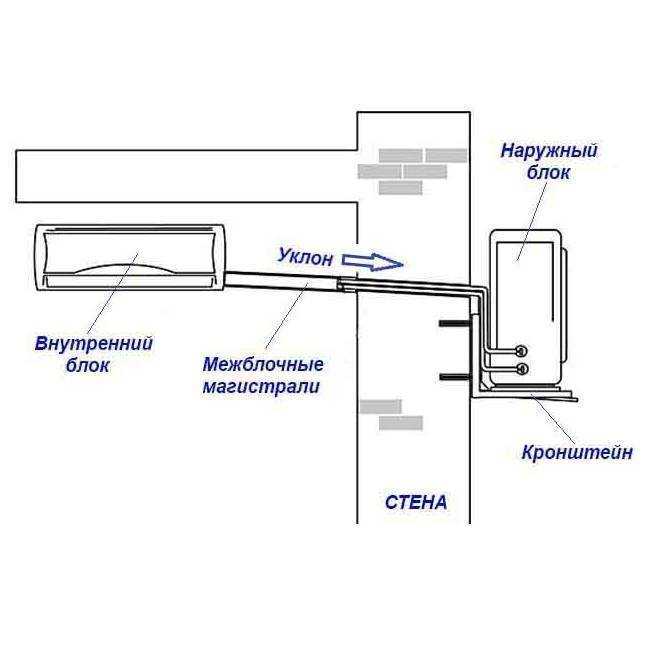

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

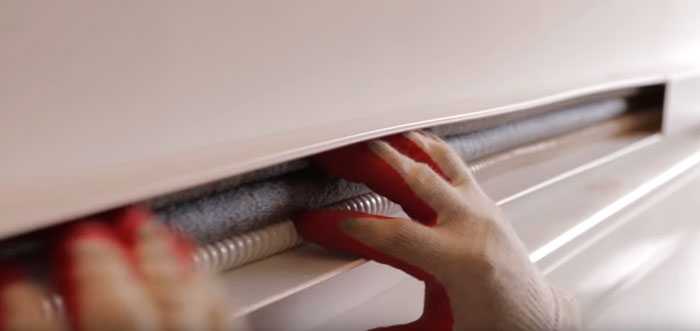

Закрепляете внутренний блок на монтажную пластину.
Соединяете дренажные шланги кондиционера.
Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.
Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.
Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.
Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.
Подключение трубок фреономагистрали
Переходим к этапу подключения коммуникаций.
Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.
Если богаты динамометрическим ключом, то лучше применить его.
Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:
1/4 – 16-20Нм
3/8 – 35-45Нм
1/2 – 45-55Нм
Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.
Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.
Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.
Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.
В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.
Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.
Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.
Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.
Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.
Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.
Далее пропускаете магистраль через сквозное отверстие наружу.
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

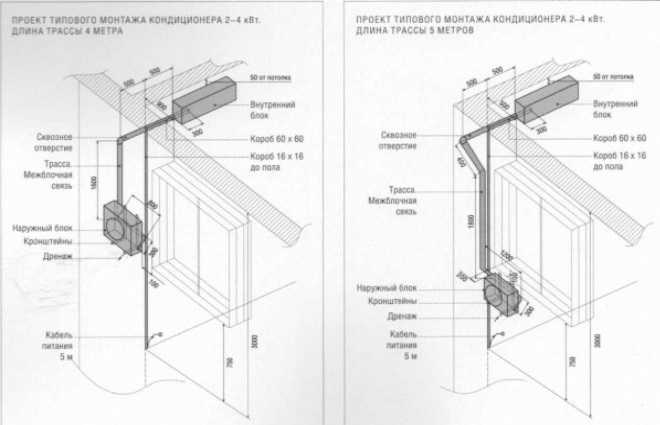

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.
После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.
К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно
Порядок установки внутреннего блока:
Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется
Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.
Останется только проверить горизонтальность пластины и закрепить на ней испаритель.
Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.
Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

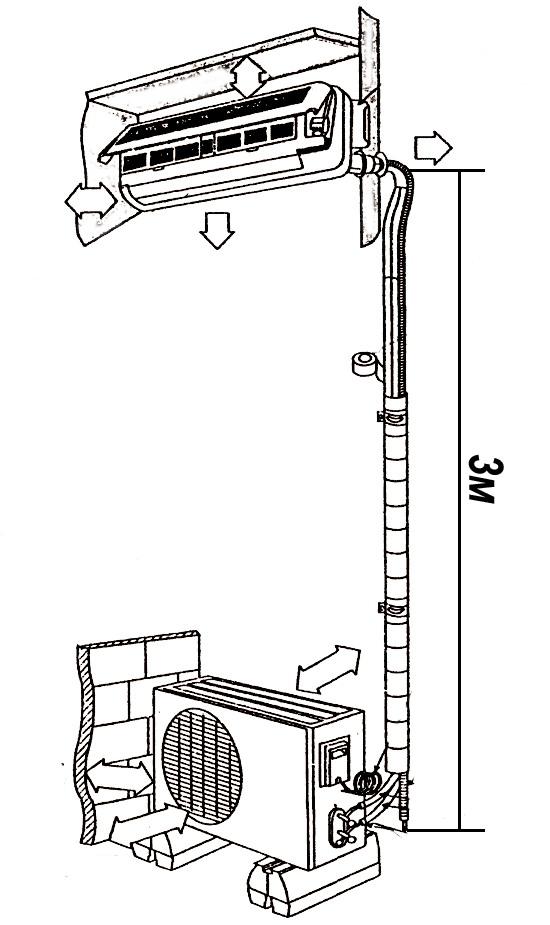

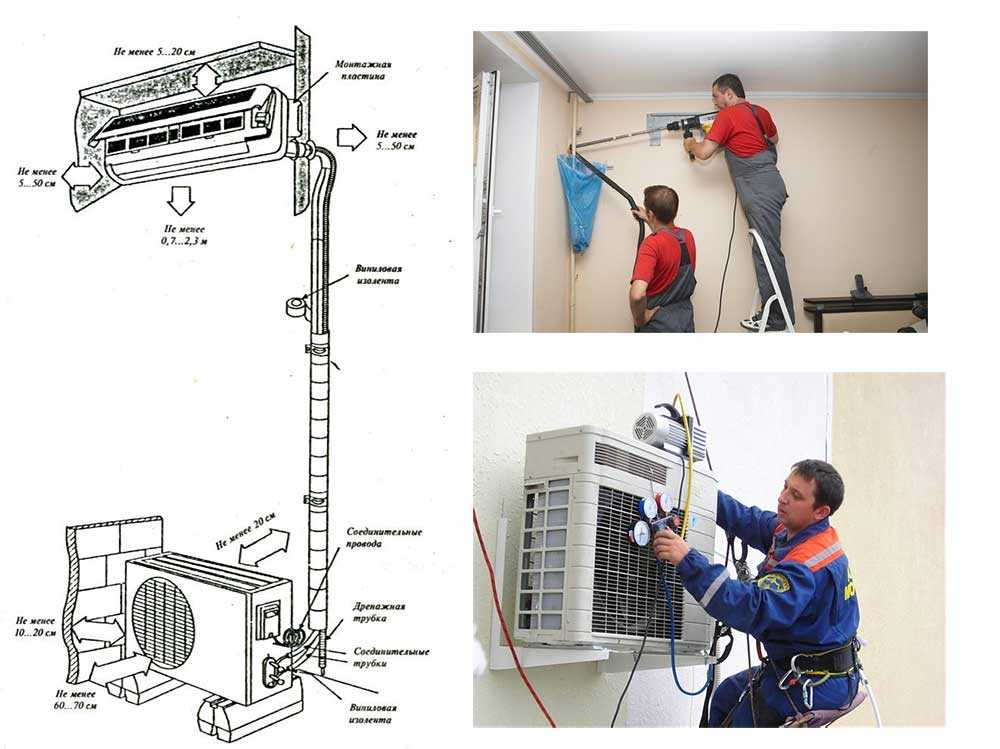

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам
Второй этап установки кондиционера своими руками: соединение блоков
Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:
- от бухты делается отрез необходимой длины;
- края расправляются, и устраняются все заусеницы;
- на концах устанавливаются заглушки и пробки;
- надевается теплоизоляция.
После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.
Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.
Первым устанавливают наружный блок, а затем монтируют систему внутри помещения
Как подключить кондиционер: подсоединение медных трубок
Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.
Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.
Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».
Медные трубки подключаются к внутреннему блоку кондиционера
Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
Как выбрать место для установки
Определяясь с тем, где именно в квартире будет находиться внутренняя часть кондиционера, стоит учитывать следующий принцип – прямой поток охлажденного воздуха не должен попадать на людей. Если один из членов семьи будет находиться под воздушным потоком, температура которого будет равна 8-15 °C, его самочувствие ощутимо ухудшится. Можно даже простудиться!
Думая над тем, в каком месте установить кондиционер, в первую очередь нужно уделять внимание местам, где никто в семье не выполняет каких-либо действий, не сидит и не отдыхает
В спальной комнате следовать вышеизложенным принципам может быть сложно из-за небольших размеров комнаты, поэтому можно зафиксировать внутреннюю часть кондиционера над головой ближе к потолку.
Нужно быть внимательным и к тому, чтобы кондиционер не находился непосредственно напротив дверного проема, иначе немалая часть охлажденного воздуха будет уходить из комнаты. К тому же кондиционер, висящий напротив входа, ощутимо портит впечатление от ремонта помещения. Поэтому монтаж лучше проводить таким образом, чтобы новая техника не бросалась в глаза.
Информация о том, на какой высоте установить кондиционер, важна, иначе придется мириться с рядом негативных последствий. Прежде всего, нужно следить за тем, чтобы при монтаже было выдержано минимальное расстояние (10 см) между внутренним блоком и потолком.
Не последнюю роль играет и положение кондиционера по отношению к мебели – между блоком и верхней частью шкафа, например, должен быть минимум 1 метр свободного пространства. В противном случае поток воздуха, отражаясь от мебели, будет возвращаться в обратном направлении и эффективность охлаждения помещения значительно снизится. К тому же при каждом включении вся скопившаяся на шкафу пыль будет сдуваться.
Пытаясь ответить на вопрос, в какой комнате установить кондиционер, нужно отталкиваться, прежде всего, от актуальности охлаждения конкретной части квартиры. Если, скажем, спальная находится с северной стороны и в ней никогда не бывает жарко, то тратиться на установку кондиционера вряд ли стоит. А вот южным комнатам, куда постоянно светит солнце, не помешает немного холодного воздуха.
Сам отражатель имеет вид прозрачного листа, закрепленного в нижней части кондиционера. При необходимости можно заказать и цветной лист, что поможет кондиционеру органично вписаться в общий стиль интерьера детской.

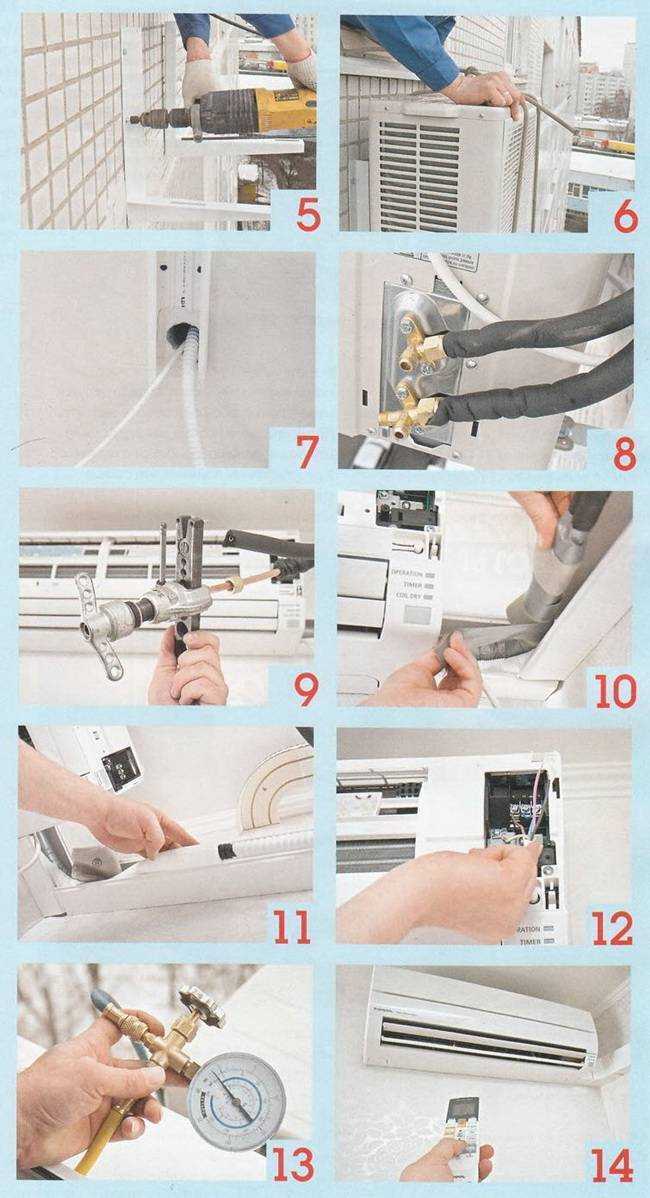

Последовательность подключения кондиционера своими руками
Монтаж кондиционера выполняется в несколько этапов. Сначала прокладывается электропроводка. Далее устанавливается внешний блок системы. Технология требует, чтобы он размещался на высоте не менее чем 180-200 см от уровня земли. Данное требование актуально для владельцев частных домов и жильцов квартир, расположенных на первом этаже.
В наружной стене просверливаются отверстия для прокладки коммуникаций. Диаметр данных отверстий должен составлять 500-600 мм. Устанавливаются кронштейны, за счет которых будет обеспечиваться фиксация блока. В подготовленное отверстие вставляется специальный гидроизоляционный стакан и выполняется прокладка непосредственно соединительных коммуникаций.
Далее нужно установить внутренний блок. Максимально допустимое расстояние между этими двумя элементами составляет 20 м. Оптимальным считается расстояние в 7-12 м. Конкретные рекомендации приводятся в инструкции к оборудованию, обязательно изучите ее до начала монтажа. Установите кронштейны и зафиксируйте внутренний блок системы кондиционирования.
В завершении останется лишь проложить провода, за счет которых будет обеспечиваться функционирование системы. Смонтируйте короб. Он, как уже отмечалось, может быть внутренним либо внешним. Подключите электропровода и трубки для фреона. Выполните вакуумацию системы. Для этого используется специальное оборудование. Непосредственно процедура длится в среднем 45-60 минут.
Знакомство с мобильным кондиционером?
Перед тем как с головой погрузиться в нюансы процедуры монтажа мобильного моноблока, давайте немного познакомимся с ним, рассмотри варианты установки и т.п. Итак, мобильный кондиционер или моноблок – это климатическая установка, подающая в помещение воздух определенной температуры. Моноблок не имеет наружного блока, а помещено все в один корпус. Аппарат имеет колеса небольшого размера для мобильного передвижения в помещении. Мобильный кондиционер также имеет другое название – моноблок.
В нашем моноблоке компрессор, он же мотор – не выносится на улицу, а находится внутри помещения, соответственно мобильный кондиционер существенно отличается от стандартных сплит-систем и имеет как плюсы, так и минусы.
Моноблок имеет стандартный функционал:
- Доведение температуры воздуха до определенной температуры
- Осушение
- Обычная вентиляция
- Обогрев
Преимущества и недостатки мобильных кондиционеров
Как и любая другая техника, моноблок имеет ряд плюсов и минусов. Преимуществ конечно больше, но давайте поподробнее.
Главные достоинства мобильного моноблока
Мобильность кондиционера. Его можно двигать, переносить, устанавливать в разных помещениях. Теплое время года закончилось – моноблок можно отключить и убрать до следующего жаркого сезона.
Простота установки. Как вы уже убедились – нет ничего сложного в монтаже моноблока. Необходимы минимальные строительные знания и базовый инструмент.
Экономия. В первую очередь вы экономите на установке. Сплит-система требует масштабной установки с пылью, грязью, шумом и т.д. На это уходит достаточно много времени и денег. На секундочку – средняя цена за монтаж сплит-системы составляет 5-10% от стоимости самого кондиционера.
Недостатки моноблока
За кондиционером нужно периодически следить, а точнее за уровнем конденсата (воды) в контейнере. Если он переполнится, тогда моноблок автоматически отключится.
Мобильный моноблок немного шумнее сплит-системы, так как компрессор находится внутри, а не на улице, как у обычных кондиционеров. Уровень шума можно сравнить с кухонной вытяжкой. Можно терпеть, но все же.
Для функционирования мобильного моноблока требуется вывод горячего воздуха на улицу. Это проводится при помощи гофрированной трубы диаметром более десяти сантиметров, идущей в комплекте. Это создает определенный дискомфорт. Также не рекомендуется удлинять трубу, иначе потеряется мощность моноблока.
Но, несмотря на все минусы, мобильный моноблок завоевал сердца многих пользователей. А все за счет мобильности, простоты установки, так как вы можете самостоятельно установить мобильный кондиционер,и экономичности этого надежного климатического устройства. Не бойтесь экспериментировать и приятного вам отдыха.
Ввод кондиционера в эксплуатацию после установки
Убедившись, что все эти условия соблюдены, можно переходить к следующему этапу: вакуумирование. Вакуумирование магистрали и внутреннего блока обязательно проводят перед первым запуском кондиционера. Если этого не сделать, то прибор быстро выйдет из строя в результате окисления его металлических элементов при взаимодействии с кислородом и влагой. Весь процесс выглядит так:
- Подсоединяется вакуумный насос к ниппельному соединению в сервисном клапане.
- Воздух откачивается до создания разряжения внутри системы.
- Насос отключается.
- В течение 45 минут нужно наблюдать за системой, замеряя манометром давление. При правильном проведении процедуры давление не должно падать.
- Насос можно отсоединить.
После проведения вакуумирования нужно наполнить контур хладагентом. Для этого наружный сервисный клапан открыть шестигранным ключом (при этом фреон с шипением заполняет трубки магистрали). После этого удерживать нажатым клапан в течение 1-2 секунд, чтобы вышел воздух, попавший при отсоединении насоса. Теперь можно приступать к непосредственному тестовому запуску прибора.
Как выполняется процедура вакуумирования кондиционера
Процедура вакуумирования необходима для удаления остатков аргона и воздуха из системы. Это позволит продлить срок службы оборудования. Для этого потребуется вакуумный насос с двумя манометрами для контроля давления в системе. Этот инструмент подключается к заправочному порту на внешнем блоке. В течение 15-20 мин. остатки азота и воздуха полностью будут выведены из системы.
По истечении указанного времени нельзя сразу отсоединять насос. Он выключается и остается в таком положении еще на полчаса. На протяжении этого периода нужно внимательно следить за показаниями манометров. Если они меняются, это значит, что система негерметична. В большинстве случаев проблема находится в зоне подключения медных трубок. Эту неисправность нужно устранить.
Если показания остаются неизменными, следует полностью открыть нижний клапан, не отсоединяя при этом насоса. Когда появится шум, это будет значить, что фреон начал заполнять систему. Нужно надеть перчатки и быстро отсоединить шланг насоса, а затем открыть верхний клапан на трассе.
Монтаж сплит-системы обязательно заканчивается процедурой вакуумирования
Порядок установки кондиционера своими руками без вакуумного насоса:
- Открутить одну заглушку на верхнем порту и две – на нижнем.
- Для выхода нижнего порта, который размещается перпендикулярно по отношению к боковой стенке сплита, необходимо подобрать шестигранный ключ соответствующего размера.
- Ключ вставляется в разъем и проворачивается против часовой стрелки на 90° в течение 1 сек. Из блока начнет выходить рабочее вещество.
- Этот же порт имеет выход с золотником. На долю секунды нужно нажать на золотник длинным предметом, но не пальцами. Появится шипение, свидетельствующее о том, что из блока выходит смесь газов. Не стоит выпускать ее полностью.
Нужно повторить цикл снова: открыть на долю секунды подачу фреона шестигранным ключом, после чего выпустить смесь газов. Для трассы длиной 4 м этого будет достаточно. Останется только закрутить заглушку на выходе с золотником и с помощью шестигранного ключа открыть клапаны на верхнем и нижнем портах, чтобы выпустить рабочее вещество в систему.
На этом установка климатического оборудования завершена. Вакуумирование кондиционера без насоса можно использовать в качестве альтернативного решения при отсутствии инструмента, но существует вероятность того, что будет небольшая утечка фреона.
После монтажа сплит–системы из ее устройства следует удалить весь лишний воздух и влагу
Установка кондиционера – сложная процедура. Однако при соблюдении всех требований и рекомендаций вполне возможно выполнить это мероприятие самостоятельно.
Подключение кондиционера к электросети
Чтобы закончить с внутренним блоком переходим к подключению проводов питания.
Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.
Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:
L- фаза
N – ноль
значок заземления
Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.
При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.
В щитке устанавливается автомат на 16А.
При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.
Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.
В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.
Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.
Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.
Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.
Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.
Преимущества и недостатки монтажа кондиционера в два этапа
Как и у любого решения есть положительные и отрицательные стороны
В случае с «трассами» под кондиционер очень важно понимать, что вы получите взамен потраченных денег и сил
Преимущества:
- основным преимуществом такого монтажа, конечно же, является отсутствие лишних коммуникаций и кабельных каналов внутри помещения;
- второе преимущество такое, что появляется возможность установить «сплит» практически в любом месте квартиры. Это может быть расположение над дверью или в дальнем от окна месте. А если сильно хочется даже где-то в коридоре (хотя такой вариант я признаю меньше);
- появляется возможность расположить внешний блок «под окном» для лучшего доступа к нему. При этом исключить прохождение «кривых» коммуникаций по внешней стене дома;
- все самые грязные работы выполняются на первом этапе. К этим работам относится сверление отверстий и штробление стен;
- в какой-то степени снижается вероятность повреждения завершенного интерьера и мебели, поскольку самые сложные работы выполняются на первом этапе;
- еще к преимуществам я все же отнесу возможность провести дренаж в нужное место (например, во двор или канализацию). Это актуально в том случае, если нет возможности его вывода на улицу. Бывает всякое: запрет вывода конденсата на фасад, расположение под окнами входа в магазин, и прочее.
Недостатки:
- нужно все точно спланировать, чтобы по окончании всех работ, кондиционер расположился правильно. Подробнее об этом разберем дальше;
- в процессе ремонта могут повредить «трассу»;
- если в будущем задумаете переезжать с кондиционером, то его «трассу» извлечь будет проблемно. На новом месте придется делать новую «трассу». Минус не столь важный, но для кого-то может иметь решающее значение.
Второй этап – монтаж наружных блоков
Помимо этого, необходимо обязательно помнить, что крепить сплит-системы на железные огораживания к террасе (балкону) крайне не рекомендуется, могут также возникать очень частые вибрации. Когда вы хотите закрепить блоки перед самим окном и на стену, то при отсутствии крепких креплений здесь не встать. Чаще всего, установка начинается с окна. Если установка с окна невозможна (сбоку окна, на стене при отсутствии оного), то внешний блок монтируют с автовышек – это на порядок увеличивает стоимость на осуществление монтажа.
В случае, если у вас квартира располагается на 1-ом этаже, производители настоятельно рекомендуется вешать внешние блоки над землей на 2 метра, а также «спрятать» кондиционер в антивандальную металлическую решетку. В независимости от высоты, где устанавливается сам блок (внешний), вам стоит выполнить над ним небольшой металлический козырек.
Подключение кондиционера к электропитанию
Подключение кондиционера – это дорогая услуга и именно поэтому вы можете установить его самостоятельно. Вот основные этапы, которые вам необходимо выполнить при подключении кондиционера:
- Необходимо подключить кабель, который будет соединять внешние и внутренние устройства.
- Второй кабель следует подключить внутренний блок вашего кондиционера с электрическим щитком.
- Если ваш кондиционер имеет высокую мощность, тогда вам необходимо проводить его подключение через дополнительный электрощит.
Когда вы производите подключение кондиционера к электросети, тогда вам следует помнить о том, что монтаж проводки нужно производить в специальные штробы. Если при монтаже проводки используются гофрированные рукава, тогда необходимо использовать дополнительные декоративные коробы.
