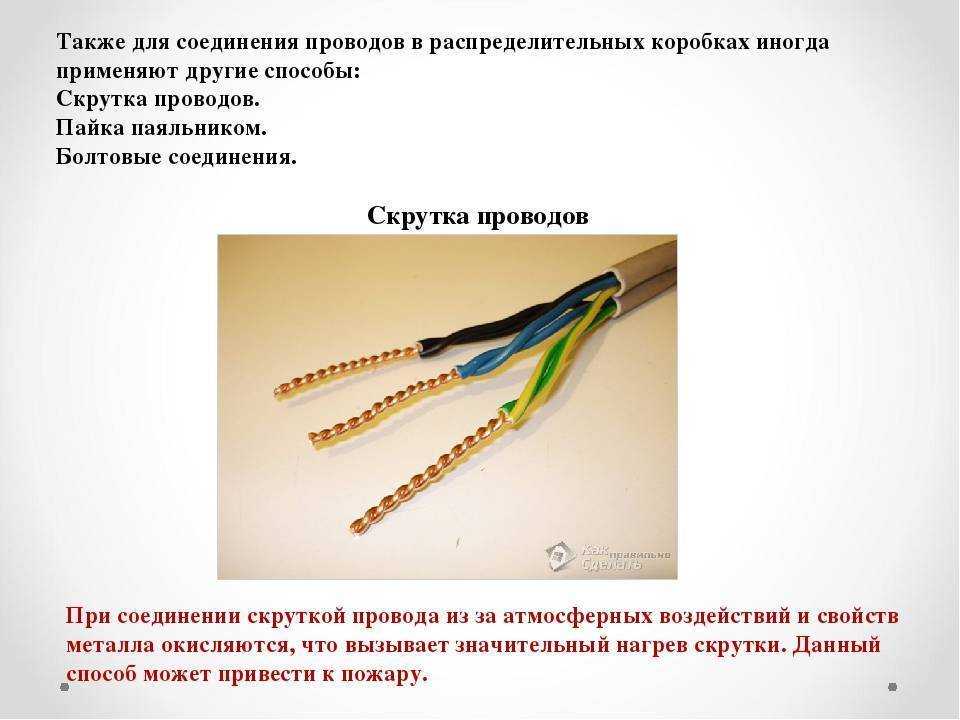

Все виды скрутки кабелей

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

• удлинёнными тройниками;
• мобильными осветительными приборами;
• автомобильной проводкой;
• подсоединением осветительных приборов к электрической сети;
• подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Болтовые крепления

1. Ответвление – способ соединения, при котором один из проводов остается целым, с участка в месте будущей скрутки снимается изоляция, на оголённом участке на жилу накручивается другой провод, создавая ответвление.
2. Наращивание – при данном способе концы двух проводов одинакового сечения, очищенные от изоляции соединяются между собой, увеличивая общую длину кабеля.

8 лучших способов соединения жил кабелей и проводов 1 запрещенный

Выбор способа соединения жил кабелей и проводов при монтаже электропроводки – ответственная задача. Необходимо учесть совокупность факторов, среди которых – сечение и материал, из которого изготовлены жилы, рабочие условия, а также наличие нужных инструментов для работы. В данной статье мы поговорим о самых распространенных способах соединения проводников.

Относительно простой способ соединения, часто используемый в распределительных коробках, а также для подключения осветительных приборов. Клеммная колодка представляет собой втулку из латуни, помещенную в корпус из пластика. Чтобы закрепить провод внутри нее, необходимо с усилием закрутить винты вручную при помощи отвертки.

Важно, чтобы размер клеммной колодки соответствовал сечению жил кабеля или провода. Если вам нужно соединить многопроволочные проводники, предварительно необходимо обжать их с помощью наконечников (например, НШВИ)

Основной минус клеммных колодок – возможность соединения только двух проводников. Также их нельзя применить для соединения жил из разнородных металлов (например, меди и алюминия).

Клеммы Wago

В основе клемм Ваго – специальный зажим рычажного типа. С его помощью можно быстро зафиксировать жилу кабеля или провода без риска повредить их. Существуют два вида клемм Ваго – неразъемные, которые можно использовать только один раз, и разъемные, которые могут не только соединить проводники, но и быстро разъединить их. Очевидно, что преимущества за разъемными клеммами.

Колпачки СИЗ

СИЗ – соединительные изолирующие зажимы. Проще говоря, это пластиковые колпачки с небольшой пружинкой для фиксации проводников внутри. Достоинства СИЗов – негорючесть, относительно низкая стоимость, а также удобство для маркировки проводов (в продаже есть СИЗ нескольких цветов). Однако медь и алюминий с их помощью соединять нельзя.

Опрессовка при помощи гильз

Зажим типа «орех»

Еще один вид соединительного кабельного зажима – так называемый «орех». Он состоит из 2 пластин и 4 винтов, расположенных по углам. Алгоритм соединения следующий. Зачищаем 2 конца провода, фиксируем их внутри пластины, а затем надеваем оболочку из карболита. «Орешек» довольно удобен, но из-за больших размеров использовать его в распределительной коробке нельзя.

Соединение при помощи болта

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Проверенная временем изолента или аккуратные термотрубки Для начала рассмотрим материалы, с помощью которых можно соединить электрические провода в распределительной коробке согласно ПУЭ. Спрашивайте, я на связи!

Средства изоляции соединения

Заизолировать полученный узел нужно качественно. С этой целью используется три технологии.

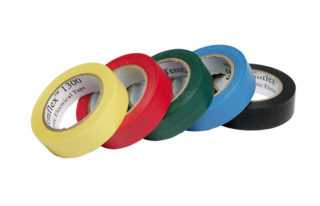

Изоляционная лента

Лента с липкой основой изготавливается из полиэфирной и эпоксидной пленки, стеклоткани и слюды, ацетатного материала и бумаги. Для изоляции бытовой электросети подойдет лента с ПВХ-пленкой класса П и каучуковой клейкой стороной. Материал обладает хорошей адгезией, эластичностью и плотностью. Закрытие скрутки изолентой осуществляется пошагово:

1. Намотка начинается на 2-3 см выше оголенного участка, поверх изоляции провода.
2. Лента наматывается под небольшим углом по направлению к концу скрутки.
3. На месте кончика материал загибается вокруг него и наматывается в обратную сторону.
4. После места намотки лента подрезается канцелярским ножом или ножницами.

Двухслойное покрытие изоляционной лентой обеспечит надежность и максимальную герметичность контактного соединения.

Трубка с термоусадкой

Термотрубку производят из специальных полимеров, которые в условиях обдува горячим воздухом или от воздействия теплой воды сжимаются и расширяются. Термоусаживаемый материал можно располагать поверх предметов со сложным рельефом. При работе со скруткой жил изделия обеспечивают качественную изоляцию, защищают от разрывов.

Процесс изоляции осуществляется так:

1. От трубки отрезается кусочек, на 1 см больше оголенного участка.
2. Кусочек надевается на 1 провод до начала шва.
3. Выполняется скрутка кабеля.
4. После скручивания жил термотрубка натягивается на место скрутки.
5. Строительным феном или зажигалкой на расстоянии 1-2 см нагревается трубка. Под тепловой струей она уменьшится и плотно прижмется к участку.

Проводники, заизолированные термотрубкой, согласно ГОСТ, допускается укладывать в ванной, погружать в грунт или воду.

Строительный изолирующий зажим

При организации домашней или квартирной проводки целесообразно использовать специальные колпачки СИЗ. Изделия надеваются на место для изоляции после выполнения скрутки. Кончик колпачка обрезается, а сам СИЗ с усилием надевается на провод. Специальные пружинки на поверхности раздвинутся и плотно обхватят соединение. Для дополнительной прочности можно повернуть колпачок по направлению часовой стрелки.

Виды хороших скруток

Прежде чем перейти к разбору позиции, как делать скрутки проводов правильно, необходимо подготовить сами провода.

1. Сначала с жил снимают изоляцию.
2. Если металлический проводник грязный, то его необходимо очистить чистой тряпочкой, смоченной в растворителе или уайт-спирите.
3. После чего сам голый провод надо зачистить до металлического блеска. Это можно сделать наждачной бумагой или металлической щеткой.

После чего можно приступать к скручиванию, для чего необходимо пользоваться плоскогубцами.

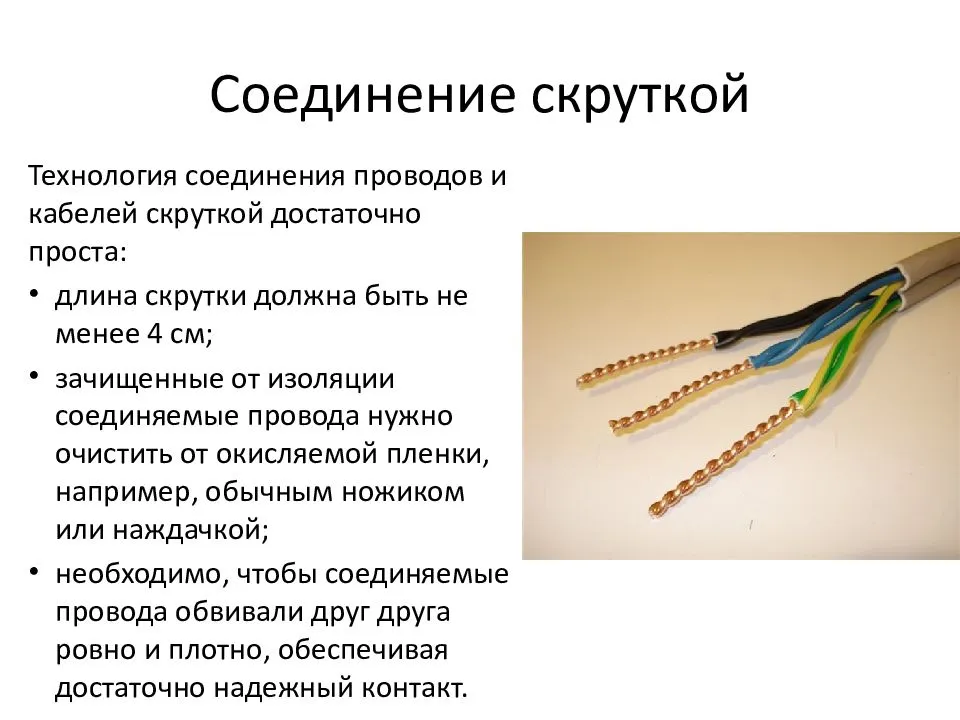

Самая простая скрутка – это навивание одного провода на другой. Для этого надо один конец согнуть под углом 90º, приблизительно на расстоянии от края изоляции, равному 7-10 диаметрам жилы. После чего с помощью плоскогубцев сделать 5-8 витков вокруг соединяемой жилы. При этом производится уплотнение витков нажатием инструмента (жать надо не очень сильно). Конец второго провода надо согнуть в обратную сторону и точно также накрутить, с последующим зажатием плоскогубцев.

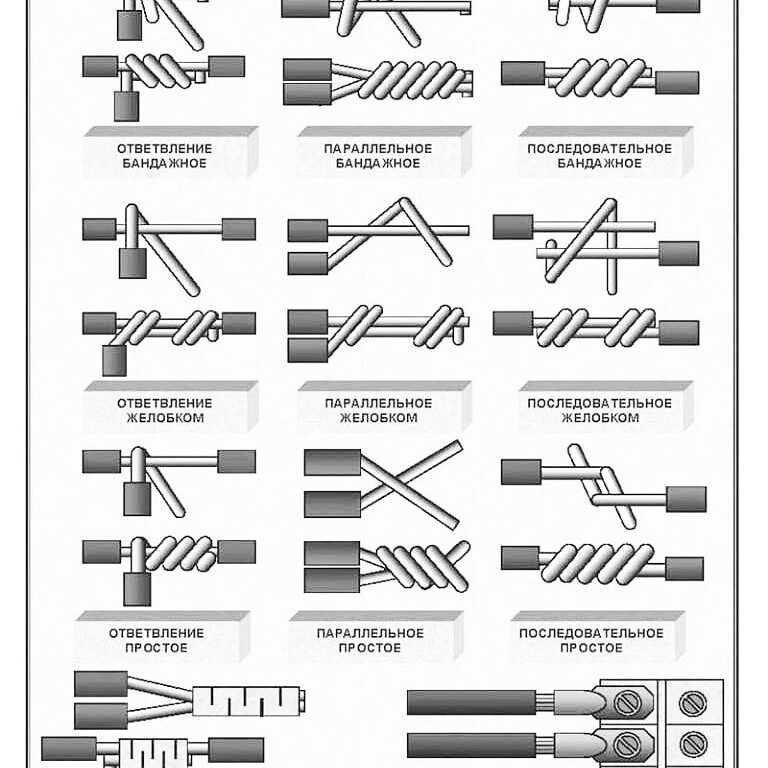

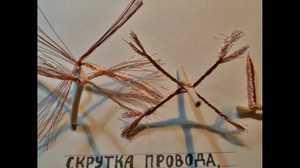

Чтобы не разбираться с каждым видов по отдельности, предлагаем рисунок, где эти виды уже показаны.

Как уже было сказано выше, это первый этап соединения двух электрических участков. После чего соединение можно пропаять или проварить. Многие этим не занимаются, а ведь именно пайка или сварка – залог высокого качества стыка. Хотя надо отметить, что оба эти процесса – вещь серьезная. Не каждый может своими руками это сделать. Поэтому чаще всего на скрутку надевают изолирующие колпачки СИЗ.

Колпачки СИЗ – это своеобразная изоляция, которая подбирается по сечению скрутки. Они же создают небольшое давление, которое прижимает внутри скрутки проводов два элемента друг к другу. К тому же колпачки СИЗ подбираются по цвету, обозначая по ПУЭ фазные, нулевые и заземляющие контуры, что обеспечивает простоту распознавания шлейфов в пучке кабелей, проложенных по схеме здания. Они же изолируют каждый участок.

Хорошая скрутка будет долго работать, если вместо обычной изоляционной ленты нанести на нее термоусадочную трубку. Похожа последняя на обычный кембрик, но если трубку нагреть, к примеру, обычной зажигалкой, а лучше специальным феном, то она при усадке плотно охватывает скрученные жилы, прекрасно изолируя их.

Что такое ответвительный сжим – конструктивные особенности и способ установки

Способы соедининения алюминиевого провода с медным

Порядок работы

Зачистка проводов

Поэтапный алгоритм скрутки можно рассмотреть на примере сплетения многожильного и моножильного шнура. В данном случае лучше работать в технике ответвления:

1. Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
2. Размещение термоусадки на одном из кабелей.
3. Обезжиривание отрезков без изоляции специальным средством.
4. Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
5. Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
6. Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
7. Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.

Разновидности соединений в электросхемах

Скрутки классифицируют по материалу изготовления жил-участников операции, их видов, способа скручивания. Площади сечений, допустимая нагрузка должны быть идентичными.

Провода с медными жилами позволяют многократное, до десяти раз, кручение без ущерба прочности и контакта. Они запросто подходят и для тройных — четверных соединений
. Алюминиевый кабель не так устойчив к механическому воздействию. Одна-две попытки сплётки — и он обламывается.

Для обустройства временной или мобильной проводки выбирают более многоразовый витой мягкий шнур. Стационарную и окончательную электросхему составляют монолитной жилой.

Соединение разнопроволочных кабелей допускается. В справочниках находятся данные для всех видов. Следуя цифрам, подбираются материалы для монтажа из проводов с разными комбинациями
жил. Нужно учесть сечение по номиналу тока. Способы сплетения таких оконцовок не различаются.

Соединение проводов прослужит не один год если при выполнении соблюдается точный порядок изготовления.

Так поступаем со следующими жилами.

ТУ кембрик смещается на место соединения и нагревается до монолитного наложения на область скрутки. За неимением трубки используется изоляционная лента
. Она накладывается тремя — четырьмя слоями в полнахлеста.

При отсутствии специальных приспособлений для сращивания кабелей применяем скрутку. Главное требование — максимальная площадь контакта жил в точке совмещения. После зачистки свиваем каждый провод у оболочки на один сантиметр. Оголённые концы распушаем по волоскам. Манипуляция производится с каждым контактом.

Последовательное подсоединение выполняется совмещением встречных пучков один в другой, чтобы проводки жил перемешались между собой
. Закрутка совершается с двух сторон в противоположных направлениях.

При монтаже в параллель манипуляции близки. Провода подходят домиком и распушённые венчики заплетают в косу. Соединения уплотняется пассатижами и изолируется.

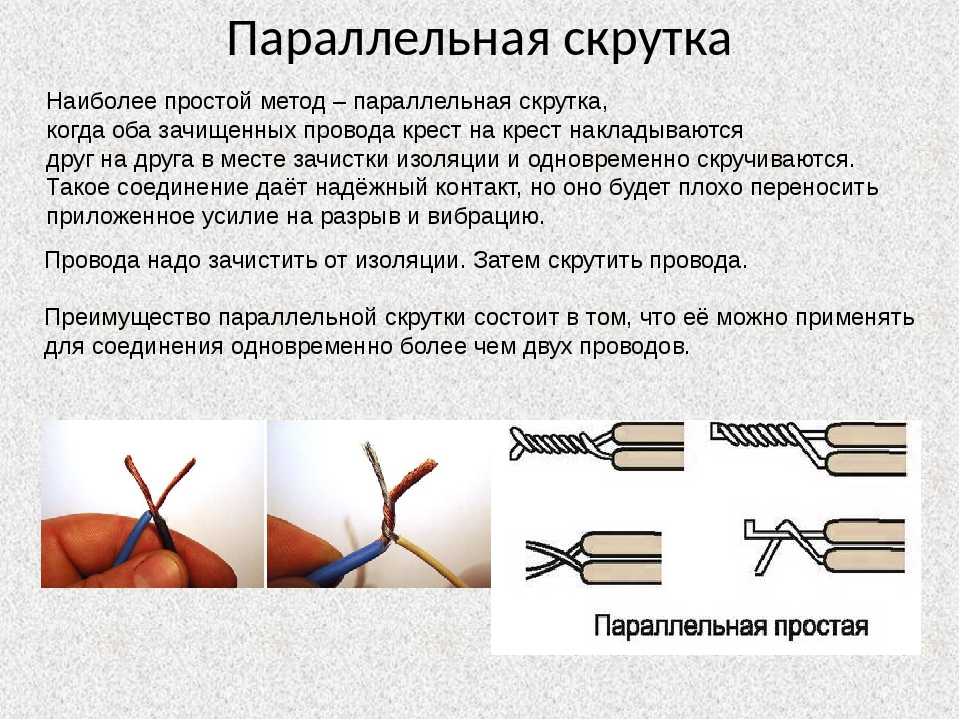

Самый лёгкий метод спайки однопроволочных жил называется параллельным
. Провода сближают под произвольным углом, зачищенные участки закручиваются от места сцепления.

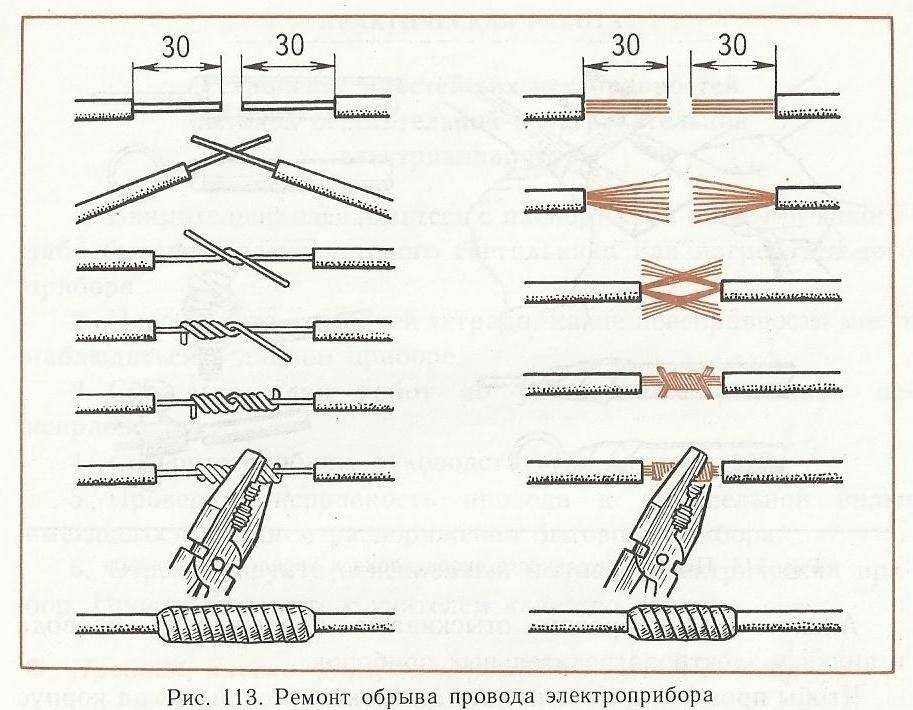

Для наращивания способом простого последовательного сплетения голые провода загибают, сдвигают навстречу до пересечения и скручивают винтом в противоположные стороны.

Когда один провод перед соединением загибается и завивается вокруг второго в 2 местах (у изоляции и в районе своего подогнутого края), происходит сращивание кабеля способом параллельного пересечения с жёлобом.

Подобное последовательное свивание делается с оплёткой обоих жил
. Формируются два кручёных места у основания изоляционного слоя.

Соединение при содействии бандажа требуется при работе с жёстким проводом или кабелем большого сечения. Подобная методика тоже располагает параллельной и последовательной версиями. Предварительно подготавливается жила из монолитного провода более тонкого сечения, мягкая и из материала, аналогичного основному кабелю. Зачищенные концы сгибают под прямым углом, подводят друг к дружке. Подготовленная бандажная жила обвивается вокруг них равномерными оборотами.

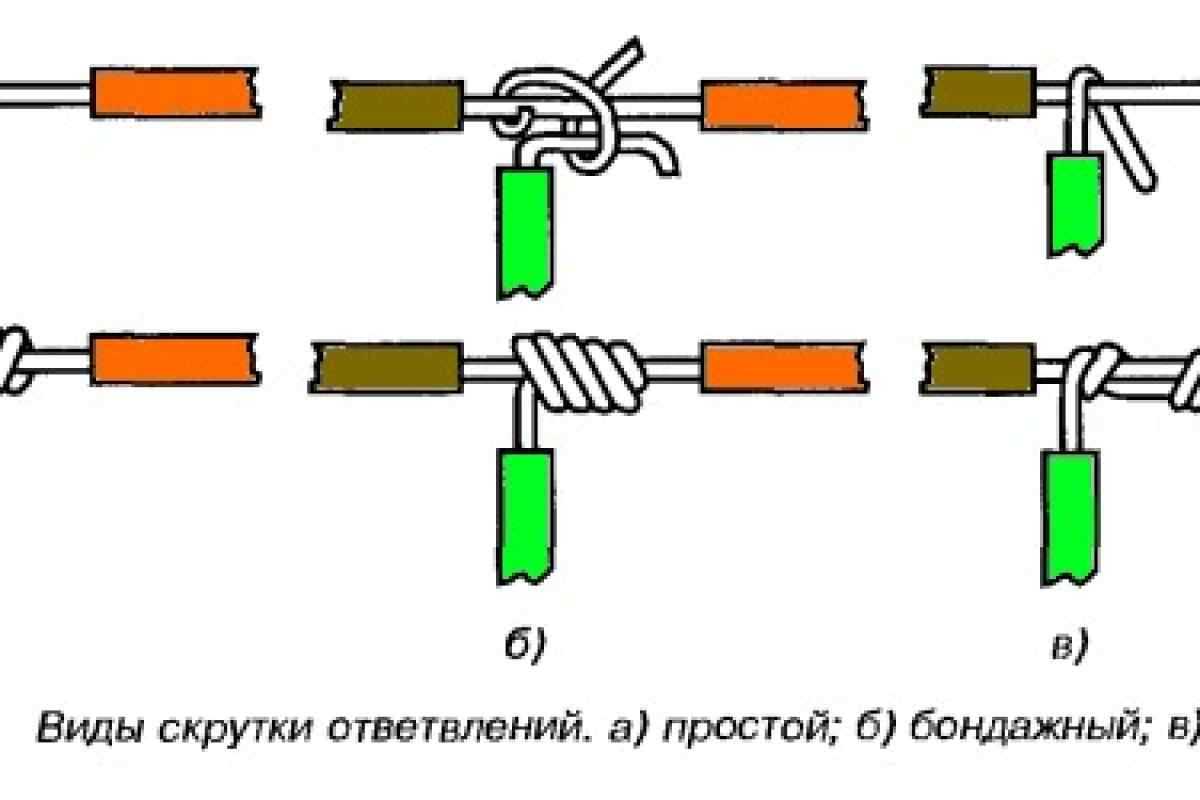

Присоединение дополнительного провода и ветви по каждому варианту происходит параллельным способом. Разветвление бандажом различается тем
, что обкручивается только присоединяемый отросток.

При интенсивном развитии электронной техники нагрузка на электрические сети возрастает. Растут и требования к надёжности спаек веток подачи тока. Соединение методом скруток постепенно отходит в прошлое. Хорошо это заметно на производственных площадях, где монтаж ведётся прогрессивными способами, а устаревшие сростки заменяются.

В многожильных проводах сечение образовано несколькими, иногда, переплетаемыми друг с другом жилами. Зная, как соединить многожильные провода между собой, можно достаточно легко самостоятельно выполнить такую работу и получить прочный, абсолютно безопасный в процессе эксплуатации контакт.

Клеммники и клеммные колодки: как отличить прочные и ненадежные конструкции

Чаще всего клеммные колодки используют в цепях освещения с относительно небольшими нагрузками. Их выполняют из разных материалов и различной формы.

В закрытом пластмассой корпусе имеются отверстия для установки зачищенного провода и прорезь под головку зажимного винта.

Все простые клеммники изготавливают из дешевого прозрачного полиэтилена со вставками из тонких латунных гнезд с винтовым зажимом, как показано на самой верхней части картинки.

Их недостатки:

• тонкостенная латунь легко лопается при нормальном зажиме металлической жилы винтом;
• слабая резьба на гайке не выдерживает нагрузок при затягивании провода;
• нижняя кромка винта выполнена с острыми гранями, которые сильно деформируют провод, даже обжатый в наконечниках НШВИ.

Работать с такими конструкциями тяжело. Они не надежны, ломаются, создают излишний нагрев проводки.

После подключения каждой жилы к винтовому соединению необходимо проверить качество соединения: клемник берут в одну руку, а провод в другую. Резкое продергивание не должно разрушить созданный контакт.

Более качественные клеммники созданы из прочной, гладкой пластмассы с толстыми металлическими трубками и зажимными пластинами, не раздавливающими металл жилы. У них прочные винты и гайки.

С их помощью удобно подключать провода из разных металлов, например, алюминиевую квартирную проводку стыковать с гибкими медными жилами светодиодной люстры или светильника. Но пренебрегать наконечниками НШВИ не стоит.

Раньше были распространены клеммы с винтовым зажимом под кольцо, которое обеспечивает более плотный контакт жилы с клеммой

При монтаже следует обращать внимание на правильную установку его по направлению закручивания винта

Усилием сдавливания кольцо должно сжиматься внутрь, а не разгибаться наружу, ослабляя контакт.

При подключении без кольца прямым участком металл жилы располагают ближе к резьбе, следят при зажиме за его положением. В затянутом положении он должен быть хорошо зафиксирован, не выпадать. Проверятся продергиванием.

Во всех без исключения клеммниках следят за состоянием изоляции провода. Она нигде не должна попадать под резьбу, мешать созданию электрического контакта.

Клеммные соединения разрешены всеми правилами электрического монтажа. Но, они требуют периодического осмотра и ужима винтовых зажимов примерно раз в один два года в цепях с допустимыми нагрузками. После перегрузок и коротких замыканий их следует осматривать сразу.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких.  Обычно используют следующие известные виды скруток:

• бандаж;
• желобок;
• простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

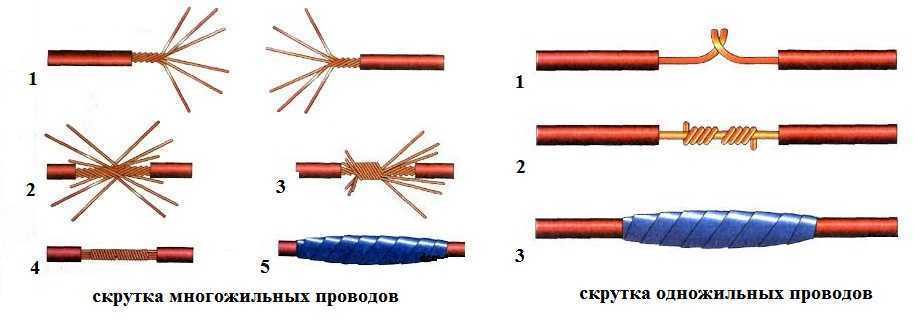

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Нюансы

Соединение проводников из разных материалов

Самым основным является то, что скрутку ЗАПРЕЩЕНО выполнять с проводниками из разных материалов. ЗАПРЕЩЕНО сплетать провода из меди и алюминия. Обусловлено это тем, что при контакте меди и алюминия возникает гальваническая пара, которая разрушает созданное соединение. Чем выше, проходящий ток через сплетение, тем быстрее произойдет его разрушение. Грозит такой контакт проводов следующими последствиями:

• нагревом, искрением и последующим возгоранием;
• ухудшение качества контакта такой «сплетки»;
• уменьшение площади соприкосновения;
• сильному нагреву проводов в месте сплетения;
• быстрому окислению;
• при временной и мощной нагрузке возникают циклы «нагрев-охлаждение», что чревато сильным
• ухудшением качества соединения.

Появление окисной пленки

Пленка появляется в результате взаимодействия кислородной среды воздуха и проводника. Металлические проводники, используемые при создании соединений, как правило, сделаны из алюминия или меди и достаточно сильно страдают от окисной пленки при отсутствии изоляции соединения. Более дорогие материалы, редко используемые в электрических схемах, такие как золото и платина лишены этого недостатка, но их стоимость крайне высока. Окисная пленка на проводах грозит следующими последствиями:

• ухудшение качества контакта скрутки;
• усиление процесса нагрева при прохождении тока.

Бороться с данным недостатком достаточно просто — необходимо провести качественную изоляцию скрутки.

Возникновение переходного контактного сопротивления

Данное сопротивление появляется в результате плохого контакта проводов между собой, из-за чего в месте перехода тока из одной детали в другую сильно возрастает температура. Переходное контактное сопротивление служит катализатором быстрого разрушения сплетения проводов, особенно при отсутствии изоляции. Для минимизации переходного контактного сопротивления следует делать максимально плотный контакт между двумя проводниками.

Применение нихромовой проволоки

Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава. Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н. Примеры применений:

• бытовые терморефлекторы и тепловентиляторы;
• ТЭНы для бытовых нагревательных приборов и электрического отопления;
• нагреватели для промышленных печей и термооборудования.

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры. Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

• пайка;
• сварка;
• винтовые зажимы;
• обжим в специальных пружинных устройствах;
• опрессовка.

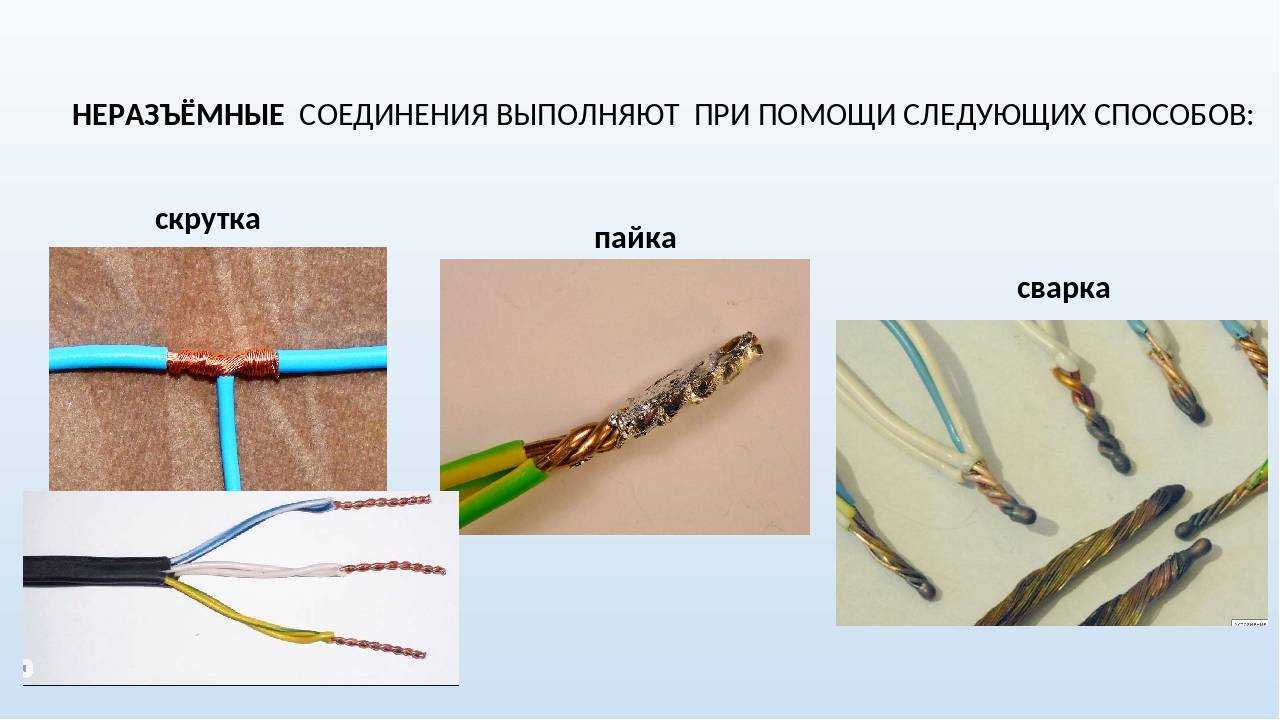

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

https://youtube.com/watch?v=VSYBrqBt7Bs

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

СИЗ

Самоизолирующий зажим представляет собой обычный пластиковый колпачок с пружиной внутри. Достаточно поместить туда два провода и скрутить их колпачком. Можно назвать его одним из видов скрутки, но с уже имеющейся изоляцией.

Плюсы СИЗ:

• Дешевое соединение. Колпачки стоят дешевле остальных соединителей, поэтому при большом количестве скруток позволяют неплохо сэкономить. В среднем упаковку колпачков на 50 шт можно приобрести за 90 — 100 рублей.
• Простая установка. Для их установки не требуется особых навыков и большого количества времени — устанавливаются буквально за 1 минуту.
• Негорючий материал. Материал колпачка не горит, поэтому исключается вероятность самовозгорания соединителя.
• Большое количество расцветок. Это позволяет разными цветами разделить фазы и заземляющий проводник.

Минусы СИЗ:

• Невысокие изоляционные свойства. В сравнении с клеммными соединителями у СИЗ изоляционные свойства хуже.
• Нельзя соединять провода разных металлов. Во избежание образования гальванической пары не рекомендуется соединять алюминиевые и медные жилы.

Итак, СИЗ подойдет для соединения проводов в распредкоробках для небольших токовых нагрузок, например, для организации освещения. Для больших  нагрузок или для соединения алюминиевых и медных проводов лучше остановить выбор на клеммных соединителях.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Скрутка одножильного и многожильного провода

Более сложным является монтаж одножильных и многожильных проводов. В этом случае также рекомендуется прибегнуть к другому методу. Но если другого решения нет, можно скрутить 6 проводов многожильных в коробке с одножильным проводом. Следуйте инструкциям и не пренебрегайте ни одной частью работы.

Сначала с помощью специального инструмента зачистите провода

Если у вас его нет, вы можете использовать нож, но действуйте осторожно. Длина зачищенного провода должна быть не менее 5 см

Затем концы одножильного или многожильного провода обрабатываются ацетоном и наждачной бумагой.

После завершения подготовительных работ два провода скрещиваются, и многожильный провод наматывается на расстоянии 2,5 см от края.

Рассматривая технику скрутки проводов в монтажной коробке, стоит обратить внимание на процесс сращивания или накрутки. Все тонкие провода должны лежать на моножиле равномерно

Затем с помощью плоскогубцев загните свободный конец в сторону катушек. Моножильный провод будет плотно прилегать к секции, на которую намотан многожильный провод. Соединение изолируется термоусадочной пленкой.

Такая же техника используется, если необходимо прикрепить два провода. Стоит помнить, что алюминиевые и медные провода нельзя соединять вместе. Это приведет к быстрому износу места соединения. Это приведет к короткому замыканию и перегреву проводника. Это может привести к пожару. Поэтому необходимо соединять только идентичные материалы.
