Кулачковые переключатели — любые задачи им под силу
Зачастую, словосочетание «эффективное решение», вызывает ассоциацию с неким технически сложным аппаратом или устройством
Однако существуют технически простые и, что важно, надежные аппараты, на базе которых можно создавать эффективные решения. Речь в сегодняшней статье пойдет о кулачковых переключателях
Что такое кулачковый переключатель?
Согласно ГОСТ, кулачковый переключатель – это аппарат для цепей управления, снабженный органом управления (рукояткой или ключом), приводимым в действие вращением.

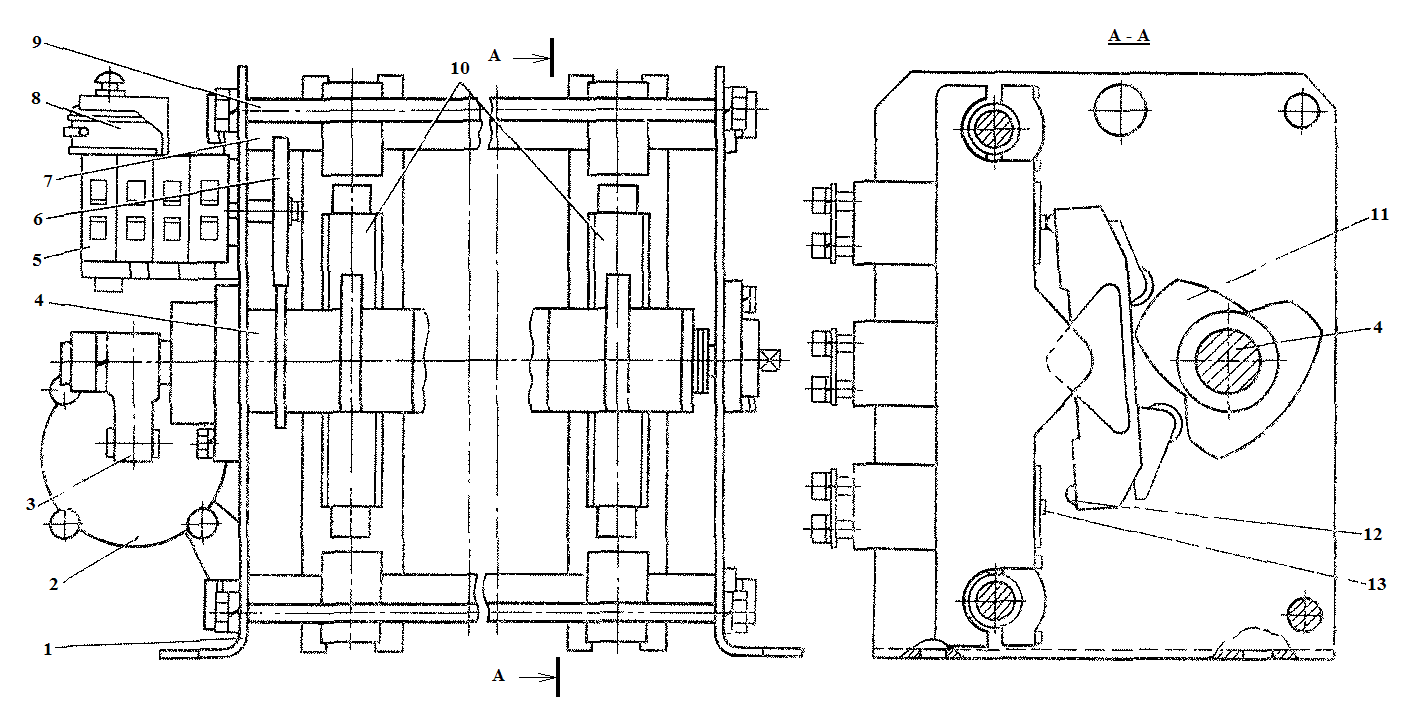

Устройство кулачкового переключателя серии 4G
Как видно из рисунка и описания составляющих элементов, устройство кулачкового переключателя довольно простое и понятное. Сам аппарат содержит минимум движущихся частей, что обеспечивает максимальную надежность производимых им операций.
Основной движущийся элемент — вал не должен изгибаться или скручиваться при повороте рукоятки управления. Только металлические валы, например стальные, обладают необходимым показателем жесткости на кручение и обеспечивают надежное переключение групп контактов
Это свойство особенно важно при управлении электродвигателем, т. к
пластиковые валы могут изгибаться, и несколько групп контактов могут одновременно оказаться в положении, которое создаст аварийную ситуацию.
Не менее важной составляющей надежной и долговечной работы кулачкового переключателя является высокое качество контактных материалов. Так, контакт из серебряного сплава, устойчивый к воздействию электрической дуги, обеспечивает высокие показатели коммутационной износостойкости
Где применяются кулачковые переключатели?
Основные сферы применения аппаратов:
Более подробно рассмотрим последний пункт в этом списке. Так, например, для измерения фазных и межфазных величин напряжения можно применить один 7-ми позиционный кулачковый переключатель и один вольтметр. Это решение может заменить установку целых 6 отдельных вольтметров! Согласитесь, это решение удобнее в монтаже, а также экономит не только деньги, но и место в щите.

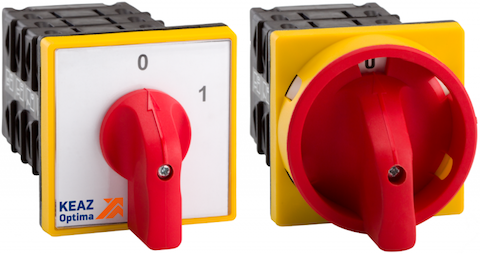

Также находят применение кулачковые переключатели с желтой фронтальной панелью и красной рукояткой в щитах аварийного управления.
Стоит отметить, что кулачковые переключатели становятся удобной заменой выключателей нагрузки там, где необходима коммутация большого количества контактов и положений.
Кулачковые переключатели применяются не только в традиционных решениях для сокращения количества измерительных и прочих устройств вторичных цепей. Они с успехом решают и современные задачи, примером которой может служить организация байпас-схемы (от англ. bypass — обход).
В традиционном понимании байпас предполагает обход какого-либо элемента или части электрической схемы. Допустим, что питание вашего дома или загородного коттеджа осуществляется от сети, а также имеется резервный источник питания ИБП (источник бесперебойного питания). В нормальном режиме работы весь дом питается от сети, а при пропадании напряжения в качестве резервного источника питания выступает ИБП. В случае, если необходимо вывести часть схемы с ИБП в ремонт, вы вручную переключаете схему при помощи ключа или просто повернув рукоятку кулачкового переключателя в положение 2. Затем, вытащив ключ или установив навесной замок (зафиксировав положение кулачкового переключателя), без риска попасть под напряжение, ремонтируете источник бесперебойного питания.
Кулачковый переключатель, являясь простым и в то же время надежным аппаратом, позволяет создавать как традиционные, так и современные эффективные решения.
Современные производители предлагают решения с повышенной степенью защиты IP65, которые могут применяться как на улице, так и в тяжелых условиях промышленных предприятий, а также проявляют индивидуальный подход к своим клиентам, предлагая изготовление кулачковых переключателей по нестандартным схемам заказчиков.
Как реализовать схему реверса?
Для перемены направленности вращения ротора, нужно поменять местами 2 из 3 фазы его обмотки. Тогда электромагнитное поле статора меняет свою направленность движения, при этом ротор в первоначальный период времени, двигаясь по инерции, станет притормаживаться, пока окончательно не остановится. И только потом он будет крутиться в другом направлении.
Замену полярности электро-пусковой обмотки возможно сделать с управляющим тумблером по схеме. Его можно подобрать с 2 или 3 зафиксированными положениями и 6 выходами. Выбирать такое устройство нужно по токовой нагрузке и разрешенному напряжению.
Пропускать ток на тумблер предпочтительнее от вспомогательной обмотки, которая работает непродолжительно. Перечисленное, даст возможность значительно увеличить рабочий ресурс контактной группы.
Реверс асинхронного двигателя с конденсаторным запуском лучше выполнять по следующей схеме:
- При тяжелом пуске параллельно к главному конденсатору, используя средний контакт с самовозвратом ПНВ, подсоединяют добавочный конденсатор.
- В таком примере переключают тумблер реверса только при заторможенном роторе, и никак не при его вращении.
- Случайная перемена направленности работы мотора под напряжением, сопряжена с огромными скачками тока, что истощает его мото-ресурс. По этой причине посадочное место тумблера реверса на оборудовании нужно подбирать таким образом, чтобы сделать невозможным случайное включение его во время работы. Лучше установить его в каком-то углубленном месте конструкции.
Если электродвигатель не работает должным образом после сборки схемы, потребуется дважды перепроверить, что провода идут к правильным клеммам переключателя. И также удостоверится, что проводка не ослаблена или не повреждена.
Трехфазные и двухпозиционные коммутаторы модульного типа

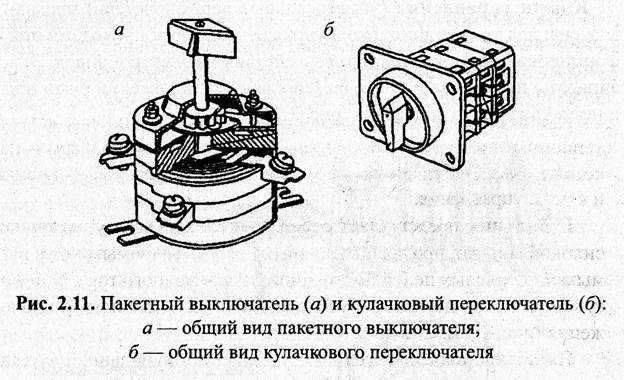

Устройство пакетного переключателя Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.
Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.

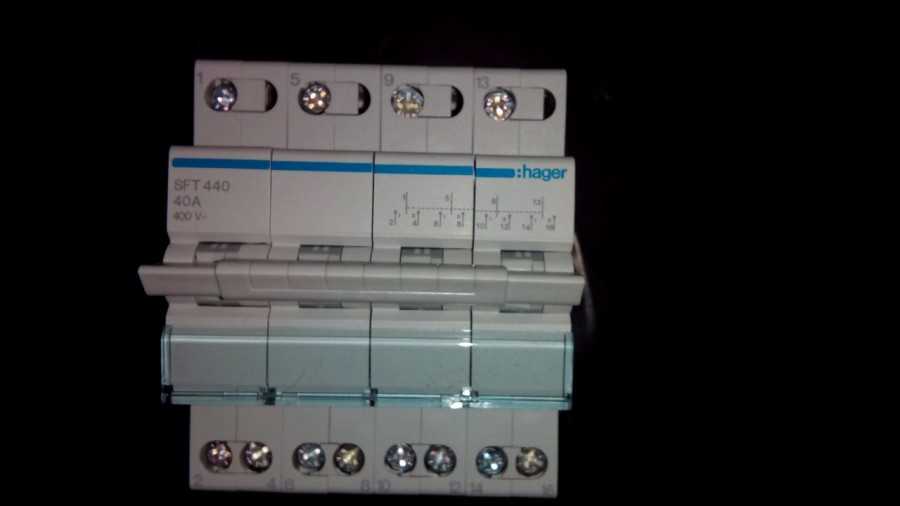

Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:
- при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
- в современных электросетях, оснащенных системами автоматического резервирования;
- для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
- для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
- при выборе нужного режима для отопительного оборудования и сварочных агрегатов.
Трехпозиционный пакетный переключатель
Как сделать проходной выключатель своими руками
Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.
Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:
- тип коммутирующего устройства;
- номинальный ток, на который рассчитан его рабочие контакты;
- электрическая схема коммутаций (таблица переключений);
- категория защищенности от климатических воздействий.
Конструкция
Из самого названия этого устройства ясно, что конструкция обусловлена применением «кулачков», которые приводят в действие некий «толкатель». Устройство кулачкового переключателя предполагает наличие группы коммутационных элементов, изменяя положение которых можно добиться определенного их расположения для работы разных схем включения. Расположение контактов и кулачков называется – программа коммутации (ее назначение заключается в сборке определенной схемы подключений). Они располагаются внутри пластмассового корпуса, который изготавливается на основе меламина.

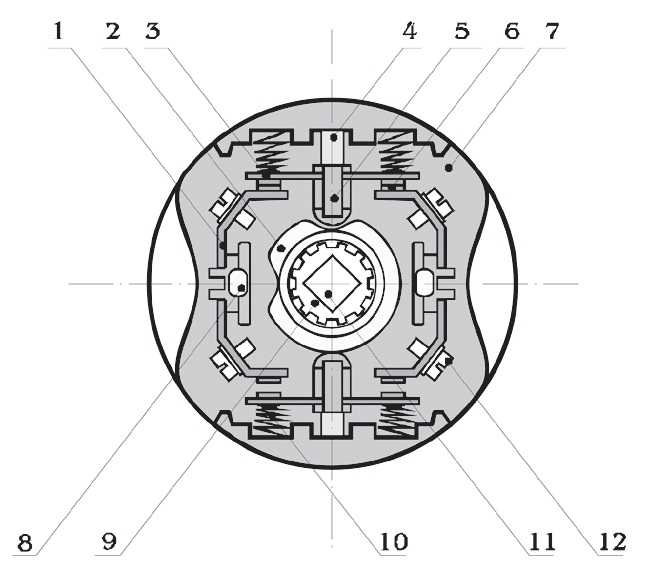

Наглядно увидеть конструкцию устройства вы можете на схемах ниже:
Такой корпус невосприимчив к электрической дуге и вихревым токам. Конструкция кулачкового переключателя дает возможность включать и выключать все контакты практически одновременно. Это обеспечивается тем, что кулачок одного элемента соединен механически с другими кулачками. Применение в устройстве контактов серебра, которое лучше той же меди выдерживает электрическую дугу, обеспечивает хорошие коммутационные характеристики и повышенную износостойкость. Переключатель должен четко фиксироваться в определенном положении, для чего нужен фиксирующий механизм привода. Также в конструкции присутствует ограничитель движения привода. Его назначение – четкая установка переключателя в крайнем положении. Привод или вал аппарата представляет собой прут квадратного сечения. Для надежной работы и хорошего переключения контактов он должен изготавливаться из металла, чтобы выдерживать нагрузку при прокручивании
Это очень важно там, где применяется управление электродвигателями. Для управления приводом переключателя используется рукоятка, выполненная из изоляционного материала. Наглядно устройство кулачкового переключателя демонстрируется на видео от одного из лучших производителей розеток и выключателей, компании ABB:
Наглядно устройство кулачкового переключателя демонстрируется на видео от одного из лучших производителей розеток и выключателей, компании ABB:
Виды кулачковых выключателей
В строительных магазинах представлен довольно большой ассортимент кулачковых переключателей в разных видах.
- Двухконтактное оборудование, которое требуется для работы трансформаторов импульсного типа. Особенность такого переключателя заключается в том, что управляющее устройство базируется на обычном переходнике. Характерные особенности: на выходе величина напряжения достигает 3 В; оснащен оболочкой изолятора; управление током осуществляется мощностью модулятора; величина модуля – 10 мВ; способен выдерживать перегрузку до 5 А. Его запрещается использовать при работе с вольтметрами.
- Кулачковый переключатель на 3 положения или трехпозиционный. Устройства, которые можно применять вместе с вольтметрами. Характерные особенности: небольшие размеры; показатели максимального напряжения достигают отметки в 20 В; соединения находятся с обратной стороны конструкции; устройство оснащено дополнительно стабилизаторами.
- Оборудование, которое используется в трансформаторах. Характерные черты данного вида кулачковых переключателей: некоторые модификации оснащены тетродами; 15-вольтовые установки имеют чувствительность модуляторов не более 40 мВ; пропускание тока достигает отметки в 6 мк.
- Переключающее оборудование, которое дополнительно оснащается усилителем. Активно используются в измерительных приборах. Характеристики устройств: соединение обеспечивается с помощью переходников; оснащены фильтрами разного вида; контакты размещены с обратной стороны корпуса; максимальные показатели нагрузки составляют 12 А; величина проведения тока 12 мк. Запрещается использовать данную разновидность с импульсными трансформаторами.
Для вольтметра Двухконтактный На 3 положения

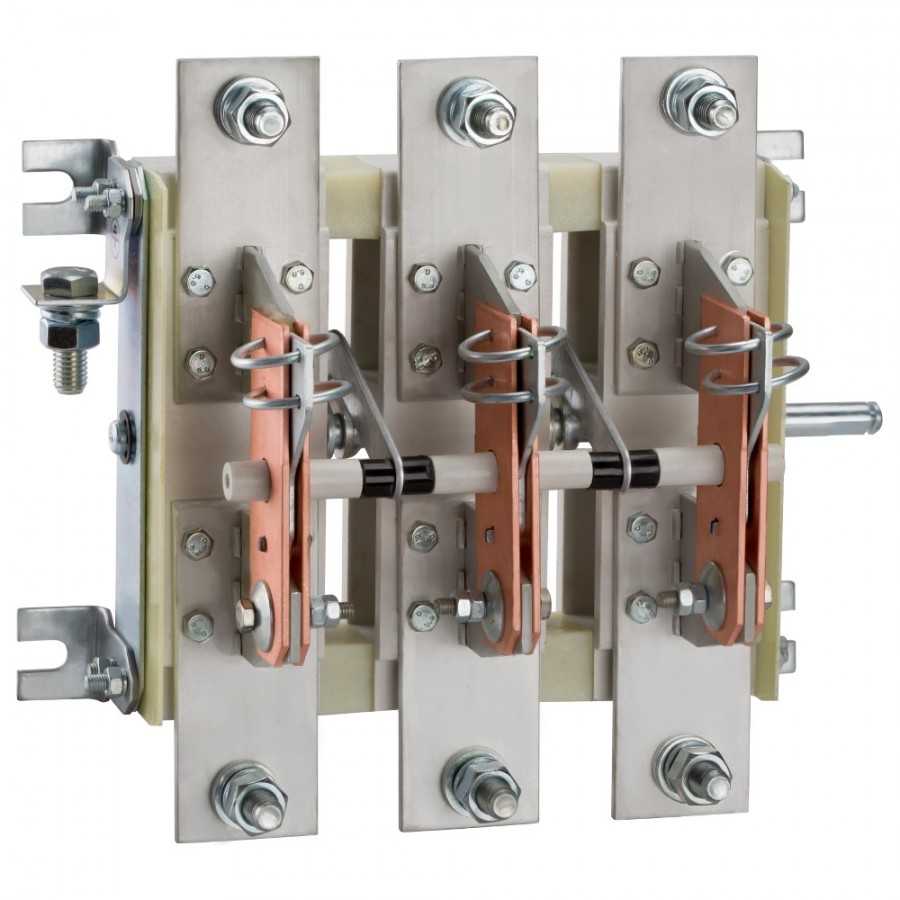

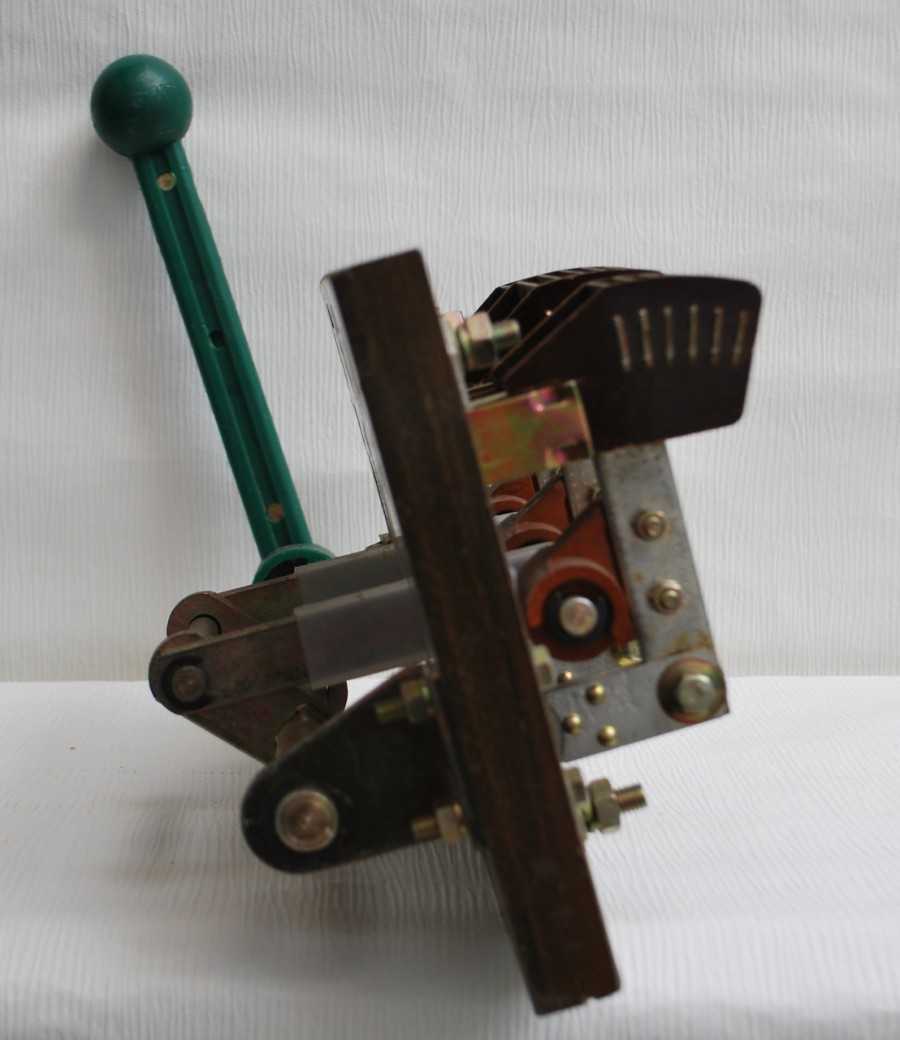

Типы рубильников
Существует два основных вида перекидных рубильников:
Однополюсные. Самый распространённый вид. Как видно на фото однополюсного перекидного рубильника, его конструкция оснащёна одним модулем. Для этой вариации используют медные проводники. Это оптимальный выбор для генераторов с частотой, не превышающей 20Гц.
Двухполюсные. Наиболее популярный тип на сегодняшний день. Область его применения – жилые здания. Рубильник на два ввода позволяет обслуживать приборы, подключённые не только к однофазной, но и к трехфазной электросети. Подобные аппараты имеют отрицательное сопротивление равное 60Ом. Причём выходное напряжение может быть самым разным. Оно зависит от применяемой версии аппарата.
На сегодняшний день чаще всего в магазинах можно увидеть рубильники РР20, оснащённые открытыми конденсаторами. При подключении таких аппаратов необходимо применение блоков питания на 300В.
Основное назначение
Кулачковые переключатели имеют четкое назначение. Рассмотрим подробнее все возможные варианты.
- Руководство электрическими механизмами, основная работа которых базируется на двигателях. Причем последний может иметь одну или три фазы. В этом случае переключатель может менять направление кручения или тип соединения обмоток.
- В цепях оперативного типа кулачковый переключатель выполняет роль управления и сигнализации.
- Если переключатель подключен к сварочному аппарату, то он выполняет несколько ролей, в числе которых включение и выключение, а также переключение положений.
- В группе сопротивлений обеспечивает необходимое соединение.
- В оборудованиях нагревательного назначения используется для переключения и контроля порядкаобогрева.
- В больших подстанциях с трансформаторами используется для регулирования работы привода секционного разъединителя.
Принципы крепления
Основной параметр, который необходимо принимать во внимание при креплении грузов при помощи стяжного ремня с храповиком, – сила натяжения. Нагрузка, с которой можно натягивать храповик, имеет предел
Ленту порвать не получится, но согнуть усики запорного механизма легко, особенно когда качество стали, из которой изготовлена деталь, низкая
Ленту порвать не получится, но согнуть усики запорного механизма легко, особенно когда качество стали, из которой изготовлена деталь, низкая
Это основная проблема, с которой пользователи сталкиваются при эксплуатации стяжки
Ленту порвать не получится, но согнуть усики запорного механизма легко, особенно когда качество стали, из которой изготовлена деталь, низкая. Это основная проблема, с которой пользователи сталкиваются при эксплуатации стяжки.
Водители часто ломают стяжные устройства, используя в качестве усилителя рычага монтажную лопатку от автомобиля. Из-за этого нагрузка на усики запорного устройства резко превышает допустимую, они гнутся или сразу ломаются, если материал, из которого они изготовлены, каленый.
Чтобы предотвратить порчу стяжного механизма, не следует максимально затягивать стяжку в момент погрузки. Можно затянуть ее руками, насколько хватит сил, проехать пару километров, чтобы груз встал на свое место, и подтянуть ещё. Такой способ применяют профессионалы, которые привыкли бережно относиться к своим вещам.
Видео инструкция по работе со стяжками, имеющими храповики:
Назначение и область применения
Сварочный аппарат с кулачковым переключателем
Устройство активно используется в следующих целях:
- Включение и выключение привода рабочего сегмента секционного разъединителя, которым оснащены трансформаторные подстанции.
- Управление сложными конструкциями и целыми системами, которые приводятся в действие при помощи однофазных и трехфазных двигателей, изменение направления вращательного элемента, для соединения обмоток двигателей переменного тока.
- Осуществляется переключение режимов работы нагревательных элементов или оборудования в целом.
- Сигнализации и управления в оперативных целях.
- Обеспечение требуемого соединения элементов сопротивления.
- В виде переключателя рабочих положений в электрическом сварочном аппарате.
Устройство достаточно многофункциональное, поэтому нашло применение не только в промышленном производстве, но и в быту, объектах электроснабжения и водоснабжения. Также кулачковый переключатель активно эксплуатируется в сельском хозяйстве для управления оборудованием. Если постараться, с помощью такого переключатели можно организовать байпасное подключение.
Кулачковые переключатели имеют довольно обширный перечень преимущественных особенностей. Отдельного внимания заслуживает качество и безопасность коммутации, а также стойкость к высоким нагрузкам.
Разработчики выделяют немало времени, сил и финансов для изобретения подобного оборудования, но предназначенного для работы в неблагоприятных условиях, например, во влажной среде или при критических температурных отметках (запредельно низкие или высокие температуры). Также можно изготовить кулачковые переключатели по индивидуальным заказам, учитывая цели и задачи заказчика.
Устройства серии ON
Переключатели данной серии подходят только для понижающих трансформаторов. Модуляторы в устройствах используются коммутируемого типа. Регуляторы устанавливаются на три фазы. Контакты у моделей располагаются в задней части корпуса. Многие модификации данной серии производятся без обкладки. Непосредственно подключение прибора происходит через расширитель
Также важно отметить, что на рынке представлены устройства с двухзарядными триггерами. Отличительной особенностью данных устройств является повышенная чувствительность. Пороговое напряжение модификаций равняется 14 В
Пороговое напряжение модификаций равняется 14 В.
В среднем параметр перегрузки тока у них составляет 3,5 А. В данном случае модуляторы устанавливаются с изоляторами. Также есть модификации с трехразрядными триггерами. Они отличаются повышенной проводимостью тока. Подходят устройства данного типа для низкочастотных трансформаторов. Параметр потребления электроэнергии у них невысокий. Как подключить переключатель этой серии? На самом деле это можно сделать только через контактный переходник.
Многопозиционные коммутаторы модульного типа
Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.
Кулачковые переключатели
Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:
- коммутационные щиты управления переменным и постоянным током;
- системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
- управление трансформаторными подстанциями и освещением;
- оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
- переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
- выбор режима работы электросварочного оборудования и т.д.
Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.

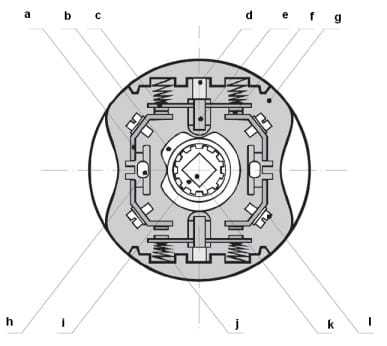

Пакет кулачкового коммутатора
Обозначения на рисунке:
- a — зафиксированные контакты (4 шт.), к которым подключаются провода;
- b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
- c – группа передвижных контактов (в данном типе их две);
- d – два направляющих паза (позволяют штоку совершать поступательные движения);
- e – покрытые изолирующей оболочкой два штока;
- f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
- g – пакет;
- h – две резьбовых шпильки (фиксируют пакет и крышку);
- I – ротор;
- J – четыре пружины (возвращают шток в замкнутое положение);
- k- соединяющий рукоять с ротором вал;
- l – четыре винта для зажима проводов кабеля.
Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.
Схематическое изображение переключателя в нулевом положении

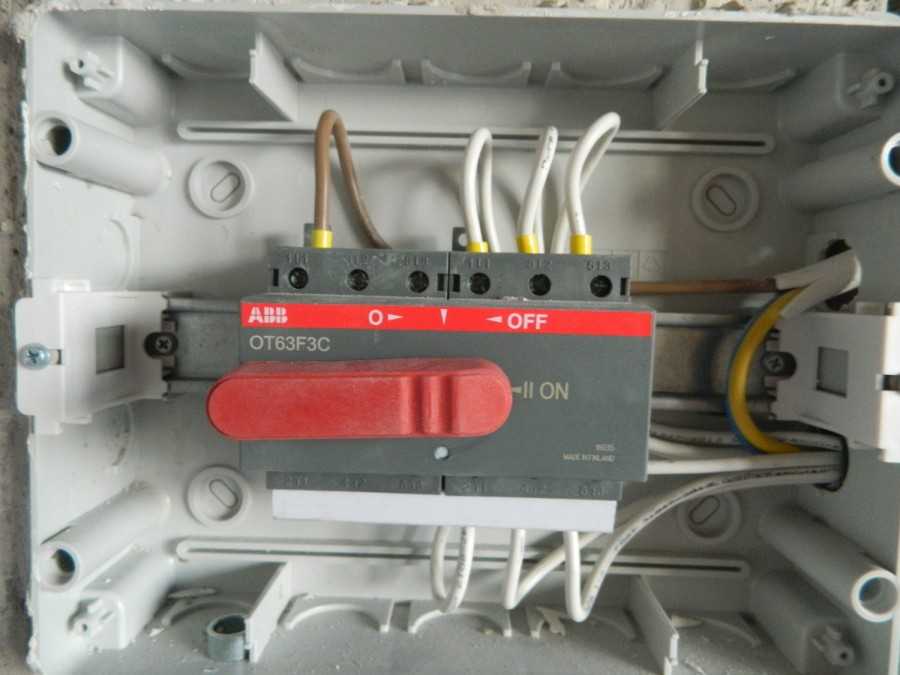

Коммутатор ABB в режиме нулевого положения
Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:
- тип коммутатора;
- номинальный ток, на который рассчитан переключатель;
- схема и таблица коммутации;
- класс защиты.
Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.

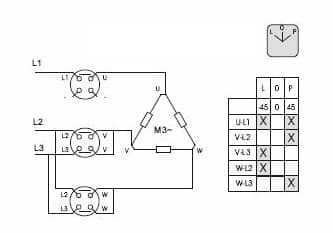

Схема и таблица коммутации переключателя SPAMEL
Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.
Устройство кулачкового переключателя
Несмотря на большое разнообразие кулачковых выключателей в плане конструкции, сложности и размера у всех из них общее принципиальное устройство и все они состоят из определенных деталей.
Кулачковый переключатель состоит из:
1. Рукояти с валом который служит для выбора режима. Другими словами вы проворачиваете рукоять и перещелкиваете кулачки, которые переходят на другие контакты и меняют режим работы.
2. Передней панели. На ней обычно нанесены положения рукояти для включения того или иного режима.
3. Фиксирующего и коммутирующего пакетов. То есть наборов элементов обеспечивающих прохождение электрического тока по выбранным контактам или системам.
4 Контактов. Элементов при соединении с которыми кулачков возникает новая электропроводящая сеть.
5. Корпуса. Корпус переключателя обеспечивает соединение в единое целое всех элементов.
Корпус переключателя изготавливается из прочного пластика с использованием меламина, что обеспечивает высокую устойчивость устройства к элекродуге и вихревым токам. Соответственно надежность самого переключателя получается очень высокой.
В качестве контактов используют металлы с хорошей проводимости электрического тока, например серебро. Для уменьшения стоимости контактов, серебро обычно наносят только на поверхность контактов методом напыления или гальванопластики.
Характеристики
| Параметры | Значения | ||
| ПК-1 | ПК-2 | ПК-3 | |
| Степень защиты со стороны передней панели | IP 20 | IP 20 | IP 54 |
| Степень защиты со стороны контактов | IP 00 | IP 00 | IP 54 |
| Номинальное напряжение изоляции, Ui, В | 690 | ||
| Номинальное рабочее напряжение, Ue, В | 400 | ||
| Механическая износостойкость, циклов, не менее | 100 000 | ||
| Электрическая износостойкость, циклов, не менее | 30 000 | ||
| Диапазон рабочих температур, °С | От -25 до +40 | ||
| Высота над уровнем моря, м | До 2000 | ||
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50030.3-99 |
Для кулачковых переключателей ПК-1 и ПК-3
| Параметры | Значения | |||||||||||
| Номинальный тепловой ток Ith, А | 10 | 16 | 25 | 32 | 40 | 63 | ||||||
| Номинальное напряжение Ue, В | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 |
| Номинальный ток Ie, А: | ||||||||||||
| AC-21А, АС-22А | 10 | 10 | 16 | 16 | 25 | 25 | 32 | 32 | 40 | 40 | 63 | 63 |
| AC-23А | 7,5 | 7,5 | 12 | 12 | 22 | 22 | 30 | 30 | 37,5 | 37,5 | 57 | 57 |
| АС-2 | 7,5 | 7,5 | 12 | 12 | 22 | 22 | 30 | 30 | 37,5 | 37,5 | 57 | 57 |
| AC-3 | 5,5 | 5,5 | 8,8 | 8,8 | 15 | 15 | 22 | 22 | 27,5 | 27,5 | 36 | 36 |
| АС-4 | 1,75 | 1,75 | 2,8 | 2,8 | 6,5 | 6,5 | 11 | 11 | 13,8 | 13,8 | 15 | 15 |
| АС-15 | 2,5 | 1,5 | 4 | 3,2 | 8 | 5 | 14 | 6 | 17,5 | 7,5 | – | – |
| Номинальная мощность Pe, кВт: | ||||||||||||
| AC-23А | 3/0,8 | 5/1,7 | 3,7/2,5 | 7,5/3,7 | 5,5/3 | 11/5,5 | 7,5/4 | 15/7,5 | 9,6/5 | 19/9,6 | 15/10 | 30/18,5 |
| АС-2 | 2,5 | 3,7 | 4 | 7,5 | 5,5 | 11 | 7,5 | 15 | 9,6 | 19 | 18,5 | 30 |
| AC-3 | 1,5 | 2,2 | 3/2,2 | 5,5/3 | 4/3 | 7,5/3,7 | 5,5/4 | 11/5,5 | 7,5/5 | 15/7,5 | 11/6 | 18,5/11 |
| АС-4 | 0,37 | 0,55 | 0,55/0,75 | 1,5/1,5 | 1,5/1,1 | 3/2,2 | 2,7/1,5 | 5,5/3 | 4/2 | 7,5/4 | 5,5/2,4 | 7,5/4 |
Для кулачковых переключателей ПК-2
| Параметры | Значения | |||||||||
| Номинальный тепловой ток Ith, А | 16 | 25 | 40 | 63 | 100 | |||||
| Номинальное напряжение Ue, В | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 |
| Номинальный ток Ie, А: | ||||||||||
| AC-21А, АС-22А | 16 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 100 | 100 |
| AC-23А | 15 | 15 | 22 | 22 | 30 | 30 | 43 | 43 | 70 | 70 |
| AC-3 | 11,7 | 11,7 | 15 | 15 | 22 | 22 | 36 | 36 | 57 | 57 |
| Номинальная мощность Pe, кВт: | ||||||||||
| AC-23А | 4 | 7,5 | 5,5 | 11 | 7,5 | 15 | 11 | 22 | 22 | 37 |
| AC-3 | 3 | 5,5 | 4 | 7,5 | 7,5 | 11 | 11 | 18,5 | 18,5 | 30 |
Устройства для двухобмоточных двигателей
Кулачковый переключатель для двухобмоточных двигателей является довольно сильно востребованным. В среднем параметр выходного напряжения у моделей равняется 3 В. Модуляторы в устройствах используются импульсного либо оперативного типа. Коммутируемые аналоги встречаются очень редко.
Для стабилизации процесса коммутации цепей используются фильтры. Во многих устройствах имеются защитные тетроды. Указанные элементы устанавливаются через проводник. Параметр выходной частоты у моделей равняется 40 Гц. Показатель чувствительности колеблется в районе 3 мВ. Однако если рассматривать модификации с двухразрядными триггерами, то у них вышеуказанный параметр составляет 5 мВ.
Кулачковый переключатель: назначение и принцип работы
- Конструкция
- Назначение
- Принцип работы
Одним из средств коммутации электрических цепей является кулачковый переключатель, использующий в своей работе изменение тактовой частоты. В большинстве случаев они используются в трансформаторных устройствах, с помощью которых осуществляется управление электродвигателями, устанавливаются в различные виды измерительных приборов.
Конструкция кулачкового переключателя
При изготовлении этих приборов используются высококачественные материалы, обладающие проводящими и изолирующими свойствами. Типовой кулачковый переключатель отличается небольшими габаритами, устойчивостью к непродолжительным перегрузкам в электрических цепях, высокими коммутационными качествами. Защита этих устройств от коротких замыканий осуществляется с помощью предохранительных элементов, где присутствуют плавкие вставки.
Особенности конструкции наглядно отражаются в названии этой аппаратуры. Основой устройства является кулачок, воздействующий на толкатель, представленный в той или иной форме. Стандартная схема включает в себя целую группу различных элементов. Путем изменения их места расположения можно создавать различные комбинации схем включения-выключения.
Кулачки и контакты располагаются в определенной последовательности, которая образует программу коммутации, наиболее подходящую в данной ситуации. Все детали заключены в прочный пластмассовый корпус, который не могут разрушить даже электрическая дуга и вихревые токи.
Назначение кулачковых устройств
Данные приборы широко используются в быту и на производстве, в электроснабжении и на транспорте. Они обеспечивают безопасной функционирование машин и механизмов во всех рабочих режимах.
Конструктивные особенности прибора делают возможным выполнение функций коммутатора, то есть возможность одновременно включать и выключать все контакты. Это достигается за счет механического соединения кулачка отдельно взятого элемента с другими такими же кулачками. Все контакты включают в себя серебро, обладающее повышенной устойчивостью по сравнению с медью. Такие контакты не боятся преждевременного износа и хорошо переносят любые рабочие режимы.
Одним из основных качеств переключающего устройства считается его точная фиксация в установленной позиции после подсоединения. Для этого задействованы возможности специального фиксирующего механизма привода. Кроме него в конструкцию входит элемент, ограничивающий движение привода, что позволяет точно устанавливать переключатель в крайнее положение.
Вал прибора, изготовленный из квадратного металлического прутка, выполняет функцию привода. Это позволяет выдерживать существенные нагрузки, особенно при переключении и управлении электродвигателем. Непосредственное управление приводом осуществляется рукояткой, изготовленной из диэлектрического материала.
Принцип действия
Работа кулачкового переключателя заключается во введении в работу заданных контактных объединений. Данное действие выполняется вращающимся приводным элементом аппарата.
В период вращения вокруг оси регулировочная ручка постепенно устанавливается в заданную позицию. Одновременно в действие вводятся кулачки, установленные на оси привода, замыкающие какую-то контактную группу.
После подключения и установки приводного элемента в определенное положение, происходит фиксация переключателя вышеописанным механизмом, после чего созданная схема начинает работать. Для перехода на нулевую отметку нужно вновь повернуть рукоятку и привести ее в исходное положение. Такое переключение может выполняться автоматически или вручную.
Данные приборы широко используются в быту и на производстве, в электроснабжении и на транспорте. Они обеспечивают безопасной функционирование машин и механизмов во всех рабочих режимах.
Назначение кулачковых устройств
Данные приборы широко используются в быту и на производстве, в электроснабжении и на транспорте. Они обеспечивают безопасной функционирование машин и механизмов во всех рабочих режимах.
Конструктивные особенности прибора делают возможным выполнение функций коммутатора, то есть возможность одновременно включать и выключать все контакты. Это достигается за счет механического соединения кулачка отдельно взятого элемента с другими такими же кулачками. Все контакты включают в себя серебро, обладающее повышенной устойчивостью по сравнению с медью. Такие контакты не боятся преждевременного износа и хорошо переносят любые рабочие режимы.
Основные технические характеристики ТЭ:
| Наименование параметра | Величина | |||||
| Толкатель ТЭ-16 | Толкатель ТЭ-25 | Толкатель ТЭ-30 | Толкатель ТЭ-50 | Толкатель ТЭ-80 | Толкатель ТЭ-200 | |
| Среднее усилие подъема, Н | 160 | 250 | 300 | 500 | 800 | 2000 |
| Развиваемое усилие подъема, Н | 200 | 300 | 350 | 600 | 900 | 2200 |
| Ход штока, мм | 35 | 35 | 35 | 60 | 60 | 60 |
| Номинальная мощность двигателя, кВт | 0,06 | 0,06 | 0,06 | 0,39 | 0,39 | 0,55 |
| Номинальное напряжение питающей сети, В | 380 | 380 | 380 | 380 | 380 | 380 |
| Частота тока питающей сети, Гц | 50 | 50 | 50 | 50 | 50 | 50 |
| Число оборотов двигателя (синхронное), об/мин | 2800 | 2800 | 2800 | 2800 | 2800 | 2800 |
| Масса рабочей жидкости, кг, не более | 1,35 | 1,35 | 1,35 | 2,1 | 1,6 | 1,8 |
| Масса толкателя, кг, не более | 12,8 | 12,8 | 12,8 | 12,8 | 15,5 | 18 |
Примечание:
- в таблице приведены параметры толкателей в холодном состоянии;
- у толкателей в нагретом состоянии допускается увеличение времени подъема штока не более чем на 25%, времени обратного хода штока не более, чем на 15%;
- в зависимости от колебания напряжения в пределах от 0,85 до 1,1 от номинального, частоты (50 или 60Гц) питающей сети, допускается изменение времени подъема и опускания штока в пределах ±15% от величины, указанной в таблице.

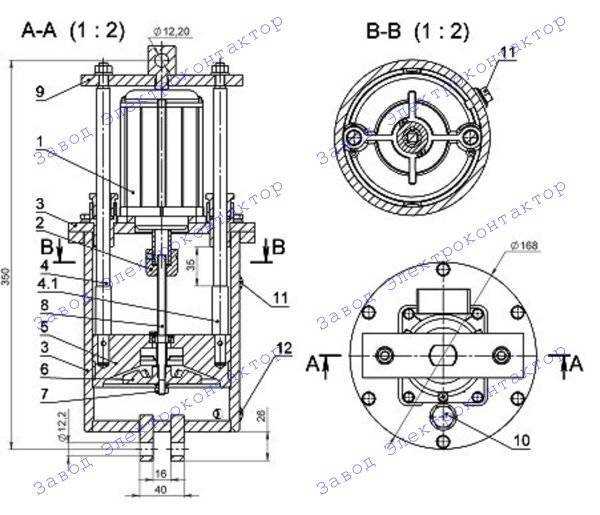

Основные узлы и детали:
- 1 — асинхронный двигатель;
- 2 — корпус с цилиндром;
- 3 — рабочий поршень;
- 4 — шток;
- 5 — подшипниковый щит, в который запрессован рабочий вал;
- 6 — рабочее колесо;
- 7 — контровочная гайка;
- 8 — заливное отверстие.
Принцип действия:
Гидравлический толкатель состоит из электродвигателя, поршня, штока, центробежного колеса. Уплотнительное кольцо не допускает утечки тормозной жидкости. В гидротолкателе применяется электродвигатель АДГМ. При работе электродвигателя рабочее колесо, вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень и поднимает его со штоком до крайнего верхнего положения. Поршень остается в крайнем верхнем положении до тех пор, пока работает электродвигатель. При выключении двигателя рабочее колесо останавливается, и поршень со штоком под действием внешней нагрузки и собственного веса опускается вниз.
ВНИМАНИЕ! Заправку рабочей жидкости производить после установки толкателя на тормозной механизм, в вертикальном положении ± 15°. Размеры всех гидротолкателей унифицированы и взаимозаменяемы с размерами гидротолкателей других заводов производителей. Размеры всех гидротолкателей унифицированы и взаимозаменяемы с размерами гидротолкателей других заводов производителей
Размеры всех гидротолкателей унифицированы и взаимозаменяемы с размерами гидротолкателей других заводов производителей
Размеры всех гидротолкателей унифицированы и взаимозаменяемы с размерами гидротолкателей других заводов производителей.
Габаритные и установочные размеры толкателей электрогидравлических ТЭ-16, ТЭ-25, ТЭ-30:
Габаритные и установочные размеры толкателей электрогидравлических ТЭ-50, ТЭ-80, ТЭ-200:
| Тип толкателя | Величина, мм | ||||||
| B | A | f | d | c | a | D | |
| Гидротолкатель ТЭ50 | 435 | 465 | 65 | 16 | 18 | 60 | 230 |
| Гидротолкатель ТЭ80 | 435 | 465 | 65 | 16 | 18 | 60 | 230 |
| Гидротолкатель ТЭ200 | 565 | 610 | 60 | 20 | 40 | 90 | 260 |
Не допускается применение гидротолкателя во взрывоопасной среде, а также в атмосфере, разрушающей металл и резину.
Для применения в подземных выработках рудников и шахт, в том числе опасных по газу и пыли, выпускаются электрогидравлические толкатели «ТЭ» взрывобезопасного исполнения РВ ЕхвI.
Взрывозащищенные толкатели предназначены для работы в сети переменного тока напряжением 660/380 В (по заказу 660/1140 В); Y/D; I Y ном = 0,27A/I ном = 0,4A, частотой 50 Гц, в повторно-кратковременном режиме при ПВ 60% и менее, с частотой включений до 720 вкл/час, при этом номинальные значения климатических факторов внешней среды должны соответствовать видам климатического исполнения У категории 2.
