Принцип действия и схема трехфазного мостового выпрямителя

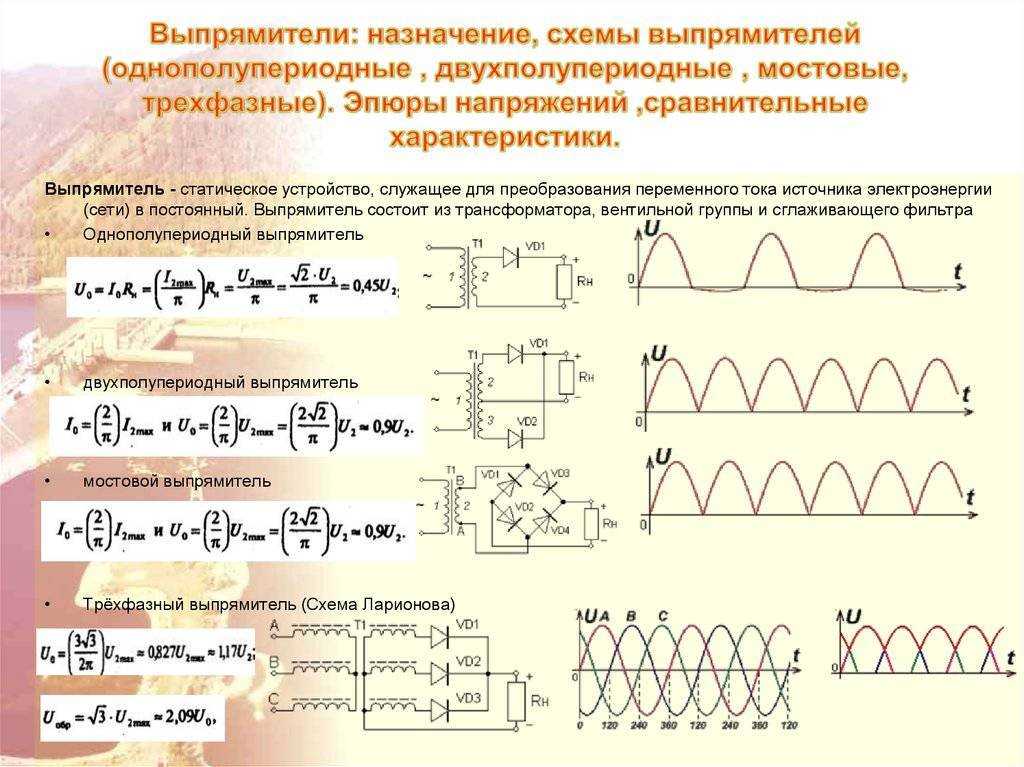

Однополупериодный выпрямитель

Напряжение с вторичной обмотки силового трансформатора подаётся на один единственный диод. Вот схема.

Поэтому выпрямитель и назван однополупериодным. Выпрямляется только один полупериод и на выходе получается импульсное напряжение. Форма его показана на рисунке.

Схема проста и не требует большого количества элементов. Это и сказывается на качестве выпрямленного напряжения. При низких частотах переменного напряжения (например, как в электросети — 50 Гц) выпрямленное напряжение получается сильно пульсирующим. А это очень плохо.

Для того чтобы снизить величину пульсации выпрямленного напряжения приходится брать величину конденсатора С1 очень большую, порядка 2000 – 5000 микрофарад, что увеличивает размер блока питания, так как электролиты на 2000 — 5000 мкф имеют довольно большие размеры. Поэтому на низких частотах эта схема практически не используется. Зато однополупериодные выпрямители прекрасно зарекомендовали себя в импульсных блоках питания работающих на частотах 10 – 15 кГц (килогерц). На таких частотах величина ёмкости фильтра может быть очень небольшой, а простота схемы уже не столь сильно влияет на качество выпрямленного напряжения.

Примером использования однополупериодного выпрямителя может служить простой зарядник от сотового телефона. Так как зарядник сам по себе маломощный, то в нём применяется однополупериодная схема, причём как во входном сетевом выпрямителе 220V (50Гц), так и в выходном, где требуется выпрямить переменное напряжение высокой частоты со вторичной обмотки импульсного трансформатора.

К несомненным достоинствам такого выпрямителя следует отнести минимум деталей, низкую стоимость и простые схемные решения. В обычных (не импульсных) блоках питания многие десятилетия успешно работают двухполупериодные выпрямители.

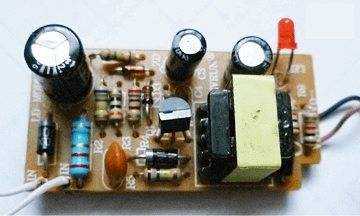

Зарядник сотового телефона. Мостовая схема.

Схема как сделать из постоянного тока переменный — Портал о стройке

Люди всего земного шара в настоящее время имеют возможность получить знания в различных технических направлениях. Нам всем остается лишь воспользоваться знаниями, современной имеющейся базой научных открытий как отечественных так и зарубежных ученых.

Чтобы получить необходимые знания для разрешения каких-либо технических вопросов, мы обращаемся к тому или иному источнику информации. Человек, допустим открывает учебник по электротехнике и получает различную техническую информацию, к примеру:

• переменное напряжение является синусоидальным напряжением;
• коллекторный двигатель может работать как от переменного так и от постоянного тока;
• каждый диод обладает своим потенциальным барьером

и так далее.

И зачастую получается, что человеку трудно понять прочитанное. Он может запомнить информацию, но не осознавать того, что он прочитал. То-есть, кроме того что мы прочитали, нам необходимо понять явления физики.

Для чего нужен постоянный ток

Что из себя представляет постоянный ток? В чем различие между переменным и постоянным током? Чтобы нам ответить на эти и другие вопросы, — нам нужно вспомнить физику и электротехнику.

Постоянный ток — название происходит от самого слова постоянный, то-есть ток, в котором отсутствуют пульсации, — в отличие от переменного тока. К таким источникам энергии \постоянного тока\ относятся химические источники тока:

• первичные источники;
• электрохимические аккумуляторы.

Первичные источники тока — это различные батарейки \разового пользования\, не подлежащие своему восстановлению в первоначальное состояние — после их разрядки.

К электрохимическим аккумуляторам относятся различные типы аккумуляторов, способность которых проявляется в возвращении их в свое первоначальное химическое состояние в процессе воздействия электрического тока, — зарядки аккумулятора. Другими словами, зарядили:

• аккумулятор авто;
• аккумулятор шуруповерта;
• аккумуляторы соединенные в батареи — для телефонной связи,

— в результате, получаем неоднократную возможность в их дальнейшей эксплуатации, эксплуатации источников постоянного тока.

Какие преимущества мы находим в применении постоянного тока? Данную электрическую энергию можно аккумулировать, допустим, для той же самой ветряной электростанции, — при отсутствии ветра.

Следовательно, вывод такой, что в приведенных источниках электрической энергии отсутствует частота, — в виду отсутствия пульсаций тока.

Где еще можно наблюдать применение постоянного тока? Постоянный ток необходим также для питания электродвигателей — работающих от постоянного тока. Электродвигатели постоянного тока применяются как тяговые двигатели, в которых допускается плавное вращение ротора, к примеру, в электровозе.

Вот мы и ответили на такой простой вопрос «для чего нужен постоянный ток».

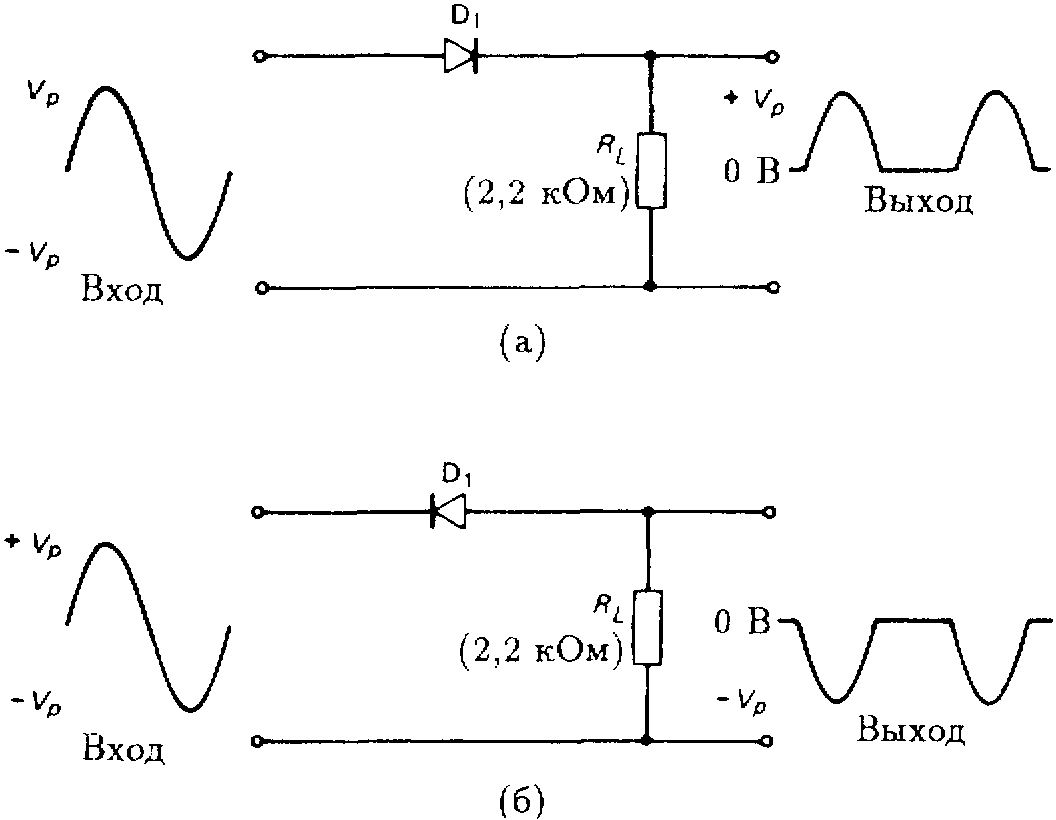

Однополупериодный выпрямитель тока

Однополупериодный выпрямитель тока — это наиболее упрощенная схема выпрямления тока.

рис.1

рис.2

Рассмотрим две схемы, разница которых состоит в том, что в первой схеме однополупериодного выпрямителя тока, — параллельно нагрузке подключен конденсатор. Первая схема \рис.1\ состоит из:

и подключенной нагрузки ко вторичной обмотке трансформатора.

Во второй схеме однополупериодного выпрямителя тока, цепь вторичной обмотки трансформатора состоит из диода и подключенной нагрузки \рис.2\. В электротехнике, диоды состоящие в схеме, — еще называют вентилями. Если в своих описаниях схем Вы даете пояснение и заменяете слово «диод» словом «вентиль», — разницы не будет никакой.

На представленных кривых изменения напряжения \рис.1\ видно, что:

• переменное напряжение в схеме наблюдается перед вентилем \диодом\;
• после вентиля напряжение пульсирующее — положительной полярности

и после конденсатора, параллельно включенного перед нагрузкой, — напряжение выглядит как бы сглаживающим. То-есть конденсатор состоящий в схеме после диода, — сглаживает пульсацию. Поэтому, конденсаторы еще называют фильтрами.

Но для питания отдельных схем-блоков, к примеру в радиотехнике такие схемы выпрямления тока не подходят, так как пульсации будут создавать фон переменного тока, а это в свою очередь будет приводить к искажению звукового сигнала.

Для питания схем:

• телевизоров;
• транзисторных радиоприемников;
• электронных приборов,

— схемы выпрямления, в целом состоят из так называемых реактивных элементов — дросселей и конденсаторов.

Принцип действия

Принцип работы трехфазного выпрямителя Принцип работы любого преобразователя синусоидального напряжения основан на выпрямительных свойствах особого полупроводникового элемента – германиевого или кремниевого диода. При протекании через него переменного тока положительная полуволна свободно «проходит» через рабочий электронный переход, смещенный в прямом направлении. При воздействии отрицательной полуволны электроны встречают препятствие в виде потенциального барьера, так что ток через переход течь не может.

В простейших схемах включения используется неполный цикл обработки переменных уровней, так как вторая полуволна безвозвратно теряется. Это заметно снижает преобразуемую мощность. Для сохранения полезной составляющей были разработаны 2-хполупериодные схемы выпрямления, в которых количество диодов увеличено до двух.

Полноволновой полууправляемый мостовой выпрямитель

Двухполупериодное выпрямление имеет много преимуществ по сравнению с более простым полуволновым выпрямителем, например, выходное напряжение более согласовано, имеет более высокое среднее выходное напряжение, входная частота удваивается в процессе выпрямления и требует меньшего значения емкости сглаживающего конденсатора, если таковой требуется. Но мы можем улучшить конструкцию мостового выпрямителя, используя тиристоры вместо диодов в его конструкции.

Заменив диоды внутри однофазного мостового выпрямителя тиристорами, мы можем создать фазо-управляемый выпрямитель переменного тока в постоянный для преобразования постоянного напряжения питания переменного тока в контролируемое выходное напряжение постоянного тока. Фазоуправляемые выпрямители, полууправляемые или полностью управляемые, имеют множество применений в источниках питания переменного тока и в управлении двигателями.

Однофазный мостовой выпрямитель — это то, что называется «неуправляемым выпрямителем» в том смысле, что приложенное входное напряжение передается непосредственно на выходные клеммы, обеспечивая фиксированное среднее значение эквивалентного значения постоянного тока. Чтобы преобразовать неуправляемый мостовой выпрямитель в однофазную полууправляемую выпрямительную цепь, нам просто нужно заменить два диода тиристорами (SCR), как показано на рисунке.

В конфигурации с полууправляемым выпрямителем среднее напряжение нагрузки постоянного тока контролируется с использованием двух тиристоров и двух диодов. Как мы узнали из нашего урока о тиристорах, тиристор будет проводить (состояние «ВКЛ») только тогда, когда его анод (A) более положительный, чем его катод (K) и импульс запуска подается на его затвор (G). В противном случае он остается неактивным.

Таким образом, задерживая импульс запуска, подаваемый на клемму затвора тиристоров, на контролируемый период времени или угол ( α ) после того, как напряжение питания переменного тока прошло пересечение нулевого напряжения между анодным и катодным напряжением, мы можем контролировать, когда тиристор начинает проводить ток и, следовательно, контролировать среднее выходное напряжение.

Во время положительного полупериода входного сигнала ток течет по пути: SCR 1 и D 2 и обратно к источнику питания. Во время отрицательного полупериода V INпроводимость проходит через SCR 2 и D 1 и возвращается к источнику питания.

Понятно, что один тиристор из верхней группы ( SCR 1 или SCR 2 ) и соответствующий ему диод из нижней группы ( D 2 или D 1 ) должны проводить вместе, чтобы протекать ток любой нагрузки.

Таким образом, среднее выходное напряжение V AVE зависит от угла включения α для двух тиристоров, включенных в полууправляемый выпрямитель, поскольку два диода неуправляются и пропускают ток всякий раз, когда смещено вперед. Таким образом, для любого угла срабатывания затвора α среднее выходное напряжение определяется как:

Обратите внимание, что максимальное среднее выходное напряжение возникает, когда α = 1, но все еще равно 0,637 * V MAX, как для однофазного неуправляемого мостового выпрямителя. Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя

Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя

Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя .

Однофазная мостовая схема выпрямления

Наибольшее распространение получила мостовая схема вып­рямления, исследуемая в данной лабораторной работе (рис.2.1,а). Из рисунка видно, что выпрямитель содержит четыре вентиля V1-V4,включенных по мостовой схеме. На одну диагональ мос­та подается переменное напряжение, а с другой диагонали мо­ста выпрямленное напряжение подается .на нагрузку R_H.

Каждая пара диодов (V1;V4 и V2;VЗ)работают поочередно. Диоды V1;V4открыты в первый полупериод напряжения U₂,когда потенциал точки Авыше потенциала точки В.В интервале от 0 до Т/2токi₂ протекает от точки Ачерез вентиль V1, резис­тор R_H,вентильV4,точкуВ,источникU₂(обычно вторичная обмотка трансформатора, которая на схеме не указана), к точке А.Во второй полупериод потенциал точки Ввыше, чем потенциал точки А.Ток протекает от точки Вчерез вентиль V₂,резистор R_н вентиль V3, источник U₂ к точке В.

На рис. 2.1 приведены временные диаграммы, поясняющие принцип действия выпрямителя, выполненного по мостовой схеме.

Среднее значение выпрямленного напряжения Uопреде­ляют как среднее за полупериод значение напряжения U₂

гдеU₂ — действующее значение напряжения и₂ .

Обратное напряжение прикладывается одновременно к двум непроводящим диодам на интервале проводимости двух других диодов. Форма обратного напряжения для диодов VI,V4 показа­на на рис. 2.1,г. Максимальное обратное напряжение определя­ется амплитудным значением напряжения U_2m:

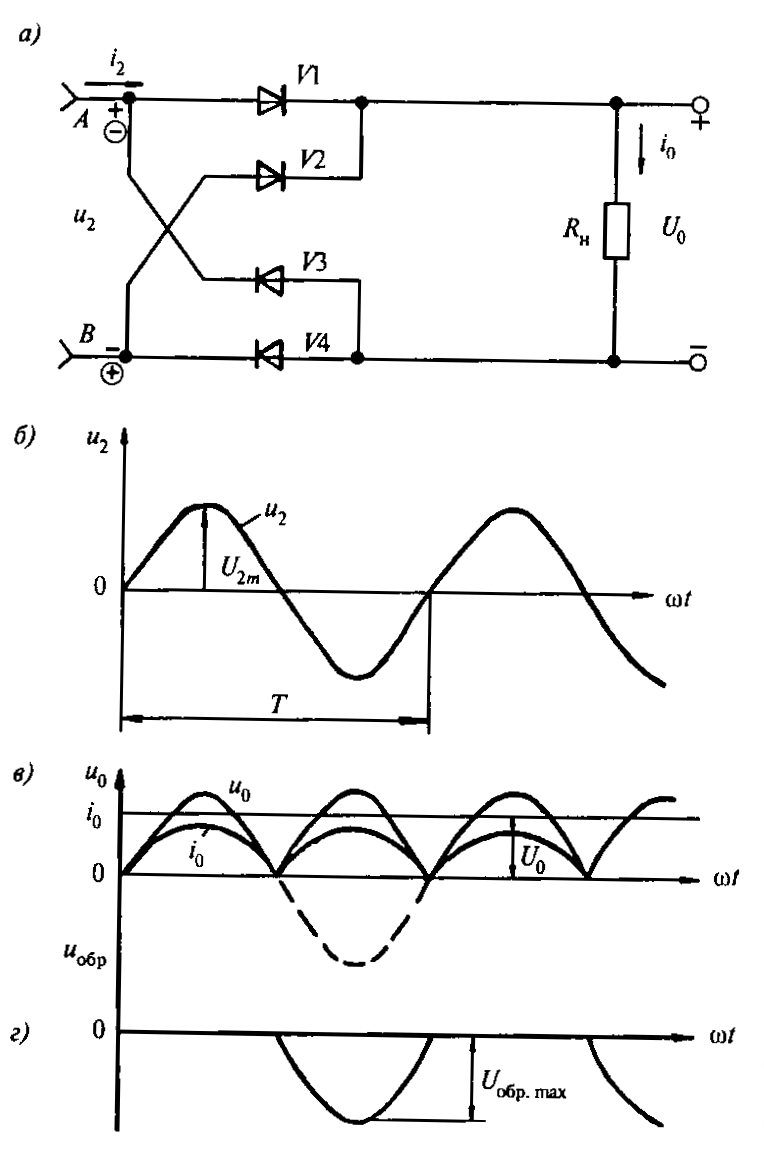

Рис. 2.1. Схема однофазного мостового выпрямителя (а)и его временные диаграммы (б-г)

Как видно из рис. 2.1,в,выпрямленное напряжение имеет пуль­сирующий характер. Разложение такой периодической функции в ряд Фурье показывает, что она состоит из суммы постоянной составляющей(U)и четных гармонических составляющих, т.е.

Для оценки качества выпрямленного напряжения пользуют­ся коэффициентом пульсации К_п, который равен отношению амплитудного значения первой гармоники выпрямленного на­пряжения U_m1к постоянной составляющей, равной среднему зна­чению выпрямленного напряженияU:

При мостовой схеме выпрямителя U_m1=2/3U, тогда K_п= 0,б7, и коэффи­циент пульсации можно вычислить по формуле:

гдет — числофаз. Для исследуемого выпрямителя т = 2:

Для питания большинства электронных устройств напряже­ние такой формы не обеспечивает нормальную работу, поэтому пульсации стремятся уменьшить до заданного уровня. Устрой­ства, с помощью которых достигается снижение пульсаций, называют сглаживающими фильтрами.

В зависимости от принципа действия и используемыхэле­ментов сглаживающие фильтры разделяют на активные и пас­сивные. Простейшимпассивным фильтром является емкостной фильтр, исследуемый в данной работе (рис.2).

При подключении конденсатора параллельно нагрузке пуль­сирующий ток распределитсяследующим образом: переменная составляющая пройдет через конденсатор, так как онобладает малым сопротивлением для всех гармоник тока, а постоянная составляющая — черезR_н.Коэффициент пульсации К_пф в дан­ном случае можно определить по формуле (рис. 2.3)

Зависимость среднего значения выпрямленного напряжения отсреднего значения тока нагрузки I, то есть U=f(I)называ­ютвнешней характеристикой выпрямителя. Вид внешних харак­теристик выпрямителя без фильтра и с емкостным фильтром показан на рис. 2.4.

Рассмотрим внешнюю характеристику выпрямителя без сгла­живающего фильтра. Без учета падений напряжения на элемен­тах выпрямителя напряжение Uсвязано с напряжением U₂ со­отношением U=0,9U₂.

Для реального выпрямителя это соотношение справедливо при токе нагрузки I=0. При I ≠ 0 при протекании токов через элементы выпрямителя (диоды, соединительные провода, ис­точник U₂)на них создаются падения напряжения, вследствие чего выпрямленное напряжениеUуменьшается (рис. 2.4). Уве­личение тока I приводит к большим падениям напряжения на элементах выпрямителя и, соответственно, к снижению напряже­ния U.Поэтому внешняя характеристика выпрямителя имеет падающий характер.

Рис. 2.4. Внешние характеристики однофазного выпрямителя (U=f(I): 1 — без фильтра; 2—с фильтром

При наличии емкостного фильтра при холостом ходе (I = )конденсатор заряжается до амплитудного значения напряжения U_2m,т.е.U = √2U₂. При увеличении тока нагрузки I снижение напряженияUсвязано с более быстрым разрядом конденсато­ра. Поэтому наклон внешней характеристики выпрямителя с емкостным фильтром больше, чем без фильтра.

Однофазный мостовой выпрямитель (диодный мост)

Однофазный мостовой выпрямитель является двухполупериодным
выпрямителем. Существенно отличие такой схемы (от однополупериодной) заключается в том, что напряжение на нагрузку подается в каждый полупериод. Из-за удвоенного количества диодов ограничено его применение
при низких напряжениях. Трансформатор в такой схеме используется наиболее
полно.

Рис. 2 — Схема и принцип работы диодного моста

Как видно из приведенного рисунка в схеме задействовано четыре полупроводниковых выпрямительных элемента, которые соединены таким образом, что при каждом полупериоде работают только двое из них. Распишем подробно, как происходит процесс:

• На схему приходит переменное напряжение . Во время положительного полупериода образуется следующая цепь: VD4 – R – VD2. Соответственно, VD1 и VD3 находятся в запертом положении.
• Когда наступает очередность отрицательного полупериода, за счет того, что меняется полярность, образуется цепь: VD1 – R – VD3. В это время VD4 и VD2 заперты.
• На следующий период цикл повторяется.

Как видно по результату (рис. 2,б), в процессе задействовано оба полупериода и как бы не менялось напряжение на входе, через нагрузку оно идет в одном направлении. Такой принцип работы выпрямителя называется двухполупериодным.

Его преимущества очевидны:

• Поскольку задействованы в работе оба полупериода, существенно увеличивается КПД (практически вдвое).
• Пульсация на выходе мостовой схемы увеличивает частоту также вдвое (по сравнению с однополупериодным решением).
• Как видно из графика (рис. 2,б), между импульсами уменьшается уровень провалов, соответственно сгладить их фильтру будет значительно проще.
• Величина напряжения на выходе выпрямителя приблизительно такая же, как и на входе.

Помехи от мостовой схемы незначительны, и становятся еще меньше при использовании фильтрующей электролитической емкости. Благодаря этому такое решение можно использовать в блоках питания, практически, для любых радиолюбительских конструкций, в том числе и тех, где используется чувствительная электроника.

Заметим, совсем не обязательно использовать четыре выпрямительных полупроводниковых элемента, достаточно взять готовую сборку в пластиковом корпусе.

Рис. 3 — Диодный мост в виде сборки

Такой корпус имеет четыре вывода, два на вход и столько же на выход. Ножки, к которым подключается переменное напряжение, помечаются знаком «~» или буквами «AC». На выходе положительная ножка помечается символом «+», соответственно, отрицательная как «-».

На принципиальной схеме такую сборку принято обозначать в виде ромба, с расположенным внутри графическим отображением диода.

На вопрос что лучше использовать сборку или отдельные диоды нельзя ответить однозначно. По функциональности между ними нет никакой разницы. Но сборка более компактна. С другой стороны, при ее выходе из строя поможет только полная замена. Если же в этаком случае используются отдельные элементы, достаточно заменить вышедший из строя выпрямительный диод.

Описание выпрямителей

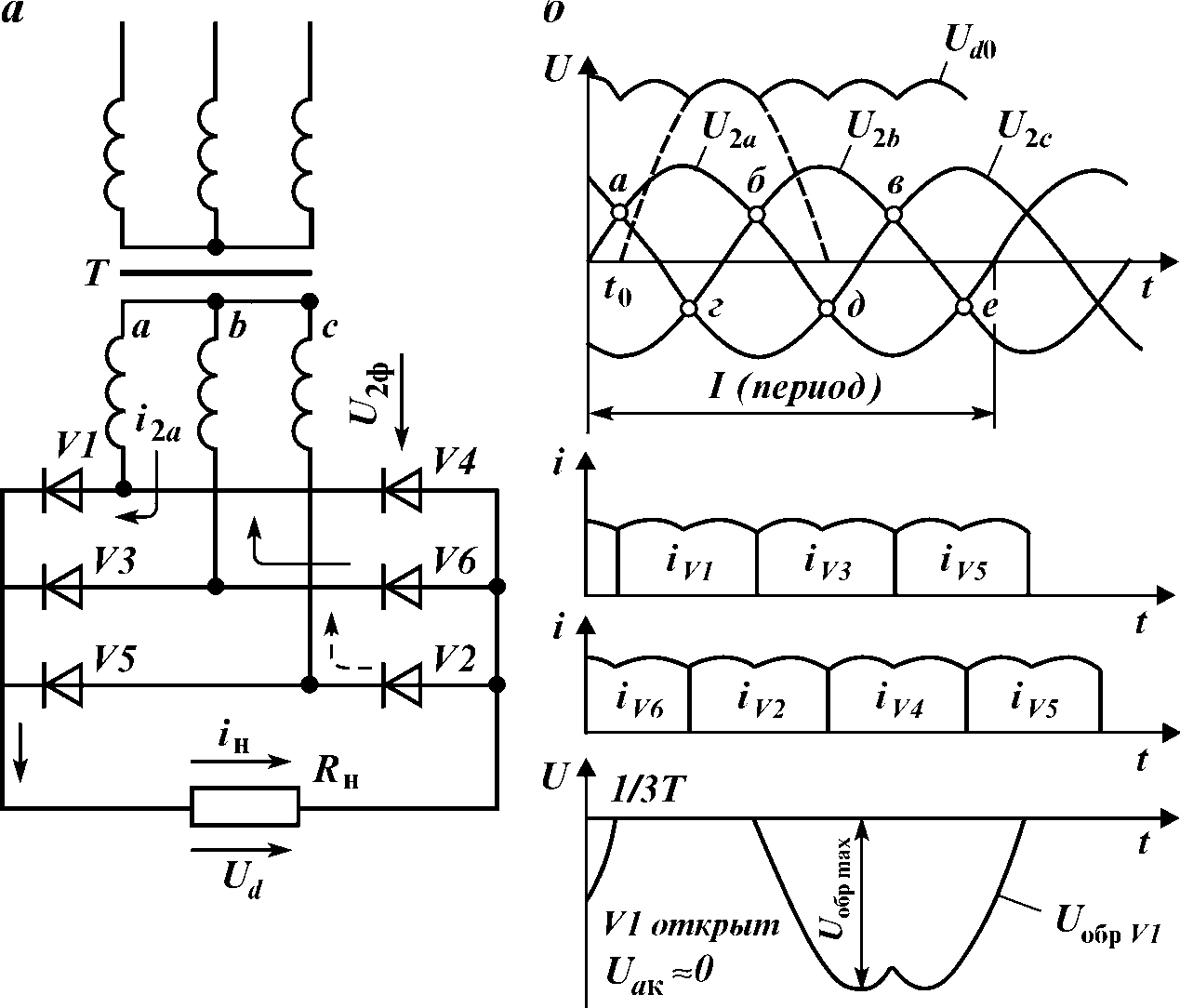

Трехфазный мостовой выпрямитель Основное отличие устройств от своих однофазных аналогов проявляется в следующем:

• первые устанавливаются в линиях 220 Вольт и служат для получения постоянных токов незначительной величины (до 50-ти Ампер);
• трехфазные выпрямители используются в цепях, где рабочие (выпрямленные) токи существенно превышают этот показатель и достигают нескольких сотен Ампер.
• в сравнении с однофазными образцами эти приборы имеют более сложное устройство.

Известны схемы выпрямления трехфазного напряжения, позволяющие получить на выходе минимальный уровень пульсаций.

В электротехнике они называются «трехфазные мостовые выпрямители», так как по способу открывания диодов, управляемых полярностью напряжения, они напоминают мост через реку с односторонним движением. Только направление потока электронов в них чередуется с частотой 50 Гц, недоступной для проезда машин поочередно в каждую из сторон.

Классификация по назначению и устройству

Разбираемся с электроизмерительными приборами

Выпрямители переменного тока разделяют на несколько различных видов, в зависимости от характеристик, использования периодов переменного тока, схем, по количеству фаз и типу пропускающего элемента. В общем виде классификация имеет следующий вид:

• По количеству периодов, задействованных в работе (одно,- и двухполупериодные, а также с полным и неполным использованием волны);
• По типажу устройства делят на включающие электронный мост, умножающие напряжение, с наличием или отсутствием трансформаторов;
• По количеству фаз разделяют на однофазные, двух, трех,- и N-фазные;
• Согласно типу устройства, пропускающего синусоиду, делят на полупроводниковые диодные и тиристорные, механические и вакуумные, ртутные;
• По виду пропускаемой волны делят на импульсные, аналоговые и цифровые.

Однополупериодный выпрямитель (четвертьмост)

Представляет собой простейшее устройство, преобразовывающее сигнал из переменного электрического тока в постоянный. Таким образом происходит сглаживание уровня сигнала. Схема построена на одном полупроводниковом вентиле (диоде). Редко применяется в промышленности, так как для питания автоматики и аппаратуры требуется добавление в цепь питания фильтров, которые бы сглаживали полуволну. Поэтому размеры и масса устройств на базе данного выпрямителя выходят слишком значительными. Не подходит к электрическому току с промышленной частотой сигнала в 50-60 Герц.

Такая схема выпрямителя используется в импульсных БП. Требуется для компьютерной техники и с высокой частотой сигнала – около 10 Герц. Также применяется в промышленности для выпрямления высокочастотного тока.

Устройство отличается следующими достоинствами:

• Высокая частота пульсация;
• Повышенная нагрузка на выпрямляющее устройство;
• Ухудшение работы трансформатора вследствие намагничивания;
• Невысокий показатель соотношения габаритов к мощности.

Достоинство – дешевизна.

Однополупериодный выпрямитель

Два четвертьмоста параллельно

Данная схема состоит из двух четвертьмостов с одним периодом, которые работают независимо один от одного, на одну мощность. Принцип работы заключается в распараллеливании полуволны на 2 части. При первом временном промежутке происходит на одну половину, затем через часть схемы.

Два полных моста последовательно

Это двухфазная схема, которая включает два последовательных диодных моста. При этом электродвижущая сила равняется удвоенной относительно полного моста с одной фазой. Относительно сопротивление увеличивается в 4 раза.

Двухполупериодный выпрямитель, мостовая схема

В таком устройстве диодные мосты подключается ко вторичной обмотке трансформирующего прибора. Полупроводниковые элементы работают попарно, каждый со своей очередностью, пропуская только положительную или отрицательную полуволну. Таким образом частота колебания мощности, которая была выпрямлена, вдвое выше частоты тока в сети.

Три полных моста параллельно (12 диодов)

Это менее распространенная схема, состоящая из 12 параллельно соединенных диодов. По большинству характеристик значительно превосходит другие выпрямители напряжения. При прохождении электрического тока через всю схему исходящее напряжение выходит без пульсаций.

Три полных моста последовательно

Последовательная схема с двенадцатью диодами представляет собой трехфазный выпрямитель тока. Сопротивление в ней эквивалентно трем диодным мостам, в каждом из которых уровень сопротивления равен 3R. Таким образом, общий уровень препятствия движению заряженных частиц приблизительно равен 9R. В то время как частота колебаний в 6 раз выше, чем такая же от поступающего сигнала. Достоинством такого выпрямителя является наибольшая средняя электродвижущая сила, поэтому он часто используется в источниках мощности с большим выходным напряжением.

Трехфазная схема выпрямления

Устройства с тремя входящими фазами являются достаточно распространенными. Они обрезают часть волны, за счет чего значительно снижают колебания. Наиболее популярна трехдиодная схема Миткевича и шестидиодная схема Ларионова.

Трехфазные выпрямители

ТРЕХФАЗНЫЙ МОСТОВОЙ УПРАВЛЯЕМЫЙ ВЫПРЯМИТЕЛЬ

ТРЕХФАЗНЫЙ МОСТОВОЙ УПРАВЛЯЕМЫЙ ВЫПРЯМИТЕЛЬ

Такие УВ наиболее широко распространены в области средних и больших мощностей, что связано с их высокими энергетическими и эксплуатационными характеристиками. Вентили схемы (рис. 4) образуют две группы: катодную (VD1,VD3,VD5) и анодную, и нагрузка оказывается подключенной к двум фазам вторичной обмотки трансформатора. Можно также считать, что нагрузка получает питание от двух последовательно включенных нулевых трехфазных схем выпрямления.

Особенностью схемы управления таким УВ является то, что она должна обеспечивать подачу сигналов управления при включении схемы, а также в некоторых других случаях — одновременно на два тиристора из разных групп. Приработа УВ на активную и индуктивную нагрузку одинакова

и полностью совпадает с режимом неуправляемого выпрямителя; при имеют место различия.

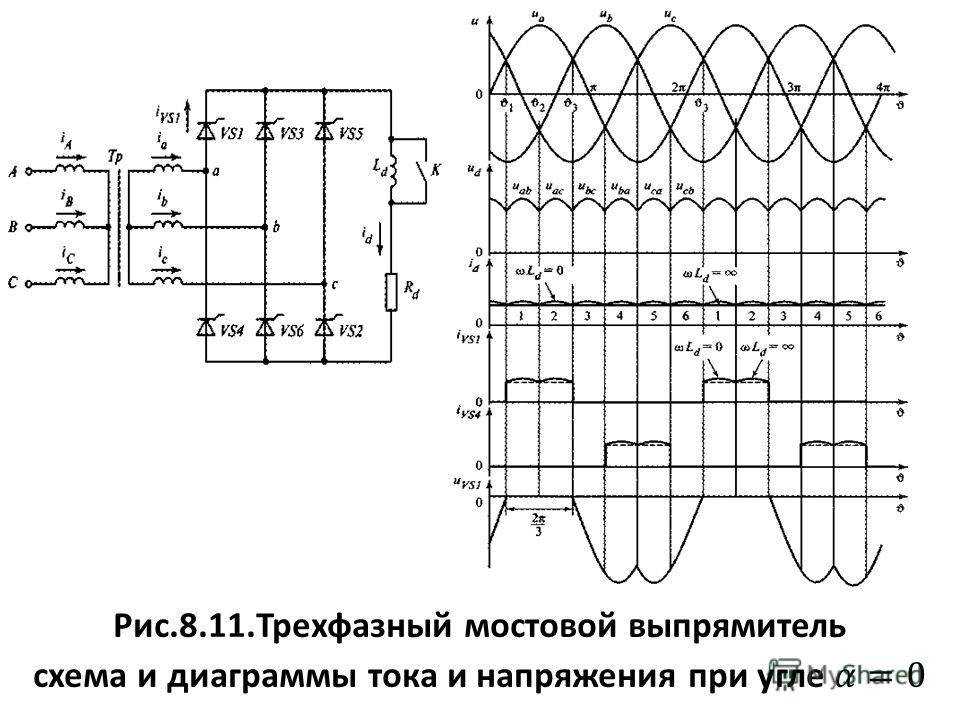

На рис. 5 показаны диаграммы работы трехфазного мостового УВ на активную нагрузку при. Как видно из диаграмм, при

кривыенепрерывны (уголотсчитывается от точки пересечения

фазных напряжений). По мере увеличениязначения уменьшаются по закону

где

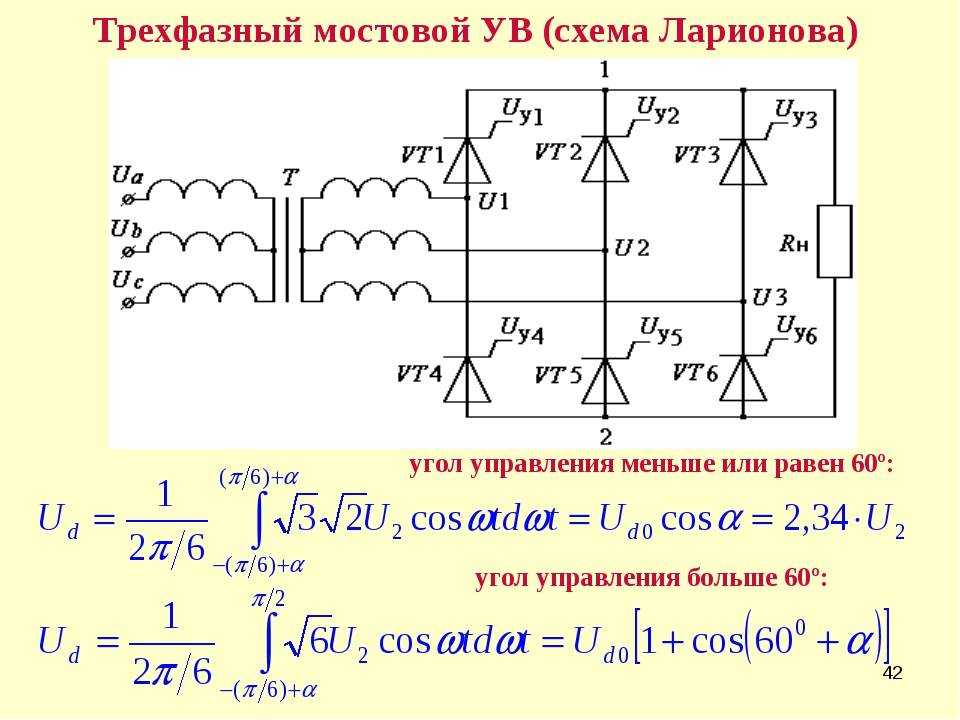

Рис. 4. Трехфазный мостовой УВ

Рис. 5. Диаграммы работы трехфазного мостового УВ на активную нагрузку

при различных углах регулирования

Уголявляется критическим и при дальнейшем его увеличении в

кривыхипоявляются паузы, т. е. наступает режим работы УВ с прерывистым выпрямленным током (при активной нагрузке!). Для обеспечения этого режима на управляющие электроды тиристоров следует подавать либо сдвоенные импульсы с интервалом, либо удлиненные шириной не менее(показано на диаграмме для). Например, для

того чтобы открыть тиристор VD1

в моменти обеспечить цепь тока, необходимо подать такой же сигнал наVD6. После того как разность мгновенных напряженийстанет равной нулю, оба тиристора

закроются, а в момент времени t3

должен вступить в работуVD2, который откроется только при наличии повторного управляющего сигнала наVD1 или при длительности его более

Для режима прерывистых токов

При работе трехфазного мостового УВ на индуктивную нагрузку режим работы существенно изменяется (рис. 6). Так, ток в нагрузке остается (при данном) неизменным, каждый тиристор работает 1/3 периода, но переход тока с одного тиристора на другой происходит не в момент равенства фазных напряжений, а со сдвигом на угол а.Токи во вторичных, a следовательно, и в первичных обмотках представляют собой прямоугольные импульсы длительностью 1/3 периода одного и столько же другого направления. Сигналы управления подаются на тиристоры в соответствии с графиком 6, б, но при запуске схемы необходимо выполнить условие одновременной подачи сигнала на оба тиристора. С увеличением уменьшаются средние значенияно припереходс кривой

одного линейного напряжения на кривую другого происходит в пределах положительной полярности участков этих линейных напряжений, поэтому кривыеи его среднее значение одинаковы при активной и индуктивной нагрузках.

Рис. 6. Диаграмма работы трехфазного мостового УВ на индуктивную нагрузку.

При в кривой(на рис. 7, показаны кривые линейных напряжений, так как именно они формируют напряжение на нагрузке) появляются участки с отрицательным напряжением, происходит более интенсивное снижениеПриэти площадки равны между собой и

. Поэтому для индуктивной нагрузки, а регулировочная характеристика трехфазной мостовой схемы имеет вид, показанный на рис. 8 (кривая а).

Рис. 7. Диаграммы работы трехфазного мостового УВ при различных углах

регулирования

Рис. 8. Регулировочные характеристики трехфазного УВ

На диаграмме (рис. 6, г) показан график изменения прямого и обратного напряжения на одном из вентилей. Эти напряжения не могут превышать, т.е. определяются линейным напряжением вторичной

обмотки трансформатора. Следует отметить, что в принципе данная схема может применяться без специального трансформатора, получая питание непосредственно от сети.

При работа схемы возможна, но уже в инверторном режиме,

когда происходит преобразование энергии источника постоянного тока,

Другие типы выпрямителей

Двухфазный двухполупериодный выпрямитель

Двухфазный двухполупериодный выпрямитель представляет из себя два параллельно соединенных однофазных однополупериодных выпрямителя. Характеризуется улучшенным использованием трансформатора и сглаживающего фильтра. Другое название такого выпрямителя – выпрямитель со средней точкой.

 Рис. 4 – Схема двухфазного двухполупериодного выпрямителя

Однофазный выпрямитель с удвоением напряжения

Однофазный выпрямитель с удвоением напряжения представляет собой последовательное соединение однополупериодных выпрямителей. В первом полупериоде через диод VD1 заряжается конденсатор C1, а во втором полупериоде через диод VD2 заряжается конденсатор C2. Выходное напряжение представляет собой сумму напряжений на конденсаторах – удвоенную амплитуду напряжения вторичной обмотки.

 Рис. 5 – Схема однофазного выпрямителя с удвоением напряжения

Трехфазный выпрямитель с нулевой точкой

Трехфазный выпрямитель с нулевой точкой обладает значительно меньшими пульсациями выходного напряжения и их утроенной частотой по сравнению с однофазным двухполупериодным выпрямителем. Этой позволяет упростить фильтр а иногда и вообще обойтись без него. Но такой схеме присуще подмагничивание трансформатора постоянным током, что ухудшает его использование.

 Рис. 6 – Схема трехфазного выпрямителя с нулевой точкой

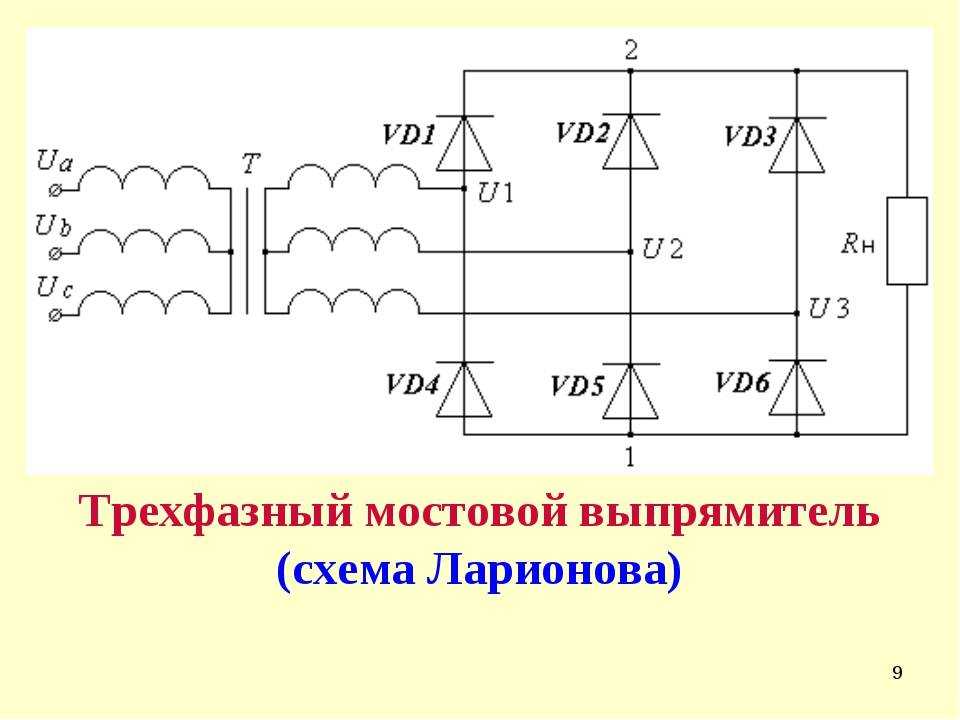

Трехфазный мостовой выпрямитель

Трехфазный мостовой выпрямитель (схема Ларионова) по сравнению с предыдущей схемой характеризуется отсутствием подмагничивания трансформатора, еще меньшим коэффициентом пульсаций, и их вдвое большей частотой.

  Рис. 7 – Схема трехфазного мостового выпрямителя

Таблица 1

Основные характеристики схем выпрямителей при работе на резистивную нагрузку

Характеристика	Тип выпрямителя
Однофазный со средней точкой	Однофазный мостовой	Трехфазный с нулевой точкой	Трехфазный мостовой
Действующее напряжение вторичной обмотки (фазное),
Действующий ток вторичной обмотки,
Действующий ток первичной обмотки,
Расчетная мощность трансформатора,
Обратное напряжение на диоде,
Среднее значение тока диода,
Действующее значение тока диода,
Амплитудное значение тока диода,
Частота основной гармоники пульсаций
Коэффициент пульсаций выходного напряжения,

• – расчетное значение напряжения на нагрузке
• – число последовательно включенных диодов
• – прямое падение напряжения на диоде
• – среднее значение выпрямленного напряжения
• – расчетное значение тока через нагрузку
• – коэффициент трансформации
• – расчетное значение мощности нагрузки
• – частота питающей сети
