Как заменить провод ПУГНП

Имеющаяся в жилом или производственном помещении проводка кабелем ПУГНП не соответствует современным стандартам по пожароопасности, горючести и пробойному напряжению изоляции.

Электрическую разводку следует заменять современными электрокабелями, которые выпускаются с характеристиками согласно ГОСТам, предназначены для монтажа силовых и осветительных сетей в жилых и производственных зданиях. Провода укладывают в штробах, без гофр, выдерживая 1 см от наружной поверхности стены, возможны различные технические решения.

Вам это будет интересно Особенности нагревательного кабеля

Силовой кабель ВВГ с маркировкой

Важно! Главное в надёжной электрической проводке — найти хорошего профессионала. Заниматься проведением электротехнических работ должен специально обученный специалист с допуском к электромонтажным работам и с соответствующим опытом

Кабели ВВГ

Проводники, передающие и распределяющие электроэнергию с напряжением до 1000 В. Внешняя изоляция из поливинилхлорида, чаще чёрного цвета. Жилы гибкие одно- и многопроволочные. Цвет жил: РЕ — желто-зелёный, N — голубой/белый с голубой полосой, Ф — белый.

Важно! Для квартир применяются изделия с сечением 6 мм2, для частных домов — 16 мм2. Модификации кабеля:

Модификации кабеля:

АВВГ — с алюминиевой жилой;
ВВГП — плоское сечение;
ВВГнг —с огнеупорной оболочкой;
ВВГз — резиновая изоляция между отдельными жилами.

Кабель ВВГнг- LS.Важно! Электропровод подходит для монтажа открытой (в коробах) и закрытой проводки. Срок службы 30 лет

Кабель NYM

Электроизделие с 1–5 медными жилами в ПВХ изоляции. Между жилами имеется резиновое уплотнение, обеспечивающее термостойкость, влагостойкость и прочность. Электрокабель предназначен для монтажа силовых и осветительных сетей в промышленных и жилых помещениях.

Кабель NYM 3×2,5

Можно ли использовать его в работе

Если есть возможность, то лучше, конечно, воспользоваться другими видами кабеля, например тем же ВВГ или, для временных работ, ПВС

Но при режиме жесткой экономии или отсутствии других проводов можно, разумеется, воспользоваться и ПУНП, приняв разумные меры предосторожности

Во-первых, у этого кабеля надо всегда замерять сечение, например, штангенциркулем. Верить маркировке в его случае нельзя вообще. Либо исходить из того, что ПУНП сечением 2.5 мм соответствует ВВГ сечением 1.5 мм. Таким образом, если вы подключите этим кабелем торшер или лампу, ничего плохого не случится. Маломощный потребитель вроде современного телевизора или компьютера, отличающихся небольшим электропотреблением, ПУНП тоже выдержит.

Главное: этим кабелем НЕЛЬЗЯ подключать никакие нагревательные приборы. Абсолютно исключены мощные — электроплита, бойлер и тому подобное. Нежелательны микроволновки, тостеры и чайники. И, разумеется, абсолютно недопустимо одновременное включение в сеть по этому кабелю нескольких мощных приборов.

Провод должен быть проложен по негорючей поверхности — бетону, кафелю или гипсу. Нельзя вмуровывать этот провод в стену без гофротрубы, из которой его при необходимости можно легко выдернуть. Нельзя использовать на открытом воздухе без защитной оболочки. Нельзя прокладывать в земле, например на даче — перерубить его лопатой ничего не стоит. Нельзя прокладывать этот провод пучками, так как из-за тонкой изоляции он легко «пробивается», а при прокладке пучком — хорошо горит. Нельзя монтировать методом скрутки, то есть не на клеммниках. Нельзя соединять с алюминием иначе как через клеммник. Не рекомендуется делать на его базе самодельные удлинители.

Но при тщательно выверенных токовых нагрузках, хорошем качестве соединений и проверенном сечении провод ПУНП вполне может сослужить вам хорошую службу.

Монтаж

Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.

Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.

Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).

При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.

При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):

Сечение жилы, кв. мм	0,75	1,0	1,5	2,5	4,0	6,0
Диаметр жилы, мм	0,98	1,13	1,38	1,78	2,26	2,76
Мощность/Сила тока, кВт/А для одного провода	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36	10,12/46
Два провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34	9,02/41
Три провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31	8,14/37
Четыре или больше проводов	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27	7,7/35

В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.

Технические характеристики и причина опасности провода ПУНП

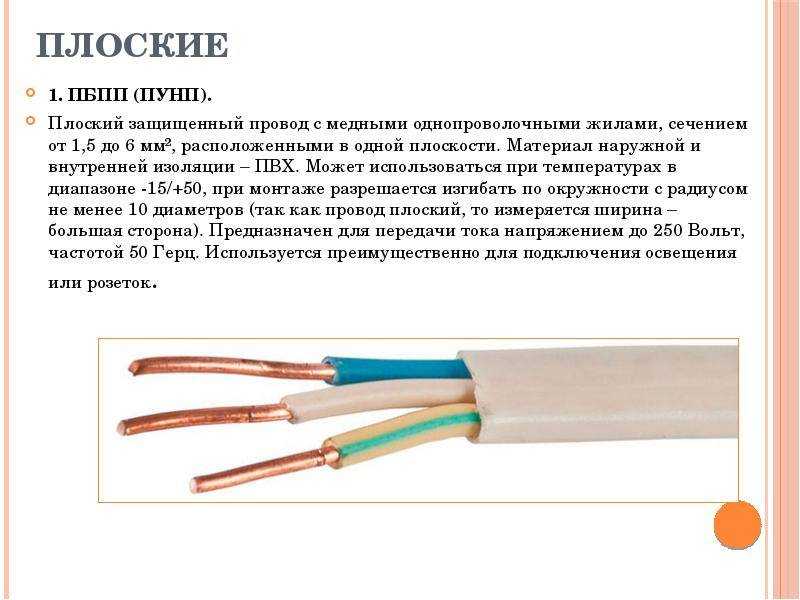

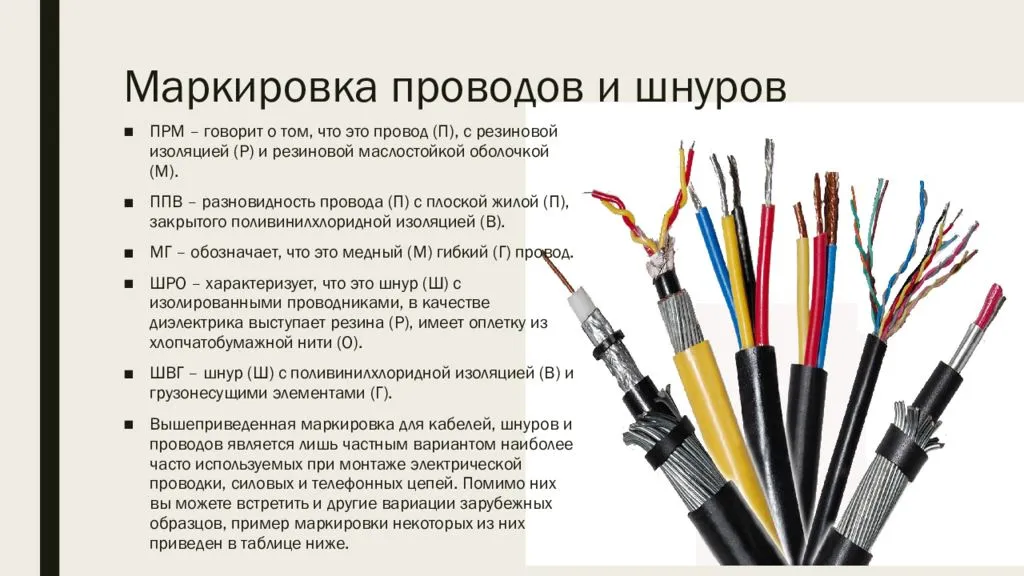

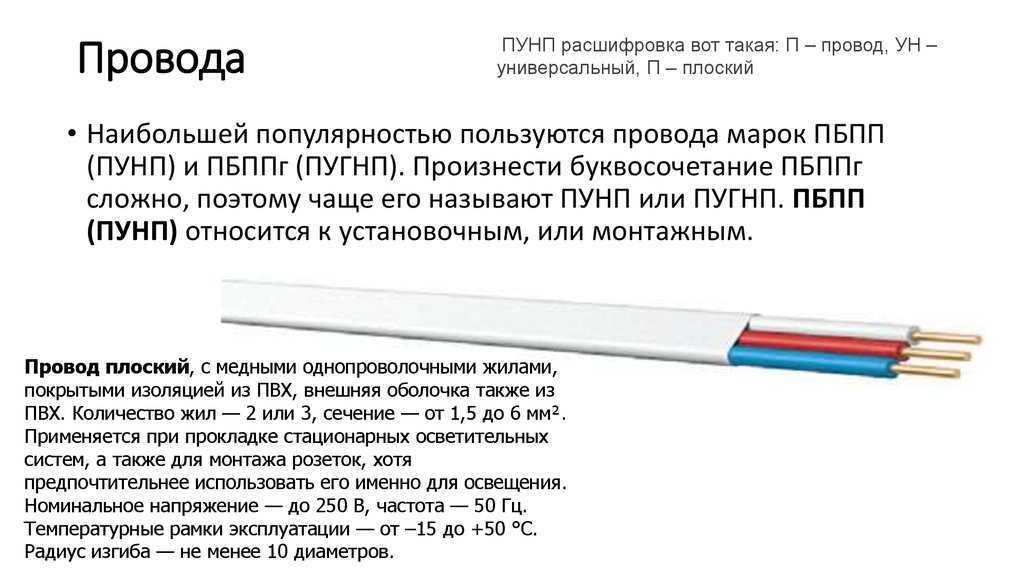

Расшифровка аббревиатуры ПУНП выглядит следующим образом: П – провод, УН – универсальный, П – плоский.

Данный вид проводника прославился своей электро-, а также пожароопасностью и как следствие – получил множество негативных отзывов в интернете.

Далее мы расскажем читателям сайта Сам Электрик о технических характеристиках провода ПУНП и причиной запрета на отечественном рынке кабельной продукции.

Основные параметры

Итак, первым делом поговорим о том, какие технические характеристики у данного проводника. Среди наиболее важных параметров для бытового применения следует выделить:

материал жил – медь, соответственно проводник жесткий;
изоляция жил/внешняя оболочка – поливинилхлоридный пластик (ПВХ)/ПВХ;
цвет изоляции в соответствии с утвержденной стандартами ГОСТ цветовой маркировкой проводов;
номинальное напряжение – до 250 Вольт;
номинальная частота – до 50 Гц;
температура эксплуатации — от -15°С до +50°С;
допустимый нагрев жил провода – до 70°С;
поперечное сечение жил – от 1,0 до 4,0 мм2;
количество токоведущих жил – 2 либо 3;
срок службы – до З0 лет;

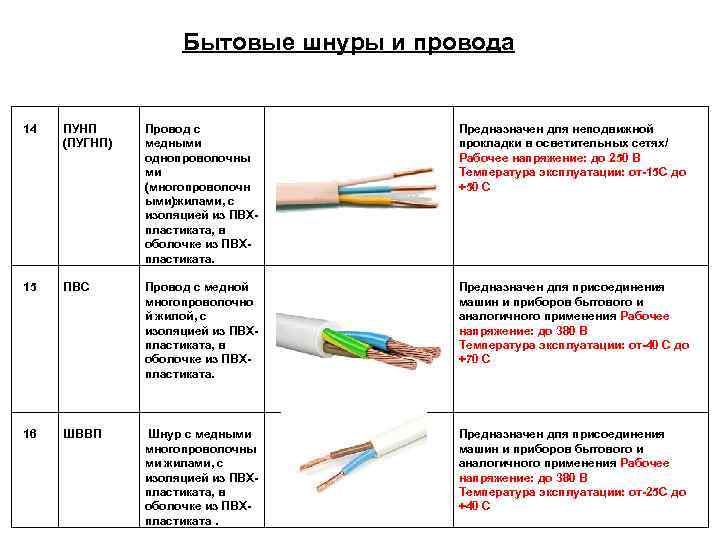

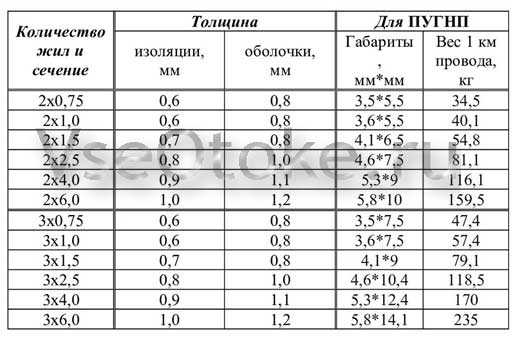

Что касается удельного веса на 1 метр длины провода ПУНП, с данной технической характеристикой мы рекомендуем ознакомиться в таблице:

Вот мы и предоставили описание самых важных параметров данного проводника

Теперь поговорим о более важном вопросе – почему запретили ПУНП и где он может использоваться в бытовых целях

В чем опасность использования

Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током.

Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.

К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).

Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2.

Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к.

ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.

Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.

Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции.

Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения.

Рекомендуем прочитать:

обзор проблемы использования данного проводника

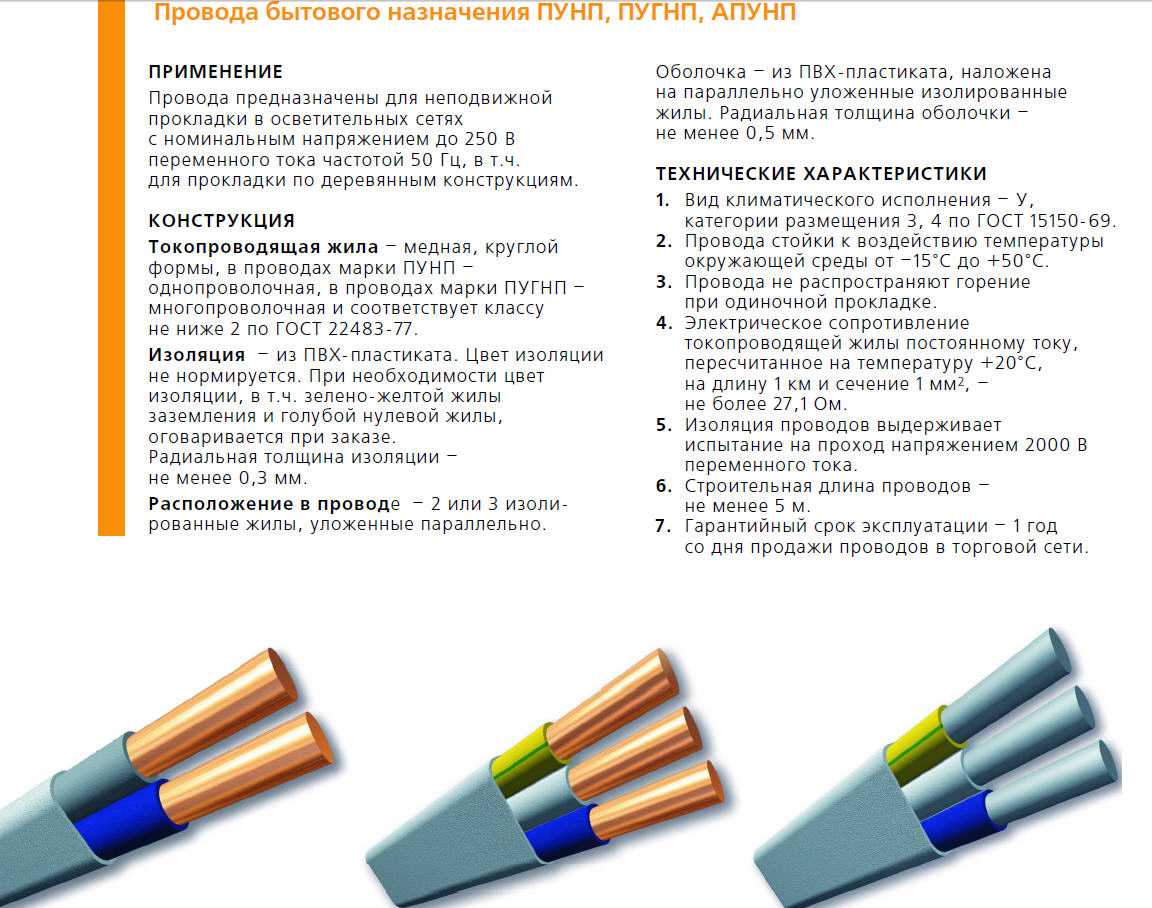

Кабель ПУГНП: технические характеристики

В зависимости от толщины несущей жилы и типа проводника, указанный кабель имеет следующие характеристики.

В первую очередь, его токопроводящая мощность, которая у всех типов данного провода должна составлять не более 250 Вольт. Такое напряжение соответствует бытовой сети, поэтому чаще всего кабель используется для электроснабжения осветительных приборов или слаботочных бытовых приспособлений.

Вторым параметром будет сечение несущих жил и их количество. В зависимости от решаемой задачи, кабель бывает двух и трехжильным, каждая из которых выполняет определенную функцию. Например, в изделии с двумя сердечниками один является проводником фазы, а второй – ноля. В трехжильной арматуре первых два провода исполняют те же функции, а третий – подключается к заземлению. Сечение проволоки – это параметр, влияющий на уровень сопротивления течению тока и силе напряжения, которое можно подавать на концы. Самими распространёнными из них являются 1,5 и 2,5 мм2. Оба диаметра рассчитаны на работу с напряжением до 250 Вольт.

Изоляция ПВХ

Третьей составляющей конструкции кабеля является его изоляция, которая имеет два уровня. Первый слой ПВХ пленки расположен непосредственно на каждой жиле, обеспечивая защиту от соприкосновения проводников между собой. Изоляция непрерывна на всей длине кабеля, поэтому для подключения арматуры к источнику тока необходимо удалить материал, используя специальный инструмент.

Важно! Все работы по прокладке проводов должны проводиться на обесточенной линии, с использованием специального диэлектрического инструмента и средств индивидуальной защиты от поражения током. Стоит отметить, что такие действия могут осуществлять только специализированные организации, имеющие аттестованный персонал, прошедший инструктаж и проверку знаний техники безопасности на энергоустановках. Наружная обмотка кабеля также выполнена из ПВХ материала, белого или черного цвета с маркирующей синей или красной полосой, которая указывает на техническую принадлежность изделия

На поверхности также указывается классификация провода, количество жил и их сечение, а также тип устойчивости к температурам. Внешняя оболочка более толстая, чем внутренняя, поэтому она выполняет функции по обеспечению защиты от механических повреждений всей магистрали, ее перегрева и других деформаций в процессе монтажа и дальнейшей эксплуатации. Благодаря специальному материалу, который используется в процессе производства, наружная и внутренняя оболочки не поддерживают горение и являются самозатухающими, поэтому в случае возникновения аварийной ситуации или короткого замыкания провод не будет источником возгорания и распространения огня

Наружная обмотка кабеля также выполнена из ПВХ материала, белого или черного цвета с маркирующей синей или красной полосой, которая указывает на техническую принадлежность изделия. На поверхности также указывается классификация провода, количество жил и их сечение, а также тип устойчивости к температурам. Внешняя оболочка более толстая, чем внутренняя, поэтому она выполняет функции по обеспечению защиты от механических повреждений всей магистрали, ее перегрева и других деформаций в процессе монтажа и дальнейшей эксплуатации. Благодаря специальному материалу, который используется в процессе производства, наружная и внутренняя оболочки не поддерживают горение и являются самозатухающими, поэтому в случае возникновения аварийной ситуации или короткого замыкания провод не будет источником возгорания и распространения огня.

Для решения некоторых задач изготавливаются провода на жесткой основе, из цельной не плетеной медной проволоки. Такое изделие обладает лучшими характеристиками по токопроводящим свойствам, но его гибкость намного ниже, чем у многожильного проводника из множества тонких прутков.

Некоторые особенности, или почему от него отказались

В настоящее время ТУ 16.К13–020–93, по которому делался ПУНП, отменено как не соответствующее современному ГОСТу 23286–78, регламентирующему параметры кабельной продукции. Дело в том, что означенное ТУ допускало отклонение до 30% (!) от заявленного сечения, чем и пользовались многие недобросовестные производители. На практике это означало, что провод номинальным сечением 2.5 мм, уже уложенный в стене, на самом деле имел сечение 1.7 мм. При попытке включить в такую розетку достаточно мощный потребитель, например электрокамин, провод не выдерживал нагрузки, нагревался, оболочка плавилась — и происходило замыкание. Есть информация, что примерно половина всех пожаров, произошедших из-за некачественной электропроводки, происходила по вине этого провода.

Кроме того, производители часто также занижали и толщину изоляционного слоя, и без того небольшую — 0.4 мм по номиналу. В некоторых случаях она доходила до 0.3 мм. В сочетании с заниженным сечением это никак не способствовало электробезопасности и надежности данного изделия.

Поэтому Техническим циркуляром № 17 Ассоциации Росэлектромонтажа в 2007 году ТУ 16.К13–020–93 было отменено. К сожалению, данный циркуляр не является государственным нормативным актом, и с точки зрения закона провод ПУНП можно производить легально. Хотя применять на практике на объектах, проходящих официальную приемку, уже нельзя.

Поэтому этот кабель до сих пор можно найти на прилавках магазинов. ПУНП дешевле, легче, гибче и удобнее в монтаже, чем его ближайший «лицензированный» аналог — ВВГ — это и есть причина сохранившегося спроса на него. А если есть спрос — будет и предложение.

В чем заключается опасность провода ПУНП

Статистика пожаров показывает, что количество возгораний из-за неисправных электроприборов, розеток и других устройств составляет около 40% от общего количества возгораний электротехнических изделий. БОльшая часть причин аварий приходится на кабельно-проводниковую продукцию. Причины этого в неправильном выборе сечения токопроводящих жил, устройств защиты и некачественных кабелях, изготовленных с заниженным сечением и изоляцией, сделанной из вторсырья.

Самыми известными марками кабельно проводниковой продукции ненадлежащего качества являются ПУНП и АПУНП, изготовленные не по действующему ГОСТу, а по отменённым техническим условиям. Несмотря на то, что ТУ 16.К13-020-93 давно отменены, некоторые производители продолжают ими пользоваться и производить кабель ПУНП, но под другим названием и он продаётся на оптовых базах и даже некоторых магазинах.

Есть ряд причин, по которым провод ПУНП запрещен к выпуску и эксплуатации.

1. Заниженное сечение жил

Провода ПУНП не отвечают условиям действующих нормативов по требованиям к сопротивлению токопроводящих жил. Так изготовление провода ПУНП по ТУ 16.К13-020-93 не соответствует ГОСТ 22483-77, в котором прописаны требования к токопроводящим жилам проводов и кабелей.

По отменённым техусловиям для экономии материала и уменьшения себестоимости провода допускается выпуск кабелей с заниженным сечением токопроводящей жилы на 30% от указанного. Естественно, большинство производителей именно так и поступают.

В частности, медная жила сечением 2,5мм и, согласно ПУЭ, рассчитанная на номинальный ток при открытой прокладке 30А, может иметь реальное сечение 1,75мм и перегреваться при токе выше 25А.

В результате электропроводка, выполненная этими проводами, будет перегреваться, изоляция станет мягкой или даже расплавится. Это приведёт к короткому замыканию и пожару.

2. Толщина оболочки и изоляции жил

Согласно требованиям действующего ГОСТа толщина изоляции должна быть не менее 0,4-0,5мм. Этого достаточно для обеспечения длительной безаварийной работы оборудования. В отличие от этих стандартов, ТУ 16.К13-020-93 допускают изготовление проводов с изоляцией толщиной 0,3мм.

Такая оболочка легче повреждается при монтаже и размягчается в случае перегрева.

3. Изоляция из горючего материала

Изоляция и оболочка кабелей марок ПУНР, ТРБН и других, изготовленная из полиэтилена, является легковоспламеняемой. Из-за этого перегрев или замыкание в одном месте приводит к воспламенению всего провода.

Вопрос о недопустимости изготовления и продаж продукции с изоляцией из этого материала неоднократно обсуждался на заседаниях членов Ассоциации «Электрокабель».

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.

По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.

Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.

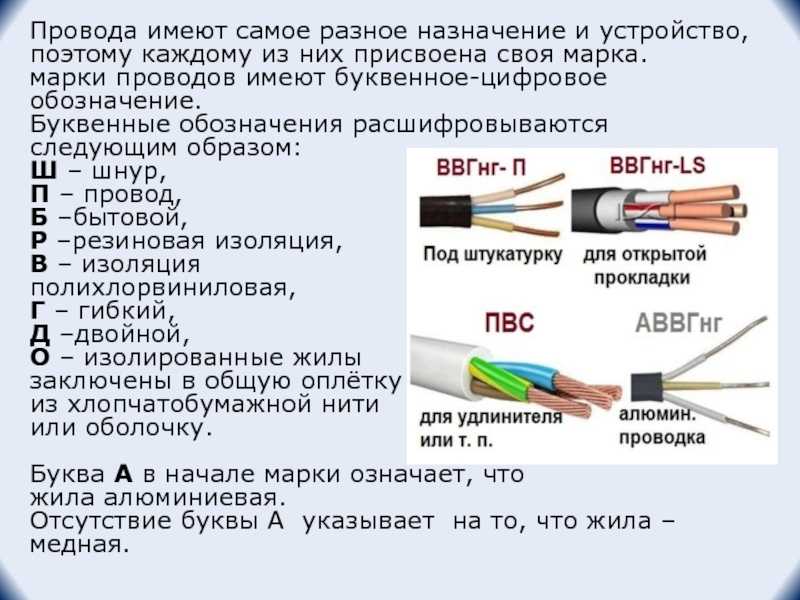

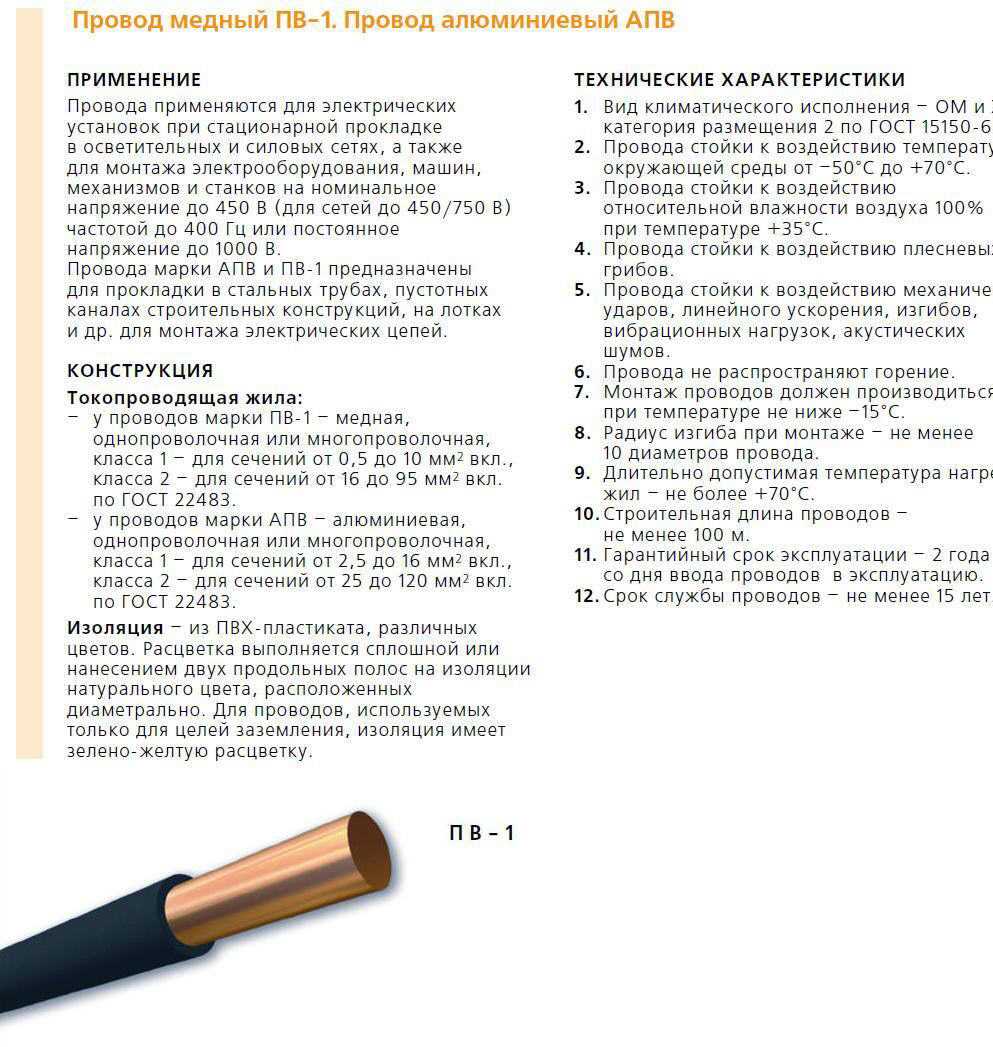

Провод ПВ-1 4

ПВ-1 4

– провод силовой установочный с медной однопроволочной (монолитной) жилой сечением 4 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).Провод ПВ-1 4 является устаревшей маркировкой, по новому ГОСТ 31947-2012 маркировка изменилась на ПуГВ 4 конструкция и характеристики не изменились.

Технические характеристики провода ПВ-1 4

Климатические исполнение провода ПВ1 1х4 – УХЛ, вторая категория размещения по ГОСТ 15150-69.Минимальная температура эксплуатации ПВ-1 1х4: -50 °С.Максимальная температура эксплуатации провода ПВ1 4: +65°С.Провод установочный ПВ-1 1*4 стойкий к воздействию влажности воздуха до 98%.Монтаж силового провода ПВ-1 1х4 производится при температуре не ниже -15 градусов Цельсия.

Минимальный радиус изгиба при прокладке провода ПВ-1 4 – 39 миллиметров.Длительно допустимая температура нагрева жилы провода ПВ-1 4 не более 70 °С.Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.Наружный диаметр провода ПВ-1 1*4 – 3,9 миллиметров.Код ОКП: 355113.Расчетная масса провода ПВ-1 4 – 0,047 килограмм в метре.

Срок службы не менее 20 лет с даты изготовления.

Токовые нагрузки провода ПВ-1 4

Допустимый ток провода ПВ-1 1*4 – 43 Ампер.Активное сопротивление жилы – 4,65 Ом на километр.

Номинальное напряжение – 750 Вольт.

Расшифровка маркировки ПВ-1 4

– провод установочный.В – изоляция из поливинилхлорида.1 – однопроволочная жила.4 – сечение токопроводящей жилы.

Конструкция провода ПВ-1 4

1) Жила – из медной отожженной проволоки первого или второго (от 16мм2) класса по ГОСТ 22483-77.2) Изоляция – из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

ПУНП теперь нельзя использовать вообще?

Здравствуйте.

В нескольких местах в описании ПУНП видел, что его можно прокладывать в т.ч. по деревянным конструкциям. Попытался найти ТУ на него, но наткнулся на вот такое: Цитирую:

Статистические данные показывают, что число пожаров, аварий на электростанциях и в электрических сетях энергосистем, аварий на подвижном составе транспорта, произошедших по вине кабельных изделий, составляют более 60% от общего числа пожаров и аварий, произошедших от электротехнических изделий. Причинами высокой потенциальной опасности кабелей и проводов зачастую являются конструктивное исполнение с нарушением требований стандартов, применение не соответствующих материалов, в том числе вторичного сырья.

Весьма опасным «образцом» таких кабельных изделий являются провода бытового назначения марок ПУНП, АПУНП, ПБНГ и др. по ТУ 16.К13-020-93, которые выпускаются большим числом кабельных заводов. Нормированное в ТУ электросопротивление жил не соответствует требованиям ГОСТ 22483-77 на жилы, что позволяет выпускать провода с фактическим сечением жил до 30% ниже номинального (указанного на ярлыке) сечения, что при эксплуатации однозначно приводит к аварийным ситуациям. Нормированная в ТУ толщина изоляции и оболочки (не менее 0,3 мм) не соответствует требованиям ГОСТ 23286-78 на нормы толщин, что не обеспечивает требуемой электрической безопасности. Применение для изоляции полиэтилена (ПУНР, ТРБН и др.) не обеспечивает требуемой пожаробезопасности.

Вопрос необходимости прекращения выпуска этой опасной продукции неоднократно обсуждался на совещаниях, в том числе членов Ассоциации «Электрокабель».

На общем собрании членов Ассоциации «Электрокабель» от 14-16 марта 2007 г. (Протокол собрания № 47) принято окончательное решение об аннулировании ТУ 16.К13-020-93 и прекращении выпуска и реализации указанных проводов.

В соответствии с поручением в Протоколе № 47 собрания членов Ассоциации «Электрокабель» ОАО «ВНИИКП» оформлено отраслевое извещение К71.768-2007 об аннулировании ТУ 16.К13-020-93 без замены с введением в действие с 01.06.2007 г.

Так что, теперь ПУНП сичтается опасным и его перестанут выпускать? Или не перестанут, но для себя лучше не использовать?

И кстати, откуда взялась фраза про возможность его прокладки по деревянным конструкциям? Может, кто знает?

Заранее прошу прощения, если общественность уже в курсе, просто использование ПУНП регулярно обсуждается, а тут такое.
