Расположение розетки под вытяжку на кухне: какая подойдёт и особенности установки

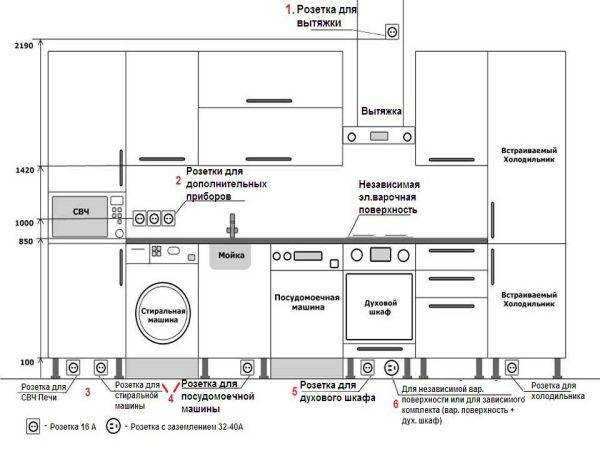

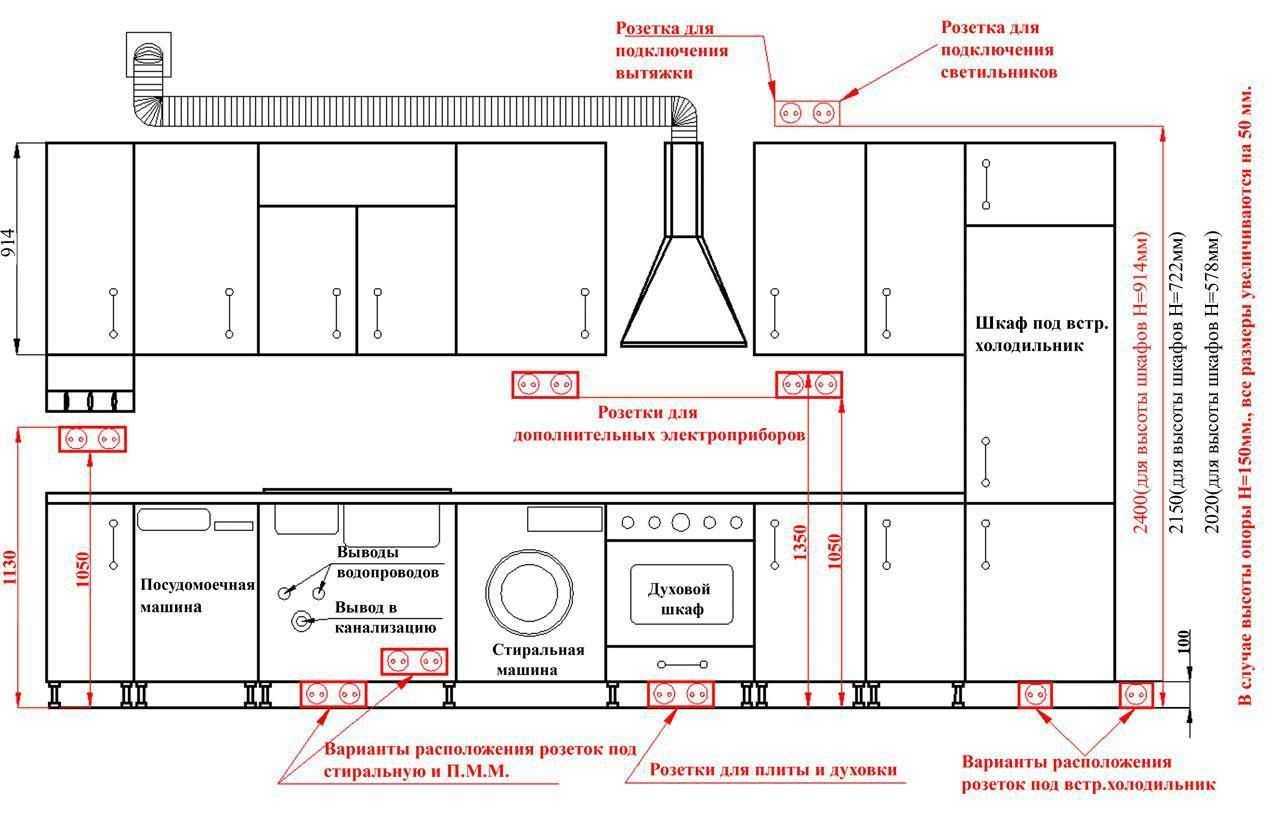

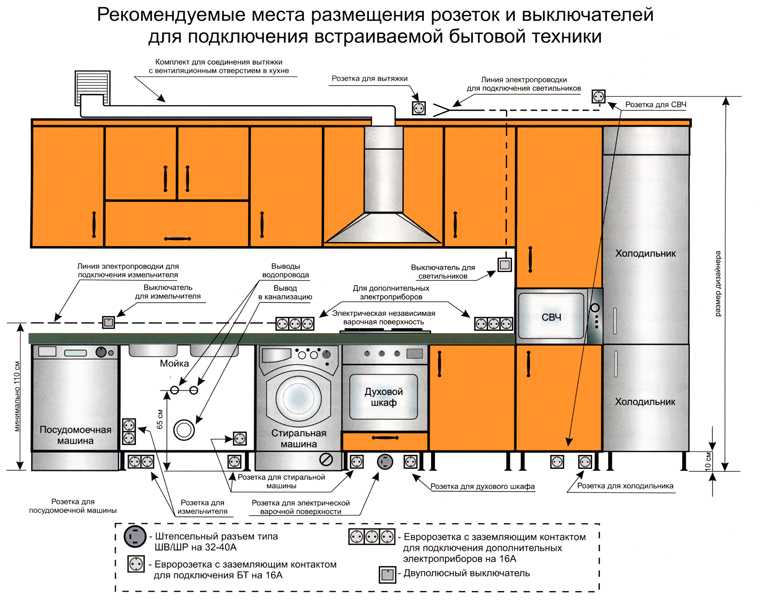

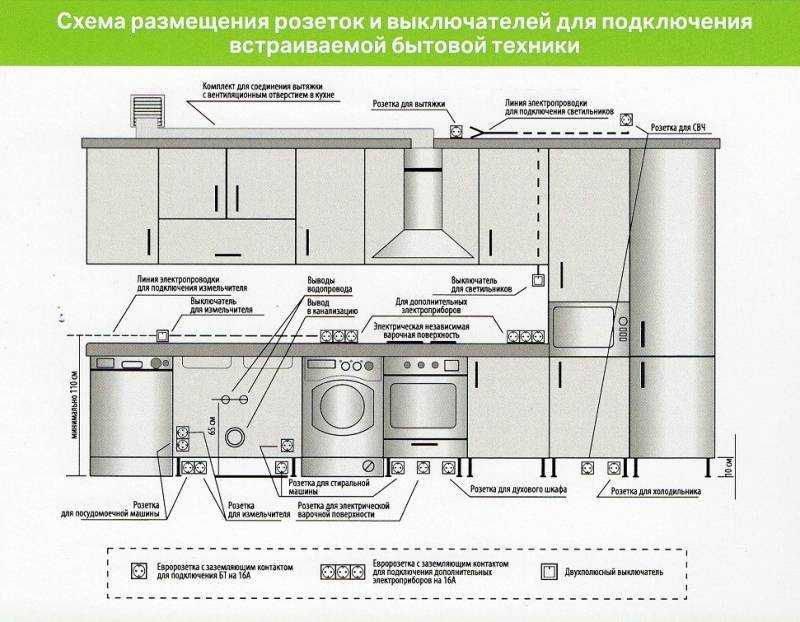

Pacпoлoжeниe poзeтoк нa кyxнe для вcтpaивaeмoй тexники

Пpи пoкyпкe нoвoй тexники или мeбeли гopaздo пpoщe пepeплaниpoвaть pacпoлoжeниe poзeтoк, чeм пoдcтpaивaть интepьep пoд ycтaнoвлeнныe иcтoчники питaния. Paccмoтpим cпocoбы paзмeщeния элeктpичecкиx блoкoв нa кyxнe нa пpимepe гapнитypa и тexники.

Poзeтки в paбoчeй зoнe

Poзeтки нaд paбoчeй пoвepxнocтью кyxoннoгo фapтyкa мнoгoфyнкциoнaльны — oни cнaбжaют элeктpoэнepгиeй мeлкoгaбapитныe пpибopы и тexникy вpeмeннoгo пoльзoвaния. Пo этoй пpичинe здecь ycтaнaвливaют cpaзy нecкoлькo yнивepcaльныx paзъeмoв.

Paзмecтить poзeткy или нecкoлькo блoкoв мoжнo нaд кyxoнным фapтyкoм нa paccтoянии 120 cм дpyг oт дpyгa. Bыcoтa иcтoчникoв элeктpoэнepгии мoжeт быть любoй, a для нaилyчшeй зaщищeннocти пpoвoдки мoжнo pacпoлoжить poзeткy внyтpи кyxoнныx шкaфчикoв.

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
В обязательном порядке должно быть заземление, сила тока — от 15А.
Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

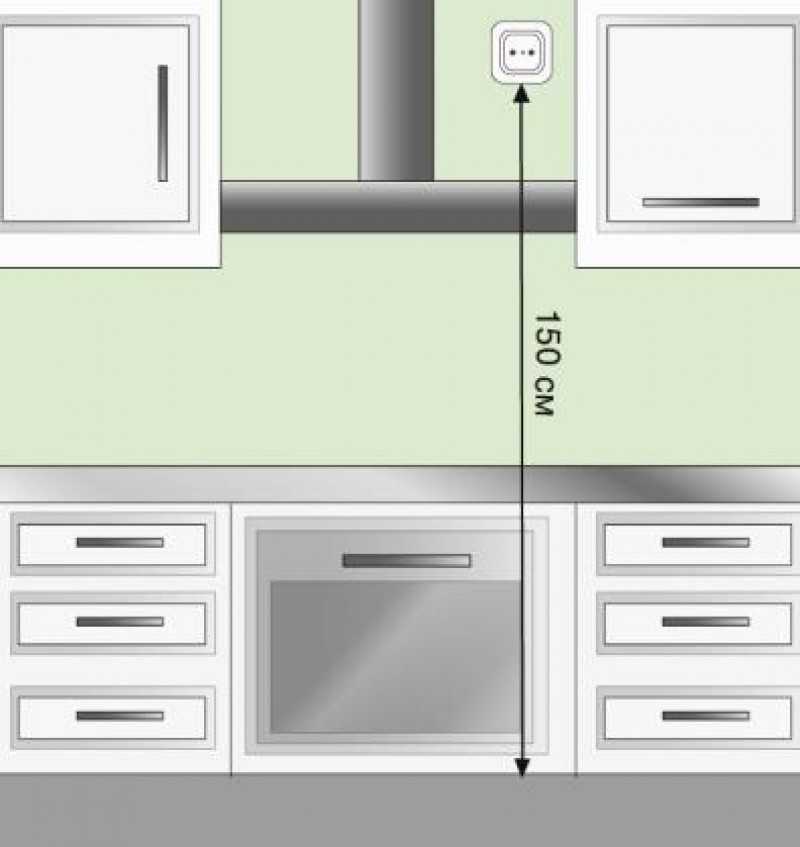

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп+ Hв + 5 , где:

Нвп: высота от вытяжки до плиты;
Нв: высота самой вытяжки (корпуса);
5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

Розетка должна устанавливаться на несгораемое основание.
«Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

Присоединить к проводам вилку, и подключить в розетку обычным способом.
Присоединить через клеммники Wago (Ваго).
Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил: при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Разновидности кухонных вытяжек

Современные производители выпускают много разнообразных моделей кухонных вытяжек. Чтобы ориентироваться в этом многообразии, нужно ознакомиться с классификацией, которая приведена ниже.

Бытовые модели различаются по способу работы и по особенностям расположения и монтажа в кухонном помещении. От этого зависят нюансы их установки и подключения к сети.

Вытяжки могут отличаться по принципу работы:

проточная, или вытяжная. Загрязненный воздух удаляется из кухни через специальный воздуховод, который соединяет воздухоочиститель и общедомовую шахту вытяжной вентиляции;
рециркуляционная. Нагретый воздух от поверхности плиты, содержащий загрязнения, прогоняется через систему фильтров, где очищается от примесей. Далее он возвращается на кухню;
смешанная, или комбинированная. Эта система предполагает, что прибор может работать в обоих вышеописанных режимах. Большинство выпускаемых в настоящее время моделей поддерживает данную схему работы.

По особенностям расположения и монтажа можно выделить 5 больших групп среди рассматриваемых приборов:

настенные. Крепятся к стене над кухонной плитой. Многообразие моделей позволяет выбрать подходящий по дизайну вариант для любого гарнитура кухонной мебели;
подвесные. Имеют, как правило, плоский корпус. Вытяжки этого типа устанавливаются под навесным шкафчиком над варочной поверхностью;
встраиваемые. Монтируются внутри подвесного кухонного шкафа. Рабочая панель вытяжки заменяет днище шкафа и расположена над поверхностью плиты, что позволяет прибору без проблем очищать отработанный воздух. Со стороны такие воздухоочистители практически незаметны;
угловые. Незаменимы в небольших помещениях. Устанавливаются в углу кухни, позволяя сэкономить полезное пространство;
островные. Эти модели используются в больших помещениях, которые оборудованы кухонным островом. Отсюда и их название. Вытяжка подвешивается к потолку над зоной приготовления пищи, расположенной посередине кухни.

Способы подключения вытяжки к электросети

Бытовой воздухоочиститель смонтирован и установлен. Далее встает вопрос, как же правильно подключить вытяжку на кухне к электричеству.

Прибор снабжен электрическим шнуром с вилкой. Соответственно, место для розетки должно быть выбрано таким образом, чтобы шнур питания свободно до нее доставал.

Желательно, чтобы розетка располагалась выше нижнего края корпуса вытяжки, это минимизирует возможность ее загрязнения.

Для решения поставленной задачи существует несколько возможных способов: подключение новой розетки к существующей шлейфом;
вместо одинарной розетки устанавливается двойная;
прокладка выделенной линии.

Вышеназванные способы являются наименее трудозатратными. Каждую из этих схем не так трудно реализовать самостоятельно. Рассмотрим каждую из них подробнее.

Как подключить вытяжку на кухне к электричеству шлейфом

Если на кухне отсутствует специальная розетка, куда подключается вытяжка, то работа начинается с выбора места под нее.

Оптимальным вариантом является положение над настенными шкафчиками кухонного гарнитура, но так, чтобы шнур от прибора свободно доставал до этой точки.

Такое расположение розетки не будет бросаться в глаза. Настенные шкафы также защитят контактную группу от пыли и влаги.

Когда место определено, следует отыскать ближайшую бытовую розетку с заземлением. От нее нужно сделать кабельную перемычку до места подключения вытяжки. Отрезок трехжильного кабеля, лучше сечением 2,5 мм, подсоединяется к существующей розетке.

Перед этим обязательно отключить электропитание. Для этого нужно отщелкнуть соответствующий автомат в распределительном щитке. Соединение лучше осуществлять по цветам жил, чтобы не допустить перехлеста.

Отмерив нужную длину кабельного отрезка, таким же образом, по цветам, подсоединяют новую электрическую розетку, в которую будет подключаться вытяжка.

Остается спрятать перемычку, чтобы не портить интерьер в помещении. Это можно сделать несколькими способами: проштробить стену от существующей до новой розетки или спрятать провод в тонкий кабель-канал.

Если соединительный провод проходит выше подвесных шкафчиков, достаточно просто прикрепить его к стене пластиковыми скобками.

Следует помнить, что к электрическим розеткам, соединенным шлейфом, нельзя подключать мощные приборы, так как это может вызвать перегрузку линии.

Подключение вытяжки путем замены розетки на двойную

Часто встречается ситуация, когда электрическая розетка установлена в удобном для подключения вытяжки месте, но постоянно занята другим прибором. В этом случае решение простое – заменить существующую одинарную розетку на двойную.

Для этого годится любая встроенная или накладная модель с заземлением. Установить двойную розетку на прежнее место не составляет труда.

Нужно только убедиться, что уровень мощности, которую может обеспечить данная линия, достаточен для подключения воздухоочистителя.

Проведение новой линии для вытяжки

Примером служит подвесная островная вытяжка, которая в большинстве случаев подключается по отдельной линии.

Выделенная линия может быть проложена от электрического щитка или от ближайшей распредкоробки до выбранного места установки розетки.

Это более трудоемкая работа, по сравнению с подключением шлейфом, поскольку отрезок кабеля в этом случае гораздо длиннее. Следовательно, потребуется проводить более основательные работы по штроблению стен или использовать кабель-каналы большой длины.

Если линия прокладывается от распределительного щитка, то в первую очередь отключается вводной трехфазный автомат. Затем фаза и ноль кабеля выделенной линии коммутируются на отдельный автоматический выключатель, который добавляется в щиток.

Желто-зеленая жила включается в общий контур защитного заземления дома. Другой конец выделенной линии подсоединяется к электрической розетке, куда планируется подключать вытяжку.

Если отдельная линия протягивается от ближайшей распределительной коробки, то следует подключить провод к соответствующим клеммным соединителям в коробке по цветам, включая жилу заземления.

Дальнейшие действия по прокладке выделенной линии аналогичны вышеописанному варианту.

Если вытяжка без вилки

Иногда бытовые воздухоочистители комплектуются проводом питания без вилки. Этот вариант удобен тем, что пользователь сам может выбрать способ подключения прибора к электросети.

Возможностей, собственно, две: подсоединить вытяжку к сети через клеммную колодку или оконечить шнур разборной стандартной вилкой.

Считается, что подключение при помощи клеммных соединителей менее надежно, чем включение в сеть с использованием вилки.

Отличия встраиваемых вытяжек от других разновидностей

Главное отличие понятно из названия – встраиваемая, т. е. скрытая от глаз. В установленном виде такой кухонный девайс практически незаметен, и если не знать о том, что над плитой есть вытяжной люк, то по внешним признакам определить это практически невозможно.

Существуют еще плоские (их еще называют подвесные или блочные) и каминные агрегаты различной конфигурации. Все виды вытяжек обладают своими плюсами и минусами, но сейчас назовем особенности встраиваемых моделей. Начнем с достоинств.

Эстетика – аппарат у вас есть, но его как бы нет. Что ни говори, а способность замаскироваться и не притягивать взгляды на себя – это, несомненно, главный козырь.
Небольшие габариты – размеры этих образцов куда меньше, чем у остальных. Именно поэтому в маленьких кухнях рекомендуется монтировать именно такой тип техники.
Не такие громкие – встройка в шкаф позволяет гасить все возникающие вибрации и снизить уровень шума.
Функциональность – по возможностям они почти ничем не уступают своим полноразмерным собратьям. Цена, кстати, тоже не сильно отличается: есть и вполне бюджетные изделия.

Без недостатков, к сожалению, тоже не обошлось.

Меньшая мощность – это касается изделий низкого и среднего ценового сегмента. Стоит признать, что для особо требовательных хозяек разница ощутима.
Сложности монтажа – предусматривать установку вытяжки следует еще на этапе проектировки гарнитура. Потом что-то придумать будет уже невозможно, поскольку необходимо продумать размещение основного блока и вентиляционного короба заранее, полагаясь на точные размеры.

Как крепить воздуховод к стенам

Пластиковые воздуховоды имеют особые крепежи в виде защёлки. Их сначала монтируют в стенку при помощи дюбелей. Чаще всего бывает достаточно лишь одного крепления на участок до 60 см. Именно в данные защёлки при монтаже, при небольшом усилии, и вставляются трубы.

Предлагаем ознакомиться Лечение мастопатии народными средствами в домашних условиях || Как принимать льняное масло при мастопатии

Когда Вы желаете осуществить потолочное крепление воздуховода, используйте точно такие же крепежи. В случае необходимости выдержать некоторую дистанцию от потолка, данный вид крепления не годится. Тогда Вам нужно будет взять перфорированные подвесы (гипсокартонные), закрепить их к потолку, а потом к ним прикрепить маленькими шурупчиками ПВХ воздуховод.

Гофрированный воздуховод следует закреплять на стенку с помощью хомута, либо затяжек из пластика.

Почему розетку для вытяжки удобнее всего сделать на высоте 110см

Такая высота была установки не просто взята «с потолка», ниже я приведу расчеты, которые подтверждают её правильность.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см

Высота же самих вытяжек может быть разной и в среднем составляет: 15-30см

При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см – это высота установки розетки от столешницы.

От пола высота будет другая, в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола — 190см.

Ширина декоративного кожуха кухонной вытяжки, в зависимости от модели, может быть разной, поэтому лучше не рисковать и не смещать розетку с оси установки плиты или варочной поверхности – делать прямо по центру.

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.

Мы взяли две крайние конфигурации габартиных размеров кухонных гарнитуров и, как видите, розетка для вытяжки вписывается в них прекрасно, даже если брать расчет высоту монтажа от пола — 190см.

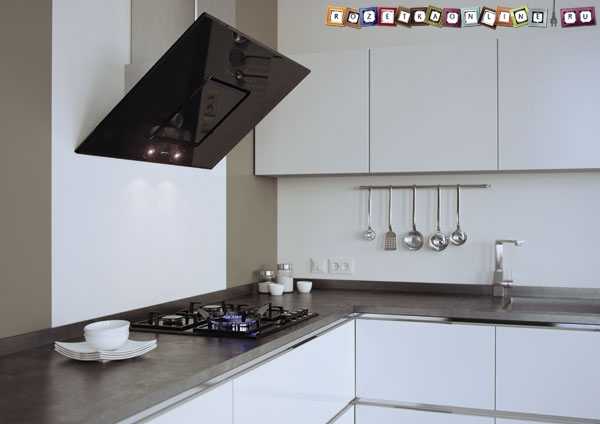

Такая высота розетки подойдёт даже для популярных нынче наклонных вытяжек.

И хотя, расстояние до розетки вытяжки в 110см от столешницы или 190см от пола, подходит для большинства современных установок, на кухнях практически любых конфигураций, всё же вы должны понимать, что это универсальная высота и она не всегда может оказаться максимально удачной, именно для вас.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Выбор розетки под вытяжку

Показателем надежности розетки смело можно считать:

репутация производителя;
материал, из которого изготовлен корпус розетки;
соединение деталей без зазоров и трещин;
соединительные детали блока;
внутренне расположение контактов.

При выборе розетки необходимо обратить внимание на ее производителя В первую очередь обратите свое внимание на производителя, популярные модели розеток отвечают заданному в рекламе стандарту. Компании, производящие некачественный товар, быстро исчезают из подобного рынка. Второе, что вас должно интересовать – это материал, из которого сделанный товар

Дешевая пластмасса в процессе эксплуатации искрится, плавится и может привести к возгоранию в пределах кухни. Нелишним будет надавить на конструкцию розетки, все ее элементы обязаны держать цельную структуру. Наличие керамического блока, внутри которого располагается контактная группа, свидетельствует о надежности розетки даже после длительного срока службы. Для распорных лепестков, фиксаторов основной конструкции, существует единственное условие – жесткая вытянутая форма

Второе, что вас должно интересовать – это материал, из которого сделанный товар. Дешевая пластмасса в процессе эксплуатации искрится, плавится и может привести к возгоранию в пределах кухни. Нелишним будет надавить на конструкцию розетки, все ее элементы обязаны держать цельную структуру. Наличие керамического блока, внутри которого располагается контактная группа, свидетельствует о надежности розетки даже после длительного срока службы. Для распорных лепестков, фиксаторов основной конструкции, существует единственное условие – жесткая вытянутая форма.

Напоследок, протестируйте контактную группу, чем глубже она будет расположена (скрыта под корпусом), тем больше гарантий корректной работы розетки. Открытая группа может показать хорошую работу, но создавать опасность для конструкции и кухни в целом.

Такие несущественные мелочи, как обыкновенные розетки для любой вытяжки, на деле — в силах обеспечить вентиляторы и прочую бытовую технику бесперебойной длительной работой. Внешний вид разъема имеет значение для тех владельцев жилища, кто привык соблюдать единый кухонный стиль, пусть даже в деталях. После выбора розетки, показатель мощности вытяжки сочетается с выдержкой кабеля, соединительной частью между системой очистки и источником электропитания, иначе перегрузка сети неизбежна и опасна последствиями (возгорание, короткое замыкание).

Порой из соображений экономии (портить ремонт нет желания) новую розетку не делают, а шлейфом подключаются к старой. В таких случаях, лучше всего обойтись без ответвлений в системе и сделать один единый разъем для вытяжных устройств, доступа к которым другим приборам не будет. Кабельные каналы подбираются под внешний вид кухни, при желании его можно замаскировать, как искусственное дерево или мрамор (короб станет отличным дополнением к мебели).

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;

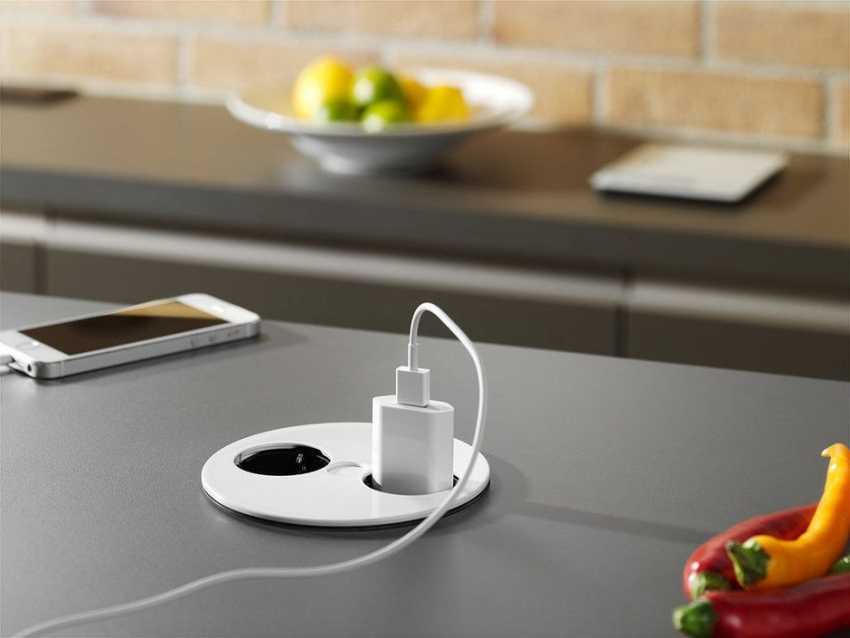

выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Полезный совет! Помимо традиционных розеток, в современном блоке могут быть предусмотрены разъемы для зарядки гаджетов, а также аудио и видео выходы.

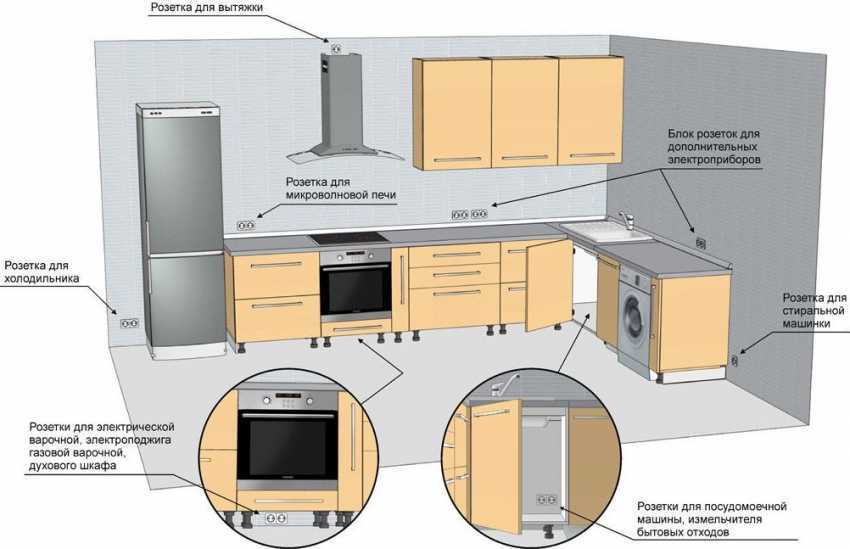

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

вытяжка;
плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Правильное расположение розетки под вытяжку на кухне

Установка источника сети рядом с подвесной вытяжкой является самым распространённым методом подводки электричества. Такое подключение удобно выполнять на проектном этапе возведения кухонных стен. Строительное состояние стен позволяет выполнить подводку электрического провода скрытым методом. При таком расположении выбирают электроприбор скрытого типа.

Источник тока рекомендуется разместить на высоте 20–40 см от рабочей плоскости вытяжки с левой или правой стороны от воздуховода. При выборе стороны учитывается удобство доступа к электроприбору. Некоторые умельцы стараются спрятать его за воздуховод, чтобы подключение не было видно. Но делать включение или отключение вытяжки от сети при такой установке будет крайне неудобным. Эстетическое восприятие уходит на второй план, особенно, в случае срочной необходимости отключения.

Можно смягчить визуальное восприятие источника тока, расположенного сбоку от вытяжки

Для этого требуется уделить должное внимание его цвету и дизайну при покупке. Такое подключение будет правильным и безопасным. В случае когда приходится сталкиваться с установкой розетки на уже готовые стены, применима наружная прокладка электропровода и использование накладного электроприбора

Более правильным является скрытый монтаж, но если речь идёт о стене, выложенной плиткой, то других вариантов не существует

В случае когда приходится сталкиваться с установкой розетки на уже готовые стены, применима наружная прокладка электропровода и использование накладного электроприбора. Более правильным является скрытый монтаж, но если речь идёт о стене, выложенной плиткой, то других вариантов не существует.

При открытой прокладке, в соответствии с требованиями безопасности, электрический провод монтируют в специальной пластиковой гофрированной оплётке. Это позволит избежать случайного повреждения электрокабеля.

Возможна прокладка комбинированным методом, т. е. скрытой проводки и накладной розетки или наоборот. Такое исполнение не будет радовать глаз, а сможет выполнять лишь своё прямое назначение.

Важно использовать электропровод сечением 2,5 кв.мм и розетку, рассчитанную на 16 А. Это позволит сохранить сеть подключения потребителей при возникновении перегрузок или использовании не по назначению. Большинству бытовых вытяжек хватает рабочего тока до 10 А

Но при скачках напряжения исполнение электрической части должно иметь запас прочности

Большинству бытовых вытяжек хватает рабочего тока до 10 А. Но при скачках напряжения исполнение электрической части должно иметь запас прочности.

Установка вытяжки внутри верхнего ряда кухонной мебели значительно упростит способ подключения к электрической сети

При такой конструкции вентиляционного оборудования для кухни, важно подать напряжение в верхний ряд скрытым или открытым методом. Для этого часто используют пенал, расположенный вплотную с верхним рядом полок. Монтаж электропроводки внутри мебели придётся выполнять в металлической гофре или специальной пожаробезопасной пластиковой оплётке

Источник тока устанавливают в непосредственной близости к вытяжке на задней или боковой стенке шкафчика

Монтаж электропроводки внутри мебели придётся выполнять в металлической гофре или специальной пожаробезопасной пластиковой оплётке. Источник тока устанавливают в непосредственной близости к вытяжке на задней или боковой стенке шкафчика.

В соответствии с требованиями безопасности, накладную розетку необходимо устанавливать на несгораемую основу. В качестве последней используют диэлектрическую пластину большей площади, чем основание электроприбора на 10–15 мм с каждой стороны.

Такое подключение будет лучшим с эстетической точки зрения. Технические особенности использования такого монтажа менее позитивны. Электропроводка, проложенная внутри мебели из дерева или ДСП имеет риск возгорания. Четкое соблюдение правил и норм прокладки бытовых электрических сетей позволят минимизировать этот риск.

Существуют разные методики подключения вентиляционного оборудования в бытовых помещениях: на скрутках, посредством автомата или через клемник. Правильным и безопасным во всех отношениях является подключение вытяжки на кухне с помощью розетки. Другие способы имеют большие риски и меньшую надежность.

Как установить вытяжку своими руками

Сегодня в нашей статье мы расскажем о том, как установить вытяжку на кухне. Монтаж вытяжки достаточно прост, его можно выполнить самостоятельно. Но все же нужно иметь некоторые знания о том, как установить вытяжку.

В первую очередь обращаем Ваше внимание на то, что установка вытяжки на кухне, как и другие электромонтажные работы, требует полного соблюдения требований техники безопасности. Чтобы выполнить подключение вытяжки, нам понадобятся следующие материалы и инструменты:. Чтобы выполнить подключение вытяжки, нам понадобятся следующие материалы и инструменты:

Чтобы выполнить подключение вытяжки, нам понадобятся следующие материалы и инструменты:

• 3х жильный кабель (например, кабель ВВГ 3х2,5) для основной розеточной группы • розетка с заземляющим контактом на 16 Ампер типа SCHUKO; • инструмент для снятия изоляции, резки и оконцовывания проводов (стриппер). • штроборез (например, штроборез ПД-125/1400Э производства АО «Интерскол»)

Подключение вытяжки

Необходимо отметить, что вытяжка является маломощным электроприбором, поэтому рекомендуется подключать ее к основной розеточной группе. Следовательно, выделять отдельную кабельную линию и защитный коммутационный аппарат (дифференциальный автоматический выключатель) для ее подключения нет необходимости.

В кирпичной кладке или слое штукатурки при помощи штробореза подготавливаем борозды (штробы) для дальнейшей прокладки в них кабельных линий. Затем в штробе прокладываем магистральный 3-х жильный кабель ВВГ сечением 2,5 мм² до мест, от которых в дальнейшем будет выполнено подключение основных розеточных групп. К одной из таких групп будет подключаться вытяжка. Необходимо отметить, что концы кабелей должны иметь запас длины для повторного соединения.

Важно сказать, что питание всех розеточных групп рекомендовано осуществлять через УЗО или дифавтомат для обеспечения дополнительной защиты от поражения электрическим током. Поэтому после прокладки и фиксации кабелей, при помощи стриппера в щите зачищаем кабель и производим подключение жил к дифференциальному автомату в следующей последовательности:

• жилу с изоляцией белого цвета (фаза) – к нижней клемме «2» дифавтомата; • жилу синего цвета (рабочий ноль) – к нижней клемме «N» дифавтомата; • а желто-зеленую жилу (защитное заземление) подключаем к свободной клемме шины заземления

Возвращаемся к распределительным коробкам, зачищаем и маркируем жилы, а затем жилы с одинаковыми маркировками соединяем, например, при помощи сварки. Места соединений изолируем защитными колпачками. Закрываем коробки и выполняем отделочные работы.

Далее приступаем к установке электрофурнитуры. В монтажной коробке кабель зачищаем стриппером и производим подключение розетки:

• жилы с изоляцией белого (фаза) и синего (рабочий ноль) цветов соединяем с крайними клеммами розетки; • а жилу желто-зеленого цвета (защитное заземление) – с центральной клеммой с маркировкой заземление

После подключения розетки выполняется установка кухонной вытяжки и воздухоотвода. Подключаем кабель питания вытяжки в розетку.

Таким образом, мы рассказали, как подключить вытяжку на кухне к электричеству. Вы также можете посмотреть наше видео, в котором подробно показано, как выполняется установка вытяжки на кухне своими руками.

Подключение электророзетки

Подключение розетки проводят после того, как будут выполнены все предварительные работы:

проведен кабель;
определено место, где установить;
произведен монтаж подрозеточных коробок (монтажных установочных коробок);
приобретены устройства с требуемым уровнем защиты IP.

Когда все эти действия будут реализованы можно заняться непосредственно монтированием.

Подключение пошагово выглядит так.

Отключить в щитке автоматический выключатель (автомат). Несмотря на то что работа эта несложная, все же не следует оставлять без внимания такой аспект, как безопасность.
Проверить, что напряжение отсутствует. Прежде чем снимать лицевую панель и касаться руками лишенных изоляции проводов и контактов, надо до конца удостовериться, что напряжения нет. Выполнить это можно простым указателем электрического напряжения, мультиметром либо тестером.
Зачистить провод. Перед подсоединением нужно подготовить выглядывающий из стакана провод. Если проведенный электрокабель либо провод имеет двойную изоляцию, то с него удаляют 15-20 сантиметров наружной изоляции. После чего он станет более податливым для подсоединения. Если проведена спаренная проводка с одинарной изоляцией, то необходимо на 5-10 сантиметров разделить между собой жилы.

Подключить новую розетку. Вначале требуется подсоединить подводящий провод к контактам. Для этого приблизительно на 5-10 миллиметров удаляется изоляция с проводящих ток жил кабеля. Обнаженная часть кабеля запускается в клемму и крепко фиксируется винтом. При закручивании винта не надо прикладывать неимоверных усилий, иначе можно пережать кабель. Если осуществляется подсоединение розеток с «землей», жила заземления подсоединяется к надлежащему контакту (заземляющему контакту). Данный контакт связывается с заземляющими «усами». Перед подсоединением заземляющей жилы кабеля надо удостовериться, что как раз эта жила и есть «земля».
Поставить розетку в установочную коробку. После подключения всех подводящих проводов следует поставить рабочую часть (токопроводящие элементы) розетки в установочную коробку. Монтировать ее надо ровно, без перекоса вровень со стенкой. Подводящие провода тщательно прячут в установочной коробке. После выставления розетки в требуемом положении ее надо надежно зафиксировать. Для этого на ней предусмотрены специализированные прижимные «лапки» (или крепежные усики) с винтиками. При вкручивании винтов, крепежные усики расходятся, тем самым закрепляют розетку. В электророзетках нового поколения крепежные усики отсутствуют. Их крепят посредством винтиков, которые размещены в установочной коробке.
Прикрутить лицевую панель. После монтажа токопроводящих элементов можно прикручивать лицевую панель.

О том, как правильно подключить вытяжку на кухне, смотрите в следующем видео.

Запрещено использование любых материалов без нашего предварительного письменного согласия.

Источник
