Двухтрубная система отопления одноэтажного частного дома +cхема разводки

Дополнительное оборудование

Для повышения экономичности между котлом и контуром отопления устанавливают теплоаккумулятор – заполненную водой емкость в оболочке из минеральной ваты. Твердотоп постоянно эксплуатируется в режиме номинальной производительности с максимальным КПД, нагревая содержимое резервуара до +95°С.

Теплоаккумулятор устанавливают для повышения экономичности.

Отбор горячей воды из аккумулятора осуществляется автоматически по мере остывания среды в контуре.

В загородном доме и других небольших объектах для подключения «теплого пола» используют гидрострелку. Это коллектор, установленный вертикально. Благодаря такой ориентации температура меняется по высоте, внизу среда более холодная. К верхней части подсоединяют радиаторы, к противоположной – «теплый пол».

Выбор схемы водяного отопления дома

Пример схемы водяного отопления одноэтажного дома

Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор — двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.

Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² — рекомендуется установка циркуляционного насоса.

Насосный узел отопления

В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:

  • Неравномерное распределение тепла по радиаторам и батареям;
  • Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
  • Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.

Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.

Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.

Однотрубная разводка отопления в одноэтажном доме

Однотрубная схема отопления

Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.

При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.

Байпас в обвязке радиатора

Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?

  • Возможность прокладки труб в труднодоступных местах;
  • Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
  • Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.

При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.

Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.

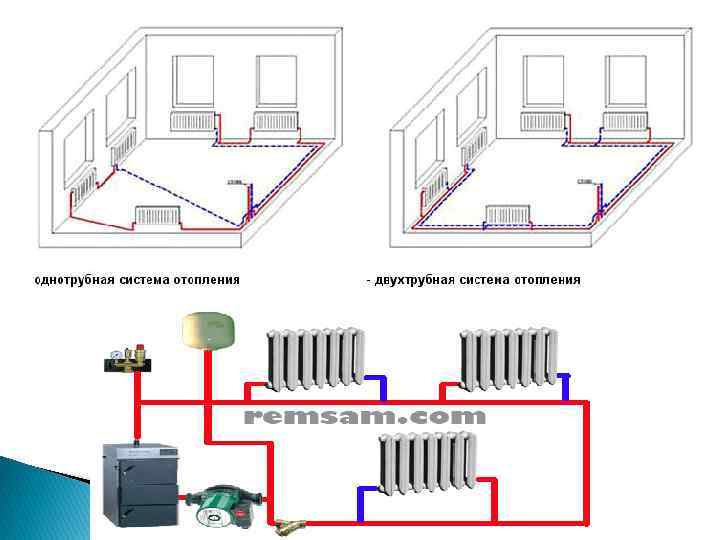

Двухтрубная схема теплоснабжения дома

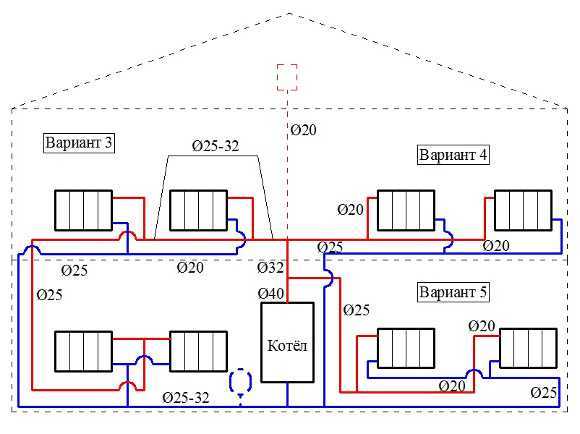

Двухтрубные отопительные схемы

Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.

В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:

  • Увеличение количества расходных материалов для монтажа обратного трубопровода;
  • Равномерное тепловое распределение по всем радиаторам;
  • Возможность ремонта или замены батареи без отключения всей системы;
  • При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.

Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.

Открытый бак

Открытая расширительная емкость представляет собой частично или полностью открытый бак, соединенный с контуром в самом высоком его участке, сразу после котла. Чтобы жидкость не переливалась через края сосуда, ближе к верху имеется специальный патрубок: он служит для отвода излишней воды в канализацию или на улицу. Организовывая обогрев одноэтажных зданий, компенсирующую емкость в основном устанавливают на чердаке. Во избежание замерзаний воды в зимнее время, стенки бака дополнительно утепляют.

Подобные системы отопления называются открытыми. Чаще всего речь идет об энергонезависимом или комбинированном обогреве. В этом случае теплоноситель напрямую контактирует с воздухом: это приводит к его естественному испарению и обогащению кислородом.

Для открытых контуров характерны следующие недостатки:

  1. Точное соблюдение уклонов (если используются самотечные системы). Это даст возможность просачивающемуся в трубы воздуху выходить через емкость в атмосферу.
  2. Нужда в постоянном контроле за уровнем воды в баке. Время от времени объем теплоносителя приходится восполнять, так как часть его испаряется через открытый верх.
  3. Запрещается использование незамерзающих жидкостей, выделяющих при испарении токсичные вещества.
  4. Насыщение кислородом циркулирующей жидкости провоцирует коррозионные процессы внутри металлических стальных отопительных радиаторов.

Сильные стороны открытых систем:

  1. Можно не проводить регулярные проверки уровня давления в трубопроводе.
  2. Небольшие протечки в контуре не помешают ему исправно обогревать жилище. Главное, чтобы в трубах было достаточно жидкости.
  3. Для восполнения потерь теплоносителя разрешается использовать простое ведро. Это осуществляется простым доливанием воды в расширительный бак до необходимого уровня.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

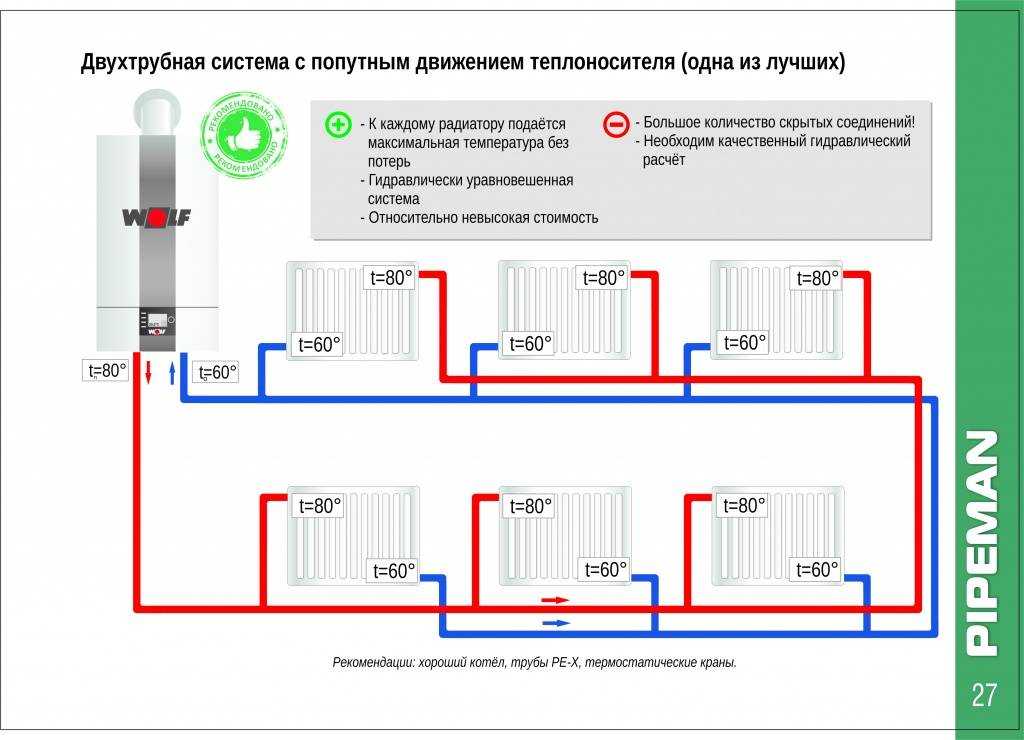

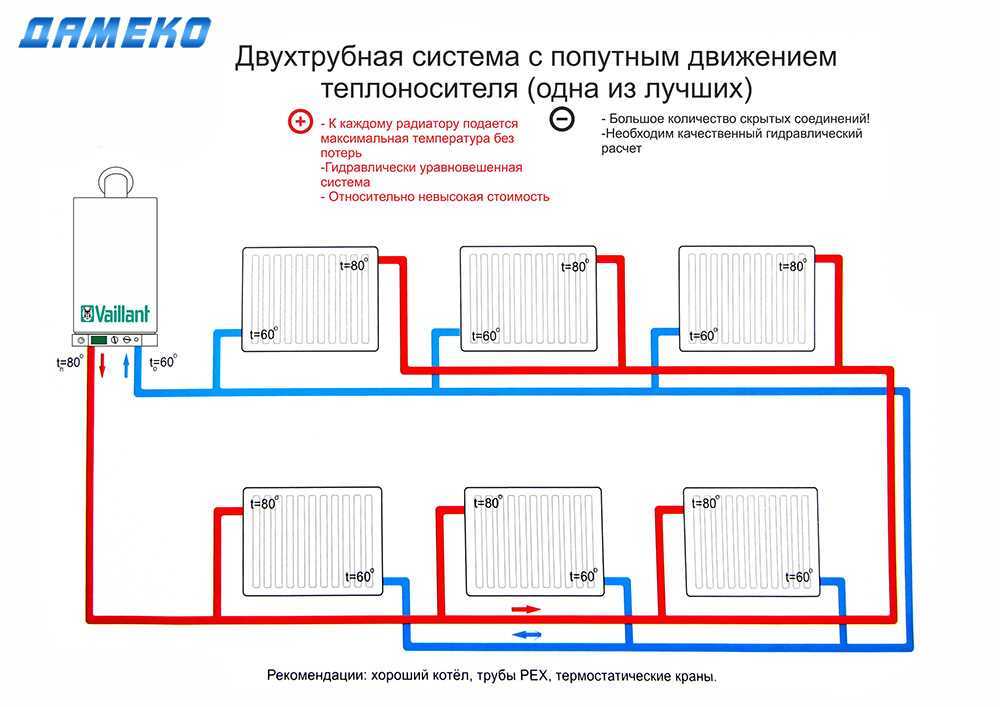

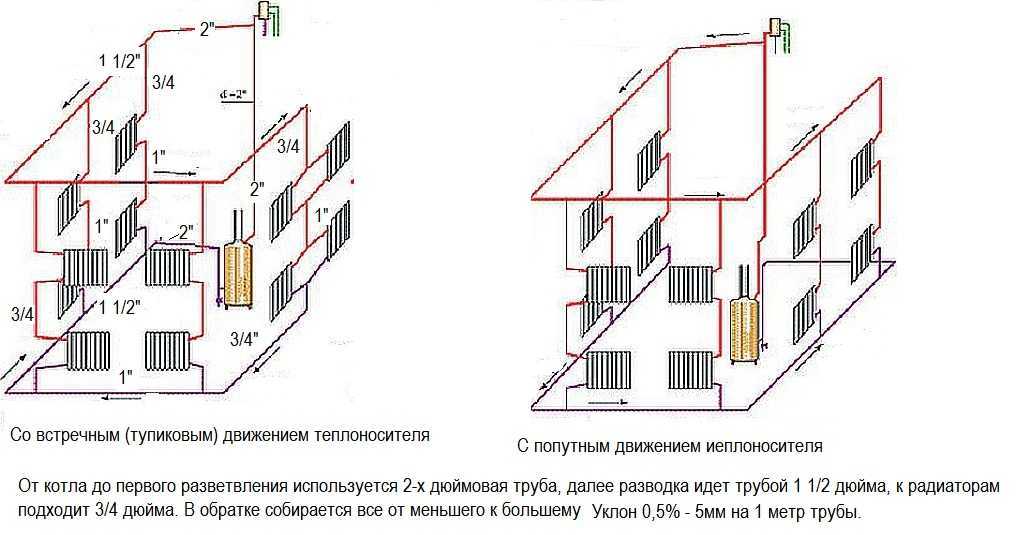

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

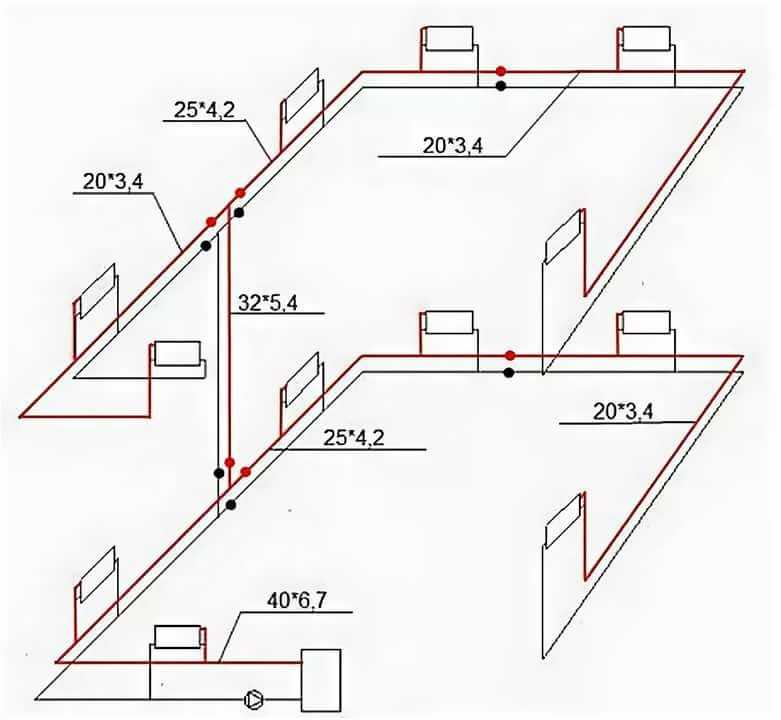

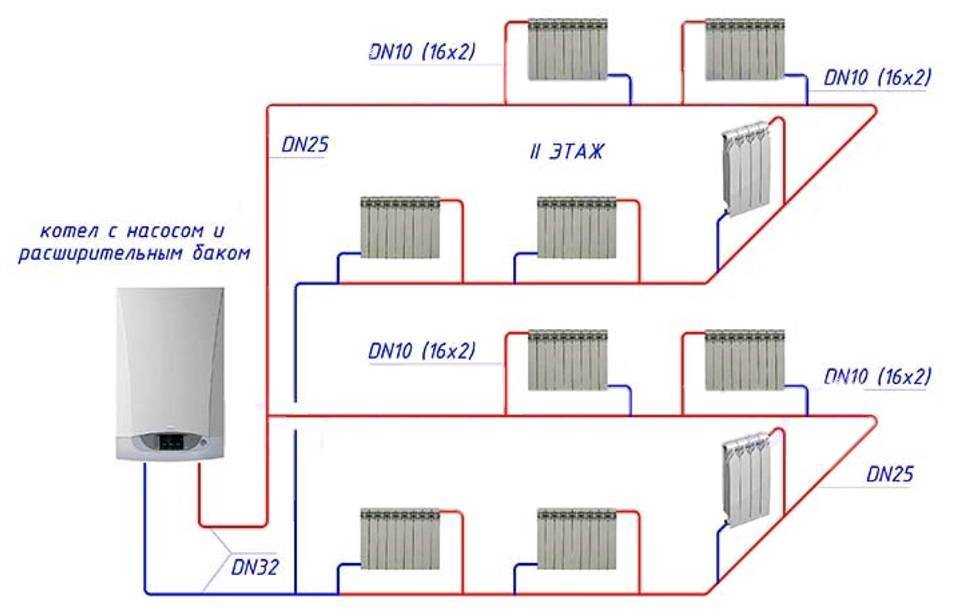

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель — «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

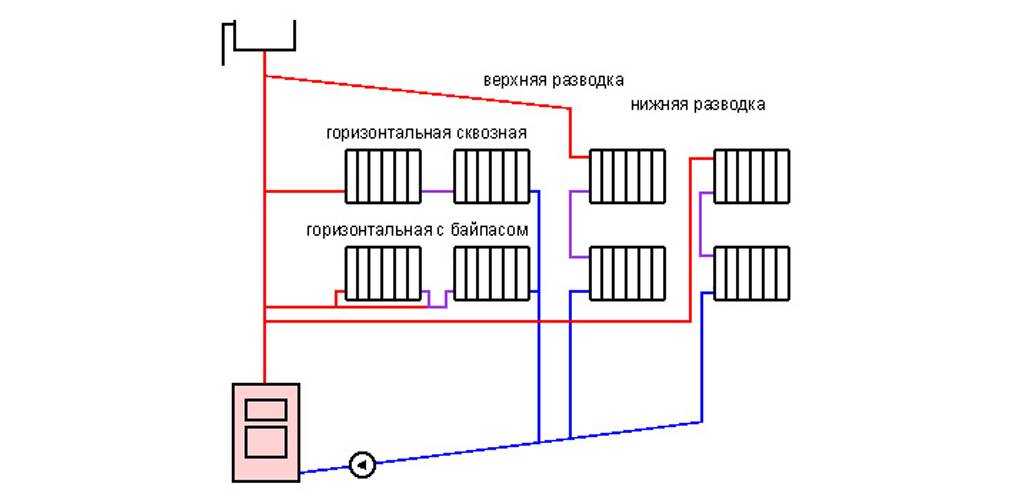

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

  • Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
  • Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

  • Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
  • Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю

Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

1 Естественная циркуляция нагретой воды по трубам – еще актуальна, но отходит в прошлое

Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам. В некоторых домах, построенных и оборудованных всем необходимым раньше, системы отопления с самотечной циркуляцией теплоносителя функционируют по сей день.

Система отопления с естественной циркуляцией постепенно отходит в прошлое

За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.

Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:

  • положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
  • диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
  • сечение внутренних отверстий в батареях (та же закономерность, что и для труб).

Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:

  • громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
  • для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
  • необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
  • оптимальными батареями отопления, имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
  • большой объем теплоносителя и необходимость монтировать громоздкий расширительный бак открытого типа;
  • сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.

Кроме того, самотечный контур не способен полноценно обогреть габаритные постройки. Эффективная естественная циркуляция возможна при длине лежаков до 45 м и площади до 180 м2 (в двухэтажном доме). Эти минусы делают самотечные контуры минимально востребованными у домовладельцев. Но все же остаются приверженцы отопительных гравитационных систем, аргументирующие свои предпочтения такими преимуществами самотечных контуров:

  • независимость от бесперебойной подачи электричества;
  • бесшумность движения жидкости по трубам;
  • эффективность отопительной системы при эксплуатации твердотопливных котлов (высокая инерционность частично нивелирует частые и значительные температурные перепады).

Жидкость по трубам в таких системах движется за счет разницы плотности горячей и холодной воды

При монтаже гравитационных контуров применяются две схемы трубной разводки – однотрубная, когда теплоноситель от батарей отводится по той же трубе, что и подается, и двухтрубная, когда подача жидкости и ее отведение обратно к котлу осуществляется двумя коммуникациями. Для отопления двухэтажного дома с естественной циркуляцией применяются те же схемы разводки. На второй этаж теплоноситель подается по стояку, отходящему от котла, остывшая жидкость сверху отводится по обратной вертикальной трубе. Лежаки на обоих этажах присоединяются к стоякам согласно примененной схемы разводки отопительных коммуникаций.
