Расстояние от стены до радиатора отопления, высота от пола, нормы и правила монтажа

Почему батареи ставят у нас под окна и никак иначе

Из учебника по физике мы помним, что теплый воздух легче холодного, поэтому он всегда стремится занять верхнее положение. Эти особенности движения потоков воздуха может объяснить даже школьник. Также нужно учесть, что температура оконного стекла всегда ниже температуры стены.

Получается, что зимой, когда включается центральное отопление, происходит следующий процесс движения воздушных масс в квартире:

около окна воздух охлаждается и стремится сверху переместиться в нижнюю часть комнаты;
далее холодный воздух распространяется по полу во всем доме, вытесняя теплый воздух, который аккумулируется вверху под потолком;
в результате в комнате создается неприятная атмосфера, когда в зоне нахождения людей становится холодно.

Чтобы избежать такого развития ситуации, нужно поставить отопительный радиатор под окном. В этом случае теплый поток воздуха, поднимаясь от нагревателя, будет смешиваться с холодным потоком воздуха от окна. Такое перемешивание позволяет сохранять комфортную температуру воздуха в нижней части жилища, отсекая холодные потоки, спускающиеся от оконного проема.

Теперь понятно, почему радиаторы ставят под окном, а не перемещают их в другие места.

Кроме того, нужно понимать, что радиатор под окном по функции еще и позволяет предотвращать запотевание и замораживание окна. Вспомните, как в частном деревенском доме, в котором основным источником тепла является печь, часто на окнах скапливается изморозь, стекло покрывается узором из инея и не дает проходить солнечному свету в жилище.

В целом, правильное расположение элементов отопления квартиры зависит от климата и материалов, из которых построен дом. В южных районах, где редко бывают морозы ниже 20 градусов и относительно сухой воздух, при остеклении помещения качественными стеклопакетами, батареи можно расположить в любом месте, при этом окна останутся чистыми без наледи, а в квартире будет комфортная температура.

Монтаж подоконника

До монтажа подоконника необходимо выполнить пункт 14.Установка пароизоляционной уплотнительной ленты.

При установке подоконника необходимо выполнить следующие действия:

1. Проверить подоконник на соответствие размеров, цвета и отсутствие царапин или иных повреждений, предварительно сняв защитную пленку. В случае когда требуется подрезка подоконника в зависимости от размеров проема, производится сначала разметка, а затем подрезка подоконника. Разметка производится строительным карандашом относительно центра конструкции. Подрезка производится электролобзиком или ножовкой по пластику, входящими в состав монтажного комплекта инструментов. 2. Проверить, чтобы примыкание подоконника к коробке оконного блока было плотным, герметичным и устойчивым к деформациям. 3. Зазор между торцом подоконника и несущими стенами по бокам не должен превышать 3-4 мм.

Дополнительно рекомендуется установить пружинную скобу для более плотного примыкания подоконника к профилю коробки. Скоба крепится к подставочному профилю при помощи самореза. Скобы устанавливаются путем крепления в подставочный профиль на расстоянии 20-25 см друг от друга, после чего подоконник просто защелкивается в скобы и не требует дополнительной установки.

Рекомендуемый свес подоконника за внутреннюю поверхность стены должен составлять ½ ширины радиатора отопления, но не более 100мм (без кронштейнов). При вылете, превышающем указанное значение, необходимо применять стандартные кронштейны, расстояние между которыми не должно быть более 500 мм, отступы от края подоконника должны быть не более 250 мм. Проверить точность установки подоконника при помощи уровня в продольном и поперечном направлениях.Обязательно запенить опорные колодки для фиксации.По всей длине подоконника, там, где будет контакт с рамой, рекомендуется нанести полосу силикона белого цвета или клей для ПВХ.Монтаж порога под коробку балконного блока осуществляется так же, как и монтаж подоконника. Вылет порога за внутреннюю плоскость стены составляет от 30 до 40 мм.

. НЕ ДОПУСКАЕТСЯ ЗАЗОР МЕЖДУ КОРОБКОЙ И ПОДОКОННИКОМ.

Для того чтобы избежать царапин на поверхности и сколов в месте распила, необходимо соблюдать аккуратность и пилить без большого давления на подоконник.

Исходя из температурного расширения, максимальная длина устанавливаемого подоконника ПВХ ограничена 3000 мм.

При установке подоконника с внутренней и наружной стороны под окно балконного блока, подоконник должен заходить за коробку балконной двери и при этом перекрывать угол нижней четверти (стеновой панели) и выступать не более 15 мм, если иное не оговорено с Заказчиком.

Подоконник должен заходить под нижнюю поверхность коробки не менее чем на 5 мм и плотно по всей длине примыкания быть прижатой к ней.

При расстоянии от подставочного профиля до края стены под подоконником более 150 мм необходимо предусмотреть меры по препятствованию прогиба подоконника под нагрузкой в районе примыкания к раме и по плоскости подоконника (порога). Для этих целей применяются дополнительные опорные колодки и фрагментарное подпенивание.

Если проем под подоконником небольшой, то он запенивается. Конструктивно новый подоконник всегда выше старого примерно на 2-4 см, поэтому сохранить обои под подоконником, как правило, невозможно. Заделка под подоконником производится строительной смесью, для дальнейшего оклеивания обоями или п

Подоконники из ДСП или деревянные устанавливают таким же способом.

Также возможна установка с помощью удерживающих скоб:с применением крепежных элементов (два- один за другим ввинчиваются удерживающие скобы с цилиндрическими шурупами размером 3,9*16 или шурупами с половинчатой головкой 4,5*16) в слое раствора по 2 шт. на расстоянии 60 см – для подоконников с максимальной длиной до 2 м.

Правильная установка радиатора отопления под окном

Окна Проф >> Окна инфо >> Правильная установка радиатора отопления под окном: низкие батареи, конвекторы Создание проектов жилых домов от общего рисунка и до расчета размещения радиаторов отопления регламентируется государственными строительными нормами и правилами. Именно СНиП выступает основным документом, на основании положений которого разрабатывается проект здания. Но это для новостроек, а как быть с домами, построенными еще в 40-50 годах прошлого века? Или с проектами столь популярных в 70-80 годах многоэтажных панельных высоток? Особенно когда владельцы квартир меняют старые деревянные окна на пластиковые, с новыми подоконниками. В таком случае нужно внимательно изучить нормативные документы и в соответствии с ними планировать работы, как установить батарею отопления под окном.

Правила установки отопительных радиаторов согласно СНиП

СНиП 3.05.01-85 – это документ, согласно которому производится монтаж секций для отопления любого помещения. В нем зафиксированы следующие положения:

Батареи должны размещаться так, чтобы центр окна и отопительного радиатора полностью совпадал. Допускаемая погрешность составляет не более 20 мм.
Ширина непосредственно отопительной батареи по правилам не должна превышать 50 % ширины оконного проема, где располагается подоконник в жилых помещениях. Батареи в школах, в домах для престарелых и инвалидов, больницах и в детском саду должны занимать 75 % светового проема. Регламентировано такое положение п. 3.48 СНиП 2.04.05-91 и п. 6.5.5 СНиП 41-01-2003.
При осуществлении монтажа необходимо учитывать, что расстояние от поверхности пола до нижней точки секции не должно быть больше 12 см. Зазор между верхним краем батареи и имеющимся подоконником по нормам составляет не менее 5 см.
Что касается расстояния, которое предусматривается от стены до радиатора, то оно должно быть в пределах 10–12 см. Хотя допускается изменение указанных параметров, но тогда потребуется между стеной и радиатором прикреплять специальный теплозащитный материал (зеркальный утеплитель или экранирующий лист, выполненный из алюминиевой фольги).

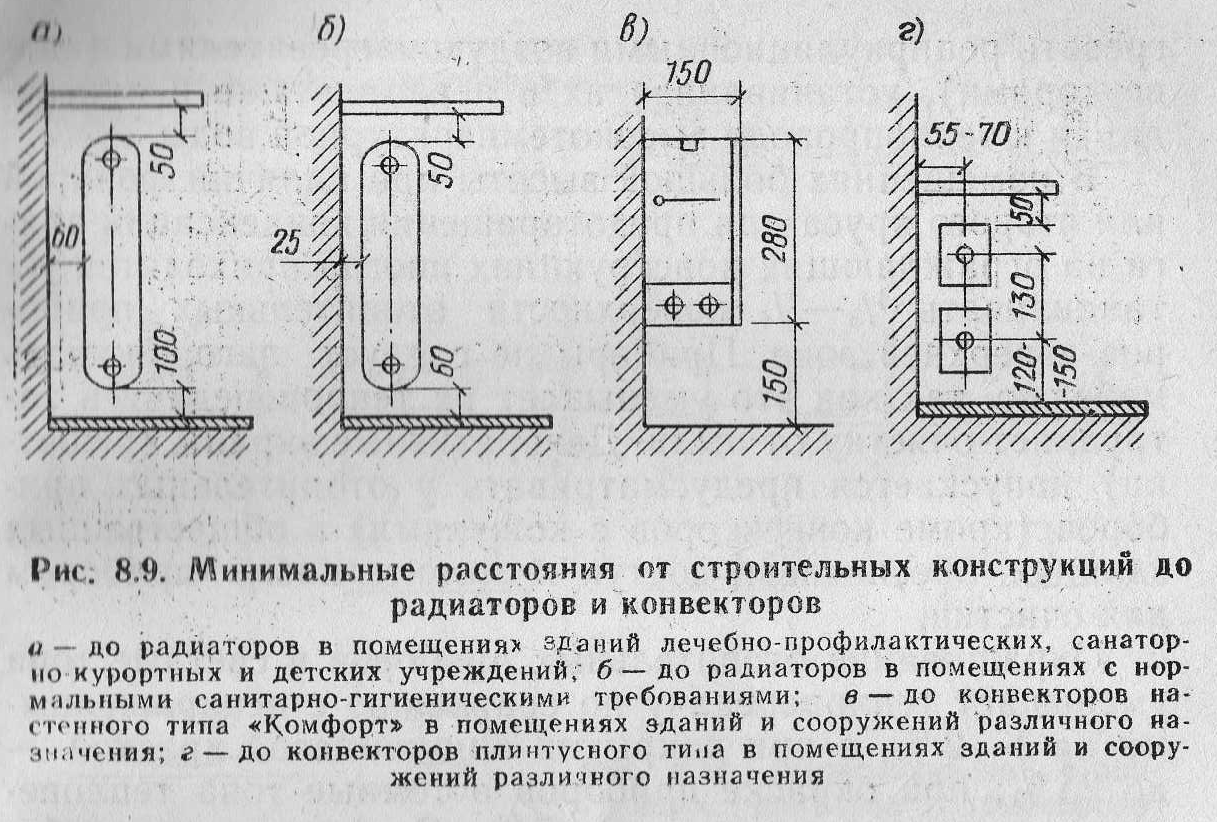

Схема установки радиатора согласно нормам СНиП

В своде правил (СП 31.13330.2012) и норм засвидетельствовано, что в П-образных системах отопления нельзя устанавливать больше секций, чем использовалось раньше. Если предусматривается метод принудительной циркуляции воды непосредственно в системе отопления, то при количестве 24 и более секций необходимо использовать разносторонний способ подключения.

Детали, необходимые для правильной установки

Детали, которые требуются для установки батарей своими руками, покупают, исходя из особенностей устройства системы теплоснабжения. Например, если радиатор будет задействован в однотрубном отоплении, тогда нужен байпас. Благодаря данному элементу, в случае необходимости проведения ремонта или замены батареи отопления своими руками. обогрев в помещении не надо отключать. Этот момент очень важен, поскольку в зимнюю стужу нежелательно перекрывать теплоснабжение дома.

Когда выполняется установка радиатора отопления своими руками, чтобы присоединить его к трубопроводу, нужны сгоны, имеющие резьбу, соответствующую размерам батареи отопления и труб. На сгоны также накручивают втулку, которую потом скручивают и вставляют в батарею. С помощью сгонов, изображенных на фото, легче подключать радиатор к контуру и нет необходимости пользоваться сваркой для соединения стыков между подводкой и трубопроводом.

Если планируется выполнять установку чугунных батарей отопления. в первую очередь следует убедиться, что кронштейны, входящие в комплект, соответствуют материалу, из которого построены стены помещения. Правила установки радиаторов отопления регламентируют, что из прибора необходимо удалить попавший туда воздух, а для этого обычно его оснащают краном Маевского. Как правило, он входит в заводскую комплектацию, в противном случае его нужно приобрести.

Необходимая теория

В наши дни наиболее широко распространены два вида отопительных систем:

однотрубная;
двухтрубная.

Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.

Монтаж отопительной системы

При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.

Схемы установки радиаторов

Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.

Наиболее распространенными схемами являются следующие:

Боковое подсоединение. Позволяет достичь наибольшей теплоотдачи.Питающая труба присоединяется к расположенному вверху патрубку, а обратка – к нижнему. При подключении наоборот (подаче воды снизу) мощность системы снижается.
Подключение диагональное. Оптимально для батарей значительной длины, характеризуется минимальными теплопотерями.При этом происходит равномерный прогрев радиаторов. Подключение подводящей трубы осуществляется с одной стороны верхнего патрубка, а отводящей – с обратной стороны расположенного снизу патрубка.
Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Варианты схем подключения

Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.

Биметаллические радиаторы отопления какие лучше инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

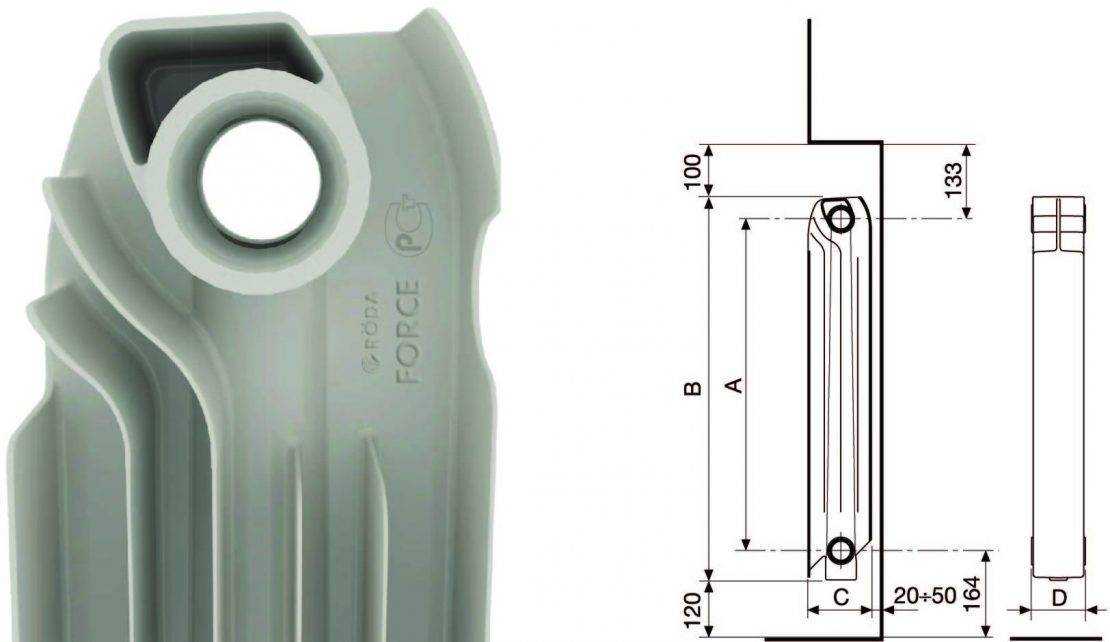

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

Проверить на свинчиваемость втулку американки с футоркой.
Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
Обжать лен пальцами, смазать Унипаком.

Монтаж

Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

Навестить радиатор на установленные кронштейны.
Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
Затянуть накидную гайку рукой до упора.
Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки

Разметка места монтажа

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

READ Электромагнитный замок и кнопка выхода как установить

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции

Здесь важно руководствоваться следующими правилами

Как влияют зазоры между радиатором отопления и стеной

Обозначенный свод правил по СНиП 2.04.05-91 – это не просто утвержденные параметры монтажа батареи отопления. Фиксированные цифры позволяют снизить непредвиденные затраты на отопление, например в многоквартирном доме.

В зависимости от внешней температуры воздуха здание может существенно охлаждаться. К примеру, большинство многоэтажек построены из бетона, который по своим физическим характеристикам не позволяет сохранять тепло внутри помещения.

Крепление и монтаж

Из этого следует, что если отопительную батарею прикрепить непосредственно к внутренней стенке несущей конструкции, то большая часть тепла будет направляться именно на нее, а не на нагревание воздуха. Делая небольшое расстояние от стены до радиатора отопления, создается своего рода воздушная изоляция, тем самым снижая необоснованные затраты. По данному принципу необходимо монтировать все приборы в помещении.

Какое расстояние от стены до батареи или радиатора предусматривается, если подоконник значительно выступает по отношению к стене, указано в нормативах. Дистанция между радиатором и оконным проемом не должна превышать 3/4, поскольку прогрев воздуха в квартире существенно снизится.

Схема движения воздуха в помещении

Что следует учесть при установке, кроме расстояния

Учитывая обозначенные нормы и правила монтажа отопительной системы, необходимо сконцентрировать внимание на таких рекомендациях. Во избежание необоснованных затрат, а также для того, чтобы в частном доме или квартире сохранялось тепло, следует подобрать отопительные приборы, руководствуясь такими критериями:

местом проживания, а именно климатическими условиями региона;
существующей разводкой отопительной системы;
способом крепления отопительных секций;
температурными показателями в самой системе отопления;
нужно учесть, из какого материала произведены входящие трубы и трубопровод, подведенный в квартиру;
расположение жилого помещения в самом здании;
выбором регулирующих элементов.

Под окном

После анализа всех вариантов можно приступать непосредственно к выбору батарей, которые будут монтироваться, к примеру, в частном доме, многоквартирных домах и других помещениях.

Правила определения расстояния

Нормативы регламентируются СНиП. Документ определяет, на какой высоте вешать радиаторы отопления, а также размеры воздушных зазоров и прочие параметры установки:

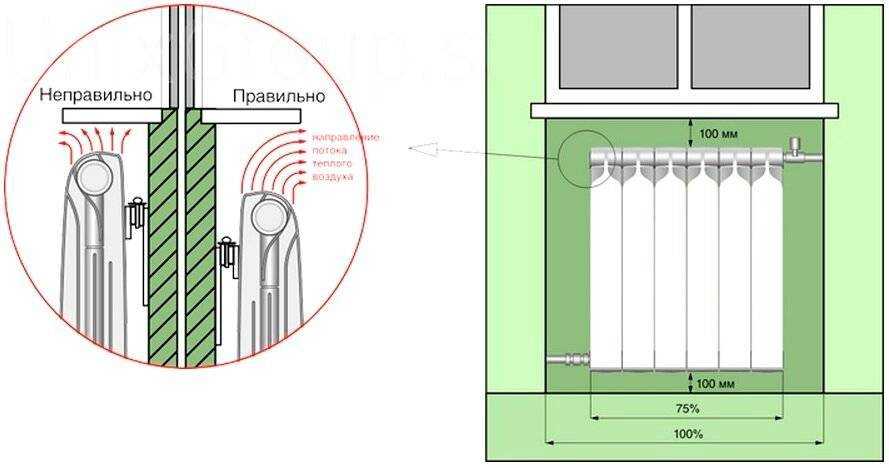

Размещается батарея под оконными проемами таким образом, чтобы центр радиатора и центр подоконника совпадали. Ширина прибора отопления должна составлять до 70% размера оконного проема.
Оптимальный показатель высоты размещения радиатора составляет 12 см от пола до нижнего коллектора, 5 см от верхнего коллектора до подоконника, 2-5 см от задней стенки батареи до стены.

Просматривая нормы установки радиаторов отопления в квартире, необходимо принимать в учет материал стены, подоконника и его размеры.

Основные требования

Расстояние от пола до подоконника может отличаться в зависимости от вида окна. Однако на допустимый коэффициент, при котором тепло лучше всего удерживается в помещении, предусмотрен ГОСТ, и показатель составляет 0,55 Вт/°С×м². Это значит, что для того, чтобы добиться необходимого эффекта, нужно использовать плиту, которая будет обладать низкой теплопроводимостью.

Важную роль играет расстояние радиатора до подоконника: на тот случай существует СНиП, основные положения которого требуют:

Подоконник должен иметь небольшой наклон внутрь помещения – минимум 1˚.
Между стеной и конструкцией должна находиться теплоизоляция.
При монтаже учитывается высота от пола. Все подоконники должны быть на одном уровне.
В длину подоконник не должен быть больше 3 метров.
Выставляется длина относительно оконного проема, с разницей 4 мм.
Расстояние, требуемое отступить от батареи до подоконника, не должно быть меньше 8 см.
Отпилить лишние части рекомендуется при комнатной температуре.

Выполнение монтажных работ: схема

До начала работ полностью перекрывают отопительный контур, сливают из системы теплоноситель. Остатки жидкости помогает удалить циркуляционный насос. При помощи уровня проверяют навешенную на крепежные изделия батарею относительно горизонтального и вертикального положения.

из радиатора выкручивают все заглушки;
если отопительный контур однотрубный, приступают к подключению байпаса, оборудованного вентилем. При двухтрубной схеме правильная установка радиаторов отопления не предусматривает использование байпаса, а для соединения используют сгон с присоединенным к нему вентилем.

После окончания монтажа еще необходима опрессовка системы. Подобные мероприятия должны делать сантехники, поскольку они обладают опытом и у них имеется аппарат, который нет смысла приобретать для установки пары батарей.
