Лучевая система отопления частного дома своими руками

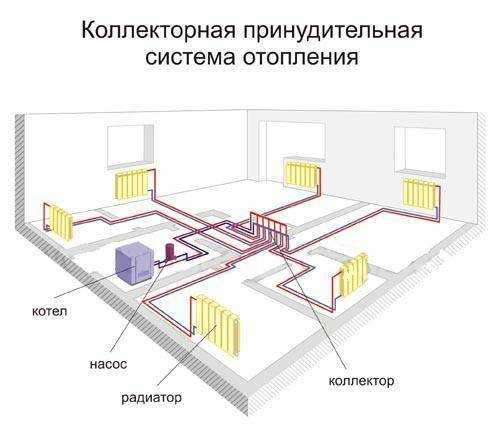

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

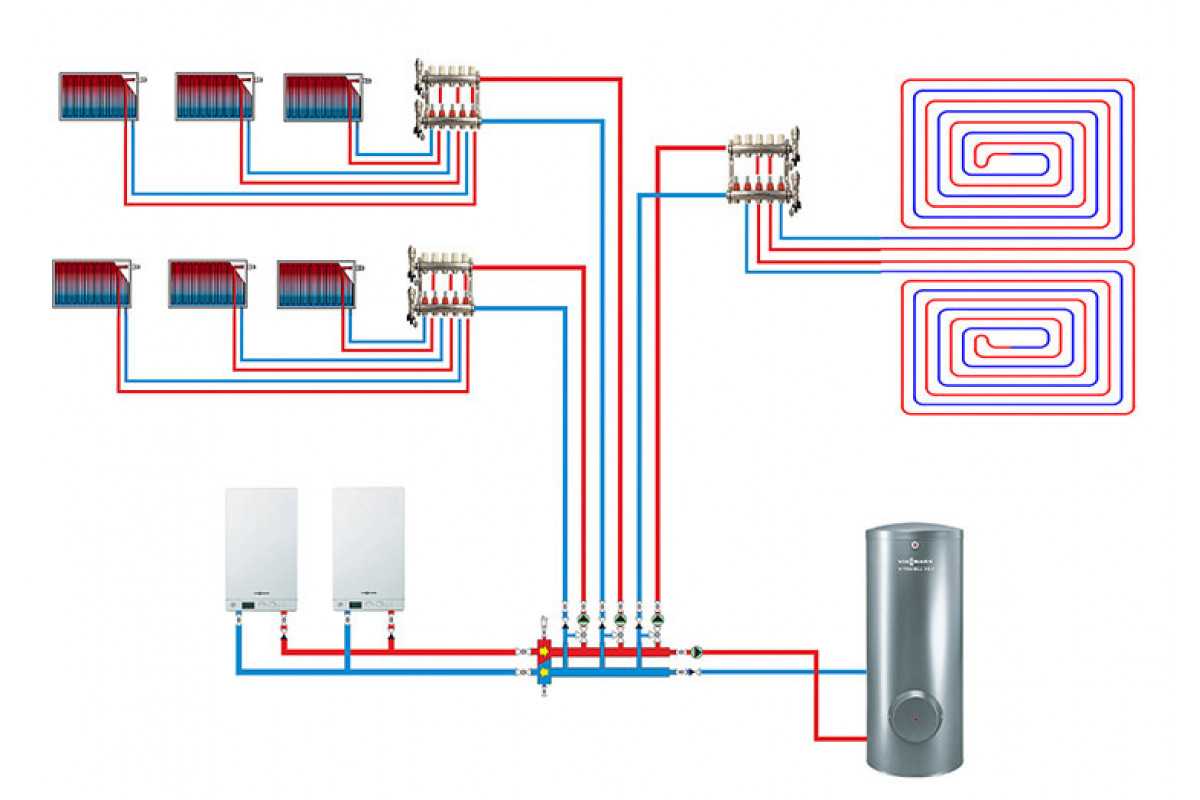

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

определить места расположения радиаторов;
выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Выбор распределительного коллектора

Его ещё называют гребёнкой. Необходим для подачи жидкости на тёплый пол, батареи, конвекторы и пр. При помощи него осуществляется отток по обратному контуру, жидкость откуда потом направляется в котёл либо опять смешивается в контуре для температурной регулировки. Коллектор справляется с максимум двенадцатью ветвями.

Как правило, гребёнки имеют резервные запорно-регулирующие и регулирующие температуру элементы. При помощи них возможна настройка рационального расхода теплового носителя по всем контурам обогрева. Присутствие развоздушивателей может гарантировать качественное и стабильное функционирование системы.

Правила монтажа

Как правильно выполнить лучевую разводку своими руками?

Вот несколько базовых правил.

В качестве подводок можно использовать трубы минимального имеющегося в продаже диаметра (15 мм для гофрированной нержавеющей трубы и 16 мм для металлопластика, полипропилена, PEX и PERT);

Таблица соответствия диаметра труб и тепловой нагрузки на участок контура. Как видите, диаметра в 15 мм достаточно для любого отопительного прибора.

Все обслуживаемые соединения должны быть доступны после окончания монтажа, поэтому они выводятся за пределы стяжки или штроб;
Для соединения подводок с радиаторами используйте американки. Быстроразъемные соединения сэкономят вам массу времени и сил, если батарею по какой-то причине придется снять;
Ставьте дроссели и/или шаровые краны на оба коллектора (подачи и обратки). Каждый контур должен полностью отключаться независимо от других. Эта инструкция поможет вам не остаться зимой без отопления во всем доме из-за течи единственной батареи;
При монтаже радиаторного отопления прокладывайте подводки в теплоизоляции (например, в трубках из вспененного полиэтилена). Так вы сократите нецелевые потери тепла.

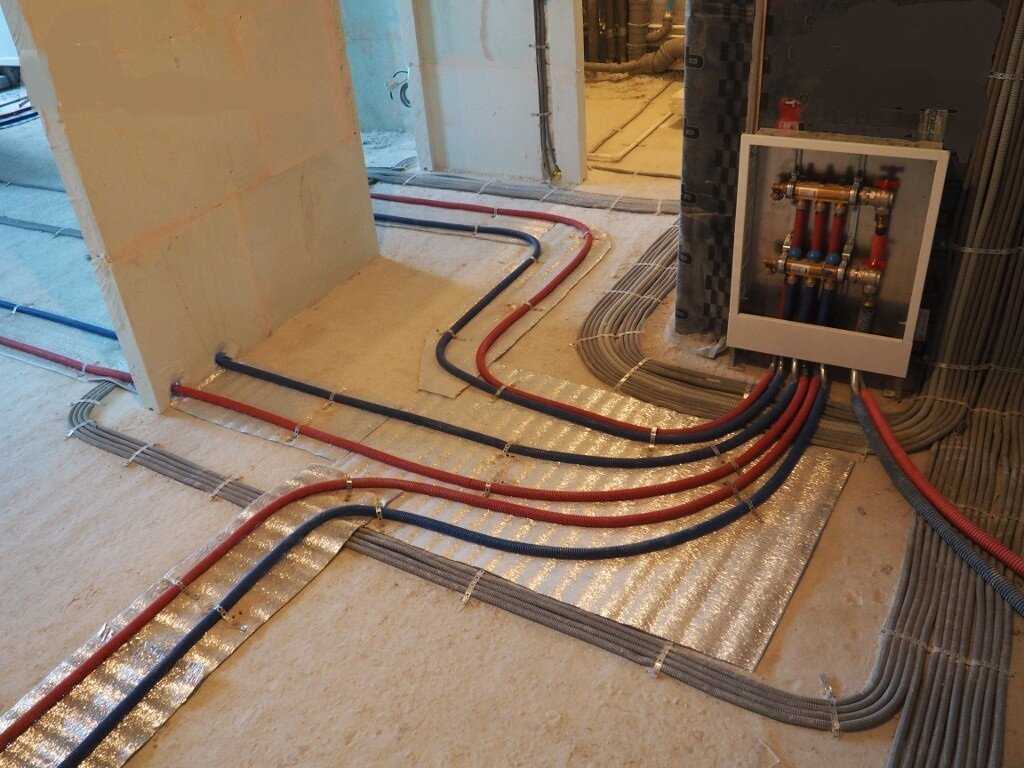

Подводки отопления разведены в трубках из вспененного полиэтилена.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

Коллекторный шкаф — узел управления отоплением во всем доме.

Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

Лучевое подключение системы отопления какие ограничения?

При лучевом подключении системы отопления нам невозможно организовать её работу без насоса циркуляции. Конечно о том, чтобы делать гравитационную систему сейчас вряд ли кто задумывается, но всё же. Теплоноситель свободно не сможет циркулировать по системе и ему нужно помогать.

В большинстве случаев, когда у нас будет настенный котел отопления, встроенного насоса будет достаточно, но если частный дом большой, то необходимо будет ставить дополнительные насосные группы (например, одну на этаж) и тем самым обеспечить необходимую циркуляцию.

Также лучевое подключение системы отопления лучше всего делать по этажам. Таким образом у нас все ветки (лучи) будут иметь не очень большую протяженность. При этом расход трубы сократится, а балансировка будет проще.

Главные элементы конструкции

Важнейшим компонентом лучевой разводки являются коллекторы. При проектировании лучевой системы отопления двухэтажного (или многоэтажного) дома коллекторный шкаф потребуется разместить на каждом этаже. Коллекторы и регулирующая арматура (ручная либо автоматизированная) монтируются в шкафы, где к ним обеспечивается удобный доступ во время эксплуатации и периодического или аварийного обслуживания.

Малое по сравнению с тройниковой разводкой число соединений обеспечивает большую гидродинамическую устойчивость всей системы отопления.

Второй компонент – это циркуляционный насос, он обеспечивает создание напора в системе для подачи нагретого теплоносителя по трубам в радиаторы и сбор обратки.

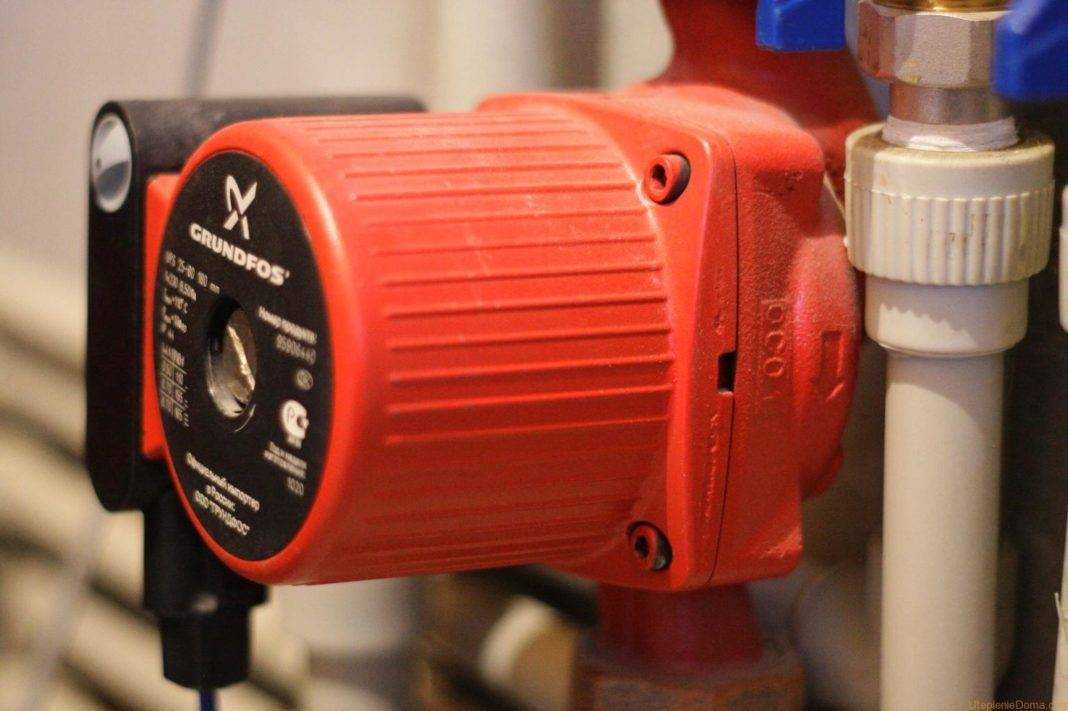

Подбор и монтаж циркулярного насоса

Для лучевой системы отопления чаще всего выбирают вариант нижней подачи горячей жидкости в радиаторы. Для обеспечения ее принудительной циркуляции применяется циркуляционный насос. Его мощности должно хватать, чтобы обеспечить напор, позволяющий теплоносителю достичь самых удаленных теплообменников, включая теплые полы.

Принудительная циркуляция ускоряет оборот теплоносителя по кольцам системы. Это позволяет снизить перепад между входящей и исходящей температурой контура отопления. Такой рос эффективности отопления позволяет либо понизить мощность бойлера, либо иметь больший запас мощности на случай экстремальной погоды.

При подборе устройства учитывают два основных параметра, определяющих его мощность и число оборотов:

производительность, кубометры в час;
напор, в метрах;
уровень шума.

При выборе циркулярного насоса учитывайте производительность и напор

Для корректного подбора потребуется учесть диаметр и общую длину разводящих труб, максимальный перепад высот по отношению к высоте монтажа насоса. При проведении инженерно-сантехнических расчетов используют специальные таблицы, предлагаемые производителями.

Специалисты рекомендуют придерживаться следующих правил по монтажу насоса:

приборы с влажным ротором монтируются так, чтобы вал был расположен горизонтально;
устройства со встроенным термостатом монтируются на ближе чем на 70 см от отопительного котла во избежание ошибочных срабатываний;
циркуляционный насос монтируется на возвратном участке трубопроводной системы, поскольку его температура ниже и устройство прослужит дольше;
современные термостойкие насосы могут размещаться и на магистрали подачи;
отопительный контур следует снабдить устройством для выпуска воздушных пробок, его может заменить насос со встроенным воздушным клапаном;
устройство следует размещать максимально близко к расширительной емкости;
перед монтажом насоса проводят промывку системы от механических загрязнений.

Если параметры электросети в месте установки не отличаются стабильностью, рекомендуется подключать насос и систему управления котла через стабилизатор напряжения достаточной мощности. Если нередки перебои с электроснабжением, следует предусмотреть устройство бесперебойного питания- либо аккумуляторное, либо с автоматически запускаемым электрогенератором.

Часто при оптимизации стоимости системы возникает искушение обойтись без циркуляционного насоса. Такой вариант в принципе допустим для одноэтажных построек малой площади. Эффективность отопления при этом снизится. При использовании естественной циркуляции следует использовать трубы большего сечения. Кроме того, расширительную емкость следует разместить в самой высокой точке здания

Выбор и роль распределительного коллектора

Этот важнейший элемент системы распределяет поток горячего теплоносителя, подаваемый бойлером, по отдельным лучам разводки. Второй коллектор собирает отдавшую свое тепло жидкость и возвращает ее в теплообменник для последующего нагрева. Возвратный клапан может перепускать часть обратного потока в основной контур, если требуется понизить температуру теплоносителя, не меняя режим работы котла.

На рынке предлагаются коллекторы, поддерживающие от 2 до 18 лучей. Коллекторы комплектуются запорной или регулировочной арматурой, или автоматическими терморегулирующими клапанами. С их помощью задается требуемый температурный режим по каждому лучу.

Правила монтажа лучевого отопления

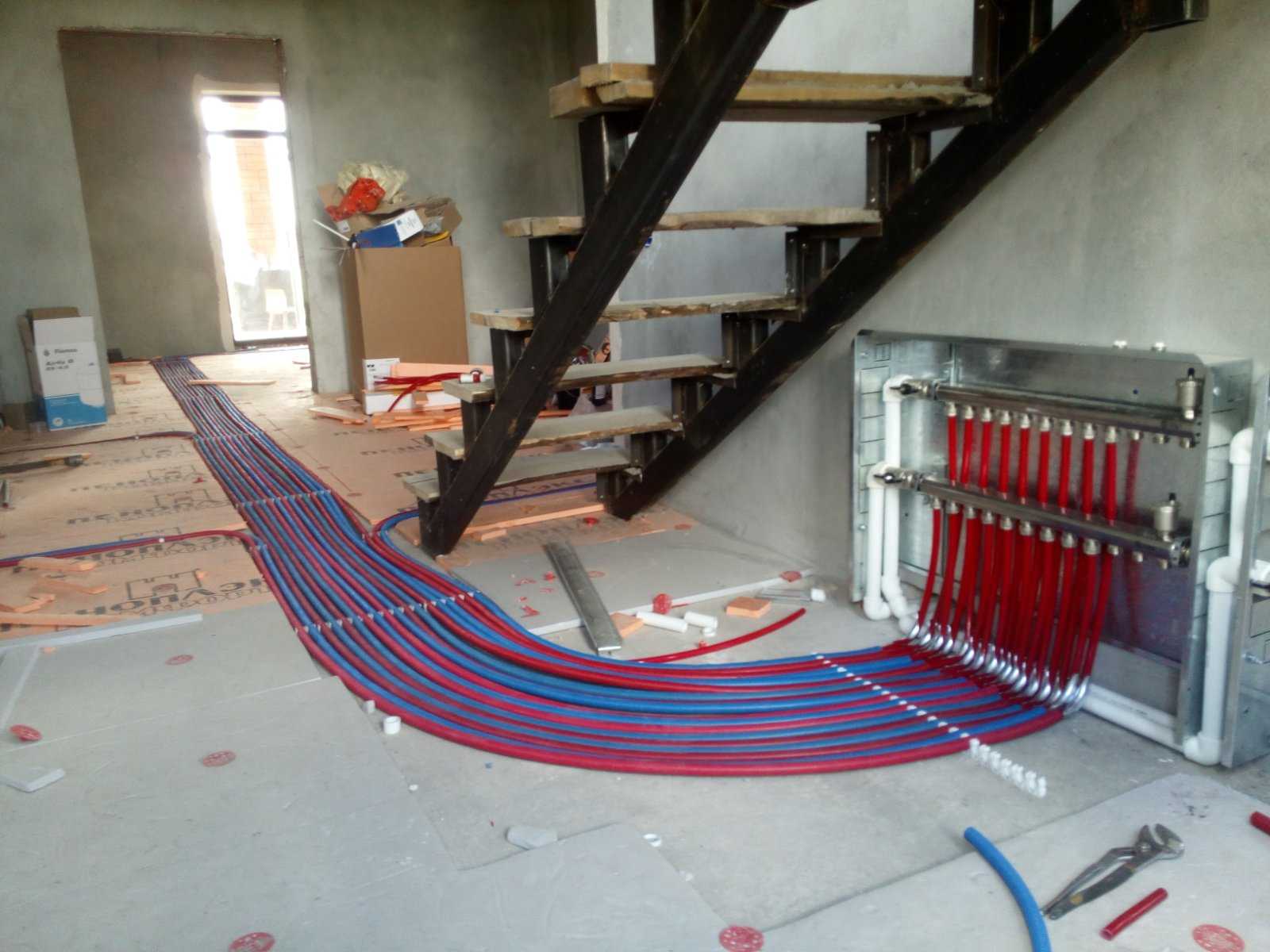

Как правило, трубы укладываются в стяжку пола. Чтобы сократить теплопотери и оставить немного места для теплового расширения, на магистрали надеваются рубашки из вспененного полиэтилена – это такой утеплитель. Во время прокладки нужно стараться, чтобы коммуникации шли группами. Так вы будете знать, где точно есть трубы, чтобы не пробить их в дальнейших работах, например, если потребуется просверлить отверстия для крепления лестницы или установки унитаза.

Особых сложностей в укладке труб нет. Вы просто ведете кольцо к месту установки радиатора. Для таких систем отопления нужно покупать батареи с нижним подключением. Со стяжки будет выходить буквально 10 см трубы. Все смотрится очень аккуратно.

Основные недостатки

Чтобы качественно спроектировать систему отопления, следует учитывать.

https://youtube.com/watch?v=kifq_s-iQQI

Конструктивные особенности здания: в действующих деревянных домах с полами, уложенными на лаги, возникают трудности по размещению тепловых магистралей под напольным покрытием без нарушения составных крепежных элементов.

Тот факт, что переоснащение жилого дома на коллекторную схему зачастую экономически не целесообразно из-за большого объема демонтажных работ для маскировки трасс теплоносителя с последующим восстановлением первоначального состояния помещений. Но иногда дизайнеры не прячут трубы, а выделяют открытые магистрали, используя медные конструкции как элемент интерьера на декоративных деревянных стенах. Такой прием подчеркивает оригинальное водяное отопление дома и неординарность имиджа хозяина.

Потребности места для размещения специального шкафа с коллекторным оборудованием.

Увеличенную материалоемкость системы, по сравнению с однотрубными конструкциями, которая требует больших финансовых вложений.

Выбирая схему обогрева для дома, следует учитывать, что лучистая система отопления эффективно работает при точно рассчитанном проекте и безошибочном монтаже.

Элементы коллекторной схемы отопления

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

Нагревательный котел. Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования. Здесь имеется следующий нюанс: лучевая схема разводки системы отопления в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.

Циркуляционный насос. Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения.

Выбирая циркуляционный насос для лучевого отопления, следует обратить внимание на ряд параметров, включая длину трубопроводов и материалы изготовления радиаторов. Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени

Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени

Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени.

Коллектор (его еще называют гребенкой). Также является важным элементом лучевой разводки системы отопления. На гребенку возлагается функция распределительного устройства, предназначенного для централизованного обеспечения радиаторов отопления теплоносителем (подробнее: «Распределительная гребенка системы отопления — назначение и принцип работы «).

Лучевая схема системы отопления всегда содержит разнообразные терморегулирующие или запорно-регулирующие элементы. Они обеспечивают необходимый расход носителя тепловой энергии в каждой ветке конструкции. Создать дополнительные условия для более производительной работы отопительной конструкции без излишних затрат поможет монтаж термометров и удалителей воздуха, функционирующих в автоматическом режиме.

Коллекторы на отечественном рынке предлагаются потребителям в широком ассортименте. Выбор конкретного устройства основывается на количестве запроектированных контуров обогрева или подключаемых радиаторов. Гребенки производят из различных материалов – это может быть латунь или сталь, а также полимерная продукция.

Шкафы. Лучевая схема отопления требует, чтобы все элементы, входящие в нее, располагались в специальных оборудованных для них конструкциях. Распределительный коллектор для отопления. запорная арматура, трубопроводы нужно помещать в коллекторные шкафы, имеющие простую конструкцию. Они бывают как встраиваемые в нишу стены, так и наружными, но при этом отличаются функциональностью и практичностью.

Особенности монтажа

Прокладка труб скрытого типа подразумевает обязательную организацию тепловой изоляции. Обогревательные элементы могут нагреваться и до +90 °C, что плохо может сказываться как на стяжке, так и на элементы из дерева. Просто необходим теплоизолирующий материал, сдерживающий скорость теплопередачи, чтобы тепло успело распределяться системой. Рынок предлагает особые полиэтиленовые кожухи для скрытой прокладки трубопровода.

Чтобы монтировать металлопластик, потребуются определённые умения

Качество подготовленной трубы (её торца калибратором) очень важно для герметичного соединения фитингом. Обычно используют надёжные обжимные фитинги, соединения ветвей фитингами на отопительных батареях и коллекторах делают не разборными

Какие есть фитинги для металлопластиковых труб, можете прочитать здесь.

Подготовка к установке

Перед тем, как начать все монтажные работы, стоит правильно подобрать все требуемые элементы и продумать места нахождения приборов, в том числе необходимо:

Определиться с местом установки отопительных батарей.
Подобрать тип радиаторов в связи с показателями давления и вида теплового носителя. Подсчитать необходимое число секций либо площадь панельных отопителей, чтобы тепла хватило для прогрева всех помещений.
Нарисовать схему отопительных радиаторов и пролегание труб. Не стоит забывать про другие элементы обогрева (котёл, насос и коллекторы).
На бумагу записать все необходимые элементы, и закупиться. Для того, чтобы быть уверенным в расчётах, можете посоветоваться со специалистом.

Более подробно про распределительную гребенку можно прочитать здесь.

Монтаж лучевой системы отопления

Первоначально ставятся радиаторы в каждом помещении. Их расположение на одном уровне проверяют нивелиром. Мощность устройств рассчитывают исходя из теплопотерь. На обогревательных батареях ставят заглушки, узлы подключения термостатической головки, краны (к ним подсоединяются переходные фитинги на металлопластик).

Ставится ящик для коллекторов. Как правило, выбираются простые и дешёвые распределители, снабжённые шаровыми кранами с выводами на 16 мм и подсоединением на ¾. На коллектор монтируются американки.

Подключить коллекторное устройство к котлу (к тройникам магистрали от котла) можно скрыто под полом либо по стенам. Затем коллектор соединяют подачей и обраткой 16 мм со всеми устройствами отопления.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.
