Схемы подключения насоса отопления: варианты и пошаговый инструктаж

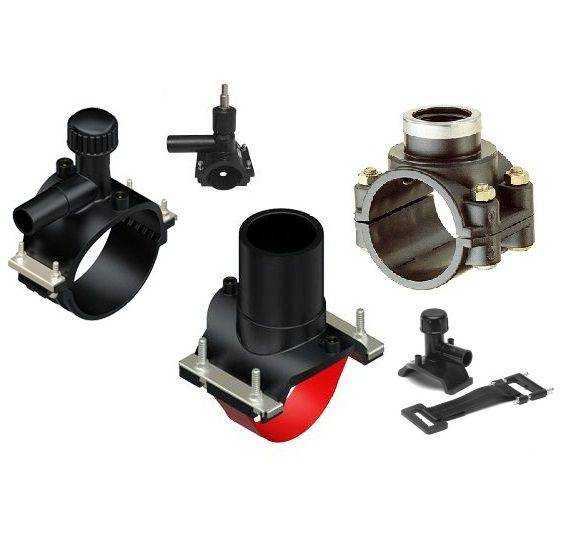

Процесс врезки в трубопровод

Для данной работы необходимо приобрести хомут врезку. Он устанавливается на трубу, и через него она просверливается. В идеале все это выполнять перекрыв подачу воды, но хомут может использоваться и под давлением.

Для начала выбираем место врезки, и временно устанавливаем на трубу хомут. Затем через отверстие в нем просверливаем трубу.

После этого снимаем врезку, и зачищаем отверстие на трубе от заусенец напильником. Затем нужно нанести герметик на половину хомута с отверстием.

Далее прикладываем на него резиновую прокладку, и намазываем ее силиконом еще и сверху.

Теперь совмещаем отверстия на хомуте и трубе, и затягиваем болты. Тянем до упора, и после этого можно подключать к врезке кран, американку или гибкий шланг.

Благодаря силикону подтекать такая врезка не будет даже когда резиновая прокладка спустя годы задубеет.

Подготовка к монтажу центрального отопления

Помимо общих положений по подготовке объекта к установке системы, нужно разметить места прохода трубопроводов, места установки нагревательных приборов и места установки узлов направления (элеваторов) и насосов.

При приемке строительного объекта под установку особое внимание обращается на следующие моменты:

готовность фундаментов под насосы;
соответствие борозд и отверстий для прокладки трубопроводов рекомендациям СНиП или заданным проектным параметрам;
на отделку поверхности стен и ниш за нагревательными приборами (поверхность облицовки или штукатурки данных мест в дальнейшем должна совпадать с общей плоскостью облицовки или штукатурки перегородки и стен, а средства крепления нагревательных приборов и трубопроводов должны быть установлены до устройства облицовки).

Так, вертикальные трубопроводы могут отклоняться от вертикали не больше чем на 0,2 см на 1 м длины трубопровода.

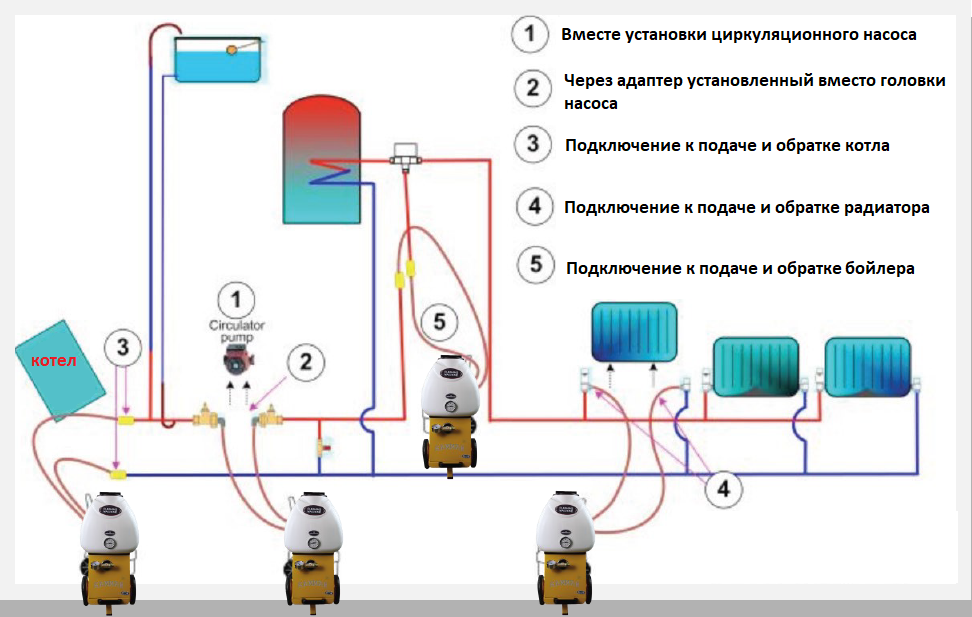

Врезка насоса в систему отопления

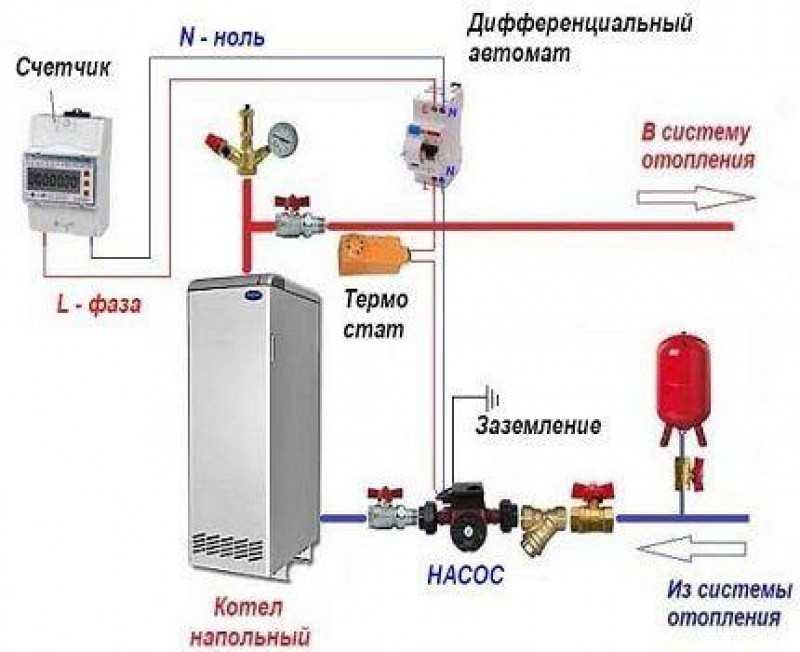

Схема установки насоса в систему отопления Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.

Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели — нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления — до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:

Он должен располагаться в самой низкой точке системы;
Температурные колебания теплоносителя минимальны;
Участок монтажа рекомендуется выбирать максимально прямолинейным.

Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.

Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.

Монтаж насоса в стальной трубопровод

Возможные варианты изготовления контура с насосом Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.

Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:

Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура — в большинстве случаев придется полностью слить воду из труб;
Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
Установить переходные муфты;
Подключить уже собранный контур с насосом.

Установка насоса в пластиковые трубы

Седелка для врезки в пластиковые трубы Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры — воду из трубы сливать не обязательно.

Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.

Во время монтажа важно обратить внимание на следующие факторы:

Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.

Правильное и неправильное расположение насоса Недостатком седелки является ее относительно высокая стоимость — от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали

Металлопластиковые и пластиковые системы

Технология монтажа:

откалибровать торец трубы;
надеть на нее обжимную втулку;
установить трубу в фитинг до упора;
надеть на него обжимную втулку;
контролировать правильность установки через отверстие на фитинге (должна быть видна поверхность трубы по всему отверстию);
обжать втулку специальным прессом.

Фитинги

Монтаж металлопластиковых и пластиковых труб в системах отопления выполняется с помощью пресс-фитингов. Компрессионные фитинги с разрезным кольцом не ставятся из-за их низкой надежности (требуют периодической подтяжки).

Для обжатия пресс-фитингов необходим обжимной инструмент.

Достоинства:

Возможность контроля качества обжимного стыка по специальному отверстию на фитинге.
Соединение не требует обслуживания.
Обеспечение герметичности и устойчивости к нагрузкам.

Недостатки:

высокая стоимость пресс-фитингов;
дорогой профессиональный обжимной инструмент с насадками.

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Мастер-класс. Пример установки радиатора отопления своими руками

Рассмотрим алгоритм действий при подключении батареи к системе отопления.

Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.

Подготовка радиатора

Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой

Важно, чтобы отверстия получились максимально чистыми и сухими

Отверстие вытирается насухо

Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).

Переходник

Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).

Устанавливается «американка»Ключ для «американок»Используется ключ для «американок»

Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.

Установка заглушки

Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску

Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы

Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаски

Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.

Расширение трубы

Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.

Нанесение разметки

Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.

Черчение линии установки держателей

Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.

Установка нижнего крепления

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.

Монтаж радиатора отопления

Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.

Разметка для будущего штробирования стен

Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.

Штробирование

Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.

Подготовка трубок для подключения радиатора

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.

Подключение трубопровода

Видео – Как установить отопительный радиатор

Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!

Фитинги для монтажа системы отопления на основе полипропиленовых труб

Для монтажа системы отопления на основе полипропиленовых труб применяются следующие изделия:

Муфты. Муфты бывают: прямые, переходные, со стальными резьбами (как внутренней, так и наружной). Они предназначены как для соединения труб методом пайки, так и для присоединения к полипропиленовым трубам стальных или металлопластиковых. Они также подойдут для подключения запорной арматуры и отопительных приборов.
Переходные муфты.
Краны и вентили. Также бывают как с металлическими резьбами, так и без них. Они устанавливаются на отопительные приборы, а также магистральные контуры, чтобы была возможность отключать их для проведения ремонтов и профилактически работ.
Крестовины и тройники. Аналогично, как и муфты, могут иметь паянную или комбинированную резьбу соединения. Необходимы для подключений нескольких труб.
Уголки. Применяются для соединения труб под прямым углом.
Заглушки. Применяются для закрытия временно неиспользуемых соединений.

Перед тем как приступить к покупке фитингов, необходимо сделать чертеж всей системы с обозначением всех ее элементов, их размеров, диаметров. Только в таком случае можно точно определить, сколько и каких соединений необходимо купить.

Виды монтажа отопительных систем частного дома бывают:

Одноконтурная система. В такой компоновке все радиаторы подключаются последовательно. При этом общая длина длинна труб и количество соединительных элементов необходимо минимальное. В такой системе есть один большой недостаток — чем дальше «по трубе» установлен радиатор, тем меньше он будет нагреваться. Поэтому в доме нагрев комнат будет неравномерным.
Двухконтурная. Эта система является самой популярной. Каждый радиатор подключается к двум контурам: «подача» и «обратка». Благодаря параллельному подключению каждый из радиаторов имеет одинаковую температуру нагрева.
Многоконтурная. При этой системе помещение имеет несколько контуров отопления, которые подключаются при помощи отопительного коллектора. При такой системе есть возможность регулировать подачу теплоносителя на каждый контур, благодаря чему можно более оптимально использовать энергоресурсы. Данная система требует большого количества труб и соединений.
Проектированием отопительных систем для частного дома должны заниматься специалисты. В противном случае, высока вероятность построения системы, которая не будет отвечать требованиям отапливаемого помещения.

Трубы для систем отопления

Какие выбрать трубы для создания отопительной системы, в каждом конкретном случае решается в зависимости от общего размера требующих отопления помещений, от пожеланий и финансовых возможностей заказчика.

Общая цена (смета) системы отопления, установленной в доме, напрямую зависит от материала труб, предполагаемых для использования:

Остальные виды труб применительно к системе отопления на сегодняшний день считаются менее актуальными.

Потребуется также рассчитать диаметр труб отопления, подходящий для конкретного случая. Как это сделать, можно узнать в тематической статье.

Горизонтальная разводка

Горизонтальное подключение трубы к регистрам в новых частных домах является наиболее популярной. С ее помощью удается сделать дом очень теплым и более эстетичным.

Горизонтальная схема подключения может быть однотрубной или двухтрубной. В зависимости от способа укладки труб бывает периметральной и лучевой.

Периметральная схема

Эта схема предполагает монтаж труб вдоль стен по периметру этажа здания, допустима также скрытая прокладка в полу. Такой водяной контур отопления можно монтировать в процессе строительства дома или во время ремонта. Основной минус – большая длина трубопроводов и сложность слива теплоносителя из системы.

Такая схема прокладки труб напоминает лучи солнца. С ее помощью удается настраивать работу каждого регистра, за счет чего в каждом помещении всегда будет оптимальная температура.

Эту схему подключения в основном применяют во время строительства дома, так как трубы нужно укладывать на черновой пол и заливать стяжкой. К минусам нужно отнести сложность ремонта, так как при возникновении аварии крайне проблематично добраться до повреждённых труб.

Такая схема разводки сегодня используется в типовых коттеджах.

Выводы

Перед самостоятельным монтажом контура отопления из полипропиленовых труб, требуется тщательно изучить технологию сваривания простых и армированных пластиковых изделий, ознакомиться со всеми возможными схемами подключения батарей, а также рассчитать требуемые тепловые нагрузки, начертить общий план и отдельные чертежи всех участков.

Это позволит вам собственноручно обустроить в своём доме эффективную систему отопления, поэтому в нём всегда будет тепло и уютно.

У каждого человека своё понимание комфорта, но тепло необходимо абсолютно всем. Без больших капитальных и временных затрат теплом можно обеспечить дом, используя трубы из полипропилена. А осведомлённость в отопительной системе позволит принять верное решение.

Пожалуйста, оцените наш материал:
Мне нравится3Не нравится

Установка насоса

После того как участок трубопровода полностью подготовлен, можно приступать непосредственно к установке самого агрегата. Опоры роторов применяемых в отопительных системах насосов не рассчитаны на работу в вертикальном положении агрегата, поэтому допускается лишь его горизонтальное расположение.

Монтаж насоса с неправильным расположением оси ротора.

Комплект поставки циркуляционного насоса включает в себя сам агрегат со встроенным либо внешним блоком питания, уплотнительные прокладки, паспорт на изделие и инструкцию по монтажу и эксплуатации. Перед началом установки необходимо ознакомиться с содержанием инструкции, чтобы учесть все особенности процесса установки и подключения конкретной модели. Некоторые насосы поставляются без уплотнений в комплекте, поэтому их необходимо приобрести дополнительно.

Постановка уплотнительной прокладки.

Если насос монтируется на вертикальном участке трубопровода, то его нижний фланец ставится на ответный фланец трубопровода, на который кладется уплотнительная прокладка, после чего соединение прикручивается с помощью накидной гайки. Далее уплотнение ставится на верхний фланец насоса, и соединение прикручивается второй гайкой. Затем гайки затягиваются с помощью ключа. В некоторых случаях резьбовые соединения насоса с трубопроводом дополнительно герметизируют с помощью уплотнительной ленты. При монтаже на горизонтальном участке допускается любая последовательность соединения фланцев.

Установка циркуляционного насоса.

Затем необходимо открыть краны по обе стороны от агрегата, чтобы внутренние полости насоса заполнились жидкостью. Если конструкция нагнетателя не предусматривает наличия автоматического клапана выпуска воздуха, его стравливают с помощью специального винта, открывающего перепускное отверстие.

Затягивание накидной гайки.

После монтажа насоса в составе трубопровода необходимо выполнить его подключение к сети электропитания. Розетка для электропитания агрегата должна иметь заземление. Если насос предусматривает возможность многорежимной работы, следует переключить рычажок на нужный режим. Подключенный к электропитанию циркуляционный насос отопления начинает выполнять принудительную прокачку теплоносителя, обеспечивая более интенсивный теплообмен и экономию топлива котла за счет уменьшения разницы температуры теплоносителя в подающей и обратной магистралях.

Интерьерное решение: декоративные решетки на радиаторы отопления

Оптимальная теплоизоляция для труб отопления

Самостоятельное утепление труб отопления на улице

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

муфты;
переходники;
крепежи;
уголки;
отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

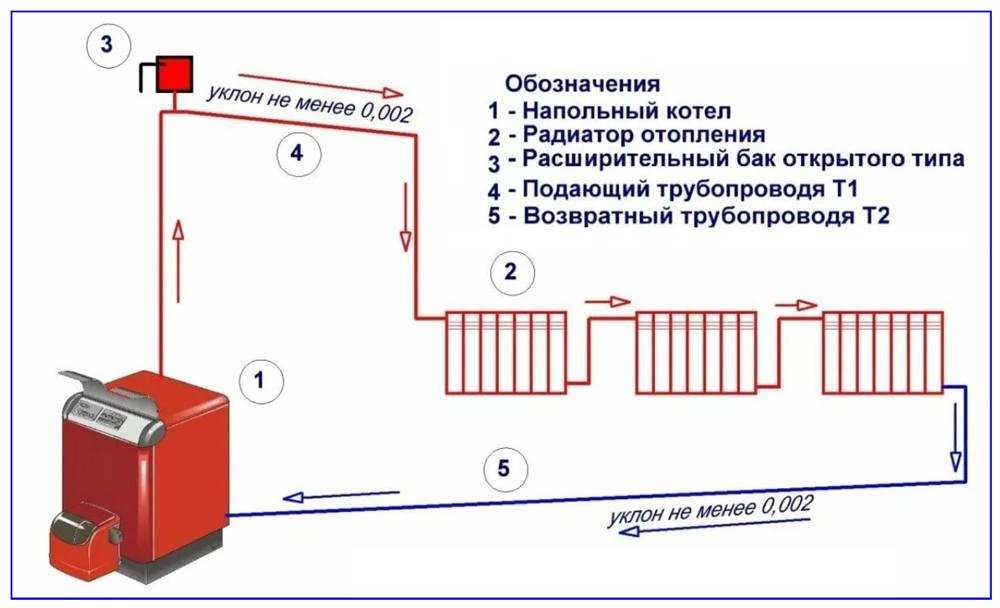

Схема системы отопления

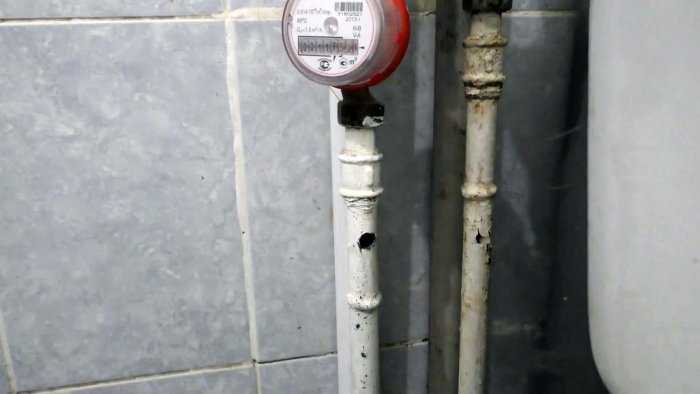

Водопроводная разводка

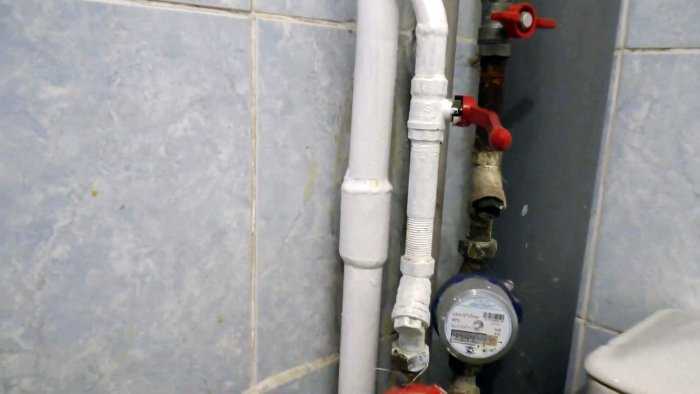

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

последовательного типа (самый бюджетный и простой в выполнении вариант);
коллекторного типа (при подаче воды применяется коллектор);
с проходными розетками (мало популярен).

Метод резьбовых соединений труб отопления

Врезаться в систему основной магистрали подачи тепла, если можно перекрыть подачу нагретой воды, осуществляется и методом резьбовых соединений. Для этого необходимо:

подготовить магистральную трубу в том месте, где будет происходить врезка: тщательно зачистить трубу до металла, удалив старое лакокрасочное покрытие;
наметить место для будущего фитинга;
используя «болгарку» или ножовку по металлу, спилить часть трубы на месте установки будущего отводного тройника, с учетом того, что необходимо будет создать ответные части для резьбового соединения;
нарезать метчиком на участках трубы резьбу с шагом, соответствующим резьбе фитинга;
используя герметик – чаще всего паклю и масляную краску – установить врезной фитинг, и после высыхания краски провести испытание созданного соединения, подав в трубу теплоноситель под рабочим давлением.

Соединение труб отопления без использования сварки потребует наличие специальных инструментов для нарезки резьбы на металлических трубах, и навыков работы с ними. Целесообразно пригласить сертифицированного специалиста для проведения работ, если нет опыта нарезки резьбы на трубах и создания герметичных соединений с использованием пакли.

Резьбовые соединения нужно обязательно уплотнять, для этого лучше всего применять паклю

Некоторые нюансы

Рассмотрим важные правила монтажа отопления из полипропиленовых труб и аспекты сопутствующих работ

При самостоятельной установке отопления необходимо принимать во внимание важное свойство полипропилена — большое значение показателя теплового расширения. Материал при нагревании от 90 до 100 градусов может удлиняться на 12-15 сантиметров на каждые 10 погонных метров, а потому чтобы избежать деформации трубопровода, при установке необходимо предусмотреть петли и компенсаторы

Трубы с армированием отличаются меньшим коэффициентом теплового расширения и предпочтительны для того, чтобы сделать отопление из полипропилена своими руками

На рынке представлены трубы с внешним и внутренним армированием. Трубы с внешним армированием имеют более демократичную стоимость, а само армирование не влияет на прочность трубы. Главное назначение внешнего армирования — компенсация большого значения коэффициент теплового расширения. При самостоятельном монтаже системы отопления нужно предельно аккуратно работать с трубами, чтобы не повредить внешний армирующий слой

Трубы с армированием отличаются меньшим коэффициентом теплового расширения и предпочтительны для того, чтобы сделать отопление из полипропилена своими руками. На рынке представлены трубы с внешним и внутренним армированием. Трубы с внешним армированием имеют более демократичную стоимость, а само армирование не влияет на прочность трубы. Главное назначение внешнего армирования — компенсация большого значения коэффициент теплового расширения. При самостоятельном монтаже системы отопления нужно предельно аккуратно работать с трубами, чтобы не повредить внешний армирующий слой.

Важно учесть, что варианты с внутренним армированием более просты для использования начинающим мастерам, так как повреждение армирующего слоя практически исключено. Кроме того, они не нуждаются в зачистке, хотя на такие трубы отопления полипропиленовые цена выше минимальной. Вообще важность зачистки армированных труб напрямую зависит от армирующего материала

К примеру, если труба армированная стекловолокном зачистка не требуется

Вообще важность зачистки армированных труб напрямую зависит от армирующего материала. К примеру, если труба армированная стекловолокном зачистка не требуется

Если рассмотреть вопросы «на чём не целесообразно экономить?» и «стоит ли купить полипропиленовые трубы для отопления цена которых не самая низкая?», ответом на них будет известность производителя. Дорогостоящие полипропиленовые трубы производства Германии или Польши — это рациональный выбор, который обязательно окупится долгим сроком службы всей системы отопления.

Еще одна сложность, с которой сталкиваются начинающие мастера — правильный выбор маркировки труб. В системах отопления используются трубы с минимальным линейным расширением, благодаря чему прямолинейные участки системы отопления не будут изгибаться после нагрева. Труба с маркировкой ПН 10, ПН 20, ПН 16 используется исключительно в системах холодного водоснабжения, но никак не отопления. Да, на трубы из полипропилена для отопления цена немного выше, чем для подачи холодной воды, но и свойства таких труб несколько иные.

С первого взгляда, достаточно много есть сложностей для новичков, которые никогда не сталкивались с монтажом полипропиленовых труб. Но с другой, если грамотно подойти к делу с самого начала (т.е. с момента формирования проекта), сложностей в ходе работы возникнуть не должно.

Какую воду лучше заливать в систему отопления

Существует несколько видов воды, заливаемой в отопительный контур:

Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.

Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.

Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.

Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.

Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.

Антифризы для отопления

Заключение

Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем

Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации

Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками
