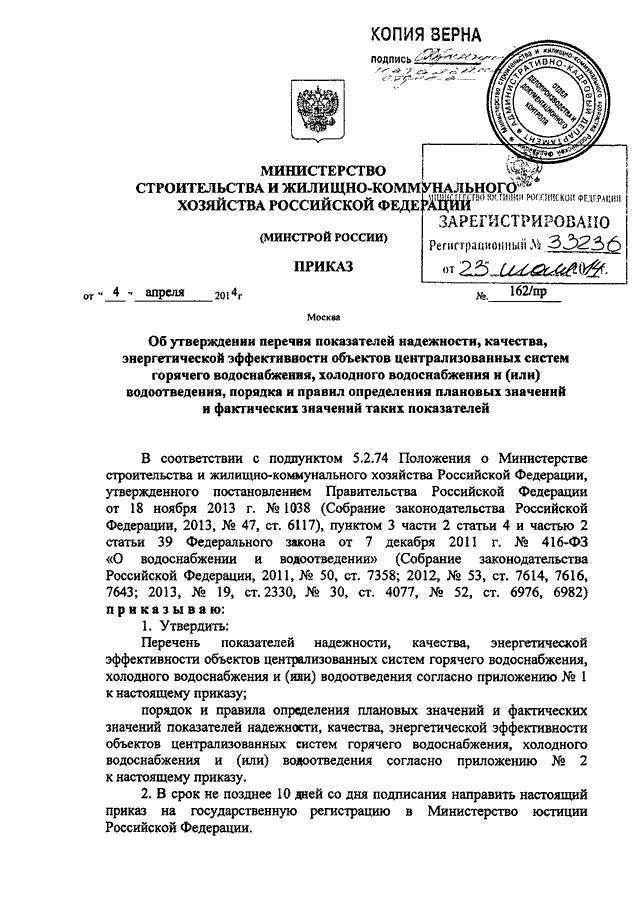

Приказ минстроя рф от 04.04.2014 n 162/пр

Нормативные требования

При организации центрального водоснабжения должны обязательно соблюдаться государственные нормативные требования относительно обустройства наружных сетей (СНиП 2.04.02-84) и внутреннего водопровода зданий (2.04.01-85). Указанные документы регламентируют проектирование системы, особенности размещения и характеристики ее конструктивных элементов.

Нормативные требования относительно качества воды, применяемой для хозяйственно-питьевых целей, указаны в СанПиН 2.1.4.1074-01, ГОСТ 2874-82. В документах также прописаны правила осуществления контроля над ее характеристиками. Нормативы обязательны к выполнению для юридических лиц, предпринимателей, деятельность которых связана с проектированием, сооружением и эксплуатацией централизованного водоснабжения.

Что такое централизованная система водоснабжения

Под централизованной системой водоснабжения понимают организованную систему сооружений и трубопроводов, обеспечивающей забор воды из разных источников (рек, озер, водоемов, грунтовых вод, скважин) и подготовку до требуемых параметров, хранение и подачу ее локальным потребителям, а также прием и очистку сточных (отработанных) вод.

Классификация систем центрального водоснабжения

В зависимости от того, как будет потребляться вода, централизованное водоснабжение должно обеспечивать следующие требования водопотребления:

хозяйственно-питьевое – для жилых, общественных и производственных зданий;
производственное – для промышленных, сельскохозяйственных и коммунально-бытовых предприятий;
противопожарное;
внутреннее – для обеспечения самих централизованных систем.

Кроме того, оно может подразделяться на системы по следующим признакам:

в зависимости от объекта потребления (городские, поселковые, производственные и т.п.);
по способу подачи воды (напорные и безнапорные);
в зависимости от технологии использования воды – прямоточные, замкнутые, оборотные и последовательные.

По надежности обеспечения водой централизованные системы водоснабжения имеют следующие категории, регламентирующие степень снижения подачи воды согласно этой таблице:

Категория	Степень снижения от расчетного расхода не более, %	Длительность в сутках, не более	Аварийное отключение или снижение ниже установленного порога, не более
I	30	3	10 мин
II	10	6 часов
III	15	24 часов

В название

Основные требования, предъявляемые к качеству питьевой воды

Особые требования предъявляются к питьевой воде, параметры которой должны отвечать СанПин 2.1.4.1074-01 Минздрава России от 01.2002 года «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества». Если централизованная система водоснабжения подает питьевую воду, то она в полной мере должна соответствовать этим правилам. Другое дело, если это не так, что стало чуть ли не нормальным явлением.

Тем не менее, вода для питья должна быть безвредной и по химическому составу, и по антибактериальным (микробиологическим и паразитологическим) параметрам. Ведь в бане придется не только пить ее, но и пользоваться при мытье в моечном отделении.

В название

Источники водоснабжения

Источники могут быть поверхностными или глубинными. К первым относят озера, реки, пруды, водохранилища, ко вторым – скважины и колодцы.

Требования к водоснабжающим источникам:

получение нужных объемов воды с учетом увеличения возможного водорасхода;
бесперебойное обеспечение населения;
достижение максимального качества методом простого и недорогого очищения;
водообеспечение с малым расходом средств;
минимальное воздействие на экосистему.

К подбору источника подходят ответственно, ведь он обусловливает характер системы, определяющий затраты на ее монтаж и работу.

Где искать ответы на вопросы: законодательные акты

При пользовании водой, у потребителя возникает великое множество вопросов, но не все знают, где искать на них ответы. ФЗ о водоснабжении и водоотведении 416, регулирует только те отношения, которые возникают в сфере подачи и отведения воды. Однако им сопутствуют и многие другие вопросы, которые регламентируются совсем иными документами.

—>

Основной их перечень вы видите в приведённой ниже таблице:

Сфера интересов потребителя	Правовой документ
Отбор воды из природного водоёма, а так же сброс в него стоков	ВК РФ (водный кодекс)
Лицензия на водоснабжение и водоотведение	Постановление 326, регламентирующее лицензирование тех или иных видов деятельности
Качество подаваемой воды	ФЗ-52 «О санитарном благополучии населения» ФЗ-184 «О техническом урегулировании» ФЗ «О питьевой воде и питьевом водоснабжении»
Отношения и технические вопросы по горячему водоснабжению из открытых систем	ФЗ-190 по теплоснабжению
Предоставление услуг по подаче воды, и её отведению	ФЗ, о котором идет речь в данной статье — но только в той части, которая не урегулирована другими законами
Регулирование тарифов, определение норм качества воды, полномочия органов власти, касающиеся водоснабжения	Комментарий к ФЗ «Водоснабжение и водоотведение»
Правовое регулирование водоснабжения между подающими и эксплуатирующими организациями	Постановление 644 об утверждении правил водоснабжения и водоотведения ФЗ-210 «Организация предоставления муниципальных услуг»
Подземная добыча воды	ФЗ РФ «О недрах»
Водоснабжение оборонных объектов	Правительство РФ
Передача полномочий по водоснабжению	ФЗ-131 статья 17, часть 1.2

Принципы государственной политики в вопросах водоснабжения

Политика страны, которую выражает закон о центральном водоснабжении, определяет такие цели:

Обеспечение не только качественного, но и бесперебойного снабжения населения водой, что автоматически способствует улучшению его здоровья и качества жизни.
Экономное водопотребление, благодаря которому можно повысить энергетическую эффективность.
Повышение качества, и усиление контроля очистки стоков, что способствует снижению вероятности загрязнения наземных водоёмов и подземных водоносных горизонтов.

Однако, несмотря на необходимость соблюдения интересов осуществляющих подачу воды организаций, установление тарифов в данной сфере должно основываться на их реальных, экономически обоснованных расходах.

Полномочия органов власти

ФЗ водоснабжение и водоотведение с изменениями, определяет так же круг полномочий в решении тех или иных вопросов в данной сфере.

Правительство РФ утверждает правила подачи и отвода воды, а так же типовые договора:

на подачу холодной либо горячей воды;
на транспортировку питьевых и сточных вод;
на технологическое присоединение к системе централизованного типа подачи и/или отведения воды;

Так выглядит договор

Правила учёта объёма вод, в том числе и сточных;
Разработка и содержание технологических схем подачи и отвода воды;
Порядок, по которому должен производиться контроль её качества и состава;
Основы ценообразования, касающиеся подачи и отвода воды, а так же правила тарифного регулирования;
Определение категории абонентов, для которых сброс стоков является нормируемым;
Сроки и порядок рассмотрения споров, возникающих между владельцами систем, предоставляющими услуги по отведению и подаче воды; органами, регулирующими тарифы; и абонентами.

Схема рассмотрения разногласий

ФЗ 416 «О водоснабжении и водоотведении», определяет так же полномочия органов (представителей) исполнительной власти.

За ними остаётся утверждение таких документов:

Порядок определения плановых и фактических показателей энергоэффективности, а так же качества и надёжности систем отведения и подачи горячей и холодной воды;
Определение порядка проведения обследования и технической экспертизы централизованных систем отведения и подачи воды;
Классификация и порядок учёта затрат организаций, основным видом деятельности которых является водоснабжение;
Утверждение схем подачи и отведения воды;

На них так же лежит обязанность по рассмотрению разногласий между предприятиями, подающими воду, органами, регулирующими тарифы, и абонентами; по рассмотрению споров в досудебном порядке; по отмене решений исполнительных властей в субъектах РФ, которые были приняты с нарушением законодательных актов.

Устройство систем водоснабжения

Система центрального обеспечения водой применяется для массового снабжения потребителей от единой сетки. Применяется в городах и ПГТ. Однако возможно подключение домов в сельской местности, но подобное случается редко.

Централизованные системы, как правило, исполняются в виде кольцевых сетей, снабжающихся водой от двух и более водонапорных башен. Это позволяет выполнять обеспечение всех водозаборных точек в случае аварийной ситуации либо проводить ремонтные работы на отдельном участке водоподающей магистрали.

Сооружения для очистки, забора и подъема воды подают ее потребителям, находящимся в зоне их действия, по заблаговременно согласованному графику. Если подключение к общегородскому трубопроводу невозможно, возникает необходимость обустроить автономную водоподающую сеть частного дома.

Схема создания выглядит так:

Скважина либо колодец оснащается погружным насосом, к нему выполняется подсоединение водопроводной магистрали.
Трубопровод укладывается и проводится в дом.
Водоподающая сеть подсоединяться к очистному фильтрующему элементу, блоку автоматики и гидроаккумулятору.

От этой системы водопровод производит распределение чистой воды по потребителям.

В местах с регулярными скачками напряжения в электрической сети обустройство водоподачи выполняется с использованием накопительного бака. Принцип действия децентрализованной системы подобного типа заключается в следующем:

В возвышенной части строения, например, на чердаке ставят накопительную емкость, оснащенную поплавковым клапаном.
Водопровод подсоединяют к погружному насосному устройству, которое помещают в скважине либо колодце.
Ответвление от источника заводят в здание.
Домашнюю магистраль подводят и подключают к нижней части резервуара для накопления влаги.
Посредством насосного оборудования происходит нагнетание жидкости в емкость. Когда он полностью заполняется, насос автоматом отключается.
Когда вода опускается до наименьшего уровня, происходит срабатывание клапана, и насосное устройство снова начинает работать.

Нецентрализованные виды водообеспечения подходят для частных домов с малым числом потребителей. Они бывают зимними и летними. В первом случае укладка водопровода ведется капитально в домах с постоянным проживанием. Второй вариант годится для сезонных работ: автоматизации полива огорода, водоподачи в душевую, дачный домик, баню. Стоимость монтажа здесь гораздо меньше.

Признаки источника водоснабжения

В обычном понимании таким источником может быть любой объект природного или искусственного происхождения, который дает воду. Но это не совсем так, поскольку для использования такого объекта в качестве снабжающей коммуникации должны соблюдаться особые требования. В первую очередь на водозаборные сооружения должно поступать достаточное количество ресурса, необходимого для нужд конкретного потребителя. Более того, в некоторых случаях источниками признаются лишь те объекты, которые потенциально способны обеспечить и превышение норм снабжения в перспективе. Также источник должен предполагать бесперебойность и стабильность обеспечения своих потребителей. Во многом это зависит от технической реализации коммуникационной системы подачи воды, но и сам отбор должен осуществляться без риска незапланированных задержек.

Разновидности систем водоснабжения

Используются две системы водоснабжения:

централизованная, при которой вода подаётся в жилые дома, учреждения, предприятия ит.д.
децентрализованная (местная), при которой потребитель сам берёт воду непосредственно из водоисточника.

Централизованное водоснабжение из подземных водоисточников водопроводом организуется для посёлков городского типа, небольших городов и населённых пунктов. Преимущество водопроводов из подземного водоисточника заключается в том, что отпадает необходимость подвергать воду очистке и обеззараживанию, если воды отвечают требованиям ГОСТа «Вода питьевая». При этом водопровод состоит из скважины, насосов первого подъёма, поднимающих воду в водосборный резервуар, насоса второго подъёма, который выкачивает воду из сборного резервуара и подаёт её в разводящую сеть. По ходу разводящей сети устанавливают водонапорный резервуар.

Скважины представляют собой вертикальные каналы, доходящие до водоносного слоя. Из водоносного горизонта поступает вода в приёмную часть скважины, снабжённую фильтром. Он задерживает частицы породы из водоносного пласта.

Из артезианских скважин воду собирают в подземных резервуарах, которые должны быть устроены в соответствии с гигиеническими требованиями.

Горизонтальные водозаборы состоят из водоприёмной части, получающей воду из водоносного горизонта, отводящей части — для отвода самотёком воды в водосборный колодец и насосной станции.

Вода при использовании водовода, основанного на горизонтальном водозаборе, менее надёжна в санитарном и эпидемиологическом отношении.

Каптажные устройства применяют для захвата подземных вод, выходящих на поверхность в виде родников. Забор воды из восходящего родника производится через дно каптажной камеры, из нисходящего — через отверстие в стене камеры. Приём воды в камеру должен быть оборудован фильтром. Камера должна быть защищена от поверхностных загрязнений.

Централизованное водоснабжение из открытых водоёмов организуется из:

водозаборных сооружений;
сооружений для улучшения качества воды;
распределительной сети.

Для забора воды из открытого водоёма пользуются специальным приёмником. Приёмник может быть устроен в виде берегового колодца или ковша. Далее при помощи насосов первого подъёма вода подаётся на очистные сооружения, где улучшаются её свойства.

Децентрализованное водоснабжение

Местное, или децентрализованное, водоснабжение распространено в сельской местности. Местное водоснабжение менее благоприятно в санитарном отношении, т.к. при нем создаются условия для загрязнения воды при её заборе и транспортировке. В небольших сельских населённых пунктах широко используются грунтовые воды. Для их забора сооружают различного типа колодцы, каптированные родники. Место их расположения следует выбирать на не затапливаемом паводковыми водами, без деформации грунта и оползней незагрязнённом участке, удалённом от существующих или возможных источников загрязнения (выгребных ям и уборных, складов удобрений и ядохимикатов, предприятий местной промышленности, канализационных сооружений и др.):

Определение и область применения

Система централизованного водоснабжения состоит из функциональных узлов, предназначенных для добычи, подготовки и доставки ресурсов к потребителю в рамках определенного населенного пункта. Забор воды может осуществляться из открытых наземных и закрытых подземных источников. Перед подачей к потребителям собранные ресурсы подвергаются очистке.

Централизованное водоснабжение бывает горячим и холодным. Преимущественно оно функционирует в городах, больших коттеджных поселках. В отдельных случаях водопроводы подводятся к производственным зданиям, находящимся в черте населенных пунктов.

Многоквартирный дом

ХВС

В абсолютном большинстве многоквартирных домов, холодное водоснабжение — централизованное, с подачей воды из подземной магистрали. Ввод проходит ниже уровня грунта, через фундамент или под ним.

–>

Из чего состоит система водоснабжения пятиэтажных домов?

Водомер

Водомерный узел отвечает за учет расхода воды всем домом. Он включает:

Пару задвижек или шаровых кранов (перед водосчетчиком и после него);
Собственно водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах);
Как минимум один контрольный вентиль для сброса воды и замера давления;
Опционально — грязевик или фильтр грубой очистки, и обводную линию с собственной запорной арматурой на ней. Обводная линия используется во время ремонта или поверки водосчетчика. При штатной работе водомерного узла, запорная арматура на ней закрыта и опломбирована.

Водомерный узел с грязевиком и обводной

Зоны ответственности разделены так: система водоснабжения и водоотведения дома обслуживается жилищниками; ввод — Горводоканалом. Граница проходит по первому от фундамента фланцу входной задвижки.

Розлив

Розлив ХВС — толстая горизонтальная труба, отвечающая за разводку холодной воды по стоякам. Типичный диаметр — от 50 до 100 мм, в зависимости от количества квартир в доме.

Стояки

Стояки холодного водоснабжения — вертикальные тупиковые трубы диаметром 20-32 мм. От стояка в каждой квартире отходит подводка ХВС, разводящая воду по сантехническим приборам. Типичный размер стальной подводки — ДУ15 (внутренний диаметр трубы примерно равен 15 миллиметрам).

Розлив и стояк холодной воды

Подкачки

При застройке выше 9 этажей или в районах со значительными перепадами уровня грунта дома или группы домов снабжаются подкачками — насосами, поднимающими воду на необходимую высоту.

Подкачка поднимает воду на верхние этажи при недостатке давления

ГВС

Система централизованного горячего водоснабжения подает в квартиры техническую воду, выполняющую заодно функции теплоносителя в отопительной системе. Вода в зависимости от сезона (и, соответственно, рабочей температуры теплотрассы) отбирается из подающей или обратной нитки.

Врезки ГВС располагаются между входными задвижками и водоструйным элеватором элеваторного узла.

Элеваторный узел с врезками горячего водоснабжения

Элементы

Основные элементы системы домашнего водоснабжения горячей водой:

Врезки в элеваторный узел. Каждая врезка снабжается запорной арматурой — задвижкой, вентилем, пробковым или шаровым краном. Количество врезок —2 или 4 (по 1 или 2 на подаче и обратке);

Розлив (или 2 розлива) горячего водоснабжения — горизонтальные трубы диаметром 25-100 мм;
Стояки ГВС диаметром 20-32 мм;

Розлив и стояк ГВС в подвале многоквартирного дома

Внутриквартирные подводки диаметром 15 мм.

Разводка

В старых домах (постройки начала 70-х годов, и более ранней) разводка ГВС — тупиковая, полностью идентичная разводке холодной воды. В более новых многоквартирных домах, ГВС обычно реализуется с циркуляцией в соединенных перемычками на верхних этажах стояках.

Соединяться могут:


Описание

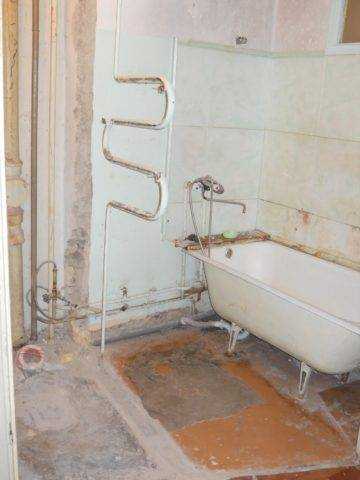

Полотенцесушитель размыкает единственный стояк ГВС

Собственно стояки ГВС в нескольких квартирах.

Признак такой разводки — полотенцесушители, размыкающие стояк горячей воды.

Через квартиру проходят стояки ГВС и полотенцесушителей, соединяющиеся перемычкой на верхнем этаже или чердаке

Стояк ГВС со стояком полотенцесушителей.

В этом случае по квартире проходит две горячих вертикальных трубы разного диаметра (стояк полотенцесушителей обычно тоньше и имеет размер ДУ20 против ДУ25 — ДУ 32 у стояка ГВС).

Полотенцесушитель подключен между стояком и подводкой ГВС

Как избавиться от воздуха в водопроводе

Если воздушные пузыри мешают работе трубопровода, но стравливающие элементы еще не установлены, отключите насосную станцию, качающую воду из скважины. Затем откройте все сливные краны и осуществите сброс воды вместе с пузырьками из сети. После этого подключите напорное оборудование и пустите водный поток.

Избавиться навсегда от воздушных пробок в водопроводе частного дома помогут аппараты для стравливания и спуска:

механические клапаны, например устройство Маевского;
шаровые краны и вентили;
автоматические воздухоотводчики.

Стравливать воздух при помощи запорной арматуры приходится вручную, что довольно трудоемко. Поэтому лучше выбрать альтернативные варианты.

Механический клапан

Устройство не отличается сложностью, но прибор способен быстро и эффективно избавить магистраль от пузырей. Принцип действия механического клапана следующий:

Полый цилиндр с крышкой, в которую вмонтирована резьбовая заглушка, подключается к водопроводу резьбовым соединением.
Внутри цилиндрической коробки подвешен пластмассовый шарик-поплавок. Когда в трубопроводе только вода, поплавок поднимается к заглушечному отверстию, и, благодаря напору водного потока, плотно перекрывает его.
Как только в устройство просачивается воздух, шарик уходит вниз и стравливает воздушную пробку.

Автоматический воздухоотводчик

Автоматы для устранения воздуха из водопроводных сетей бывают трех типов:

поплавковые клапаны;
приборы пускового действия;
устройства комбинированного типа.

При выборе отводчика смотрят на объем потенциальных пробок, рабочее давление в сети и качественные показатели воды. Эти данные можно найти в техническом руководстве прибора. Не следует брать автомат с максимальной мощностью. При работе на минимуме он скорее износится.

Самодельный накопитель воздуха

Автоматические устройства не всегда справляются с отводом воздуха в загородных домах. Обычно в таких магистралях воздушных пузырьков очень много, вода фонтанирует из клапанного устройства.

Вместо автомата для сброса воздуха ставят накопитель, представляющий собой бачок с трубкой и краником.

Прибор можно соорудить своими руками. Для эффективной работы сечение воздухонакопителя должно быть в пять раз больше аналогичного показателя трубопровода. Накопитель монтируется в самой высокой точке водоносной коммуникации.

При монтаже водоподающих сетей в загородном коттедже важно предусмотреть установку приборов для ликвидации воздуха. Они защищают работающую систему от гидроударов и быстрого разрушения. В водопроводных трубах частного дома очень часто образуются воздушные пробки

Они нарушают поступление потока воды из крана и могут ускорить процесс образования коррозии в трубах и фитингах. Следовательно, нужно бороться с причинами возникновения воздушных пробок в водопроводе

В водопроводных трубах частного дома очень часто образуются воздушные пробки. Они нарушают поступление потока воды из крана и могут ускорить процесс образования коррозии в трубах и фитингах. Следовательно, нужно бороться с причинами возникновения воздушных пробок в водопроводе.

Как подключить централизованное водоснабжение

В настоящее время многие жители крупных городов желают переехать в уютные и просторные загородные дома, чтобы было меньше суеты, дыма и шума. Но жить в собственном доме не означает, что воду придется носить из колодца в ведре. Для создания условий комфорта в жизни необходимо прокладывать водопровод. Эта задачу помогает решить централизованное водоснабжение.

Классификация

Эта система делится на несколько видов, в зависимости от использования воды:

Хозяйственно-питьевая.
Производственная.
Условно чистая.
Противопожарная.

Кроме этого системы водопровода делятся по следующим факторам:

по способу подведения воды системы делятся на напорные и безнапорные системы;
по виду объекта потребления – поселковые, городские, районные;
по способу расхода воды – оборотные, прямоточные, замкнутые.

Преимущества централизованного водопровода

Если выбирать между автономным и центральным водопроводом, то следует рассмотреть все недостатки и преимущества обеих систем. Установка автономной системы связана с разработкой, проектированием, бурением скважины, обустройством колодца, покупки оборудования. Индивидуальная система требует опыта, знаний и времени. Но у вас будет возможность получать качественную воду и не знать, что такое перебои с водой.

Централизованная система – это простой метод обеспечения водой дома. При таком типе подключения вам не нужно покупать насосы, очистительное оборудование, создавать источник воды. Но зато у вас не будет гарантии подачи качественной воды. Часто на станциях подачи добавляют хлор. Это снижает качество воды. При проведении ремонта воды в доме не будет. Центральная система может работать на старых ржавых трубах, поэтому у вас из крана может течь мутная ржавая вода.

Условия подключения к центральной системе

Первым делом нужно подать заявление на подключение к центральному водопроводу в соответствующие органы, которые обеспечивают частные дома водой. После получения технических условий и схемы соединений, нужно обратиться к специалистам, выполняющим такие подключения. Они проложат трубы от сетевого колодца до счетчика холодной воды, и подключат их к магистрали. Все работы и устройство водопровода должно соответствовать централизованное водоснабжение СанПин.

Вводом называется подземный участок трубы от внешней магистрали до прибора учета. Диаметр трубопровода холодной воды для вводного участка должен рассчитываться, учитывая наибольшее потребление воды за определенное время. Для вводной трубы можно применять полимерные изделия, стальные или чугунные, если будет создана внешняя битумная изоляция. Диаметр внешнего ввода, как и внутренние трубы, должны рассчитываться с учетом количества потребителей, и из чего изготовлены трубы.

Если рассматривать пластиковые или стальные трубы, то наименьший диаметр будет равен 20 мм, а для чугунных труб – 50 мм. СанПин водоснабжение предусматривает подключение ввода приспособлением или тройником, которые не допускают уменьшения давления в системе. В месте подключения обустраивают колодец с запорной арматурой. Глубина укладки трубы должна учитывать уровень промерзания земли. Труба должна проходить под фундаментом дома перпендикулярно ему.

Прибор учета можно устанавливать в водонапорном колодце на территории участка или в доме. Затем производится проверка вводного участка и пломбировка прибора учета. Далее прокладывается внутренний водопровод, и разводятся трубы с подключением сантехники. Если давление не соответствует нормативам. То можно подать жалобу в соответствующую инстанцию, или сделать монтаж насоса и гидроаккумулятора. Это оборудование позволит поддерживать необходимый напор воды, и предотвратит гидроудары. Кроме этого у вас будет некоторый запас воды на случай отключения центральной системы.

Схемы водопровода

Чтобы проложить трубопровод для будущей системы водоснабжения, подготавливается схема. На ней указываются все элементы сети, основные технические характеристики трубопровода. Чтобы транспортировать воду от источника к нужному объекту, используют водоводы. Они могут состоять из 2-х и больше трубопроводов, которые располагаются параллельно относительно друг друга.

Чтобы подать воду к месту потребления, обустраивается наружная система водоснабжения. Вода, поступающая к конкретным точкам водоразбора внутри объекта, требует обустройства внутреннего водопровода. С учетом конфигурация наружная сеть монтируется по замкнутому либо разветвленному типу.

С помощью кольцевой сети обеспечивается постоянная подача жидкости. Но для обустройства такой системы потребуется большое количество расходного материала, включая арматуру, фасонные части.

Замкнутая сеть эффективна, если нужно обеспечить водой маленькое хозяйство. Тупиковая система обустраивается на объектах, где наблюдаются перерывы в водоснабжении либо происходят частые аварии.

Наружная система водоснабжения состоит из главных и второстепенных линий. Отдельный трубопровод необходимо для технической воды, которая не должна перемешиваться с питьевой водой. В таком случае рекомендуется сделать 3 схемы.

Отдельно подготавливается чертеж для технического и питьевого трубопровода. Дополнительно делают общую схему системы. Если чертеж выполняется самостоятельно, рекомендуется воспользоваться миллиметровой бумагой. При отсутствии навыков в составлении схем рекомендуется проконсультироваться со специалистами.

Вода из водопровода под давлением поступает во внутреннюю сеть. Для этого предусмотрен в почве специальный ввод, представленный в виде трубопроводного ответвления от наружной сети до водомерного узла или запорной арматуры, уложенной внутри обслуживаемого объекта.

С учетом расположения разводящей линии по отношению к водоразборным точкам, различают верхнюю и нижнюю разводку системы водоснабжения. В верхней разводке магистраль располагается выше точек водоразбора, а в нижней – ниже. В наружной сети наблюдается низкое давление, а во внутренней требуется высокое давление. Для этого устанавливают насос и специальный бак.

Кольцевая внутренняя сеть водоснабжения обустраивается для технологических целей. Если в ней предусмотрено 10 и больше точек, тогда её подключают к внешней системе с помощью двух и более вводов. Использование тупиковой схемы ограничено.

Наружная сеть водоснабжения прокладывается в почве. В местностях с постоянной мерзлотой водопровод проводится над землей. Для этого подготавливают специальные опоры, требующие последующей теплоизоляции. В качестве утеплителя применяется минеральная вата.

Характеристики и типы источников

Водозабор осуществляется с источников, которые должны соответствовать ряду требований:

Контролируют наличие опасных загрязнений. Данное правило особенно касается озер, где отсутствует естественное течение.
При выборе поверхностных источников водозаборные сооружения размещают на участке реки с устойчивым руслом. Это предупреждает их разрушение.
Забор организуют выше устья впадающих в реку притоков. Такой подход снижает вероятность проникновения дополнительных загрязняющих веществ в источник.
Оборудованная система должна обеспечивать бесперебойную подачу ресурсов в необходимом объеме.

К поверхностным источникам относят реки, озера, искусственные водоемы и резервуары с глубиной не менее 2,5 м. Их разделяют на русловые, ковшевые, береговые. Для искусственных источников глубина забора должна быть максимально большой. Это позволит получить воду с оптимальными характеристиками. На больших глубинах отсутствует эффект цветения. Также не происходит забор из высокоминерализованного слоя, который обычно размещается ближе к поверхности.

В качестве подземных источников выбирают гидрологические системы, находящиеся в верхних слоях земной коры. Это грунтовые воды, артезианские скважины, верховодки. Водозабор организуют на минимальном расстоянии от населенного пункта, предусматривают возможность расширения при увеличении водопотребления. Данная схема имеет много преимуществ – высокое качество воды и постоянство ее параметров.
