Как заставить холодильник стать кондиционером
Судя по температуре конденсора, делаем однозначный вывод: холодильник в виде конвертера применить просто так не получится. Для отдачи тепла фреону нужна фаза, холоднее окружающей среды. Как это сделать, если температура конденсации в системе специально выбирается, к примеру, 35 градусов Цельсия? Купить холодильник для южных широт? Допустимый вариант, но можно просто конденсор разместить в месте, где прибор хорошо отдает тепло.
Неплохой вариант – холодный стояк в санузле. Летом он покрыт испариной, а значит, конденсор охладится там для изменения климата. Можно ли это делать с точки зрения закона? В оправдание заметим, что выше положенной температуры столбик термометра вряд ли поднимется.
Попытки изменения холодильника
Теплоемкость литра воды покроет кубический метр воздуха, при существовании в стояке движения появится возможность отдать энергию. Если и стояк не вариант, задумайтесь о создании накопительного бака (бойлера), где вода наберет температуру до 25 градусов Цельсия. Это прохладный поток, но далеко не ледяной. Люди предпочтут умываться такой водой, а не из стояка. Включив змеевик бойлера в контур, реально создать устройство, передающее тепло воздуха воде.
Для сельской местности неплохой вариант – закопать конденсор в землю в подполе где холодно, а лишнее тепло уходит в почву. Разумеется, для указанных решений придется конденсор холодильника модернизировать, к примеру снять стальную решетку, а капиллярную трубку размотать на полную длину. Поставить испаритель на большом удалении от конденсора не получится. По нормам в санузле недопустимы электрические приборы переменного напряжения 220 В. Не забудьте заземлить конструкцию и принять меры безопасности.
Разберемся с термостатом. Полагаем, датчик не сработает, режимы холодильника лежат ниже 5 градусов тепла по шкале Цельсия, поэтому холодильник станет безостановочно работать. В результате ответственность за контроль микроклимата ложится на владельца. Можно купить отдельный термостат либо соорудить его самостоятельно.
Рабочие камеры снабжайте вентиляторами для увеличения отдачи холода. Не стоит помещать в самодельный кондиционер детали вроде лопасти из заводских изделий, гораздо разумнее применить кулер процессора. Поставьте на место двери фанерку, прорежьте отверстия под крепежные болты. Питание 12 В позаимствуйте из любой подходящей аппаратуры. Есть вариант – под лопасть установить асинхронный двигатель на 220 В, тогда и искать напряжение питания не придется. Коллекторный не пойдет из соображений слишком большой шумности.
Портал ВашТехник показал, что сделать из холодильника кондиционер самостоятельно теоретически реально. Он будет работать лучше конденсора, выставленного за окно. Читатели могут и сами придумать способы отдачи тепла. Не стоит лишь заменять фреон другим средством. Несомненный плюс технического решения заключается в возможности похвастаться перед гостями, как сделан кондиционер из холодильника. Качество работы агрегата будет полностью зависеть от эффективности проведенных манипуляций.
Далеко не все люди спокойно переносят летнюю жару, находясь внутри закрытых помещений. У многих она отрицательно влияет на работоспособность, снижает аппетит и ухудшает самочувствие. Решение проблемы — установка кондиционера либо сплит-системы, но в силу разных причин этот вариант доступен не каждому. Поэтому смекалистые домашние мастера придумали несколько способов, как с минимальными финансовыми затратами и с помощью подручных средств изготовить кондиционер самостоятельно. Тем, кто сильно страдает от жары, предлагается рассмотреть эти способы, выбрать подходящий и смастерить охладитель своими руками.
Пульверизаторный увлажнитель
Такие устройства повышают влажность воздуха, поэтому есть смысл их использовать при сухом климате. Если влажность воздуха и так высока, пульверизаторный кондиционер только усугубит ситуацию.
Для сборки понадобится вентилятор и корпус, например, пластиковое ведро с крышкой. Сконструируйте простейшее приспособление для забора воздуха, для чего используйте пластмассовые сантехнические отводы или бутылки, в зависимости от типа вентилятора.
Принцип работы заключается в отборе воздуха снаружи при помощи вентилятора и нагнетании его в испарительную камеру. Проходя через воду, воздушный поток охлаждается и выходит наружу. Вентилятор вставьте в воздухозаборный патрубок, чтобы он забирал внешний поток воздуха и направлял его внутрь емкости кондиционера.
В качестве выходного патрубка будет выступать пульверизатор с возможностью регулирования потока.
Периодически необходимо доливать воду в бак кондиционера. При низкой влажности и средней мощности вентилятора расход жидкости будет около 1 л/ час, поэтому в качестве емкости рекомендуется использовать ведро или контейнер с крышкой.
Сколько мощности требуется от кондиционера
В свете сказанного перед установкой кондиционера попытайтесь оценить потребности выработки холода. Могут помочь программы расчета мощности котла. Результаты можно использовать для расчета обогрева, кондиционирования. Теплопотери идут в направлении понижения температуры через стены. Причем величина пропорциональна именно разнице, сопротивлению строительных конструкций. Порядок действий:
Берем температуру помещения 22 ºС. Максимальный порог, выше которого подниматься избегайте
Установлен СНиП. Оцениваем максимальную температуру улицы летней порой, если стена выходит на юг, придется померить температуру отвесной наружной поверхности, не воздуха. Начинаем расчет отопления, разница температур снаружи, изнутри должна быть равна измеренной
Обратите внимание: калькуляторы предлагают задать четыре стены, обычно наружная одна. Проблема решается просто
Задайте четыре стены, равных квартирной, потом поделите результат на 4. Получится нужная цифра, разумеется, придется учесть окна, имейся таковые.
Температура по калькулятору в помещении должна быть выше. Улица, дом меняются местами. Запас мощности, если таковой предложит программа, необходимо отбросить.
Обратите внимание, расчет ведется, если потерпели неудачу, выполнив поиск программы расчета кондиционеров. Искомая цифра сразу дается в БТЕ/1000 (градируется в диапазоне 07-20 и выше). Маркировка содержит нужный параметр, столь интересный покупателям, установщикам
Переведем БТЕ/1000 в кВт. Нужно БТЕ умножить на 0,2931, получится искомая цифра. Расчет котлов отопления идет в кВт. Также упомянем, БТЕ — Британская тепловая единица, по-английски звучит British Thermal Unit
Маркировка содержит нужный параметр, столь интересный покупателям, установщикам. Переведем БТЕ/1000 в кВт. Нужно БТЕ умножить на 0,2931, получится искомая цифра. Расчет котлов отопления идет в кВт. Также упомянем, БТЕ — Британская тепловая единица, по-английски звучит British Thermal Unit.
Теперь читатели знают, «семерка» эквивалентна 2,0 кВт, «девятка» – 2,5 кВт. Подчеркиваем, у цифры связь с энергопотреблением опосредованная. Каждый хороший кондиционер произведет холода больше, нежели потребит электричества сети. Этим основана идея тепловых насосов, впрочем, постоянные читатели портала должны знать, подсказывать авторам. Пояснили порядок ведения расчета. Надеемся, читатели помогут друг другу ссылками онлайн-ресурсов… Посетите раздел, касающийся котлов, обогревателей, приводящий нужные адреса параллельно объяснениям процесса пользования калькуляторами.
Не доводилось видеть программы, учитывающие присутствие людей. Если помещение заполонила группа, на каждого человека добавим 100 Вт мощности кондиционера, сколько будет БТЕ, посчитайте! Для спортзалов цифру повысим до 300 Вт, люди занимаются физическим трудом, значит, кондиционеру придется попотеть больше. 80% затрачиваемой спортсменом энергии составляет образуемое тепло.
Создание кондиционера своими руками
Можно заняться охлаждением помещения с применением самых простых методик. Эти способы известны издавна.
Влажная простыня. Окно открывают и занавешивают этим материалом.
Ёмкость с водой. Ее обматывают мокрым махровым полотенцем, а конец материала опускают в воду. Обычный сквозняк запросто заменит вентилятор.
Мини-кондиционеры. Они работают по тому же принципу, что и вышеуказанные системы. Изготовить их довольно легко. И хотя они не могут стать конкурентами кондиционеров заводского изготовления именно по показателям мощности, зато эти самодельные устройства не создают лишних проблем, обходятся дешево.
Из чего сделать кондиционер своими руками
Дельную конструкцию самодельного кондиционера предложил изобретатель из-за рубежа. Он предложил использовать ведерко для льда (популярны за морем). Не имеется в виду ведерко из жести на экранах в кинофильмах. Но принцип действия самодельного кондиционера аналогичный. Емкость из пластика двойная, внутренняя не касается внешней. Прослойка воздуха играет роль теплоизолятора в самодельном кондиционере – конструкция не нова. Идею использовали в термосах всегда. Мультиварки вошли в указанный класс приборов. Волшебные горшочки ничем не утеплены, но сохраняют блюда горячими – способствует сбережению энергии.
Подобные ведерки получили распространение в Америке. Для создания самодельного кондиционера оба ближе к крышке дырявятся специальным сверлом (ножом). Диаметр отверстий 8 см. Хватает трех отверстий. В каждое вставляется направляющая – сопло (можно без). В крышку встраивается вентилятор. В Америке вольтаж поменьше нашего (частота больше), однако путь опасен. Опасно опрокидывать ведерко. Найдите двигатель постоянного тока большой мощности.
Дуя сверху вниз, вентилятор продвигает потоки воздуха через лед, выходя из отверстий-сопел порыв сквозняка охлаждает воздух. Иногда придется пополнять запасы холода в ведре. Можно заменить на кулер электрический двигатель – задумка относительно безопасна. Подойдет адаптер сотового телефона, другой бытовой техники (рации, ноутбуки, iPad) для питания – часто продают на рынке. В крайнем случае, из старого системного блока извлеките силовой модуль с проводами – логичнее использовать 12 В, приблизив обороты к номинальным.
За рубежом рекомендуют использовать морозильный ларь. Стоит 5000 рублей на электронных рынках – возьмет жаба портить хорошую вещь ради охлаждения. Найдете бывший в употреблении за пару сотен – можно ларь приспособить. Принцип тот же, только стенки у него часто металлические, зато форма продолговатая. Выходное отверстие сверлится в крышке, напротив входного. Напоминаем: вентилятор работает на вдув. Относительно отечественных кулибиных: дорогая покупная конструкция имитируется.
Для самодельного кондиционера подойдет пара ведерок из-под майонеза, непременно разного размера. Внешнее большое снабжается в области днища тройкой отверстий наподобие того, как показано выше. Внутреннее отверстия имеет в районе крышки. Чтобы ведерки друг друга не касались, под днище меньшего поставьте отрезок широкой пластиковой трубы. Распорки по бокам не дадут емкости качаться внутри (можно без). Внутрь кладется лед, вентилятор дует сверху, обдувая потоком воздуха запас холода. В результате температура в комнате понизится, атмосфера увлажняется.
Достоинство конструкции: легко зимой превращается в увлажнитель, не охлаждающий, а насыщающий микроклимат влагой. Если относительная влажность падает ниже 40% – приведет к снижению иммунитета проживающих людей. Устройство кондиционера предполагает циркуляцию воздуха через мокрую емкость, улучшающую атмосферу. Помните: относительная влажность не превышает 70%, иначе возможен рост грибков. Повышенная влажность вредна для здоровья.
В магазинах продают конструкцию из концентрических круговых пил. Ставя или убирая внешнее лезвие, мастер меняет диаметр отверстия, выполняемого насадкой. Вполне подходит для фрезерования древесины.
Как самостоятельно собрать водяную охлаждающую установку
Умельцы занимаются конструированием и изготовлением охлаждающих систем по разным причинам. Во-первых, в июльский зной хочется посидеть в прохладной комнате, а не в душегубке. Во-вторых, покупать фирменную сплит-систему не всем по карману. Вместе с монтажом это очень дорогое удовольствие. В-третьих, существуют ещё на свете люди, которые любят и умеют делать полезные вещи своими руками. И, главное, делают их из всего, что попадается под руку.
Инструменты и элементы для создания проточной системы охлаждения
Инструменты, как правило, нужны те, которые имеются в каждом доме. Особенно в том, где живёт умелец. Инструменты обычные, поскольку работать приходится с пластмассой, картоном, тонким листовым железом. Достаточно владеть острым ножом, ножницами по металлу, молотком и плоскогубцами. Не помешает электродрель и паяльник. Конечно, хорошо иметь личный верстак со слесарными тисками. Ещё нужен клей и герметик. Исходным материалом будут пластиковые бутылки, вентилятор, фанерный щит.
Порядок сборки охладителя
Из пластиковых бутылок, а точнее, из их верхних частей, где находится горлышко, можно сделать кондиционер, которому не нужен вентилятор и вообще электричество. Нужно собрать штук 20–30 пластиковых бутылок, отрезать от них сверху по 10–12 см и смонтировать их на фанерном щите.
Пластмассовые пробки от бутылок тоже идут в дело. От пробок отрезается плоская часть, и пробка используется как гайка. Она накручивается на горлышко бутылки с обратной стороны фанерного листа. Щит должен иметь размеры того окна, в которое это чудо-устройство будет встраиваться.
Такой блок устанавливается в окне комнаты горлышками на улицу. Воздух, вошедший в узкое горлышко, при выходе из воронки расширяется в объёме и имеет уже меньшую температуру. Ненамного, но всё-таки. Такие охладители широко применяют в странах Юго-Восточной Азии.
ФОТО: domikelectrica.ruОхладитель воздуха, не потребляющий электричество (вид с двух сторон)

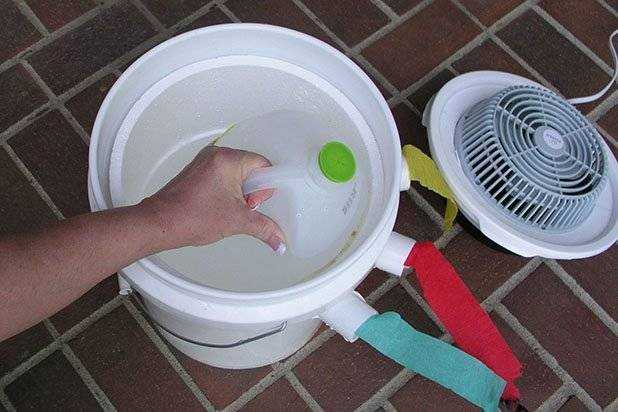

Хороший охладитель воздуха получается из 8-литрового ведра. Порядок работы похож на строительство кондиционера в контейнере, только этот будет пообъёмнее и помощнее. Чтобы лёд в ведре дольше не таял, внутри него нужно из пенопласта сделать теплоизоляцию на дне и по корпусу. Ведро может быть пластмассовым, с таким легче работать. Можно установить не один, а 3–4 выходных патрубка – и свежий воздух пойдёт сразу в разные стороны.
В крышку ведра встраивается и закрепляется хороший вентилятор. Внутрь укладывается большое количество льда, крышка закрывается и включается вентилятор. Всё, кондиционер заработал.
ФОТО: m-strana.ruВедро, превращённое в охладитель воздуха
Из старого холодильника, либо морозильной камеры
Если у вас дома или в гараже пылится старая ненужная морозильная камера или холодильник, вы можете испытать этот вариант кондиционера своими руками. И то, и то оборудование может хорошо охладить воздух в помещении.
Нужно зафиксировать в оконном проеме морозильную камеру так, чтобы абсолютно все щели были устранены. Задняя стенка оборудования генерирует тепло, поэтому нужно поставить ее в сторону улицы, а саму морозильную камеру в направлении в помещение.
Известно, что внутри камеры накапливается холод. И для его выведения наружу и освежения помещения, к дверце аппарата нужно установить обычный вентилятор.
Еще стоит проделать пару отверстий для сбора теплого воздуха по бокам дверцы. Самодельный кондиционер из морозильной камеры готов и будет хорошо охлаждать пространство даже при очень высоких температурах.
Для создания кондиционера собственными руками из холодильника нужны следующие детали:
- собственно, старый холодильник;
- два простых вентилятора;
- электролобзик с пилкой для металла;
- пена для монтажа.
Один из вентиляторов нужно вмонтировать в дверцу холодильника. Он предназначен для втягивания воздуха внутрь оборудования.

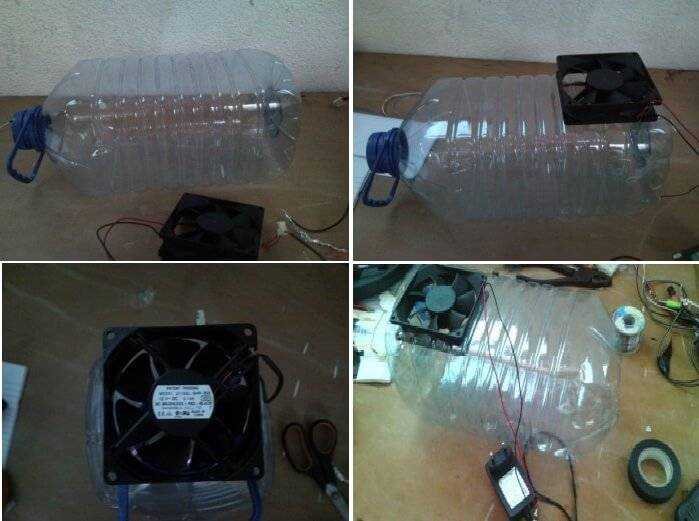

Далее следует проделать в холодильнике такое отверстие, чтобы в него могла войти пластиковая трубка. Оно нужно для выведения охлажденного воздуха наружу.
Монтажной пеной нужно закрыть лишние отверстия. Другой вентилятор нужно установить в направлении к конденсатору.
Он нужен для того, чтобы по максимуму отводить тепло. В конце проделанной работы нужно включить прибор в электросеть.
Суть и принцип работы: схема первая
Какой бы ни была задуманная вами система установки, ее создание потребует наличия ряда составляющих элементов. То есть, мы рассмотрим, какие материалы потребуются для работы. К ним относятся:
- вентилятор
- любая емкость, заполненная водой
- большое полотенце
- корпусная часть
- проволока

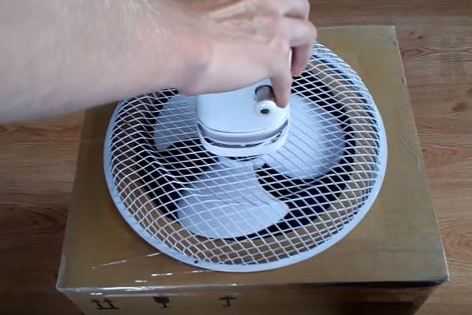

Механизм работы этого незамысловатого устройства таков: вентиляционная система направляет воздух по четкой траектории к мокрому полотенцу, висящему на крепкой проволоке, которое при этом ниспадает в емкость с водой.
Такой импровизированный кондиционер можно с легкостью разместить в пределах форточки, чтобы он находился в зоне хорошей циркуляции свежего воздуха, а можно встроить и в любое другое удобное для вас место.
Очень важно «вооружить» сконструированный кондиционер какой-нибудь сеточкой или фильтром в той его части, которая пропускает воздушные потоки, а чтобы регулировать их направление, достаточно снабдить конструкцию жалюзи. Можно встроить в прибор систему многоступенчатого переключения скорости, которая будет работать в соответствии с функционированием самого вентилятора
Осуществляется это с помощью дополнительного использования лампы накаливания – она придает мощности
Можно встроить в прибор систему многоступенчатого переключения скорости, которая будет работать в соответствии с функционированием самого вентилятора. Осуществляется это с помощью дополнительного использования лампы накаливания – она придает мощности.
Надо сказать, эффективность функционирования такого рода системы значительна: разница между температурами воздушных масс на входе и выходе составляет около 10 градусов Цельсия с учетом расхода воды 1л/1ч.
Несовершенство данной конструкции подводит к иному варианту в процессе поиска того, как же сделать канальный кондиционер своими руками.
Преимущества и недостатки
Плюсы:
- кондиционер пользуется воздухом с улицы
- установка внутреннего блока скрыта
- может одновременно обслуживать несколько помещений
- сборка системы является универсальной
- экономный продукт: его соединение с системой вентиляции снижает затраты на оборудование
Минусы:
- очень шумно работает
- такой кондиционер с точки зрения монтажа и проектирования – крайне сложный агрегат
Функционирование сплит-системы направлено на поддержание оптимального термического режима в комнате, а также на устранение вредоносных микрочастиц, содержащихся воздухе. Существует несколько базовых техник конструирования охлаждающей установки, содержание которых и будет рассмотрено ниже.

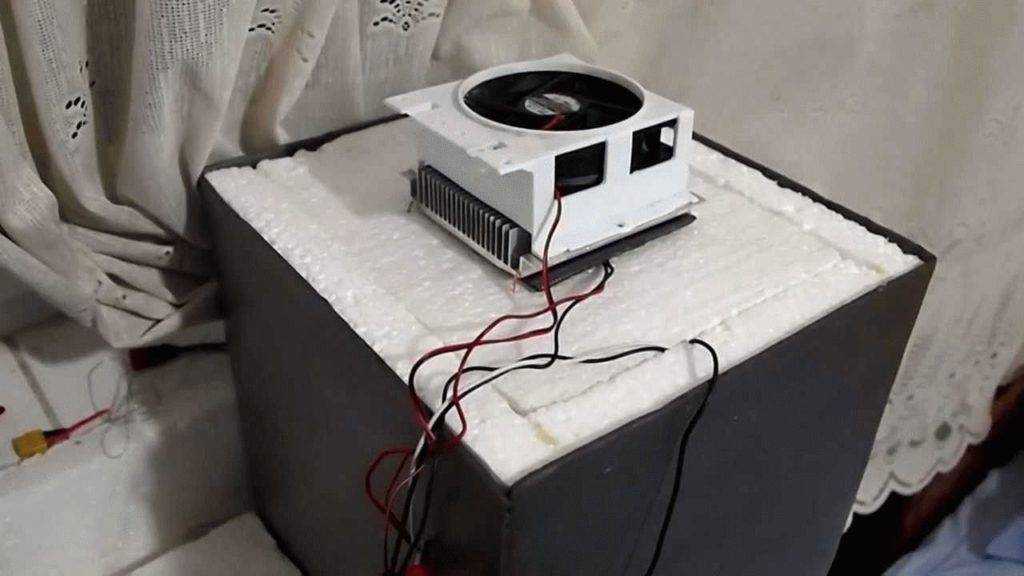

Охлаждение с помощью элементов Пельтье
Применение этих деталей для сборки самодельного кондиционера – вопрос спорный. Все дело в энергопотреблении элементов Пельтье (иначе – термоэлектрические преобразователи), несопоставимого с количеством вырабатываемого холода. Внешне они выглядят как пластины с 2 проводами, при подключении электричества одна поверхность элемента выделяет тепло, а вторая — холод.
Как поступают домашние умельцы и автолюбители – энтузиасты, стремящиеся к комфорту:
- Покупают от 4 до 8 элементов Пельтье и монтируют их «горячей» стороной на ребристый радиатор из алюминия.
- Устанавливают этот радиатор таким образом, чтобы он охлаждался уличным воздухом.
- К «холодной» стороне преобразователей крепят кулер от компьютера, чтобы он подавал комнатный воздух на пластину.
Схема охлаждения воздуха преобразователем Пельтье
Элементы Пельтье реально охлаждают воздушный поток, но при этом просто пожирают электричество. Ведь половина энергии расходуется впустую, поскольку преобразуется в тепло и рассеивается в атмосфере. То есть, на каждый затраченный Вт электроэнергии вы получите не больше 0.5 Вт холода, в то время как у сплит-системы это соотношение совсем другое – 1 : 3. Как это работает на практике, вы можете увидеть в очередном видео:
Шаг 1: собрать материал (и сойти с ума)
Если это было в видео-игре вам придется ездить далеко, чтобы получить его. Этот я купил в магазине боль.
- Ведро 20л
- Крышкой, которая помещается заявил ведро
- Мини настольный USB вентилятор
- Некоторые чистящие салфетки или тонкий пористый материал (40см х 30см)Инструменты я использовал, имеет только рекомендательный характер, так что не стесняйтесь отходить от этого списка
- Аккумуляторную дрель
- Рулетку
- Нониусом (Штангенциркуль)
- Клеевой пистолет (с клеем палочки)
-
Ваш мозг (не используйте чужой мозг для этого, ваш будет отлично)
Не калечить до лучших времен…. резать да резать.
Возьмите крышку и просверлить небольшое пилотное отверстие в центре
Использование нониуса определить диаметр вентиляторов клетке за вычетом части были винты идут бросили.
Я получил месторождение в 16мм минус 3.2 мм на ободе. Оставив меня с 12.8 мм
С помощью нониуса установить до 6,4 мм (радиус клетки) я соскоблил круг на крышку. (с пилотное отверстие как моя точка привязки)
Затем режем. Используйте ротационный инструмент или острым ковровым ножом вырежьте круг ты оттер.
это должно выглядеть как на картинке выше.
Далее использовать клетку, чтобы просверлите направляющие отверстия для шурупов скинул имеющиеся отверстия в клетке.
ШАГ 3 ИДЕМ
Сверление отверстий вы пилотировали в крышке.
Убедитесь, что они совпадают с клеткой и чисто для плотного прилегания с клеткой
Сплит клетке. Сохраните винты
Место нижней стороне под крышкой и верхней стороны клетки на верхней крышке находится между клетка сейчас.
Закрепите клетку с помощью винтов, которые вы держали. Капельку горячего клея под винты остановит их от вытягивания бросил. Мой поклонник пришел с орехами я пропустила клей участие, но если вы беспокоитесь, что они могут потерять можно промокните их с помощью клея для.
Поздравляем, крышка сделано. На ведро ходим
В ведро воду сосуда и каналом, который контролирует воздух, поступающий в.
Сбоку вырезать ПАЗ для провода, чтобы соответствовать. Это куда вводятся провода кинул.
Следующей мерой ведро и сделать отметку в половину точку фломастером.
Измерьте верхнюю половину и отметьте половину.
Это где ваши отверстия будут делаться так пойти и проследить, что полпути все вокруг ведра.
Сейчас самое интересное начинается.
В зависимости от того, сколько отверстий требуется, Марк несколько кругов вокруг ведра более или менее 13см.
Использование нониуса снова скрести круг с полпути в качестве точки разворота. Не забывайте использовать радиус (6,5 см) я сделал 4 отверстия перпендикулярно друг другу.
Это где вы можете использовать свои собственные идеи. Я использовал две конструкции здесь в качестве примеров.
Вырезаем круг или просверлить отверстия внутри круга.
Это ваш впускного отверстия, так что не стесняйтесь экспериментировать.
Мы находимся на тряпочки и почему они в списке.
Размеры 40см х 30см. Если Вы не можете найти их и используете другой материал.
Сложите их длины мудрым и клеить сверху, как раз над отверстием. Убедившись, что она покрывает отверстие и, что большой кусок не коснется дна ковша.
Поместите бусинку клея под отверстие и закрепите ткань к нему.
Почти закончили
Заполните ведро с водой, пока под отверстия.
Добавить лед для большего эффекта. Мокрую тряпку, поэтому она может выступать в качестве фитиля, который держит рисования водой.
Положить на крышку и подключите его к USB подключи и пусть волшебство начнется.
Это требует времени, чтобы охладить целый номер, но это понижает мою комнату среднем от 25С» до 16С швырнул день.
Большая вещь-вы можете запустить его как мало, как 6В так что добавление небольшого солнечные панели делает его кемпинг того, чтобы сделать ваши друзья ревновать.
Наслаждайтесь
В. Бин
ПС. Покажи мне свою variasions и окончательной сборки и задать для какой-либо поддержки.
-
Необходимые материалы и инструменты
В качестве простейшего кондиционера, который под силу собрать любому автомобиля, рассмотрим охладитель из отечественного радиатора отопления (подойдет стандартный радиатор для печки). Для сбора полностью функционирующего кондиционера понадобятся следующие материалы:
- контейнер из-под старой термосумки или холодильника;
- радиатор печки от классических моделей ВАЗ;
- т.н. «трюмная» помпа для прокачки;
- стяжки и другие элементы крепления всех магистралей кондиционера;
- компьютерные кулеры охлаждения;
- провод со штекером USB для подключения собранного охладителя к прикуривателю.
Для сбора всех материалов и приспособлений в единое целое подойдет стандартный набор инструментов из плоскогубцев, ключей, ножниц, изоленты и маркера. Такого скромного набора инструментов будет вполне достаточно для сборки работающего кондиционера. Далее рассмотрим поэтапный процесс сборки охладителя салона.

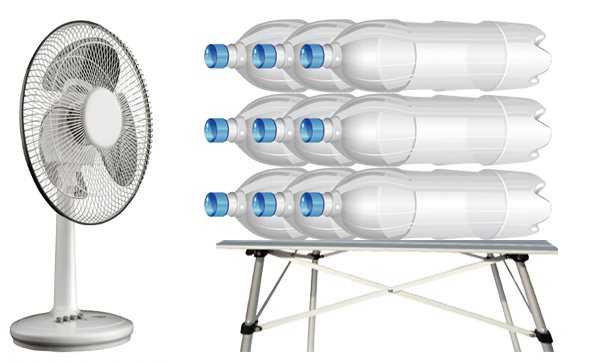

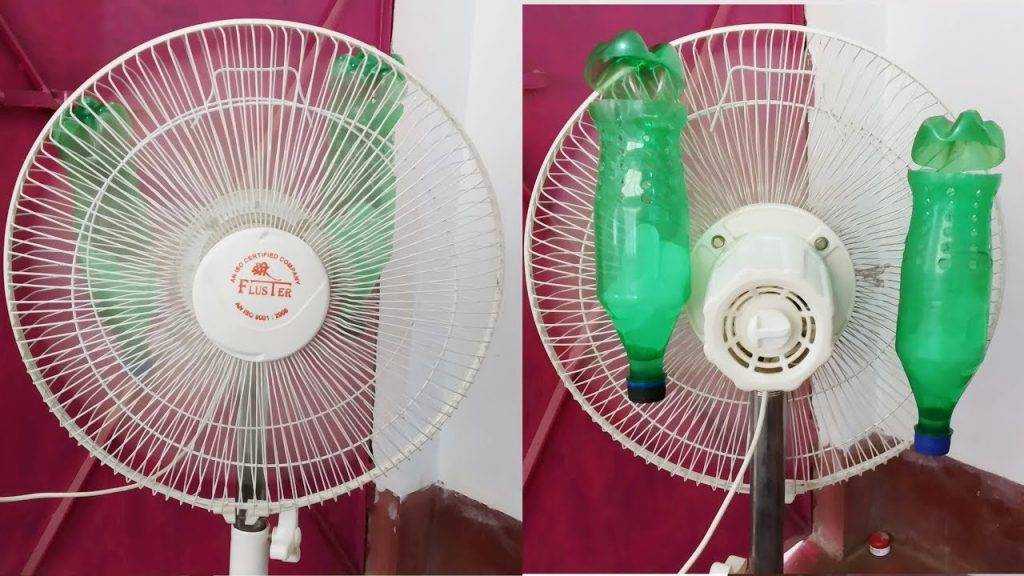

Вентилятор + пластиковая тара. Вариант 1
Наиболее распространенным вариантом сооружения кондиционера из подручных средств является сочетание вентмеханизма и пластиковых бутылок с холодной водой или льдом. Понадобятся:
- вентмеханизм;
- пластмассовая или другая тара;
- лед/охлажденная вода.
Схема действий:
- Тара наполняется холодной водой, замораживаются.
- Охлажденная, монтируется к вентиляторной решетке либо ставится перед ней. Обязательно нужно оставить зазоры 1-2 см для циркуляции, охлаждения воздухопотока.
- Продумать способ сбора конденсата, который обязательно будет появляться.
Воду нужно периодически менять. Можно сделать сразу два комплекта, попеременно их охлаждая.
Конструкция и особенности моноблочного кондиционера
Современные модели оконных кондиционеров обладают широким функционалом. Они предназначены не только для охлаждения, но и для обогрева помещений. Антибактериальный фильтр удаляет пыль, вредные микроорганизмы и запахи из поступающего воздуха.
Разновидности и характеристики оконных систем кондиционирования
Сегодня в магазинах представлен широкий выбор различных вариантов климатического оборудования, при этом цена на оконные кондиционеры в несколько раз ниже, чем на настенные. Это часто удивляет покупателей, которым сложно выбрать подходящую им модель.
На самом деле оконные кондиционеры могут иметь самые разные эксплуатационные характеристики, поэтому выбор следует делать, исходя из следующих параметров:
Мощность — ее должно хватить на имеющуюся квадратуру охлаждаемого помещения; соответствие габаритных размеров устройства размеру окна и в частности форточки, в противном случае установка конструкции невозможна;
Уровень шума при работе — этот параметр существенно различается в разных моделях и необходимо обязательно проверить эту характеристику при покупке в магазине, так как позже эта претензия не будет принята, в силу того, что не является неисправностью, чем ниже значение уровня шума, тем лучше;
Количество дополнительных опций — например, возможность не только охлаждать комнату летом, но и обогревать, некоторые модели нового поколения оснащены озонатором, таймером и т. д.
Важным фактором, влияющим на решение о покупке той или иной модели кондиционера, является его работоспособность на морозе. Для бытовых моделей этот показатель варьируется от 1,5 до 8,5 кВт, примерно необходимую мощность можно рассчитать исходя из стандарта: 1 кВт га 1 м2. (при высоте потолков до 3 м). Причем, если в комнате большой объем остекления или окна выходят на южную сторону, то стоит брать прибор с запасом хода 10-20%.
Базовое устройство агрегата
Приборы, предлагаемые в продаже, разделяют на следующие типы:
- компрессорные;
- испарительные.
Разделяются они по функциональности. Испарительные модели могут лишь увлажнять воздушные массы и охлаждать их. Компрессорные же способны и подогревать воздух, и охлаждать.
Конструктивные особенности компрессорных кондиционеров
Эти устройства наиболее распространены. Они встречаются повсеместно. Их встраивают в оконные проемы, они висят на стенах.
Принцип работы компрессионных кондиционеров
В конструкцию компрессорного агрегата, подобно прочему холодильному оборудованию, входят узлы со следующими функциями.
Компрессор. Отвечает за циркуляцию хладагента, двигающегося по контуру устройства.
Терморегулятор. Отслеживает текущий расход хладагента, проходящего по испарителю. Таким способом удается поддерживать заданный температурный режим.
Радиатор (конденсатор). Охлаждает и конденсирует хладагент фреон.
Испаритель. Его функция — превращать жидкость в пар, когда давление фреона резко снижается.
Вентиляторы. Их устанавливают и снаружи, и внутри кондиционера. Предназначены они:
- для активизации процессов теплообмена;
- чтобы направлять поток охлажденных воздушных масс.
Конструктивные особенности испарительного кондиционера
Такие агрегаты имеют сравнительно простую конструкцию. Суть процесса — прямое испарение воды обычного состава. Здесь не используются ни фреон, ни иные хладагенты, которые могут нанести вред окружающей среде.
Устройство испарительного кондиционера
Работает прибор за счет испарения. Именно вода становится той жидкостью, что преобразуется в парообразное состояние. Когда работает испарительный конденсатор, вентилятор втягивает наружный теплый воздух, который тут же проходит сквозь фильтры. Эти фильтры систематически напитываются водой, поступающей из определенной ёмкости. Благодаря испарению воды, воздушный поток охлаждается и увлажняется. То есть готовится к поступлению в комнату.
Этот тип кондиционера обладает упрощенной конструкцией. Если отслеживать потребление электроэнергии, то он гораздо экономнее, чем компрессорный кондиционер. Зато показатели охлаждающей мощности у этих двух типов охладительных устройств примерно аналогичные.
Испарительный кондиционер-охладитель
Домашний кондиционер из кулера и контейнера
Еще один интересный способ, который поможет понять, как сделать кондиционер в домашних условиях. К числу его преимуществ относят простоту применения, небольшой размер и четкую направленность действия. Для работы мастеру понадобятся:
- контейнер из пластика на 2 л;
- кулер, снятый с блока питания компьютера;
- нож;
- клеевой пистолет;
- гофрированный сифон из прочного пластика.
Для создания самодельного кондиционера понадобится кулер
Для самоделки подойдет пластиковый контейнер, который использовался для хранения различных продуктов. В крышке необходимо аккуратно проделать отверстие.
Оно должно быть немного меньше, чем вентилятор, взятый из блока питания от компьютера. Его следует вклеить в крышку контейнера с помощью клеевого пистолета. Работу нужно провести так, чтобы устройство могло затягивать воздушные массы внутрь пластиковой тары.
Еще одно отверстие необходимо сделать на этой же крышке, только в другом ее конце. Диаметр полученной дырки должен быть немного меньше размера гофрированного сифона. От него следует отрезать кусок, примерно 30 см, который потом вклеивается в крышку.
Теперь в контейнер засыпают большую порцию льда и накрывают его подготовленной крышкой. После этого необходимо подключить вентилятор к электросети, чтобы он начал работать. Кондиционер для дома готов. С помощью сифона домочадцы смогут регулировать направление прохладного воздуха.
Подводим итоги
Несмотря ни на какие ухищрения, автокондиционер, изготовленный своими руками, может служить разве что демонстрацией вашей изобретательности и технической подкованности. Об эффективности таких устройств говорить не приходится, в противном случае миллионы отечественных автомобилей уже давно были бы переоборудованы. Встречали ли вы в своей практике такие машины? Так что если вы хотите ездить с комфортом, без имитации охлаждения воздуха в салоне самодельными устройствами, без установки классического автокондиционера компрессорного типа не обойтись.
Технический прогресс не стоит на месте, мир переходит на гибридные и электромобили, а конструкция кондиционера остаётся неизменной с середины прошлого столетия. Не стоит ожидать, что вы окажетесь умнее или удачливее сотен профессионалов, интенсивно работающие над этой проблемой. Так что все ваши усилия, направленные на усовершенствование конструкции самодельной системы кондиционирования и повышения её КПД рано или поздно будут успешно забыты, а само устройство займёт почётное место в гараже. В конце концов, охлаждающие способности обычного ящика-холодильника будут наверняка выше, чем вашей самоделки.
