Как правильно штробить стены под электропроводку

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

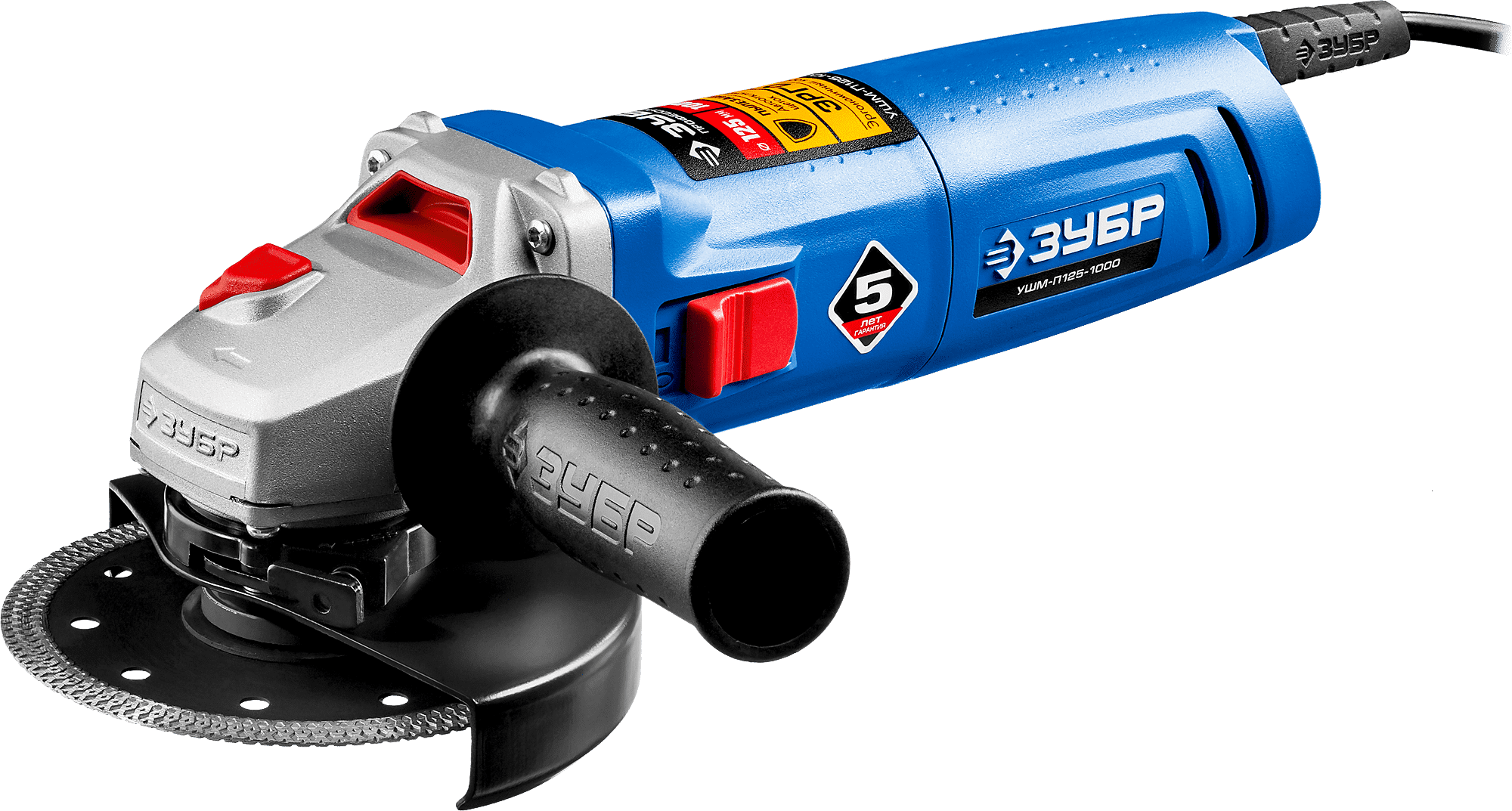

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

  • Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
  • Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
  • Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

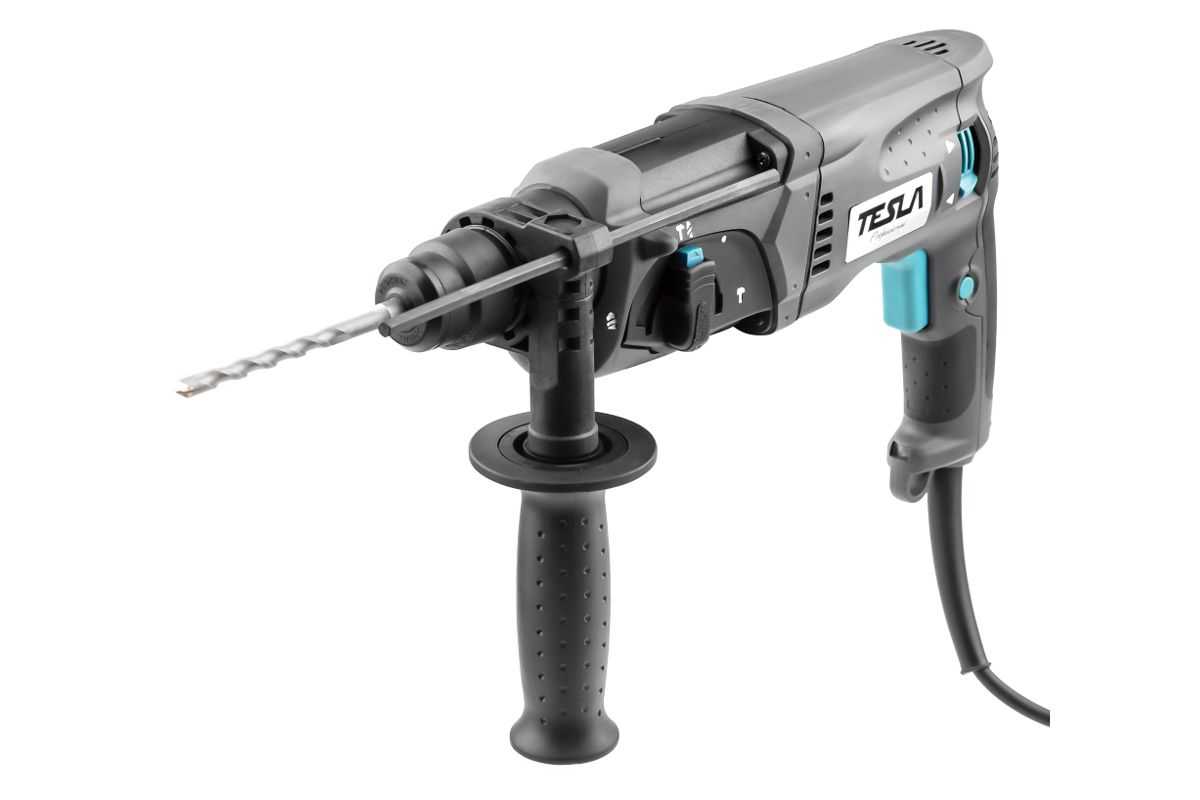

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

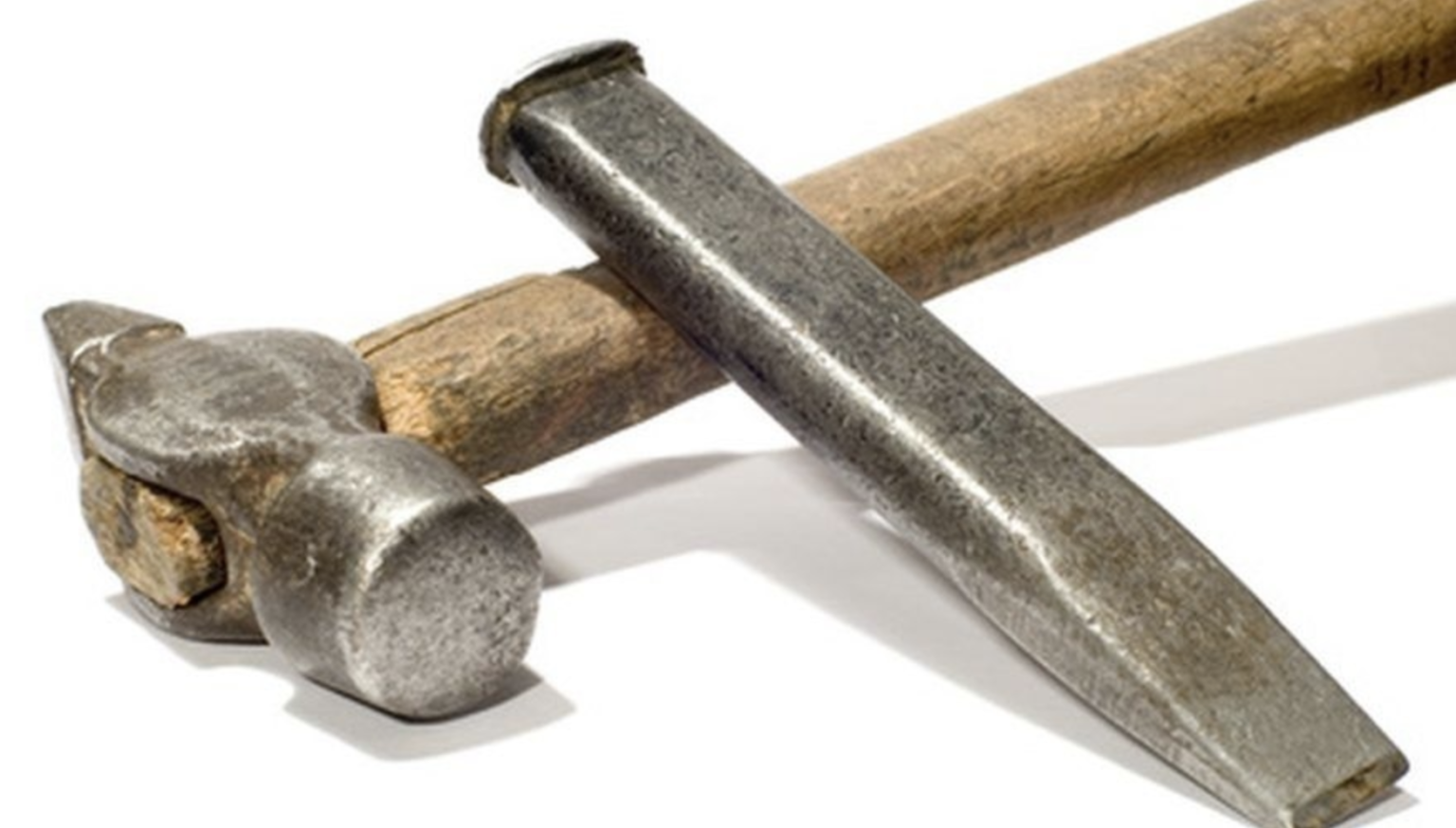

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

  • Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
  • Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
  • Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

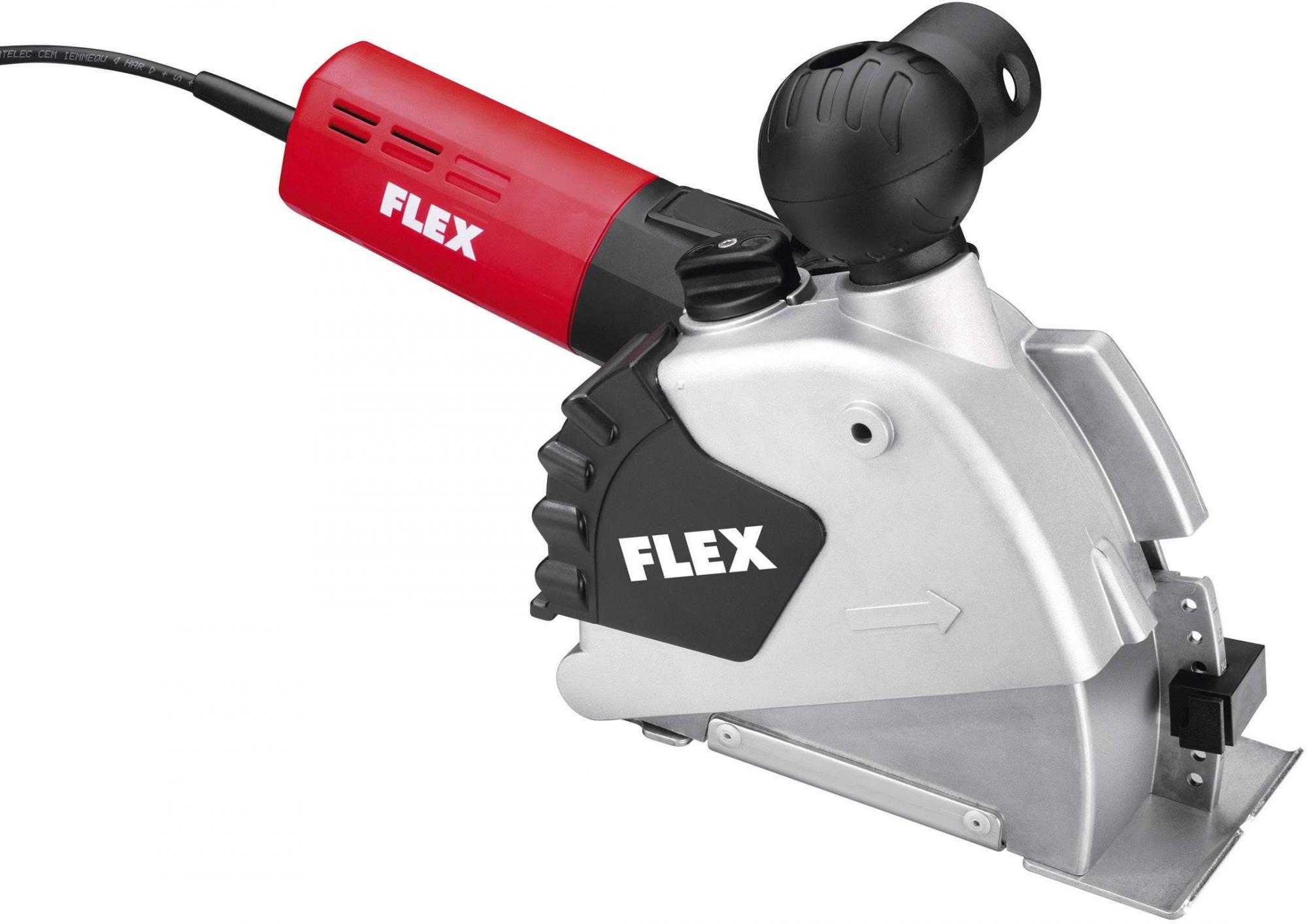

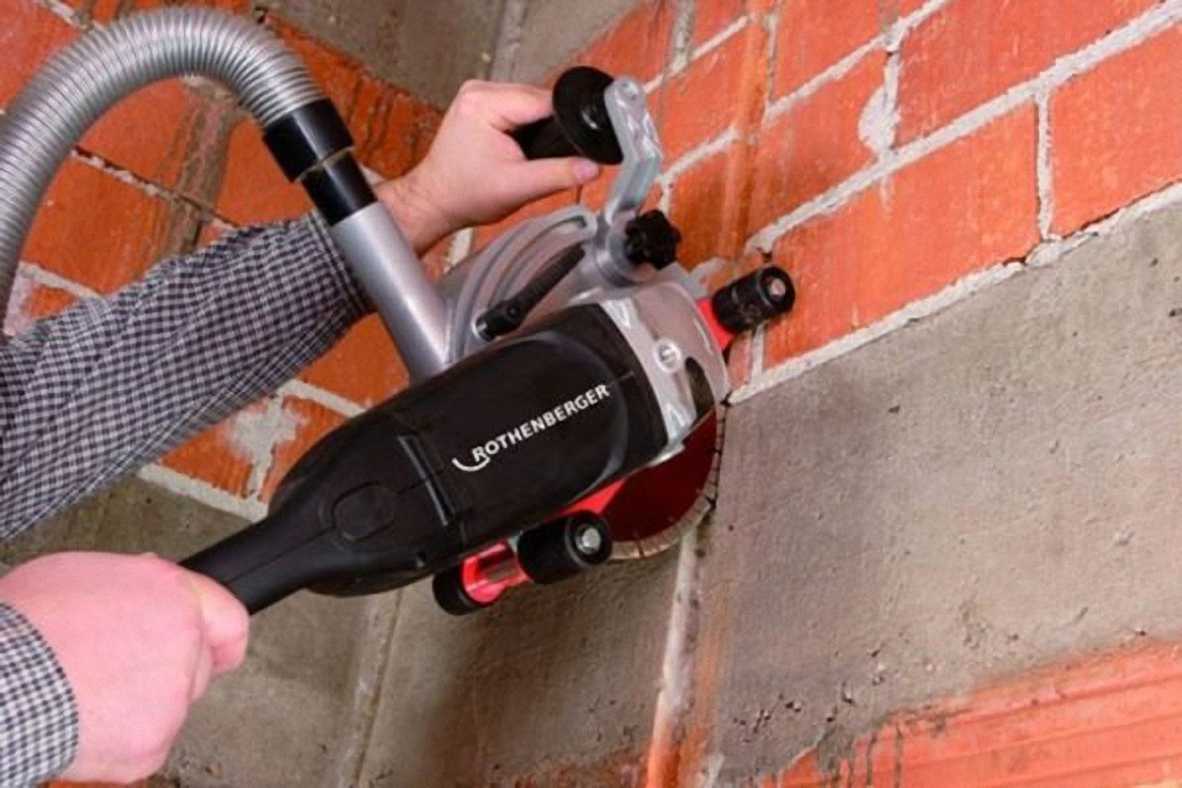

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Штроба в несущей бетонной стене панельного дома

Всем добрый день Такой вопрос какого размера допускается делать штробы в несущих стенах панельного дома — ширина, глубина, направление и т.п.

моя задача уместить 5-6 ВВГнг5*2,5

Это что, спуск от главного трёхфазного щитка к стяжке или подъём к подвесному потолку? А дальше к 5-6 конечным щиткам?

Речь о квартире в жилом доме или нет?

нет — это внутриквартирная разводка

Несущие стены долбить нельзя. Необходимо использовать имеющиеся технологические каналы этих стен.

а если отверстия не хватает?

2gsm Сверлишь дырку, а провода пускаешь по пустотам. Штатным пустомам. Если дом панельный. Если много дырок по одной стене — в проектную организацию — пусть считают ослабление конструкции.

в перекрытиях понятно, что сплошные пустоты есть, а вот в стенах и внешней панели . что-то я сомневаюсь, что есть пустоты кроме замурованой трубки для проводки.

Дом панельный? Какой? Во внешних стенах никто розетки не устанавливает. К тому же, многие панельные дома имеют несущие стены только внутри(каркас здания), а внешние являются навеными. Такие дома еще называют хлопушками — при взрыве внутри отваливаются навесные внешние стены, а каркас остается.

Ну чего ты спрашиваешь да спрашиваешь — лучше открути розетку да загляни внутрь стены, как там проводка лежит

дом КОПЭ-М «Парус» , ну в общем КОПЭ розетку раскручу в лучшем случае в выходные

нашел некий СНиП 3.03.01-87 Несущие и ограждающие конструкции в котором упоминается о «Прорезка деформационных швов, технологических борозд, проемов, отверстий и обработка поверхности монолитных конструкций» это конечно о монолите, но может быть у кого-то есть возможность отправить этот Снип или подобный СНиП по панельным домам мне на мыло? Заранее спасибо! [email protected]

В Москве четко прописан запрет на штробление несущих стен. Естественно, я не знаю способа совсем этого не делать, но очень часто вертикальные линии разводки можно уложить в стыки стеновых панелей, которые забиты утеплителем типа: рукав тряпичный с обрезками тряпок внутри и кое-как замазаны. Это конкретно про КОПЭ 4 года назад сданный.

Особенно если учесть, что эти стыки должны быть тщательно зачеканены раствором. Вот так и получается, что сначала жильцы матерятся на «молдаван» строителей а потом искренне недоумевают почему им нельзя делать «как всем».

Вы имеете в виду стык несущей с внешней панелью?

И всё-же, для чего 5*2.5 ?

2ВТБ! например для умного дома т.е. независимое управление розетками

. а вообще, хотелось бы выдержку из СНИПа . ниужеле ни у кого нет этого СНИПа?

Три независимых фазных проводника с общими PE и N? Учтите, что защищать кабель придётся одним автоматом и формально требуется расчёт (С16 всяко укладывается).

естественно . думаю, что 2,5 квадрата на 4 розетки хватит

Не 4 — 3 (независимо управляемые) группы розеток.

это конечно здоровски, но проектировщики КОПЭ за такое берут очень немалую сумму, а мне надо всего перенести выключатель и 3 розетки, штробы будут 1, максимум полтора метра длинной + отверстия под подрозетники, предпологаю что стене от этого хуже не станет

Если ты изначально не желаешь делать по-человечески, то зачем ты тогда вообще вопрос задавал? Делал бы как считаешь нужным и не парился. Вас там ндцать владельцев квартир в подъезде — и каждый разумеет по-своему.

я не вопрос задал, а мнение свое высказал.

и вообще «по человечески» по моему делают, точнее не делают, в этих самых проектных организациях. я так думаю хотя бы потому что они пытаются за все содрать денег, а раз так делают то хотя бы какое то уважение проявляли к клиентам.

Гы

Ах да, сорри, действительно вы вопрос не задавали, а высказывали мнение. Но сути это не меняет — самоволока может быть наказана.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

  1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
  2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
  3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
  4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.
  1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
  2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
  3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

  1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
  2. Размещайте штробы без пересечения друг с другом.
  3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
  4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
  5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Как лучше работать

Штробировании стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Подготовка стен перед штроблением

Каждый ремонт сопровождается заменой старой проводки или же – прокладкой новой. Как показывает практика, проводку лучше всего прятать в стенах. А этот процесс требует штробления. Это один из самых пыльных этапов ремонта здания

Поэтому немаловажно знать, как штробить стены под проводку

Перед тем как сделать штробу под розетку, закройте дверные проемы влажным материалом, чтобы не допустить распространения пыли по квартире. Для начала убедитесь, что отсутствуют спрятанные в стене провода. Процесс штробления стен под проводку начинается с определения места, где она пройдет.

Выбираем инструмент для работы

Перед тем как проштробить стену под проводку нужно знать, что такое штроба. Это борозды для прокладки кабеля в стенах. Также многих волнует вопрос, чем штробить стены под проводку.

Профессионалы используют штроборез. Выбор инструмента зависит от желания обитателей квартиры сделать все идеально и от стоимости работ.

Зубило и молоток

Если не под силу приобрести профессиональный инструмент, возникает вопрос, как сделать штробу без штробореза. Данная пара приспособлений скорее подойдет для стен из кирпича. Бетонную стену штробить ими не получится. Бетон очень крепкий материал и поэтому пробить его с помощью ручных приспособлений не удастся.

Болгарка

Борозды под электропроводку без труда можно сделать с помощью болгарки. В нее устанавливается 1 пара дисков. В современном инструменте их можно установить и больше. Расстояние между дисками регулируется с помощью шайб, которые задают ширину штробы.

Дрель

Если ничего нет под рукой, а вам необходимо проштробить отверстие, то можно прибегнуть к альтернативному методу – дрели. Возьмите самое толстое сверло и вставьте в патрон. Просверлив несколько углублений на расстоянии один от другого глубиной 20 мм, соедините их для получения единой штробы.

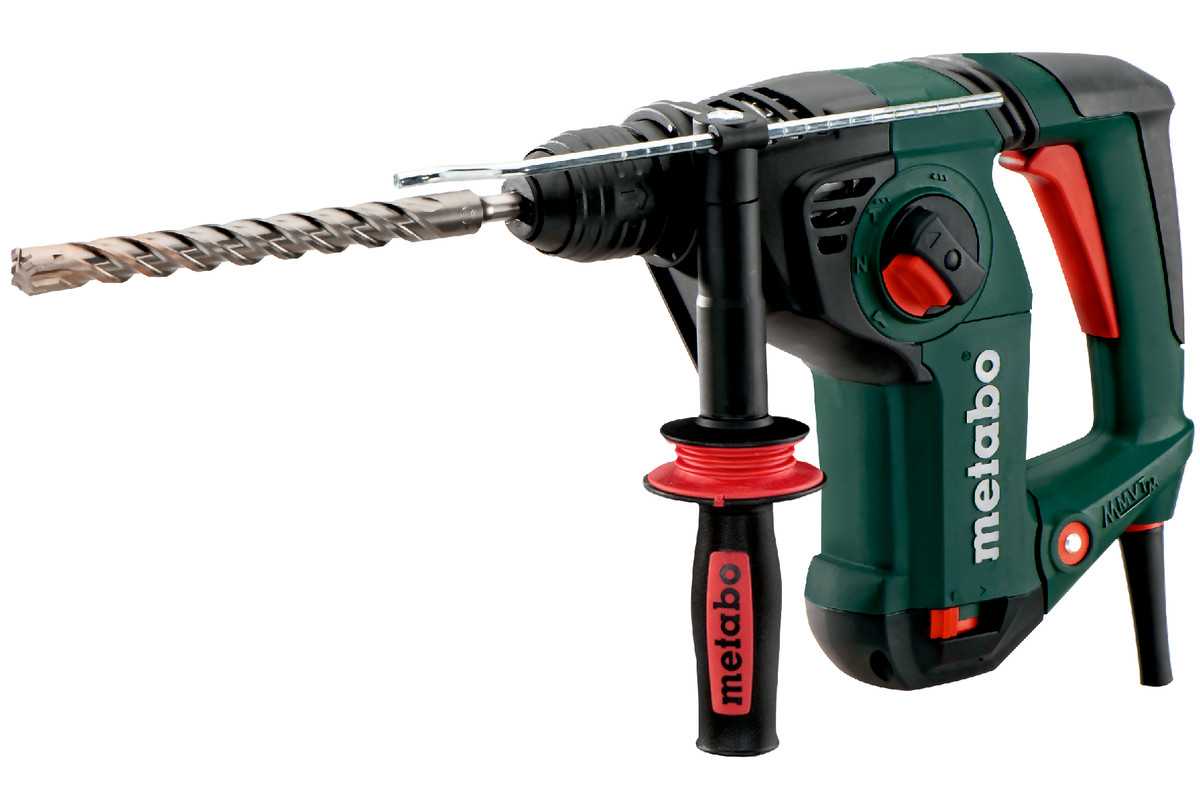

Перфоратор

Используя перфоратор, вы сможете значительно сократить материальные и финансовые затраты и сберечь свое время. Перфоратор имеет 2 режима работы. Сначала создаются отверстия вдоль размеченной линии на расстоянии примерно 15 мм. Затем инструмент переключается на режим создания штроб.

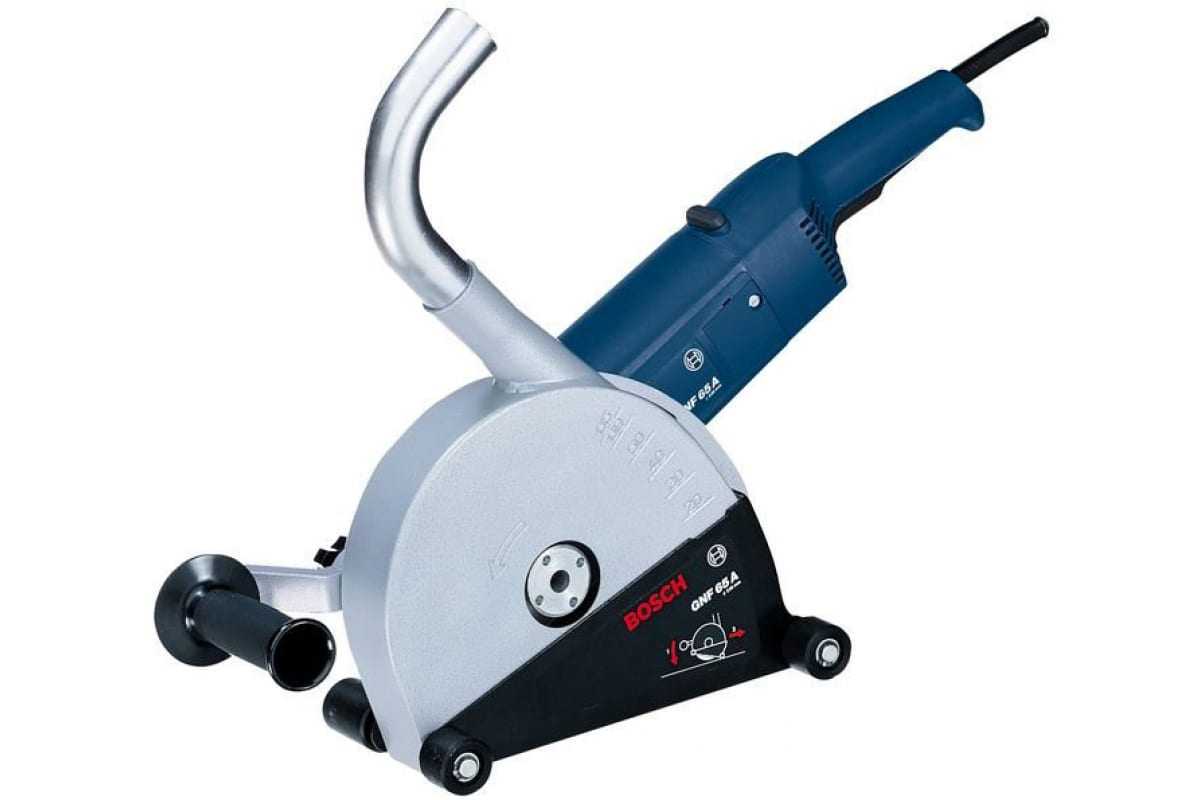

Штроборез

Для пылеудаления к штроборезу подключается пылесос. С помощью данного инструмента можно изготовить борозды необходимой ширины и длины и сберечь помещение от огромного количества пыли. Если вы хотите сделать проводку у себя дома своими руками, то покупать штроборез не имеет смысла. После обзора инструмента становится понятным, чем штробят стены для проводки.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

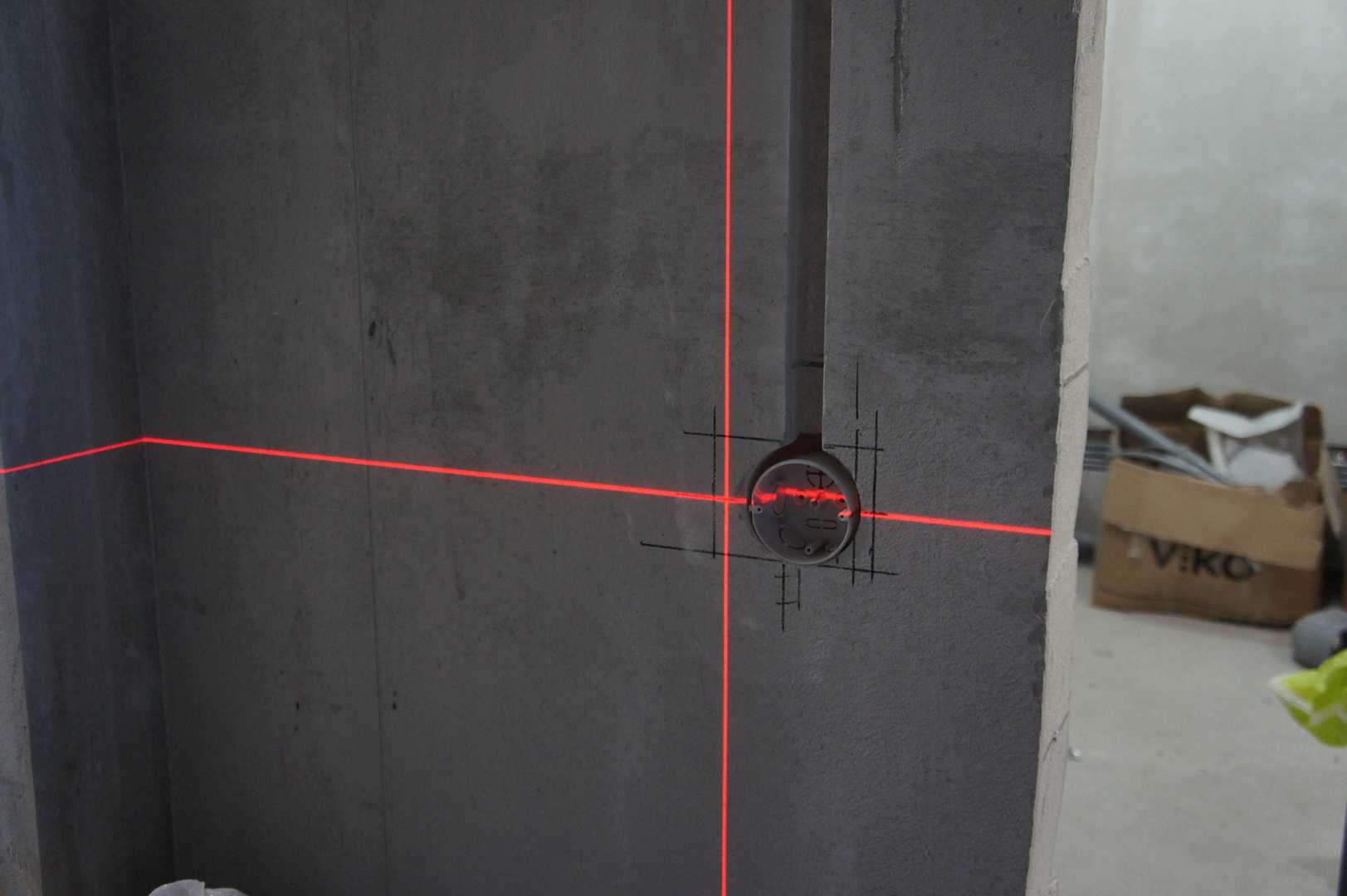

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

  • Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
  • Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
  • Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
  • В несущих стенах горизонтальные штробы производить не рекомендуется.
  • Запрещено использовать межплитный шов вместо штробной борозды.
  • При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

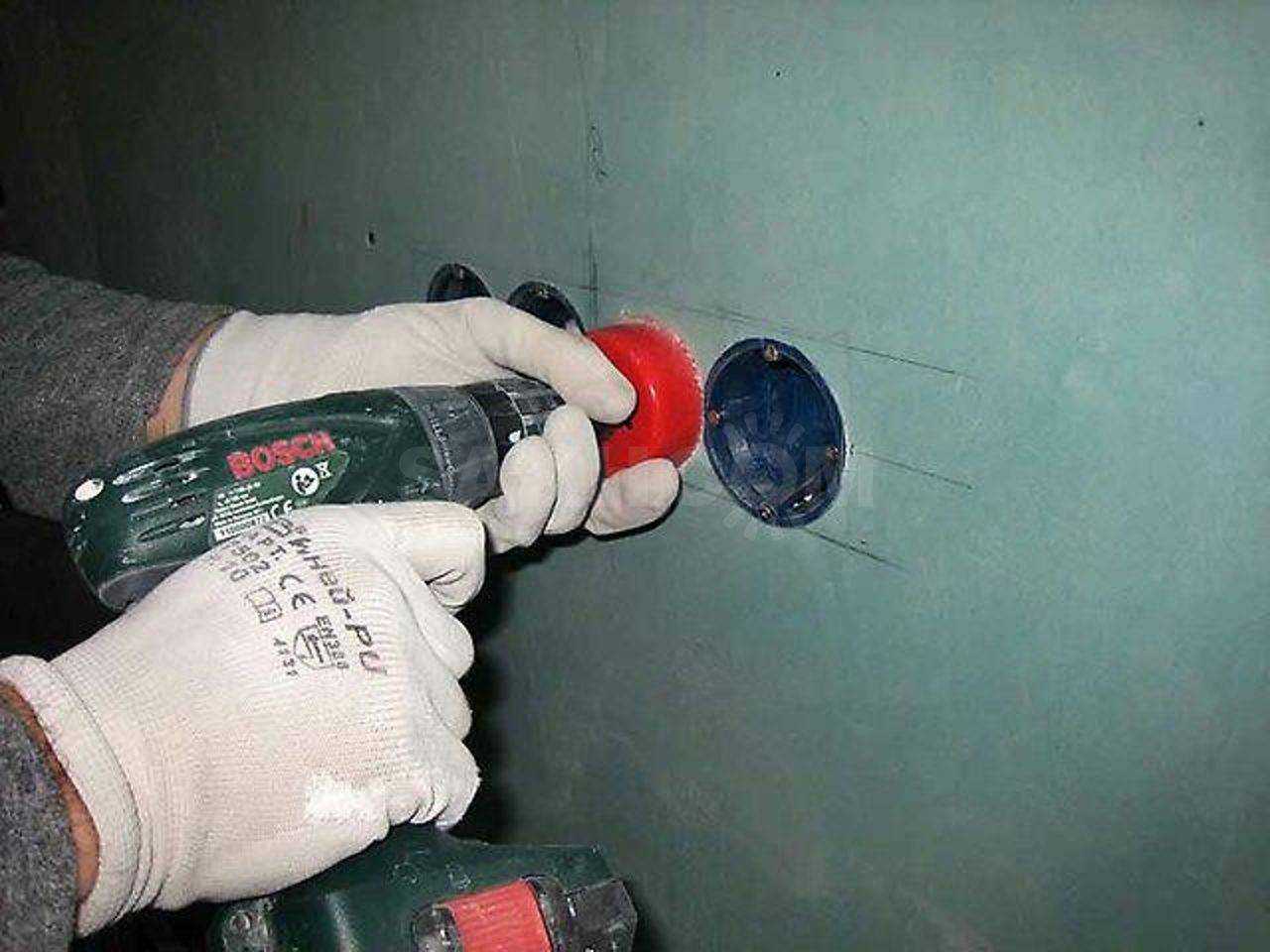

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

  1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
  2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
  3. Сверлятся отверстия по линии всего намеченного контура;
  4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

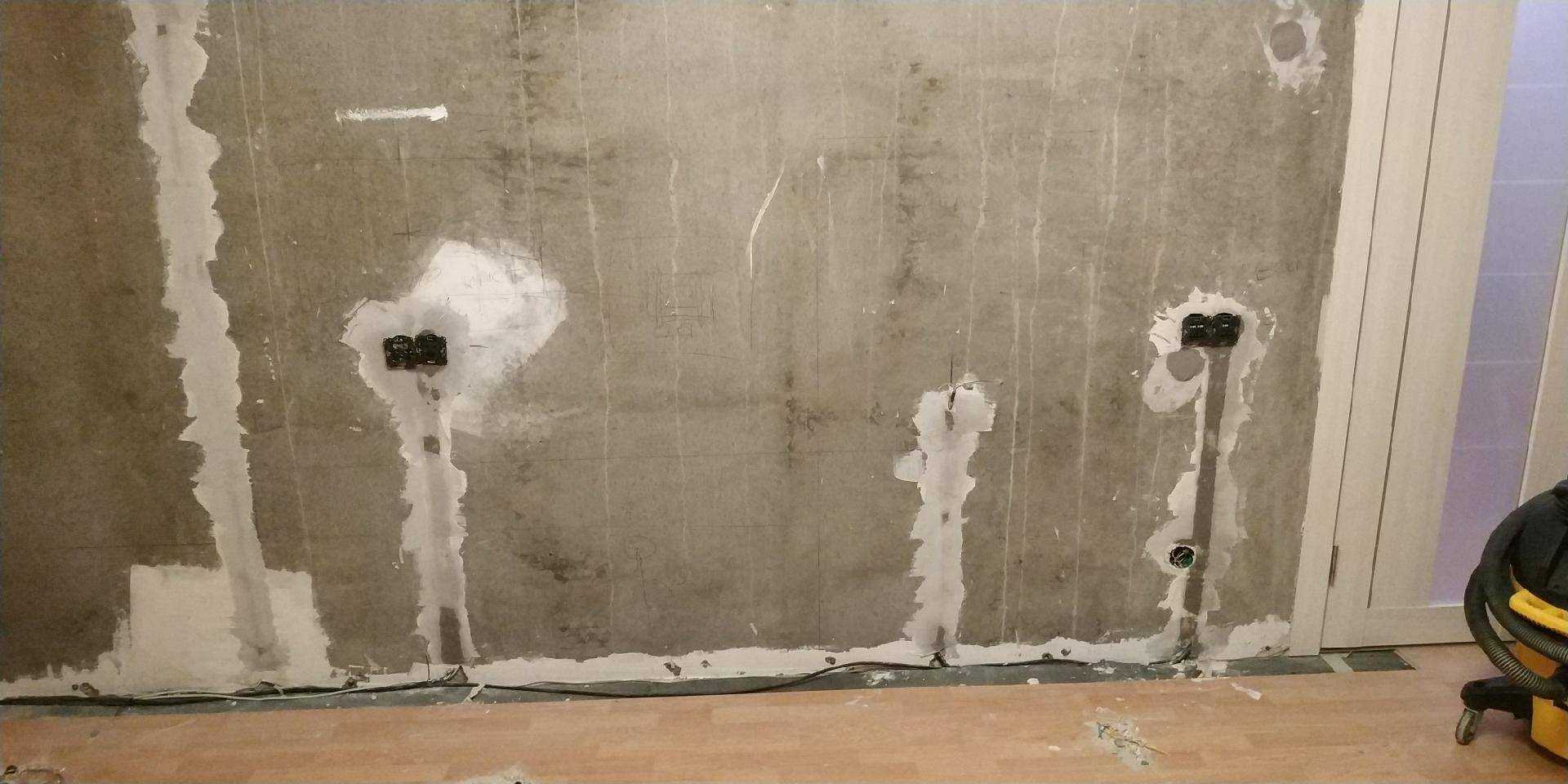

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

  • Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
  • Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
  • Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Особенности работы с различными материалами

Штробление стен из различных материалов имеет свои особенности, которые нужно учитывать начинающему строителю.

Штробление стен из кирпича

Кирпич более мягкий материал нежели бетон, поэтому на нем обычно штробы не делают. Для проводки используют плоский кабель и нанося толстый слой штукатурки, прячут ее в нем. Если все-таки требуется проложить борозду для кабелей, то работу производят по аналогии со стенами из бетона. Кирпич более податливый в работе и высверлить канавки не составит труда.

Штробление гипсокартона

Листы гипсокартона очень хрупкие и не предназначены для выполнения штроб. Провода и электрические коммуникации скрывают за листом, а выводящие провода соединяют в отверстии под розетку. Подрозетники выполняются с помощью перфоратора.

В кафельном полу

Для выполнения отверстий в кафеле потребуется на болгарку или штроборез установить специальные алмазные круги. Применять перфоратор в этом случае не стоит, чтобы не повредить покрытие из кафеля.

Нюансы с несущими стенами

При работе с несущими стенами следует запомнить некоторые важные моменты:

  • штробление делается всегда горизонтально и вертикально;
  • штроба никогда не должна проходить менее, чем в 15 см от плит перекрытия и меньше, чем в 10 см от углов и проемов.
  • штроба может иметь повороты, но их количество нужно минимизировать;
  • глубина и ширина штробы не должна превышать 2,5 см, иначе может нарушиться целостность стены.

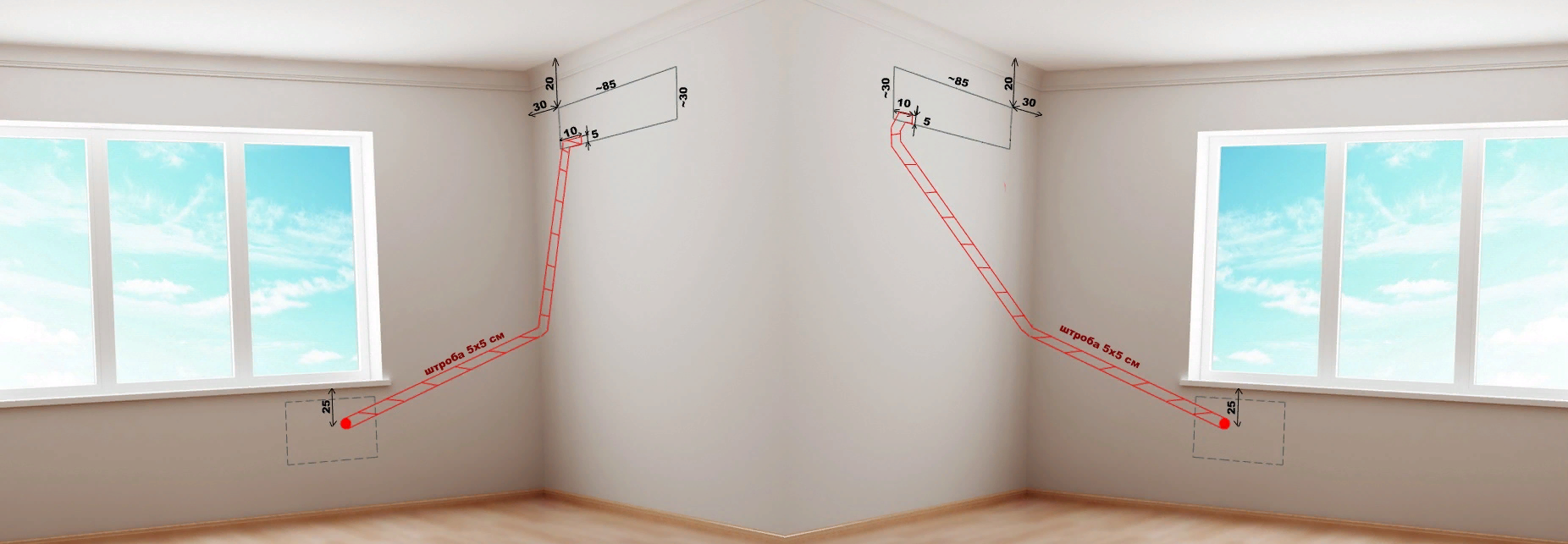

Штробление стен под кондиционер

Для установки кондиционера необходимо проделать более габаритные штробы. Они состоят из наружных и внутренних блоков. Ширина штробы должна быть не менее 60 мм, в глубину – 55 мм. В них будут прятаться все утеплительные каналы, провода и гофра, которая используется для вывода конденсирующейся влаги.

В газобетоне

Для штробления в газобетоне потребуется шуруповерт и победитовая коронка размером 68 мм. Для того чтобы штроба была ровной, воспользуйтесь обычным профилем из гипсокартона

Важно запомнить, что штроба должна быть строго вертикальной

В древесине

В древесине можно выполнять штробы всеми инструментами, кроме перфоратора. Принцип изготовления штроб такой же, только вместо зубила рекомендуется использовать стамеску. Подчищать углубления в древесине можно любым инструментом, предназначенным для работ по дереву. С помощью фрезера изготавливаются аккуратные борозды по направляющей планке.

Зубило и молоток

Прибегать к пробиванию штробы зубилом и молотком стоит в самом крайнем случае. Ведь и с лучшим инструментарием работа будет весьма трудоемкой. Преимущество данного метода в том, что не требуется никакого электроинструмента. Все что нужно – зубило с победитовой кромкой и тяжелый молоток. Естественно, потребуется запастись терпением. Так как проштробить дедовским способом бетонную стену быстро не получится, хотя делается это достаточно просто. Нанесением ударов молотком по головке зубила перемещая режущую кромку в направлении вырубаемой части. При каждом перемещении зубила режущую кромку сдвигают на половину ее длины по линии разметки. Можно выбивать бетон под углом к центру канавки.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

  • Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
  • Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.
  • Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
  • Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

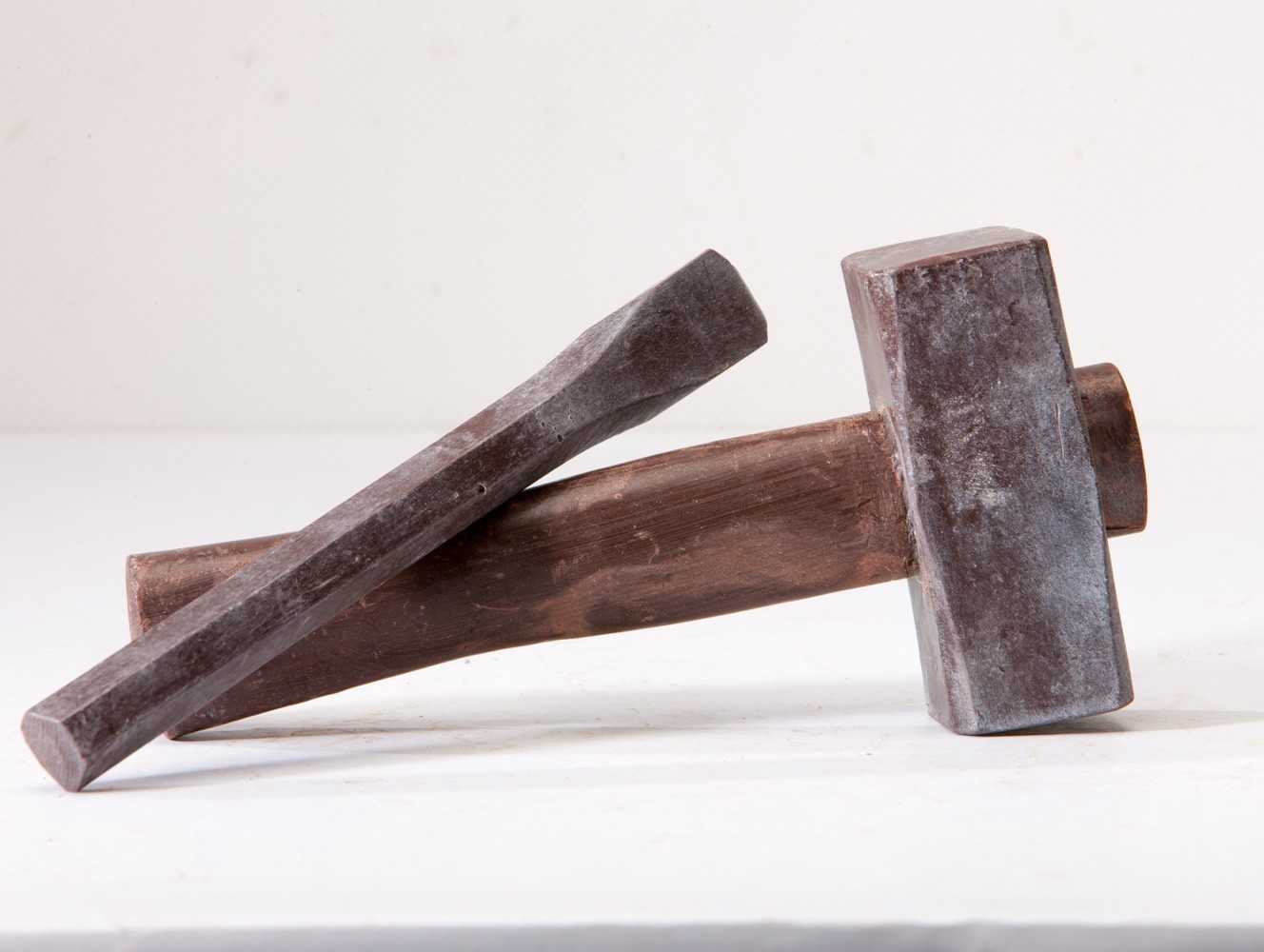

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

  • Зубилом углубить верхний и нижний край разметки.
  • Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
  • Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

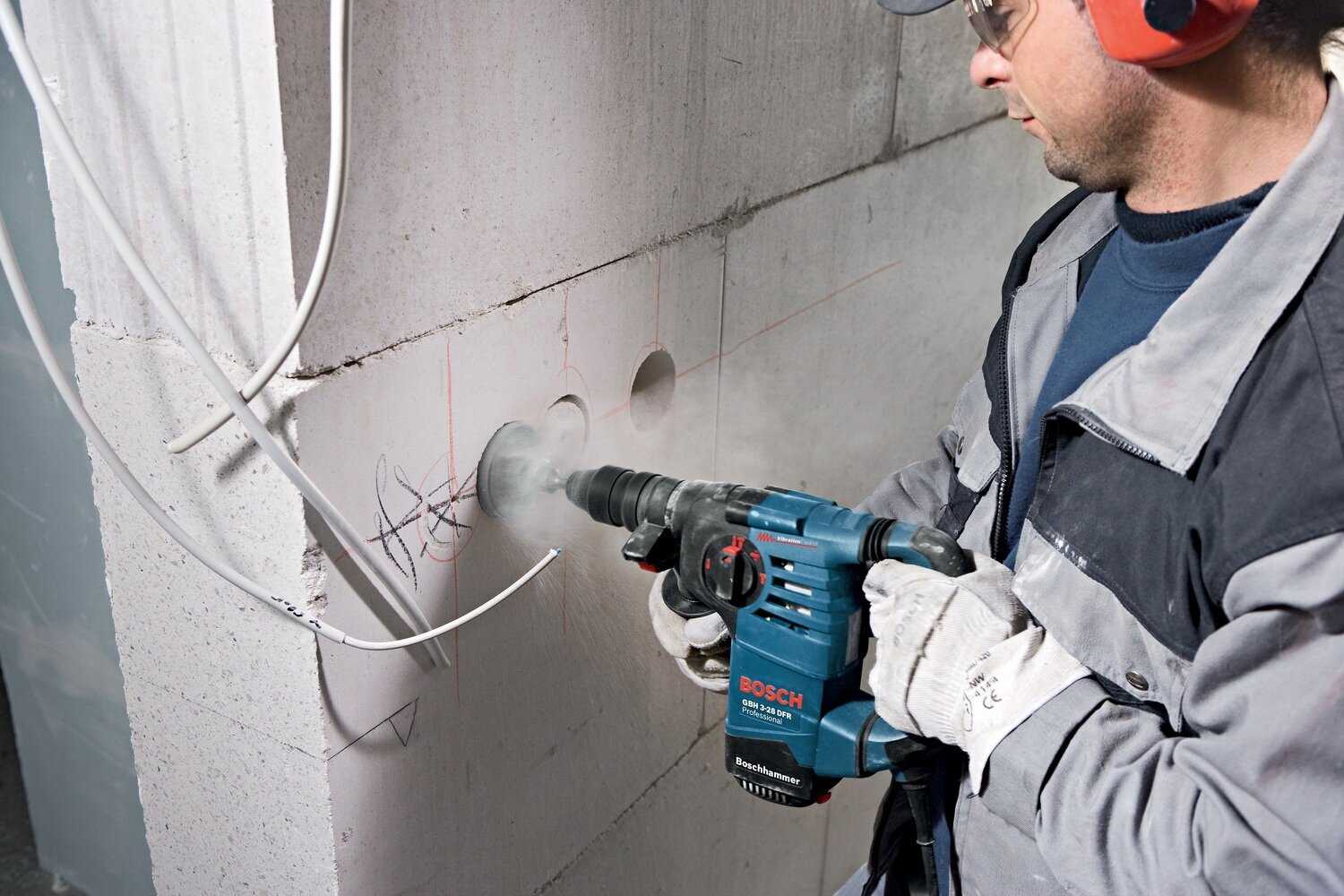

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

  • При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
  • Сменить насадку на перфораторе, установив вместо бура лопатку.
  • Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

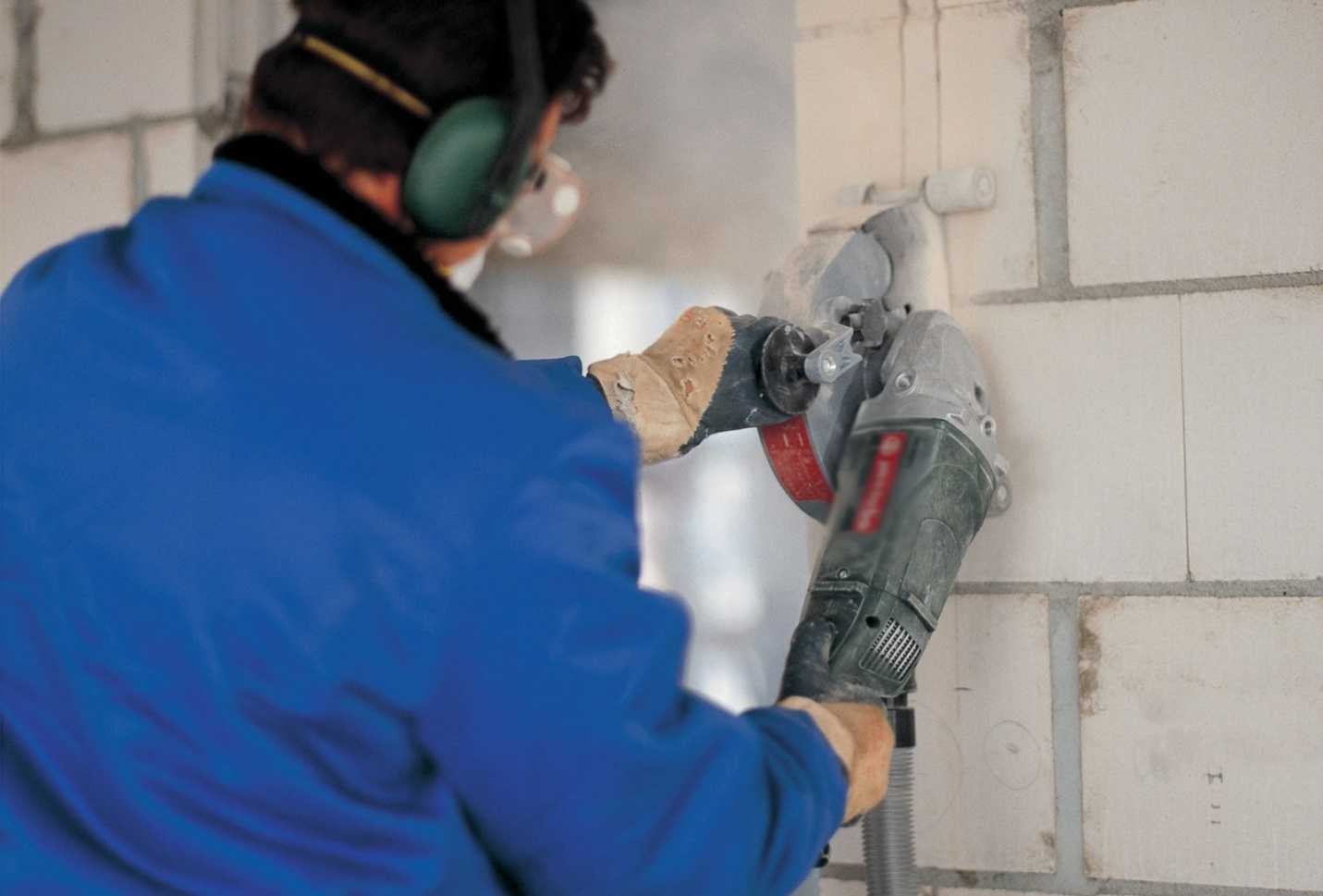

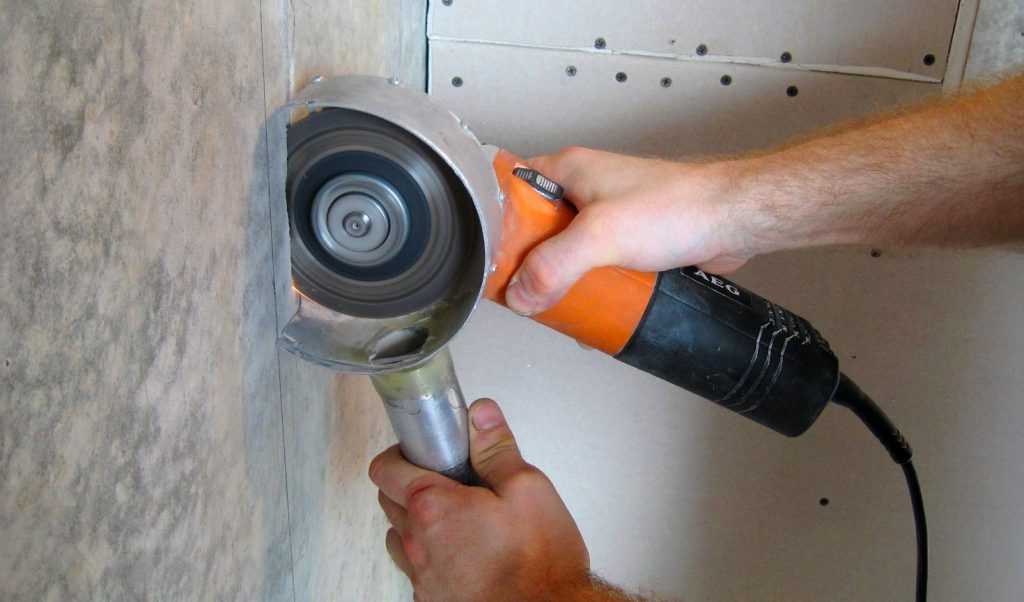

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

  • Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
  • Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

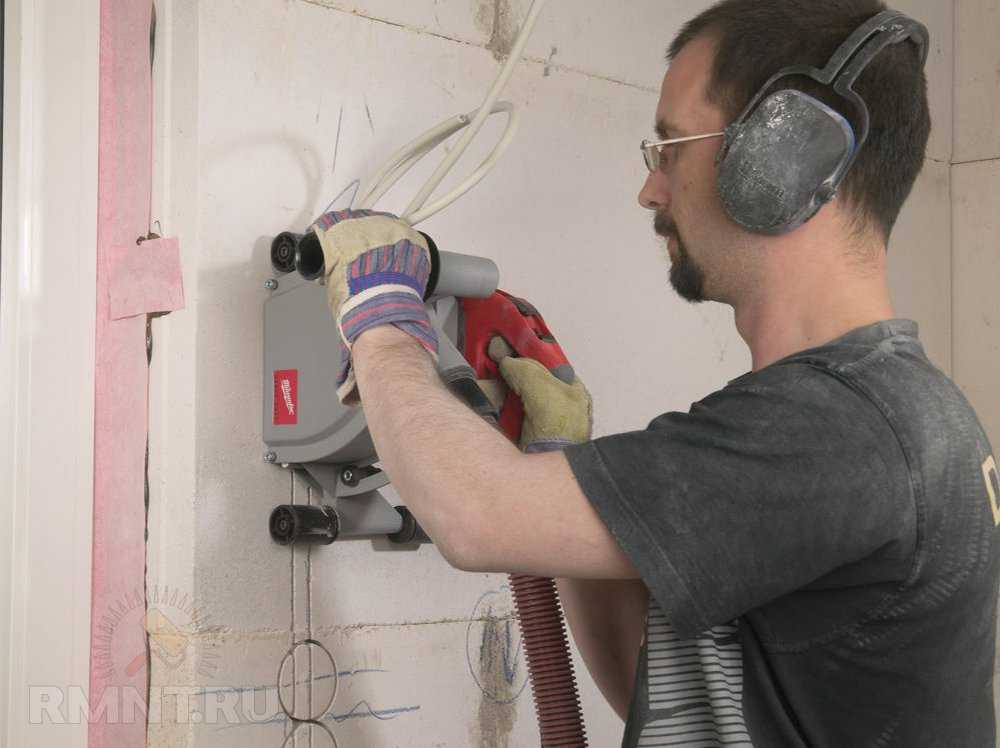

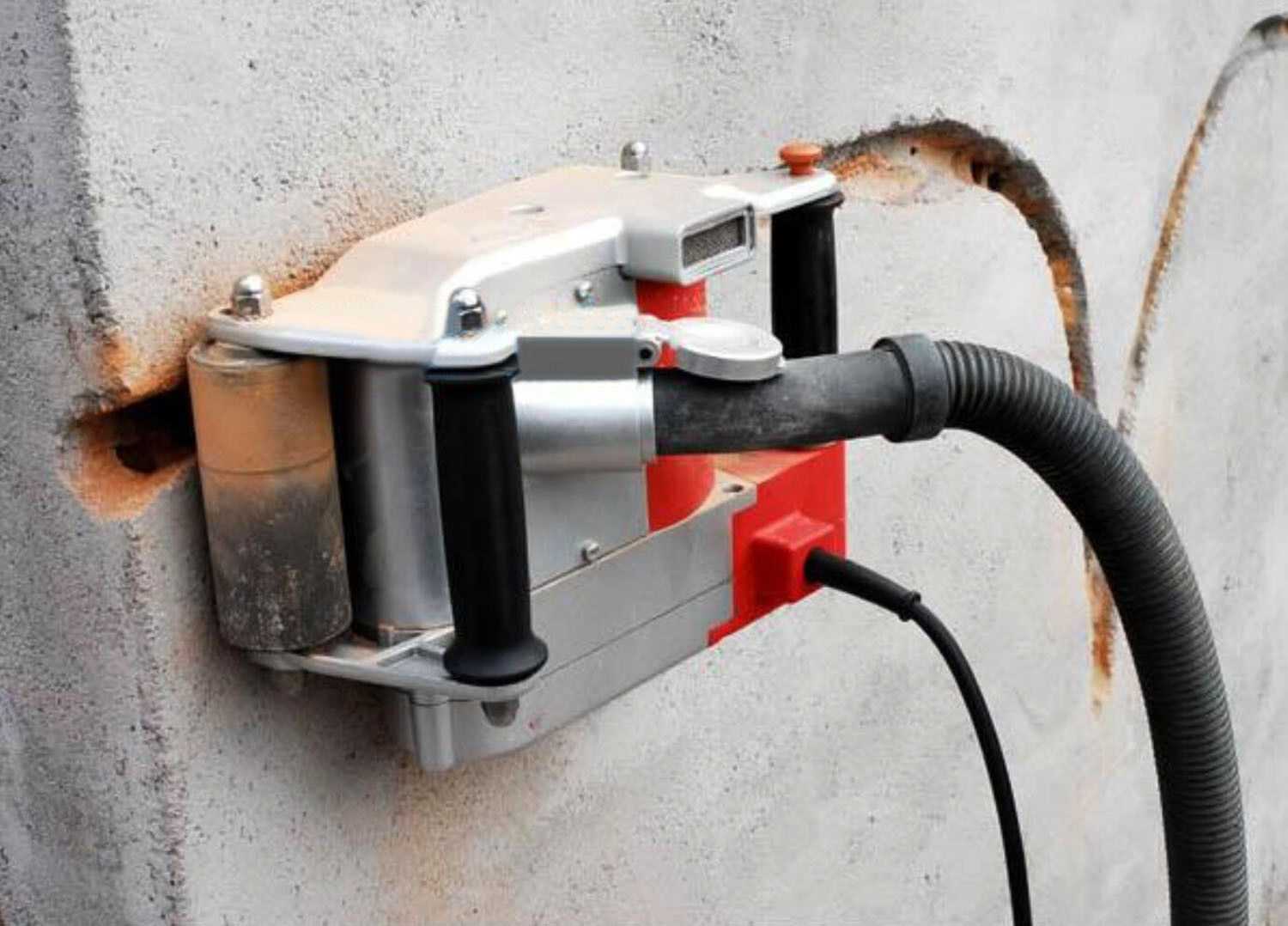

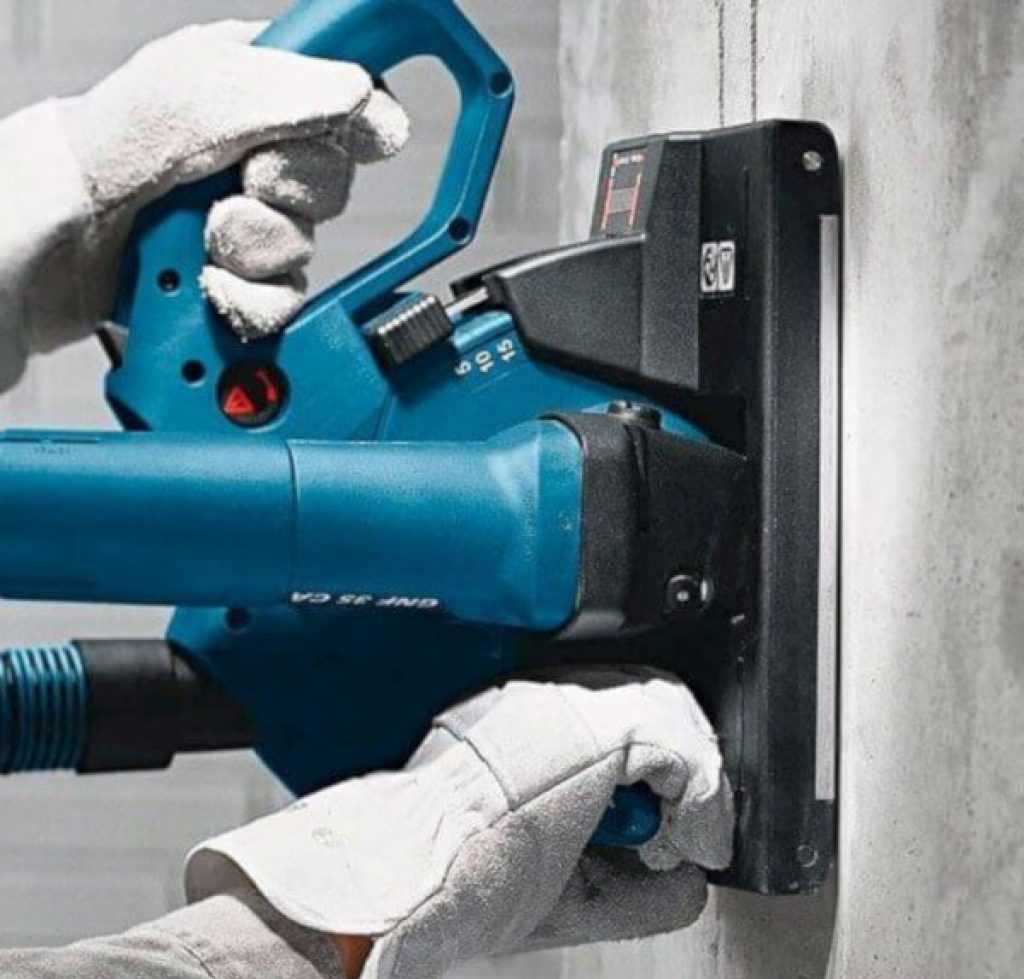

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

Самодельный штроборез

Профессиональный штроборез является дорогостоящим инструментом, по принципу работы и конструкции практически ничем не отличающийся от болгарки. Это позволяет народным умельцам вносить некоторые изменения в конструкцию элементов болгарки для эффективного выполнения функций штробления.

Два диска. Установка двух дисков позволяет ускорить работы и повысить их качество — канал прорезается за один проход, а его ширина одинакова по всей длине. Если штроба узкая, переделка довольно проста — на болгарку ставится второй диск, ширина штробы задается установленный между дисками шайбой. Для увеличения расстояния между режущими кругами можно изготовить на токарном станке насадку на болгарку с более широким посадочным местом.

Рис.9 Как сделать борозды под трубопроводы водоснабжения болгаркой без пыли

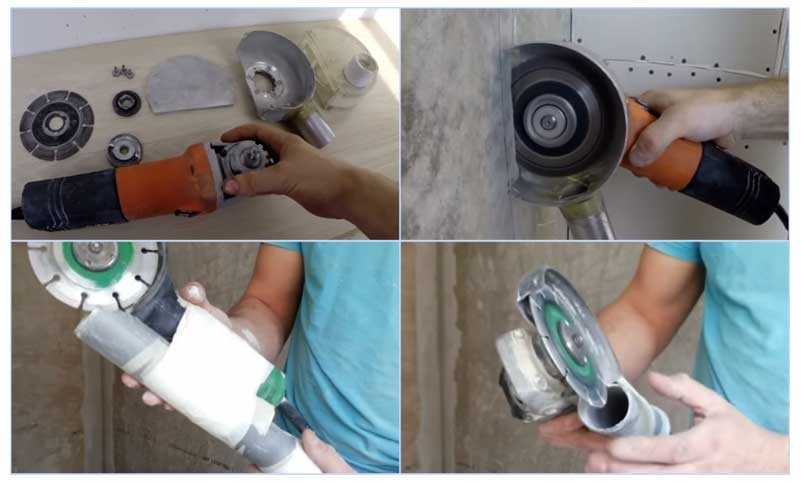

Насадка для пылесоса. Для борьбы с пылью некоторые умельцы изготавливают отдельную насадку для болгарки со штуцером с целью подключения пылесоса. Для реализации этого улучшения требуется проведение пайки или довольно сложных для неспециалиста сварочных работ.

Есть и более простой способ борьбы с пылью — к ручке углошлифовальной машинки малярной лентой привязывают отрезок водопроводной трубы и подключают к ней пылесос. Основными инструментами для штробление стен под трубы своими руками являются перфоратор и болгарка, более дорогой штроборез используется при проведении профессиональных работ в строительной отрасли. Своими руками можно превратить болгарку в аналог штробореза, проведя довольно простые изменения в конструкции.

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Как правильно делать штробы в стенах

Штробление представляет собой создание каналов для укладки электропровода. Кроме этого, проводится подготовка отверстий для установки розеток и выключателей. Работать можно ручным или электрическим инструментом.

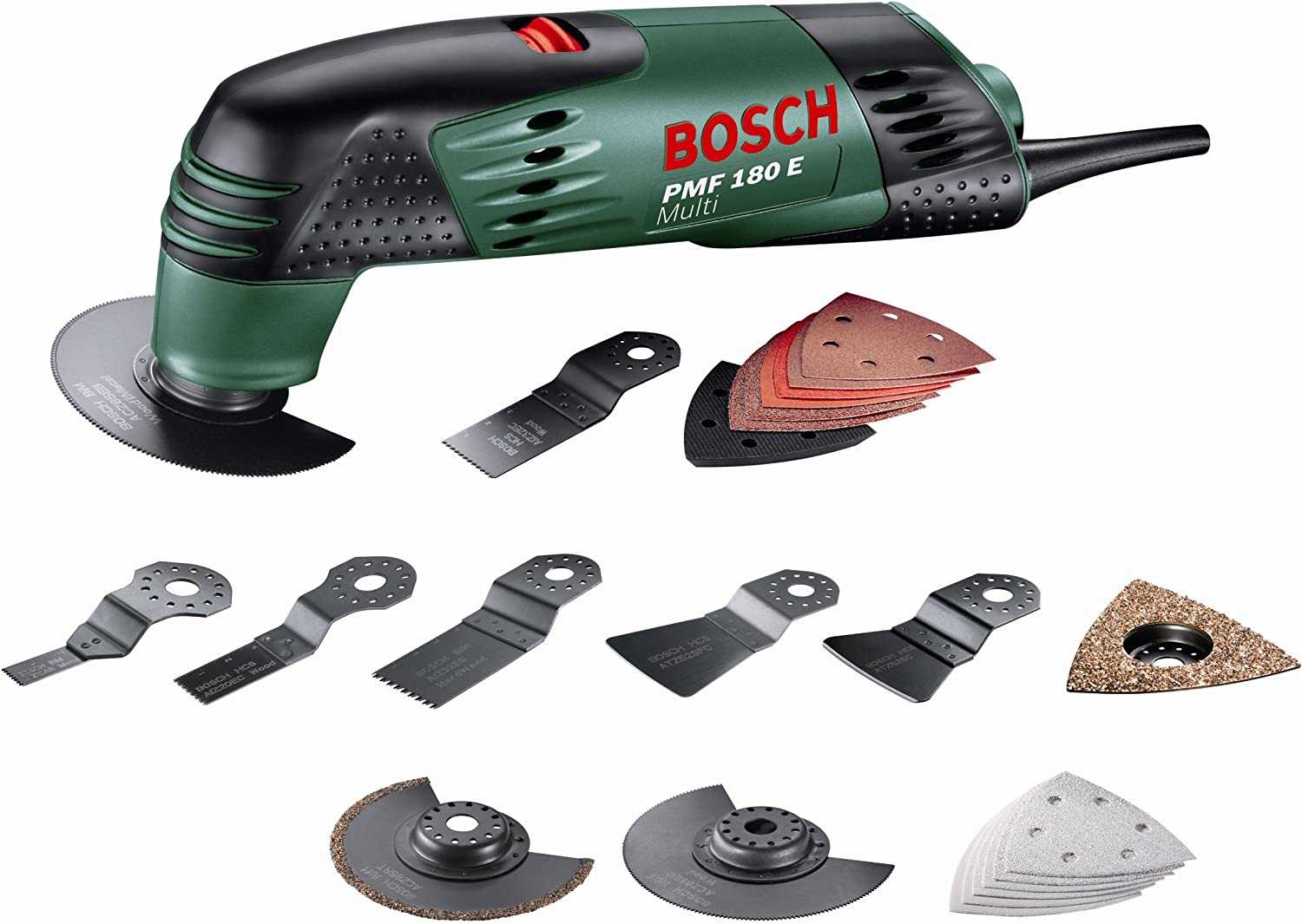

Применение ручного инструмента — процесс, требующий больших физических усилий. Применение электрического инструмента упрощает и ускоряет этот процесс, но приводит к образованию большого количества пыли.

Перед началом штробления в панельном доме надо внимательно изучить план помещения и определить, где расположены несущие стены.

После этого берут лист бумаги и делают схему, на которой указываются места прокладки проводов и расположения выключателей, розеток.

Штроба может быть сразу для нескольких кабелей.При штроблении борозд выполняются такие рекомендации:

  1. Расстояние между плитами перекрытия и горизонтальными штробами составляет не менее 150 мм.
  2. От газовой трубы до вертикальной борозды более 400 мм.
  3. От угла помещения и от окна вертикальная борозда отдалена минимум на 100-150 мм.
  4. Разметка наносится только по вертикали и горизонтали. Избегают прокладки штроб под уклоном. Если на мансарде стена с уклоном, то штробу выполняют в параллельном направлении.
  5. Ширина и глубина борозды до 25 мм, а длина сплошной штробы не превышает 3 м.
  6. Схема составляется так, чтобы между распределительной коробкой и розеткой или выключателем был 1 поворот. Если это не получается, то стремятся, чтобы их было как можно меньше.
  7. Штробить несущие конструкции нельзя. Учтите, что в панельном доме почти все стены несущие, исключение составляют межкомнатные перегородки.

Понравилась статья? Поделиться с друзьями:
Строй-Инвест
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
