Противопожарное водоснабжение: виды и порядок обслуживания

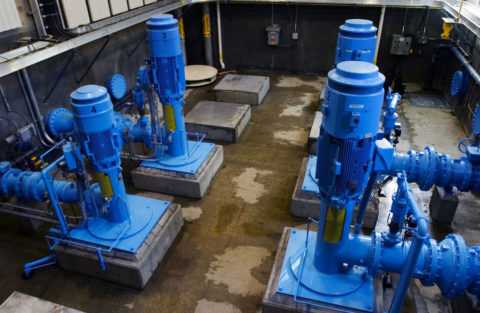

Схема расположения основных сооружений системы водоснабжения города

1 — водозаборное сооружение; 2 — насосная станция I подъема; 3 — очистные сооружения; 4 — сборный резервуар; 5 — насосная станция II подъема; 6 — водоводы; 7 — напорная регулирующая емкость; 8 — разводящая сеть

Если качество воды природного источника позволяет ис­пользовать его воду без очистки, потребность в устройстве очи­стных сооружений отпадает и система водоснабжения значи­тельно упрощается. Это относится к случаям использования некоторых видов подземных вод (артезианских вод, ключей) для снабжения населенных пунктов, а также использования без очистки воды поверхностных водоемов для снабжения промышленных предприятий, не предъявляющих высоких требований к качеству воды.

Напорная регулирующая емкость (водонапорная башня или резервуар, расположенный на высоких отметках местности) может располагаться в различных точках территории объекта в зависимости от сочетания планировки объекта и рельефа мест­ности.

Системы оборотного водоснабжения устраиваются на про­мышленных предприятиях. На некоторых промышленных пред­приятиях вода после использования ее для технических целей не загрязняется совсем или загрязняется незначительно — лишь нагревается, например вода, используемая для охлаждения про­изводственных агрегатов, конденсации пара и др. При недоста­точной мощности природного источника или большой стои­мости подачи из него требуемого количества воды (например, при удаленности источника) необходимо или экономически целесообразно сбрасываемую предприятием или отдельным цехом воду охлаждать и подавать снова для использования на том же объекте. При этом из источника добавляется только не­которое количество «свежей» воды для восполнения потерь при обороте и охлаждении. В качестве водоохлаждающих уст­ройств применяют пруды, брызгальные бассейны и градирни.

Системы оборотного водоснабжения применяют также, ес­ли вода при использовании загрязняется сравнительно легко удаляемыми примесями. В таких случаях для очистки воды ис­пользуют отстойники.

Иногда оборотная система устраивается для производст­венного водоснабжения при значительном загрязнении воды в процессе производства. В этих случаях оборотное водоснабже­ние позволяет снизить объемы сбрасываемых загрязненных и часто трудноочищаемых вод.

Основным требованием к работе систем водообеспечения различных объектов является выполнение ими заданных функций при удовлетворении высоких показателей надеж­ности и экономичности. Иначе говоря, система подачи воды должна не только выполнять с наименьшими затратами средств заданные функции водоснабжения объекта по объёмам и качеству подаваемой воды и по создаваемым давлени­ям в сетях, но и фактически выполнять их в процессе экс­плуатации без нарушений. Одним из основных показателей надежности функционирования системы может служить ве­роятность ее безотказной работы в течение рассматриваемых периодов времени. Под «отказом» системы водоснабжения подразумевают недопустимое снижение качества работы системы по водообеспечению объекта.

Это интересно: Банные печи – каменки

Классы вод источников водоснабжения

Подземные водоисточники

1 класс. Качество воды удовлетворяет требованиям нормативных документов по всем показателям. Такая вода практически не требует дополнительной обработки.

2 класс. Качество воды по отдельным показателям не соответствует нормативу, что можно скорректировать простыми методами обработки, такими как аэрация, фильтрование, обеззараживание. Сюда относятся источники с непостоянным качеством воды, проявляющимся сезонными колебаниями сухого остатка в пределах нормативных значений и требующие предварительного обеззараживания.

3 класс. Доведение качества воды до нормативных требований требует применения дополнительных методов обработки: отстаивания, использования реагентов, деминерализации.

Поверхностные водоисточники

1 класс. Получение воды, соответствующей требованиям нормативных документов, требует классических методов обработки: обеззараживание, фильтрование с коагуляцией или без нее.

2 класс. Получение воды, соответствующей нормативным документам, требует применения обычной схемы водоподготовки: коагуляции с отстаиванием, фильтрации и обеззараживания; а при наличии в воде фитопланктона – микрофильтрации;

3 класс. Доведение качества воды до нормативных требований нуждается в применении дополнительных методов обработки: дополнительного осветления, окислительных методов, сорбции, ионного обмена, более эффективных методов дезинфекции.

Связаться с нами вы можете с 9.00 – 18.00 (пн — пт). Наш специалист всегда ответит на Ваши вопросы и проконсультирует по возможным решениям тех или иных задач по телефону или по запросу на почту [email protected].

+7 (931) 350 04 34 +7 (963) 306 04 27

по номеру +7 (911) 130 08 19 Наш Skype: dc-region Наш Telegram по номеру: +7 (911) 130 08 19

• Пользовательское соглашение
• Политика обработки персональных данных

Искусственные источники

Это сооружения, выполняющие опреснительные функции, а также водохранилища и водоемы. Во всех случаях для содержания объектов подобного типа используются гидротехнические системы, регулирующие процессы накопления и обновления воды. Наиболее распространенным способом создания таких сооружений является устройство плотин и перемычек в руслах рек. В дальнейшем конструкции могут обеспечивать водоснабжение дома или производственного объекта. Обычно такие хранилища и возводятся недалеко от городов и предприятий, которые становятся непосредственными потребителями ресурса. Возможности регуляции и очистки позволяют на выходе обеспечивать относительно чистый продукт, пригодный для разных целей.

Требования нормативных документов

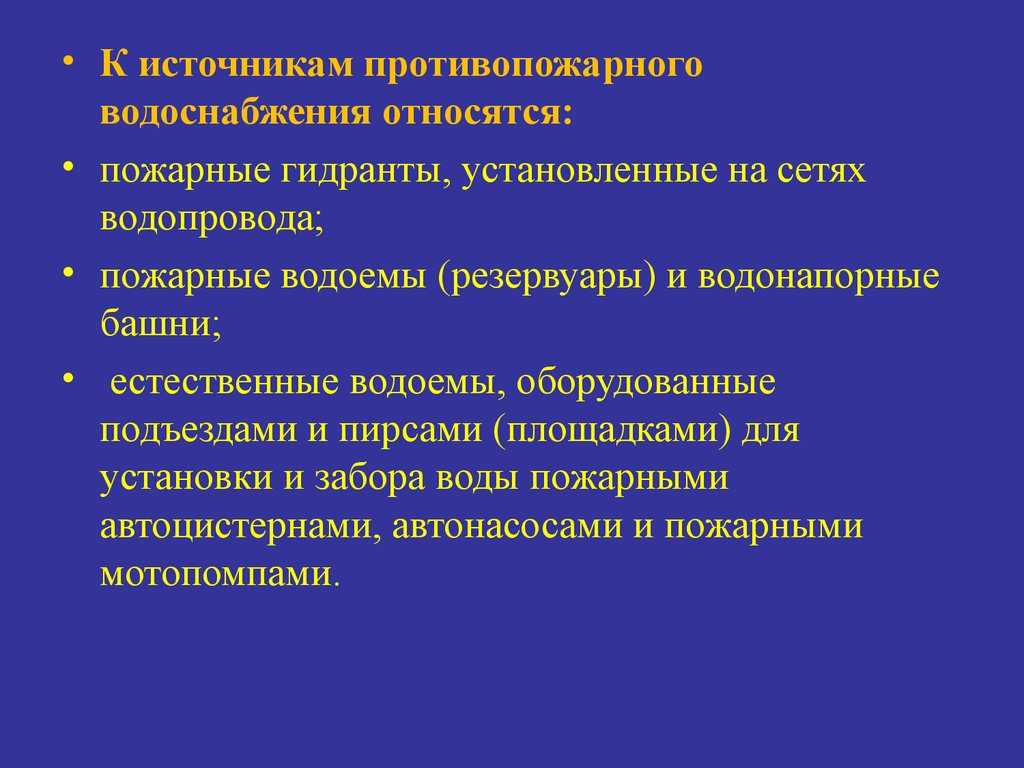

Организация противопожарного водоснабжения всегда является одним из самых важных вопросов обеспечения безопасности любого объекта защиты – от промышленного предприятия до жилого многоквартирного дома

К противопожарному водоснабжению объектов как на стадии проектирования, так и в процессе эксплуатации инженерных сетей, систем ликвидации очагов возгораний предъявляются жесткие требования:

Федеральный закон РФ № 123-ФЗ, в котором ст. 62, 68 регламентируют использование природных, искусственно созданных водоемов, сетей наружного, внутреннего противопожарного, питьевого, хозяйственно-питьевого водопровода для целей пожаротушения всех объектов защиты на территориях населенных пунктов.

В ст. 99 этого законодательного акта указаны требования к источникам воды на промышленных предприятиях, с учетом степеней стойкости к огню, классов функциональной опасности пожара, категорий по взрывопожарной опасности производств отдельно расположенных зданий, технологических сооружений.

В ст. 86 указано, что сети внутреннего противопожарного водопровода, смонтированные в строительных объектах, обязаны обеспечивать требуемые нормативными документами расход, напор воды для ликвидации очагов возгорания в них; а число, расстановка пожарных кранов должны обеспечить цели тушения пожаров.

• СП 8.13130.2020, устанавливающий комплексные требования ПБ к источникам, сетям наружного водоснабжения, в котором регламентирована организация, вопросы проектирования, инженерно-технические нюансы создания, эксплуатации внешних водопроводных сетей, других водных объектов, используемых для тушения пожаров.
• СП 18.13330.2011 – для учета требований генпланов застройки при создании внешнего противопожарного водоснабжения промышленных предприятий, СП 19.13330.2011 – сельскохозяйственных объектов.
• СП 114.13330.2016, устанавливающий требования к внешнему тушению водой складов лесных материалов стационарными пожарными стволами, в том числе установленными на пожарных вышках.
• ГОСТ Р 53961-2010, регламентирующий общие конструктивные решения, методики испытаний подземных пожарных гидрантов.
• СП 10.13130.2020, определяющий требования при создании внутреннего противопожарного водопровода объектов защиты.
• СП 5.13130.2009, устанавливающий нормы проектирования стационарных систем тушения пожаров, в том числе подающих воду, механическую пену, тонкораспыленную воду.
• СП 118.13330.2012*, регламентирующий оборудование внутренним противопожарным водопроводом общественных объектов, СП 54.13330.2016 – жилых многоэтажных домов.
• ГОСТ Р 50680-94, определяющий требования к водяным установкам тушения пожаров.

Учитывая большой объем нормативной документации, касающейся противопожарного водоснабжения, при проектировании каждого конкретного объекта защиты следует руководствоваться лишь теми требованиями, которые относятся непосредственно к нему.

Как создать собственный водопровод: различные варианты

Гидроаккумулятор или гидробак используется в системе водоснабжения частных домов для поддержания постоянного давления в системе.

Существует 2 вида систем, предназначенных для автономного водоснабжения:

• • 1. С расширительным гидробаком.
    2. С накопительной емкостью.

Типовая схема забора ресурса из скважины предусматривает применение погружных или поверхностных насосов без накопительных резервуаров. После перекачивающего механизма подключается система напорных трубопроводов, которая через главный кран подсоединяется к внутренней линии потребления.

В такой комплектации мощности агрегата будет недостаточно для обеспечения бесперебойной поставки воды в условиях постоянного проживания. Эти механизмы предназначены для подачи воды в накопительные емкости, а не для создания напора при переменном расходе жидкости.

Наиболее рациональным способом устройства автономного водопровода из подземного источника является установка на линии подачи накопительной емкости. Резервуар монтируют в самой верхней точке трубопровода, под крышей. Накопительная емкость — это стальная или пластиковая камера с поплавковым клапаном, который реагирует на объем жидкости в баке. Для поддержания заданного давления воды, поступающей из емкости самотеком, после резервуара устанавливают повышающий насос.

Оба способа устройства индивидуального водопровода можно совместить, поставив у скважины станцию с гидроаккумулятором, а под крышей разместив накопительный бак с повышающим агрегатом.

Расчеты системы водоснабжения

Основная цель проведения расчета заключается в определении максимального объема воды, достаточного для удовлетворения нужд жилого дома. На основании полученных данных осуществляется выбор перекачивающего оборудования. Устройства должны обеспечивать надлежащий напор в системе и бесперебойно подавать требуемое количество воды.

Таким же образом можно определить действительную глубину выработки (высоту подъема). Это значение понадобится при выборе мощности насоса.

Для определения расчетного объема воды нужно посчитать количество бытовых приборов и смесительной арматуры в доме. Затем необходимо воспользоваться СНиП 2.04.01-85, где указаны нормы расхода для каждого устройства. Указанные в документе данные умножить на количество приборов и сложить полученные значения.

На основании проведенных исследований, учитывая глубину скважины и расстояние до самой высокой точки потребления в доме, можно выбрать мощность насоса и определить, какое оборудование необходимо для системы водоснабжения.

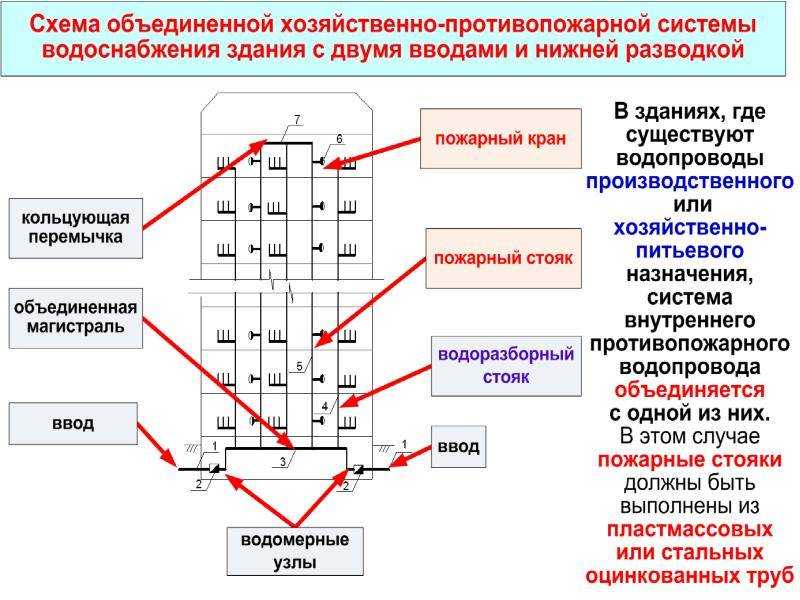

Противопожарный водопровод и его технические характеристики

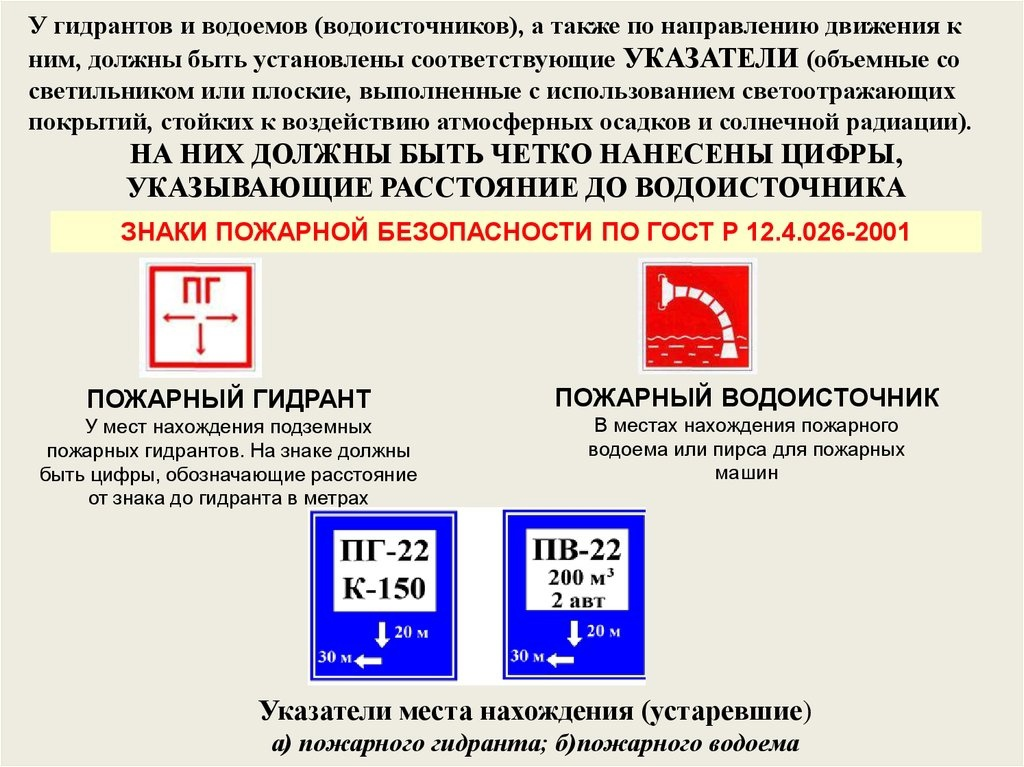

Противопожарный водопровод (наружный и внутренний) является одним из наиболее важных элементов системы противопожарного водоснабжения. Проектирование противопожарного водопровода производят в соответствии со СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения» и СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий». Для отбора воды из наружного водопровода на нем устанавливают на расстоянии 100-150 м пожарные гидранты.

Как правило, сеть противопожарного водопровода делают кольцевой, обеспечивающей тем самым высокую надежность водообеспечения. Причем для каждой кольцевой сети делаются два ввода (места присоединения к предыдущей сети). Тупиковые сети, т.е. разветвленная сеть, в которой от каждого узла сети до точки подачи воды имеется только один путь, допускается применять в следующих случаях:

• на производственные нужды, когда по условиям технологии допускаются перерывы в водоснабжении на время ликвидации аварии;
• на хозяйственно-питьевые нужды при диаметре труб не более 100 мм;
• на хозяйственно-противопожарные нужды при длине линии не более 200 м, а также в населенных пунктах с числом жителей до 5 тыс. человек и расходом на наружное пожаротушение до 10 л/с при условии устройства противопожарных резервуаров или водоемов.

Диаметр труб сетей определяют расчетом с учетом потребного расхода воды и гидравлических сопротивлений всех участков сетей. Причем минимальный диаметр труб объединенного водопровода в населенных пунктах и на промышленных объектах должен быть не менее 100 мм, а в сельской местности – не менее 75 мм.

При заборе воды насосами пожарных машин необходимо знать водоотдачу водопроводных сетей, которая представлена в табл. 12.1 (Т – тупиковая сеть, К – кольцевая сеть).

Таблица 12.1.

Медные трубы и фитинги для водопровода

Важным элементом всей системы снабжения помещения водой являются системы коммуникации. Под ними понимается наличие набора специальных труб и приспособлений, которые соединяют их между собой. В качестве данных узлов обычно выступают фитинги, которые можно приобрести в специализированных магазинах. В качестве других элементов системы обычно применяются трубы, по которым осуществляется подача воды от источника к потребителям.

Сейчас существует огромный выбор труб. Прежде всего, хочется остановиться на тех из них, которые изготавливаются из меди. Этот материал давно зарекомендовал себя с положительной стороны. Поэтому трубы из меди отличаются высоким уровнем качества и практически не поддаются воздействию различных природных факторов. Если клиенты потратятся на приобретение труб изготовленных именно из меди, то они смогут забыть на достаточно большой период времени о ремонтах системы.

При этом для соединения таких элементов между собой не надо использовать дополнительные приспособления. Выполнить работы по разводке водопровода в частном доме может и наш мастер, который непосредственно на месте проведёт все процедуры на требуемом уровне качества. Результатом этого станет наличие системы водоснабжения дома, которая будет работать долгие годы, и не будет напоминать о себе жильцам поломками.

Трубы ПНД для водопровода

На современном этапе развития техники широкое применение получают изделия, изготовленные на основе новых материалов. Не исключением является и система водопровода. Так, например, в качестве элементов коммуникаций для неё активно применяются трубы, изготовленные из полиэтилена.

Данные трубы ПНД позволяют производить монтаж системы довольно быстро и без привлечения дополнительных элементов. Если, например, ранее для того, чтобы создать разворот трубы на девяносто градусов, необходимо было делать соединение при помощи металлического уголка, то теперь надо просто изогнуть трубу.

Как применять ПНД трубы

С помощью таких труб можно создавать угол любого размера. Не надо нарезать резьбу, применять паклю и подгонять систему под уголки. Надо просто аккуратно изогнуть участок трубы на требуемый и угол и можно дальше вести монтаж оборудования. Такие трубы не подвержены коррозии. Поэтому можно будет смело устанавливать их в помещениях, где присутствует повышенная влажность.

Допустим с их помощью можно организовать систему снабжения водой для ванной комнаты, что позволит без труда использовать необходимый теплообменник. Они одинаково хорошо ведут себя как в закрытом помещении, так и на улице. При этом они могут выдержать большие перепады температур. Так же трубы, изготовленные из этого материала очень устойчивы к перепадам давления.

Шаровые краны для водопровода

В организации системы водоснабжения помещения важно не только установить насосную станцию и смонтировать трубы. Довольно ответственным этапом является и выбор кранов, которые будут регулировать подачу воды к потребителю. Сейчас есть огромное количество различных кранов, которые изготавливают как из проверенных материалов, так и из совершенно новых компонентов

Сейчас есть огромное количество различных кранов, которые изготавливают как из проверенных материалов, так и из совершенно новых компонентов.

В результате поворота ручки крана шар проворачивается в такое положение, что происходит открытие подачи воды. Далее в случае необходимости прекращения подачи воды, надо просто повернуть ручку обратно.

Такие краны обладают несколькими преимуществами.

1. Не надо использовать дополнительные капроновые или резиновые прокладки
2. Краны практически никогда не дают течи
3. Они имеют довольно большой срок службы
4. Их можно устанавливать на открытом воздухе и во влажных помещениях

Ниже приведены основные типы кранов.

Тип крана	Маркировка крана	Диаметр крана, мм.
Трёхходовой	ДУ32	32
Трёхходовой	ДУ15	15
Трёхходовой	ДУ100	100

Как избавиться от воздуха в трубах

Если воздух в системе водоснабжения частного дома уже есть, но она не оборудована стравливателями, необходимо:

1. Выключить насосную станцию.
2. Открыть все сливные краны, сбросить воду и воздух из системы водоснабжения. После чего трубы заполняются опять.

Удалить воздух из системы водоснабжения можно раз и навсегда с помощью стравливающих или спускных приборов:

• механических клапанов типа клапана Маевского;
• автоматических воздухоотводчиков;
• шаровых кранов;
• вентилей.

Устройство механического клапана для сброса воздуха

из системы водоснабжения таково: цилиндрическая коробочка, сверху закрывается крышкой, снизу резьба для подключения к водопроводу. Посередине крышки заглушка на резьбе. Внутри цилиндра подвешивается пластиковый поплавок в форме шарика. Если в системе горячего водоснабжения нет воздуха, шарик поднимается к отверстию в заглушке и под давлением сети плотно его закрывает. Как только в устройство проникает воздух, шарик отходит и воздух выводится. Через стравливатели воздух может проникнуть в систему, что бывает полезным при ремонте или осмотре сетей и ускоряет слив воды.

Самодельный воздухонакопитель

В сельских водопроводах нередко вперемежку с водой течет воздух. Пользоваться таким водопроводом тяжело и неудобно, а автоматика не всегда справляется: если воздуха очень много, вода переливается фонтаном прямо из клапана. Поэтому вместо автоматического стравливателя для сброса воздуха в системе водоснабжения устанавливают воздухонакопитель

. Его можно сделать самостоятельно, это бак с отводной трубкой и краном. Диаметр накопителя должен быть в 5 раз больше диаметра водопроводной трубы, тогда он сможет эффективно работать.

Причины воздушных пробок в трубах

Такой побочный продукт содержит примерно 32% кислорода, то есть здесь окисляющего вещества на треть больше, чем в атмосфере. Свободно выраженная форма этих скоплений неодинакова. Сферическими можно считать лишь пузырьки до 1 мм. Большее количество может иметь эллипсоидную или грибовидную топологию. На вертикальных участках стояков водоснабжения воздушно-газовые включения поднимаются вверх или пребывают во взвешенном виде. В горизонтальных трубопроводах они всегда «прилипают» к стенкам в наивысшей точке, что может создать кондиции для активного ржавления труб

Когда скорость воды начинает превышать ½ м/с, воздушные скопления начинают двигаться вместе с ней. Если жидкость течёт в контуре быстрее 1 м/с, то воздух в системе водоснабжения разрывается на мельчайшие капсулы и создаётся некая эмульсия из газа и жидкости. Практические наблюдения выявили, что минимальная скорость разрушения подобных скоплений в водопроводе около ¼ м/с. При меньшей интенсивности прохождения потока воздушные пробки в состоянии держаться продолжительное время в одних и тех же участках, что нежелательно.

Для избавления от воздушных скоплений применяют различные приборы спускного/стравливающего характера. Это и автоматические спускники воздуха, и механические клапана (к примеру, «клапан Маевского»), и обычная запорная арматура (вентиля, шаровые краны). Стандартный регулятор такого рода выполнен в виде цилиндрической оболочки с плоской крышкой. В центре последней смонтирована резьбовая заглушка с отверстием в 3-5 мм. Внутри корпуса помещается шар-поплавок из полимера или пробки. Когда воздуха в трубах нет, этот элемент плотно запирает отверстие в крышке под действием сетевого давления. Если в приборе появляется воздушное скопление, то шар на какой-то момент падает и позволяет данной смеси выйти через отверстие в крышке.

Устройство систем водоснабжения

Система центрального обеспечения водой применяется для массового снабжения потребителей от единой сетки. Применяется в городах и ПГТ. Однако возможно подключение домов в сельской местности, но подобное случается редко.

Централизованные системы, как правило, исполняются в виде кольцевых сетей, снабжающихся водой от двух и более водонапорных башен. Это позволяет выполнять обеспечение всех водозаборных точек в случае аварийной ситуации либо проводить ремонтные работы на отдельном участке водоподающей магистрали.

Сооружения для очистки, забора и подъема воды подают ее потребителям, находящимся в зоне их действия, по заблаговременно согласованному графику. Если подключение к общегородскому трубопроводу невозможно, возникает необходимость обустроить автономную водоподающую сеть частного дома.

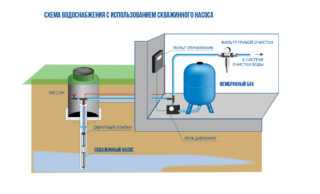

Схема создания выглядит так:

1. Скважина либо колодец оснащается погружным насосом, к нему выполняется подсоединение водопроводной магистрали.
2. Трубопровод укладывается и проводится в дом.
3. Водоподающая сеть подсоединяться к очистному фильтрующему элементу, блоку автоматики и гидроаккумулятору.

От этой системы водопровод производит распределение чистой воды по потребителям.

В местах с регулярными скачками напряжения в электрической сети обустройство водоподачи выполняется с использованием накопительного бака. Принцип действия децентрализованной системы подобного типа заключается в следующем:

1. В возвышенной части строения, например, на чердаке ставят накопительную емкость, оснащенную поплавковым клапаном.
2. Водопровод подсоединяют к погружному насосному устройству, которое помещают в скважине либо колодце.
3. Ответвление от источника заводят в здание.
4. Домашнюю магистраль подводят и подключают к нижней части резервуара для накопления влаги.
5. Посредством насосного оборудования происходит нагнетание жидкости в емкость. Когда он полностью заполняется, насос автоматом отключается.
6. Когда вода опускается до наименьшего уровня, происходит срабатывание клапана, и насосное устройство снова начинает работать.

Нецентрализованные виды водообеспечения подходят для частных домов с малым числом потребителей. Они бывают зимними и летними. В первом случае укладка водопровода ведется капитально в домах с постоянным проживанием. Второй вариант годится для сезонных работ: автоматизации полива огорода, водоподачи в душевую, дачный домик, баню. Стоимость монтажа здесь гораздо меньше.

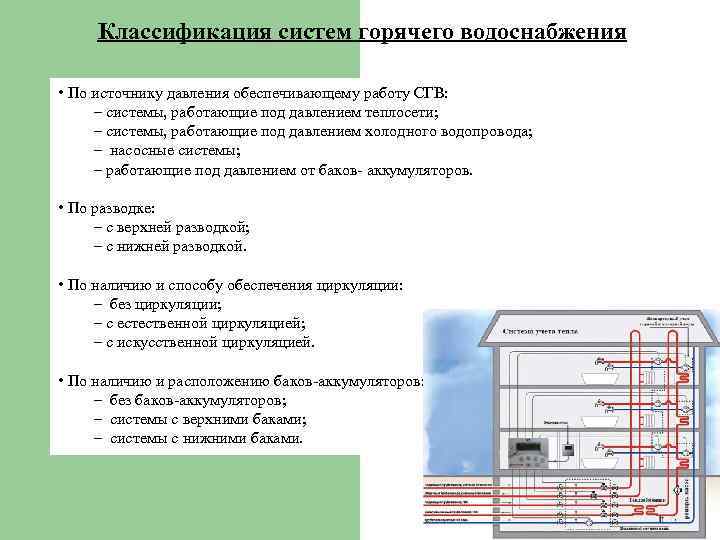

Подача воды

Для нормальной работы сантехнического и прочего оборудования вода должна поступать к нему с избыточным напором. Классификация системы водоснабжения возможна по способу его создания.

Водопровод может быть:

Самотечным. В этом случае вода подается из емкости, расположенной на теплом чердаке здания или на водонапорной башне;

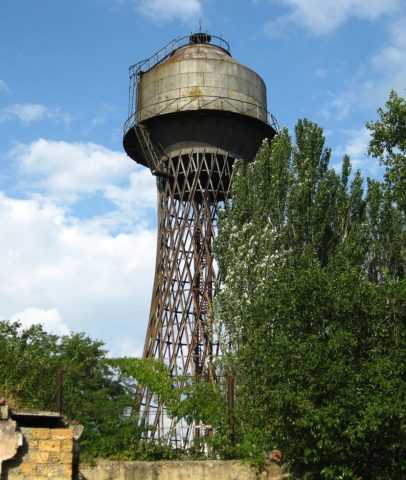

На фото — напорная башня в Николаеве, Украина
