Колонка для воды. как устроена водоразборная колонка?

Виды водоразборных колонок

Производители предлагают два вида исполнения, которые маркируются как КВ и КВО. По техническим характеристикам оба устройства друг от друга не отличаются. Основное отличие – способ крепления приемника к корпусу прибора.

В моделях КВ крепление производится двумя болтами, которые пропускают через ушки. Одно располагается на корпусе колонки, второе на приемнике. Между двумя узлами устанавливают прокладки, обеспечивающие герметичность конструкции.

В моделях КВО крепление производится с помощью фланцев квадратной формы. Один из них приварен к корпусу, второй к приемнику. В этой конструкции используют четыре болта.

Особенности монтажа

В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.

Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.

Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.

Устройство и принцип работы

В устройство уличной водопроводной колонки входит небольшое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:

• трубный стояк, расположенный внутри корпуса;
• эжектор, состоящий из трех частей: горловины, гнезда и приемника (отстойника);
• в нижней части устройства (приемнике) располагается цилиндрической формы сетка, задача которой – фильтровать поступающую в колонку воду;
• корпус колонки покрывает металлическая крышка, в которой установлен рычаг.

Работает колонка следующим образом:

1. при надавливании на рычаг производится опускание трубного стояка;
2. на конце последнего установлена горловина, которая представляет собой предмет цилиндрической формы с расширенной на конце фаской;
3. последняя при нажатии рычага упирается в гнездо, чтобы не произошло падение стояка;
4. на конце стояка располагается клапан, который находится в нижней части колонки – отстойнике (приемнике);
5. клапан закрывает или открывает отверстие приемника;
6. при нажатии на рычаг он опускается вниз, открывая отверстие, то есть происходит перемещение воды;
7. стояк нижним концом упирается в пружину, которая располагается в самой нижней точке отстойника, она обеспечивает обратный ход всей конструкции;
8. при отпускании рычага сжатая пружина разжимается, поднимает стояк, клапан перекрывает отверстие в верхней части отстойника.

Конструкция колонки очень проста, поэтому работает эффективно многие годы. Чаще всего выходит из строя пружина, которая все время располагается в воде. Ее стали изготавливать из инструментальной стали, которая не боится контакта с влагой.

Куда направить заявление на замену уличной водяной колонки?

У нас частный дом, за водой ходим на уличную колонку. Но она очень старая, зимой замерзает даже при нулевой температуре. Мы звоним в Водоканал, жалуемся, обещают принять меры, но это продолжается уже несколько лет. Изредка приезжают и размораживают ее, но менее чем за сутки она опять замерзает. Она уже старая, сломалась, ее нужно менять. Куда можно написать жалобу, чтобы приняли меры?

Напишите обращения в государственную жилищную инспекцию и Роспотребнадзор (обращение пишется в произвольной форме). Компетентные органы проведут проверку и дадут соответствующую квалификацию действиям водоканала.

Также можно написать жалобу в прокуратуру (ст. 10 Федерального закона от 17.01.1992 № 2202-1 «О прокуратуре Российской Федерации»). В жалобе необходимо изложить информацию о нарушении ваших прав. Обязательно укажите фамилию, имя, отчество, адрес и контактные данные. Обращение составляется в письменной форме на имя прокурора. К жалобе приложите соответствующие документы (если имеются) и доказательства. Передать эту жалобу стоит лично в руки секретарю либо отправить Почтой России заказным письмом с уведомлением. Но помните: срок рассмотрения жалобы – месяц.

Кроме этого, вы можете обратиться в администрацию, которая согласно ст. 14 Федерального закона от 06.10.2003 № 131-ФЗ «Об общих принципах организации местного самоуправления в Российской Федерации» организует водоснабжение на своей территории, пусть ответят о мерах, предпринимаемых для восстановления водоснабжения.

Источник

Устройство и принцип действия

Качество воды в водоразборной колонке должно соответствовать требованиям к питьевой воде, так как забор воды производится от водопроводной сети населенного пункта. Однако нужно учитывать, что при нарушениях в конструкции колонки возможно проникновение внутрь грунтовых вод через неплотности фланцевых соединений, что может отразиться на качестве воды. Поэтому воду, полученную на водоразборной колонке, следует вскипятить перед питьем.

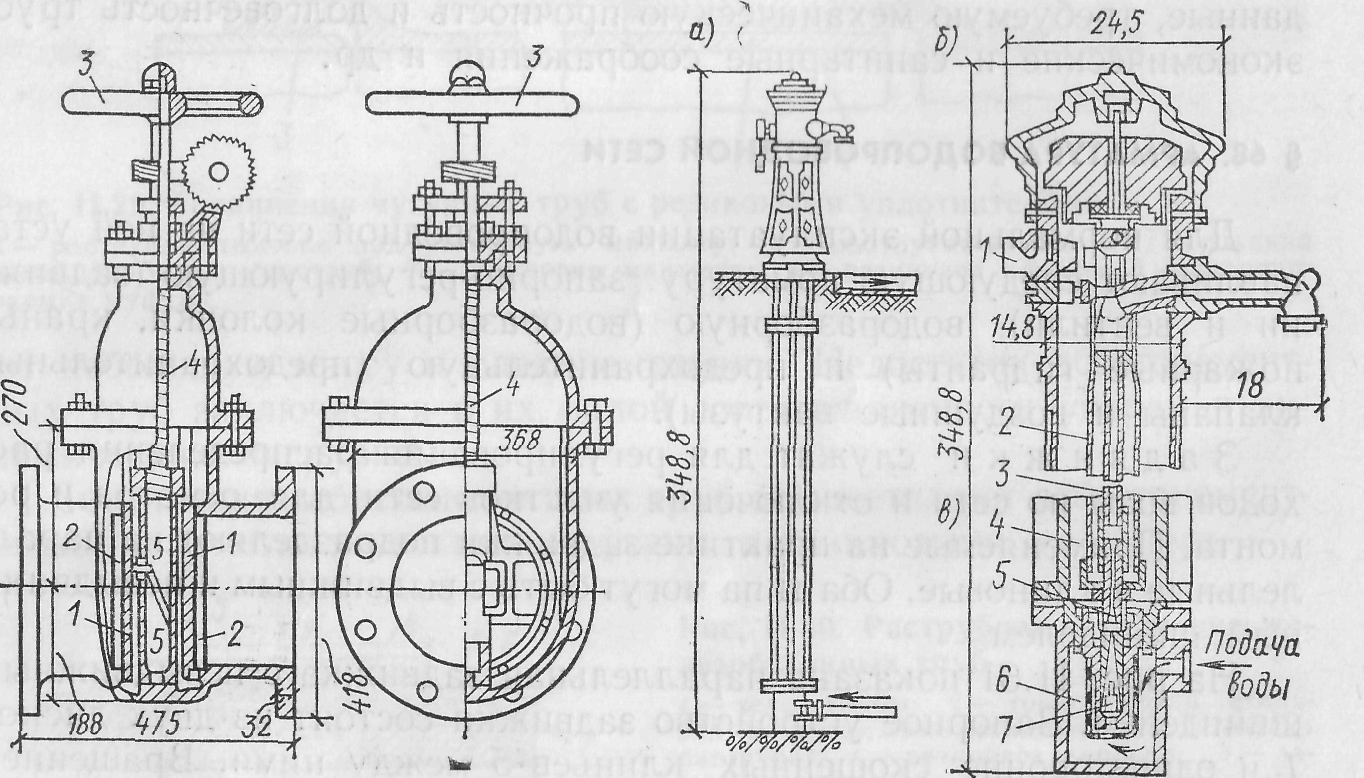

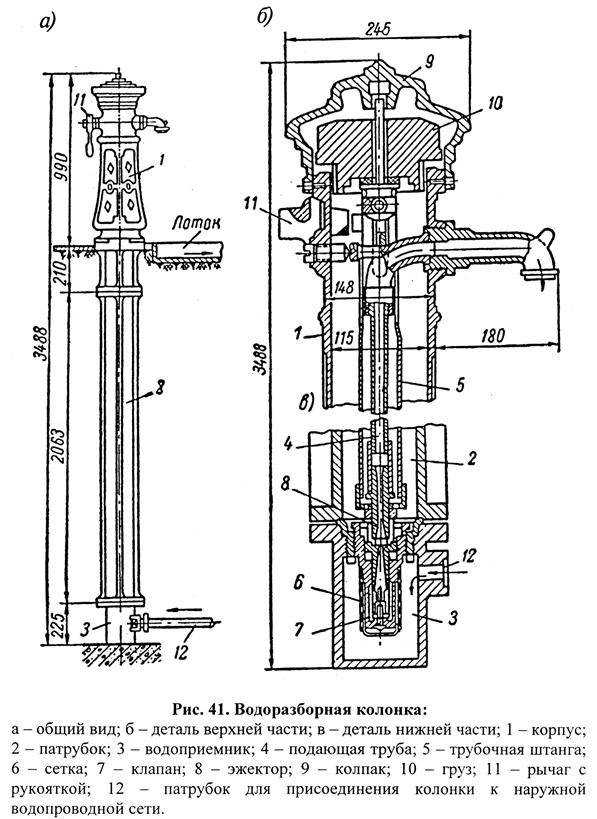

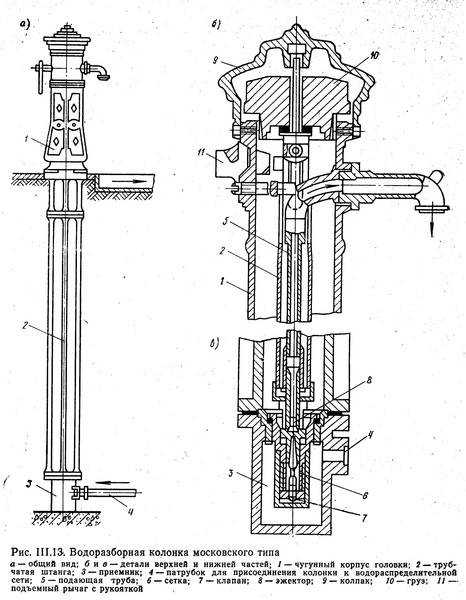

На рисунках ниже проиллюстрирован принцип работы колонки. Колонка состоит из следующих элементов:

1 – рукоятка; 2 – колпак; 3 – подающая труба; 4 – корпус; 5 – камера; 6 – эжектор; 7 – приемник; 8 – патрубок от водопроводной сети; 9 – сетка; 10 – пружина; 11 – клапан с уплотнением; 12 – отверстия

При нажатии рукоятки (1) водоразборной колонки до упора подающая трубка опускается и передвигает вниз эжектор (6), что приводит к смещению клапана (11) и сжатию пружины (10). Вода из приемника (7) через образовавшийся кольцевой зазор между клапаном и корпусом по отверстиям (12) поступает в подающую трубу и далее к потребителю. Вертикальный ход клапана составляет 16-18 мм.

После того, как водоразбор окончен, рукоятка (1) отпускается, и она поднимается вместе со всей цепочкой — подающей трубой (3), эжектором (6) и клапаном (11) за счет пружины (10). В результате поступление воды перекрывается. Подающая труба при этом опорожняется в камеру (5) подземной части колонки.

При следующем использовании колонки вода из камеры (5) увлекается эжектором (6) через отверстие, которое есть в эжекторе, в подающую трубу (3) и, тем самым, опорожняется. За счет этого обеспечивается незамерзаемость колонки в зимний период.

Требования к водоразборной колонке

Производство уличных колонок основано на государственном стандарте под номером 15150. Основные требования относятся к месту расположения устройства, а также учитывается количество потребителей.

• В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
• Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
• Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
• Возвышенное место установки лучше, чем в низине.

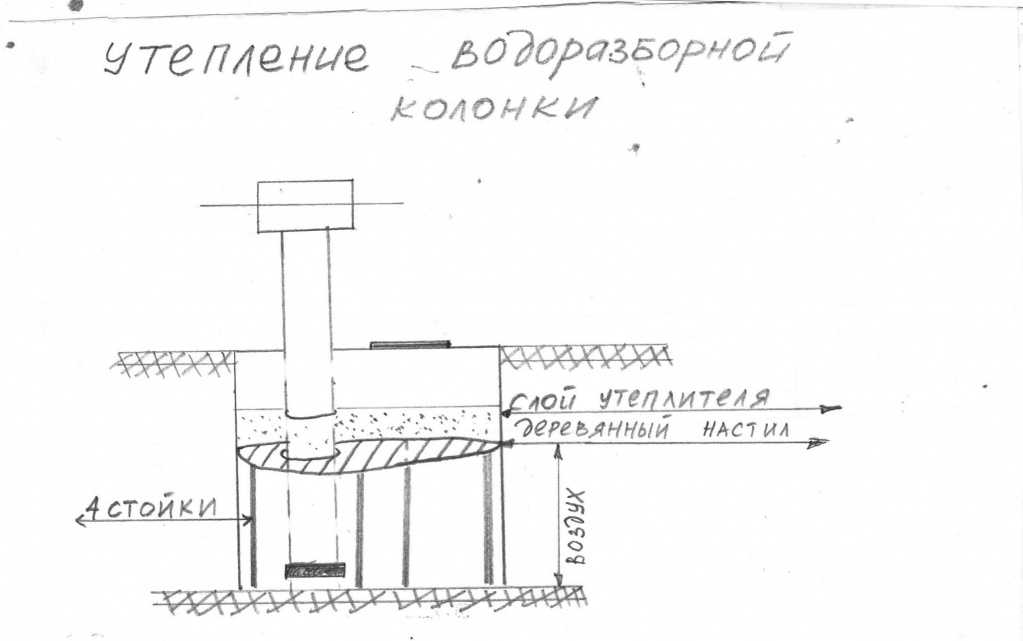

• Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
• Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Все выполненные требования гарантируют долгосрочную и эффективную работу прибора. При этом обязательно учитывается глубина заложения водопроводных труб. На основе этого параметра выбирают модель устройства.

Требования, предъявляемые при приеме в эксплуатацию новых источников противопожарного водоснабжения

К пожарным гидрантам:

Пожарные гидранты устанавливаются на кольцевых водопроводных сетях. Допускается установка ПГ на тупиковых линиях, при условии, что их длина не превышает 200 метров (пп. 8.16 СНиП 2.04.02-84).

Диаметр труб водопровода, на которых устанавливаются ПГ, должен быть не менее 100 мм, а максимальный – 400 мм.

Пожарные гидранты надлежит располагать вдоль автомобильных дорог на расстоянии не более 2,5 м. от края проезжей части, но не ближе 5 метров от стен зданий. Допускается располагать ПГ на проезжей части. Расстояние между ПГ не должно превышать 150 м.

Вокруг люков колодцев ПГ, расположенных на застроенных территориях без дорожных покрытий или в зеленой зоне, должны предусматриваться отмостки шириной 1 м с уклоном от люков. Отмостки должны быть выше прилегающей территории на 0,05 м

К ПГ должен быть свободный подъезд шириной не менее 3,5 м.

Для облегчения поиска ПГ при пожаре «Водоканал» обязан оборудовать ПГ указателями, отвечающими требованиям НПБ 160-97 «Цвета сигнальные. Знаки пожарной безопасности. Виды, размер, общие технические требования» табл. 3 п. 20, на которых указываются расстояния до ПГ. Указатели пожарных гидрантов, как правило, устанавливаются на фасаде ближайшего здания напротив колодца или вблизи от него на видном месте.

Расстояние от верхней части ПГ до верхней кромки люка должно быть не более 400 мм и не менее 150 мм. Техническое состояние ПГ проверяется путем установки колонки с обязательным пуском воды, при этом не должно наблюдаться подтекания воды во фланцевых соединениях гидранта.

После приема в эксплуатацию и испытания на водоотдачу ПГ составляется акт в трех экземплярах, по одному экземпляру для пожарной части, «Водоканала» и организации, проводившей работы. На основании актов пожарные гидранты ставятся на учет, вносятся изменения в план-карты районов, планшеты источников водоснабжения и списки противопожарного водоснабжения.

К пожарным водоемам (резервуарам):

Необходимость устройства и требуемый объем пожарных водоемов (ПВ) для объектов определяются по нормам расхода воды, при расчетном времени пожаротушения в соответствии с указаниями пп. 2.16–2.18 СНиП 2.04.02-84.

Количество ПВ должно быть не менее двух, при этом в каждом водоеме должен храниться половинный объем воды на пожаротушение.

Расстояние от водоемов до зданий III, IV и V степеней огнестойкости и до открытых складов сгораемых материалов должно быть не менее 30 м, до зданий I–II степеней огнестойкости – не менее 10 м; до резервуарных парков с хранением нефтепродуктов не менее 40 м.

При затруднении забора воды из ПВ, надлежит предусматривать приемные колодцы (сухие) объемом 3–5 м3, соединенных с ПВ трубой диаметром не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе следует устанавливать колодец с задвижкой, штурвал которой должен быть выведен под крышку люка.

Из каждого водоема должен быть обеспечен забор воды не менее чем двумя пожарными насосами, желательно с разных сторон.

К пожарным водоемам и приемным колодцам устраиваются подъезды с площадками для разворота пожарных автомобилей, размером не менее 12×12 м.

Для надежного забора воды из естественных водоемов, имеющих крутые откосы берега, а также значительное сезонное колебание горизонтов воды устраиваются подъезды (пирсы), способные выдержать нагрузку пожарных автомобилей. Площадка подъезда (пирса) должна быть расположена не выше 5 м от уровня горизонта низких вод и выше горизонта высоких вод не менее, чем на 0,7 м и оборудовано отводными лотками для всасывающих рукавов.

Глубина воды с учетом промерзания в зимнее время должна быть не менее 1 м, в противном случае в месте забора устраивают котлован (приямок). Ширина настила площадки должна быть не менее

4,5–5 м с уклоном в сторону берега и иметь прочное боковое ограждение высотой 0,7–0,8 м. На расстоянии 1,5 м от продольного края площадки укладывается и укрепляется упорный брус сечением не менее 25×25 см.

Ручная водокачка своими руками: подробное описание

Первый год пользуюсь дренажным насосом на даче. Подскажите, как и где правильно хранить такой насос зимой?

Можно ли к дренажному насосу для чистой воды, находящемуся в колодце, подключить реле давления? И какой насос подойдет? Станции шумят. Вибрационные мутят воду. Вот и думай… что поставить, если воды маловато.

Вопрос от нашей читательницы Рамзии: Какой поверхностный самовсасывающий насос для полива сада приобрести, если расстояние до реки 250 метров? Насос должен находится в саду.

Садовый насос — важный агрегат в дачном быту, поскольку большинство проблем на участке связано либо с недостатком, либо с избытком воды. Последнее особенно актуально весной, когда паводок подтапливает подвалы, погреба, а порой и сам сад….

Здравствуйте! У нас на участке пробурена скважина глубиной 40 м, внизу мел, вода идет меловая. Каким насосом прокачать скважину пока она очистится? Если сразу ставить глубинный насос для водоснабжения, он забьется мелом.

Всем известно, что без воды «и не туды, и не сюды». Сегодня хочу поделиться одним из решений полива в саду и огороде.

Полив для огородника — самый важный момент. У меня полив проводится шлангом с помощью насоса. И, так как площадь большая,…

про насосы

Контроль и организация проверок противопожарного водоснабжения

Для качественного изучения и контроля за состоянием противопожарного водоснабжения район выезда части (объекта) разбивается на участки. Водоснабжение этих участков закрепляется за караулами сроком не более 2-х лет.

В караулах приказом по части назначаются лица ответственные за противопожарное водоснабжение района выезда. Закрепление участков по проверке противопожарного водоснабжения за караулами оформляется приказом. Ответственные лица, ежегодно при подведении итогов по результатам боевой подготовки сдают зачеты на знание противопожарного водоснабжения.

Ответственность за состояние объектового противопожарного водоснабжения возлагается на инспекторский состав ГПН, закрепленный за данными объектами.

Результаты проверок № 1, 2 заносятся в журналы проверки противопожарного водоснабжения и список источников водоснабжения на ПСЧ.

Результаты проверки № 2 оформляются в сводном акте, составленном в трех экземплярах: представителю пожарной части, представителю ВКХ «Водоканала» и в СПТ ЦУС.

Сведения о состоянии противопожарного водоснабжения охраняемого района ежемесячно представляются в СПТ ЦУС.

По результатам весенней (осенней) проверки корректируются список источников водоснабжения на ПСЧ в планшетах водоснабжения и список безводных участков.

По результатам проверок противопожарного водоснабжения оформляются предписания на руководителей «Водоканала» (объектов), копии предписаний предоставляются в СПТ ЦУС. В случае невыполнения предписания в установленные сроки к вышеуказанным руководителям применяют административную практику.

По результатам весенней и осенней проверок противопожарного водоснабжения составляется письмо главе администрации района, в котором отражаются недостатки противопожарного водоснабжения и ставятся вопросы о скорейшем их устранении.

По итогам проверки № 2 разрабатывается график ремонта, замены ПГ с учетом важности места расположения ПГ требующих ремонта и технических возможностей «Водоканала», которые утверждаются в администрации района, сроки определяются только в летнее время и не более одного месяца. Учет работы и заявок на ремонт источников водоснабжения ведется в журнале на ПСЧ

Учет работы и заявок на ремонт источников водоснабжения ведется в журнале на ПСЧ.

Проверка объектового водоснабжения проводится аналогично проверке городского водоснабжения в присутствии представителя объекта и инспектора, за которым закреплен объект, либо инспектором лично.

Акты проверки участков водопровода на водоотдачу хранятся в наблюдательном деле противопожарного водоснабжения района выезда, копии направляются в СПТ.

Как самостоятельно забить трубу под воду

Забивание – это технология, которая применяется исключительно на мягких податливых почвах. В плотный чернозем забить трубу практически невозможно, ведь исходная конструкция наверняка будет повреждена.

Забивная технология выглядит следующим образом:

• Выкапывается небольшая скважина, глубиной не более 1 м;
• В нижнюю часть трубы крепится два прочных металлических хомута;
• На центральную часть металлической конструкции надевается заготовка, через которую будет протягиваться трос;
• В скважину вертикально устанавливается труба.

Работа выполняется двумя людьми, периодически поднимающими заготовку за трос и опускающими в самой высокой точке.

Забивать трубу под воду можно своими руками, если тщательно придерживаться поэтапной инструкции

В процессе таких манипуляций механическое воздействие приходится на металлические хомуты, передающие усилие и на саму трубу. Под этим воздействием она постепенно погружается в землю.

Главное в процессе работы – это аккуратность, ведь трубу нужно забить, а не пробить.

Особенности монтажа

В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.

Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.

Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.

Характеристики и виды узлов забора

В нашей стране достаточно пресной жидкости. Проблема состоит только в том, как доставить ее потребителю в большом городе. Для решения этой задачи используются все возможные варианты. Условно можно выделить два основных типа: поверхностные и залегающие под землей ресурсы.

Подземные

К ним относятся всем известные колодцы, артезианские скважины, естественные магматические опреснители. Как правило, основная масса образуется из-за сбора атмосферных осадков. Существует разделение по глубине залегания. Если слой расположен выше опорной непроницаемой породы, то он относится к поверхностному типу. Качество жидкости из таких точек довольно низкое и производительность подвержена сезонным колебаниям. Более глубокие подземные озера имеют разнообразный ресурс по использованию, и состав их может быть как пресным, так и сильно минерализованным.

Поверхностные

Реки, озера, искусственные ирригационные сооружения часто являются основным пунктом забора продукта. Простота и большой объем позволяют снабжать из таких мест огромное количество людей. Во многих странах используют рукотворные опреснительные установки. Забор производится из неисчерпаемого океана, но это дело является очень затратным. Поэтому данный метод применяется в богатых государствах, как пример, в Саудовской Аравии.

Реки и озера

Эти природные системы удобны тем, что происходит естественный сбор осадков с огромных территорий. При этом такие биоценозы автоматически перерабатывают большую часть вредоносных примесей. Поэтому нагрузка на доочистку сильно снижается. Самая большая опасность кроется в сверхактивной эксплуатации, так как равновесие нарушается, происходит заболачивание, заиливание, эрозия и как следствие, эффективность снижается в несколько раз.

Колодцы

Все мы знаем, что в деревне у каждого частного дома существует строение с вертлюгом или журавлем, из которого по мере необходимости ведром достается вода. Современные селяне используют насос и на его основе делают более продвинутое водоснабжение. Такие конструкции разделяются на две категории.

Шахтные

Капитальное сооружение с диаметром, позволяющим чистить дно вручную, обычно имело защитную стену в виде деревянного сруба или, реже, из камня. В наше время используют цилиндрические кольца из бетона. Характеризуется повышенной производительностью из-за большой площади притока. Главным недостатком является высокая стоимость и трудоемкость сооружения.

Трубчатые

Современная действительность внесла свои корректировки. Для обсадки стали использовать асбестовые трубы разного диаметра. Цена такого изделия упала в несколько раз, а в то же время за счет более глубокого бурения эффективность не сильно пострадала. В данный момент возможно сделать узкий прокол прямо из строения и источник вполне будет способен удовлетворять нужды средней по численности семьи.

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

К этому классу можно отнести озера, сформированные природными складками местности, когда обмен пренебрежительно мал. В некоторых случаях происходит повышение концентрации солей, так как расход воды осуществляется за счет испарения. Если же существует переток, то жидкость остается пресной, но при этом, экосистема является фактически замкнутой. Похожие процессы происходят и в искусственно созданных гидросооружениях (прудах, хранилищах, карьерных ванных). Такие места пригодны для забора, но очень чувствительны к сверхэксплуатации. Нарушение баланса чревато резким ухудшением биопараметров.

Устройство и принцип работы

В устройство уличной водопроводной колонки входит небольшое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:

• трубный стояк, расположенный внутри корпуса;
• эжектор, состоящий из трех частей: горловины, гнезда и приемника (отстойника);
• в нижней части устройства (приемнике) располагается цилиндрической формы сетка, задача которой – фильтровать поступающую в колонку воду;
• корпус колонки покрывает металлическая крышка, в которой установлен рычаг.

Работает колонка следующим образом:

1. при надавливании на рычаг производится опускание трубного стояка;
2. на конце последнего установлена горловина, которая представляет собой предмет цилиндрической формы с расширенной на конце фаской;
3. последняя при нажатии рычага упирается в гнездо, чтобы не произошло падение стояка;
4. на конце стояка располагается клапан, который находится в нижней части колонки – отстойнике (приемнике);
5. клапан закрывает или открывает отверстие приемника;
6. при нажатии на рычаг он опускается вниз, открывая отверстие, то есть происходит перемещение воды;
7. стояк нижним концом упирается в пружину, которая располагается в самой нижней точке отстойника, она обеспечивает обратный ход всей конструкции;
8. при отпускании рычага сжатая пружина разжимается, поднимает стояк, клапан перекрывает отверстие в верхней части отстойника.

Конструкция колонки очень проста, поэтому работает эффективно многие годы. Чаще всего выходит из строя пружина, которая все время располагается в воде. Ее стали изготавливать из инструментальной стали, которая не боится контакта с влагой.

Иногда засоряется стояк. Его меняют на новый или прочищают, предварительно разобрав колонку.

Уникальность конструкции водоразборной колонки заключается в том, что внутри стояка никогда не остается вода. Она с помощью эжектора через отверстие в муфте попадает в корпус. Поэтому уличные устройства можно эксплуатировать при температурах от -40С до +40С. Это обязательно указывается в паспорте изделия.

Требования нормативных документов

Организация противопожарного водоснабжения всегда является одним из самых важных вопросов обеспечения безопасности любого объекта защиты – от промышленного предприятия до жилого многоквартирного дома

К противопожарному водоснабжению объектов как на стадии проектирования, так и в процессе эксплуатации инженерных сетей, систем ликвидации очагов возгораний предъявляются жесткие требования:

Федеральный закон РФ № 123-ФЗ, в котором ст. 62, 68 регламентируют использование природных, искусственно созданных водоемов, сетей наружного, внутреннего противопожарного, питьевого, хозяйственно-питьевого водопровода для целей пожаротушения всех объектов защиты на территориях населенных пунктов.

В ст. 99 этого законодательного акта указаны требования к источникам воды на промышленных предприятиях, с учетом степеней стойкости к огню, классов функциональной опасности пожара, категорий по взрывопожарной опасности производств отдельно расположенных зданий, технологических сооружений.

В ст. 86 указано, что сети внутреннего противопожарного водопровода, смонтированные в строительных объектах, обязаны обеспечивать требуемые нормативными документами расход, напор воды для ликвидации очагов возгорания в них; а число, расстановка пожарных кранов должны обеспечить цели тушения пожаров.

• СП 8.13130.2020, устанавливающий комплексные требования ПБ к источникам, сетям наружного водоснабжения, в котором регламентирована организация, вопросы проектирования, инженерно-технические нюансы создания, эксплуатации внешних водопроводных сетей, других водных объектов, используемых для тушения пожаров.
• СП 18.13330.2011 – для учета требований генпланов застройки при создании внешнего противопожарного водоснабжения промышленных предприятий, СП 19.13330.2011 – сельскохозяйственных объектов.
• СП 114.13330.2016, устанавливающий требования к внешнему тушению водой складов лесных материалов стационарными пожарными стволами, в том числе установленными на пожарных вышках.
• ГОСТ Р 53961-2010, регламентирующий общие конструктивные решения, методики испытаний подземных пожарных гидрантов.
• СП 10.13130.2020, определяющий требования при создании внутреннего противопожарного водопровода объектов защиты.
• СП 5.13130.2009, устанавливающий нормы проектирования стационарных систем тушения пожаров, в том числе подающих воду, механическую пену, тонкораспыленную воду.
• СП 118.13330.2012*, регламентирующий оборудование внутренним противопожарным водопроводом общественных объектов, СП 54.13330.2016 – жилых многоэтажных домов.
• ГОСТ Р 50680-94, определяющий требования к водяным установкам тушения пожаров.

Учитывая большой объем нормативной документации, касающейся противопожарного водоснабжения, при проектировании каждого конкретного объекта защиты следует руководствоваться лишь теми требованиями, которые относятся непосредственно к нему.

Эксплуатация и обслуживание

Обслуживать колонки надо ежемесячно. Проводят проверку на предмет герметичности эжектора:

• в сливной патрубок, расположенный в верхней части стояка, забивают пробку, изготовленную из дерева;
• нажимают на рычаг;
• вода заполняет собой весь объем корпуса колонки;
• рычаг отпускают, и если вода в течение 10-20 минут не увеличилась в объеме, значит, эжектор плотно прилегает к отверстию в приемнике;
• надо вытащить пробку, нажать снова на рычаг и опустошить корпус колонки полностью.

Если эжектор работает правильно, в водоразборной колонке длиной 175 см вода из корпуса удалиться за 5-6 минут.

Если необходимо провести ремонтные работы, в первую очередь необходимо перекрыть задвижку, отключив от воды сам прибор. Далее снимается колпак с рычагом, затем стояк, после этого можно осматривать и ремонтировать детали эжектора и отстойника. Нередко забивается сетка, которую надо просто заменить новой.

Требования к водоразборной колонке

Производство уличных колонок основано на государственном стандарте под номером 15150. Основные требования относятся к месту расположения устройства, а также учитывается количество потребителей.

• В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
• Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
• Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
• Возвышенное место установки лучше, чем в низине.
• Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
• Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Все выполненные требования гарантируют долгосрочную и эффективную работу прибора. При этом обязательно учитывается глубина заложения водопроводных труб. На основе этого параметра выбирают модель устройства.

Техническое обслуживание водоразборных колонок.

Техническое обслуживание состоит в ежемесячной проверке на эжекцию и пропуск воды в корпус. Проверка колонки производится следующим образом:

а) перекрыть отводящую часть стояка деревянной пробкой; б) нажать на рычаг, при этом вода через окна нижней части эжектора заполняет трубу-корпус до верхнего уровня; в) отпустить рычаг; если в течение 15 минут вода в корпусе не прибывает, плотность считается в норме; г) убедившись в плотности клапана, вынуть пробку, опустить рычаг, слить воду до полного опорожнения трубы-корпуса.

При нормально работающем эжекторе и достаточном напоре воды у колонки 1,75 м вода отсасывается из корпуса в течение 5-7 минут.

Устройство и принцип работы коаксильного дымохода

Внутренняя, меньшая по диаметру труба, выполняет функции отведения отработанных газов на улицу. Внешняя труба, в свою очередь, предназначена для закачки свежего воздуха из атмосферы.

Как правило, длина всего устройства не превышает двух метров. Наиболее распространенный тип установки – горизонтальный, сквозь стену. Также можно встретить вертикальный тип монтажа через потолочное перекрытие и кровлю.

Примите к сведению: благодаря уникальной конструкции, котлы, оснащенные коаксильным дымоходом, обладают рядом преимуществ. Так как воздух подводится из атмосферы, отпадает необходимость проветривать помещение.

Также благодаря тому, что воздух, приходящий из атмосферы, непосредственно соприкасается с отводящей трубой, он приобретает дополнительное тепло, еще до начала процесса подогрева.

Подготовительный этап устройство шурфа

Верхний слой почвы предрасположен к осыпанию, поэтому скважину защищают специальным сооружением – шурфом, проще говоря, ямой полтора на полтора метра, глубина которой не более 2 метров. Для укрепления стен применяют доски, ими же выстилают пол. Прочность пола зависит от толщины досок, поэтому применяют изделия не тоньше 5 см. Сверху шурф закрывают вторым настилом.

Шурфы для песчаных скважин невелики по размерам и находятся на небольшой глубине, тогда как шурфы для артезианских скважин уходят на несколько метров в грунт

Затем готовят отверстия в следующем порядке:

• возводят вышку для бурения;
• убирают верхний настил;
• находят центральную точку на нижнем настиле;
• делают отверстие, диаметр которого совпадает с башмаком и муфтами;
• выпиливают второе отверстие – в верхнем настиле.

Точность вертикали, созданной двумя направляющими отверстиями, гарантирует качественное бурение.

Принцип работы колонки

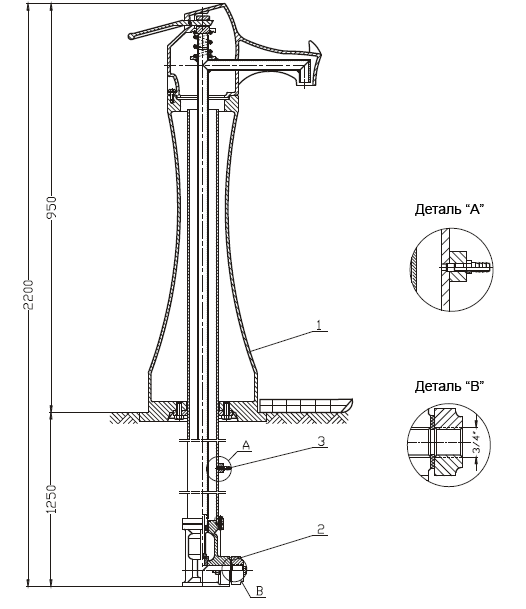

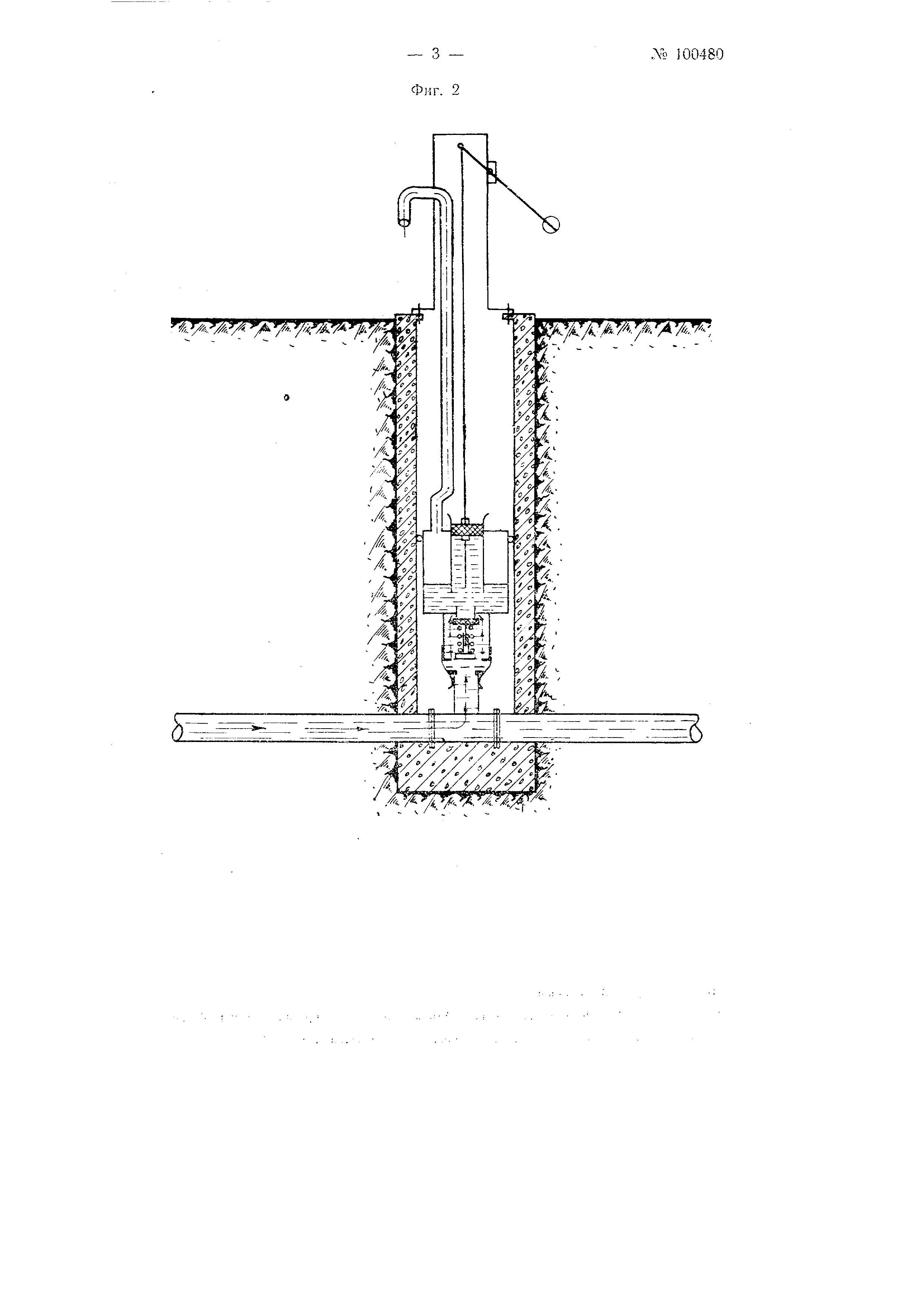

При нажиме вниз до упора рычаг (4) давит через трубу и наконечник стояка (2) на эжектор с клапаном (9), пружина (13) сжимается и нижняя часть эжектора (7) с отверстиями опускается ниже гнезда. Вода, постоянно находящаяся в приемнике, фильтруется через сетку (11), поступает в эжектор и далее по стояку (2) к потребителю. После окончания водоразбора рычаг под действием пружины поднимается в первоначальное положение, клапан с резиновой прокладкой (10) прижимается к внутреннему торцу эжектора и закрывает доступ воды в эжектор. Вода, оставшаяся в стояке, через окно средней части эжектора (6) сливается в трубу (1), где находится до следующего водоразбора. Нормально работающий эжектор обеспечивает полный отсос воды при последующем водоразборе и гарантирует бесперебойную работу колонки.

Что значит централизованное водоснабжение – схема

По большому счету любая установка состоит из блоков, показанных на эскизе. Из какого-то источника происходит забор. Далее жидкость поступает на обработку, где очищается от разнообразных примесей и производится обеззараживание. В самых простых случаях это может быть экстренное хлорирование. В сложных ситуациях – фильтрация происходит многоэтапно. Обязательным элементом является накопительная емкость. Все вы часто могли встречать башни с утолщением наверху. Это и есть резервуар, призванный как создавать постоянное давление, так и компенсировать перепады интенсивности потребления в зависимости от времени суток. В больших городах жидкость накапливается в огромных емкостях, часто размещенных под землей. Так как расход очень сильно меняется, то система очистки не способна резко подстраиваться под потребление.

Следующим важным узлом являются насосы. Они выполняют функцию поддержания в магистрали заданного давления. В мегаполисах центральные трубопроводы в случае аварии выпускают фонтаны высотой в пятнадцати-, двадцатиэтажный дом. Это наглядная иллюстрация грандиозности этих устройств.

Совершенно необходимым по определению являются сами линии, по которым движется влага. По мере удаления диаметр труб уменьшается. Если на главном входе он может составлять полтора/два метра, то к многоэтажке подходит рукав с сечением 15/20 квадратных сантиметров, а к квартире – полдюймовая труба.

Из-за перепадов высоты и других проблем в больших конгломератах предусмотрено применение дополнительных станций, поддерживающих необходимый уровень давления. Такие устройства обязательны при многоэтажной застройке.

Область применения централизованной сети водоснабжения

Такая форма обеспечения ресурсом используется в тех случаях, когда экономически обосновано создание данной структуры или в ситуациях полной невозможности организовать индивидуальное снабжение. Обычно поселения с сотней и более жителей, особенно при условии наличия какого-то производства уже крайне заинтересованы в создании подобных комплексов. Тем более что артезианская скважина является по закону добычей ресурсов и требует юридического оформления.

Опыт показывает, что наличие общественного источника обходится пользователям гораздо дешевле, и качество жидкости заметно выше.

Эксплуатация и обслуживание

Обслуживать колонки надо ежемесячно. Проводят проверку на предмет герметичности эжектора:

• в сливной патрубок, расположенный в верхней части стояка, забивают пробку, изготовленную из дерева;
• нажимают на рычаг;
• вода заполняет собой весь объем корпуса колонки;
• рычаг отпускают, и если вода в течение 10-20 минут не увеличилась в объеме, значит, эжектор плотно прилегает к отверстию в приемнике;
• надо вытащить пробку, нажать снова на рычаг и опустошить корпус колонки полностью.

Если эжектор работает правильно, в водоразборной колонке длиной 175 см вода из корпуса удалиться за 5-6 минут.

Если необходимо провести ремонтные работы, в первую очередь необходимо перекрыть задвижку, отключив от воды сам прибор. Далее снимается колпак с рычагом, затем стояк, после этого можно осматривать и ремонтировать детали эжектора и отстойника. Нередко забивается сетка, которую надо просто заменить новой.

Заключение

К сожалению, из-за недостаточных методов фильтрации и сильного износа металлических труб (оставшихся в наследство со времен Советского Союза) нам поступает вода из централизованного водоснабжения низкого качества с неприятным запахом, желтоватого цвета, с кальциевыми отложениями и окалиной. Во избежание появления проблем со здоровьем рекомендуется использовать устройства доочистки (кувшины, насадки на кран, фильтры). Менеджеры, исходя из полученных результатов лабораторного исследования, подберут необходимый для вас товар и проведут бесплатную консультацию по установке.

Источник
